《建筑结构选型》课件
腐和防火处理。
混凝土结构
总结词
混凝土结构是一种采用混凝土为主要材 料的建筑结构类型，具有较高的抗压和 抗震性能。
VS
详细描述
混凝土结构主要采用混凝土作为主要承重 材料，通过梁、板、柱等构件组成的空间 结构体系。混凝土结构的优点在于其抗压 和抗震性能较好，能够承受较大的压力和 地震作用。此外，混凝土结构的耐久性较 好，能够长期保持其性能和外观。然而， 混凝土结构的施工周期较长，成本也较高 。
03
建筑结构选型的影响因素
建筑功能需求
总结词
建筑功能需求是影响建筑结构选型的重要因素，不同的功能需求需要不同的结构 形式以满足其使用要求。
详细描述
建筑的功能需求决定了其内部空间布局和荷载分布，进而影响结构选型。例如， 住宅建筑和商业建筑的功能需求不同，住宅建筑注重居住舒适性，商业建筑注重 空间灵活性和人流疏散，因此需要采用不同的结构形式来满足这些需求。
《建筑结构选型》ppt课件
目
CONTENCT
录
• 建筑结构选型概述 • 常见建筑结构类型 • 建筑结构选型的影响因素 • 建筑结构选型的决策过程 • 建筑结构选型的未来发展
01
建筑结构选型概述
建筑结构选型的定义
建筑结构选型是指根据建筑物的使用功能、环境条件等因素，选 择合适的结构形式、材料和构造方式的过程。
建筑结构选型涉及到建筑物的安全性、经济性、适用性和耐久性 等方面，是建筑设计中的重要环节。
建筑结构选型的重要性
合理的建筑结构选型能够确保建筑物的安全性和稳 定性，避免因结构不合理而导致的安全事故。
建筑结构选型还关系到建筑物的经济性，合理的选 型能够降低建筑物的造价和维护成本。
建筑结构选型还影响到建筑物的外观和功能，合理 的选型能够使建筑物更好地满足使用需求，提升其 美观度和舒适度。
混凝土结构
总结词
混凝土结构是一种采用混凝土为主要材 料的建筑结构类型，具有较高的抗压和 抗震性能。
VS
详细描述
混凝土结构主要采用混凝土作为主要承重 材料，通过梁、板、柱等构件组成的空间 结构体系。混凝土结构的优点在于其抗压 和抗震性能较好，能够承受较大的压力和 地震作用。此外，混凝土结构的耐久性较 好，能够长期保持其性能和外观。然而， 混凝土结构的施工周期较长，成本也较高 。
03
建筑结构选型的影响因素
建筑功能需求
总结词
建筑功能需求是影响建筑结构选型的重要因素，不同的功能需求需要不同的结构 形式以满足其使用要求。
详细描述
建筑的功能需求决定了其内部空间布局和荷载分布，进而影响结构选型。例如， 住宅建筑和商业建筑的功能需求不同，住宅建筑注重居住舒适性，商业建筑注重 空间灵活性和人流疏散，因此需要采用不同的结构形式来满足这些需求。
《建筑结构选型》ppt课件
目
CONTENCT
录
• 建筑结构选型概述 • 常见建筑结构类型 • 建筑结构选型的影响因素 • 建筑结构选型的决策过程 • 建筑结构选型的未来发展
01
建筑结构选型概述
建筑结构选型的定义
建筑结构选型是指根据建筑物的使用功能、环境条件等因素，选 择合适的结构形式、材料和构造方式的过程。
建筑结构选型涉及到建筑物的安全性、经济性、适用性和耐久性 等方面，是建筑设计中的重要环节。
建筑结构选型的重要性
合理的建筑结构选型能够确保建筑物的安全性和稳 定性，避免因结构不合理而导致的安全事故。
建筑结构选型还关系到建筑物的经济性，合理的选 型能够降低建筑物的造价和维护成本。
建筑结构选型还影响到建筑物的外观和功能，合理 的选型能够使建筑物更好地满足使用需求，提升其 美观度和舒适度。

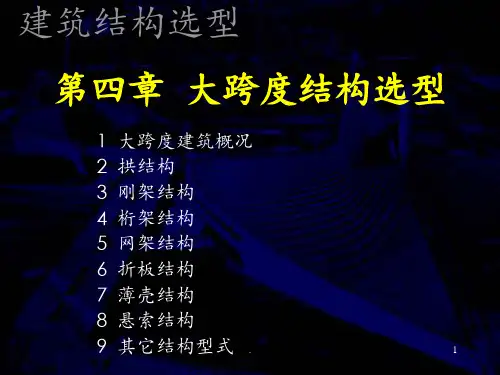

第四章-大跨建筑结构选型PPT课件
1）组成：壳面、支承环 2）几何尺寸 ① 跨度：可达100米，多用60米以下 ② 失高：f≥(1/8～1/4)跨度 ③ 壳板厚：现浇式≥40
装配式≥30 3）支承环：同筒壳边梁
.
29
7.3.3 双曲扁壳
1）组成：壳面、边缘构件 2）几何尺寸 ① 跨度：经济跨度30～60米 ② 失高：f≥(1/5～1/6)短边长度 ③ 壳板厚：跨度30～60米时，板厚50～100 3）边缘构件
1）体系构成
① 覆盖膜面
② 支撑结构
胞体仿生 → 建筑结构
2）薄膜材料
① 聚脂织物加聚氯乙烯涂层：适用于中小跨度的临时性建筑屋盖。
② 无机织物加聚四氟乙烯涂层：适用于大跨度永久性建筑屋盖。
3）结构类型
① 充气薄膜结构
② 悬挂薄膜结构
③ 骨架支撑薄膜结构
.
59
9.1.2 结构体系类型
1）充气薄膜结构
.
24
第四章 大跨度建筑结构选型----6 折板结构
6.2 折板结构的主要尺寸
1）折板类型 ①长折板：L/B>1，f≥(1/10～1/15)L ②短折板：L/B≤1，f≥1/8L 2）跨度：普通砼可达到21米，预应力砼可达到27米 3）一般尺寸：B=2～3米，f=0.5～1.2米，板厚≥B/40
L≥24米，B=1～2米，板厚25～45
4.2 桁架结构的型式
1）按材料：木、钢砼、钢、组合式
2）按外形：① 三角形 L≤18m，i=1/5～1/2
② 梯 形 L=18～36m，≤72m，f/L=1/6～1/8
③ 拱 形 L=18～36m，≤60m，f/L=1/6～1/8
④ 折线形
⑤ 平行弦
.
16
第四章 大跨度建筑结构选型----4 桁架结构
装配式≥30 3）支承环：同筒壳边梁
.
29
7.3.3 双曲扁壳
1）组成：壳面、边缘构件 2）几何尺寸 ① 跨度：经济跨度30～60米 ② 失高：f≥(1/5～1/6)短边长度 ③ 壳板厚：跨度30～60米时，板厚50～100 3）边缘构件
1）体系构成
① 覆盖膜面
② 支撑结构
胞体仿生 → 建筑结构
2）薄膜材料
① 聚脂织物加聚氯乙烯涂层：适用于中小跨度的临时性建筑屋盖。
② 无机织物加聚四氟乙烯涂层：适用于大跨度永久性建筑屋盖。
3）结构类型
① 充气薄膜结构
② 悬挂薄膜结构
③ 骨架支撑薄膜结构
.
59
9.1.2 结构体系类型
1）充气薄膜结构
.
24
第四章 大跨度建筑结构选型----6 折板结构
6.2 折板结构的主要尺寸
1）折板类型 ①长折板：L/B>1，f≥(1/10～1/15)L ②短折板：L/B≤1，f≥1/8L 2）跨度：普通砼可达到21米，预应力砼可达到27米 3）一般尺寸：B=2～3米，f=0.5～1.2米，板厚≥B/40
L≥24米，B=1～2米，板厚25～45
4.2 桁架结构的型式
1）按材料：木、钢砼、钢、组合式
2）按外形：① 三角形 L≤18m，i=1/5～1/2
② 梯 形 L=18～36m，≤72m，f/L=1/6～1/8
③ 拱 形 L=18～36m，≤60m，f/L=1/6～1/8
④ 折线形
⑤ 平行弦
.
16
第四章 大跨度建筑结构选型----4 桁架结构
建筑设计高层建筑结构选型精讲课件
2. 框架—剪力墙结构的优缺点及应用范围
(2)立面
采用上小下大的截锥状体型，减少上部风载 和风载引起的倾覆力矩及位移。经计算，40 层楼，当采用立面倾斜8%的角锥状，其侧移 可比棱柱体减少约50%。
建筑的高宽比应符合我国的规范要求
利用高层建筑的设备层等形成透空层，减少 风压
美
国
把房屋体形做
旧 金
成三角形或金字塔
山
形还降低了水平力
：
作用点，对提高抗 侧能力也是很有效
芝加哥（Chicago）
湖点大厦
（Lake point tower） 结构抗侧移刚度
不足， 在风荷载作 用下房屋底下几层 层间位移过大，造 成玻璃幕墙破碎。
2.框架结构的优缺点及应用范围
优点：平面布置灵活，可提供较大的使用空间，自重 轻，整体性好，抗震性能好，易于改变其使用功 能。
缺点：刚度差，侧移大，模板多，施工复杂。
筒中筒、剪力墙
框支层
Δu/h限值 1/550 1/800
1/1000 1/1000
三.结构体系与高度的关系
结构的抗侧力能力(由弱到强）： 框架结构---框架-剪力墙结构--剪力墙结构---筒体结构
A级高度钢筋混凝土高层建筑的最大适用高度（m）
结构体系
非抗震 设计 6度
框架
70
60
框架-剪力墙
140
香港汇丰银行大厦
透空层
2. 从抗震要求考虑
(1)平面
简单平面：可使水平地震作用沿平面分布均匀，避免结 构产生扭转振动
平面的质量和刚度对称：平面的质量和刚度不对称的建 筑在水平地震作用下易产生扭转。建筑的抗侧力结构中 心应与水平力的合力作用线接近。
建筑结构及选型ppt课件
门式刚架的结构特点与适用范围横梁与柱子的连接为刚接与铰接相比刚架下横梁的跨中弯矩得以减少故能适用于更大的跨度杆件少制作方便结构内部空间大便于利用广泛应用于工业厂房吊车起重量不能太大体育馆仓库礼堂食堂等建筑门式刚架从材料上来看可采用钢筋混凝土结构或钢结构门式刚架的类型与构造从结构上来分类可分为
建筑结构体系及选型 绪论
Page 12
上 篇：平板结构体系
Page 13
引 言：
平板结构和非平板结构： 1.平板结构：是以受弯为主的结构构件：梁、板、楼梯、柱、墙等。 2.非平板结构（曲面结构）以轴向受力为主结构类型 如：拱、薄壳、悬索结构等。该结构能充分发挥结构性能。
第一章 一般平板结构
本章主要介绍建筑结构水平分系统中的一般平板结构。即最常见，量大面广的 结构类型：即梁、板、楼梯，结构悬挑及工例实例。 1.1板式结构 1.板的定义 ( l1 · l2 ) 》l3 2. 平板结构包含的内容：楼梯、屋盖板，以受弯为主墙板，楼梯段，阳台板等。 3. 板的分类 （1）接受力特征分类 单向板： l2>l1>2 按短跨传力 双向板： l2/ l1 ≤2 双向传力
2. 排架结构的类型 柱头与屋架铰接，柱脚与基础刚接 根据生产工艺与使用要求，排架可做成单跨和多跨，亦可做成等高、 不等高和锯齿形等 跨度可达30m，高度可达30m以上，吊车吨位可达150t以上
3. 排架结构的组成 •单层厂房排架结构通常由屋面板、屋架、吊车梁、排架柱、抗风柱、基础梁、 基础等构件组成。 •上述构件分别组成屋盖结构、横向平面排架、纵向连系体系、围护结构等 •（1）屋架结构：分为有檩体系与无檩体系，有檩体系由小型屋面板、檩条、 屋架及屋盖支撑组成，无檩体系由大型屋面板、屋架及屋盖支撑组成，前者用 于小型厂房，后者用于大、中型厂房。
建筑结构体系及选型 绪论
Page 12
上 篇：平板结构体系
Page 13
引 言：
平板结构和非平板结构： 1.平板结构：是以受弯为主的结构构件：梁、板、楼梯、柱、墙等。 2.非平板结构（曲面结构）以轴向受力为主结构类型 如：拱、薄壳、悬索结构等。该结构能充分发挥结构性能。
第一章 一般平板结构
本章主要介绍建筑结构水平分系统中的一般平板结构。即最常见，量大面广的 结构类型：即梁、板、楼梯，结构悬挑及工例实例。 1.1板式结构 1.板的定义 ( l1 · l2 ) 》l3 2. 平板结构包含的内容：楼梯、屋盖板，以受弯为主墙板，楼梯段，阳台板等。 3. 板的分类 （1）接受力特征分类 单向板： l2>l1>2 按短跨传力 双向板： l2/ l1 ≤2 双向传力
2. 排架结构的类型 柱头与屋架铰接，柱脚与基础刚接 根据生产工艺与使用要求，排架可做成单跨和多跨，亦可做成等高、 不等高和锯齿形等 跨度可达30m，高度可达30m以上，吊车吨位可达150t以上
3. 排架结构的组成 •单层厂房排架结构通常由屋面板、屋架、吊车梁、排架柱、抗风柱、基础梁、 基础等构件组成。 •上述构件分别组成屋盖结构、横向平面排架、纵向连系体系、围护结构等 •（1）屋架结构：分为有檩体系与无檩体系，有檩体系由小型屋面板、檩条、 屋架及屋盖支撑组成，无檩体系由大型屋面板、屋架及屋盖支撑组成，前者用 于小型厂房，后者用于大、中型厂房。
建筑结构选型案例分析ppt课件
为重型吊机數量、三为厚板焊接。合楼板组成。
焊接： 方面尽管不是在香港制作，但同一时间处理
极大量厚板、并用全自动及半自动工艺，特别是大部分钢 构为“ Z向性能厚板” 亦成为一个佳话。
可编辑课件PPT
11
施工图片
可编辑课件PPT
12
总平、立面布局
可编辑课件PPT
13
堆填岛及地基系统
可编辑课件PPT
可编辑课件PPT
15
顶层屋面
外观复杂的屋面其实是由一个简单的几何系统组合而成。 其形状是由6 个不变的横截面构件组成。最上层屋面基本上 是在建筑物南北轴线上的筒形构筑物。稍下是对称的两对 中层屋面和低层屋面。它们从建筑物的轴线侧旋到特定角 度,形成拱状构架并斜向地面。较小的南向屋面是一种筒状 结构, 垂直于建筑物的轴线。
可编辑课件PPT
9
悬空钢柱
每组由4根500x500拼装工字钢组 合而成、厚度由20mm至80mm不等， 亦是充分发挥钢构件本身高拉力特性 的代表产品。
可编辑课件PPT
10
楼面结构: 为组合结构，利用3m多高x27m长的
楼面桁架、2.5m高x18m长的次桁架组成。
施工方法 ：主要分为三方面，一为重型安装、二
建筑结构选型案例分析
之香港会议展览中心
可编辑课件PPT
1
香港会议展览中心扩建项目
香港会议展览中心扩建项目是一个受特殊地理环境及 施工工期约束而完成的项目。 首先，项目横跨海岸边一期大楼和人工岛，施工场地 天然制约且局促。 其次，项目从2007年施工至2008年十月要求交付使用， 工期异常苛刻。 再次，项目由于自身的功能和环境要求，使得设计结 构复杂程度相当高，带来施工的难度超出以往操作案 例。 故此，该项目亦因其堪称史无前例的结构之复杂、工 期之紧张、施工难度之艰巨、整体设计之完美而取得 了2010年度香港最佳建筑优异奖。
焊接： 方面尽管不是在香港制作，但同一时间处理
极大量厚板、并用全自动及半自动工艺，特别是大部分钢 构为“ Z向性能厚板” 亦成为一个佳话。
可编辑课件PPT
11
施工图片
可编辑课件PPT
12
总平、立面布局
可编辑课件PPT
13
堆填岛及地基系统
可编辑课件PPT
可编辑课件PPT
15
顶层屋面
外观复杂的屋面其实是由一个简单的几何系统组合而成。 其形状是由6 个不变的横截面构件组成。最上层屋面基本上 是在建筑物南北轴线上的筒形构筑物。稍下是对称的两对 中层屋面和低层屋面。它们从建筑物的轴线侧旋到特定角 度,形成拱状构架并斜向地面。较小的南向屋面是一种筒状 结构, 垂直于建筑物的轴线。
可编辑课件PPT
9
悬空钢柱
每组由4根500x500拼装工字钢组 合而成、厚度由20mm至80mm不等， 亦是充分发挥钢构件本身高拉力特性 的代表产品。
可编辑课件PPT
10
楼面结构: 为组合结构，利用3m多高x27m长的
楼面桁架、2.5m高x18m长的次桁架组成。
施工方法 ：主要分为三方面，一为重型安装、二
建筑结构选型案例分析
之香港会议展览中心
可编辑课件PPT
1
香港会议展览中心扩建项目
香港会议展览中心扩建项目是一个受特殊地理环境及 施工工期约束而完成的项目。 首先，项目横跨海岸边一期大楼和人工岛，施工场地 天然制约且局促。 其次，项目从2007年施工至2008年十月要求交付使用， 工期异常苛刻。 再次，项目由于自身的功能和环境要求，使得设计结 构复杂程度相当高，带来施工的难度超出以往操作案 例。 故此，该项目亦因其堪称史无前例的结构之复杂、工 期之紧张、施工难度之艰巨、整体设计之完美而取得 了2010年度香港最佳建筑优异奖。
结构选型PPT课件
水立方夜景
二、建筑物的功能要求
包括：空间要求、使用功能要求以及美观要求
1、使用空间的要求
●建筑物的尺度、体量大小和空间组合关系都应根 据业主对建筑物客观空间环境的要求来加以确 定。
●体育馆、剧场、住宅、工业建筑
△结构形式应与建筑物使用空间的要求相适应 ● 北京工人体育馆采用悬索结构体系：场地两侧看台 座位向上升高与层盖悬索的垂直度协调一致，既能符合 使用功能要求又能经济有效地利用室内空间、立面造型 也可处理成轻巧新颖的形状。
适用于：教学楼、医院、商店、旅馆等建筑物。
承重方案的比较
方案
平面布置
刚度
材料
适用范围
纵墙承重 横墙承重 混合承重 内框架承重
室内空间较大 使用布置灵活
横墙较密， 布置受限制
布置比较灵活
布置灵活，易 满足使用要求
横向刚度 较差
楼、屋盖用材 料多，墙使用
材料少
要求空间大的房屋 如厂房、仓库等
横向 刚度好
3．墙体要适当加壁柱或构造柱 4．墙体要适当设伸缩缝 5．墙体要适当设置沉降缝
2.2.4防止或减轻墙体开裂的主要措施 1.防止温差和墙体干缩引起的裂缝 由于温差和墙体干缩等原因，可能引起房屋在正常使
用条件下出现墙体竖向裂缝。为此，应在墙中设置伸 缩缝。
伸缩缝应设在因温度和收缩变形可能引起应力集中、 砌体产生裂缝可能性最大的地方。
（2）框架轻板结构
2. 2 砖混结构房屋的墙体布置 2.2.1砖混结构房屋的墙体布置 1．横墙承重方案 楼层的荷载通过板梁传至横墙，横墙作为主要承重竖向构件， 纵墙仅起围护、分隔、自承重及形成整体作用。 其荷载的主要传递路线是：
屋（楼）面荷载→横墙→基础→地基 横墙是主要的承重墙
建筑结构选型培训课件ppt(95页)
6.6.4 柱帽
各种柱帽形式 ➢ 点支承网架与柱子相连宜设柱帽以减小冲剪作用。 ➢ 柱帽可设置于下弦平面之下(图a)，也可设置于上弦平面之上
(图b)。 ➢ 当柱子直接支承上弦节点时，也可在网架内设置伞形柱帽(图
c)，这种柱帽承载力较低，适用于中小跨度网架。
网架的屋面排水
❖ 网架屋面排水的特点 网架覆盖的面积大，小坡度也会形成大的气魄高度。 网架结构的屋面坡度一般取2%～5%，多雨地区宜选 用大值。 当屋面结构采用有檩体系时，还应考虑檩条挠度对泄 水的影响。 对于荷载、跨度较大的网架结构，还应考虑网架竖向 挠度对排水的影响。
❖ 合理的节点构造
首先要在坚固可靠的前提下使各方向的杆件轴线准确 交汇于一点，避兔因构造的缺陷产生偏心，
同时还要尽量使节点构造与计算假定相符合，否则会 造成计算上的误差过大。特别是支座节点的构造，如 果与计算假定的边界条件不符时，会造成很大的误差， 甚至影响结构安全。
构造简单，制作容易，便于安装和节省材料。
❖ 结构体系
网架结构, 呈园形直径124.6米, 由均匀分布在1 10 米直径 园周上的36 根柱子支承, 支承点以外悬挑7.30 米, 网架中部 有气楼。网架高6 米, 中间起拱2.5 米,由1 1 4 0 0 多根16 锰无缝钢管和90 多个钢球组成, 设计总重量6 0 吨
支承方式 网架支承用摇摆支座, 网架由36 只摇摆座支承
相一致； ❖节点板的厚度根据计算来确定； ❖节点板上的连接杆件之间的间隙不宜小于20mm
❖ 焊接空心球结点
杆件为钢管时，结点宜用钢球来连接。
各杆件轴线易汇交于结点上的球心，构造简单，连接 方便，用钢量少，结点体型小，形式轻巧美观。
为了加强球的刚度，球内可焊上一个加劲环。
