九年级下册数学 第3章 投影与视图 单元测试题
九年级数学下册《投影与视图》单元测试卷(附答案解析)
九年级数学下册《投影与视图》单元测试卷（附答案解析）一、单选题1.下列投影中，是平行投影的是()A. B.C. D.2.如图是由五个相同的正方体搭成的几何体，这个几何体的左视图是()A. B. C. D.3.晚上，人在马路上走过一盏路灯的过程中，其影子长度的变化情况是()A. 先变短后变长B. 先变长后变短C. 逐渐变短D. 逐渐变长4.下面四个图是同一天四个不同时刻树的影子，其时间由早到晚的顺序为()A. 1234B. 4312C. 3421D. 42315.下例哪种光线形成的投影不是中心投影（）A. 手电筒B. 蜡烛C. 探照灯D. 路灯6.如图是某个几何体的平面展开图，则这个几何体是()A. 长方体B. 三棱柱C. 四棱锥D. 三棱锥7.下列三角形中，不是等腰三角形的是()A. B.C. D.8.如图，一块含30°角的直角三角形木板ABC，将它的直角顶点C放置于直线上，点A，点B在直线l上的正投影分别是点P，点Q，若AB=20，BQ=6√3，则AB在直线l上的正投影的长是()A. 10√3B. 8√3C. 6+8√3D. 8+8√3二、填空题9.由若干边长相等的小正方体构成的几何体的主视图、左视图、俯视图如图所示：则构成这个几何体的小正方体有 ______个．10.由8个相同的小正方体组成的几何体如图1所示，拿掉 ______个小正方体后的几何体的主视图和左视图都是图2所示图形．11.几个相同的正方体叠合在一起，该组合体的主视图与俯视图如图所示，那么组合体中下正方体的个数最少有 ______个．12.从正面和上面看一个几何体的平面图形，如图所示．若这个几何体最多由n个小正方体组成，最少由m 个小正方体组成，则m+n=______.13.任意放置以下几何体：正方体、圆柱、圆锥、球体，则三视图都完全相同的几何体是____．14.写一个从正面、上面、左面看到的平面图形都完全相同的几何体：________．15.小华拿一个矩形木框在阳光下玩，矩形木框在地面上形成的投影可能是(填序号)．16.若一个几何体由若干个完全相同的小正方体构成，并且该几何体从正面和上面看到的形状图如图所示.则构成这个几何体的小正方体的个数最少是 ______ .三、解答题17.如图是一个几何体的三视图．(1)写出这个几何体的名称：______；(2)画出它的一种表面展开图；(3)若主视图的高为3cm，俯视图中三角形的边长都为2cm，求这个几何体的侧面积．18.如图是某几何体的三视图．(1)说出这个几何体的名称．(2)画出它的表面展开图．(3)求这个几何体的所有棱长的和、表面积及体积．19.如图的几何体是由大小相同的小立方块搭成，从上面看到的几何体的形状图如图所示，其中小正方形中的数字表示在该位置的小立方块的个数，请画出这个几何体从正面和左面看到的形状图．20.如图是由一些棱长都为1cm的小正方体组合成的简单几何体．(1)在网格中画出这个几何体的主视图、左视图和俯视图．(2)直接写出该几何体的表面积为 ______cm2；(3)若还有一些相同的小正方体，如果保持从上面看和从左面看到的图形不变，最多可以再添加 ______个小正方体，21.如图是由大小相同的小立方块搭成的几何体．请画出该几何体从正面、左面、上面观察所看到的几何体的形状图．22.如图是由几块小立方块搭成的几何体的主视图与左视图，这个几何体最多可能有几个小立方块？23.如图，是由一些相同的小正方体搭成的几何体从上面看得到的形状图，小正方形中的数字表示该位置的小正方体的个数．(1)请在方格中画出从正面看、从左面看得到的几何体的形状图；(2)若在这个几何体上再添加一些相同的小正方体，并保持这个几何体从正面看和从上面看得到的图形不变，那么最多可以再添加 ______个小正方体．参考答案和解析1.【答案】B;【解析】解：如图，只有B中的投影线是平行的，故选B．连接影子的顶端和树的顶端得到投影线，若投影线平行则为平行投影．该题考查了平行投影的知识，牢记平行投影的定义是解答该题的关键．2.【答案】B;【解析】解：从左边看，从左往右小正方形的个数依次为：2，1.左视图如下：故选：B.细心观察图中几何体中正方体摆放的位置，根据左视图是从左面看到的图形判定则可．此题主要考查了几何体的三种视图和学生的空间想象能力，视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．3.【答案】A;【解析】解：人从马路边向一盏路灯下靠近时，光与地面的夹角越来越大，人在地面上留下的影子越来越短，当人到达路灯的下方时，人在地面上的影子变成一个圆点，当人再次远离路灯时，光线与地面的夹角越来越小，人在地面上留下的影子越来越长，所以人在走过一盏路灯的过程中，其影子的长度变化是先变短后变长．故选：A.光沿直线传播，当光遇到不透明的物体时将在物体的后方形成影子，影子的长短与光传播的方向有关．此题主要考查中心投影，由同一点(点光源)发出的光线形成的投影叫做中心投影．如物体在灯光的照射下形成的影子就是中心投影．4.【答案】B;【解析】解：时间由早到晚的顺序为4312．故选：B．由于太阳早上从东方升起，则早上树的影子向西；傍晚太阳在西边落下，此时树的影子向东，于是可判断四个时刻的时间顺序．该题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．5.【答案】C;【解析】解：中心投影的光源为灯光，平行投影的光源为阳光与月光，在各选项中只有C选项得到的投影为平行投影，故选C．6.【答案】C;【解析】解：由图可知展开侧面为三角形，则该几何体为棱锥，再由底而为四边形，则可得此几何体为四棱锥．故选：C.由图可知展开侧面为三角形，则该几何体为棱锥，再由底而为四边形，则可得此几何体．此题主要考查的是几何体的展开图，熟记几何体的侧面、底面图形特征即可求解．7.【答案】A;【解析】解：A、由三角形的内角和为180°知：第三个角的大小为：180°−50°−35°=95°，∴A选项中的图形不是等腰三角形．故A选项符合题意；B、由三角形的内角和为180°知：第三个角的大小为：180°−90°−45°=45°，∴B选项中的图形是等腰三角形．故B选项不符合题意；C、由三角形的内角和为180°知：第三个角的大小为：180°−100°−40°=40°，∴C选项中的图形是等腰三角形．故C选项不符合题意；D、由图形中有两边长为5知：选项D中的图形是等腰三角形．故D选项不符合题意；故选：A.由三角形的内角和判定选项ABC中的三角形是否为等腰三角形，D选项由等腰三角形的定义判断．此题主要考查了三角形的内角和与等腰三角形的判定和定义．利用三角形的内角和为180°求出第三角是突破点．8.【答案】C;【解析】解：在Rt△ABC中，∠ABC=30°，AB=20，∴AC=12AB=10，BC=AB⋅cos30°=20×√32=10√3，在Rt△CBQ中，CQ=√CB2−BQ2=√(10√3)2−(6√3)2=8√3，∵∠CAP+∠ACP=90°，∠BCQ+∠ACP=90°，∴∠CAP=∠BCQ，∴Rt△ACP∽Rt△CBQ，∴CPBQ =ACBC，∴CP=√310√3=6，∴PQ=CP+CQ=6+8√3，即AB在直线l上的正投影的长是6+8√3，故选：C.根据30°角所对的直角边等于斜边的一半，可得AC=5，根据锐角三角函数可得BC的长，再根据勾股定理可得CQ的长；通过证明△ACP∽△CBQ，再根据相似三角形的性质可得CP的长，进而得出PQ的长．此题主要考查了平行投影，掌握相似三角形的判断与性质以及勾股定理是解答本题的关键．9.【答案】6;【解析】解：综合三视图可知，这个几何体的底层应该有2+1+1+1=5个小正方体，第二层应该有1个小正方体，因此组成这个几何体所用小正方体的个数是5+1=6个，故答案为：6.根据三视图，该几何体的主视图以及俯视图可确定该几何体共有两行三列，故可得出该几何体的小正方体的个数．此题主要考查由三视图判断几何体，关键是由主视图和左视图、俯视图可判断确定几何体的具体形状．10.【答案】3、4、5;【解析】解：根据题意，拿掉若干个小立方块后保证从正面和左面看到的图形如图2所示，所以最底下一层最少必须有2个小立方块，上面一层必须保留1个立方块，如图，故答案为：3，4、5.作图求出最底下一层最少必须有2个小立方块，上面一层必须保留1个立方块即可．此题主要考查了画三视图，根据立体图形得出其三视图是解题关键，注意三种视图的观察角度．11.【答案】8;【解析】解：第一层有1+2+3=6个正方体，第二层最少有2个正方体，所以这个几何体最少有6+2=8个正方体组成．故答案为：8.由所给视图可得此几何体有3列，3行，2层，分别找到第二层的最少个数，加上第一层的正方体的个数即为所求答案．本题意在考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．12.【答案】16;【解析】解：易得第一层有4个正方体，第二层最多有3个正方体，最少有2个正方体，第三层最多有2个正方体，最少有1个正方体，n=4+3+2=9，m=4+2+1=7，所以m+n=9+7=16.故答案为：16.主视图、俯视图是分别从物体正面、上面看所得到的图形．考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．13.【答案】正方体和球体;【解析】解：正方体主视图、俯视图、左视图都是正方形；圆柱主视图和左视图是矩形，俯视图是圆；圆锥主视图和左视图是等腰三角形，俯视图是圆；球体主视图、俯视图、左视图都是圆；因此三视图都完全相同的几何体是正方体和球体．故答案为：正方体和球体．14.【答案】正方体或球;【解析】【试题解析】这道题主要考查三视图的有关知识，注意三视图都相同的常见的几何体有球和正方体．找到从物体正面、左面和上面看得到的图形全等的几何体即可．解：正方体从正面看，左面看，上面看到的平面图形为全等的正方形；球从正面看，左面看，上面看到的平面图形为全等的圆，∴这个几何体可能是正方体或球．故答案为正方体或球．15.【答案】②③④;【解析】该题考查平行投影，关键是根据在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻物体在太阳光下的影子的大小在变，方向也在改变，依此进行分析．解：矩形木框在地面上形成的投影应该是矩形或平行四边形或一条线段，即相对的边平行或重合，故①不可能，即不会是梯形，故答案为②③④．16.【答案】5;【解析】解：综合主视图和左视图，这个几何体的底层有4个小正方体，第二层最少有1个，因此搭成这样的一个几何体至少需要小正方体木块的个数为：4+1=5个．故答案为5.易得这个几何体共有2层，由左视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．此题主要考查了几何体的三视图，考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．17.【答案】三棱柱;【解析】解：(1)几何体的名称是三棱柱；故答案为：三棱柱；(2)表面展开图为：(3)3×6=18cm2，∴这个几何体的侧面积为18cm2.(1)根据三视图，即可解决问题；(2)画出正三棱柱的侧面展开图即可；(3)侧面展开图是矩形，求出矩形的面积即可．此题主要考查三视图、几何体的侧面展开图等知识，解答该题的关键是理解三视图、看懂三视图，属于中考常考题型．18.【答案】解：（1）这个几何体为三棱柱；（2）它的表面展开图如图所示；×√52−42×4+（3+4+5）×15=192（c m2）；（3）它的表面积为：2×12它的体积为：1×3×4×15=90（c m3）．;2【解析】(1)从三视图的主视图看这是一个矩形，而左视图是一个扁平的矩形，俯视图为一个三角形，故可知道这是一个三棱柱；(2)易得为一个长方形加两个三角形；(3)根据直三棱柱的表面积以及体积公式计算即可．此题主要考查由三视图确定几何体和求几何体的面积，体积等相关知识，考查学生的空间想象能力．19.【答案】解：从正面和从左面看到的这个几何体的形状图如图所示：;【解析】根据正面看，左面看的图形，根据各行、各列对应的立方体的个数进行画图．此题主要考查了作图−三视图的画法，把握“长对正，宽相等，高平齐”是画图的关键．20.【答案】52 2;【解析】解：(1)如图所示：(2)(4×2+3×2+5×2+2)×(1×1)=(8+6+10+2)×1=52×1=52(cm2).答：该几何体的表面积为52cm2.故答案为：52；(3)若使该几何体俯视图和左视图不变，可在从左数第1，2列前排小正方体上分别添加1，1个小正方体，1+1=2(个).答：最多可以再添加2个小正方体．故答案为：2.(1)主视图有3列，每列小正方数形数目分别为1，1，2；左视图有4列，每列小正方数形数目分别为2，1；俯视图有3列，每列小正方形数目分别为2，1，2；据此可画出图形；(2)将主视图、左视图、俯视图面积相加，再乘2，再加上2个小正方形的面积即可得解；(3)若使该几何体从上面看和从左面看到的图形不变，可在从左数第1，2列前排小正方体上分别添加1，1个小正方体．此题主要考查了画三视图，关键是掌握在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．21.【答案】解：三视图如图所示：;【解析】根据三视图的定义画出图形即可．考查了作图−三视图，用到的知识点为：三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形；俯视图决定底层立方块的个数，易错点是由左视图得到其余层数里最多的立方块个数．22.【答案】解：∵由主视图可得组合几何体的底层有3列，由左视图可得该几何体有2行，∴最底层最多有3×2=6个正方体，主视图和左视图可得第2层最多有1+1=2个正方体，最上一层最多有1个正方体，∴组成该几何体的正方体最多有6+2+1=9个．;【解析】由主视图可得组合几何体的底层有3列，由左视图可得该几何体有2行，所以最底层最多有3×2=6个正方体，由主视图和左视图可得第2层最多有1+1=3个正方体，最上一层最多有1个正方体，相加可得组成组合几何体的正方体的个数．此题主要考查了由视图判断几何体；用到的知识点为：组合几何体最底层正方体的最多个数=行数×列数．23.【答案】3;【解析】解：(1)从正面看、从左面看得到的几何体的形状图如图所示：(2)若在这个几何体上再添加一些相同的小正方体，并保持这个几何体从正面看和从上面看得到的图形不变，那么最多可以再添加1+2=3个小正方体．故答案为：3.(1)观察图形可知，主视图有3列，每列小正方形数目分别为2，3，2；左视图有3列，每列小正方形数目分别为3，12.据此可画出图形；(2)根据俯视图的各个位置所摆放的小立方体的个数，在保持主视图，俯视图不变的情况下，添加小立方体，直至最多．此题主要考查作图−三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．。
九年级下册数学单元测试卷-第三章 投影与三视图-浙教版(含答案)
九年级下册数学单元测试卷-第三章投影与三视图-浙教版(含答案)一、单选题(共15题，共计45分)1、如图是由一些相同的小正方体构成的立体图形的三视图。
构成这个立体图形的小正方体的个数是（）A.3B.4C.5D.62、下列图形中，可能是如图所示正方体的展开图的是（）A. B. C. D.3、如图，是由四个大小相同的小正方体拼成的几何体，则这个几何体的左视图是（）A. B. C. D.4、下列图形折叠后能得到如图的是（）A. B. C.D.5、圆锥的底面半径为10cm，母线长为15cm，则这个圆锥的侧面积是（）A.100πcm 2B.150πcm 2C.200πcm 2D.250πcm 26、疫情袭来，英雄的武汉人民用自己的实际行动，展现了中国力量、中国精神.为此明明特制一个正方体玩具，其展开图如图所示，原正方体中与“抗”字所在的面相对的面上标的字应是（）.A.武B.疫C.必D.胜7、用两块完全相同的长方体摆放成如图所示的几何体，这个几何体的左视图是（）A. B. C. D.8、小杰从正面（图示“主视方向”）观察左边的热水瓶时，得到的俯视图是（）A. B. C. D.9、如图是由几个小立方块所搭成的几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，则这个几何体的左视图为（）A. B. C. D.10、某正方体的每个面上都有一个汉字，如图是它的一种展开图，那么在原正方体中，与“绣”字所在面相对的面上的汉字是（）A.惟B.愿C.山D.河11、如图，图中的几何体是将圆柱沿竖直方向切掉一半后，再在中心挖去一个圆柱得到的，则该几何体的左视图是（）A. B. C. D.12、用一个圆心角为120°，半径为2的扇形作一个圆锥的侧面，则这个圆锥的底面圆半径为( )A. B. C. D.13、如图所示的几何体，其俯视图是（）A. B. C. D.14、已知一个几何体的三种视图如右图所示，则这个几何体是( )A.圆柱B.圆锥C.球体D.正方体15、如图的几何体是由5个完全相同的正方体组成的，这个几何体的左视图是（）A. B. C. D.二、填空题(共10题，共计30分)16、若一个圆锥的底面半径为2，母线长为6，则该圆锥侧面展开图的圆心角是________°．17、如图，已知圆柱底面的周长为24cm，高为5cm，在圆柱的侧面上，过点A和点C嵌有一圈金属丝，则这圈金属丝的长度至少长________。
九年级数学投影与视图测试题(后附答案)
九年级数学投影与视图测试题（后附答案）（时限：100分钟 满分：100分）班级 ____________ 姓名 _________________ 总分 ____________________ 一、 — 题共12小题，每小题2分，共24 分）1. 平行投影中光线是（ ）A.平行的B.聚成一点的 C 不平行的D.向四面八方发散的 2. 木棒长为1.2m ,则它的正投影的长一定（）A.大于1.2mB.小于1.2mC 等于1.2mD.小于或等于 1.2m3. 如图是一根电线杆在一天中不同时刻的影长图，试按一天中时间先后顺序排列，正A.①②③④B.④①③② C ④②③① D.④③②①4.下图是一个立体图形的二视图，根据图示的数据求出这个立体图形的体积是（）6. 如图是某几何体的三视图及相关数据，则判断正确的是（C.72cmD.192cmA. a >C B. b >C C. 4a 2+ b 2= c 2D. a 2+ b 2= c 2）A.24cmAB C D7. 如图是由一些相同的小正方体构成的几何体的三视图，则这个几何体的小正方体的 个数是（9•一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的高和底边长10.下列投影一定不会改变厶 ABC 的形状和大小的是（ ）A.中心投影B.平行投影 C 正投影。
.当厶ABC 平行投影面时的平行投影主视图 B. 5左视图 C. 6A. 4个8.将一个几何体放在桌子上，它的三视图如下，这个几何体是（俯视图D. 7个主视图A.三棱体B ∙长方体C 正方体D 球体A. 3，2√B. 2，2√C. 3, 2D. 2，311.已知一个物体由X 个相同的正方体堆成,值是（）它的主视图和左视图如图， 那么X 的最大A. 13B. 12C. 11D.1012.下面左图表示一个由相同小立方块搭成的几何体的俯视图,位置上小立方块的个数，则该几何体的主视图为（小正方形中的数字表示 ）俯视图 分别为（主视图左视图俯视图A B C D2420.如图，水平放置的长方体的底面是边长为则长方体的体积等于 __________ .2和4的矩形，它的左视图的面积为 6,、填空题：（本大题共8小题，每小题3分，共24分）13. 在①长方体、②球、③圆锥、④圆柱、⑤三棱柱这五种几何体中，其主视图、左视图、俯视图都完全相同的是 _________.（填序号）14. 由一些大小相同的小正方体组成的几何体三视图如图所示，那么，组成这个几何体的小正方体有 ____________ 块•主视图左视图 俯视图15. 正方形ABCD 的边长为3,以直线AB 为轴旋转一周，所得几何体的左视图的周长 是 ___________ .16. 如图是一个几何体的三视图，其中主视图、左视图、都是腰为13cm ,底为IOcm的等腰三角形，则这个几何体的表面积为 ____________ .17. 一个圆锥的轴截面平行于投影面， 已知圆锥的正投影是边长为a 的等边三角形，则圆锥的体积是 __________ .18. 某一时刻，身高为165cm 的小丽影长是55cm ，此时，小玲在同一地点测得旗杆的 影长为5m ,则该旗杆的高度为 ____________ m. 19. 如图是由四个相同的小立方体组成的立体图形的主视图和左视图，那么原立体图形可能是 ________________ （把下图中正确和立体图形的序号都填在横线上）③ ④三、解答题：（本大题共52分）21. （ 7分）圆形餐桌正上方有一个灯泡 A ,灯泡A 照射到餐桌后在地面上形成阴影已知餐桌的半径为 0∙4m 、高为1m ,灯泡距地面2.5m,求地面上阴影部分的面积A22. （ 7分）一个几何体的三视图如图所示，它的俯视图为菱形，请写出该几何体的形状，并根据图中所给的数据求出它的侧面积∙23. （8分）某班一位学生要过生日了，为了筹备生日聚会，班主任准备让学生自己动 手制作生日礼帽.如图所示，是礼帽的三视图，请计算制作一个这样的生日礼帽需 要纸板的面积为多少?30cm4 20cm *一24. （ 8分）求证：一个人在两个高度相同的路灯之间行走，他前后的两个影子的长度 之和是一个定值.俯视图25. （8分）如图，花丛中有一路灯杆 AB ,在灯光下，小丽在D 点处的影长DE = 3米, 沿BD 方向行走到达 G 点，DG = 5米，这时小丽的影长 GH = 5米.如果小丽的身高 为1.7米，求路灯杆 AB 的高度（精确到0.1米）26. （ 7分）八年级美术老师在课堂上进行立体模型素描教学时，把14个棱长为10的正方体摆成如图所示的形式，然后他把露出的表面都涂上不同的颜色，求被他涂 上颜色部分的面积.27. （ 7分）观察下列由棱长为 1的小立方体摆成的图形•寻找规律，如图①中共有 1个小立方体，其中1个看得见，0个看不见；如图②共有 8个立方体，其中7个看 得见，1个看不见；如图③中，共有 27个小立方体，其中19个看得见，8个看不照此规律，请你判断第⑥个图中有多少个小立方块，有多少个看不见?③a同理BN = b -^FB.a• MB + BN = (DB + FB)=常数(定值) b-a、选择题:参考答案:1.A ;2.D ;3.B ;4.B ;5.B ;6.D ;7.B ;8.A ;9.C ; 二、填空题：10.D ; 11.C ; 12.C ;13.②；14.5; 15.18 π; 16.90 ∏cm2； 17. n ；18.15 ; 19.①、②、 ④；20.24 ;三、解答题:21.解：如图所示, DE// BC 设底面半径为 可得22.解: 23.解:0.4 =1.5=解得•••底面面积为:该几何体的形状是直四棱柱 .由三视图可知：棱柱底面菱形的对角线长分别为5•菱形的边长为-Cm5•棱柱的测面积=2× 8× 4 = 80 (cm 2)由三视图可知，该几何体是圆锥体 其中，底面直径是 20cm ,高为 30cm. 则圆锥的母线长为 圆锥的表面积为1S=1× 20 π× 4cm 、3cm ,=100 π√10 ( cm 2)•制作生日礼帽需要纸板 100 ∏√0 (cm 2).24.解：如图所示，CD EF 为路灯高度，BM 、BN 为该人前后的两个影子 AB 为该人高度,∙∙∙ AB // CDMB a DM = bMB _ a DB b-aa即MB=b-TDB.F√102+ 302= 10√∣0cm25. 解：如图所示,∙∙∙ CD// AB26. 解：从前、后、左、右看该物体均为 6个正方形，从上面看有9个正方形，所以被涂上颜色部分的面积为6 × 100 × 4+ 900= 3300.27. 解：照此规律，第⑥个图形中有 216个小立方块，有125个小立方块看不见CD 3 X BE1.7 3 x-1.7BD 1.75 x-1.7BG ②得3BD1.7 3—C C 1.7—3—2 1∙75E G15∙∙∙.∙. X ≈ 6.①5 同理BD + 55 BD + 5x-1.72。
湘教版九年级数学下册第3章 投影与视图 单元测试题
第3章投影与视图一、选择题(每题3分，共24分)1．人在灯光下走动，当人远离灯光时，其影子的长度将()A．逐渐变短B．逐渐变长C．不变D．以上都不对2．下列立体图形中，是直棱柱的是()图3－Z－13．下列四个立体图形中，它们各自的三视图都相同的是()图3－Z－24．将一个无盖正方体形状盒子的表面沿某些棱剪开，展开后不能得到的平面图形是()图3－Z－35．一个圆柱的侧面展开图是边长为a的正方形，则这个圆柱的体积为()A.a34πB.a32πC.a3πD.3a326．如图3－Z－4是由几个相同的小正方体组成的一个几何体的三视图，这个几何体可能是()图3－Z－4图3－Z－57．用圆心角为120°，半径为6 cm的扇形纸片卷成一个圆锥形无底纸帽(接缝忽略不计)，如图3－Z－6所示，则这个纸帽的高是()图3－Z－6A. 2 cm B．3 2 cm C．4 2 cm D．4 cm8．如图3－Z－7是某几何体的三视图，根据图中的数据，可得该几何体的体积为()图3－Z－7A．800π＋1200 B．160π＋1700 C．3200π＋1200 D．800π＋3000二、填空题(每题4分，共32分)9．皮影戏中的皮影是由________投影得到的．(填“中心”或“平行”)10．若在同一时刻的阳光下，甲的影子比乙的影子长，则在同一路灯下______(填“能”或“不能”)判断甲、乙谁的影子长．11．如图3－Z－8是同一时刻两根木杆的影子，这种投影是________(填“平行投影”或“中心投影”)．图3－Z－812．小明的身高为1.6米，他在阳光下的影长为0.8米，同一时刻，测得校园的旗杆的影长为4.5米，则该旗杆的高为________米．图3－Z－913．如图3－Z－9，由五个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体的主视图和左视图的面积之和是________．14．若一个几何体的三视图如图3－Z－10所示，则这个几何体的名称是____________．图3－Z－1015．如图3－Z－11是一个几何体的三视图，若这个几何体的体积是36，则它的表面积是________．图3－Z－1116．在桌上摆着一个由若干个相同小正方体组成的几何体，其主视图和左视图如图3－Z －12所示，设组成这个几何体的小正方体的个数为n，则n的最小值为________．图3－Z－12三、解答题(共44分)17．(10分)如图3－Z－13是由几个相同的小立方体所搭几何体的俯视图，小正方形中的数字表示该位置小立方体的个数，请画出这个几何体的主视图和左视图．图3－Z－1318．(10分)一个几何体及它的表面展开图如图3－Z－14所示(几何体的上、下底面均为梯形)．(1)写出这个几何体的名称；(2)计算这个几何体的侧面积．图3－Z－1419．(12分)如图3－Z－15所示，正方体盒子的棱长为2，BC的中点为M.(1)一只蚂蚁从点M沿正方体的棱爬到点D1，蚂蚁爬行的最短路程是多少？(2)若蚂蚁从点M沿正方体的表面爬行到点D1，请你结合正方体的展开图画出蚂蚁爬行的最短路线．图3－Z－1520．(12分)如图3－Z－16，阳光下，小亮的身高用线段AB表示，他在地面上的影子用线段BC表示，线段DE表示旗杆，线段FG表示一堵高墙．(1)请你在图中画出旗杆在同一时刻阳光照射下形成的影子；(2)如果小亮的身高AB＝1.6 m，他的影子长BC＝2.4 m，旗杆的高DE＝15 m，旗杆与高墙的距离EG＝16 m，请求出旗杆的影子落在墙上的高度．图3－Z－16教师详解详析1．B 2.B3．A 4.C5．A [解析] 根据题意得(a 2π)2×π×a ＝a 34π，故选A. 6．A7．C [解析] 设圆锥底面圆的半径为r cm ，则2πr ＝120π×6180， 解得r ＝2.设圆锥的高为h cm ，由h 2＋r 2＝62，即h 2＋22＝62，解得h ＝4 2.故选C.8．D [解析] 由三视图可知，几何体是由一个圆柱和一个长方体组成的，圆柱底面直径为20，高为8，长方体的长为30，宽为20，高为5，故该几何体的体积为π×102×8＋30×20×5＝800π＋3000.故选D.9．中心 10.不能 11.中心投影12．9 [解析] 设旗杆的高为x 米，根据题意，得x 1.6＝4.50.8， 解得x ＝9，所以旗杆的高为9米．13．7 [解析] 该几何体的主视图的面积为1×1×4＝4，左视图的面积是1×1×3＝3，所以该几何体的主视图和左视图的面积之和是3＋4＝7.14．直四棱柱15．72 [解析] 由几何体的三视图可判断此几何体为长方体，主视图看到的是长方体的长和高，所以长方体的长为6.左视图看到的是长方体的宽和高，所以长方体的宽为2.又因为几何体的体积为36，所以长方体的高为3，所以S 表面积＝2×(长×宽＋长×高＋宽×高)＝2×(6×2＋6×3＋2×3)＝72.16．5 [解析] 得此几何体有三行、三列，判断出各行各列最少有几个正方体即可．17．解：如图所示．18．解：(1)观察图形，可知这个几何体是直四棱柱．(2)侧面积：13×(5＋12＋5＋6)＝13×28＝364.19．解：(1)一只蚂蚁从点M 沿正方体的棱爬到点D 1，蚂蚁爬行的最短路程是1＋2＋2＝5.(2)当把正方体的面B 1BCC 1展开到和面C 1CDD 1在同一平面上时，得到的图形如图所示，图中线段MD 1表示蚂蚁爬行的最短路线(也可将其他侧面展开)．20．解：(1)如图所示，线段MG 和GE 是旗杆在阳光下形成的影子．(2)过点M 作MN ⊥DE 于点N .设旗杆的影子落在墙上的高度为x m ，由题意得△DMN ∽△ACB ，∴DN AB ＝MN BC . 又∵AB ＝1.6 m ，BC ＝2.4 m ，DN ＝DE －NE ＝(15－x )m ，MN ＝EG ＝16 m ，∴15－x 1.6＝162.4，解得x ＝133. 答：旗杆的影子落在墙上的高度为133m.。
浙教版2022-2023学年九下数学第3章 投影与三视图 培优测试卷
浙教版2022-2023学年九下数学第3章投影与三视图培优测试卷考试时间：120分钟满分：120分一、选择题（本大题有10小题，每小题3分，共30分）下面每小题给出的四个选项中，只有一个是正确的.1．已知一个正棱柱的俯视图和左视图如图所示，则其主视图为()A．B．C．D．2．如图是某几何体的三视图，这个几何体可以是（）A．B．C．D．（第1题）（第2题）（第4题）（第5题）3．下列各图中是太阳光下形成的影子的是()A．B．C．D．4．中央电视台有一个非常受欢迎的娱乐节目：墙来了！选手需按墙上的空洞造型（如图所示）摆出相同姿势，才能穿墙而过，否则会被推入水池．类似地，一个几何体恰好无缝隙地以3个不同形状的“姿势”穿过“墙”上的3个空洞，则该几何体为（）A．B．C．D．5．如图，晚上小亮在路灯下散步，他从A处向着路灯灯柱方向径直走到B处，这一过程中他在该路灯灯光下的影子()A．逐渐变短B．逐渐变长C．先变短后变长D．先变长后变短6．一个几何体是由7个完全相同的小正方体搭建而成的.若它的俯视图如图所示，则它的左视图不可能是（）A．B．C．D．7．如图，下面每一组图形都由四个等边三角形组成，其中可以折叠成三棱锥的是（）A．仅图①B．图①和图②C．图②和图③D．图①和图③8．如图所示是某几何体的三视图，根据图中数据计算，这个几何体的侧面积为（）.A．25π3B．12πC．2√34πD．24π（第8题）（第9题）（第10题）（第12题）9．如图是三个大小不等的正方体拼成的几何体，其中两个较小正方体的棱长之和等于大正方体的棱长.该几何体的主视图、俯视图和左视图的面积分别是S1，S2，S3，则S1，S2，S3的大小关系是() A．S1>S2>S3B．S3>S2>S1 C．S2>S3>S1D．S1>S3>S210．如图，扇形DOE的半径为3，边长为√3的菱形OABC的顶点A，C，B分别在OD，OE，弧ED 上，若把扇形DOE围成一个圆锥，则此圆锥的高为（）A．12B．2√2C．√352D．√372二、填空题（本大题有6小题，每小题4分，共24分）要注意认真看清题目的条件和要填写的内容，尽量完整地填写答案.11．某圆锥的母线长是2，底面半径是1，则该圆锥的侧面积是．12．若要使图中平面展开图折叠成正方体后，相对面上两个数之和为6，则x+y=．（第13题）（第14题）（第15题）（第16题）13．如图，从一块直径是1m的圆形铁皮上剪出一个圆心角为90°的扇形，如果将剪下来的扇形围成一个圆锥，圆锥的底面圆的半径为m．14．如图，扇形的半径为3，圆心角θ为120°，用这个扇形围成一个圆锥的侧面，所得圆锥的底面半径为．15．如图是一个上下底密封纸盒的三视图，请你根据图中数据，计算这个密封纸盒的表面积为cm2．（结果可保留根号）．16．一个几何体由若干大小相同的小正方体搭成，如图分别是从它的正面、上面看到的形状图，若组成这个几何体的小正方体最少需要m个，最多需要n个，则m﹣n＝．三、解答题（本题有8小题，第17～19题每题6分，第20、21题每题8分，第22、23题每题10分，第24题12分，共66分）解答应写出文字说明，证明过程或推演步骤.17．如图是由若干个完全相同的小正方体堆成的几何体．（1）图中有几个小正方体；（2）画出该几何体的三视图；18．已知，如图，AB和DE是直立在地面上的两根立柱．AB=5m，某一时刻AB在阳光下的投影BC=3m．（1）请你在图中画出此时DE在阳光下的投影；（2）在测量AB的投影时，同时测量出DE在阳光下的投影长为4.2m，请你计算DE的长．19．妈妈给圆柱形的玻璃杯（底面直径16cm，高20cm）做了一个布套（包住侧面）（1）求出至少用布料多少平方厘米？（2）求这个杯子最多可以盛水多少立方厘米？20．如图，边长为acm的正方体其上下底面的对角线AC、A1C1与平面H垂直．（1）指出正方体六个面在平面H上的正投影图形；（2）计算投影MNPQ的面积．21．如图，圆锥底面的半径为10cm，高为10 √15cm．（1）求圆锥的全面积；（2）若一只蚂蚁从底面上一点A出发绕圆锥一周回到SA上一点M处，且SM=3AM，求它所走的最短距离．22．如图1，一个边长为2cm的立方体按某种方式展开后，恰好能放在一个长方形内．（1）计算图1长方形的面积；（2）小明认为把该立方体按某种方式展开后可以放在如图2的长方形内，请你在图2中划出这个立方体的表面展开图；(图2每个小正方形边长为2cm)；（3）如图3，在长12cm、宽8cm的长方形内已经画出该立方体的一种表面展开图(各个面都用数字“1”表示)，请你在剩下部分再画出2个该立方体的表面展开图，把一个立方体的每一个面标记为“2”，另一个立方体的每一个面标记为“3”．23．根据要求完成下列题目.（1）图中有块小正方体.（2）请在方格纸中分别画出它的左视图和俯视图（画出的图都用铅笔涂上阴影）.（3）用小正方体搭一几何体，使得它的俯视图和左视图与你在下图方格中所画的图一致，则这样的几何体最少要个小正方体，最多要个小正方体.24．实验学校某班开展数学“综合与实践”测量活动．有两座垂直于水平地面且高度不一的圆柱，两座圆柱后面有一斜坡，且圆柱底部到坡脚水平线MN的距离皆为100cm．王诗嬑观测到高度90cm 矮圆柱的影子落在地面上，其长为72cm；而高圆柱的部分影子落在坡上，如图所示．已知落在地面上的影子皆与坡脚水平线MN互相垂直，并视太阳光为平行光，测得斜坡坡度i=1:0.75，在不计圆柱厚度与影子宽度的情况下，请解答下列问题：（1）若王诗嬑的身高为150cm，且此刻她的影子完全落在地面上，则影子长为多少cm？（2）猜想：此刻高圆柱和它的影子与斜坡的某个横截面一定同在一个垂直于地面的平面内．请直接回答这个猜想是否符合题意？（3）若同一时间量得高圆柱落在坡面上的影子长为100cm，则高圆柱的高度为多少cm？。

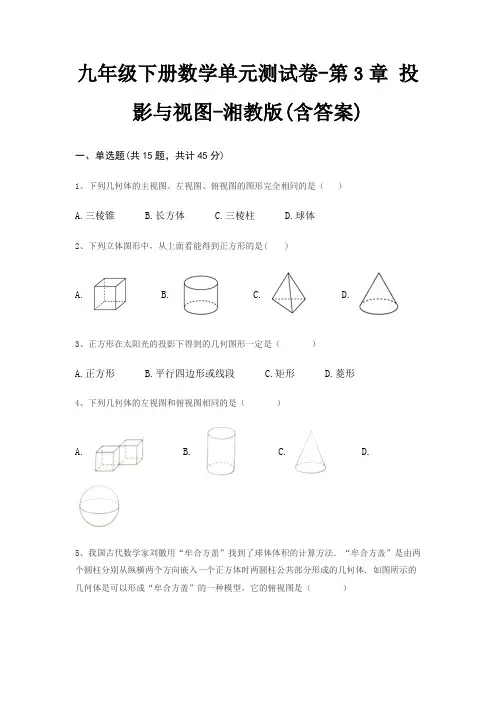

九年级下册数学单元测试卷-第3章 投影与视图-湘教版(含答案)
九年级下册数学单元测试卷-第3章投影与视图-湘教版(含答案)一、单选题(共15题，共计45分)1、下列几何体的主视图、左视图、俯视图的图形完全相同的是（）A.三棱锥B.长方体C.三棱柱D.球体2、下列立体图形中，从上面看能得到正方形的是( )A. B. C. D.3、正方形在太阳光的投影下得到的几何图形一定是（）A.正方形B.平行四边形或线段C.矩形D.菱形4、下列几何体的左视图和俯视图相同的是（）A. B. C. D.5、我国古代数学家刘徽用“牟合方盖”找到了球体体积的计算方法．“牟合方盖”是由两个圆柱分别从纵横两个方向嵌入一个正方体时两圆柱公共部分形成的几何体．如图所示的几何体是可以形成“牟合方盖”的一种模型，它的俯视图是（）A. B. C. D.6、将图（1）的正方体用阴影部分所在的平面切割后，剩下如图（2）所示的几何体，则该几何体的俯视图为（）A. B. C. D.7、下列几何体中，主视图和左视图都是矩形的是（）A. B. C. D.8、如下左图是由6个大小相同的正方体组成的几何体，它的左视图是（）A. B. C. D.9、下列水平放置的几何体中，俯视图是矩形的是（）A.圆柱B.长方体C.三棱柱D.圆锥10、如图是一个由5个相同的正方体组成的立体图形，它的主视图是（）A. B. C. D.11、如图，从左面看圆柱，则图中圆柱的投影是( )A.圆B.矩形C.梯形D.圆柱12、如图，一个几何体由5个大小相同、棱长为1的正方体搭成，下列关于这个几何体的说法错误的是（）A.主视图的面积为4B.左视图的面积为3C.俯视图的面积为4 D.搭成的几何体的表面积是2013、下列选项中,左边的平面图形能够折成右边封闭的立体图形的是（ )A. B. C. D.14、如图是由几个相同的正方体搭成的一个几何体，该几何体的俯视图是（）A. B. C. D.15、下列各图不是正方体表面展开图的是（）A. B. C. D.二、填空题(共10题，共计30分)16、由两个长方体组合而成的一个立体图形，从两个不同的方向看得到的形状图如图所示，根据图中所标尺寸（单位：mm）可知这两个长方体的体积之和是________ mm3．17、由一些大小相同的小正方体搭成的几何体的从正面看和从上面看，如图所示，则搭成该几何体的小正方体最多是________ 个．18、一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的体积为________．19、如图，正三棱柱的底面周长为9，截去一个底面周长为3的正三棱柱，所得几何体的俯视图的周长是________．20、墙角处有若干大小相同的小正方体堆成如图所示的立体图形，如果你打算搬走其中部分小正方体（不考虑操作技术的限制），但希望搬完后从正面、从上面、从右面用平行光线照射时，在墙面及地面上的影子不变，那么你最多可以搬走________ 个小正方体．21、将下列几何体分类，柱体有：________ ，锥体有________ ．22、任意放置以下几何体：正方体、圆柱、圆锥、球体，则三视图都完全相同的几何体是________ ．23、春天来了天气一天比一天暖和，在同一地点某一物体，今天上午11点的影子比昨天上午11点的影子________．（填“长”或者“短”）24、如图是一个立体图形从左面和上面看到的形状图，这个立体图形是由一些相同的小正方体构成，这些相同的小正方体的个数最少有________个。
(期末专题)九年级下《第三章投影与三视图》单元检测试卷有答案-(浙教版数学)
【期末专题复习】浙教版九年级数学下册第三章投影与三视图单元检测试卷一、单选题（共10题；共30分）1.一物体及其正视图如下图所示，则它的左视图与俯视图分别是右侧图形中的（）.A. ①②B.③④ C. ①④D. ③②2.下面的四个图形中，每个图形均由六个相同的小正方形组成，折叠后能围成正方体的是（）A.B.C. D.3.如图的几何体，左视图是（）A.B.C. D.4.如图，一个几何体由5个大小相同、棱长为1的小正方体搭成，下列关于这个几何体的说法正确的是（）A. 从前面看到的形状图的面积为5B. 从左面看到的形状图的面积为3C. 从上面看到的形状图的面积为3D. 三种视图的面积都是45.如图是由七个相同的小正方体堆砌而成的几何体，则这个几何体的俯视图是（）A.B.C. D.6.如图，一个由6个大小相同、棱长为1的正方体搭成的几何体，下列关于这个几何体的说法正确的是（）A. 主视图的面积为6B. 左视图的面积为2 C. 俯视图的面积为4 D. 俯视图的面积为3 7.若一个几何体的三视图如图所示，则这个几何体是（）A. 三棱柱B. 四棱柱 C. 五棱柱 D. 长方体8.如图所示的平面图形能折叠成的长方体是（）A.B.C. D.9.如图是一个正方体，则它的表面展开图可以是（）A. B.C.D.10.一些完全相同的小正方形搭成一个几何体，这个几何体从正面和左面看所得的平面图形均如图所示，小正方体的块数可能有（）A. 7种B. 8种C. 9种D. 10种二、填空题（共10题；共33分）11.如图是一个正方体纸盒的展开图，当折成纸盒时，与点1重合的点是________．12.如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图的面积是________．13.如图，直三棱柱ABC－A1B1C1的侧棱长和底面各边长均为2，其主视图是边长为2的正方形，则此直三棱柱左视图的面积为 ________．14.如果一个几何体从某个方向看到的平面图形是圆，则该几何体可能是________ （至少填两种几何体）15.三棱柱的三视图如图所示，△EFG中，EF=8cm，EG=12cm，∠EGF=30°，则AB的长为________ cm．16.已知一个圆柱的侧面展开图是如图所示的矩形，长为6π，宽为4π，那么这个圆柱底面圆的半径为 ________．17.如图所示的几何体的三视图，这三种视图中画图不符合规定的是________ ．18.如图是由一些棱长为1的小立方块所搭几何体的三种视图．若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块，以搭成一个长方体，至少还需要________个小立方块．最终搭成的长方体的表面积是________．19.小明为自己是重庆一中的学子感到很自豪，他特制了一个写有“我爱重庆一中”的正方体盒子，其展开图如图所示，则原正方体中与“重”字所在的面相对的面上的字是________ ．20.如图，是由一些小立方块所搭几何体的三种视图，若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块，以搭成一个大正方体，至少还需要________个小立方块．三、解答题（共9题；共57分）21.小刚的桌上放着两个物品，它的三视图如图所示，你知道这两个物品是什么吗？22.如图，这是一个由大小相等的正方体堆成的几何体的俯视图，小正方形中的数字表示该位置的小正方体的个数，请你画出它的主视图和左视图．23.用若干个小立方块搭成一个几何体，使它从正面看与从左面看都是如图的同一个图．通过实际操作，并与同学们讨论，解决下列问题：（1）所需要的小立方块的个数是多少？你能找出几种？（2）画出所需个数最少和所需个数最多的几何体从上面看到的图，并在小正方形里注明在该位置上小立方块的个数．24.如图为7个正方体堆成的一个立体图形，分别画出从正面、左面、上面看这个几何体所看到的图形．25.如图是一个几何体的二视图，求该几何体的体积（л取3.14，单位：cm）26.如图，是由8个大小相同的小正方体组合成的简单几何体．（1）该几何体的主视图如图所示，请在下面方格纸中分别画出它的左视图和俯视图；（2）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的俯视图和主视图不变，那么请画出添加小正方体后所得几何体可能的左视图．27.如图，一墙墩（用线段AB表示）的影子是BC，小明（用线段DE表示）的影子是EF，在M处有一颗大树，它的影子是MN．（1）试判断是路灯还是太阳光产生的影子，如果是路灯产生的影子确定路灯的位置（用点P表示）．如果是太阳光请画出光线．（2）在图中画出表示大树高的线段．28.一个零件的主视图、左视图、俯视图如下图所示（尺寸单位：厘米），求一下这个零件的体积和表面积（写清计算过程）29.深圳市民中心广场上有旗杆如图①所示，某学校兴趣小组测量了该旗杆的高度，如图②，某一时刻，旗杆AB的影子一部分落在平台上，另一部分落在斜坡上，测得落在平台上的影长BC为16米，落在斜坡上的影长CD为8米，AB⊥BC；同一时刻，太阳光线与水平面的夹角为45°.1米的标杆EF竖立在斜坡上的影长FG为2米，求旗杆的高度．答案解析部分一、单选题1.【答案】D2.【答案】C3.【答案】B4.【答案】B5.【答案】C6.【答案】C7.【答案】A8.【答案】D9.【答案】B10.【答案】C二、填空题11.【答案】7和1112.【答案】313.【答案】2 √314.【答案】圆锥、圆柱、球15.【答案】616.【答案】2或317.【答案】俯视图18.【答案】26；6619.【答案】中20.【答案】54三、解答题21.【答案】解：由图可知，其中一个物品的俯视图是圆，主视图和左视图都是长方体，由此可知该物品是圆柱；另一个物品的三个视图是大小不一样的长方形，由此可知该物品是长方体。
九年级数学下册第3章投影与三视图测试题浙教版(2021年整理)
九年级数学下册第3章投影与三视图测试题（新版）浙教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（九年级数学下册第3章投影与三视图测试题（新版）浙教版）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为九年级数学下册第3章投影与三视图测试题（新版）浙教版的全部内容。
第3章一、选择题(每小题5分，共30分）1．下列立体图形中,侧面展开图是扇形的是( )图7－Z－12．下列各图不是正方体表面展开图的是( ）图7－Z－23．如图7－Z－3是由3个相同的小正方体组合而成的几何体,它的俯视图是（)图7－Z－3图7－Z－44．如图7－Z－5所示的工件，其俯视图是（）图7－Z－5图7－Z－6图7－Z－75．如图7－Z－7是某几何体的三视图,该几何体是（）A．三棱柱B．长方体C．圆锥D．圆柱图7－Z－86．如图7－Z－8，一天晚上，小颖由路灯A下的B处走到C处时，测得影子CD的长为1米，当她继续往前走到D处时,测得此时影子DE的长刚好是自己的身高．已知小颖的身高为1。
5米，那么路灯A的高度AB为( ) A．3米 B．4。
5米C．6米 D．8米二、填空题（每小题5分，共30分)7．已知圆锥的底面半径为3 cm，母线长为5 cm,则它的侧面展开图的面积等于________cm2.图7－Z－98．如图7－Z－9，由三个棱长均为1 cm的小立方体搭成的几何体的主视图的面积是________cm2.9．如图7－Z－10是一个几何体的三视图（图中尺寸单位： cm)，根据图中所示数据计算这个几何体的表面积为________cm2.7－Z－10图7－Z－1110．一个几何体的三视图如图7－Z－11所示，则该几何体的体积为__________．图7－Z－1211．有一个圆柱，它的高为12 cm，底面半径为3 cm，如图7－Z－12所示,在圆柱下底面的A点有一只蚂蚁，它想吃到上底面上与A点相对的B点处的食物，则它沿圆柱侧面爬行的最短路程是________ cm（π取3）．12．展览厅内要用相同的小正方体木块搭成一个三视图如图7－Z－13所示的展台，则此展台共需这样的小正方体________块．图7－Z－13三、解答题（共40分）13．(8分）如图7－Z－14为某几何体的示意图，请画出该几何体的三视图．图7－Z－1414．（10分)某工厂要加工一批茶叶罐，设计者给出了茶叶罐的三视图（如图7－Z－15)，请你按照三视图确定制作每个密封罐所需钢板的面积．（单位：mm)图7－Z－1515．(10分）如图7－Z－16,D是等边三角形ABC中BC边的延长线上一点,且AC＝CD，以AB为直径作⊙O,分别交边AC，BC于点E，F.(1)求证：AD是⊙O的切线；（2)连结OC，交⊙O于点G,若AB＝8，求线段CE，CG与错误!围成的阴影部分的面积S。
九年级数学下册《投影与视图》单元测试卷(附答案解析)
九年级数学下册《投影与视图》单元测试卷（附答案解析）一、单选题1.“皮影戏”是我国一种历史悠久的民间艺术，下列关于它的说法正确的是()A. 皮影戏的原理是利用平行投影将剪影投射到屏幕上B. 屏幕上人物的身高与相应人物剪影的身高相同C. 屏幕上影像的周长与相应剪影的周长之比等于对应点到光源的距离之比D. 表演时，也可以利用阳光把剪影投射到屏幕上2.下列几何体各自的三视图中，有且仅有两个视图相同的是()A. ①②B. ②③C. ①④D. ②④3.如图，某剧院舞台上的照明灯P射出的光线成“锥体”，其“锥体”面图的“锥角”是60°.已知舞台ABCD是边长为6m的正方形．要使灯光能照射到整个舞台，则灯P的悬挂高度是()A. 3√6mB. 3√3mC. 4√3mD. √6m4.在下列四幅图形中，能表示两棵小树在同一时刻阳光下影子的图形的可能是()A. B.C. D.5.如图所示的几何体的左视图是()A. B.C. D.6.如图，晚上小亮在路灯下散步，在小亮由A处径直走到B处这一过程中，他在地上的影子()A. 逐渐变短B. 先变短后变长C. 先变长后变短D. 逐渐变长7.下列图形中，主视图和左视图一样的是()A. B.C. D.8.图中三视图对应的几何体是()A. B.C. D.9.图中几何体的俯视图是()A. B. C. D.10.人离窗子越远，向外眺望时此人的盲区是（）A. 变大B. 变小C. 不变D. 无法确定二、填空题11.在一盏路灯旁的地面上竖直立着两根木杆，两根木杆在这盏路灯下形成各自的影子，则将它们各自的顶端与自己的影子的顶端连线所形成的两个三角形 ______ 相似.(填“可能”或“不可能”)．12.如图，光源P在水平横杆AB的上方，照射横杆AB得到它在平地上的影子为CD(点P、A、C在一条直线上，点P、B、D在一条直线上)，不难发现AB//CD.已知AB=1.5m，CD=4.5m，点P到横杆AB的距离是1m，则点P到地面的距离等于______m.13.圆柱的主视图是长方形，左视图是______形，俯视图是______形．14.画三种视图时，对应部分的长度要________，而且通常把俯视图画在主视图________面，把左视图画在主视图________面．15.许多影院的座位做成阶梯形，目的是____（请用数学知识回答）．16.已知某几何体的三视图如图所示，其中俯视图为等边三角形，则该几何体的表面积为______．17.如图所示是一个几何体的三视图，若这个几何体的体积是6，则它的表面积是 ______.18.直角坐标系内，身高为1.5米的小强面向y轴站在x轴上的点A(−10,0)处，他的前方5米处有一堵墙，已知墙高2米，则站立的小强观察y(y>0)轴时，盲区(视力达不到的地方)范围是______.19.如图所示，是由一些相同的小立方体搭成的几何体分别从正面、左面、上面看到的该几何体的形状图，那么构成这个立体图形的小正方形有 ______个．三、解答题20.小明周末到公园里散步，当他沿着一段平坦的直线跑道行走时，前方出现一棵树AC和一座景观塔BD(如图)，假设小明行走到M处时正好透过树顶C看到景观塔的第5层顶端E处，此时他的视角为30°，已知树高AC=10米，景观塔BD共6层(塔顶高度和小明的身高忽略不计)，每层5米．(1)当小明向前走到点N处时，刚好看不到景观塔BD，请在图中作出点N，不必写作法；(2)请问，小明再向前走多少米刚好看不到景观塔BD？(结果保留根号)21.已知小明和树的高与影长，试找出点光源和旗杆的影长．22.明明与亮亮在借助两堵残墙玩捉迷藏游戏，若明明站在如图所示位置时，亮亮在哪个范围内活动是安全的？请在图(1)的俯视图(2)中画出亮亮的活动范围．23.如图，两棵树的高度分别为AB=6m，CD=8m，两树的根部间的距离AC=4m，小强沿着正对这两棵树的方向从左向右前进，如果小强的眼睛与地面的距离为1.6m，当小强与树AB的距离小于多少时，就不能看到树CD的树顶D？24.补全下面物体的三视图．25.一个圆柱体形零件，削去了占底面圆的四分之一部分的柱体(如图)，现已画出了主视图与俯视图.(1)请只用直尺和圆规，将此零件的左视图画在规定的位置(不必写作法，只须保留作图痕迹)；(2)若此零件底面圆的半径r=2cm，高ℎ=3cm，求此零件的表面积.26.如图，在楼房MN前有两棵树与楼房在同一直线上，且垂直于地面，为了测量树AB、CD的高度，小明爬到楼房顶部M处，光线恰好可以经过树CD的顶站C点到达树AB的底部B点，俯角为37°，此时小亮测得太阳光线恰好经过树CD的顶部C点到达楼房的底部N点，与地面的夹角为30°，树CD的影长DN为15米，请求出树AB和楼房MN的高度．(√3≈1.73,sin37°≈0.60,cos37°≈0.800,tan37°≈0.75，结果精确到0.1m)参考答案和解析1.【答案】C;【解析】解：A.“皮影戏”是根据中心投影将剪影投射到屏幕上，因此选项A不符合题意；B.由中心投影的性质可知幕上人物的身高与相应人物剪影的身高成比例，因此选项B不符合题意；C.由中心投影的性质可知屏幕上影像的周长与相应剪影的周长之比等于相似比，即等于对应点到光源的距离之比，因此选项C符合题意；D.表演时，不可以利用阳光把剪影投射到屏幕上，因此选项D不符合题意；故选：C.根据中心投影的意义和性质，逐项进行判断即可，同时注意与平行投影的区别与联系．此题主要考查的是中心投影的性质，注意中心投影与平行投影的区别，利用生活中的“皮影戏”体现光的中心投影性质，这是光投影在生活中的应用，平时多观察，多思考．2.【答案】D;【解析】本题是基础题，考查几何体的三视图的识别能力，作图能力，三视图的投影规则是主视、俯视长对正；主视、左视高平齐，左视、俯视宽相等．利用三视图的作图法则，对选项判断，A的三视图相同，圆锥，四棱锥的两个三视图相同，棱台都不相同，推出选项即可．解：∵正方体的三视图都相同，而三棱台的三视图各不相同，圆锥和正四棱锥的，正视图和侧视图相同，∴正确答案为D．故选D．3.【答案】A;【解析】解：连接AC，∵∠APC=60°，∴∠PAC=∠PCA=60°，∵ABCD是边长为6m的正方形，∴AC=6√2，OC=3√2∴PC=6√2，∴PO=3√6，故选：A.先根据题意进行连接AC，再根据“锥体”面图的“锥角”是60°得出△PAC是等边三角形，再根据它的计算方法和正方形的特点分别进行计算，即可求出答案．此题主要考查了中心投影和圆锥的计算，解答该题的关键是根据等边三角形和正方形的计算方法进行计算．4.【答案】D;【解析】解：A、两棵小树的影子的方向相反，不可能为同一时刻阳光下影子，所以A选项错误；B、两棵小树的影子的方向相反，不可能为同一时刻阳光下影子，所以B选项错误；C、在同一时刻阳光下，树高与影子成正比，所以C选项错误；D、在同一时刻阳光下，树高与影子成正比，所以D选项正确．故选：D．根据平行投影得特点，利用两小树的影子的方向相反可对A、B进行判断；利用在同一时刻阳光下，树高与影子成正比可对C、D进行判断．该题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．5.【答案】B;【解析】解：从左边看，是一列两个矩形．故选：B.根据左视图是从左边看得到的图形，可得答案．此题主要考查了简单组合体的三视图，从左边看得到的图形是左视图．6.【答案】B;【解析】【试题解析】该题考查了中心投影：由同一点(点光源)发出的光线形成的投影叫做中心投影．如物体在灯光的照射下形成的影子就是中心投影．小亮由A处径直走到路灯下，他的影子由长变短，再从路灯下走到B处，他的影子则由短变长．解：根据中心投影的特点，知小亮由A处走到路灯下，他的影子由长变短，由路灯下走到B处，他的影子由短变长．故选B．7.【答案】D;【解析】解：A.主视图和左视图不相同，故本选项不合题意；B.主视图和左视图不相同，故本选项不合题意；C.主视图和左视图不相同，故本选项不合题意；D.主视图和左视图相同，故本选项符合题意；故选：D.根据各个几何体的主视图和左视图进行判定即可．此题主要考查简单几何体的三视图，掌握各种几何体的三视图的形状是正确判断的关键．8.【答案】B;【解析】解：由主视图可以推出这个几何体是上下两个大小不同柱体，从主视图推出这两个柱体的宽度不相同，从俯视图推出上面是圆柱体，直径小于下面柱体的宽．由此可以判断对应的几何体是选项B.故选：B.由主视图和左视图可得此几何体为柱体，根据俯视图可判断出此上面是圆柱体，由此观察图形即可得出结论．此题主要考查了三视图，用到的知识点为：由主视图和左视图可得几何体是柱体，锥体还是球体，由俯视图可确定几何体的具体形状．9.【答案】D;【解析】解：从上面看可得到三个矩形左右排在一起，中间的较大，故选：D．找到从上面看所得到的图形即可．该题考查了三视图的知识，俯视图是从物体的上面看得到的视图．10.【答案】A;【解析】解：如图：AB为窗子，EF∥AB，过AB的直线CD，通过想象我们可以知道，不管在哪个区域，离窗子越远，视角就会越小，盲区就会变大．故选：A．11.【答案】可能;【解析】解：∵中心投影是由点光源发出的光线形成的投影，∴当两根木杆距离点灯距离相等时它们各自的顶端与自己的影子的顶端连线所形成的两个三角形相似，否则不相似，故答案为：可能．根据中心投影是由点光源发出的光线形成的投影可以得到三角形是否相似．此题主要考查了相似三角形的应用及中心投影的知识，解答该题的关键是了解中心投影是由点光源发出的光线形成的投影．12.【答案】3;【解析】解：如图，作PF⊥CD于点F，∵AB//CD，∴△PAB∽△PCD，PE⊥AB，∴△PAB∽△PCD，∴ABCD =PEPF，即：1.54.5=1PF，解得PF=3.故答案为：3.易得△PAB∽△PCD，利用相似三角形对应边的比等于对应高的比可得AB与CD间的距离．考查相似三角形的应用；用到的知识点为：相似三角形对应边的比等于对应高的比．13.【答案】长方圆;【解析】解：圆柱的主视图是长方形，左视图是长方形，俯视图是圆形．从正面看到的图叫做主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图．此题主要考查了几何体的三视图的判断．14.【答案】相等；下；右;【解析】这道题主要考查三视图的画法，熟练掌握物体的长、宽、高与三种视图的关系是解答该题的关键，首先正确理解：主视图，左视图，俯视图分别是从物体正面，左面和上面看所得到的图形，然后再从几何体的长、宽、高三个方面分析从不同的角度所观察到物体的情况，进而作出解答．解：在画三种视图时，对应部分的长度要相等，而且通常把俯视图画在主视图下面，把左视图画在主视图右面．故答案为相等；下；右．15.【答案】减少观众的盲区（看不见的地方），使得每人都能看到屏幕;【解析】解：结合盲区的定义，我们可以知道影院的座位做成阶梯形是为了然后面的观众有更大的视野从而减少盲区，使得没人都能看到屏幕，因此影院的座位做成阶梯形的原因是减少观众的盲区（看不见的地方），使得每人都能看到屏幕．故答案为：减少观众的盲区（看不见的地方），使得每人都能看到屏幕．16.【答案】（18+2√3）c m2;【解析】解：该几何体是一个三棱柱，底面等边三角形边长为2cm，高为√3cm，三棱柱的高×2×√3=18+2√3(cm2).为3，所以，其表面积为3×2×3+2×12故答案为(18+2√3)cm2．由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．该题考查了三视图，三视图是中考经常考查的知识内容，难度不大，但要求对三视图画法规则要熟练掌握，对常见几何体的三视图要熟悉．17.【答案】22;【解析】解：∵由主视图得出长方体的长是3，宽是1，这个几何体的体积是6，∴设高为ℎ，则1×3×ℎ=6，解得：ℎ=2，∴它的表面积是：1×3×2+3×2×2+1×2×2=22.故答案为：22.根据主视图与左视图得出长方体的长和宽，再利用图形的体积得出它的高，进而得出表面积．此题主要考查了利用三视图判断几何体的长和宽，得出图形的高是解题关键．18.【答案】0＜y≤2.5;【解析】解：过D作DF⊥OC于F，交BE于H，OF=1.5，BH=0.5，三角形DBH中，tan∠BDH=BH：DH=0.5：5，因此三角形CDF中，CF=DF⋅tan∠BDH=1因此，OC=OF+CF=1+1.5=2.5.因此盲区的范围在0<y⩽2.5.如图，本题所求的就是OC的值，过D作DF⊥OC于F，交BE于H，利用三角函数可求出．利用数学知识解决实际问题是中学数学的重要内容．解决此问题的关键在于正确理解题意的基础上建立数学模型，把实际问题转化为数学问题．19.【答案】5;【解析】解：由从上面看到的图形易得最底层有4个正方体，第二层有1个正方体，那么共有4+1=5(个)正方体组成，故答案为：5.易得这个几何体共有2层，由俯视图可得第一层正方体的个数，由主视图和左视图可得第二层正方体的个数，相加即可．考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．20.【答案】解：（1）如图，点N 即为所求．（2）由题意得，BE=5×5=25（米），BD=5×6=30（米），在Rt △ACM 中，∵∠M=30°，AC=10米，∴AM=10√3（米），在Rt △BEM 中，∵∠M=30°，BE=25米，∴BM=25√3（米），∴AB=BM-AM=25√3-10√3=15√3（米），∵AC ∥BD ，∴△ACN ∽△BDN ，∴AC BD =NA NB =1030=13，设NA=x 米，则NB=（x+15√3）米， x+15√3=13， 解得，x=15√33， ∴MN=MA-NA=10√3-15√32=5√32（米）， 答：小明再向前走5√32米刚好看不到景观塔BD ．;【解析】 (1)连接DC 并延长交BM 于点N.(2)利用直角三角形的边角关系和相似三角形的性质进行解答即可．此题主要考查直角三角形的边角关系，相似三角形的判断和性质，连接和掌握直角三角形的边角关系、相似三角形的性质是解决问题的前提．21.【答案】解：如图：连接AB、CD并延长交与点O，点O即为点光源，EG为旗杆的影子．;【解析】首先根据小明的身高和影长与树的高度和影长确定点光源，然后由过点光源和旗杆的顶部确定旗杆的影长即可．此题主要考查了中心投影的知识，中心投影是由点光源发出的，确定了点光源是解决本题的关键．22.【答案】解：阴影部分A、B为亮亮活动的范围．;【解析】亮亮活动的安全范围其实就是明明的盲区，因此画亮亮的活动范围只要画出明明的盲区就行了．本题是结合实际问题来考查学生对视点，视角和盲区的理解能力．23.【答案】解：设FG=x米．那么FH=x+GH=x+AC=x+4（米），∵AB=6m，CD=8m，小强的眼睛与地面的距离为1.6m，∴BG=4.4m，DH=6.4m，∵BA⊥PC，CD⊥PC，∴AB∥CD，∴FG：FH=BG：DH，即FG•DH=FH•BG，∴x×6.4=（x+4）×4.4，解得x=8.8（米），因此小于8.8米时就看不到树CD的树顶D．;【解析】根据盲区的定义结合图片，我们可看出在FG之间时，是看不到树CD的树顶D的．因此求出FG就是本题的关键．已知了AC的长，BG、DH的长，那么可根据平行线分线段成比例来得出关于FG、FH、BG、DH 的比例关系式，用FG表示出FG后即可求出FG的长．24.【答案】解：如图示，．;【解析】此题主要考查了三视图的画法，注意实线和虚线在三视图的用法．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形；认真观察实物图，按照三视图的要求画图即可，注意看得到的棱长用实线表示，看不到的棱长用虚线的表示．25.【答案】（1）左视图与主视图形状相同，有作垂线（直角）的痕迹（作法不唯一）．（2）两个底面积：2πr2×3=6π（c m2）；4+2r）×3=（3π+4）×3=9π+12（c m2）；侧面积：（2πr×34表面积：15π+12（c m2）．;【解析】(1)由削去了占底面圆的四分之一部分的柱体易得主视图和左视图相同，可先画一条线段等于主视图中大长方形的长，然后分别做两个端点的垂线及线段的垂直平分线，在两端点的垂线上分别截取主视图的高连接即可得到几何体的左视图；(2)此零件的表面积=两个底面积+侧面积，把相关数值代入即可求解．解决本题的关键是得到零件全面积的等量关系，注意侧面积的展开图应为一个长方形，长方形的长为四分之三圆的周长+半径长．26.【答案】解：在Rt△CDN中，，∵tan30°=CDDN∴CD=tan30°•DN=5√3，∵∠CBD=∠EMB=37°，√3，∴BD=CD÷tan37°=203√3∴BN=DN+BD=15+203，在Rt△ABN中，tan30°=ABBN∴AB=tan30°•BN≈15.3，√3）≈19.9在Rt△MNB中，MN=BN•tan37°=0.75（15+203∴树高AB是15.3米，楼房MN的高度是19.9米．;【解析】，得到CD=tan30°⋅DN=5√3于是得到BD=CD=5√3，在RtΔCDN中，由于tan30°=CDDN在RtΔABN中，根据三角函数的定义即可得到结论；该题考查了解直角三角形的应用，解答本题的关键是借助俯角构造直角三角形，并结合图形利用三角函数解直角三角形．。
2020年浙教版九年级数学下册《第3章投影与三视图》单元测试卷(解析版)
2020年浙教版九年级数学下册《第3章投影与三视图》单元测试卷一．选择题（共12小题）1．如图是某个几何体的展开图，该几何体是（）A．三棱柱B．三棱锥C．圆柱D．圆锥2．如过正方体中有公共顶点的三条棱的中点切出一个平面，形成如图所示的几何体，其正确展开图为（）A．B．C．D．3．如图所示是某正方体的展开图，在顶点处标有数字，当把它折成正方体时，与13重合的数字是（）A．1和9B．1和10C．1和12D．1和84．如图给定的是纸盒的外表面，下面能由它折叠而成的是（）A．B．C．D．5．如图，是一个正方体纸盒的展开图，若在其中的三个正方形A．B．C分别填上适当的数，使它们折成正方体后相对的面上的两个数互为相反数，则填入正方形A．B．C的三个数依次为（）A．1，﹣2，0B．0，﹣2，1C．﹣2，0，1D．﹣2，1，06．如图是一个正方体的平面展开图，若把它折成一个正方体，则与空白面相对的面的字是（）A．祝B．考C．试D．顺7．如图几何体的主视图是（）A．B．C．D．8．如图，由三个相同小正方体组成的立体图形的左视图是（）A．B．C．D．9．从三个不同方向看一个几何体，得到的平面图形如图所示，则这个几何体是（）A．圆柱B．圆锥C．棱锥D．球10．某同学画出了如图所示的几何体的三种视图，其中正确的是（）A．①②B．①③C．②③D．②11．如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是（）A．B．C．D．12．如图，白炽灯下有一个乒乓球，当乒乓球越接近灯泡时，它在地面上的影子（）A．越大B．越小C．不变D．无法确定二．填空题（共8小题）13．如图是由6个相同的正方形拼成的图形，请你将其中一个正方形移动到合适的位置，使它与另5个正方形能拼成一个正方体的表面展开图（请在图中将要移动的那个正方形涂黑，并画出移动后的正方形）．14．将如图所示的图形剪去一个小正方形，使余下的部分恰好能折成一个正方体，下列编号为1、2、3、6的小正方形中不能剪去的是（填编号）．15．如图是正方体的展开图，则原正方体相对两个面上的数字和的最大值是．16．如图所示，截去正方体一角变成一个新的多面体，这个多面体有个面．17．如图，正方形ABCD的边长为3cm，以直线AB为轴，将正方形旋转一周，所得几何体的左视图的面积是．18．如图是由若干个大小相同的小正方体堆砌而成的几何体，那么其三种视图中面积最小的是．19．一个几何体有若干大小相同的小立方块搭成，如图分别是从它的正面、左面看到的形状图，则搭成该几何体最多需要个小立方块．20．如图，是由一些大小相同的小正方体组合成的简单几何体（1）图中有块小正方体；（2）该几何体的主视图如图所示，请在下面方格纸中分别画出它的左视图和俯视图．三．解答题（共8小题）21．下图是一个长方体纸盒的展开图，请把﹣5，3，5，﹣1，﹣3，1分别填入六个长方形，使得按虚线折成长方体后，相对面上的两数互为相反数．22．如图，小华用若干个正方形和长方形准备拼成一个长方体的展开图．拼完后，小华看来看去总觉得所拼图形似乎存在问题．（1）请你帮小华分析一下拼图是否存在问题：若有多余块，则把图中多余部分涂黑；若还缺少，则直接在原图中补全．（2）若图中的正方形边长为2cm，长方形的长为3cm，宽为2cm，请直接写出修正后所折叠而成的长方体的容积：cm3．23．如图是一个正方体的平面展开图，标注了A字母的是正方体的正面，如果正方体的左面与右面标注的式子相等．（1）求x的值．（2）求正方体的上面和底面的数字和．24．用平面截几何体可得到平面图形，在表示几何体的字母后填上它可截出的平面图形的号码．如A（1、5、6）；则B（）；C（）；D（）；E（）．25．学校食堂厨房的桌子上整齐地摆放着若干相同规格的碟子，碟子的个数与碟子的高度的关系如下表：碟子的个数碟子的高度（单位：cm）1222+1.532+342+4.5……（1）当桌子上放有x（个）碟子时，请写出此时碟子的高度（用含x的式子表示）；（2）分别从三个方向上看，其三视图如上图所示，厨房师傅想把它们整齐叠成一摞，求叠成一摞后的高度．26．已知一个几何体的三视图和有关的尺寸如图．（1）写出这个几何体的名称；（2）求出这个几何体的表面积．27．如图是几个正方体所组成的几何体的俯视图，小正方形中的数字表示该位置小正方块的个数．请画出这个几何体的主视图和左视图．28．已知：如图，AB和DE是直立在地面上的两根立柱，AB＝5m，某一时刻，AB在阳光下的投影BC＝4m．（1）请你在图中画出此时DE在阳光下的投影；（2）在测量AB的投影长时，同时测出DE在阳光下的投影长为6m，请你计算DE的长．2020年浙教版九年级数学下册《第3章投影与三视图》单元测试卷参考答案与试题解析一．选择题（共12小题）1．如图是某个几何体的展开图，该几何体是（）A．三棱柱B．三棱锥C．圆柱D．圆锥【分析】侧面为三个长方形，底边为三角形，故原几何体为三棱柱．【解答】解：观察图形可知，这个几何体是三棱柱．故选：A．【点评】本题考查的是三棱柱的展开图，考法较新颖，需要对三棱柱有充分的理解．2．如过正方体中有公共顶点的三条棱的中点切出一个平面，形成如图所示的几何体，其正确展开图为（）A．B．C．D．【分析】由平面图形的折叠及立体图形的表面展开图的特点解题．【解答】解：选项A、C、D折叠后都不符合题意，只有选项B折叠后两个剪去三角形与另一个剪去的三角形交于一个顶点，•与正方体三个剪去三角形交于一个顶点符合．故选：B．【点评】考查了截一个几何体和几何体的展开图．解决此类问题，要充分考虑带有各种符号的面的特点及位置．3．如图所示是某正方体的展开图，在顶点处标有数字，当把它折成正方体时，与13重合的数字是（）A．1和9B．1和10C．1和12D．1和8【分析】当把这个平面图形折成正方体时，左面五个正方形折成一个无盖的正方体，此时，1与13重合、2与4重合、5与7重合、10与12重合，右面一个正方形折成正方体的盖，此时8与2、4的重合点重合，9与1、13的重合点重合．【解答】解：当把这个平面图形折成正方体时，与13重合的数字是1、9；故选：A．【点评】本题是考查正方体的展开图，训练学生观察和空间想象的能力．4．如图给定的是纸盒的外表面，下面能由它折叠而成的是（）A．B．C．D．【分析】将A、B、C、D分别展开，能和原图相对应的即为正确答案．【解答】解：A、展开得到，不能和原图相对应，故本选项错误；B、展开得到，能和原图相对，故本选项正确；C、展开得到，不能和原图相对应，故本选项错误；D、展开得到，不能和原图相对应，故本选项错误．故选：B．【点评】本题考查了展开图折叠成几何体，熟悉其侧面展开图是解题的关键．5．如图，是一个正方体纸盒的展开图，若在其中的三个正方形A．B．C分别填上适当的数，使它们折成正方体后相对的面上的两个数互为相反数，则填入正方形A．B．C的三个数依次为（）A．1，﹣2，0B．0，﹣2，1C．﹣2，0，1D．﹣2，1，0【分析】正方体的表面展开图，相对的面之间一定相隔一个正方形确定出相对面，再根据相反数的定义解答．【解答】解：正方体的表面展开图，相对的面之间一定相隔一个正方形，“A”与“﹣1”是相对面，“B”与“2”是相对面，“C”与“0”是相对面，∵折成正方体后相对的面上的两个数互为相反数，∴填入正方形A．B．C的三个数依次为1、﹣2、0．故选：A．【点评】本题主要考查了正方体相对两个面上的文字，注意正方体的空间图形，从相对面入手，分析及解答问题．6．如图是一个正方体的平面展开图，若把它折成一个正方体，则与空白面相对的面的字是（）A．祝B．考C．试D．顺【分析】用正方体及其表面展开图的特点解题．【解答】解：这是一个正方体的平面展开图，共有六个面，其中面“考”与面“利”相对，“顺”与“祝”相对，“试”与空白面相对．故选：C．【点评】本题考查了正方体展开图的知识，注意正方体的空间图形，从相对面入手，分析及解答问题．7．如图几何体的主视图是（）A．B．C．D．【分析】依据从该几何体的正面看到的图形，即可得到主视图．【解答】解：由图可得，几何体的主视图是：故选：A．【点评】本题主要考查了三视图，解题时注意：视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．8．如图，由三个相同小正方体组成的立体图形的左视图是（）A．B．C．D．【分析】细心观察图中几何体中正方体摆放的位置，根据左视图是从左面看到的图形判定则可．【解答】解：从左边看竖直叠放2个正方形．故选：D．【点评】本题主要考查了几何体的三种视图和学生的空间想象能力，难度适中．9．从三个不同方向看一个几何体，得到的平面图形如图所示，则这个几何体是（）A．圆柱B．圆锥C．棱锥D．球【分析】由主视图和左视图可得此几何体为柱体，根据俯视图是圆可判断出此几何体为圆柱．【解答】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱．故选：A．【点评】此题考查利用三视图判断几何体，三视图里有两个相同可确定该几何体是柱体，锥体还是球体，由另一个视图确定其具体形状．10．某同学画出了如图所示的几何体的三种视图，其中正确的是（）A．①②B．①③C．②③D．②【分析】从正面看到的图叫做主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图．依此即可解题．【解答】解：根据几何体的摆放位置，主视图和俯视图正确．左视图中间有一条横线，故左视图不正确．故选：B．【点评】本题考查了三种视图及它的画法，看得到的棱画实线，看不到的棱画虚线．11．如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是（）A．B．C．D．【分析】根据题意：水杯的杯口与投影面平行，即与光线垂直；则它的正投影图是应是D．【解答】解：依题意，光线是垂直照下的，故只有D符合．故选：D．【点评】本题考查正投影的定义及正投影形状的确定．12．如图，白炽灯下有一个乒乓球，当乒乓球越接近灯泡时，它在地面上的影子（）A．越大B．越小C．不变D．无法确定【分析】根据中心投影的特点可知：在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长，所以白炽灯向上移时，阴影会逐渐变小．相反当乒乓球越接近灯泡时，它在地面上的影子变大．【解答】解：白炽灯向上移时，阴影会逐渐变小；相反当乒乓球越接近灯泡时，它在地面上的影子变大．故选：A．【点评】此题主要考查了中心投影的特点和规律以及相似形性质的运用．解题的关键是利用中心投影的特点可知在这两组圆形相似，利用其相似比作为相等关系求出所需要的阴影的半径，从而求出面积．二．填空题（共8小题）13．如图是由6个相同的正方形拼成的图形，请你将其中一个正方形移动到合适的位置，使它与另5个正方形能拼成一个正方体的表面展开图（请在图中将要移动的那个正方形涂黑，并画出移动后的正方形）．【分析】根据题意可知，结合展开图“1，4，1”格式作图，答案不唯一．【解答】解：或或等．【点评】主要考查了正方体的表面展开图．正方体的表面展开图的各种形式归类为“1，4，1”6种，“1，3，2”3种，“3，3”1种，“2，2，2”1种，共有11种．．14．将如图所示的图形剪去一个小正方形，使余下的部分恰好能折成一个正方体，下列编号为1、2、3、6的小正方形中不能剪去的是3（填编号）．【分析】根据正方体的展开图中每个面都有唯一的一个对面进行判断，可得答案．【解答】解：由图可得，3的唯一对面是5，而4的对面是2或6，7的对面是1或2，所以将如图所示的图形剪去一个小正方形，使余下的部分恰好能折成一个正方体，编号为1、2、3、6的小正方形中不能剪去的是3，故答案为：3．【点评】本题考查了展开图折叠成几何体，利用正方体的展开图中每个面都有唯一的一个对面是解题关键．15．如图是正方体的展开图，则原正方体相对两个面上的数字和的最大值是8．【分析】根据相对的面相隔一个面得到相对的2个数，相加后比较即可得出答案．【解答】解：根据所给出的图形可得：2和6是相对的两个面；3和4是相对两个面；1和5是相对的两个面，则原正方体相对两个面上的数字和最大值是8；故答案为：8．【点评】此题考查正方体相对两个面上的文字问题，解决本题的关键是根据相对的面的特点得到相对的两个面上的数字．16．如图所示，截去正方体一角变成一个新的多面体，这个多面体有7个面．【分析】截去正方体一角变成一个多面体，这个多面体多了一个面、棱不变，少了一个顶点．【解答】解：仔细观察图形，正确地数出多面体的面数是7．故答案为：7．【点评】本题考查了正方体的截面．关键是明确正方体的面数，顶点数，棱的条数，形数结合，求出截去一个角后得到的几何体的面数，顶点数，棱的条数．17．如图，正方形ABCD的边长为3cm，以直线AB为轴，将正方形旋转一周，所得几何体的左视图的面积是18cm2．【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【解答】解：正方形ABCD的边长为3cm，以直线AB为轴，将正方形旋转一周，所得几何体为半径为3圆柱体，该圆柱体的左视图为矩形；矩形的两边长分别为3cm和6cm，故矩形的面积为18cm2．故答案为：18cm2．【点评】本题考查了三视图的知识，左视图是从物体的左面看得到的视图，考查了学生细心观察能力和计算能力，属于基础题．18．如图是由若干个大小相同的小正方体堆砌而成的几何体，那么其三种视图中面积最小的是左视图．【分析】如图可知该几何体的正视图由5个小正方形组成，左视图是由3个小正方形组成，俯视图是由5个小正方形组成，易得解．【解答】解：如图，该几何体正视图是由5个小正方形组成，左视图是由3个小正方形组成，俯视图是由5个小正方形组成，故三种视图面积最小的是左视图．故答案为：左视图．【点评】本题考查的是三视图的知识以及学生对该知识点的巩固，难度属简单．解题关键是找到三种视图的正方形的个数．19．一个几何体有若干大小相同的小立方块搭成，如图分别是从它的正面、左面看到的形状图，则搭成该几何体最多需要14个小立方块．【分析】从主视图上弄清物体的上下和左右形状，从左视图上弄清楚物体的上下和前后形状，综合分析，即可得出答案．【解答】解：根据主视图和左视图可得：搭这样的几何体最多需要6+3+5＝14个小正方体；故答案为：14．【点评】本题考查了三视图的知识，主视图是从物体的正面看得到的视图，左视图是从物体的左面看得到的视图；注意主视图主要告知组成的几何体的层数和列数．20．如图，是由一些大小相同的小正方体组合成的简单几何体（1）图中有11块小正方体；（2）该几何体的主视图如图所示，请在下面方格纸中分别画出它的左视图和俯视图．【分析】（1）根据如图所示即可得出图中小正方体的个数；（2）读图可得，左视图有2列，每列小正方形数目分别为2，2；俯视图有4列，每行小正方形数目分别为2，2，1，1．【解答】解：（1）根据如图所示即可数出有11块小正方体；（2）如图所示；左视图，俯视图分别如下图：故答案为：（1）11．【点评】此题主要考查实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．三．解答题（共8小题）21．下图是一个长方体纸盒的展开图，请把﹣5，3，5，﹣1，﹣3，1分别填入六个长方形，使得按虚线折成长方体后，相对面上的两数互为相反数．【分析】根据题意，找到相对的面，把互为相反数的数字分别填入即可．【解答】解：如图所示：【点评】本题考查灵活运用长方体的相对面解答问题，立意新颖，是一道不错的题．22．如图，小华用若干个正方形和长方形准备拼成一个长方体的展开图．拼完后，小华看来看去总觉得所拼图形似乎存在问题．（1）请你帮小华分析一下拼图是否存在问题：若有多余块，则把图中多余部分涂黑；若还缺少，则直接在原图中补全．（2）若图中的正方形边长为2cm，长方形的长为3cm，宽为2cm，请直接写出修正后所折叠而成的长方体的容积：12cm3．【分析】（1）由于长方体有6个面，且相对的两个面全等，所以展开图是6个长方形（包括正方形），而图中所拼图形共有7个面，所以有多余块，应该去掉一个；又所拼图形中有3个全等的正方形，结合平面图形的折叠可知，可将第二行最左边的一个正方形去掉；（2）由题意可知，此长方体的长、宽、高可分别看作3厘米、2厘米和2厘米，将数据代入长方体的体积公式即可求解．【解答】解：（1）拼图存在问题，如图：（2）折叠而成的长方体的容积为：3×2×2＝12（cm3）．故答案为：12．【点评】本题考查了平面图形的折叠与长方体的展开图及其体积的计算，比较简单．23．如图是一个正方体的平面展开图，标注了A字母的是正方体的正面，如果正方体的左面与右面标注的式子相等．（1）求x的值．（2）求正方体的上面和底面的数字和．【分析】（1）正方体的表面展开图，相对的面之间一定相隔一个正方形确定出相对面，然后列出方程求解即可；（2）确定出上面和底面上的两个数字3和1，然后相加即可．【解答】解：正方体的表面展开图，相对的面之间一定相隔一个正方形，“A”与“﹣2”是相对面，“3”与“1”是相对面，“x”与“3x﹣2”是相对面，（1）∵正方体的左面与右面标注的式子相等，∴x＝3x﹣2，解得x＝1；（2）∵标注了A字母的是正方体的正面，左面与右面标注的式子相等，∴上面和底面上的两个数字3和1，∴3+1＝4．【点评】本题主要考查了正方体相对两个面上的文字，注意正方体的空间图形，从相对面入手，分析及解答问题．24．用平面截几何体可得到平面图形，在表示几何体的字母后填上它可截出的平面图形的号码．如A（1、5、6）；则B（1，3，4）；C（1，2，3，4）；D（5）；E（3，5，6）．【分析】分别分析其余四种图形的所有的截面情况，再写出答案．【解答】解：B三棱锥，截面有可能是三角形，正方形，梯形C正方体，截面有可能是三角形，四边形（矩形，正方形，梯形），五边形，六边形D球体，截面只可能是圆E圆柱体，截面有可能是椭圆，圆，矩形，因此应该写B（1、3、4）；C（1、2、3、4）；D（5）；E（3、5、6）．【点评】截面的形状既与被截的几何体有关，还与截面的角度和方向有关．对于这类题，最好是动手动脑相结合，亲自动手做一做，从中学会分析和归纳的思想方法．25．学校食堂厨房的桌子上整齐地摆放着若干相同规格的碟子，碟子的个数与碟子的高度的关系如下表：碟子的个数碟子的高度（单位：cm）1222+1.532+342+4.5……（1）当桌子上放有x（个）碟子时，请写出此时碟子的高度（用含x的式子表示）；（2）分别从三个方向上看，其三视图如上图所示，厨房师傅想把它们整齐叠成一摞，求叠成一摞后的高度．【分析】由表中给出的碟子个数与碟子高度的规律，可以看出碟子数为x时，碟子的高度为2+1.5（x﹣1）．【解答】解：由题意得：（1）2+1.5（x﹣1）＝1.5x+0.5（2）由三视图可知共有12个碟子∴叠成一摞的高度＝1.5×12+0.5＝18.5（cm）【点评】考查获取信息（读表）、分析问题解决问题的能力．找出碟子个数与碟子高度的之间的关系式是此题的关键．26．已知一个几何体的三视图和有关的尺寸如图．（1）写出这个几何体的名称；（2）求出这个几何体的表面积．【分析】（1）由三视图的特征，可得这个几何体应该是直三棱柱；（2）这个几何体的表面积应该等于两个直角三角形的面积和三个矩形的面积和．【解答】解：（1）直三棱柱（2分）（2）正视图是一个直角三角形，直角三角形斜边是10S＝2（×6×8）+8×4+10×4+6×4（6分）＝144（7分）即几何体的表面积为144cm2．（8分）【点评】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．27．如图是几个正方体所组成的几何体的俯视图，小正方形中的数字表示该位置小正方块的个数．请画出这个几何体的主视图和左视图．【分析】由已知条件可知，主视图有3列，每列小正方数形数目分别为3，2，4；左视图有3列，每列小正方形数目分别为2，3，4．据此可画出图形．【解答】解：如图，主视图及左视图如下：【点评】本题考查了作图﹣﹣三视图、由三视图判断几何体，本题画几何体的三视图时应注意小正方形的数目及位置．28．已知：如图，AB和DE是直立在地面上的两根立柱，AB＝5m，某一时刻，AB在阳光下的投影BC＝4m．（1）请你在图中画出此时DE在阳光下的投影；（2）在测量AB的投影长时，同时测出DE在阳光下的投影长为6m，请你计算DE的长．【分析】（1）根据已知连接AC，过点D作DF∥AC，即可得出EF就是DE的投影；（2）利用三角形△ABC∽△DEF．得出比例式求出DE即可．【解答】解：（1）作法：连接AC，过点D作DF∥AC，交直线BE于F，则EF就是DE的投影．（画图（1分），作法1分）．（2）∵太阳光线是平行的，∴AC∥DF．∴∠ACB＝∠DFE．又∵∠ABC＝∠DEF＝90°，∴△ABC∽△DEF．∴＝，∵AB＝5m，BC＝4m，EF＝6m，∴，∴DE＝7.5（m）．【点评】此题主要考查了平行投影的画法以及相似三角形的应用，根据已知得出△ABC ∽△DEF是解题关键．。
浙教版九年级数学下册第三章【投影与三视图】单元综合检测试题及解析
九年级数学下册第三章【投影与三视图】单元综合检测试题一、单选题（共10题；共30分）1.如图，从左面观察这个立体图形，能得到的平面图形是（）A. B. C. D.2.下列四个几何体中，它们的主视图、左视图、俯视图都是正方形的是（）A. B. C. D.3.如图是一个正方体被截去一角后得到的几何体，它的俯视图是( )A. B. C. D.4.一个立体图形的三视图如图所示．根据图中数据求得这个立体图形的表面积为（）A. 2πB. 6πC. 7πD. 8π5.太阳光线与地面成60°的角，照射在地面上的一只皮球上，皮球在地面上的投影长是，则皮球的直径是（）A. B. 15 C. 10 D.6.明明用纸（如图）折成了一个正方体的盒子，里面装了一瓶墨水，与其它空盒子混放在一起，只凭观察，选出墨水在哪个盒子中（）A. B. C. D.7.在下面的四个几何体中，它们各自的左视图与主视图不相同的是（）A. 正方体B. 三棱柱C. 圆柱D. 圆锥8.如图是一个正方体的平面展开图，若把它折成一个正方体，则与空白面相对的面的字是（）A. 祝B. 考C. 试D. 顺9.如图是某工厂要设计生产的正六棱柱形密封罐的立体图形，它的主视图是（）A. B. C. D.10.如图，是一个正方体的平面展开图，且相对两个面表示的整式的和都相等，如果，则E所代表的整式是（）A. B. C. D.二、填空题（共10题；共42分）11.一个几何体从正面、左面、上面看都是同样大小的圆，这个几何体是________ ．12.当你走向路灯时，你的影子在你的________，并且影子越来越________.13.如图是一个长方体的展开图，每个面上都标注了字母，如果F面在前面，B面在左面，（字母朝外），那么在上面的字母是________．14.一个几何体由12个大小相同的小立方体搭成，从上面看到的这个几何体的形状图如图所示，若小正方形中的数字表示在该位置小立方块的个数，则从正面看，一共能看到________ 个小立方块（被遮挡的不计）．15.如图，平面展开图折叠成正方体后，相对面上的两个代数式值相等，则x+y=________．16.小亮在上午8时，9时30分，10时，12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为________．17.直角坐标平面内，一点光源位于A（0，5）处，线段CD⊥x轴，D为垂足，C（4，1），则CD在x 轴上的影长为________ ，点C的影子的坐标为________ ．18.如图是一个长方体的表面展开图，其中四边形ABCD是正方形，根据图中标注的数据可求得原长方体的体积是________cm319.（1）侧面可以展开成一长方形的几何体有________；（2）圆锥的侧面展开后是一个________；（3）各个面都是长方形的几何体是________；20.如图，是由一些小立方块所搭几何体的三种视图，若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块，以搭成一个大正方体，至少还需要________个小立方块．三、解答题（共8题；共48分）21.如图，这是一个由大小相等的正方体堆成的几何体的俯视图，小正方形中的数字表示该位置的小正方体的个数，请你画出它的主视图和左视图．22.如图是一个粮仓（圆锥与圆柱组合体）的示意图，请画出它的三视图．23.有一个正方体，在它的各个面上分别标上数字1、2、3、4、5、6．小明、小刚、小红三人从不同的角度去观察此正方体，观察结果如图所示，问这个正方体各个面上的数字对面各是什么数字？24.如图为一机器零件的三视图．（1）请写出符合这个机器零件形状的几何体的名称；（2）若俯视图中三角形为正三角形，那么请根据图中所标的尺寸，计算这个几何体的表面积（单位：cm2）25.用小立方块搭一个几何体，使它的从正面和从上面看到的这个几何体的形状图如图所示，从上面看到的形状图中的小正方形中的字母表示该位置小立方块的个数，试回答下列问题；（1）x、z各表示多少？（2）y可能是多少？这个几何体最少由几个小立块搭成？最多呢？26.如图分别是两根木棒及其影子的情形．（1）哪个图反映了太阳光下的情形？哪个图反映了路灯下的情形？（2）在太阳光下，已知小明的身高是1.8米，影长是1.2米，旗杆的影长是4米，求旗杆的高；（3）请在图中分别画出表示第三根木棒的影长的线段．27.如图，花丛中有一路灯杆AB，在灯光下，大华在D点处的影长DE=3米，沿BD方向行走到达G点，DG=5米，这时大华的影长GH=5米．如果大华的身高为2米，求路灯杆AB的高度．28.如图是无盖长方体盒子的表面展开图．（1）求表面展开图的周长（粗实线的长）；（2）求盒子底面的面积．答案解析部分一、单选题1.【答案】A2.【答案】A3.【答案】A4.【答案】D5.【答案】B6.【答案】B7.【答案】B8.【答案】C9.【答案】A10.【答案】B二、填空题11.【答案】球12.【答案】后面；短13.【答案】C14.【答案】815.【答案】516.【答案】上午8时17.【答案】1；（5，0）18.【答案】1219.【答案】圆柱和棱柱；扇形；长方体20.【答案】54三、解答题21.【答案】22.【答案】23.【答案】解：从3个小立方体上的数可知，与写有数字1的面相邻的面上数字是2，3，4，6，所以数字1面对数字5面，同理，立方体面上数字3对6．故立方体面上数字2对4．24.【答案】解：（1）符合这个零件的几何体是直三棱柱；（2）∵△ABC是正三角形，又∵CD⊥AB，CD=2，=4，∴AC=°∴S表面积=4×2×3+2×4××2，=24+8（cm2）．25.【答案】解：（1）由图可知x=3，z=1；（2）y=1或2；最少由3+2+2+1+1+1+1=11块搭成；最多由3+2+2+2+1+1+1=12块搭成．26.【答案】解：（1）图2反映了太阳光下的情形，图1反映了路灯下的情形；（2）设旗杆的高为xm，根据题意得，解得x=6，所以旗杆的高为6m；（3）如图1中，FG为在路灯下的第三根木棒的影长；如图2，FG为在太阳光下的第三根木棒的影长．27.【答案】解：∵CD∥AB，∴△EAB∽△ECD，∴，即= ①，∵FG∥AB，∴△HFG∽△HAB，∴，即= ②，由①②得= ，解得BD=7.5，∴= ，解得：AB=7．答：路灯杆AB的高度为7m28.【答案】解：（1）如图所示：表面展开图的周长为：2a+2b+4c；（2）盒子的底面长为：a﹣（b﹣c）=a﹣b+c．浙教版九年级数学下册第三章【投影与三视图】单元综合检测试题及解析盒子底面的宽为：b﹣c．盒子底面的面积为：（a﹣b+c）（b﹣c）=ab﹣b2+2bc﹣ac﹣c2第11 页共11 页。
浙教版九年级下《第3章投影与三视图》单元测试含答案解析
《第3章投影与三视图》1．如图是一个正六棱柱，它的俯视图是（）A．B．C．D．2．如图，图1是一个底面为正方形的直棱柱；现将图1切割成图2的几何体，则图2的俯视图是（）A．B．C．D．3．如图所示的几何体的主视图是（）A．B．C．D．4．如图所示的物体是由四个相同的小长方体堆砌而成的，那么这个物体的左视图是（）A．B．C．D．5．如图是一个由多个相同小正方体堆积而成的几何体的俯视图，图中所示数字为该位置小正方形的个数，则这个几何体的主视图是（）A． B． C． D．6．长方体的主视图和左视图如图所示（单位：cm），则其俯视图的面积是cm2．7．由几个相同小正方体搭成的几何体的主视图与左视图如图所示，则该几何体最少由个小正方体搭成．8．如图是一个粮仓（圆锥与圆柱组合体）的示意图，请画出它的三视图．9．如图是由小立方体组成的几何体的俯视图，小正方形中的数字表示该位置小立方体的个数，请画出相应的主视图和左视图．10．画出下图中几何体的三种视图．11．下图是由一些相同的小正方形构成的几何体的三视图，这些相同的小正方体的个数是（）A．4个 B．5个 C．6个 D．7个12．一位美术老师在课堂上进行立体模型素描教学时，把14个棱长为1dm的正方体摆在课桌上成如图的形式，然后他把露出的表面都涂上不同的颜色，则被他涂上颜色部分的面积为（）A．33dm2B．24dm2C．21dm2D．42dm213．两个正方体形状的积木摆成如图所示的塔形平放于桌面上，上面正方体下底面的四个顶点恰好是下面相邻正方体的上底面各边的中点，并且下面正方体的棱长为1，则能够看到部分的面积是多少？14．一个几何体的三视图如图所示，它的俯视图为菱形．请写出该几何体的形状，并根据图中所给的数据求出它的侧面积．15．用小立方体搭成的几何体的主视图和左视图如图所示，则搭成这个几何体至少要多少个小立方体？最多要多少个小立方体？《第3章投影与三视图》参考答案与试题解析1．如图是一个正六棱柱，它的俯视图是（）A．B．C．D．【考点】简单几何体的三视图．【专题】几何图形问题．【分析】找到从上面看所得到的图形即可，注意看见的棱用实线表示．【解答】解：从上面看可得到一个正六边形．故选C．【点评】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图．2．如图，图1是一个底面为正方形的直棱柱；现将图1切割成图2的几何体，则图2的俯视图是（）A．B．C．D．【考点】简单几何体的三视图；截一个几何体．【专题】几何图形问题．【分析】俯视图是从物体上面看到的图形，应把所看到的所有棱都表示在所得图形中．【解答】解：从上面看，图2的俯视图是正方形，有一条对角线．故选C．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．3．如图所示的几何体的主视图是（）A．B．C．D．【考点】简单组合体的三视图．【专题】常规题型．【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【解答】解：几何体的主视图是：故选：A．【点评】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．4．如图所示的物体是由四个相同的小长方体堆砌而成的，那么这个物体的左视图是（）A．B．C．D．【考点】简单组合体的三视图．【分析】根据左视图，后排两层，前排一层，可得答案．【解答】解：后排两层，前排一层，故选：B．【点评】本题考查了简单组合体的三视图，注意左视图后排画在左边，前排画在右边．5．如图是一个由多个相同小正方体堆积而成的几何体的俯视图，图中所示数字为该位置小正方形的个数，则这个几何体的主视图是（）A． B． C． D．【考点】由三视图判断几何体；简单组合体的三视图．【分析】俯视图中的每个数字是该位置小立方体的个数，分析其中的数字，得主视图有3列，从左到右分别是3，3，2个正方形．【解答】解：由俯视图中的数字可得：主视图有3列，从左到右分别是3，3，2个正方形．故选C．【点评】本题考查了学生的思考能力和对几何体三种视图的空间想象能力．6．长方体的主视图和左视图如图所示（单位：cm），则其俯视图的面积是12 cm2．【考点】由三视图判断几何体．【专题】压轴题．【分析】主视图可得长方体的长与高，左视图可得长方体的宽与高，俯视图的面积=长×宽．【解答】解：易得长方体的长为4，宽为3，所以俯视图的面积=4×3=12cm2．【点评】解决本题的难点是根据所给视图得到长方体的长与宽，关键是理解俯视图的面积等于长方体的长×宽．7．由几个相同小正方体搭成的几何体的主视图与左视图如图所示，则该几何体最少由4个小正方体搭成．【考点】由三视图判断几何体．【专题】压轴题．【分析】仔细观察该几何体的主视图和左视图，发挥空间想象能力，便可得出几何体的形状．【解答】解：仔细观察物体的主视图和左视图可知：该几何体的下面最少要有三个小正方体，上面最少要有一个小正方体，故该几何体最少有4个小正方体组成．故答案为：4．【点评】本题考查了三视图的知识，主视图是从物体的前面看得到的视图，左视图是从物体的左面看得到的视图，考查了学生细心观察能力，属于基础题．8．如图是一个粮仓（圆锥与圆柱组合体）的示意图，请画出它的三视图．【考点】作图﹣三视图．【分析】认真观察实物，可得这个几何体的主视图和左视图都为长方形上面一个三角形，俯视图为一个有圆心的圆．【解答】解：正确的三视图如图所示：．【点评】本题考查实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．9．如图是由小立方体组成的几何体的俯视图，小正方形中的数字表示该位置小立方体的个数，请画出相应的主视图和左视图．【考点】作图﹣三视图；由三视图判断几何体．【专题】作图题．【分析】由已知条件可知，主视图有2列，每列小正方数形数目分别为2，3，左视图有2列，每列小正方形数目分别为3，2．据此可画出图形．【解答】解：如图所示：【点评】本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．10．画出下图中几何体的三种视图．【考点】作图﹣三视图．【分析】①主视图从左往右2列正方形的个数依次为2，1；左视图正方形的个数为2；俯视图从左往右2列正方形的个数依次为1，1；依此画出图形即可．②观察实物图，主视图是圆环；左视图是矩形，内侧有两条横着的虚线；俯视图是矩形，内侧有两条竖着的虚线．【解答】解：①如图所示：②如图所示：【点评】本题考查实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．11．下图是由一些相同的小正方形构成的几何体的三视图，这些相同的小正方体的个数是（）A．4个 B．5个 C．6个 D．7个【考点】由三视图判断几何体．【专题】数形结合．【分析】由俯视图可得最底层几何体的个数，由主视图和左视图可得几何体第二层正方体的个数，相加即可．【解答】解：俯视图中有4个正方形，那么最底层有4个正方体，由主视图可得第二层最多有2个正方体，有左视图可得第二层只有1个正方体，所以共有4+1=5个正方体．故选B．【点评】考查对三视图的理解应用及空间想象能力．只要掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就很容易得到答案．注意俯视图中正方形的个数即为最底层正方体的个数．12．一位美术老师在课堂上进行立体模型素描教学时，把14个棱长为1dm的正方体摆在课桌上成如图的形式，然后他把露出的表面都涂上不同的颜色，则被他涂上颜色部分的面积为（）A．33dm2B．24dm2C．21dm2D．42dm2【考点】几何体的表面积．【分析】分三层，每一层再分侧面与上表面两部分求出表面积，然后相加即可得解．【解答】解：最上层，侧面积为4，上表面面积为1，总面积为4+1=5（dm2），中间一层，侧面积为2×4=8，上表面面积为4﹣1=3，总面积为8+3=11（dm2），最下层，侧面积为3×4=12，上表面面积为9﹣4=5，总面积为12+5=17（dm2），5+11+17=33（dm2），所以被他涂上颜色部分的面积为33dm2．故选：A．【点评】本题考查了几何体的表面积，注意分三层，每一层再分侧面积与上表面两部分求解，注意求解的层次性．13．两个正方体形状的积木摆成如图所示的塔形平放于桌面上，上面正方体下底面的四个顶点恰好是下面相邻正方体的上底面各边的中点，并且下面正方体的棱长为1，则能够看到部分的面积是多少？【考点】简单组合体的三视图．【分析】根据正方形的性质求出小正方体的棱长，然后根据可看见的部分有小正方体的5个面，大正方体的四个面积再加一个大正方体减小正方体的面，然后计算即可得解．【解答】解：∵下面正方体的棱长为1，∴下面正方体的面的对角线为=，∴上面正方体的棱长为，可看见的部分有上面正方体的小正方形的5个面，面积为：5×（）2=，下面正方体的大正方形的4个完整侧面，面积为：4×12=4，两正方体的重叠面部分可看见的部分，面积为12﹣（）2=，所以，能够看到部分的面积为+4+=7．【点评】本题考查了几何体的表面积，正方体的性质，正方形的性质，求出上面小正方体的棱长是解题的关键．14．一个几何体的三视图如图所示，它的俯视图为菱形．请写出该几何体的形状，并根据图中所给的数据求出它的侧面积．【考点】由三视图判断几何体．【分析】有三视图可看出这个图形是个四棱柱，然后根据底面菱形的对角线求出菱形的边长，然后求出侧面积．【解答】解：该几何体的形状是直四棱柱，由三视图知，棱柱底面菱形的对角线长分别为4cm，3cm，∴菱形的边长==cm，棱柱的侧面积=×8×4=80（cm2）．【点评】本题要先判断出几何体的形状，然后根据其侧面积的计算方法进行计算即可．15．用小立方体搭成的几何体的主视图和左视图如图所示，则搭成这个几何体至少要多少个小立方体？最多要多少个小立方体？【考点】由三视图判断几何体．【分析】根据图形，主视图的底层最多有9个小正方体，最少有3个小正方形．第二层最多有4个小正方形，最少有2个小正方形．【解答】解：综合主视图和左视图，这个几何体的底层最多有3×3=9个小正方体，最少有3个小正方体，第二层最多有4个小正方体，最少有2个小正方体，那么搭成这样的几何体至少需要3+2=5个小正方体，最多需要4+9=13个小正方体．【点评】本题要分别对最多和最少两种情况进行讨论，然后根据“俯视图打地基，正视图疯狂盖，左视图拆违章”来分析出小正方体的个数．。
九年级下册数学单元测试卷-第3章 投影与视图-湘教版(含答案)
九年级下册数学单元测试卷-第3章投影与视图-湘教版(含答案)一、单选题(共15题，共计45分)1、把如图所示的纸片沿着虚线折叠，可以得到的几何体是（）A.三棱柱B.四棱柱C.三棱锥D.四棱锥2、下列各图中，可以是一个正方体的平面展开图的是（）A. B. C. D.3、如图中三视图对应的几何体是（）A.圆柱B.三棱柱C.圆锥D.球4、一个立体图形由4个相同的正方体组成，如果从左面看到的图形如图所示，那么这个立体图形不可能是（）A. B. C. D.5、下列四个图形中是三棱柱的表面展开图的是（）A. B. C. D.6、在下列几何体中，主视图、左视图、俯视图都相同的几何体是（）A. B. C. D.7、由一些完全相同的小正方体搭成的几何体的主视图和俯视图如图所示，则组成这个几何体的小正方体的个数是（）A.3B.4C.5D.4或58、下图为某物体的三视图，该物体的形状是（）A.三棱柱B.长方体C.正方体D.圆锥9、如图是由4个相同的小正方体组成的立体图形，这个立体图形的主视图是（）A. B. C. D.10、下列命题是假命题的是（）A.中心投影下，物高与影长成正比B.平移不改变图形的形状和大小 C.三角形的中位线平行于第三边 D.圆的切线垂直于过切点的半径11、下面四个几何体中，左视图是四边形的几何体共有（）A.1个B.2个C.3个D.4个12、如图所示是由四个大小相同的正方体组成的几何体，那么它的主视图是（）A. B. C. D.13、如图所示的正六棱柱的主视图是（）A. B. C.D.14、如图是一个包装纸盒的三视图(单位：cm)，则制作一个纸盒所需纸板的面积是( )A.75(1＋)cm2B.75(1＋)cm2C.75(2＋)cm2 D.75(2＋)cm215、如图是由若干个同样大小的正方体搭成几何体从上往下看到的图形，小正方形中的数字表示该位置立方体的个数，则这个几何体从正面看应该是（）A. B. C. D.二、填空题(共10题，共计30分)16、用若干个相同的小正方体搭一个几何体，该几何体的主视图、俯视图如图所示.若小正方体的棱长为1，则搭成的几何体的表面积是________.17、一个长方体的主视图和左视图如图所示（单位：cm），则其俯视图的面积是________cm2.18、如图1是边长为1的六个小正方形组成的图形，它可以围成图2的正方体，则图1中小正方形顶点A，B围成的正方体上的距离是________19、如图所示是由若干个大小相同的小正方体所搭成的几何体从三个方向看到的图形，则搭成这个几何体的小正方体的个数是________个20、用若干个大小相同的小立方块搭一个几何体，使得从正面和从上面看到的这个几何体的形状如图所示，则搭出这个几何体至少需要________个小立方体，最多需要________个小立方体.21、我们知道，平行光线所形成的投影称为平行投影，当平行光线与投影面________ ，这种投影称为正投影．22、小明的身高为1.6米，他在阳光下的影长为0.8米，同一时刻，测得校园的旗杆的影长为4.5米，则该旗杆的高为________米.23、一个几何体的三视图如图所示，那么这个几何体的侧面积是________ （结果保留π）24、如图，长方体中，，，，一只蚂蚁从点出发，以秒的速度沿长方体表面爬行到点，至少需要________分钟。
2023年春季浙教版数学九年级下册第三章 《投影与三视图》单元检测A(学生版)
2023年春季浙教版数学九年级下册第三章《投影与三视图》单元检测A 一、单选题（每题3分，共30分）1．（2021·南京）如图，正方形纸板的一条对角线重直于地面，纸板上方的灯（看作一个点）与这条对角线所确定的平面垂直于纸板，在灯光照射下，正方形纸板在地面上形成的影子的形状可以是（）A．B．C．D．2．（2022·菏泽）沿正方体相邻的三条棱的中点截掉一个角，得到如图所示的几何体，则他的主视图是（）A．B．C．D．3．（2022·徐州）如图，已知骰子相对两面的点数之和为7，下列图形为该骰子表面展开图的是（）A．B．C．D．4．（2020·绍兴）如图，三角板在灯光照射下形成投影，三角板与其投影的相似比为2：5，且三角板的一边长为8cm，则投影三角板的对应边长为（）A．20cm B．10cm C．8cm D．3.2cm 5．（2022·黄石）由5个大小相同的小正方体搭成的几何体如图所示，它的主视图是（）A．B．C．D．6．（2022·齐齐哈尔）由一些大小相同的小正方体搭成的几何体的主视图、左视图和俯视图都是如图所示的“田”字形，则搭成该几何体的小正方体的个数最少为（）A．4个B．5个C．6个D．7个7．（2022·龙东）如图是由若干个相同的小正方体搭成的一个几何体的左视图和俯视图，则所需的小正方体的个数最多是（）A．7B．8C．9D．108．（2021·雅安）甲和乙两个几何体都是由大小相同的小立方块搭成，它们的俯视图如图，小正方形中数字表示该位置上的小立方块个数（）A．甲和乙左视图相同，主视图相同B．甲和乙左视图不相同，主视图不相同C．甲和乙左视图相同，主视图不相同D．甲和乙左视图不相同，主视图相同9．（2022·柳州）如图，圆锥底面圆的半径AB=4，母线长AC=12，则这个圆锥的侧面积为（）A．16πB．24πC．48πD．96π10．（2022·广安）蒙古包可以近似地看作由圆锥和圆柱组成.下图是一个蒙古包的示意图，底面圆半径DE=2m，圆锥的高AC=1.5m，圆柱的高CD=2.5m，则下列说法错误的是（）A．圆柱的底面积为4πm2B．圆柱的侧面积为10πm2C．圆锥的母线AB长为2.25m D．圆锥的侧面积为5πm2二、填空题（每题3分，共18分）11．（2022·郴州）如图，圆锥的母线长AB=12cm，底面圆的直径BC=10cm，则该圆锥的侧面积等于cm2.（结果用含π的式子表示）12．（2022·常德）如图是一个正方体的展开图，将它拼成正方体后，“神”字对面的字是.13．（2022·青海）由若干个相同的小正方体构成的几何体的三视图如图所示，那么构成这个几何体的小正方体的个数是.14．（2021·徐州）如图，沿一条母线将圆锥侧面剪开并展平，得到一个扇形，若母线长l为8cm，扇形的圆心角θ=90°，则圆锥的底面圆半径r为cm.15．（2020·呼和浩特）一个几何体的三视图如图所示，则该几何体的表面积为．16．（2020·齐齐哈尔）如图是一个几何体的三视图，依据图中给出的数据，计算出这个几何体的侧面积是．三、解答题（共8题，共72分）17．一个几何体由若干的小立方块搭成下图是从上面看到的几何体的形状图，小正方形中数字表示在该位置上小立方块的个数，请画出从正面看和从左面看到的几何体的形状图.18．（2022七上·义乌月考）每个正方体相对两个面上写的数之和等于2．（1）求图1的正方体看不见的三个面上的数字的积．（2）现将两个这样的正方体黏合放置（如图2），求所有看不见的七个面上所写的数字的和．19．（2022·徐州）如图，公园内有一个垂直于地面的立柱AB，其旁边有一个坡面CQ，坡角∠QCN=30∘．在阳光下，小明观察到在地面上的影长为120cm，在坡面上的影长为180cm．同一时刻，小明测得直立于地面长60cm的木杆的影长为90cm（其影子完全落在地面上）．求立柱AB的高度．20．（2021·邵阳）某种冰激凌的外包装可以视为圆锥，它的底面圆直径ED与母线AD长之比为1:2.制作这种外包装需要用如图所示的等腰三角形材料，其中AB=AC，AD⊥BC.将扇形AEF围成圆锥时，AE，AF恰好重合.（1）求这种加工材料的顶角∠BAC的大小（2）若圆锥底面圆的直径ED为5cm，求加工材料剩余部分（图中阴影部分）的面积.（结果保留π）21．（2022九上·长清期中）如图，一路灯AB与墙OP相距20米，当身高CD=1.6米的小亮在离墙17米的D处时，影长DG为1米．（1）求路灯B的高度；（2）若点P为路灯，请画出小亮位于N处时，在路灯P下的影子NF（用粗线段表示出来）22．（2022·深圳模拟）如图，在单位长度为1的正方形网格中建立直角坐标系，一条圆弧恰好经过网格点A、B、C，请在网格图中进行下列操作（以下结果保留根号）：（1）利用网格找出该圆弧所在圆的圆心D点的位置，则D点的坐标为；（2）连接AD、CD，若扇形DAC是一个圆锥的侧面展开图，则该圆锥底面半径为；（3）连接AB，将线段AB绕点D旋转一周，求线段AB扫过的面积．23．（2020·攀枝花）实验学校某班开展数学“综合与实践”测量活动．有两座垂直于水平地面且高度不一的圆柱，两座圆柱后面有一斜坡，且圆柱底部到坡脚水平线MN的距离皆为100cm．王诗嬑观测到高度90cm矮圆柱的影子落在地面上，其长为72cm；而高圆柱的部分影子落在坡上，如图所示．已知落在地面上的影子皆与坡脚水平线MN互相垂直，并视太阳光为平行光，测得斜坡坡度i=1:0.75，在不计圆柱厚度与影子宽度的情况下，请解答下列问题：（1）若王诗嬑的身高为150cm，且此刻她的影子完全落在地面上，则影子长为多少cm？（2）猜想：此刻高圆柱和它的影子与斜坡的某个横截面一定同在一个垂直于地面的平面内．请直接回答这个猜想是否符合题意？（3）若同一时间量得高圆柱落在坡面上的影子长为100cm，则高圆柱的高度为多少cm？24．（2023七上·子洲月考）【问题情境】小圣所在的综合实践小组准备制作一些无盖纸盒收纳班级讲台上的粉笔．【操作探究】（1）图1中的哪些图形经过折叠能围成无盖正方体纸盒？（填序号）．（2）小圣所在的综合实践小组把折叠成6个棱长都为2dm的无盖正方体纸盒摆成如图2所示的几何体．①请计算出这个几何体的体积；②如果在这个几何体上再添加一些相同的正方体纸盒，并保持从上面看到的形状和从左面看到的形状不变，最多可以再添加个正方体纸盒．答案解析部分1．【答案】D【知识点】正方形的性质；中心投影【解析】【解答】A.因为正方形纸板重直于地面，故不能产生正方形的投影，不符合题意B.因为正方形的对角线互相垂直，中心投影后，影子的对角线仍然互相垂直，不符合题意D.上方投影比下方要长，故D选项符合题意故答案为：D.【分析】观察图形，根据正方形纸板放置的位置，可知不能产生正方形的投影，可对A作出判断；中心投影后，影子的对角线仍然互相垂直，可对B，C作出判断；中心投影物体的高和影长成比例，正方形对边相等，可对D作出判断.2．【答案】D【知识点】简单几何体的三视图【解析】【解答】解：从几何体的正面看可得到一个正方形，正方形的右上角处有一个看得见的小三角形画为实线，故答案为：D．【分析】根据所给的几何体对每个选项一一判断即可。
2019-2020学年度浙教版九年级数学下册第三章_投影与三视图 单元检测试卷(含答案)
第三章投影和三视图单元检测试卷 考试总分： 120 分考试时间： 120 分钟学校：__________ 班级：__________ 姓名：__________ 考号：__________ 一、选择题（共 10 小题，每小题 3 分，共 30 分）1.太阳发出的光照在物体上是_____，车灯发出的光照在物体上是_____．（） A.中心投影，平行投影 B.平行投影，中心投影 C.平行投影，平行投影D.中心投影，中心投影2.“皮影戏”作为我国一种民间艺术，对它的叙述错误的是（） A.它是用兽皮或纸板做成的人物剪影，来表演故事的戏曲 B.表演时，要用灯光把剪影照在银幕上 C.灯光下，做不同的手势可以形成不同的手影 D.表演时，也可用阳光把剪影照在银幕上3.下列图形中，不是正方体表面展开图的图形的个数（）A. 个B. 个C. 个D. 个4.图中的三棱柱的三视图是（）A.三个三角形,B.两个长方形和一个三角形C.三个长方形D.两个长方形，且长方形内有一条连接对边的点的线段和一个三角形5.如图所示的几何体，如果从正面观察它，得到的平面图形是（）A.B.C.D.6.如图 ，是由五个边长都是 的正方形纸片拼接而成的，现将图 沿虚线折成一个无盖的正方体纸盒（图 ）后，与线段 重合的线段是（）A. B.C.D.7.如图几何体的主视图是（）A.B.C.D.8.如图是由 个大小相同的正方体组成的几何体，它的左视图是（）A.B.C.D.9.如图是一个正方体的展开图，每个面内都标注了字母，则在展开前与面 相对的是（）A.面B.面C.面D.面10.如图，是由若干个大小相同的正方体搭成的几何体的俯视图，其中小正方形中的数字表示该位置上的正方体的个数，则这个几何体的左视图是（）A.B.C.D.二、填空题（共 10 小题，每小题 3 分，共 30 分）11.用小立方体搭几何体，主视图和俯视图如图所示，这样的几何正方体最少需要________个正方体，最多用________个．12.为了测量操场中旗杆的高度，小明学习了“太阳光与影子”，设计了如图所示的测量方案，根据图中标示的数据可知旗杆的高度为________．13.如图是一个正方体的展开图，如果从前面看是 ，从左面看是 ，那么从上面看是________．14.如图是同一时刻两根木杆的影子，则它们是________的光线形成的影子．15.如图所示，要使图中平面展开图按虚线折叠成正方体后相对面上两个数之和相等，则________．16.图是一个水平摆放的小正方体木块，图、是由这样的小正方体木块按一定的规律叠放而成．其中图的主视图有个正方形，图的主视图有个正方形，图的主视图有个正方形，按照这样的规律继续叠放下去，则图的主视图有________个正方形．17.长方体的主视图与俯视图如图所示，根据图中所示标尺寸，这个长方体的表面积为________．18.如图所示的几何体是由一些小正方体组合而成的，若每个小正方体的棱长都是，则该几何体俯视图的面积是________．19.下图是由一些相同的小正方体塔成几何体的三种视图，在这个几何体中，小正方体的个数是________．20.如图，用小立方块搭一几何体，从正面看和从上面看得到的图形如图所示，这样的几何体最少要________个立方块，最多要________个立方块．三、解答题（共 6 小题，每小题 10 分，共 60 分）21.已知如图，和是直立在地面上的两根立柱，，某一时刻在阳光下的投影．请你画出此时在阳光下的投影；在测量的投影时，同时测量出在阳光下的投影长为，请你计算的长．22.如图，这是一个由小立方体搭成的几何体的俯视图，小正方形中的数字表示在该位置的小立方体的个数，请你画出它的正视图与左视图．23.如图，该图形由个完全相同的小正方形排列而成．它是哪一种几何体的表面展开图？将数，，，，，填入小正方形中，使得相对的面上数字互为相反数．24.张明同学设计了某个产品的正方体包装盒如图所示，由于粗心少设计了其中一个顶盖，请你把它补上，使其成为一个两面均有盖的正方体盒子．共有________种弥补方法；任意画出一种成功的设计图（在图中补充）；在你帮忙设计成功的图中，要把，，，，，这些数字分别填入六个小正方形，使得折成的正方体相对面上的两个数相加得．（直接在图中填上）25.如图是一个由多个相同的小正方形堆积而成的几何体，从上面看得到平面图形，小正方形中的数字表示在该位置的小正方体的个数，请你画出该几何体从正面看到和从左面看到所得的平面图形．26.如图，已知一个由小正方体组成的几何体的左视图和俯视图．该几何体最少需要几块小正方体？最多可以有几块小正方体？答案1.B2.D3.B4.D5.C6.A7.A8.B9.B10.B11.12.13.14.点光源15.16.17.18.19.20.21.解：如图，为此时在阳光下的投影；∵，∴，∴，∴，即，解得，即的长为．22.解：主视图和左视图依次如下图：…23.解：∵图形由个完全相同的小正方形排列而成，∴是正方体的表面展开图；如图所示：24.；如图所示：；如图所示：．25.解：所画图形如下所示：26.解：俯视图中有个正方形，那么组合几何体的最底层有个正方体，由左视图第二层有个正方形可得组合几何体的第二层最少有个正方体，所以该几何体最少需要块小正方体；俯视图从上边数第一行的第二层最多可有个正方体，所以该几何体最多需要块小正方体．。
北京市2020〖人教版〗九年级数学下册第三章投影与三视图单元检测试卷
北京市2020年〖人教版〗九年级数学下册第三章投影与三视图单元检测试卷创作人：百里严守创作日期：202B.03.31审核人：北堂本一创作单位：雅礼明智德学校一、单选题（共10题；共30分）1.一物体及其正视图如下图所示，则它的左视图与俯视图分别是右侧图形中的（）.A. ①②B. ③④C. ①④D. ③②2.下面的四个图形中，每个图形均由六个相同的小正方形组成，折叠后能围成正方体的是（）A. B. C. D.3.如图的几何体，左视图是（）A. B. C. D.4.如图，一个几何体由5个大小相同、棱长为1的小正方体搭成，下列关于这个几何体的说法正确的是（）A. 从前面看到的形状图的面积为5B. 从左面看到的形状图的面积为3C. 从上面看到的形状图的面积为3D. 三种视图的面积都是45.如图是由七个相同的小正方体堆砌而成的几何体，则这个几何体的俯视图是（）A. B. C. D.6.如图，一个由6个大小相同、棱长为1的正方体搭成的几何体，下列关于这个几何体的说法正确的是（）A. 主视图的面积为6B. 左视图的面积为2C. 俯视图的面积为4D. 俯视图的面积为37.若一个几何体的三视图如图所示，则这个几何体是（）A. 三棱柱B. 四棱柱C. 五棱柱D. 长方体8.如图所示的平面图形能折叠成的长方体是（）A. B. C. D.9.如图是一个正方体，则它的表面展开图可以是（）A. B. C. D.10.一些完全相同的小正方形搭成一个几何体，这个几何体从正面和左面看所得的平面图形均如图所示，小正方体的块数可能有（）A. 7种B. 8种C. 9种D. 10种二、填空题（共10题；共33分）11.如图是一个正方体纸盒的展开图，当折成纸盒时，与点1重合的点是________．12.如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图的面积是________．13.如图，直三棱柱ABC－A1B1C1的侧棱长和底面各边长均为2，其主视图是边长为2的正方形，则此直三棱柱左视图的面积为 ________．14.如果一个几何体从某个方向看到的平面图形是圆，则该几何体可能是________ （至少填两种几何体）15.三棱柱的三视图如图所示，△EFG中，EF=8cm，EG=12cm，∠EGF=30°，则AB的长为________ cm．16.已知一个圆柱的侧面展开图是如图所示的矩形，长为6π，宽为4π，那么这个圆柱底面圆的半径为________．17.如图所示的几何体的三视图，这三种视图中画图不符合规定的是________ ．18.如图是由一些棱长为1的小立方块所搭几何体的三种视图．若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块，以搭成一个长方体，至少还需要________个小立方块．最终搭成的长方体的表面积是________．19.小明为自己是重庆一中的学子感到很自豪，他特制了一个写有“我爱重庆一中”的正方体盒子，其展开图如图所示，则原正方体中与“重”字所在的面相对的面上的字是________ ．20.如图，是由一些小立方块所搭几何体的三种视图，若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块，以搭成一个大正方体，至少还需要________个小立方块．三、解答题（共9题；共57分）21.小刚的桌上放着两个物品，它的三视图如图所示，你知道这两个物品是什么吗？22.如图，这是一个由大小相等的正方体堆成的几何体的俯视图，小正方形中的数字表示该位置的小正方体的个数，请你画出它的主视图和左视图．23.用若干个小立方块搭成一个几何体，使它从正面看与从左面看都是如图的同一个图．通过实际操作，并与同学们讨论，解决下列问题：（1）所需要的小立方块的个数是多少？你能找出几种？（2）画出所需个数最少和所需个数最多的几何体从上面看到的图，并在小正方形里注明在该位置上小立方块的个数．24.如图为7个正方体堆成的一个立体图形，分别画出从正面、左面、上面看这个几何体所看到的图形．25.如图是一个几何体的二视图，求该几何体的体积（л取3.14，单位：cm）26.如图，是由8个大小相同的小正方体组合成的简单几何体．（1）该几何体的主视图如图所示，请在下面方格纸中分别画出它的左视图和俯视图；（2）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的俯视图和主视图不变，那么请画出添加小正方体后所得几何体可能的左视图．27.如图，一墙墩（用线段AB表示）的影子是BC，小明（用线段DE表示）的影子是EF，在M处有一颗大树，它的影子是MN．（1）试判断是路灯还是太阳光产生的影子，如果是路灯产生的影子确定路灯的位置（用点P表示）．如果是太阳光请画出光线．（2）在图中画出表示大树高的线段．28.一个零件的主视图、左视图、俯视图如下图所示（尺寸单位：厘米），求一下这个零件的体积和表面积（写清计算过程）29.深圳市民中心广场上有旗杆如图①所示，某学校兴趣小组测量了该旗杆的高度，如图②，某一时刻，旗杆AB的影子一部分落在平台上，另一部分落在斜坡上，测得落在平台上的影长BC为16米，落在斜坡上的影长CD为8米，AB⊥BC；同一时刻，太阳光线与水平面的夹角为45°.1米的标杆EF竖立在斜坡上的影长FG为2米，求旗杆的高度．答案解析部分一、单选题1.【答案】D2.【答案】C3.【答案】B4.【答案】B5.【答案】C6.【答案】C7.【答案】A8.【答案】D9.【答案】B10.【答案】C二、填空题11.【答案】7和1112.【答案】313.【答案】214.【答案】圆锥、圆柱、球15.【答案】616.【答案】2或317.【答案】俯视图18.【答案】26；6619.【答案】中20.【答案】54三、解答题21.【答案】解：由图可知，其中一个物品的俯视图是圆，主视图和左视图都是长方体，由此可知该物品是圆柱；另一个物品的三个视图是大小不一样的长方形，由此可知该物品是长方体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020-2021学年九年级下册数学湘教新版《第3章投影与视图》
单元测试题
一．选择题
1．如图所示的（1）、（2）、（3）、（4）是一天中四个不同时刻的木杆在地面上的影子，将它们按时间先后顺序排列正确的一项是（）
A．（4）、（3）、（1）、（2）B．（1）、（2）、（3）、（4）
C．（2）、（3）、（1）、（4）D．（3）、（1）、（4）、（2）
2．如图，小明和小燕在院子里玩捉迷藏游戏，院子里有三堵墙，现在小明站在O点，小燕如果不想被小明看到，则不应该站的区域是（）
A．（1）B．（2）C．（3）D．（4）
3．从某个角度看一个几何体，看到的是一个圆，那么这个几何体不可能是（）A．圆柱B．圆锥C．球D．棱柱
4．如图1所示的四个物体中，主视图如图2的有（）
A．1个B．2个C．3个D．4个
5．由下列光线形成的投影不是中心投影的是（）
A．手电筒B．探照灯C．太阳D．电灯
6．如图，是从不同方向看同一物体所得到的视图，则该物体可能是（）
A．三棱锥B．五棱柱C．五棱锥D．三棱柱
7．平面展开图是下面名称几何体的展开图，立体图形与平面展开图不相符的是（）A．B．
C．D．
二．填空题
8．如图：桌上放着一摞书和一个茶杯，A，B，C分别是从物体的、、看到的．（选填“左面”、“前面”或“上面”）
9．平行投影是由光线形成的，太阳光线可以看成．
10．一个几何体分别从上面看、从左面看、从正面看，得到的平面图形如图所示，则这个几何体是．
11．一个几何体的三视图如图所示，那么这个几何体是．（填字母即可）
12．如图是两个立体图形的展开图，请你写出这两个立体图形的名称．
13．如图所示，在房子的屋檐E处安有一台监视器，房子前有一面落地的广告牌，那么监视器的盲区在．
14．两个物体映在地上的影子有时在同侧，有时在异侧，则这可能是投影．15．在画如图所示的几何体的三视图时，我们可以把它看成体和体的组合体．
三．解答题
16．四棱柱按如图粗线剪开一些棱，展成平面图形，请画出平面图来．
17．如图，是同一时刻两根木桩和它们的影子，小华想在图中画出形成木桩影子的光线，而且想知道它们是太阳的光线还是灯光的光线，你能帮她吗？
18．有一个小立方块，每一个面上分别写着数字1、2、3、4、5、6，有三个人分别从不同角度观察的结果如图所示，问这个小立方块相对的两个面上的数字分别是多少？
19．画出如图几何体的主视图、左视图与俯视图．
20．如图所示，在太阳光线照射下，应如何摆放木杆才能使其影子最长？画图进行说明．
21．如图所示是一个几何体的主视图和俯视图，求该几何体的体积（不取近似值）
参考答案与试题解析
一．选择题
1．解：太阳从东方升起最后从西面落下，木杆的影子应该在西面，
随着时间的变化影子逐渐的向北偏西，南偏西，正东方向的顺序移动，故它们按时间先后顺序进行排列为：（4）、（3）、（1）、（2）．
故选：A．
2．解：∵（1）、（2）、（4）区域均为视力盲区
∴站在（1）、（2）、（4）区域均不会被看见，
而（3）区在视力范围内
∴只要不站在（3）区就不会被看见．
故选：C．
3．解：A、圆柱的三视图为长方形，圆，长方形，不符合题意；
B、圆锥的三视图为等腰三角形，等腰三角形，圆及圆心，不符合题意；
C、球的三视图均为圆，不符合题意；
D、棱柱的主视图和左视图的轮廓均为长方形，是几棱柱俯视图就是几边形，没有圆，符
合题意；
故选：D．
4．解：从正面看主视图如图2的有第一个图形，第三个图形，第四个图形，第二个图形的主视图为：
故选：C．
5．解：中心投影的光源为灯光，平行投影的光源为阳光与月光，在各选项中只有C选项得到的投影为平行投影．
故选：C．
6．解：本题中三棱锥的俯视图不可能是五边形，五棱柱的三视图中不可能有三角形，三棱锥的俯视图也不可能是五边形，故选C．
7．解：选项B、C、D都符合，只有选项A中的平面展开图折叠后应是三棱柱，三棱锥的
平面展开图是四个三角形组成，故不相符的是A．
故选：A．
二．填空题
8．解：由图可以确定：
A是主视图，B是俯视图，C是左视图；
因此可以得到A、B、C分别是从物体的前面、上面、左面看到的．
9．解：平行投影是由平行光线形成的，太阳光线可以看成平行光线．
10．解：根据主视图和左视图为矩形判断出是柱体，根据俯视图是圆可判断出这个几何体应该是圆柱．
故答案为：圆柱．
11．解：如图，俯视图为三角形，故可排除A、B．主视图以及侧视图都是矩形，可排除D，故选C．
12．解：观察图形，由立体图形及其表面展开图的特点可知：（1）为正方体，（2）是圆锥．13．解：由图知：在视点E的位置，看不到AB段，因此监视器的盲区在△ABD所在的区域．14．解：在点光源下不同的位置形成的影子的方向和长短不确定，所以当两个物体映在地上的影子有时在同侧，有时在异侧，则这可能是中心投影．
15．解：观察图形可知，在画如图所示的几何体的三视图时，我们可以把它看成圆锥体和圆柱体的组合体．
故答案为：圆锥；圆柱．
三．解答题
16．解：作图如下：
17．解：分别过木桩的顶端和它影子的顶端作直线，会发现两直线交于一点，则可知形成木桩影子的光线为灯光的光线．
18．解：从3个小立方体上的数可知，
与写有数字1的面相邻的面上数字是2，3，4，6，所以数字1面对数字5面，
同理，立方体面上数字3对6．
故立方体面上数字2对4．
19．解：（1）如图所示：
（2）如图所示：
20．解：当木杆与太阳光线垂直时如图：
．
21．解：该几何体的体积为：
π×102×32+30×25×40
＝（3200π+30000）cm3．。
