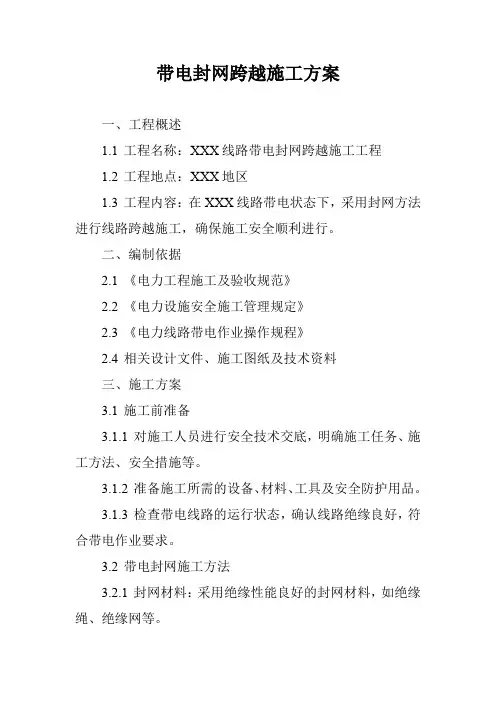

带电封网跨越施工方案一、工程概述1.1 工程名称:XXX线路带电封网跨越施工工程1.2 工程地点:XXX地区1.3 工程内容:在XXX线路带电状态下,采用封网方法进行线路跨越施工,确保施工安全顺利进行。
二、编制依据2.1 《电力工程施工及验收规范》2.2 《电力设施安全施工管理规定》2.3 《电力线路带电作业操作规程》2.4 相关设计文件、施工图纸及技术资料三、施工方案3.1 施工前准备3.1.1 对施工人员进行安全技术交底,明确施工任务、施工方法、安全措施等。
3.1.2 准备施工所需的设备、材料、工具及安全防护用品。
3.1.3 检查带电线路的运行状态,确认线路绝缘良好,符合带电作业要求。
3.2 带电封网施工方法3.2.1 封网材料:采用绝缘性能良好的封网材料,如绝缘绳、绝缘网等。
3.2.2 封网操作:在带电线路两侧设置安全距离,采用专用工具将封网材料固定在导线上,确保封网牢固可靠。
3.2.3 跨越施工:在封网状态下进行线路跨越施工,施工人员应穿戴好安全防护用品,严格按照施工方案进行操作。
3.3 施工安全措施3.3.1 施工前对带电线路进行绝缘测试,确认线路绝缘良好。
3.3.2 施工人员应穿戴好安全防护用品,包括绝缘手套、绝缘鞋、安全帽等。
3.3.3 施工过程中,设置专职安全监护人,负责监督施工安全,发现安全隐患及时制止并整改。
3.3.4 施工现场设置警示标志,提醒过往行人及车辆注意安全。
3.3.5 遇有大风、雨雪等恶劣天气,暂停施工,确保施工安全。
四、施工进度计划根据工程实际情况,制定合理的施工进度计划,确保施工顺利进行。
五、施工质量保证措施5.1 严格按照施工方案及施工规范进行施工,确保施工质量。
5.2 施工过程中,定期对施工质量进行检查,发现问题及时整改。
5.3 施工完成后,进行验收,确保施工质量符合要求。
六、环境保护措施6.1 施工过程中,遵守环境保护法律法规,减少施工对环境的影响。
6.2 合理堆放施工材料,避免占用农田、破坏植被等。
带电跨越110kV线路封网施工方案
110kV送出线路工程悬索封网跨越110kV线路施工方案*****工程公司2021年02月签审页批准:年月日审核:年月日审核:年月日编写:年月日一、编制依据1二、工程概况1三、跨越概况1四、施工组织措施2五、施工技术措施3六、施工步骤及方法6七、施工现场布置图13八、主要工器具材料配置15九、施工质量控制及验收标准15十、应急预案18一、编制依据1.1《跨越电力线路架线施工规程》(DL5106-1999)1.2《国家电网公司基建安全管理规定》(基建〔2011〕1753号)1.3《电力建设安全工作规程(架空送电线路部分)》L5009.2-2004)1.4《电力建设安全工作规程第2部分:电力线路》DL5009.2-20131.5《110kV〜750KV架空输电线路施工及验收规范》GB50233—20141.6《国家电网公司输变电工程典型施工方法》1.7《架空送电线路跨越放线施工工艺设计手册》1.8设计提供的本工程施工图纸二、工程概况2.1本工程为三峡新能源淳化农光互补竞价光伏项目110kV送出线路工程,线路沿永久方案路径架设至110kV淳寺线94#-95#交汇处,与其架空搭接。
线路全线新建单回架空线路总长4.146km,导线采用JL/G1A-300/40钢芯铝绞线,地线采用一根GJ-80镀锌钢绞线,另一根采用48芯OPGW光缆。
共计使用25基杆塔。
2.2架线施工范围:本次导地线放线跨越段为#05〜#06塔,放线段长度为145m。
三相导线采用JL/G1A-300/40钢芯铝绞线,地线采用一根GJ-80镀锌钢绞线,另一根采用48芯OPGW光缆张力场设置在#06,牵引场设置在#5。
2.3本工程#05〜#06档在架线时跨越中略风电送出线路110kV和土线#04至#05,根据跨越点实际情况,利用跨越档距两边的新建杆塔作支承体搭设悬索架空网进行跨越110kV和土线架线施工。
为使本次跨越施工的安全畅通和保证架线施工安全,特编制本跨越施工方案。
带电跨越放紧线施工方案
高头窑110kV变-红庆梁煤矿110kV输电线路线路架设(带电跨越)施工方案———四川昆仑电力工程有限公司-—红庆梁煤矿110kV输变电工程项目部二○一三年七月目录1.适用范围 (1)2. 编写依据 (1)3. 施工概况 (1)4。
作业流程 (2)4。
1作业(工序)流程图 (2)4。
2 工序安排 (2)5. 安全风险辨析与预控 (2)6。
作业准备 (3)6.1 人员配备 (3)6.2 主要工器具及仪器仪表配置 (3)7.作业方法 (4)7.1施工准备: (5)7。
2。
1 跨越架搭设 (5)7.2.2 牵张场地布置 (6)7.2。
3 放线滑车悬挂 (7)7.2。
4 导引绳展放 (7)7.2。
5 牵引绳及导地线展放 (8)7。
2。
6 导地线连接 (9)7。
2。
7 导地线紧线 (9)7。
2。
8 平衡挂线................................................ 错误!未定义书签。
8. 质量控制措施及检验标准 (10)8.1质量控制措施 (10)8。
2质量控制表单 (12)8.3检验标准 (12)1.适用范围本施工方案适用于红庆梁煤矿110kV输电线路,带电跨越(电力线路)张力架线施工作业。
2。
编写依据为确保该红庆梁煤矿110kV输电线路架线施工作业顺利成,根据被跨越电力线路的运行单位达拉特旗供电局要求,带电跨越放紧线施工(被跨越电力线路不停电)。
严格按照:DL5009.2 《电力建设安全工作规程》(架空电力线路部分);DL5106-1999 《跨越电力线路架线施工规程》;DL/T5168-2002 《110~500kV架空送电线路工程施工质量及评定规程》;GB50233-2005 《110kV-500kV架空电力线路施工及验收规范》进行施工作业并结合施工现场情况,特制定本施工方案3.施工概况该线路共8.6km/32基塔,其中#1号塔-#19号塔为单回路5。
1km,#19号塔—#32号塔为双回路3。
带电搭设跨越架进行跨越专项施工方案
线路工程工程公司一、工程概况导线采用 LGJ-300/40 钢芯铝绞线;一侧采用 GJ-50 镀锌钢绞线,一侧采用 OPGW 光缆。
根据设计,该线路需带电跨越 10kV 电力线路 2 处。
为保证跨越施工的安全,根据现场情况,特制定如下方案。
二、组织措施项目经理:项目总工:项目部安全员:项目部质量员:项目部技术员:停送电联系人:现场工作负责人:施工现场安全员:现场技术员:三、10kV 电力线交叉跨越明细及相关设备情况(一)110kV 汾西-霍州牵引站送电线路 1#-2#跨越 10kV 煤气化 859 线路相关设备情况:(1)新建线路情况:塔号 1# 耐张段:1#—3# 跨越档:1#—2# 跨越角度:90° 跨越点垂直距离: 25 米。
跨越点距最近杆塔距离:距 2#塔11 米。
-1-塔型 1D-J4-21 档距:265 米档距:66 米塔号 2#塔型 2C-ZM3-36线路工程工程公司(2)被跨线路情况: 10kV 线路跨越点线高:10 米,线宽:1 米。
(二)110kV 汾西-霍州牵引站送电线路 6#-7#跨越 10kV 岭南煤矿 850 主干线 16#-17# 相关设备情况:(1)新建线路情况:塔号 6# 耐张段:6#—8# 跨越档:6#—7# 跨越角度:89° 跨越点垂直距离: 14 米。
跨越点距最近杆塔距离:距 7#塔 40 米。
(2)被跨线路情况:10kV 线路跨越点线高:8 米,线宽:1 米。
塔型 1D-J2-18 档距:487 米档距:267 米塔号 7# 塔型 1D-ZM2-24四、施工步骤及方法跨越方法:带电搭设跨越架进行跨越。
1、带电搭设跨越架进行跨越:(一)施工步骤:(1)在被跨越线路的交叉点带电搭设跨越架。
(2)新建线路利用跨越架进行带电跨越施工。
(3)跨越工作结束后,拆除跨越架。
(二)跨越架的搭设:(1)跨越架全部采用杉木杆搭设。
根据施工线路导地线展放位置确定跨越架的具体位置。
带电跨越110kv线路方案
带电跨越110kv线路方案随着现代化的高速发展,电力已成为我们生活中不可或缺的一部分。
但是,发展电力也需要一定的技术支持和保障措施,其中带电跨越110kv线路就是其中之一。
一、什么是带电跨越110kv线路?带电跨越110kv线路是指在高压输电线路中进行施工或维护时,不停电进行检修等工作的一种模式,使用该技术可以减少停电时间,提高电力供应的连续性。
此技术主要适用于110kV及以下电压等级的输电线路。
二、带电跨越110KV线路方案1.带电作业用具带电作业用具是带电跨越110kv线路的必备工具,它可以用来传递工作人员和工作用具。
带电作业用具主要包括直流架(T字架),导线夹,耐张夹,爬杆架等。
2.带电跨越设备带电跨越设备是在带电作业用具的基础上,能够更好地完成施工和维护工作的工具。
带电跨越设备的主要分类有两种:一种是在直流架上进行工作的带电跨越设备,包括借电梯、高压隔离线及隔离手摇车等;另一种是在导线上进行工作的带电跨越设备,包括宽带电跨越架、宽带隔离器及带电抹灰机等。
当然,还有其它更先进、更高效的带电跨越设备,如机器人等。
3.带电跨越操作方法带电跨越的操作方法决定了其实际操作效果。
一般来说,带电跨越有两种方式,一种是手持方式,即由工作人员手持带电跨越设备进行施工和维护工作;另一种是钢索方式,即在导线上架设钢索,并通过钢索来进行施工和维护工作。
手持方式适用于简单工作,如换电气管;而钢索方式适用于较长的跨越距离或重载物品。
4.风险控制带电跨越110kv线路的工作并不是非常安全的,因此必须严格控制安全风险。
风险控制包括以下方面:安全防护措施,如固定带电作业用具;人员培训和考核,保证工作人员具备相关专业知识和职业技能;现场管理和安全监督,实时掌控现场情况,及时响应和处理意外事件。
三、带电跨越110KV线路的优缺点带电跨越110kv线路的优点主要是可靠性高、设备故障率低、停电时间短等;而其缺点也比较明显,主要包括成本较高、风险较大等方面。
迪尼玛索桥带电跨越架跨越施工组织方案
220kV牛海送电线改造工程带电跨越220kV营牛一线、66kV海牛甲乙线施工技术方案万宏科技发展2008年10月2日220kV牛海送电线改造工程带电跨越220kV营牛一线、66kV海牛甲乙线施工技术方案第一部分:技术措施一.现场概况1、220KV牛海线G6#~G7#,在海城牛海线K8+761M~K9+020M处,跨220kV 营牛一线及66kV海牛甲乙线。
2、G6#~G7#档距259米,呼称高度均为46米。
根据现场调查,220kV营牛一线在跨越期间不停电,且其架空地线距地面高达36米,同时66kV海牛甲乙线在跨越档正下方,跨越宽度大,搭设跨越架的施工方法不能奏效,必须采用新的跨越技术解决这个难题。
本工程计划采用迪尼玛软索带电跨越新技术的方案进行架线施工,空中进行支架封网,以确保220kV营牛一线、66kV海牛甲乙线及施工中人身、设备安全。
利用迪尼玛绳密度轻的特点,可用跨越档两端的跨越塔作支撑,用跨越塔代替现在的跨越架,用迪尼玛绳在跨越档间架设起跨越承载索,在跨越点的承载索下悬挂绝缘吊桥,用迪尼玛绳翻越过绝缘吊桥作引绳,牵引都从绝缘吊桥上方通过,万一落下,仅落在绝缘吊桥上,不会落在带电线路或跨越物上,架线施工在可靠的安全保护下进行。
根据规要求,为保证安全、优质完成跨越作业,特制定本方案。
本方案只适用于本次220kV海牛线改造工程的带电跨越施工。
二.施工方案(一)承载索迪尼玛绳性能迪尼玛纤维的密度轻;伸缩率比一般纤维小;具有良好的电气绝缘性能,强度是同直径普通钢丝绳的1.5倍左右。
经过试验,一根长3.7米的迪尼玛绳在640kV的试验电压下持续5分钟没有被击穿,同时还有较好的抗紫外线性能,这些特性很适合作带电跨越的绝缘索具,迪尼玛纤维比目前其他纤维的电气绝缘性能和力学性能都要好得多。
经过施工受力计算,综合考虑各种因素,带电跨越的承载索选用直径φ14.5迪尼玛绳比较合适,它的拉断力为179kN、单位长度重量1.65N/m。
带电跨越架施工方案
带电跨越架施工方案带电跨越架施工方案:一、施工准备工作1.组织施工人员,分工合理,明确责任。
2.编制施工计划,制定具体施工方法和措施。
3.准备必要的材料和工具,包括带电跨越架、绝缘杆、绝缘鞋等。
4.组织培训,确保施工人员了解带电跨越架的使用方法和安全注意事项。
二、施工过程1.选址:选择合适的位置搭设带电跨越架,要考虑到电缆的走向和跨越的距离。
2.架设带电跨越架:根据实际情况确定合理的架设高度和角度,用绝缘杆将带电跨越架固定在地面上。
3.安装支撑杆:根据跨越的距离,安装适当数量的支撑杆,确保带电跨越架的稳定性。
4.安装绝缘装置:在带电跨越架的顶部和侧面安装绝缘装置,以保证带电跨越架和电缆之间的绝缘。
5.测试安全性:在架设完带电跨越架后,对其进行测试,确保其与电缆之间的绝缘安全可靠。
6.全面验收:对带电跨越架的架设情况、安装绝缘装置的质量等进行全面验收,确保其符合相关标准和要求。
三、施工安全措施1.严格执行带电作业操作规程,确保施工操作安全可靠。
2.施工人员必须佩戴绝缘鞋和其他相应的安全防护设备,确保身体绝缘。
3.带电跨越架的架设和维护必须由经过专门培训和持有效操作证件的人员进行。
4.施工现场要进行标明警示标识,确保人员远离施工区域。
5.在施工现场设置安全警戒线,严禁未经许可的人员进入。
四、施工后的处理1.对施工过程中产生的垃圾和废弃物进行分类处理,并做好相应的记录。
2.对带电跨越架进行定期维护和检查,确保其正常运行。
3.对施工过程中出现的问题和意见进行总结和反馈,不断改进施工方案和方法。
总结:带电跨越架的施工是一项具有一定难度和风险的工作,需要施工人员具备一定的专业知识和技能。
在施工过程中,要严格执行相应的安全操作规程和措施,确保施工人员的安全和电力设施的正常运行。
希望本方案能对带电跨越架施工提供一定的参考和帮助。
架空输电线路带电封网跨越施工方案
架空输电线路带电封网跨越施工方案在凤凰-西山-东郊750kV 输电线路工程施工中,跨越电力线路较多,220kV 送电线路跨越7 次,110kV 送电线路跨越5 次,35kV 送电线路跨越 4 次,跨越线路较高,跨越交叉角度较小,普通的钢管跨越架及竹子跨越架很难搭设,搭设跨越架占地面积较大,征用土地困难,被跨越的电力线路多是重要的供电线路,办理停电跨越困难,为了确保工期,安全施工,为此项目部QC 小组针对带电跨越施工进行研究,确定采用带电封网方式进行跨越施工,下面以带电跨越220kV 凤嘉线一、二回线路为例进行阐述。
新建凤凰-西山-东郊750kV 输电线路工程架线跨越凤嘉220kV 一、二回送电线路施工,属于大型基建作业现场。
被跨越的凤嘉220kV 一、二回送电线路是凤凰变电所的重要输出线路通道,根据现场勘测,被跨越220kV 凤嘉线为同塔双回线路,被跨越线路较高,停电施工难度较大,故采取带电封网的方式跨越作业,为保证跨越架线施工顺利完成以及被跨线路安全运行,特编制如下作业方案。
01工程概况凤凰-西山-东郊750kV 输电线路工程施工Ⅰ标段起自新疆维吾尔自治区昌吉州玛纳斯县的750kV 凤凰变电站,止于止于呼图壁县呼图壁河东岸J25,路径长度64.581km,单回路架设导地线,共计139 基铁塔,设计风速为29m/s、31m/s ,最大设计覆冰为10mm ,导线型号:LGJ-400/50 ;地线型号:JLB20A-150 和GJ-120、OPGW-150 和OPGW120 。
02作业内容2.1 跨越基本情况G1-G10 放线段架线施工时,在G2-G3 档内跨越凤嘉220kV一、二回送电线路,跨越位置在凤嘉220kV 一、二回送电线路0002 号和0003 号铁塔之间,距0002 号塔136m 处。
本线路G2-G3 档距为368m;G2 塔型为JG3H-48m,全高66m,导线横担宽度为23m ;G3 塔型为ZB292H-57m,全高64.4m,导线横担宽度为39.6m;两塔位挂点间高差为9m。
带电跨越架施工方案
带电跨越架施工方案1. 引言带电跨越架施工是一种在高压输电线路上进行的施工方法。
它可在高压线路下悬挂并安装架设输电线路,减少因为施工需要切断电力供应而导致的停电时间。
本文将介绍带电跨越架施工的方案及相关注意事项。
2. 施工准备工作在进行带电跨越架施工前,必须进行充分的准备工作,以确保施工的安全性和施工质量。
2.1 安全评估在施工开始前,必须进行详尽的安全评估。
评估包括确定施工区域的电流负荷、确定施工的时机、评估施工人员的技能和装备等。
如果发现存在安全隐患,则需要采取相应的措施进行修复或改进,以确保施工的安全性。
2.2 施工团队组建组建一支合适的施工团队非常重要。
团队成员应具备丰富的经验和技能,能够熟练操作施工设备,并且能够在高压电线下安全工作。
同时,团队成员还应具备良好的沟通和协作能力,以确保施工过程的顺利进行。
2.3 施工设备准备在进行带电跨越架施工前,必须准备好必要的施工设备。
这些设备包括电力绝缘手套、绝缘鞋、安全带、绝缘工具等。
同时,还需要确保这些设备的质量和状态良好,以保证施工的安全性。
3. 施工步骤带电跨越架施工包括以下主要步骤:3.1 施工区域划定首先,需要确定带电跨越架的施工区域。
施工区域应远离高压电线的辐射范围,以确保施工人员的安全。
3.2 架设跨越架在施工区域内,需要架设跨越架。
跨越架的选择应根据实际情况进行,通常包括staking架、管状架等。
架设跨越架时,需要确保每个支撑点的稳固性,以防止其因受力过大而倒塌。
3.3 安装输电线路在跨越架上安装好之后,需要安装输电线路。
在此过程中,需要注意线路的张力、绝缘和接地等问题。
确保输电线路的安装质量,以保证电力的正常传输。
3.4 施工完成在完成带电跨越架的施工后,需要进行必要的检查和测试,以确保施工质量和安全性。
如果发现任何问题,应及时修复。
4. 安全注意事项在进行带电跨越架施工时,必须严格遵守相关的安全规定和操作规程。
以下是一些常见的安全注意事项:•操作人员必须佩戴符合要求的个人防护装备,包括电力绝缘手套、绝缘鞋、安全带等。
跨越施工方案(3篇)
第1篇一、项目背景随着我国经济的快速发展,基础设施建设项目日益增多,其中电力、通信、油气等管道的跨越施工成为一项重要的工程任务。
跨越施工是指在特定环境下,对现有道路、河流、铁路等设施进行改造或新建,以满足管道、线路等设施的安全、稳定运行。
为确保跨越施工的顺利进行,特制定本跨越施工方案。
二、项目概况1. 项目名称:某地区跨越施工项目2. 项目地点:某地区3. 项目内容:对现有道路、河流、铁路等设施进行改造或新建,以满足电力、通信、油气等管道的安全、稳定运行。
4. 施工工期:预计6个月5. 施工单位:某施工单位三、施工组织设计1. 施工队伍(1)项目经理:负责全面协调、组织、指挥施工,确保施工质量、进度、安全。
(2)技术负责人:负责技术指导、方案制定、技术交底等。
(3)施工员:负责现场施工管理、技术指导、安全监督等。
(4)施工班组:负责具体施工任务。
2. 施工进度计划(1)前期准备阶段:1个月(2)施工阶段:4个月(3)验收阶段:1个月四、施工方案1. 施工方法(1)道路跨越:采用预应力混凝土管涵、桥梁等形式进行跨越。
(2)河流跨越:采用钢管桩、钢架结构等形式进行跨越。
(3)铁路跨越:采用预应力混凝土管涵、桥梁等形式进行跨越。
2. 施工工艺(1)道路跨越施工工艺:1)测量放线:根据设计图纸,进行现场测量放线,确保施工精度。
2)基础施工:根据设计要求,进行基础施工,确保基础稳定性。
3)管涵制作:根据设计要求,进行管涵制作,确保管涵质量。
4)管涵安装:将管涵安装到指定位置,确保安装精度。
5)回填压实:对管涵周围进行回填压实,确保回填质量。
(2)河流跨越施工工艺:1)测量放线:根据设计图纸,进行现场测量放线,确保施工精度。
2)基础施工:根据设计要求,进行基础施工,确保基础稳定性。
3)钢管桩施工:采用钢管桩进行基础加固,确保钢管桩质量。
4)钢架结构施工:根据设计要求,进行钢架结构施工,确保钢架结构质量。
5)管道安装:将管道安装到指定位置,确保安装精度。
带电跨越架施工方案
带电跨越架施工方案带电跨越架施工方案是指在偏离地面的地点跨越输电线路或其他带电设备的架子。
以下是一个典型带电跨越架施工方案的概述,共计700字。
一、前期准备工作在施工前,应先进行调查和技术论证,确保施工方案的可行性。
并与供电部门协商,制定出带电跨越架施工的时间和地点等相关安排。
二、施工准备1. 人员准备:组织并安排经验丰富且掌握特殊电力设备施工技术的施工人员,确保他们熟悉电力设备维保和施工的流程和技术要求。
同时,为施工人员统一发放必要的个人防护用品,并进行必要的安全教育和培训。
2. 设备准备:根据实际情况,购买或租赁必要的特殊电力设备,如带电跨越架、钢管、吊车等,并对这些设备进行检查和保养,确保其工作正常。
3. 材料准备:根据施工需要,准备好各种必要的辅助材料和配件,如钢绳、安全带、螺栓等,并对这些材料进行检查和保养,确保其质量达标。
三、安全措施1. 建立警示区域:在施工现场周围,设置明显的安全警示标志,并划定安全警示区域。
禁止非施工人员进入安全警示区域,以防止触电事故的发生。
2. 人员防护:施工人员必须穿戴个人防护用品,如绝缘鞋、绝缘手套、绝缘服等。
并接受严格的施工安全教育和培训,了解电力设备的特殊施工要求和安全操作规程。
3. 设备防护:施工设备必须通过测试和检查,以确保其绝缘性能符合要求。
在施工过程中,必须严格按照规定的程序操作,避免设备与带电线路直接接触。
四、施工流程1. 设置起重机:根据施工要求,在跨越点两侧分别设置起重机。
将起重机的支腿牢固地固定在地面上,确保其稳定性。
2. 安装带电跨越架:先用吊车将带电跨越架吊起,然后慢慢移动到正确的位置。
在安装过程中,必须保证带电跨越架与带电线路之间的安全距离,并通过测量仪器检查跨越架的水平度和垂直度。
3. 进行维护和测试:安装完成后,必须对带电跨越架进行维护和测试。
包括对其绝缘性能、接地性能和稳定性等方面进行检查。
4. 施工完工后,及时清理施工现场,回收使用的材料和设备。
带电跨越架施工方案
带电跨越架施工方案概述带电跨越架是电力输电线路的重要组成部分,用于在电力线路上跨越道路、河流等障碍物。
本文档将介绍带电跨越架的施工方案,包括施工准备、施工过程和施工注意事项。
施工准备在进行带电跨越架施工前,需要进行以下准备工作:1.施工人员培训:施工人员应接受相关培训,了解带电作业的安全要求和操作规程。
2.工具和设备:准备好适用于带电作业的绝缘工具、绝缘衣物、绝缘手套等防护设备。
3.工作区域划定:确定施工区域,确保施工前区域内没有无关人员进入,并设置合适的警示标志。
4.通电设备检查:确保电力线路和带电跨越架的设备正常运行,检查设备绝缘性能,确保安全施工。
施工过程带电跨越架的施工步骤如下:1.清理施工区域:清理施工区域内的障碍物和杂物,确保施工区域整洁。
2.定位测量:根据施工需要,确定带电跨越架的位置和尺寸,并进行测量标记。
3.安装支架:根据设计要求,安装带电跨越架的支架,确保支架牢固可靠。
4.安装绝缘子串:将绝缘子串固定在带电跨越架上,使用绝缘工具进行固定和连接。
5.绝缘检查:对安装好的绝缘子串进行检查,确保绝缘效果良好,无异常。
6.安装地线:根据电力线路的要求,安装带电跨越架的地线,保证电力系统的接地效果。
7.调整和固定:根据需要,对带电跨越架进行调整和固定,确保安装位置和角度正确。
8.清理施工区域:施工完成后,清理施工区域内的杂物和工具,确保施工现场整洁。
施工注意事项在进行带电跨越架施工时,需要注意以下事项:1.安全防护:施工人员必须使用符合要求的绝缘工具和防护设备,确保人身安全。
2.实时通讯:施工现场必须建立起实时通讯系统,保证施工人员之间的沟通和协调。
3.施工顺序:按照施工方案的步骤进行施工,不要擅自更改施工顺序,确保施工质量。
4.距离保持:施工人员在进行带电作业时,必须保持一定距离,防止发生意外。
5.绝缘检查:在安装绝缘子串后,务必进行绝缘检查,确保绝缘效果符合要求。
6.地线安装:地线必须正确连接,确保电力系统的接地效果良好。
10kv线路带电跨越施工方案
甘肃华电环县南湫三期49。
5MW风电场工程10kv线路带电跨越施工方案工程名称:10kv线路带电跨越施工方案甘肃火电工程公司环县南湫风电项目部2014年04月26日工程名称:10kv线路带电跨越施工方案施工部门:35KV集电线路班批准: 日期:审核:日期: 安监部:日期: 编制:日期:目录一、编制依据及目的 (4)1.1、编制依据 (4)1。
2、目的 (4)二、适用范围 (4)三、施工组织机构 (4)四、10kV电力线交叉跨越明细及相关设备情况 (4)4.1、新建线路情况 (4)4。
2、被跨越线路情况 (5)五、施工方法及步骤 (5)六、安全措施 (5)七、应急措施 (6)7.1、目的 (6)八、架线工程危险点及预防措施 (6)8。
1架线工程风险预测及防范对策见表 (6)一、编制依据及目的1.1、编制依据1。
1西北电力设计院编制的《环县南湫35kv架空线路工程施工图》;1。
2《送电线路工程施工质量检验及评定规程》;1。
3《电力建设安全规程第2部分:架空电力线路》(DL5009.2—2005);1.4《国家电网公司输变电工程达标投产考核办法》(国家电网基建[2011]146号);1.2、目的为了规范和统一环县南湫35kV架空线路工程跨越原有10kv农电线路工程的施工工艺和质量标准,确保本工程的安全顺利进行,特编制《10kv线路带电跨越施工方案》。
二、适用范围本作业指导书适用于环县南湫35kV架空线路工程跨越原有10kv农电线路工程的施工。
本工程架线施工过程中共有4次跨越10kv线路.三、施工组织机构项目经理:魏元忠项目总工:王新才项目部安全员:权峰项目工程部:李志谦现场工作负责人:刘定雄、谢小军四、10kV电力线交叉跨越明细及相关设备情况4.1、新建线路情况新建线路4处跨越档距均在300m以内,跨越角度均小于135°,跨越点垂直距离均大于3.5m.4.2、被跨越线路情况被跨越10kv线宽1m,杆高7.5m五、施工方法及步骤跨越方法:使用25t汽车吊带新建线路导线跨越.施工步骤5。
带电跨越10kv线专项施工方案
一、工程概况!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!。
导线采用LGJ-300/40钢芯铝绞线;一侧采用GJ-50镀锌钢绞线,一侧采用OPGW光缆。
根据设计,该线路需带电跨越10kV电力线路2处。
为保证跨越施工的安全,根据现场情况,特制定如下方案。
二、组织措施项目经理:项目总工:项目部安全员:项目部质量员:项目部技术员:停送电联系人:现场工作负责人:施工现场安全员:现场技术员:三、10kV电力线交叉跨越明细及相关设备情况(一)110kV汾西-霍州牵引站送电线路1#-2#跨越10kV煤气化859线路相关设备情况:(1)新建线路情况:耐张段:1#—3# 档距:265米跨越档:1#—2# 档距:66米跨越角度:90°跨越点垂直距离: 25米。
跨越点距最近杆塔距离:距2#塔11米。
(2)被跨线路情况:10kV线路跨越点线高:10米,线宽:1米。
(二)110kV汾西-霍州牵引站送电线路6#-7#跨越10kV岭南煤矿850主干线 16#-17#相关设备情况:(1)新建线路情况:耐张段:6#—8# 档距:487米跨越档:6#—7# 档距:267米跨越角度:89°跨越点垂直距离: 14米。
跨越点距最近杆塔距离:距7#塔40米。
(2)被跨线路情况:10kV线路跨越点线高:8米,线宽:1米。
四、施工步骤及方法跨越方法:带电搭设跨越架进行跨越。
1、带电搭设跨越架进行跨越:(一)施工步骤:(1)在被跨越线路的交叉点带电搭设跨越架。
(2)新建线路利用跨越架进行带电跨越施工。
(3)跨越工作结束后,拆除跨越架。
(二)跨越架的搭设:(1)跨越架全部采用杉木杆搭设。
根据施工线路导地线展放位置确定跨越架的具体位置。
(2)在设置主杆处挖0.5m深的坑,将坑底夯实后,竖立主杆,主杆与横杆、小横杆、支杆之间绑扎牢固连接,跨越宽度每6m设计一支支杆,支杆对地夹角不能大于60度,保证架体稳定。
110kV线路跨越施工方案
XXXXX 110kV输电线路工程线路跨越施工方案批准:审核:编制:―――――XXXXXXX有限公司―――――2013年8月目录编制依据 (2)工程概况 (2)跨越安全措施及跨越架搭设基本要求 (2)跨越架搭设工艺流程图 (4)施工技术要点 (4)施工方法 (5)一、编制依据1.1根据该工程设计单位编制的施工图纸。
1。
2《跨越电力线路架线施工规程》(DL 5106-1999)1。
3《安全生产法》、《国家电网公司安全生产规程、规定》、《电力建设安全工作规程》1。
4国家及地方颁布的现行有关法规、标准等。
二、工程概况2.1本工程项目是XXXXX110kV正式电源新建线路,从110kVXXXXX变电站新建110kV构架出线至XXXXXX新建的110kV变电站。
2.2XXXX变至#1塔采用电缆3*(ZR—YJLW03—64/110—1×300)敷设,全线(#1-#18)塔单回路、(#19—#32)塔双回路建设,电缆敷设0。
18km,架空线路8。
568km,铁塔共32基.2。
3全线共9个线路耐张段(以线路复测为准,并见走向图第12页)分别是:①(#1-#5) 塔、②(#5—#7)塔、③(#7—#9) 塔、④(#9—#14)塔、⑤(#14—#19) 塔、⑥(#19—#23)塔、⑦(#23-#28) 塔、⑧(#28—#30)塔、⑨(#30-#32)塔。
2。
4本工程全线路海拔在1400米左右,线路最大地形高差50米以上,全线经过跨越高压35kV线路2次,10kV线路13次,低压220V线路5次,通讯线3次,河槽及山沟10次。
跨越线路分别是:①#1塔至#5塔线路耐张段,其中#1塔与#2塔之间跨越10kV线路8次;#2塔与#3塔之间跨越35KV线路2次;10kV线路4次;#4塔与#5塔之间跨越220V线路1次。
②#7塔至#8塔线路耐张端,其中#7塔与#8塔之间跨越220V线路1次.③#9塔至#14塔线路耐张段,其中#11塔与#12之间跨越通讯线1次。
送电线路工程带电跨越架线施工工法
送电线路工程带电跨越架线施工工法1、施工程序1.1前期准备工作:1.1.1现场勘察:调查被跨越电力线的高度、宽度、交叉角、跨越点的地形等,确定带电跨越架设置方案。
1.1.2被跨电力线跨越处需用带电跨越架架体及相应的尼龙绳网。
所需主要工器具具休见第5主要工器具表。
若被跨电力线距送电线路的某一基铁塔较近(线路中心与塔中心的距离不超过50m)时,就可利用铁塔来做该侧的跨越架架体,为此可省3个带电跨越架架体,但需增加两根Φ250*10m抱杆及相应的附件,并需运到现场。
1.1.3按附图中或附图五进行定位、布场。
1.1.4在被跨电力线未停电时,可利用提升架组立跨越架架体,进行封顶的操作。
1.1.5若能停电的话,则在被跨电力线停电后,整立跨越架架体,也可利用提升架组立跨越架架体,进行封顶的操作。
1.2搭设带电跨越架1.2.1整立架体头部及提升架(见附图二):1.2.1.1利用经纬仪将跨越架的位置确定下来,跨越架中心导线挂点应在同一垂直面。
跨越架床座置于道木上,道木置于事先经过平整、夯实的地面,按附图二进行布场。
1.2.1.2根据现场地形,在地面顺线路方向组装。
架体顶架与第一节中段立柱连接好,置于提升架内,架体顶架垂直于地面,提升架平放于地面,地面应操平,下垫道木。
1.2.1.3将活动门和框架按65度固定,另一端与牵引钢丝绳连通。
利用提升架的活动门做到落式抱杆,将架体头部及提升架体竖好。
1.2.1.4将提升架四侧拉线固定在地钻群上。
1.2.1.5用经纬仪测定架体垂直度,通过调正跨越架底座螺栓脚来调正架体。
架体底座应固定牢靠,防止移动。
1.2.2倒装跨越架体:利用提升架内的提升滑车组将架体由下向上地提升完成。
1.2.2.1关门:机动绞磨牵引活动门滑车组,将门关闭,此时提升架上挂钩自动将门锁好。
1.2.2.2提升:将二套提升滑车组钩在中段立柱的底部,机动绞磨牵引,当下段立柱底部向上第一节水平超过提升架上的固定座落点时,停止牵引,将立柱松下座在座落点上。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
XX110kV变电站电源线工程16#至17#跨越35kV豆钨316 线路施工方案及安全措施XXXXXXXXXXXXX有限公司XXXX年XX月XX日批准:年月日审核:年月日编写:年月日一、XXXXXX110kV变电站电源线工程简介本工程为XXXX110kV变电站电源线工程,其中16#至17#塔跨越35kV豆坞316线,新建XXkV架空线路路径长XXXXkm,新建XXkV架空线路路径长XXXkm,新设双回架空线路导线型号:LGJ-300/40,新设地线型号为:OPGW-24B1-95和JLB40-95铝包钢绞线。
二、跨越施工程序为保证35kV豆钨316线路安全输电,我公司项目部组织有关技术、安全人员对现场进行实际测量,并根据现场情况研究跨越方案,特制定如下方案。
1、提前向供电分公司调度、线路运行部门报送跨越方案,并取得批复。
2、接到批复的跨越方案后应向施工人员进行技术交底,对施工的工器具进行准备和检查。
3、对被跨越的35kV豆钨316线路搭设封顶网时要申请退出重合闸装置,防止在施工期间,线路发生故障时强行送电,封顶网搭设完毕要申请加入该条线的重合闸装置。
4、跨越段的工作全部完成,经监理、建设单位质检部门检查合格后,再拆除封顶网,拆除封顶网时要申请退出豆钨35kV线路及重合闸保护,封顶网拆除完毕要申请加入该条线的重合闸装置,收回工器具,结束跨越施工。
三、跨越封网施工要点1、严格遵守《国家电网公司电力安全工作规程》中关施工文件的规定。
2、要精准的测量出被跨越的线路两侧的位置。
3、 16#和17#塔型分别为ZGU31-24m和SSJ1-24m,17#上中横担最宽,宽度为3.9m;两塔之间档距为339m。
35kV线路被跨越处地线高22m。
4、经过对跨越现场的实际勘察,施工跨越选用金属扒杆临时吊式跨越架,在17#铁塔小号侧110米处架设10kV跨越架一处,架高16米,宽3米。
跨越架两侧纵向立杆比横向的高1.5米(形成凹槽式)。
为保证跨越架安全,两侧纵向架体各打4条拉线,中间打2条拉线。
架上拉线需用滑车放线,拉线对地夹角不小于45度。
5、在17#铁塔上悬挂吊架承力系统,在17塔身的21米处安装第一个横向扒杆,在第一个扒杆以上1.5米的位置安装第二个横向扒杆,扒杆宽度比铁塔中横担两端分别宽2米。
将17#塔上的两个横向扒杆向大号侧分别打2根拉线。
6、17#塔上扒杆与10kV跨越架用承力绳相连,中间用迪尼麻相连,然后平行网的两侧加侧绳,使其形成凹形封网,防止导线从封网两侧滑出。
封网后豆钨线侧地线与绝缘网之间的距离为1米。
7、跨越架顶部封网:在17#塔和跨越架之间索道绳采用9根Φ10mm×200米的迪尼玛,1个20m×100m尼龙网片,两基塔分别安装两个高强支撑牵引杆,中间每隔10米设一个支撑杆(边网侧也设撑杆),靠索道绳和承力杆承托遮护在35kV线路导地线通过的正上方,网格直径15cm网片边缘带有挂环,将两侧架体之间的电力线遮护严密,在上方通过导引绳、导地线时,确保35kV线路的安全运行。
8、计划带电施工时间:2011年月日至月日(封网)2011年月日至月日(放、紧导线和地线)2011年月日至月日(拆网)四、封网及拆除1、跨越架封网在35kV线路上方施工封网时,挑选有经验的施工人员佩戴安全防护用具,带一根较细的绝缘绳在豆钨35kV线路上方将绝缘绳甩至17#塔侧。
操作应制定专人且必须进行甩绳训练,保证一次成功;线路两侧都要有人,测绳长度应适当,不能留过多余线,测绳甩过去立即拉紧升空。
为防止意外事故发生。
线路两侧应各准备剪刀一把,在不得已时剪断绳索。
为防止测绳绕在电力线上,现场应准备一根较长的绝缘杆,绝缘杆头部绑一个弯钩和一把锋利的小刀,测绳缠到电力线上时,先用绝缘杆上的小刀在靠近电线处将测绳割断,再用绝缘杆上的弯钩将绳结挑开;处理问题时应迅速、果断,以防发生事故。
用测绳引渡传递尼龙绳,用传递尼龙绳引渡封网索道绳;引渡时应使传递绳和索道绳保持一定张力,应将绳索在塔上扒杆处绑扎好。
索道绳引渡过后,按照网片宽度布置,网片应遮护在本次新架设导线通过的正下方。
索道绳采用人力方式收紧,即先把索道绳在塔上扒杆处绑扎好,另一侧在跨越架上缠绕1-2圈,绳头返到地面,地面上人员和塔上高空人员同步将索道绳收紧,收紧后的索道绳弛度不得大于200mm,由高空人员控制将索道绳在扒杆上封死;余绳盘起提至塔上高处。
用传递绳引渡网片。
将网片在地面上连接好,从一侧的架体内测将整个网片提至扒杆所在高度,将网片上的挂环分别挂在索道绳上,网片上的挂环在索道上挂好后应用胶带把开口处封死,以防止网片从索道绳上脱落;用九条尼龙绳将连号的大网同时引渡过去,在引渡大网时,两侧的操作人员要协调一致、同步松紧,整个大网要同步移动;移动过程中大网要始终保持一定张力,移到位后必须拉紧并固定好。
2、拆除封顶网绳拆除封顶网绳时要从一头开始,跨越架和塔上的人员要同步松紧,以保证不使网绳下垂。
最后一根网绳仍要替换成较细的测绳并由专人操作甩过35kV线路上方。
五、施工现场安全组织机构六、安全措施1、封网施工前必须向全体施工人员进行安全、技术交底,未经交底不得进行施工。
2、封网全过程,施工现场必须设专职安全监护人,监护人应带口哨(或扩音器),必要时鸣笛示警。
3、封网和拆除过程中,项目部有关管理人员必须到位。
封网及拆网,应设安全监护人。
4、遇有浓雾、雨及五级以上大风天气,不得进行封、拆网作业。
5、打拉线时避开地下通讯线缆;挖掘时应留意,地下出线硬物时应停止,查明是否是线缆,严禁野蛮施工。
6、跨越施工材料、工器具应在使用前进行外观检查。
杉杆如有木质腐朽、损伤严重或弯曲过大任一情况,则严禁使用;棕绳(麻绳)作为辅助绳索使用,其许用应力不得大于0.98N/c㎡(100kg/c㎡),用于捆绑或在潮湿状态下使用时,应按许用应力减半计算,霉烂、腐蚀、断股或损伤者不得使用;滑车的吊钩变形,轮廓破损或严重磨损,轴承变形,轴瓦磨损以及滑轮转动不灵者,均不得使用。
7、专人负责退重合闸联系,并严格执行工作票制度。
8、绝缘绳、网应存放在干燥、通风的房间内,并应经常检查防止受潮、受污和机械损伤;禁止使用潮湿的绳索进行封网。
9、在封、拆网过程中所有的绝缘绳均不得与地面接触,必要时采用干燥的篷布与地面隔离。
10、高空封网作业人员应穿软底鞋,高空作业必须设高空安全监护人;施工人员禁止在封网内侧攀登铁塔,登上铁塔后应先系好安全带,安全带应系在牢固构件上,不得系在尚未绑扎牢固的横杆或脚下踩踏额横杆上;在跨越架和塔上走动时,应将安全带系在上部绑扎牢固的构件上。
11、临近带电体作业时,高空人员绑扎操作或上下传递物件必须当心,严防绑线碰触电力线,高空安全监护人应尽职尽责,全方位、全过程监护到位。
12、封网搭设完成后必须由项目部质安科组织验收。
13、封网和拆网过程中被跨越的35kV线路应退出重合闸。
14、跨越处派专人看护,铁塔做可靠接地,放线期间,跨越处应制定专人看护,并配有可靠的通讯设备。
15、整个施工期,牵引绳、导地线的临锚均应设置二道保护。
七、应急预案1、目的:为了应对施工中可能产生的对人员和线路造成的意外的紧急情况制定本预案。
2、适用范围:跨越豆钨35KV线路施工现场。
3、应急组织及援救联系电话:急救中心电话:120XXXX总医院电话:XXXXXXXXXXXX医院电话: XXXXXXX施工现场有关人员电话:XXX:1XXXXXXXX XXX:1XXXXXXXXXXX:1XXXXXXXX XXX:1XXXXXXXX4、意外伤害事故性质及后果:4.1高空作业过程中可能发生的人员高空坠落。
4.2临近带电体作业时可能发生的人员触电事故。
4.3施工现场高空落体打击造成的人员伤亡事故。
4.4 跨越时导线跑线落到封顶网事故。
4.5封网或拆网时,造成人员伤亡或导致输电中断。
4.6其他施工作业过程中可能对人身造成的意外伤害事故等。
5、应急准备5.1应急设施:汽车、急救箱、固定线夹、通讯电话、对讲机。
5.2事前措施:5.2.1工程开工前,项目部就地联系好挂钩医院,确定营救线路。
5.2.2 设立应急联络电话表,将办公室专用电话告诉每一个施工人员,现场每一个施工点要配有电话,没有联系信号的地方要配置有对讲机。
5.2.3 针对可能发生的危险采取相应措施。
5.2.3.1 高空作业人员正确佩戴劳保用品。
5.2.3.2 临近带电体作业时设专人监护,严格按规定施工。
5.2.3.3 施工现场高空作业加强监护。
5.2.3.4 施工时保证信号畅通避免发生倒架,锚线使用双保险,铁塔挂点加钢丝绳保护。
5.2.3.5 封网或拆网时派专人进行安全监护。
5.2.3.6 严格按施工方案施工,现场加强管理。
6、应急措施6.1 发生意外伤害,现场人员应立即停止工作。
6.2现场人员在做好自身防护后,迅速抢救受伤人员,针对受伤性质的不同采取适宜的急救方法,同时拨打现场应急电话。
6.3现场应急领导小组接到急救电话后,立即通知应急小组成员及安排车辆奔赴现场实施急救,同时向公司报告。
6.4安全科接到报告后,迅速向应急领导小组组长(副组长)汇报,应急领导小组组长视紧急程度进行组织和指挥救援。
应急小组成员待命令接受指挥。
6.5现场人员在抢救伤者的同时,要保护好事故现场,采取防范措施,防止事故夸大。
6.6在对伤者实施现场急救后,根据伤情立即送医院治疗。
7.评审和修订7.1由安全科对预案进行评审和修改,指出更符合实际情况的计划和预案。
7.2意外伤害事故发生后,安全科应组织进行原因分析,并执行《事故、事件、不符合、纠正与预防措施管理程序》七、跨越封网相关示意图。
