1000A电流互感器的设计资料
电流互感器设计
电流互感器设计：CT在大多数开关电源中，电流互感器将会指出趋势、变动或者峰值，而不是绝对数量。
在准确度不是是最主要的情况下，可以采用非常简单的设计和绕线技术。
优点：良好的信噪比，控制与被监测线路之间隔离，良好的共模抑制，在大电流中不会引入过大的功率第一种类型，单向电流互感器第二种类型，交流电流互感器，不能存在有直流分量。
第三种类型，反激式电流互感器，在电流脉冲非常窄的情况下是特别有用。
第四种类型，直流电流互感器，能够用来测量大电流直流输出电路的电流，且损耗很低。
对于电流互感器需要较大的电感、较小的磁化电流以及较准确的测量。
在限流的应用中，10%的磁化电流是一个典型的设计限制值。
这个磁化效应在单向电流互感器最容易表现单向电流互感器设计步骤1计算（或观察）在电流信号波形的顶部，被测量的原边峰值电流和斜率 di/dt。
步骤2在一定大小的电流值下，选择电流互感器副边电压值（应该尽可能低，且包括二极管压降，典型地步骤3 选择高导率磁芯材料（易获得大电感量）低的剩磁 Br 和初始尺寸。
电流互感器初级绕组的电流 ip 与次级电流 is 成正比为了使检测电流转换成电压，可在 Ns 线圈连接一个电阻 Rs，Rs 两端的电压 Vrs 与 ip 成正比，即电流互感器的绕制公式 ip*Np = is * Ns = 安*匝初级电流 ip [A]初级匝数 Np次级电流 is[A]次级匝数 Ns101100通常 Ns 在 200 以上0.000.10#DIV/0!通常线径 > 0.127mm(36AWG)应用电路电参数副边负载电阻值 R2 =2Ω二极管正向压降 VD =0.6V二极管反向耐压 =50V电压降会影响磁芯复位时间加长电阻上产生的电压(检测输出) Vrs =0.200V在初级绕组上产生的电压降 Vp =0.008V注意：此迅速恢复的磁心允许正激磁复位放电电阻 R1 =500Ω很清楚，选择R1的值以得到必需的上的反向反激电压大电流中不会引入过大的功率损失。
HC-1000A标准电流互感器(带升流器)
HC-1000A标准电流互感器(带升流器)目录一、用途 (4)二、结构 (4)三、技术指标 (4)四、自校 (4)五、检定 (4)六、注意事项 (4)七、附图 (5)一．用途作为标准用来检定比其低两级或两级以下准确等级的电流互感器。
二．结构电流互感器是由一次绕组和二次绕组组成，其原理如图2所示。
接线时严格参照接线牌所给出的电流比进行接线。
L1与K1分别是一次、二次绕组的极性端，当需要穿心时L a为极性端三．技术指标1.环境温度：-5—+40℃2.相对湿度：﹤80%3.允许额定电流下长期工作，100A以上穿心四．自校若电流互感器有5/5或1/1电流比时，则可经常进行自校，以考核其准确度。
自校线路附图3所示。
图中T X为电流互感器，Z为负荷箱。
五．检定该电流互感器检定比其低两级或两级以下准确等级的互感器时，其线路附图4所示。
图中，T O为标准电流互感器，T X为被检电流互感器，Z为被检电流互感器所带的负荷。
六．注意事项1．检定电流互感器时，标准电流互感器与被检电流互感器电流比必须相同。
2．严格按照图中所给出的线路接线。
3．检定互感器之前，须先测试负荷箱是否准确。
4．检定过程中，严禁二次绕组开路。
5．检定互感器之前需选退磁，建议使用闭路退磁退磁完毕在切断电源之前，应将二次绕组短接。
6．带升流器电流互感器的接线原理图与上述的接线图大致相同，只是升流器的输出绕组与互感器的一次绕线是同一绕组，其余均相同.八． 附图一、升流器结构原理图 二、电流互感器结构原理图三、电流互感器自校线路图 四、电流互感器检定线路图◆ 慎重保证本公司生产的产品，在发货之日起叁年（包括叁年）内如产品出现缺陷，实行免费维修。
叁年以上如产品出现缺陷，实行有偿终身维护。
◆ 安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
电流互感器的设计
CT设计计算说明I1n-----额定一次电流I2n-----额定二次电流A S----铁芯截面积;cm2L C----平均磁路长;cmN K----控制匝数N L----励磁匝数r2-----二次绕组的电阻L2*N2r2=ρ55 ，ΩS2式中ρ55-----导线在55℃时的电阻系数, Ω·mm2/m，铜导线ρ55=0.02 ; ρ75=0.0214 L2-------二次绕组导线总长, m ;N2-------二次绕组匝数;S2--------二次绕组的导线截面积, mm2 。
X2----二次绕组的漏电抗; X2选取当I1n≤600A 时X2≈0.05～0.1ΩI1n≥600A 时X2≈0.1～0.2ΩZ2 ----二次绕组组抗Z2=√r22+ X22U2 ----二次绕组组抗压降U2=I0×Z2; VU0 ----二次绕组端电U0=U2+E2JG; VE2JG----二次极限感应电势;V(IN)1n------额定一次安匝(IN)2n------额定二次安匝N1n---------一次绕组额定匝数N2n---------二次绕组额定匝数W2n---------额定二次负荷标称值Z2n---------额定二次负荷; Z2n= W2n/ I2n2{例50(V A)/5(A)2=2}Z2min-------最小二次负荷; Z2min=1/4 Z2nR2n --------额定二次负荷有功分量; R2n=Z2n cosφ2=0.8Z2n,ΩR2min ------最小二次负荷有功分量; R2min=Z2min cosφ2=0.8Z2min,ΩX2n --------额定二次负荷的无功分量;X2n=Z2n cosφ2=0.6Z2nX2min ------最小二次负荷的无功分量;X2min=Z2min cosφ2=0.6Z2minR2ε--------二次回路总电阻; R2ε= r2+R2n;ΩR2εmin ------二次回路最小电阻; R2εmin= r2+R2min;ΩX2ε--------二次回路总电抗; X2ε=X2+X2n;ΩX2εmin ------二次回路最小电抗; X2εmin= X2+X2minn;Ωα----------二次回路阻抗角; α= arctg X2ε/ R2ε= tg -1(X2ε/ R2ε)；（ο)α----------二次回路阻抗角; α= arctg X2εmin/ R2εmin= tg -1X2εmin/ R2εmin；（ο) Z2ε--------二次回路总阻抗; Z2ε=√R2ε2+X2ε2;ΩZ2εmin-------二次回路总阻抗; Z2εmin=√R2εmin2+X2εmin2;ΩI1/ I1n(%) 额定一次电流百分数对准确级为0.1∽1级额定二次负荷时列 5 ,20 ,100 ,120 ;四个数最小二次负荷时列120 一个数对准确级为3或5级额定二次负荷时列50, 120 二个数最小二次(IN)0---负荷时列120 一个数对保护级只在额定二次负荷时列100 一个数I2--------对应额定一次电流百分数的二次电流E2------与二次电流相对应的二次绕组感应电势E2=I2Z2ε或E2=I2Z2εmin , VB------对应不同E值的铁芯磁通密度45×E2B= ,T 1T(特斯拉)=104GS(高斯)N2n×Ac(IN)0/cm---单位长度的励磁磁势根据磁通密度B按选定铁芯材料的磁化曲线查出(IN)0----铁芯总的励磁磁势(IN)0=(IN)0/cm×L Cθ(ο)----铁芯的损耗角,跟据磁通密度B或单位长度的励磁磁势(IN)0/cm由磁化曲线查出。

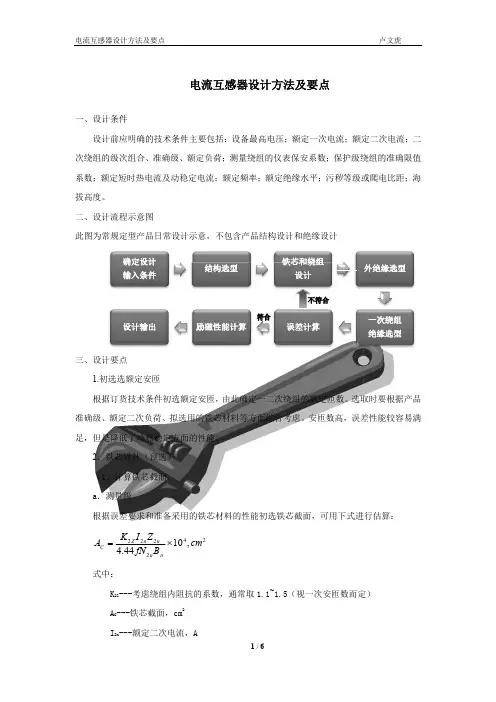

电流互感器设计方法及要点
一、设计条件设计前应明确的技术条件次绕组的级次组合、准确级、系数；额定短时热电流及动稳拔高度。
二、设计流程示意图此图为常规定型产品日常设计三、设计要点1.初选选额定安匝根据订货技术条件初选额准确级、额定二次负荷、拟选用足，但是降低了动热稳定方面2．铁芯设计（预选）（1）计算铁芯截面a．测量级根据误差要求和准备采用222244.4BfNZIKAnnnnZC式中：K2Z---考虑绕组内阻抗A C---铁芯截面，cmI2n---额定二次电流电流互感器设计方法及要点术条件主要包括：设备最高电压；额定一次电流；额定、额定负荷；测量绕组的仪表保安系数；保护级绕额定短时热电流及动稳定电流；额定频率；额定绝缘水平；污秽等级或此图为常规定型产品日常设计示意，不包含产品结构设计和绝缘设计初选额定安匝，由此确定一二次绕组的额定匝数。
选取拟选用的铁芯材料等方面综合考虑。
安匝数高，误差但是降低了动热稳定方面的性能。
根据误差要求和准备采用的铁芯材料的性能初选铁芯截面，可用下式进行24,10cm内阻抗的系数，通常取1.1~1.5（视一次安匝数而定cm2电流，A误差计算额定二次电流；二护级绕组的准确限值污秽等级或爬电比距；海选取时要根据产品误差性能较容易满可用下式进行估算：而定）绝缘选型Z 2n ---额定二次负荷，Ωf---额定频率，HzB n ---初选的额定磁密，T初选的磁密值依据准确值和铁芯材料而定，0.5级一般采用硅钢铁芯即可。
有仪表保安系数要求的则应选择超微晶铁芯或坡莫合金，否则很难同时满足准确级和仪表保安系数的要求。
测量级s 级选用初始磁导率高的材料容易满足1%和5%的要求。
b．保护级保护级铁芯选用硅钢铁芯，可按照在额定额定准确限值一次电流下铁芯磁密不高于1.6T，可采用公式B = . ,T ，来估算额定电流和额定二次负荷时的磁密。
（2）初步确定铁芯几何尺寸考虑产品的结构，多采用环形铁芯。
确定铁芯内外径和铁芯高度。

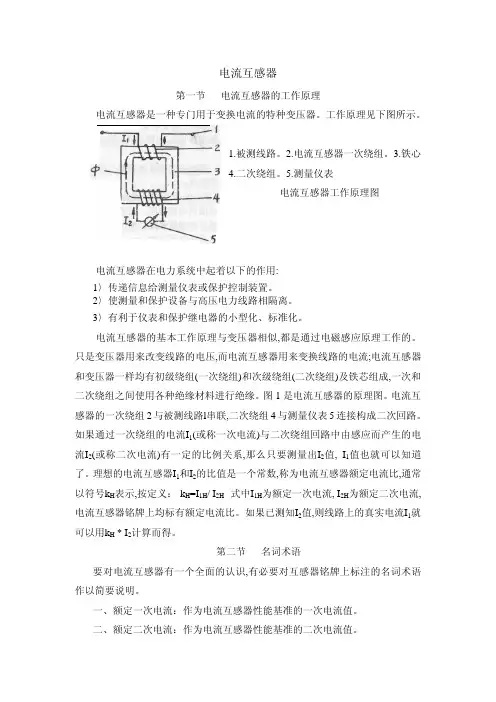

电流互感器教材
三、额定电流比：额定一次电流与额定二次电流的比值。 四、额定负荷：确定互感器准确级所依据的负荷值。 五、额定输出：在额定二次电流及额定负荷条件下，互感器所提供给二次 回路的视在功率值（在规定功率因数下以伏安表示）。 额定输出和额定负荷都说明电流互感器二次允许联接的阻抗包括的各种电 气仪表、联接导线和接触电阻。 六、最高工作电压：最高的相间电压方均根值，电流互感器的绝缘设计以它 为依据。（它表示电流互感器的绝缘性能达到的水平，可使用于低于它的情况下。） 七、额定短时热电流：在二次绕组短路的情况下，电流互感器在一秒钟内能 承受住且无损伤的最大的一次电流方均根值。 八、额定动稳定电流：在二次绕组短路的情况下，电流互感器能承受其电磁 力的作用而无电气或机械损 伤的最大的一次电流峰值。 九、额定准确限值一次电流：互感器能满足复合误差要求的最大一次电流值。 十、准确限值系数：额定准确限值一次电流与额定一次电流之比。 十一、互感器的极性：电流互感器均按减极性原则标注:即当一、二次绕组 中同时由同极性端子通入电流时,它们在铁芯中所产生的磁通方向应相同，亦即 当系统一次电流从极性端子 Pl 流入时,在二次绕组中感应出的电流从极性端子 Sl 流出。 十二、绝缘耐热等级：电流互感器的绝缘耐热等级是根据产品所使用的绝缘 材料的耐热踪合性能所决定的,绝缘耐热等级规定了不同耐热等级下绝缘材料的 最高允许工作温度。在一般情况下,所有绝缘材料应能在耐热等级规定的温度下 长期工作,并保证电器设备的绝缘性能可靠、在运行中不出故障.环氧浇注体绝缘 的电流互感器,其耐热等级为 E 级,最高允许工作温度为 115℃。 十三、额定绝缘水平：12/45/75kV，最高工作电压/额定短时工频耐压/额定 雷电全波冲击耐受电压。 十四、局部放电水平：局部放电一词是指导体间绝缘仅被部分桥接的电气放 电。这种放电可以在导体附近发生，也可以不在导体附近发生。（它是表示绝缘 可靠性的一个指标） 十五、误差限值
电流互感器基础知识介绍PPT课件
电流互感器具有测量精度高、稳定性好、可靠性高、寿命长等特点，是电力系 统中的重要设备之一。同时，由于其具有较大的变比，可以满足不同场合的测 量和保护需求。
02
电流互感器的结构与组成
一次绕组
一次绕组：也称为初级绕组，是 电流互感器输入端，用于将高电 压、大电流转换为低电压、小电
流。
一次绕组通常由铜线或多股绝缘 线绕制而成，匝数较少，匝数决
绝缘电阻与耐压
总结词
绝缘电阻与耐压是评估电流互感器电气性能的重要参数，它们分别代表了互感器的绝缘性能和耐受电压的能力。
详细描述
绝缘电阻是指在正常工作条件下，互感器一次侧与二次侧之间的电阻值，它是衡量互感器绝缘性能的重要指标。 耐压是指在一定时间内，互感器能够承受的最高电压值，它是衡量互感器电气安全性能的重要指标。在选择和使 用电流互感器时，应关注其绝缘电阻和耐压参数是否符合相关标准和使用要求。
03
电流互感器的技术参数
额定电流比
总结词
额定电流比是电流互感器的一个重要参数，它表示了互感器一次侧与二次侧的电 流值之比。
详细描述
额定电流比通常由制造厂家根据互感器的设计、材料和工艺等因素确定，它决定 了互感器在正常工作条件下的输出电流与输入电流的比值。对于电力系统中的互 感器，额定电流比通常较大，以适应大电流的测量需求。
铁心：是电流互感器 的重要组成部分，通 常由硅钢片叠压而成。
铁心的磁性能直接影 响互感器的准确度等 级和误差特性。
铁心的作用是导磁和 导磁回路，提供磁通 路径并减小磁阻。
其他组件
01
其他组件包括绝缘材料、支架、 外壳等，用于支撑和保护绕组和 铁心，并提供电气隔离。
02
此外，还包括一些辅助电路和辅 助元件，如补偿电路、稳压电路 等，以确保互感器的正常运行和 准确测量。
阐述电流互感器的设计
阐述电流互感器的设计摘要: 电力系统中电流互感器是重要的电气设备之一,准确的测量电流重要影响着电力系统的电能测量、继电保护、系统监控和电力系统分析。
现在传统电磁式电流互感器仍被电力系统中广泛使用，随着电力系统和电网电压日益改善，传统的电磁式电流互感器的绝缘问题很明显。
电子式电流互感器特点：采用光纤技术，有良好的绝缘性，满足电力系统的电压等级需求以及自动化、数字化的发展方向。
电子式电流互感器的优点：工艺简单、稳定性好、精准度高、价格低等,有很好的前景[1]。
关键词:电子式电流互感器;电路;智能化设计1高压侧电路基本功能的实现高压侧电路的设计要完成基本功能以及尽可能地降低功率消耗。
有源电子式电流互感器的最大问题就是功能,所以高压侧电路的低功耗设计满足了现代电子产品的发展需求,同时也是电子式电流互感器走向实用化应考虑的问题。
对于稍复杂或智能化的仪器,可考虑采用单片机作为核心控制部件。
因为现在的单片机本身就有低功耗的特性,自身消耗的电流较低。
利用其智能化特点可代替许多分离器件,有利于进行电源管理,满足智能化特性及提高产品的可靠性等。
高压侧电路需要完成的基本功能包括数据采集、处理与发送等,采用单片机设计有可能在采样率、设计灵活性和可靠性等方面有所突破,基于C8051F060的高压侧基本电路如图1所示。
单片机中集成的2个16位AD转换器的最大采样速率为1Msps,可用于采集测量电流和保护电流;而1个8通道输入的10位AD转换器最大采样速率为200ksps,单片机自带的温度传感器已接入该AD转换器。
在软件上通过设置可同时启动三个AD转换器,以达到同步采集信号的目的。
在与低压侧电路通讯时,若采用异步串行通讯方式,信号所能达到的采样率不高,因此采用同步串行方式传输信号,但这种方式将增加一根光纤传输同步时钟,使成本及功耗均有所增加。
同步串行通讯的实现见图2该方案可实现每路80ksps的采样率。
当高压侧接收到低压侧启动转换指令后,程序使AD转换,此时三个AD在定时器控制下同时采集各模拟输入信号数据采集完成后产生中断,并在中断服务程序中将三路信号通过同步串行通讯SPI进行发送。
电流互感器结构及原理
一、电流互感器结构原理1 普通电流互感器结构原理电流互感器的结构较为简单，由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。
其工作原理与变压器基本相同，一次绕组的匝数(N1）较少，直接串联于电源线路中,一次负荷电流(）通过一次绕组时,产生的交变磁通感应产生按比例减小的二次电流()；二次绕组的匝数（N2)较多，与仪表、继电器、变送器等电流线圈的二次负荷（Z)串联形成闭合回路，见图1。
图１普通电流互感器结构原理图由于一次绕组与二次绕组有相等的安培匝数,I1Ｎ1=I2N2,电流互感器额定电流比:.电流互感器实际运行中负荷阻抗很小，二次绕组接近于短路状态，相当于一个短路运行的变压器。
2 穿心式电流互感器结构原理穿心式电流互感器其本身结构不设一次绕组,载流（负荷电流）导线由Ｌ1至L2穿过由硅钢片擀卷制成的圆形(或其他形状）铁心起一次绕组作用。
二次绕组直接均匀地缠绕在圆形铁心上,与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路,见图２。
图2 穿心式电流互感器结构原理图由于穿心式电流互感器不设一次绕组，其变比根据一次绕组穿过互感器铁心中的匝数确定，穿心匝数越多,变比越小；反之,穿心匝数越少,变比越大，额定电流比：。
式中I1——穿心一匝时一次额定电流； n-－穿心匝数.3 特殊型号电流互感器３。
1 多抽头电流互感器。
这种型号的电流互感器，一次绕组不变，在绕制二次绕组时，增加几个抽头,以获得多个不同变比。
它具有一个铁心和一个匝数固定的一次绕组，其二次绕组用绝缘铜线绕在套装于铁心上的绝缘筒上，将不同变比的二次绕组抽头引出,接在接线端子座上,每个抽头设置各自的接线端子,这样就形成了多个变比，见图3.图3 多抽头电流互感器原理图例如二次绕组增加两个抽头，K１、K2为1０0／5,K１、Ｋ３为7５/5，K3、K4为50/5等。
此种电流互感器的优点是可以根据负荷电流变比,调换二次接线端子的接线来改变变比,而不需要更换电流互感器,给使用提供了方便。
电流互感器ppt实用课件
P2 P1
1S1
1S2 2S1
2S2 3S1
3S2 4S1
线路主一保护
线路主二保护
开关保护、录波
4S2 5S1
5S2
母差二
母差一
6S6
6S2 7S12
7S2
测量
计量
如上图所示:当一次绕组串联时C1与C2相连, 并联时C1与P1相连C2与P2相连.同一台互 感器若串联时变比为2000:1则并联时变比 为4000:1.并联分流的影响.
电流互感器讲义
