地铁车站荷载计算
地铁车站结构地震作用实用计算方法

地铁车站结构地震作用实用计算方法一、等效静力法参照铁路隧道结构地震作用分析方法,地铁车站可采用等效静力法进行地震作用分析。

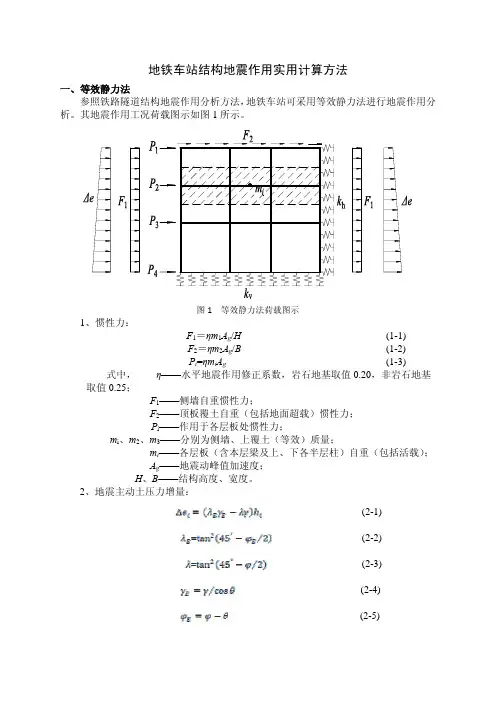

其地震作用工况荷载图示如图1所示。
图1 等效静力法荷载图示1、惯性力:F1=ηm1A g/H (1-1)F2=ηm2A g/B(1-2)P i=ηm i A g(1-3) 式中,η——水平地震作用修正系数,岩石地基取值0.20,非岩石地基取值0.25;F1——侧墙自重惯性力;F2——顶板覆土自重(包括地面超载)惯性力;P i——作用于各层板处惯性力;m i、m2、m3——分别为侧墙、上覆土(等效)质量;m i——各层板(含本层梁及上、下各半层柱)自重(包括活载);A g——地震动峰值加速度;H、B——结构高度、宽度。
2、地震主动土压力增量:(2-1)(2-2)(2-4)式中,————主动土压力系数;——地震主动土压力系数;——计算点以上土的加权平均天然重度;——修正后土的重度;——计算点至地面高度;——土的内摩擦角;————地震角,按表1-1取值。
地震角表1-1二、反应位移法天然地层在发生地震时,其振动特性、位移、应变等会随不同位置和深度而有所不同,从而会在对处于其中的地下结构产生影响。
一般来说,这种不同部位的位移差会以强制位移的形式作用在结构上,从而使得地下结构产生应力和位移。
反应位移法就是根据以上原理建立起来的一种计算方法,它是以地下结构所在位置的地层位移作为地震对结构作用的输入。
利用反应位移法进行地下结构地震作用计算时,一般也考虑两种作用:惯性力和地层水平变形。
反应位移法荷载图示如图2所示。
图2 反应位移法荷载图示其中,惯性力可采用与等效静力法相同的计算方法。
地层变形可采用水平成层土场地地震反应分析程序shake91等进行分析得到。
估算时,也可参考美国BART抗震设计细则,取。
其中,为横波在地层中的传播速度,可按表2-1取值。
横波在土层中的传播速度表2-1土的种类传播速度(m/s)紧密的粒状土 300粉砂 150普通粘土 60软粘土 30参考书目:1、《地铁设计规范》GB50157-20032、《铁路工程抗震设计规范》GB50111-20063、《铁路隧道设计规范》TB10003-20054、《铁路工程设计技术手册隧道》,中国铁道出版社,19955、《地下结构》,郑永来、杨林德、李文艺、周健编著,同济大学出版社。
