继电器接触器控制的基本线路三相异步电机课件

原理：热继电器的线圈接在电动机的回路中，而触头接在控制回路中。当电动机过载时，长时间的发热使热继电器的线圈动作，从而触头动作，断开控制回路，使电动机脱离电网。
2）零压（或欠压）保护
作用：防止因电源电压的消失或降低引起机械设备停止运行，当故障消失后，在没有人工操作的情况下，设备自动启动运行而可能造成的机械或人身事故。
（2）控制回路：当QS合上后，A、B两端有电压。
· 初始状态时，接触器KM的线圈失电，其动合主触头和动合辅助触头均为断开状态；
· 当按下启动按钮1SB时，接触器KM的线圈通电，其辅助动合触头自锁，动合主触头合上使电动机接通电源而运转；
·当按下停止按钮2SB后，接触器KM的线圈失电，其动合主触头断开使电动机脱离电网而停止运转。
（2）保护 ·电流保护； ·互锁保护：接触器KM1、KM2支路中的动断触头KM2、 KM1 保证KM1、KM2两电器在任何时候都只能有一个得电。
FR QS
FR
基本的正反转控制电路
存在的问题：如果电动机已经在正转（或反转），要使电动机改为反转（或正转），必须先按停止按钮SB2
2)实用的正反转控制电路
采用的电器：低压断路器（自动开关）
3）互锁保护：保护一个电器通电时，另一个电器不能通电，若需后者通电，则前者必须先断电的一种保护。
主回路要求控制回路：启动时，控制KM1得电，KM2失电,当启动结束时，控制KM2得电。
（2）控制回路
当电路处于初始状态时，接触器KM1、KM2和时间继电器KT的线圈都失电，电动机脱离电网处于静止状态；
当操作者按下启动按钮SB1时，接触器KM2的线圈首先得电并自锁，其主触头闭合，电动机定子绕组串接电阻启动。在开始启动时，时间继电器KT同时开始延时；

电器原理实验一——三相异步电机的点动、自锁与正反转控制

课程名称：电器原理指导老师：_ 孙丹_______成绩：__________________ 实验名称：三相异步电机的点动、自锁与正反转控制实验类型：__同组学生姓名：一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求1．通过对三相异步电动机点动控制和自锁控制线路的实际安装接线，掌握由电气原理图变换成安装接线图的知识；2．通过实验进一步加深理解点动控制和自锁控制的特点以及在机床控制中的应用。

3．掌握三相异步电动机正反转的原理和方法，加深对电气控制系统各种保护、自锁、互锁等环节的理解；4．掌握接触器联锁正反转、按钮联锁正反转控制线路的不同接法，并熟悉在操作过程中有哪些不同之处；5．通过对三相鼠笼式异步电动机延时正反转控制线路的安装接线，掌握由电气原理图接成实际操作电路的方法。

6．学会分析、排除继电--接触控制线路故障的方法.二、实验内容和原理1．继电接触控制在各类生产机械中获得广泛的应用，交流电动机继电接触控制电路的主要设备是交流接触器，其主要构造为：(1) 电磁系统─铁心、吸引线圈和短路环；(2) 触头系统─主触头和辅助触头，还可按吸引线圈得电前后触头的动作状态，分动合（常开）、动断（常闭）两类；(3) 消弧系统─在切断大电流的触头上装有灭弧罩以迅速切断电弧；(4) 接线端子，反作用弹簧等。

2．在控制回路中常采用接触器的辅助触头来实现自锁和互锁控制。

要求接触器线圈得电后能自动保持动作后的状态，这就是自锁，通常用接触器自身的动合触头与起动按钮相并联来实现，以达到电动机的长期运行，这一动合触头称为“自锁触头”。

使两个电器不能同时得电动作的控制，称为互锁控制，如为了避免正、反转两个接触器同时得电而造成三相电源短路事故，必须增设互锁控制环节。

为操作的方便，也为防止因接触器主触头长期大电流的烧蚀而偶发触头粘连后造成的三相电源短路事故，通常在具有正、反转控制的线路中采用既有接触器的动断辅助触头的电气互锁，又有复合按钮机械互锁的双重互锁的控制环节。

工厂电气控制技术(习题答案)

项目一三相笼型异步电动机起动控制1.试述单相交流电磁铁短路环的作用。

答：在单相交流电磁机构中，由于磁通是交变的，当磁通为零时，吸力也为零，吸合后的衔铁在反作用弹簧的作用下将被拉开。

磁通过零后吸力增大，当吸力大于反力时，衔铁又吸合。

衔铁的吸力随交流电源每个周期两次过零，因而衔铁会产生强烈振动与噪声，甚至使铁心松散。

为了解决这个问题，在铁心端面上装一个铜制的短路环，短路环就像一匝两端接在一起的线圈，一般镶嵌在静铁心端面的槽内，在环中产生涡流。

根据电磁感应定律，此涡流产生的吸力作用在衔铁上，只要此力始终超过其反力，衔铁的振动现象就会消失。

2.试比较刀开关与负荷（铁壳）开关的差异及各自的用途。

答：刀开关主要用于隔离、转换以及接通和分断电路，刀开关的代表产品有HK系列瓷底胶盖刀开关和HH系列铁壳开关。

瓷底胶盖刀开关又称为开启式负荷开关，不设专门的灭弧装置，仅利用胶盖的遮护以防电弧灼伤人手，因此不宜带负载操作，适用于接通或断开有电压而无负载电流的电路,其结构简单、操作方便、价格便宜。

铁壳开关又称为封闭式负荷开关，铁壳开关的灭弧性能、操作及通断负载的能力和安全防护性能都优于瓷底胶盖刀开关，但其价格比瓷底胶盖刀开关贵。

3.中间继电器与交流接触器有什么差异？在什么条件下中间继电器也可以用来起动电动机？答：中间继电器是电磁式继电器的一种，其结构与工作原理与电磁式接触器相似，但是中间继电器触点允许通过的电流较小，不适宜用于控制主电路的通断。

如果电动的容量较小，额定工作电流与中间继电器触点允许通过的电流一致，也可以用来起动电动机。

4.画出断电延时时间继电器电磁线圈和各种延时触点的图形和文字符号。

答：文字符号：KT，图形符号如下图所示：5.说明熔断器和热继电器保护功能的不同之处。

答：熔断器用于短路保护，如果电路中电流过大，熔断器会瞬间切断电路；而热继电器用于过载保护，不会瞬间切断电路，而是要经过一段时间之后，才能切断电路。

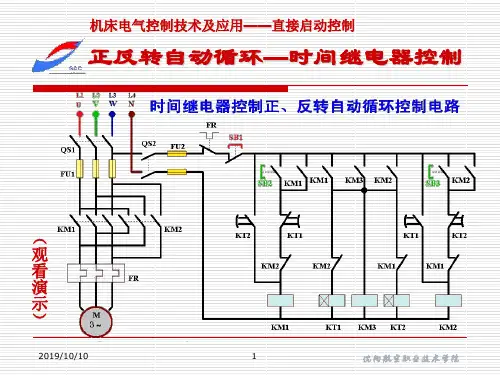

正反转自动循环时间继电器控制(精)

机床电气控制技术及应用
转子绕组串电阻降压启动控制线路
2019/10/10
33
沈阳航空职业技术学院
主令控制器触点位置示意图
手柄处于“O”位时： SAO接通；手柄处于“1”位时： SAO断开，SA1接通；
2019/10/10
手柄处于“2”位时： SA1、SA2接通；
手柄处于“3”位时：
SA1、SA2、SA3接通。
机床电气控制技术及应用
电动机接线端子星角接线示意图
W’ U’ V’ UVW
2019/10/10
16
角星形形连连接接：：分W别’、将UW’’、与VU’、 U由’与短V路、连V’与接W 用片短相路连连接接。片相即连：接电即动为机电动三机相三绕相组绕的组 ““角尾”端形”连相接。联接。
沈阳航空职业技术学院
2019/10/10
14
沈阳航空职业技术学院
机床电气控制技术及应用
星（Ｙ）角（△）降压启动原理
星～三角降压起动控制工作原理：在起动过程中，将电动机定子绕组接成星形，使电动机每相绕组承受的电压为额定电压的1/√3，起动电流为三角形接法时起动电流的1/3。
Y
2019/10/10
△
15
沈阳航空职业技术学院
手动控制的Ｙ～△降压启动线路结构简单，操作方便。不需要其他的控制电器和相应的电路。直接用手动的方式扳动可转换启动器的手柄切换主电路的连接形式即可实现降压启动的目的。
2019/10/10
21
沈阳航空职业技术学院
机床电气控制技术及应用
星～三角降压起动控制（手动)
2019/10/10
22
沈阳航空职业技术学院
机床电气控制技术及应用

8.《电工技术基础》复习题-继电接触控制系统

8.《电工技术基础》复习题-继电接触控制系统《电工技术基础》复习题继电接触控制系统一、填空题1、继电器接触器控制系统中常用的控制原则有时间原则、行程原则、速度原则、电压原则、电流原则。

实现这些原则分别要依靠相应的继电器时间继电器、行程开关、速度继电器、电压继电器、电流继电器。

2、在电动机的继电器接触器控制电路中，零压保护的功能是通过交流接触器来实现的。

3. 某一控制电路，只有在按下按钮时，电动机才能起动运转，松开按钮时，电动机立即停止运转，这种控制方式称为点动控制4. 在三相鼠笼式异步电动机的正反转控制电路的辅助电路中，为了防止电源短路事故，采用了联锁保护环节，其接线方式是：两个接触器的线圈分别与对方的动断辅助触点相串联。

5.时间继电器的主要部件包括、。

触点中包括和。

就其功能而言可以分为和两类。

通电延时式是；断电延时式是；瞬时动作触点只要有电或失电，触点。

答案：吸引线圈、触点。

瞬时动作触点、延时动作触点。

通电延时式、断电延时式。

吸引线圈通电时，触点延时动作；吸引线圈断电时，触点延时动作；只要吸引线圈通电或断电时，触点立即动作。

6. 继电器接触器控制电路由主电路和控制电路组成。

7.控制电路中的每一个分支只能有也必须有一个吸引线圈，以保证线圈获得额定电压。

8. 继电器接触器控制电路的基本分析方法有哪些：(1) （2）（3）（4）（5）（6）。

答案：（1）先看主电路，分析控制对象可能有有那些动作；（2）再看控制电路，通常由上向下逐行扫描，看有哪些控制电路，了解它们的功能；（3）分析准备状态各电器的工作状态：即没有人工操作之前各电器是否有电或是否有机械力作用。

（4）按下启动按钮，查看有关电器的动作，分析启动过程：当每个电器线圈有电或失电时，应逐一分析其全部触电的动作极其产生的结果，列表记录以备忘。

（5）按下停车按钮分析停车及制动过程。

（6）查看保护环节。

9.接触器的额定值有线圈电压、主触点电流。

10.当控制电路启动时，交流接触器产生强烈颤动是因为铁芯上短路铜环脱落。

PLC控制三相异步电动机正反转设计

PLC控制三相异步电动机正反转设计摘要本论文文设计了三相异步电动机的PLC控制电路，就是三相异步电动机的正反转控制，与传统的继电器控制相比，具有控制速度快、可靠性高、灵活性强等优点。

非常实用。

三相异步电动机的应用非常广泛，具有机构简单，效率高，控制方便，运行可靠，易于维修成本低的有点，几乎涵盖了工农业生产和人类生活的各个领域,在这些应用领域中,三相异步电动机运行的环境不同，所以造成其故障的发生也很频繁，所以要正确合理的利用它。

本文研究的这个系统的控制是采用PLC的编程语言----梯形图,梯形语言是在可编程控制器中的应用最广的语言，因为它在继电器的基础上加进了许多功能，使用灵活的指令，使逻辑关系清晰直观，编程容易，可读性强，所实现的功能也大大超过传统的继电器控制电路，可编程控制器是一种数字运算操作的电子系统，它是专为在恶劣工业环境下应用而设计，它采用可编程序的存储器，用来在内部存储执行逻辑运算，顺序控制，定时，计数和算术等操作的指令，并采用数字式，模拟式的输入和输出，控制各种的机械或生产过程。

关键词：PLC 三相异步电动机可编程控制梯形图武汉职业技术学院毕业设计（论文）引言 (1)第一章三相异步电动机基础 (2)1.1三相异步电动机的基本结构 (2)1.1.1 三相异步电动机定子 (2)1.1.2三相异步电动机转子 (3)1.2三相异步电动机的工作原理 (3)1.3三相异步电动机的正反转工作过程 (4)1.3.1 三相异步电动机的原理 (4)1.3.2 三相异步电动机的制动 (4)第二章 PLC基础的知识 (5)2.1关于PLC的定义 (5)2.2PLC与继电器控制的区别 (5)2.3PLC的工作原理 (5)第三章三相异步电动机的PLC控制 (7)3.1三相异步电机的正反转PLC控制 (7)3.2PLC定时器控制电动机正反转互锁的设计 (9)3.2.1 PLC定时器控制电动机正反转电路的主接线图 (9)3.2.2 PLC定时器控制三相异步电动机正反转的梯形图 (10)3.2.3定时器控制电动机正反转的指令表程序 (11)3.2.4 PLC的I/O分配 (11)3.2.5 实体框形图 (12)3.3三相异步电动机使用PLC控制优点 (13)结论 (13)参考文献 (14)致谢 (15)引言三相异步电动机的应用非常广泛，具有机构简单，效率高，控制方便，运行可靠，易于维修成本低的有点，几乎涵盖了工农业生产和人类生活的各个领域,在这些应用领域中,三相异步电动机运行的环境不同，所以造成其故障的发生也很频繁，所以要正确合理的利用它。

三相异步电动机正反转控制

三相异步电动机自动循环控制中文摘要生产机械的电气控制线路都是根据生产工艺过程的控制要求设计的，而生产工艺过程必须伴随着一些物理量的变化，如行程，时间，速度，电流等。

这就需要某些电器能准确的测量和反映这些物理量的变化，并根据这些量的变化对电动机实现自动控制。

电动机控制的一般原则有行程控制原则，时间控制原则，速度控制原则和电流控制原则。

自动过程的进行需要有条件来触发，根据触发条件的不同，自动控制电路常用的有按时间控制和按行程控制两种形式，本实验了解时间控制原则，利用时间继电器来实现电动机的自动循环控制。

简述自动循环电路的设计原理，使用的实验器材以及如何安全规范的操作。

关键词：时间继电器；实验器材；原理设计图；安全操作腹有诗书气自华腹有诗书气自华目录目录 (3)前言 (1)第1章实验目的 (2)1.1 实验目的 (2)第2章实验环境及设备 (2)2.1 实验环境 (2)2.2 实验设备 (2)第3章正反转控制线路的设计 (2)3.1方案选择 (2)3.2 原理讲解 (3)3.2.1 控制电路 (3)3.2.2 主电路 (3)3.2.3线路动作过程 (4)第4章实际操作的特点及注意 (4)4.1 注意事项 (4)4.2 应用场合 (5)第5章实验设计总结 (5)参考文献 (6)腹有诗书气自华前言本实验要求设计一套控制线路，能够实现对三相异步电动机的正反转控制，要求有足够的保护，能够在正反之间直接切换。

根据电动机型号及电气原理图选用电器元件及部分电工器材；按电气原理图装接控制线路，并通电空运转效验成功。

三相异步电动机的正反转启动控制常用于升降控制，进给控制等。

本项目实施需要了解三相异步电动机的控制电路的接触器互锁等常用知识，了解三相电动机正反控制线路的设计方法和实际安装接线方法，从而进一步训练学生对电动机控制电路的安装、接线、与调试等技能。

腹有诗书气自华第1章实验目的1.1 实验目的1. 了解并掌握维修电工课程所学的基础知识。

电工实习报告--鼠笼式异步电动机的正反转控制

电工实习报告--鼠笼式异步电动机的正反转控制电工实习报告姓名:高雪珍班级:11自动化1班学号:2011551603指导老师:李辉鼠笼式异步电动机的正反转控制一、实验目的1(了解交流接触器、热继电器和按钮等几种常用控制电器的结构，并熟悉它们的联接方法。

2(通过实验操作，加深理解鼠笼式电动机直接启动控制线路的工作原理及各环节的作用。

3(了解复式按钮的结构、联接方法及其所起的作用，通过实验加深理解鼠笼式电动机正反转控制线路的工作原理，明确控制线路中两个接触器联锁的必要性。

4(了解行程开关的工作原理及其在控制电路中所起的作用，并用行程开关设计行程控制和自动循环控制。

二、实验仪器与设备1(三相交流电源一个2(三相鼠笼式异步电动机一台3(交流接触器两个4(热继电器一个(按钮三个 56(万用表一块三、预习要求1(了解三相异步电动机铭牌数据的意义。

2(了解几种常用控制电器的结构、用途和工作原理。

3(复习鼠笼式三相异步电动机直接启动控制电路的工作原理，并理解自锁及点动的概念，以及短路保护、过载保护和零压保护的概念。

4(复习三相鼠笼式异步电动机正反转控制线路的工作原理，弄清实现正反转时各控制元件动作过程。

为什么必须保证两个接触器不能同时工作,采取什么措施可以解决这一问题,5(复习行程开关和通电延时的时间继电器的工作原理，并独立设计行程控制和时间控制的实验控制线路图。

四、实验内容与步骤1. 三相鼠笼式异步电动机的直接起动控制图1 直接起动控制电路在切断电源的情况下，按图 1 接线。

通常先用粗线接好主电路，然后再用细线接控制电路，并且按“先接串联电路、后接并联电路”的方法进行接线。

要求在任一联接点上不超过两根导线，以保证接线的牢靠、安全。

线路接好后，仍按先主电路后控制电路的顺序依次检查。

对所接线路的检查核对也可用万用表在不带电的情况下，通过各触点闭合或断开时电路阻值的变化来判断，同学可按自行拟定的检查程序进行检查。

在确认所接线路正确无误后，便可通电进行控制操作。

电气控制与PLC参考答案(1)

参考答案一．填空题1.接触器是一种典型的电磁式电器，电磁式电器由三部分组成电磁系统、触头系统和灭弧装置。

2.根据图式填空（a）时间继电器的线圈一般符号e 是延时断开常闭触点f 是延时断开常开触点h 是瞬动触点3.电动机的正反转控制电路的互锁环节，为方便和安全兼顾，常使用复合按钮实现正反转的切换，安全的电气互锁则是串联对方常闭触点实现。

4.常见的减压起动控制电路有ㄚ-△减压起动；和定子绕组串接电阻减压起动。

3.自耦变压器减压起动；4．延边三角形减压起动。

5.PLC的编程语言有梯形图语言、指令表语言、状态转移图语言。

6．S7-200系列PLC的数据存储区分两大部分，是数据目标与数据存储。

7．S7-200型PLC的定时器包括TON 、TOF 、TONR 三种类型。

8. S7-200系列PLC的Q0.0 与Q0.1 两个输出端子,除正常使用外，还可利用PLC的高速输出功能产生PTO与PWM输出。

9. 定时器预设值PT采用的寻址方式为字寻址10. 在PLC运行的第一个扫描周期为ON的特殊存储器位是SM0.1 。

11．定时器的两个变量是当前值和位值。

12.PLC中输入接口电路的类型有直流和交流两种。

13. 正跳变指令的梯形图格式为。

14. 字节寻址的格式由存储器标识符、数据大小、起始字节地址组成。

15. 位寻址的格式由存储器标识符、字节地址、分隔符及位号四部分组成。

16. 顺序控制继电器指令包括SCR 、SCRT 和SCRE 三个指令。

17. PLC运行时总是ON的特殊存储器位是SM0.0 。

二．选择题1．下列那项属于双字寻址（D ）。

A．QW1 B．V10 C．IB0 D．MD282. SM是哪个存储器的标识符。

（D ）A．高速计数器B．累加器C．内部辅助寄存器D．特殊辅助寄存器3. 在PLC运行时，总为ON的特殊存储器位是（C ）A SM1.0B SM0.1C SM0.0D SM1.14．定时器预设值PT采用的寻址方式为（B ）A.位寻址B.字寻址C.字节寻址D.双字寻址5. 世界上第一台PLC生产于（C）A．1968年德国B．1967年日本C．1969年美国D．1970年法国6. 下列那项属于字节寻址（A ）。

电气控制与PLC_习题集(含答案)

《电气控制与PLC》课程习题集一、填空题11.电磁机构中，吸引线圈的作用是（）。

2.用来分断或接通主电路的是交流接触器的（）。

3.电磁机构由（）、铁心、衔铁等几部分组成。

4.接触器用于远距离频繁地接通或断开交直流（）及大容量控制电路的一种自动开关电器。

5.把线圈额定电压为220V的中间继电器线圈误接入380V的交流电源上会发生的问题是（）。

6.交流接触器的触点系统分为（）和辅助触点，用来直接接通和分断交流主电路和控制电路。

7.电气控制系统中常用的保护环节有（）保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护等。

8.当电动机容量较大，起动时产生较大的（），会引起电网电压下降，因此必须采用降压起动的方法。

9.电动机连续转动与点动控制区别的关键环节是（）触头是否接入。

10. PLC采用（）的工作方式。

11.通常把内部存储器又称为（）。

12. PLC的运算和控制中心是（）。

13.具有自己的CPU和系统的模块称为（）。

14. S7-200系列PLC的串行通信口可以由用户程序来控制，这种由用户程序控制的通信方式称为（）。

15. PLC运行时总是ON的特殊存储器位是（）。

16.字移位指令的最大移位位数为（）。

17.在第一个扫描周期接通可用于初始化子程序的特殊存储器位是（）。

18.把一个实数转换为一个双字整数值的ROUND指令，它的小数部分采用（）原则处理。

19.高速计数器HC的寻址格式是（）。

20.子程序可以嵌套，嵌套深度最多为（）层。

二、综合设计题21.画出三相笼型异步电动机单向反接制动的主电路及控制电路。

22.设计三相笼型异步电动机的正反转控制线路，要求有必要的保护环节（包括主回路和控制回路）。

23.两台电动机M1和M2，要求：（1）M1启动后，延时一段时间后M2再启动。

（2）M2启动后，M1立即停止。

根据以上要求，设计其电气控制线路（包括主电路和控制电路）。

24.画出一台电动机Y—△降压启动控制的电路图，要求有必要的保护环节（包括主回路和控制回路）。

维修电工五级接线答案

延时起动延时停止控制线路安装及调试。

1）如果KT1时间继电器的延时触点和KT2时间继电器的延时触点互换，这种接法对电路有何彫响答：时间继电器KT1和KT2的延时触点互换，这种接法将造成KM与KT1循环得电闭合, 即按SB1 ,延时一段时间后，KM得电闭合，但其常闭触点使KT1断电释放，又使KM断电释放，接着KT1得电闭合，KM又得电闭合,从而使电动机反复岀现起动-fj'lh-起动-仃止的状况。

2）如果电路出现只能延时起动，不能延时停止控制的现象，试分析产生该故障的接线方而的可能原因。

答：电路岀现只能延时起动，不能延时停止控制的故障，产生该故障的接线方而的可能原因有KT2的常开延时断开触点误接成KT2的常开瞬时断开触点。

异步电动机正反转控制线路安装及调试。

1）KM1接触器的常闭串联在KM2接触器线圈回路中，同时KM2接触器的常闭串联在KM1 接触器线圈回路中，这种接法有何作用答：这种接法起到KM1. KM2接触器联锁作用，当KM1得电闭合时,串联在KM2控制回路中KM1的常闭触点断开KM2控制回路，使KM1, KM2不能同时得电闭合，从而避免了两接触器同时闭合而引起的电源短路事故。

2）如果电路出现只有正转没有反转控制，试分析接线时可能发生的故障。

I答：电路岀现只有正转没有反转控制控制的故障，接线方而可能原因有：由于KM2控制回路中如SB2、KM2常开触点、KM1常闭触点、KM2线圈等接线原因，使KM2不能得电闭合，从而使电路岀现只有正转没有反转控制控制的故障。

两台电动机顺序起动、顺序停转控制线路安装及调试。

1）如果电路中的第一台电动机能正常起动，而第二台电动机无法起动，试分析产生该故障的可能原因。

答：电路中的第一台电动机能正常起动，而第二台电动机无法起动的故障，接线方而可能原因有：由于KM2控制回路中如SB3常闭触点、SB4常开触点、KM2常开触点、KM2线圈等接线原因，使KM2不能得电闭合，从而使第二台电动机无法起动。

PLC控制电机正反转

PLC控制电机正反转段庆安[摘要]：可编程控制器（PLC）是以微处理器为核心，将自动控制技术、计算机技术和通信技术融为一体而发展起来的崭新的工业自动控制装置。

目前PLC已基本替代了传统的继电器控制而广泛应用于工业控制的各个领域，PLC已跃居工业自动化三大支柱的首位。

生产机械往往要求运动部件可以实现正反两个方向的起动，这就要求拖动电动机能作正、反向旋转。

由电机原理可知，改变电动机三相电源的相序，就能改变电动机的转向。

按下正转启动按钮SB1，电动机正转运行，且KM1,KMY接通。

2s后KMY断开，KM接通，即完成正转启动。

按下停止按钮SB2，电动机停止运行。

按下反转启动按钮SB3，电动机反转运行，且KM2,KMY接通。

2s后KMY断开，KM接通，即完成反转启动。

[关键词]：PLC直流电机PLC control motor reversingDuan Qing an[Abstract]:Programmable Logic Controller(PLC)is a microprocessor core,automatic control technology,computer technology and communication technology integration and the development of a new industrial automatic control device.PLC has basically replaced the traditional relay control is widely used in various areas of industrial control,PLC has leapt to the first of the three pillars of the industrial automation.Production machinery often require moving parts can be achieved in both directions of the starter,which requires the drag motor can make positive and reverse rotation.Seen by the motor principle,change the phase sequence of the motor three-phase power,will be able to change the direction of the motor rotation.Press Forward Start button SB1motor forward run and KM1KMY turned on.2s after and KMY disconnect,KM switched to complete the forward start.Press the stop button SB2,the motor stops running.Press the start button reversal SB3 motor reverses and KM2,the KMY switched.2s after and KMY disconnect,KM switched complete reversal to start.[Keywords]:PLC DC motor并一、PLC 概述（一）PLC 的产生1969 年，美国数字设备公司（DEC ）研制出了世界上第一台可编程序控制器，并应用于通用汽车公司的生产线上。

时间继电器控制相异步电动机延时正反转

时间继电器控制三相异步电动机延时正反转一、实训目的1、了解时间继电器控制三相异步电动机延时正反转电路的基本原理。

2、熟悉时间继电器控制三相异步电动机延时正反转电路的控制过程。

3、掌握时间继电器控制三相异步电动机延时正反转电路的接线技能。

5、熟悉各控制元器件的工作原理及构造。

二、实验内容1、时间继电器控制三相异步电动机延时正反转主回路参考原理图如图1.4.1 (a )所示。

2、时间继电器控制三相异步电动机延时正反转控制回路参考原理图如图1.4.1 (b )所示。

NQS1FUKM1FRML1L2L3L（a ）主回路原理图（b ）控制回路原理图图1.4.1 时间继电器控制三相异步电动机延时正反转电路参考原理图三、实训器材三相鼠笼式异步电动机1台，交流接触器2个，热继电器1个，按钮开关3个，指示灯3个，熔断器3个，时间继电器2个，小型三相断路器1个，小型两相断路器1个，连接导线及相关工具若干。

四、工作原理在三相鼠笼式异步电动机延时正反转控制线路中，通过时间继电器延时时间的设定来控制电动机正反转工作的时间，实现正反转自动切换，图中HL1为电动机正转指示灯，HL2为电动机反转指示灯，HL3为停止指示灯。

通过交流接触器的交替动作而控制电动机的供电相序从而实现控制正反转。

本训练项目采用时间继电器互锁延时正反转控制线路，具有如下特点：按时间原则控制电路的特点是各个动作之间有一定的时间间隔，使用的元件主要是时间继电器。

时间继电器是一种延时动作的继电器，它从接受信号（如线圈带电）到执行动作（如触点动作）具有一定的时间间隔，此时间间隔可按需要预先整定，以协调和控制生产机械的各种动作。

时间继电器的种类通常有电磁式、电动式、空气式和电子式等。

其基本功能可分为两类，即通电延时式和断电延时式，有的还带有瞬时动作式的触头。

时间继电器根据型号的不同，其可设定延时时间也不同，实训装置所提供的时间继电器的延时时间可在1s～999s范围内调节。

异步电动机的正反转控制实验报告

竭诚为您提供优质文档/双击可除异步电动机的正反转控制实验报告篇一：电机正反转实训报告文档电气设备与拆装实训报告实训课题：1.三相异步电动机行程开关控制的正反转电路2.三相异步电动机星形/三角形换接减压起动控制专业：电气工程与自动化班级：101班学号：20XX00307029指导教师：李忠富20XX年7月4日实训一、三相异步电动机行程开关控制的正反转电路一、实训目的1.熟悉和了解交流接触器、热继电器、行程开关等常用低压电器设备的结构，工作原理及使用方法，接线方法及线号标记。

2.掌握三相异步电动机行程开关控制的正反转电路工作原理，电气原理图、元件布置图和接线图的绘制，接线方法及接线工艺。

3.了解失压、过载、零位保护的控制作用。

4.熟悉上述电路的故障分析及排除方法。

二、实训线路三、实训设备及电气元件1、三相异步电动机A02-6432一台2、交流接触器cJ10-10两只3、按钮LA18-22一只4、热继电器JR16b-20/32.4A一台5、熔断器RL1-15/5A三只6、行程开关Lx111两只7、三相刀开关hK2—315A一只8、电工工具及导线四、实训步骤1、检查各电器元件的质量情况，了解其使用方法。

2、根据电器原理图绘制元件布置图和接线图。

3、正确连接线路，先接主电路，再接控制电路。

4、同组同学检查接线无误，并经指导老师坚持认可后合闸通电试验。

5、操作启动和停止按钮，并观察电动机单方向起停情况。

6、操作启动按钮‘带点击正常运转后直接按下反方向启动按钮，并使电动机反方向运转。

7、电动机正常运转后，模拟机床运行用行程开关控制电机的正反转。

8、实验中出现不正常现象时，应断开电源，分析故障。

五、实验报告①实验原理图②故障分析1、接完线检查的时候，发现行程开关的一个接口本应该有进线有出线的，但检查的时候只发现了进线，所以只能重新按步骤的检查线路，着重检查与行程开关有联系的器件，最终发现原来是和接触器的常闭触电接线漏了。

常用继电器-接触器控制电路解析

常用继电器-接触器控制电路解析1.利用速度继电器对三相异步电动机反接制动原理：SB2按下→KM1有电且自锁→电机全压启动，转速很快达到120r/min，此时速度继电器触点动作，为反接制动做好准备→当SB1按下→KM1失电，同时KM2得电并自锁保持，串接制动电阻R反接制动（将电流消耗到电阻R上）→转速迅速下降，当转速小于100r/min时，速度继电器的触点复位→切断KM2，使其失电，制动过程结束。

2.三相异步电动机Y-∆起动原理：SB1（起动按钮）按下→KM1得电并且自锁，同时时间继电器KT得电（开始计时），KM3得电→KM1,KM3得电，三相异步电动机接成Y型起动→当设定的时间到达后，延时继电器KT的延时断开触点使KM3失电，延时继电器KT的延时接通触点使KM2得电→此时KM1得电，KM2得电，KM3失电→三相异步电动机接成∆起动。

3.定子串电阻降压启动原理：SB1按下→KM2得电，并且自锁，同时时间继电器，KT得电开始计时→KM2得电，定子串接电阻R降压启动→当设定的时间到后，KT的延时接通触点使KM1得电，并且自锁→KM1得电，在主电路中相当于短接了电阻R，三相异步电动机全压运行。

4.自耦变压器降压启动（带指示灯）原理：SB2按下→KM1得电并且自锁，同时KT得电（开始计时）→KM1有电，在主电路中，自耦变压器抽头降压启动→当设定时间到后，延时继电器常开触点闭合，中间继电器K得电并自锁→使得KM1断电，KM2得电→三相异步电动机全压工作。

控制电路中的变压器使指示灯工作在安全电压下（一般，交流36V）→HL3为上电指示灯（K和KM1均不得电）；HL2为降压启动指示灯（K失电，但KM1得电）；HL3为全压工作指示灯（KM2得电）。

5.转子绕组串电阻启动（针对于绕线式异步电动机）原理：合上QS，SB2按下→KM4得电，并自锁保持（此时，电动机转子串接全部电阻降压启动）→中间继电器KA4得电，为KM1，KM2，KM3的得电做好准备，由于刚启动时电流很大，KA1-KA3吸和电流相同，因此同时得电吸和，其常闭触点都断开，使KM1-KM3处于失电状态，转子电阻全部串入，达到限流和提高转矩的目的。

机电机械设备期中试卷

机械设备控制技术期中试卷一、填空题（每空1分，共20分）。

1、低压电器按照它的用途不同可分为和两类，其中交流接触器属于类电器，熔断器属于类电器。

2、自动开关又称，它的电磁脱扣器承担和保护作用。

3、对于工作环境恶劣，启动频繁的电动机，热继电器的整定电流为电动机额定电流的倍。

4、接触器的自锁触点在控制电路中与启动按钮。

5、熔断器的图形符号是，文字符号为。

6、电气控制线路的表示方法有、、。

7、点动控制线路与连续控制线路的区别是控制线路是否具有。

8、组合开关是一种多、多、可控制的电器。

9、改变三相异步电动机转速方法有、、改变转差率S。

二、选择题(每题2分，共20分)。

1、下列元器件在电气控制中，进行正确连接后，能起到欠压保护的是（）A、熔断器B、接触器C、热继电器D、按钮2、下列电器中属于主令电器的是（）A、刀开关B、电磁离合器C、行程开关D、断路器3、制动时电动机要求（）A、断开电源B、不断开电源C、断开不断开电源均可D、视制动方法不同而定4、三相异步电动机采用Ｙ－△降压起动时，定子绕组在星形连接状态下起动电压为三角形连接起动电压的（）A、1/2B、1/3C、0.7D、2.55、在频繁接通和断开的控制电路中可选择的控制开关（）A．刀开关 B．自动开关 C．控制按钮 D．组合开关6、单台电动机选用熔断器熔体的的额定电流为电动机额定电流的（）A、3-3.5倍B、1.15-1.5倍C、1.5-2.5倍D、4-7倍7、当电动机额定电流小于时，可以用中间继电器代替接触器（）A、20AB、10AC、5AD、1A8、对于星形接法的电动机及电源对称的场合，可采用（）热继电器。

A．二相式 B．三相式 C．三相带断相保护 D、二相带断相保护9、通常在主电路和控制电路中都出现的同一低压电器有（）A、时间继电器B、热继电器C、控制按钮D、行程开关10、时间继电器的文字符号是（）A、KAB、KMC、KTD、KF三、判断题（每题1分，共10分）。

三相异步电动机正反转启动能耗制动控制电路的安装与接线教案

教学设计
教学过程
教学环节教师讲授、指导（主导）内容
学生学习、
操作（主体）活动
时间
分配
一、二、组织教学 (师生问候)
教师确保设备已经调好，学生能够听见声音
新授知识
新课引入
一、实验目的
1、通过对接触器正、反转联锁控制线路的安装接线，掌握根
据原理图安装接线的方法；
2、掌握三相异步电机正、反转的工作原理
二、实验步骤
电路图
师生问好
作业设计：
用三个按钮控制一台电动机的启动停止，当按下绿色按钮时电动机正传，按下红色按钮时电动机停止。

再按下黑色按钮时电动机反转，按下红色按钮时电动机停止。

布置作业
完成习题册布置作业
三、。

电工基础(常用低压电器与控制电路)知识测试试卷 (1)

电工基础（常用低压电器与控制电路）知识测试试卷1．全压起动的电动机，其熔丝应选择电动机额定电流的( )倍。

[单选题] *11.5～2.5(正确答案)24～52．根据生产机械运动部件的行程或位置，利用( )来控制电动机的工作状态称为行程控制原则。

[单选题] *电流继电器时间继电器位置开关(正确答案)速度继电器3．利用( )按一定时间间隔来控制电动机的工作状态称为时间控制原则。

[单选题] *电流继电器时间继电器(正确答案)位置开关速度继电器4．按下负荷按钮时（）。

[单选题] *常开触头先闭合常闭触头先断开(正确答案)常开、常闭触头同时动作以上都不正确5．按钮帽的颜色和符号标志是用来（）。

[单选题] *注意安全引起警惕区分功能(正确答案)装饰美观6．急停按钮应该选用（）。

[单选题] *红色(正确答案)白色黑色黄色7．三相异步电动机的正反转控制线路中，性能最好的联锁控制线路是（）。

[单选题] *按钮联锁接触器联锁机械联锁接触器和按钮联锁(正确答案)8．如图所示四个控制电路，能实现三相异步电动机正常的启动和停止的是( )。

[单选题] *A.(正确答案)B.C.D.9．熔断器中对线路和设备起核心保护作用的是（）。

[单选题] *熔体(正确答案)熔座填料都不是10．熔断器串接在电路中主要用作（）。

[单选题] *短路保护(正确答案)欠压保护失压保护11．双轮旋转式行程开关为（）。

[单选题] *自动复位式非自动复位式(正确答案)自动或非自动复位式都不是12．交流接触器的铁心端面装有短路环的目的是（）。

[单选题] *减小铁心振动(正确答案)增大铁心磁通减缓铁心冲击都不是13．（）是交流接触器发热的主要部件。

[单选题] *线圈铁心(正确答案)触头接线桩14．热继电器中主双金属片的弯曲主要是由于两种金属材料的（）不同。

[单选题] *机械强度导电能力热膨胀系数(正确答案)15．空气阻尼式时间继电器调节延时的方法是（）。

《电力拖动与控制》课程标准(中职)

《电力拖动与控制》课程标准一、课程性质本课程是中等职业教育电气运行与控制专业必修的专业基础平台课程，是在《电工技术基础与技能》、《电子技术基础与技能》课程的基础上，开设的一门理论和实践相结合的核心课程，其任务是培养学生从事电气控制线路的安装、调试、运行、维护等能力，为后续学习《PLC 应用技术》、《变频调速技术及应用》等课程，获得相关职业资格奠定基础。

二、学时与学分150 学时，10 学分。

三、课程设计思路本课程体现以服务发展为宗旨、以促进就业为导向的基本理念，按照立德树人的要求，突出电动机拆装与修理、控制电路安装调试以及机床故障排除等关键能力，兼顾中高职课程衔接，注重课程内容与职业标准对接，教学过程与生产过程对接，推行以工作过程导向为核心的课程教学模式。

1.依据中等职业教育电气运行与控制专业指导性人才培养方案中确定的培养目标、综合素质、职业能力，按照知识与技能、过程与方法、情感态度与价值观三个维度，结合本课程的性质和职业教育课程教学的最新理念，确定课程目标。

2.根据“中等职业教育电气运行与控制专业岗位职业能力分析表”，依据课程目标、岗位需求，对接维修电工中级职业标准和电气技术行业标准的相关要求，按照行动导向、任务驱动，理论教学与实践训练并重的原则，构建学习任务单元，确定课程内容。

3.结合学生认知和技能形成规律，按照生产过程的要求设计教学活动；以项目为载体组织教学单元，以工作任务为引领设计课程结构，将相应的专业理论知识有机融入学习任务，优化课程结构。

四、课程目标学生通过本课程的学习，能安装与调试常用电气控制线路，能进行普通机床控制线路的维护、维修和故障排查，形成善于沟通、合作的品质，树立环保、节能、安全等意识。

1．熟悉交、直流电机的起动、调速和制动方法及应用，掌握机床电气控制电路的工作原理和基本分析方法。

2．会识别、选择、使用常用低压电器；能正确识读常用电气控制线路电路图。

3．能完成三相异步电动机基本控制电路的安装、调试、运行及维护；能进行普通机床电气控制电路故障检查、分析及排除。
