自激式软开关变换器(ZVS)教程

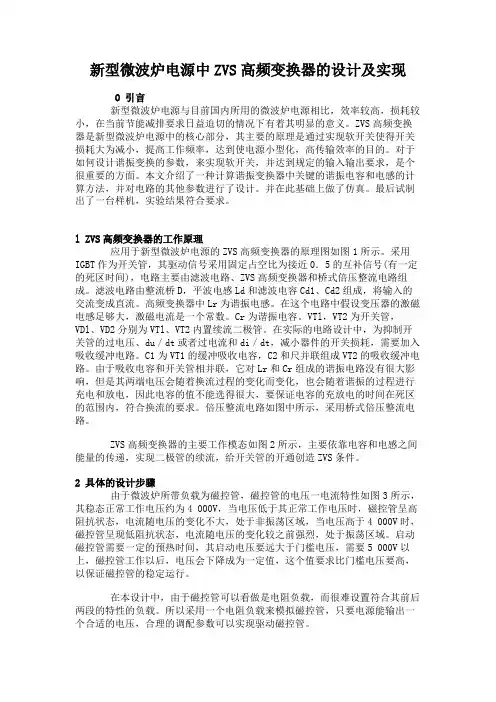

新型微波炉电源中ZVS高频变换器的设计及实现.
新型微波炉电源中ZVS高频变换器的设计及实现O 引言新型微波炉电源与目前国内所用的微波炉电源相比，效率较高，损耗较小，在当前节能减排要求日益迫切的情况下有着其明显的意义。
ZVS高频变换器是新型微波炉电源中的核心部分，其主要的原理是通过实现软开关使得开关损耗大为减小，提高工作频率，达到使电源小型化，高传输效率的目的。
对于如何设计谐振变换的参数，来实现软开关，并达到规定的输入输出要求，是个很重要的方面。
本文介绍了一种计算谐振变换器中关键的谐振电容和电感的计算方法，并对电路的其他参数进行了设计。
并在此基础上做了仿真。
最后试制出了一台样机，实验结果符合要求。
l ZVS高频变换器的工作原理应用于新型微波炉电源的ZVS高频变换器的原理图如图1所示。
采用IGBT作为开关管，其驱动信号采用固定占空比为接近0．5的互补信号(有一定的死区时间)，电路主要由滤波电路、ZVS高频变换器和桥式倍压整流电路组成。
滤波电路由整流桥D，平波电感Ld和滤波电容Cd1、Cd2组成，将输入的交流变成直流。
高频变换器中Lr为谐振电感。
在这个电路中假设变压器的激磁电感足够大，激磁电流是一个常数。
Cr为谐振电容。
VTl，VT2为开关管，VDl、VD2分别为VTl、VT2内置续流二极管。
在实际的电路设计中，为抑制开关管的过电压、du／dt或者过电流和di／dt，减小器件的开关损耗，需要加入吸收缓冲电路。
C1为VT1的缓冲吸收电容，C2和尺并联组成VT2的吸收缓冲电路。
由于吸收电容和开关管相并联，它对Lr和Cr组成的谐振电路没有很大影响，但是其两端电压会随着换流过程的变化而变化，也会随着谐振的过程进行充电和放电，因此电容的值不能选得很大，要保证电容的充放电的时间在死区的范围内，符合换流的要求。
倍压整流电路如图中所示，采用桥式倍压整流电路。
ZVS高频变换器的主要工作模态如图2所示，主要依靠电容和电感之间能量的传递，实现二极管的续流，给开关管的开通创造ZVS条件。
第十章-软开关技术2——移相控制ZVS-PWM-DC-DC全桥变换器
loss
TS / 2
而 t25
Lr [ I 2 I Lf (t5 ) / K ] Vin
那么有：Dloss
2Lr [ I 2 I Lf (t5 ) / K ] Vin TS
Dloss 越大；②负载越大， Dloss越大；③ Vin越低，Dloss 越大。 可知：① Lr 越大， Dloss 的产生使DS 减小，为了得到所要求的输出电压，就必须减小原副边的 匝比。而匝比的减小，带来两个问题： ①原边电流增加，开关管电流峰值也要增加，通态损耗加大； ②副边整流桥的耐压值要增加。
6.
Vin i p (t ) (t t4 ) Lr
到 t5 时刻，原边电流达到折算到原 边的负载电流 I Lf (t5 ) / K值，该开 关模态结束。 持续时间为：
t45
Lr I Lf (t5 ) / K Vin
7. 开关模态6 在这段时间里，电源给负载供电 原边电流为:
10.3. 3 两个桥臂实现ZVS的差异
1.实现ZVS的条件 要实现开关管的零电压开通，必须有足够的能量： ①抽走将要开通的开关管的结电容（或外部附加电容）上的电荷； ②给同一桥臂关断的开关管的结电容（或外部附加电容）充电； 考虑到变压器的原边绕组电容，还要有能量用来： ③抽走变压器原边绕组寄生电容CRT 上的电荷。
ip (t ) I p (t0 ) I1
vC1 (t )
I1 (t t0 ) 2Clead I1 vC 3 (t ) Vin (t t0 ) 2Clead
在
C3 电压降到零，D3 自 t1时刻，
然导通。
3.开关模态2
td (lead ) t01
D3导通后，将Q3 的电压箝在零位 此时开通Q3 ，则Q3是零电压开通。 Q3和Q1驱动信号之间的死区时间 ，即
第六章 软开关技术(移相全桥ZVS软开关电路分析)
td (lead ) 2CleadVin / I1
在这段时间里，原边电流等于折算到 原边的滤波电 ) / K
4.开关模态3 在 t2 时刻，关断 Q4，原边电流 i p 转 移到 C2和 C4中，一方面抽走 C2上的 电荷，另一方面又给 C4充电。 由于C2 和C4 的存在，Q4的电压是从零 慢慢上升的，因此 Q4是零电压关 断。这段时间里谐振电感 Lr 和C2 及 C4在谐振工作。原边电流 i p 和 C4 的电压分别为： 电容C2 ，
2.开关模态1 在 t 0 时刻关断Q 1，原边电流 i p 从 Q 1中转移到到 C3和 C1 支路中，给
C1充电，同时 C3被放电。 电容 C1 的电压从零开始线性上升
电容 C3 的电压从 Vin开始线性下降 Q 1是零电压关断。
i p (t ) I p (t0 ) I1
vC1 (t )
到 t4 时刻，原边电流从 I p (t3 )下降到 零，二极管 D2和 D3自然关断。 持续时间为： t L I (t ) / V
34 r P 3
Vin i p (t ) I p (t3 ) (t t3 ) Lr
in
6. 开关模态5 在 t 4 时刻，原边电流流经 Q2和 Q3。 由于原边电流仍不足以提供负载 电流，负载电流仍由两个整流管 提供回路，因此原边绕组电压仍 然为零，加在谐振电感两端电压 是电源电压Vin ，原边电流反向线 性增加。
到 t5 时刻，原边电流达到折算到原 I Lf (t5 ) / K 值，该开 边的负载电流 关模态结束。 持续时间为： L I (t ) / K
Vin i p (t ) (t t4 ) Lr
t45
自激式软开关变换器(ZVS)教程
自激式软开关变换器(ZVS)教程前言第一章关于本电路第二章ZVS的工作原理第三章ZVS的元件选择第四章ZVS的拓展应用之电磁枪配套升压器第五章ZVS的拓展应用之基于ZVS的滞后反馈升压器第六章ZVS的拓展应用之高效电鱼机ZVS电路对于各位来说可能并不陌生，可能很多同学都制作过数十个ZVS电路了。
ZVS的最经常用途是驱动高压包拉弧，zvs具有简单、功率大、发热小效率高等优点。
在此提醒一下各位，不要不加思索地一味重复制作某个电路，DIY<>纯粹的组装。
本教程将介绍ZVS 的背景、工作原理、制作经验和高级应用方式（这是亮点！）同时带领各位领悟DIY的真谛！第一章关于本电路相信很多人看到了很熟悉的那个电路。
这就是自激式软开关变换器，常被大家称为ZVS。
值得一提的是，ZVS是一种电路工作模式的名称（Zero voltage switch，零电压开关），用于描述在开关电源中功率管在其两端电压为零时进行开关动作，此时没有开关损耗。
本电路的功率管正是由于工作在ZVS模式又加上太著名了所以被称为ZVS……（下文中ZVS代表本电路）ZVS是一种Royer变换器，那么Royer是啥？可能很多同学第一次听说这个名词，下面让我为大家分解。
1955年美国的科学家罗那（G.H.Royer）首先研制成功了利用磁芯的饱和来进行自激振荡的晶体管直流变换器。
此后，利用这一技术的各种形式的精益求精直流变换器不断地被研制和涌现出来，从而取代了早期采用的寿命短、可靠性差、转换效率低的旋转和机械振子示换流设备。
由于晶体管直流变换器中的功率晶体管工作在开关状态，所以由此而制成的稳压电源输出的组数多、极性可变、效率高、体积小、重量轻，因而当时被广泛地应用于航天及军事电子设备。
由于那时的微电子设备及技术十分落后，不能制作出耐压高、开关速度较高、功率较大的晶体管，所以这个时期的直流变换器只能采用低电压输入。
此后Royer类变换器一直没有停止发展，先后出现了：三极管ZCS（用于LCD背光照明CCFL，本教程不多作介绍）场效应管ZVS（大家熟知的那个电路），这两个电路实现了谐振软开关，因此效率非常高，比PWM硬开关变换器的效率高不少。
ZVS全桥移相软开关电源
第18卷第4期2008年7月黑龙江科技学院学报Journa l o fH e ilongjiang I nstitute o f Science&TechnologyV o.l18N o.4Ju l y2008文章编号:1671-0118(2008)04-0302-04Z VS全桥移相软开关电源李春华,胡红林,王艳超(黑龙江科技学院电气与信息工程学院,哈尔滨150027)摘要:为了克服硬开关电源尖峰干扰大、可靠性差、效率低的缺点,分析了全桥移相软开关电路超前臂和滞后臂的不同工作状态,讨论了全桥移相软开关电路的占空比丢失现象,对软开关谐振器超前臂、滞后臂的并联电容和串联电感参数进行选取。
通过试制4k W全桥移相ZVS软开关电源,获得了变压器前端电压和电流波形。
结果表明:开关管实现了零电压变换,验证了谐振电感和谐振电容参数选取的正确性。
关键词:全桥移相;软开关;谐振中图分类号:TM46文献标识码:AFul-l bri dge phase-shifting ZVS power sourceLI Chunhua,HU H ong lin,WANG Yanchao(Co llege of E l ectr i cal and Infor mati on Eng i neeri ng,He ilong ji ang Institute of Science&T echno l ogy,H arbi n150027,China)Abst ract:D irected a t overco m ing the hard-sw itch i n g po w er supply.s shortco m ings,such as grea t peak i n terference,poor re liability,and l o w efficiency,this paper analyses the different states about the leadi n g ar m and t h e lagg i n g ar m o f t h e fu l-l bri d ge phase-sh ifting sof-t s w itching c ircu it and d i s cusses the duty factor l o ss of f u l-l bri d ge phase-sh ifting so f-t s w itch i n g c ircu i.t The paper a lso g ives the choice of the para m eter of the parallel capacitance and series i n ductance in t h e sof-t sw itch i n g resonator.s lead i n g ar m and lagg i n g ar m.The developm ent o f4k W Z VS fu l-l bri d ge phase-sh ift so f-t sw itch i n g po w er supp li e s m akes possi b le the w ave for m s of t h e front voltage and curren t co m ing fro m the transfor m ers.The results sho w that the s w itch i n g tube g i v es the possibility of zero-vo ltage transfor m ati o n,wh ich proves the co rrect cho ice of t h e para m e ters o f the i n ductor and resonant capacito r in the resonator.K ey w ords:f u l-l bri d ge phase-sh ifting;so f-t s w itching;resonance收稿日期:2008-05-26作者简介:李春华(1959-),女,黑龙江省尚志人,教授,硕士,研究方向:自动控制及智能控制,E-m ai:l lch-ysx@f126.co m。
ZVS软开关的实现
一种带辅助变压器的Flyback变换器ZVS软开关实现方案（图）作者：陈世杰 吕征宇 钱照明文章加入时间：2005年7月12日 16:00:58摘要：提出了一种新颖的FLYBACK变换器ZVS软开关实现方案。
一个较小的辅助变压器与主变压器串联，通过使辅助变压器原边激磁电感电流双向来达到主开关管的ZVS软开关条件。
该方案实现了主辅开关管的ZVS软开关，限制了输出整流二极管关断时的di/dt，并且使变换器在任何负载情况下，都能在宽输入范围内实现软开关。
关键词：ZVS软开关；辅助变压器；电流双向引言在很多通讯和计算机系统中，需要使用高功率密度、高效率的开关电源。
提高开关频率可以减小电感、电容等元件的体积，是目前开关电源提高功率密度的一种趋势。
但是，开关频率的提高，开关器件的损耗也随之增加。
为了减小开关电源的开关损耗，提高其开关频率，软开关技术应运而生。
软开关技术主要包括两种：零电压软开关（ZVS）及零电流软开关（ZCS）。
在含有MOSFET开关器件的变换器拓扑中，零电压软开关要优于零电流软开关。
Flyback变换器电路简单，在小功率场合得到了广泛的应用。
基于Flyback变换器的ZVS软开关拓扑也得到了进一步的发展[2][3][4]。
最近几年，有源箝位ZVS软开关技术被提出[5][6][7]，但它也存在一些缺点[8][9]，比如，轻载时不能实现软开关。
本文提出了一种带辅助变压器的Flyback零电压软开关电路，与有源箝位Flyback零电压软开关电路相比，它具有以下几个优点：1）电路在整个负载范围内都能实现软开关；2）任何负载情况下，电路都可以在宽输入范围中实现软开关；3）丢失占空比不随输出负载变化而变化，利于电路参数设计。
下面分析了此电路的工作原理及软开关参数的设计，并以实验结果验证了该方案的有效性。
1 工作原理图1为本文提出的Flyback软开关电路，Tr为辅助变压器。
其两个开关S1及S2互补导通，中间有一定的死区防止共态导通。
半桥自激式zvs开关电源电路原理
半桥自激式zvs开关电源电路原理1. 什么是半桥自激式ZVS开关电源？嘿，大家好，今天咱们聊聊半桥自激式ZVS开关电源电路，别被这些高大上的词吓到了。
想象一下，电源就像是电器的“心脏”，它负责把电流送到电器里。
半桥自激式ZVS开关电源呢，就是一种让这个“心脏”跳得更稳、更省电的方式。
好比是给心脏装上了高科技的节能装置，心脏跳得更稳，身体也更健康。
1.1 半桥电路是什么？先来个大致了解。
半桥电路，就像它的名字一样，是一个电路的“半边”。
我们把电路想象成一个桥，这个桥有两个支点，半桥就相当于把这个桥的两边留出一半。
其实，这种半桥结构并不复杂，它由两个开关元件（通常是MOSFET或者IGBT）和两个电感组成。
哎，这听上去有点绕，简单来说就是两个开关像摆锤一样交替开关，把电流送到负载上去。
1.2 自激式ZVS怎么回事？接下来，让我们聊聊自激式ZVS。
ZVS是“Zero Voltage Switching”的缩写，翻译过来就是“零电压开关”。
想象一下你在开关灯，通常开关的瞬间会有个电弧。
ZVS技术就像是给开关加了一个“缓冲区”，让它在零电压的时候开关，避免了电弧的产生。
自激式呢，就是它能自己调节，使得开关工作在这个零电压的状态下，不需要外加复杂的控制电路。
这就像是开车时，车子能自动刹车，让你不必费心操控。
2. 半桥自激式ZVS的工作原理了解了什么是半桥自激式ZVS，我们再看看它的工作原理。
这个电路就像是一个精密的舞蹈，两个开关交替工作，电流在负载上跳动，稳稳地保持电压和电流的平衡。
下面，我们详细解开这个“舞步”：2.1 电路的基本构成半桥自激式ZVS电路主要有两个开关元件和一个变压器。
开关元件在这里起着关键作用，它们的“开”与“关”决定了电流的流向。
变压器就像是电路中的“变声器”，调整电压和电流的输出。
电路里还有电感和电容，它们一起协调，使得开关在零电压状态下工作，避免了电流的浪涌。
2.2 自激式ZVS的实现那么，如何实现零电压开关呢？这就要靠电路中的自激反馈了。
电力电子Ⅱ--ZCS、ZVS实验指导书
iLr(t ) = I 0 +
Vin sin ( t − t 1) Zr
Vcr(t ) = Vin 1 − cos (t − t 1)
经过 1/2Tr，到达 t1a 时刻，iLr 减小到 I0，此时 Vcr 达到最大值 Vcrmax=2Vin 。 在
t1b 时刻，iLr 减小到 O，此时开关管 Q1 的反并二极管 DQl 导通， iLr 继续反方
结束，它的持续时间为：
t 23 =
4.自然续流阶段 t 3,t 4
LrILr( t 2) Uo
在此开关模态中， 谐振电感 Lr 和谐振电容 Cr 停止工作， 输入电流 Ii 经过 Ql 续流，
70
负载由输出滤波电容提供能量。 在 t4 时刻，Q1 零电压关断，开始下一个开关周期。 实验线路如图 3-69 所示：
3．电感放电阶段[t2,t3 ] 在此开关模态中，Q1 开通，输入电流 -Vo，那么 iLr 线性减小。
1 −(
Vo 2 ) IiZr
Ii 流经 Q1，此时加在谐振电感两端的电压为
iLr( t ) = I Lr( t 2) −
在
Vo ( t − t 2) Lr
t3 时刻，iLr 减小到 O，由于 D1 的阻断作用，iLr 不能反方向流动，此开关模态
图 3-69
Boost ZVS 实验线路图
三． 实验内容
1． 示波器观察 Boost ZVS 电路的各个测量点波形，分析其工作原理； 2． 了解 Boost ZVS 电路的优缺点。
四． 实验设备及仪器
1．电力电子技术探究性实验平台； 2． DDS 35“准谐振软开关电路”实验挂箱； 3． NMCL-50 数字直流表； 4. 数字式万用表； 5．示波器等。
如何自制最简单zvs升压电路图？其操作步骤解析
如何自制最简单zvs升压电路图？其操作步骤解析ZVS即所谓零电压开关（ZVS）/零电流开关（ZCS）技术，或称软开关技术，小功率软开关电源效率可提高到80%~85%。
接下来将详解介绍zvs原理及如何自制zvs的升压电路图以及它的操作步骤。
ZVS经典原理：1. 上电瞬间，电源电压流经R1，R2，经过ZD1，ZD2稳压二极管钳位在12V后分别送入MOS1，MOS2的GS极，因此两个MOS 管同时开通。
2. 因为元件参数的离散性（例如：MOS管GS钳位电压的离散性、MOS管本身跨导参数的离散性、变压器初级绕组不严格对称、走线长度差异等），导致两管DS电流在上电瞬间就不相同。
假设下方的MOS管MOS2流过的电流稍大。
即IL3》IL2。
因为L2，L3是在同一磁芯上绕制，本身存在磁耦合，所以，对磁芯的励磁电流为IL2，IL3之和。
之前提到IL3》IL2，而且从抽头看去，IL2，IL3的电流方向相反，所以对磁芯的励磁电流为Ip1=IL3-IL2。
这样就可以等效为仅有L3线圈产生励磁作用（有一部分抵消掉L2的励磁）。
明白这点以后，继续往下分析。
3. 见图1，在上电瞬间，L2，L3中的等效励磁电流Ip1用红色线条表示，因为具有相同的磁路，Ip1将在L2上产生一个互感电流，图中用蓝色线条表示，L2+L3与C1构成并联谐振，这个互感电流的方向同IL2相反，如此正反馈造成的结果是IL2越来越小，最终可单纯看做只有L3参与励磁。
4. 与此同时，B点电压升高，D1截止，C点电压保持12V，MOS2继续保持开通。
因为MOS2开通时VDS很小，A点近似接地，D2导通，将D点电位强行拉低至0.7V左右，MOS1失去VGS而截止。
5. 随着时间推移，L3对磁芯的励磁最终达到磁饱和，大家注意，此时蓝色线条的电流因磁芯饱和失去互感刚好减到0，MOS1的DS上电压为零。
而L3失去电感量而近似于一个仅几mΩ的纯电阻，瞬间大电流全部叠加在MOS2的导通电阻Ron上，使A点电位瞬间升高，D2截止，D点电位恢复至12V，MOS1获得VGS而导通（在VDS=0的情况下导通，故称ZVS）。
电流模式控制移相全桥零电压软开关(ZVS)DC-DC功率变换器
引言随着计算机与通信技术的飞速发展，作为配套设备的开关电源也获得了长足进步，并随着新器件、新理论、新电磁材料和变换技术以及各种辅助设计分析软件的不断问世，开关电源的性能不断提高。
本文介绍一种新型的高频DC/DC开关变换器，并成功地应用在军用充电机上。
DC/DC变换器主电路改进型移相全桥ZVS DC/DC变换器主电路结构和各点波形对照如图1、图2所示。
由于电路工作状态在一个周期内可以分为两个完全一样的过程，所以以下仅仅分析半个周期的情况，而这半个周期又可分为以下三种开关模态。
● 开关模态1，t0<t<t1，其中t1=DT s/2此时Q1和Q4同时导通，变压器副边电感L1和整流管D S2导通，原边能量向负载端传递。
此模态的等效电路见图3。
其中，a为变压器变比，V in是直流母线电压，I1和I2分别是电感L1和L2电流(L1=L2=LS)，此时有等式（1）成立。
(1)(2)I p(t)=aI1(t)(3)当Q4关断时该模态过程结束。
● 开关模态2，t1<t<t2，其中t2≤T s/2在t1时刻关断Q4，此时副边电感L1中储存的能量给Q4电容(或并联电容)充电，同时将Q3两端电容电荷放掉。
为了实现软开关，Q4关断和Q3开通之间至少要存在一死区时间Δt1，使得在Q3开通前D3首先导通，且有下式成立。
I p1Δt1=2C eff V in(4)其中C eff是开关管漏源两端等效电容，I P1为t1时刻变压器原边流过电流。
当D3导通后，变压器副边两个二极管D S1和D S2同时导通，电路工作在续流状态。
此时等效电路如图4所示。
此时有如下电路方程成立。
(5)(6)(7)(8)r t=r mosfet+r xfmr (9)其中D为脉冲占空比，f S为电路工作频率，L’ik为主边变压器漏感(或与外接电感的串联值)，rt是变压器原边等效电阻，τ是原边等效电流衰减时间常数，Vfp是反并联二极管导通压降。
第十章 软开关技术2——移相控制ZVS_PWM_DC-DC全桥变换器.
❖ 3.滞后桥臂实现ZVS
滞后桥臂要实现ZVS比较困难。在滞后桥臂开关过程中，变压器副边是短
路的，此时用来实现ZVS的能量只是谐振电感中的能量，如果不能满足
下式，就无法实现ZVS。
1 2
Lr I22
ClagVin2
1 2
CTRVin2
（8.19）
10.3. 4 实现ZVS的策略及副边占空比的丢失
所谓副边占空比丢失，就是副边占空比DS 小于原边的占空比 DP 。
产生副边占空比丢失的原因是：存在原边电流从正向（或负向）变化到负
向（或正向）负载电流的时间，这部分时间与二分之一开关周期的比值
就是副边的占空比丢失 Dloss，即
Dloss
t25 TS / 2
而
t25
Lr
[I2
ILf Vin
(t5) /
要实现开关管的零电压开通，必须满足下式：
E
1 2
CiVin2
1 2
CiVin2
1 2
CRTVin2
CiVin2
1 2
CRTVin2
(i=lead， lag)
（8.18）
❖ 2.超前桥臂实现ZVS
超前桥臂容易实现ZVS。在超前桥臂开关过程中，输出滤波电感Lf 是与谐
振电感 Lr串联的，此时用来实现ZVS的能量是Lf 和 Lr中的能量。这个能
K]
那么有：Dloss
2Lr
[I2 ILf (t5 ) / Vin TS
K]
可知：① Lr越大，Dloss 越大；②负载越大，Dloss越大；③ Vin越低，Dloss 越大。 Dloss的产生使DS 减小，为了得到所要求的输出电压，就必须减小原副边的
基于ZVS开关电源系统的电路设计
基于ZVS开关电源系统的电路设计ZVS（Zero Voltage Switching，零电压开关）是一种电源系统的设计技术，它可以有效地降低功率转换过程中的开关损耗和电磁干扰。
在设计ZVS开关电源系统的电路时，需要考虑以下几个方面：开关管的选择和驱动电路、变压器的设计和选用、电容电感元件的选择和磁耦合。
首先，选择适合的开关管是设计的重点。
常见的选项包括MOSFET和IGBT。
MOSFET有较低的导通电阻和开关速度快的优点，但耐压能力较弱；而IGBT则具有较高的耐压能力，但开关速度相对较慢。
驱动电路的设计需要根据选用的开关管来确定，通常会使用驱动芯片来产生适当的驱动信号。
其次，变压器的设计和选用是关键步骤之一、变压器的设计需要根据输入和输出的电压、功率需求以及工作频率来确定。
正常情况下，变压器是使用磁性材料制成，如铁氧体。
需要注意的是，变压器的磁芯材料和绕组的设计都会对开关电源系统的性能产生重要影响。
电容和电感元件的选择也是重要的一环。
电容主要用于平衡输入电压和输出电压，起到滤波作用。
电感则用于储存能量，通过改变电流和电压，实现转换功能。
在选择这些元件时，需要根据系统的需求，如输出功率、电流波形等来确定相应的容值和感值。
最后，磁耦合是实现功率传输的关键环节。
磁耦合可以将能量从输入端传递到输出端，同时还能隔离输入和输出。
它通常使用变压器来实现，其中输入和输出绕组并联或串联在一起，根据需要可以使用多个绕组。
综上所述，基于ZVS开关电源系统的电路设计需要考虑开关管的选择和驱动电路、变压器的设计和选用、电容电感元件的选择和磁耦合。
通过合理的设计和选型，可以实现高效率、低损耗和低电磁干扰的功率转换。
这种设计方法在现代电源系统中得到广泛应用，对于电子设备的发展起到了积极的推动作用。
zvs软开关原理
zvs软开关原理ZVS软开关原理ZVS软开关，也称零电压开关，是一种常用于电力电子系统中的开关技术。
它通过控制电压和电流的切换，实现高效能的能量转换。
本文将详细介绍ZVS软开关的原理及其工作过程。
一、ZVS软开关的基本原理ZVS软开关利用谐振现象，将开关管在零电压关闭和开启状态之间切换，以降低开关管的开关损耗和提高系统效率。
其基本原理如下：1. 谐振电路：ZVS软开关采用谐振电路，由电感L和电容C组成。
在开关管关闭时，电流通过电感L开始上升，同时电容C开始充电。
当电流达到峰值时，开关管打开，此时电容C开始放电，电感L中的电流开始减小。
2. 零电压关闭：在电容C放电的过程中，当电感L中的电流减小到零时，此时开关管可以被轻松关闭，实现零电压关闭。
这样可以避免开关管在高电压状态下关闭，减少开关管的损耗。
3. 零电压开启：在电容C放电完成后，当电流再次增大到峰值时，开关管可以被轻松打开，实现零电压开启。
这样可以避免开关管在高电压状态下开启，减少开关管的损耗。
二、ZVS软开关的工作过程ZVS软开关的工作过程可以分为两个阶段：充电阶段和放电阶段。
1. 充电阶段：当输入电压施加到谐振电路时，电感L和电容C开始工作。
电容C开始充电，电感L中的电流逐渐增大。
在这个阶段，开关管处于导通状态，电流通过开关管和电感L。
2. 放电阶段：当电容C充电完成后，电感L中的电流开始减小。
当电流减小到零时，开关管可以被关闭，实现零电压关闭。
在这个阶段，电容C开始放电，电流通过电容C和负载。
通过充电和放电阶段的切换，ZVS软开关实现了高效能的能量转换。
当谐振电路的频率和输入电压频率匹配时，ZVS软开关的效果更好。
三、ZVS软开关的应用ZVS软开关广泛应用于电力电子系统中，特别适用于高功率、高频率的应用。
以下是几个典型的应用领域：1. 电力变换器：ZVS软开关可以用于DC-DC变换器和DC-AC逆变器中，提高变换器的效率和稳定性。
2. 电力供应系统：ZVS软开关可以用于电力供应系统中的开关电源、逆变器和整流器等，实现高效能的能量转换和稳定的电压输出。
zvs是什么技术
zvs是什么技术zvs技术是什么呢，本文详细讲解zvs技术及zvs原理，并分享zvs电路图。
简单来说，ZVS就是零电压开关,英文全称是：Zero Voltage SwitchPWM开关电源按硬开关模式工作(开/关过程中电压下降/上升和电流上升/下降波形有交叠)，因而开关损耗大。
高频化虽可以缩小体积重量，但开关损耗却更大了。
为此，必须研究开关电压/电流波形不交叠的技术，即所谓零电压开关(ZVS)/零电流开关(ZCS)技术，或称软开关技术，小功率软开关电源效率可提高到80%~85%。
20世纪70年代谐振开关电源奠定了软开关技术的基础。
随后新的软开关技术不断涌现，如准谐振(20世纪80年代中)全桥移相ZVS-PWM，恒频ZVS-PWM/ZCS-PWM(上世纪80年代末)ZVS-PWM有源嵌位；ZVT-PWM/ZCT-PWM(20世纪90年代初)全桥移相ZV-ZCS-PWM(20世纪90年代中)等。
我国已将最新软开关技术应用于6kW通信电源中，效率达93％。
ZVS电路图：非谐振ZVS技术图10中的虚线是图9中的PWM信号和逆变器输出电压信号,但只有在周波变换器输出的最大宽度电压内才要求逆变器必须输出电压,在半个开关周期内的其他时间逆变器的输出都为O,因此,周波变换器PWM信号的边界可以移到逆变器输出为0的区域,如图10所示,开关器件都是在零电压期间进行开通和关断。
图11为空间矢量图,它是由6个向量(V1~V6)和两个零向量(V0和V7)构成的,分成6个区间。
图12是当周波变换器输入电压为(a)时,传统PWM(b)和非谐振ZVS PWM(c)两种模式在区域V中的波形图。
由于上述非谐振ZVS只能在从一个开关周期到另一个开关周期变换时实现软开关,因此义提出了一种新的控制方案,不仅在周期变换时而且在周期内都能实现软开关。
BOOST ZVS软开关谐振电路
实验报告课程名称：电力电子技术2 指导老师：王正仕 愈勇祥 成绩：__________________ 实验名称：Boost ZVS 软开关电路 同组学生姓名：王道翔一． 实验目的1．加深对零电压准谐振软开关电路工作原理的理解； 2．了解零电压准谐振软开关电路的调试方法； 3．了解零电压准谐振软开关电路的优缺点。
二． 实验电路原理及实验线路准谐振零电压软开关电路的基本思想是：谐振电容Cr 基本上是与开关管Q1并联的，在开关管导通时，谐振电容Cr 上的电压为零；当开关管关断时，Cr 限制开关管上电压的上升率，从而实现开关管的零电压关断；当开关管导通时；Lr 和Cr 谐振工作使Cr 上的电压回到零，从而实现开关管的零电压开通。
其工作原理如图3-69所示：图3-69工作原理及波形图在一个开关周期T r 中，该变换器有四种开关状态。
在分析之前，作出如下假设： ①所有开关管、二极管均为理想器件；②所有电感、电容和变压器均为理想元件； 、 ③L f >>L r ；④L f 足够大，在一个开关周期中，其电流基本保持不变，为I i ，这样L f 和输入电压V in专业：电子信息工程 姓名：唐圣鹏学号：3100103853 日期：2014.6.4 地点：教2 125可以看成一个电流为I i的恒流源；⑤C f足够大，在一个开关周期中，其电压基本保持不变，为Vo，这样C f和负载电阻可以看成一个电压为Vo的恒压源。
这里给出以下物理量的定义：①特征阻抗②谐振角频率③谐振频率④谐振周期1．电容充电阶段[t0,t1]在t0时刻之前，开关管Q1导通，输入电流I i经过Q1续流，谐振电容Cr，上的电压为O。
D1处于关断状态，谐振电感Lr的电流为零。
在t0时刻，关断Q1，输入电流I i从Q1中转移到Cr中，给Cr充电，电压从O开始线性上升，由于Cr的电压是慢慢开始上升的，那么Q l就是零电压关断。
在此开关模态中，Cr的电压为：在t1时刻,Vcr上升到输出电压Vo，开关模态1结束，它的持续时间为：2．谐振阶段[t1,t2]从t1时刻起，D1开始导通，Lr与C r谐振工作，谐振电感电流i Lr从O开始增加，i Lr和Vcr的表达式为：经过T r/2，到达t1a时刻，i Lr等于I i，此时Vcr到达最大值Vcrmax。
半桥自激式zvs开关电源电路原理
半桥自激式zvs开关电源电路原理半桥自激式ZVS开关电源电路原理，听起来好像很高大上的样子，其实就是一种很厉害的电学技术。
今天，我就来给大家讲讲这个神奇的原理，让大家也能轻松理解这个高科技的东西。
我们要明白什么是半桥自激式ZVS开关电源。
简单来说，它就是一种能够快速切换电压和电流的电源。
它的工作原理就像一个超级英雄，能够在瞬间完成任务，让你的电子设备充满能量。
那么，这个半桥自激式ZVS开关电源是如何实现这个功能的呢？其实，它的原理很简单，就是利用了一个叫做“反激”的技术。
反激技术就是让电流在一个周期内来回流动，这样就可以产生一个高频脉冲，从而实现电压和电流的快速切换。
接下来，我们就要来看看这个半桥自激式ZVS开关电源的具体结构了。
它主要由四个部分组成：输入滤波器、整流桥、变压器和输出滤波器。
其中，整流桥是用来将交流电转换成直流电的关键部件；变压器则是用来调整电压大小的重要工具；输出滤波器则是用来去除电源中的杂波，保证输出电压的稳定性。
现在，我们已经知道了半桥自激式ZVS开关电源的基本结构，那么接下来就是要了解一下它的工作原理了。
其实，它的工作原理也很简单，就是通过控制整流桥的导通和截止时间，来实现电压和电流的快速切换。
当整流桥导通时，电流会从正极流入负极；当整流桥截止时，电流则会从负极流入正极。
这样一来，就可以实现电压和电流的快速切换了。
要想让半桥自激式ZVS开关电源发挥出最好的效果，还需要注意一些细节问题。
比如说，要选择合适的元器件参数；要考虑散热问题；还要进行严格的测试和调试等等。
只有把这些细节都处理好，才能让半桥自激式ZVS开关电源真正发挥出它的威力。
半桥自激式ZVS开关电源是一种非常厉害的电学技术，它可以让你的电子设备在瞬间充满能量。
虽然它的原理看起来有点复杂，但是只要你用心去理解，就会发现它其实并不难懂。
所以，如果你想要让自己的电子设备更加强大，不妨试试这种半桥自激式ZVS开关电源吧！。
Boost ZVS软开关电路
Boost ZVS软开关电路实验电路原理及实验线路准谐振零电压软开关电路的基本思想是：谐振电容Cr基本上是与开关管Q1并联的，在开关管导通时，谐振电容Cr上的电压为零；当开关管关断时，Cr限制开关管上电压的上升率，从而实现开关管的零电压关断；当开关管导通时；Lr和Cr谐振工作使Cr上的电压回到零，从而实现开关管的零电压开通。
其工作原理如图3-69所示：图3-69工作原理及波形图在一个开关周期T r中，该变换器有四种开关状态。
在分析之前，作出如下假设：①所有开关管、二极管均为理想器件；②所有电感、电容和变压器均为理想元件；、③L f>>L r；④L f足够大，在一个开关周期中，其电流基本保持不变，为I i，这样L f和输入电压V in可以看成一个电流为I i的恒流源；⑤C f足够大，在一个开关周期中，其电压基本保持不变，为Vo，这样C f和负载电阻可以看成一个电压为Vo的恒压源。
这里给出以下物理量的定义：①特征阻抗②谐振角频率③谐振频率④谐振周期1．电容充电阶段[t0,t1]在t0时刻之前，开关管Q1导通，输入电流I i经过Q1续流，谐振电容Cr，上的电压为O。
D1处于关断状态，谐振电感Lr的电流为零。
在t0时刻，关断Q1，输入电流I i从Q1中转移到Cr中，给Cr充电，电压从O开始线性上升，由于Cr的电压是慢慢开始上升的，那么Q l就是零电压关断。
在此开关模态中，Cr的电压为：在t1时刻,Vcr上升到输出电压Vo，开关模态1结束，它的持续时间为：2．谐振阶段[t1,t2]从t1时刻起，D1开始导通，Lr与C r谐振工作，谐振电感电流i Lr从O开始增加，i Lr和Vcr的表达式为：经过T r/2，到达t1a时刻，i Lr等于I i，此时Vcr到达最大值Vcrmax。
V crmax=Vo+I i Z r从t1a时刻开始，i Lr大于I i，此时Cr开始放电，其电压开始下降。
在t1b时刻，V Cr减小到O，并且开始变为负电压；在t2时刻，V Cr从负电压上升到O，此时开通Q l，则Q1为零电压开通。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自激式软开关变换器(ZVS)教程前言第一章关于本电路第二章ZVS的工作原理第三章ZVS的元件选择第四章ZVS的拓展应用之电磁枪配套升压器第五章ZVS的拓展应用之基于ZVS的滞后反馈升压器第六章ZVS的拓展应用之高效电鱼机ZVS电路对于各位来说可能并不陌生，可能很多同学都制作过数十个ZVS电路了。
ZVS的最经常用途是驱动高压包拉弧，zvs具有简单、功率大、发热小效率高等优点。
在此提醒一下各位，不要不加思索地一味重复制作某个电路，DIY<>纯粹的组装。
本教程将介绍ZVS 的背景、工作原理、制作经验和高级应用方式（这是亮点！）同时带领各位领悟DIY的真谛！第一章关于本电路相信很多人看到了很熟悉的那个电路。
这就是自激式软开关变换器，常被大家称为ZVS。
值得一提的是，ZVS是一种电路工作模式的名称（Zero voltage switch，零电压开关），用于描述在开关电源中功率管在其两端电压为零时进行开关动作，此时没有开关损耗。
本电路的功率管正是由于工作在ZVS模式又加上太著名了所以被称为ZVS……（下文中ZVS代表本电路）ZVS是一种Royer变换器，那么Royer是啥？可能很多同学第一次听说这个名词，下面让我为大家分解。
1955年美国的科学家罗那（G.H.Royer）首先研制成功了利用磁芯的饱和来进行自激振荡的晶体管直流变换器。
此后，利用这一技术的各种形式的精益求精直流变换器不断地被研制和涌现出来，从而取代了早期采用的寿命短、可靠性差、转换效率低的旋转和机械振子示换流设备。
由于晶体管直流变换器中的功率晶体管工作在开关状态，所以由此而制成的稳压电源输出的组数多、极性可变、效率高、体积小、重量轻，因而当时被广泛地应用于航天及军事电子设备。
由于那时的微电子设备及技术十分落后，不能制作出耐压高、开关速度较高、功率较大的晶体管，所以这个时期的直流变换器只能采用低电压输入。
此后Royer类变换器一直没有停止发展，先后出现了：三极管ZCS（用于LCD背光照明CCFL，本教程不多作介绍）场效应管ZVS（大家熟知的那个电路），这两个电路实现了谐振软开关，因此效率非常高，比PWM硬开关变换器的效率高不少。
还有一种类似于ZVS的场馆自激电路：这个电路功率非常的大，据说做好了带1KW的太阳灯都无压力，但是它没谐振电容，因此是硬开关，而且频率比较低，大概只有几到十几KHz，因此有声。
呃呃、跑题了。
下一章将为大家介绍ZVS的工作原理。
第二章ZVS的工作原理这里有一个简化版的ZVS。
当电源电压作用于V+，电流开始同时通过两侧的初级并施加到MOS的漏极（D）上。
电压会同时出现在MOS的门极（G）上并开始将MOS开启。
因为没有任何两个元件是完全一样的，一个MOS比另一个开的快一些，更多的电流将流过这个MOS。
通过导通侧初级绕组的电流将另一侧MOS的门极电压拉低并开始关断它。
图中电容和初级的电感发生LC谐振并使电压按正弦规律变化。
如果没有这个电容，通过MOS的电流会一直增大，直到变压器饱和+MOS发生核爆炸......假设Q1首先开启。
当Z点电压跟着LC谐振的半个周期上升到峰值再回掉时，Y点电压会接近0。
随着Z点电压下降到0，Q1的门极（G）电压消失，Q1关闭。
同时Q2开启，此时Y点电压开始上升。
Q2的导通把Z点电压拉低到接近地，这可以确保Q1完全关断。
Q2完成LC振荡的半周后会重复同样的过程，此振荡器继续循环工作。
为了防止本电路从电源拉取巨大的峰值电流而损坏，增加了L1在变压器抽头处和V+之间作为缓冲。
LC阻抗限制着实际的电流（L1只是减少峰值电流，因为电感有续流作用吧）。
如果你眼够尖，会发现此振荡器是一个零电压开关电路（zero-voltage switching ZVS），这意味着MOS将在其两端电压为零时关断。
这对MOS有好处，因为它允许MOS在承受应力比较低的时候进行开关动作，这意味着不再需要像硬开关变换器那样的巨大散热器，甚至当功率大到1KW时都可以这样！（我觉得悬......毕竟MOS有导通电阻......谁的ZVS能上1KW？！反正我没见过.....）ZVS的振荡频率将由变压器初级的电感和跨接在初级两端的电容决定。
可以用下列公式计算：f = 1/2 * π * √(L * C)f 频率，单位HzL 初级的电感，单位H（注意不是uH！1H=1000000uH！）C 谐振雕塑的容量，单位F（注意不是uF!1F=1000000uF)真实的MOS比较脆弱（汗= = 深有体会），如果门极（G）和源极（S）之间的电压超过正负30V，MOS会损坏。
为了防止这种事情发生，我们需要门极（G）的保护措施；只是简单地增加几个额外的元件就变成了大家熟知的ZVS。
• 470欧电阻用来限制MOS门极（G）的电流，防止损坏。
• 10K电阻用于确保MOS可靠关断。
• 稳压二极管将MOS的门极（G）的电压限制在你选用的稳压二极管（12V、15V、18V）的击穿电压之内。
• 当一侧MOS导通时，UF4007将另一侧MOS的门极（G）电压拉低值得注意的是，我们改用+V为MOS供电，使它们开启，并使用LC谐振部分通过快恢复二极管关断它们。
这提高了整体电路的性能。
如果测试两个场效应管D极之间的波形的话，会测得完美的正弦波，说明了电路工作在谐振状态。
更多内容请参见：/read-kc-tid-43338.html第三章ZVS的元件选择A.功率管功率管是决定ZVS输出功率的关键元件.功率管的选择有两个主要条件,分别是耐压大于4倍电源电压和电流大于最大谐振电流.常用的功率管是IRFP260和IRFP250,IRFP460也有人用,但是本人观点是这类管子虽然耐压高但是导通电阻也大,因此会发热多点.个人认为IGBT也不适合ZVS,因为压降太大.如果是低压ZVS(输入14V下的,典型的是12V的ZVS),可以选择IRF3205,这个管内阻超小,55V的耐压也足以应付12V输入了B.谐振电容谐振电容也是一个很关键的元件.这个电容要通过较大的谐振电流,因此必须用好的电容,普通瓷片和CBB电容都不能用,电磁炉谐振电容是一个不错选择.一般都是0.27-0.33uF,不过没事儿,直接代替图上那0.68uF的电容没有问题.此外其他的低ESL低ESR电容也可以被选用,如941Cc.电感ZVS中的电感是让ZVS稳定工作的保证.如果没有这个电感,工作时峰值电流会很大,电源可能受不了.电感用铁铝硅磁环绕制为佳,铁氧体磁环的导磁性太高,在大电流下易饱和,因此不能用,铁粉芯的单匝电感量太低,结果是导线电阻大.绕电感的线要粗.d.其他其他元件照图安装即可,二极管使用HER107或者UF4007,470欧电阻在大电压输入时要留足功率余量,10K电阻用0.25W的即可,12V稳压管在大电压输入时要用大功率的(此时稳压管一死MOS必栅极击穿).如果使用ZVS驱动自制变压器,一定要留气息,否则频率太高.第四章ZVS的拓展应用之电磁枪配套升压器/read-kc-tid-39279.html我看大家以往都用3525、3524、494之类的它激驱动进行推挽升压或者Boost升压，不是充电慢就是效率略低。
ZVS可谓是效率惊人，功率也不小，可惜这家伙输出电压难以控制，动不动就超压...........于是本人经过5天左右的研究和实验，在请教了霹雳游侠和Black之后，终于整出此电路，实验效果理想：接通J1后ZVS工作1S左右后转为间歇工作。
电路图可能画的有些乱........电路主要分2个部分，ZVS和NE555控制部分。
J1是升压电路的开关，J2是发射开关。
RP1设定电容电压下限，RP2设定电容电压上限。
LED1是充电中指示，LED2是充电完成指示，LED3是升压电路开关打开指示。
电路工作流程：接通J1后，经过LM7806的稳压，LM555工作在稳定的6V状态下，此时由于第二脚反馈回来电压接近0，于是NE555输出高电平，LED1点亮，Q1、Q2导通使ZVS工作开始升压。
当第六脚的反馈电压达到2\3VCC（4V）时，NE555输出低电平，LED2点亮LED1熄灭，Q1、Q2关闭使ZVS停止工作。
由于R15、R13、RP1和RP2还有电容自放电的影响，电压会缓慢下降。
电容电压下降时2脚电压也在下降，当2脚电压下降至1\3VCC（2V）时，NE555输出高电平，LED1点亮，Q1、Q2导通使ZVS工作开始升压直到第六脚的反馈电压达到2\3VCC（4V）。
之后在发射前一直自动重复着一过程，使电压保持在一定范围内。
发射时，J2被按下，Q1导通拉低NE555的4脚电压为零，使NE555输出低电平，ZVS强制关断，同时SCR经过R5被触发，子弹发射。
松开J2后升压电路会自动开始工作。
元件选择：三端稳压器选择LM7806。
LED1-3选用自己喜欢的颜色。
R16使用1欧0.5W 的电阻，作用是当SCR击穿时自我牺牲保护前级的IRF540。
L1的电流一定要足，L2用小色马电感就可以了，因为电流不大。
L2、C2不可省！之前好多NE555就是因为没它而牺牲（ZVS在工作时把电源搅得一塌糊涂），最后在Black的提醒下加了退藕就好了。
L3、D6、D7、C1是电磁枪的发射组件，各位根据自己情况选择。
变压器参数：初级用0.8mm漆包线双线并绕两个4匝，次级150匝，用1根0.41mm的绕。
我用的磁芯是EC28，有点浪费。
我想EE28就能绕下。
By 金坷居士2012/1/5第五章ZVS的拓展应用之基于ZVS的滞后反馈升压器/read-kc-tid-40214.html考虑过后还是搞滞后补偿充电说白就是电压到立马停机电压不到过一会再开机实验效果理想：接通后ZVS工作0.5S（150UF300V）左右后转为间歇工作。
