汽车发电机构造及原理
汽车发电机整流原理

汽车发电机整流原理汽车发电机是汽车电气系统中的重要组成部分,用于将机械能转化为电能,为汽车各种电器设备提供电源。
但是,发电机所输出的电流是交流电,需要通过整流器将其转化为直流电,才能提供给汽车电路使用。
本文将详细讲解汽车发电机整流原理以及常见的整流器类型。
一、汽车发电机整流原理汽车发电机通过旋转转子产生交流电,但是汽车电路需要使用直流电,这就需要使用整流器将交流电转化为直流电。
汽车发电机的整流原理和同步发电机的整流原理类似,都是通过滑环和刷子,将旋转的转子上产生的交流电输出到电路中。
1. 滑环和刷子滑环位于转子的轴上,与转子一同旋转。
滑环旁边有两个刷子,通过碳刷与滑环接触,可将滑环上的交流电直接输出到整流器上。
2. 动态整流动态整流是最常见的整流方式,其基本原理是基于“电感作用”的原理进行的。
整流器的输出端正极通过感应电机电流,会在车辆启动之前开始充电。
当转子旋转时,输出的电流会经过整流器的“PWM调制”,即使用不同的电压级别和频率来改变输出电流的波形,最终实现交流电变成直流电的目的。
3. 肖特基整流器肖特基整流器是一种半导体整流器,由肖特基二极管和散热器构成。
肖特基二极管的正向截止电压比普通的二极管低,可以将交流电的负向半周截止掉,只剩下正向半周,从而实现交流电变直流电的目的。
肖特基整流器具有开关速度快、低电压损耗、反向频率特性好等特点。
但是,容量较小,适用于小功率直流电源。
4. 三相全波整流器三相全波整流器是一种基于软件的整流器,由三个肖特基二极管和三个电容器组成。
每个电路可以通过肖特基二极管的单向导通,将三相交流信号整流成单向直流信号。
合并三个单向直流信号之后,即可得到完整的全波整流电路。
二、结语通过本文,我们了解到了汽车发电机整流原理及其常见的整流器类型。
汽车发电机的整流原理比较简单,主要是通过滑环和刷子将交流电输出到电路中,而整流器则负责将交流电变成直流电。
在进行汽车电气系统维护和判断时,需要对整流器进行检查,以确保电路的正常运作。
汽车发电机结构与工作原理解析

汽车发电机结构与工作原理解析发电机是汽车用电设备的主要电源。
在汽车正常运行期间,发电机向除起动机之外的其它用电设备供电,并向蓄电池充电。
今天来给大家解析一下汽车发电机的结构和工作原理。
汽车上所用的发电机大多为三相交流发电机。
汽车用交流发电机的分类交流发电机的构造交流发电机由转子、定子、电刷与滑环机构、三相桥式整流器、轴承、风扇和前后端盖等组成。
一、转子二、定子定子是由定子铁心和三相定子绕组组成,固定在前后端盖之间。
三相绕组一般采用三角形(△)和星形(Y)两种接法,定子绕组在转子产生的旋转磁场作用下,感应并输出三相正弦交流电动势。
三、整流器整流器是将交流电转换成直流电的一种装置,在车用发电机中,一般采用三相桥式整流电路作整流器。
整流器一般有以下四种形式:交流发电机的工作原理一、发电原理当发电机的转子绕组中通入直流电时,产生磁场,转子在发动机的带动下旋转,定子绕组切割转子磁场感应三相交流电动势。
二、外特性当发电机转速一定时,输出电压U随输出电流I的变化规律。
三、输出特性(负载特性)在发电机输出电压U一定时(通常12V发电机保持在14V),发电机负载电流I与转速n之间的关系称为输出特性或负载特性。
交流发电机的调节器发电机的输出电压与发电机转子的转速有关:一、电压调节器的工作原理当发电机的转速升高时,减小磁场电流,以减弱磁通φ,使φn基本保持不变,从而维持端电压的不变。
二、电压调节器的分类三、电压调节器工作原理1、触点式电压调节器触点式电压调节器是一种机械振动式电压调节器,它利用触点的开闭作用,改变磁场电路的电阻,保持端电压的恒定。
2、晶体管电压调节器晶体管电压调节器是利用晶体三极管的开关作用,控制发电机磁场电路的通、断,来调节磁场的强弱,使端电压保持不变。
3、集成电路式电压调节器集成电路电压调节器具有体积小、功能强、可靠性高、结构简单、成本低等特点,目前已广泛应用于国内外的汽车上。
集成电路电压调节器由于体积小,目前都装于发电机内,成为整体式交流发电机。
汽车直流发电机 标准

汽车直流发电机标准全文共四篇示例,供读者参考第一篇示例:汽车直流发电机是汽车发动机工作时驱动的发电机之一,它负责为整个车辆系统提供电力。
汽车系统中有许多电子设备,如灯光、电动窗户、空调等都需要电力支持,而直流发电机就是提供这些电力的重要装置之一。
一、汽车直流发电机的结构和工作原理汽车直流发电机的结构主要包括定子、转子、整流器、发电机电刷及电刷保持架等部件。
定子是发电机的固定部件,通常由铁芯和绕组组成;转子则是发动机带动的旋转部分,其外部包裹有绕组,通过旋转产生磁场;整流器主要负责将交流电转换为直流电;电刷和电刷保持架则负责对转子上的绕组提供电流。
汽车直流发电机的工作原理是根据法拉第电磁感应定律工作的。
当发动机带动转子旋转时,转子上的绕组在磁场的作用下产生感应电动势,这个电势随着转子的旋转会产生交变电压,然后通过整流器转换为直流电输出。
1. 功率:汽车直流发电机的功率是其关键参数之一,通常以瓦特(W)为单位。
不同型号的汽车需要不同功率的直流发电机来满足其电力需求,一般小型汽车的直流发电机功率在100~500W左右,而大型商用车的功率可能需要达到1000W以上。
2. 质量:汽车直流发电机的质量直接关系到其使用寿命和稳定性。
优质的直流发电机应该具备耐用的定子、转子和电刷等部件,同时还应具备良好的降温和散热性能,以确保在长时间高速运转下不会出现过热等问题。
3. 效率:汽车直流发电机的效率是指其转换电能的效率,通常以百分比表示。
高效率的发电机可以更有效地利用燃油发挥其功效,同时还能减少热量的损耗,延长整个车辆系统的寿命。
4. 稳定性:汽车直流发电机在长时间运转时需要有较好的稳定性,确保输出电压稳定,不会因为电荷的变化而导致系统故障。
稳定性还包括对温度、湿度等环境条件的适应能力,确保在各种复杂的工况下都能正常工作。
5. 安全性:汽车直流发电机在工作时会产生较高的电压和电流,因此其安全性非常重要。
发电机应该具备过载保护、短路保护等功能,确保在异常情况下及时切断电源,避免损坏其他部件和对乘车人员的危害。
汽车发电机构造

汽车发电机构造
汽车发电机主要由定子、转子、整流器、电刷和电刷滑环等部件组成。
它的主要工作原理是:当发动机工作时,当发动机曲轴旋转时,通过曲轴带动发电机转子转动,发电机的定子绕组在转子的磁极作用下产生感应电动势。
当发电机转子转动时,磁场的线电流通过发电机定子绕组形成电流,经过整流器整流后变成直流电,供给发动机各部分使用。
在发电机中,电刷是用来滑环的。
它是一种含有金属镍合金的圆锥形导体。
在滑环上有一个电刷弹簧(又叫“电刷”)。
当电刷弹簧被压缩时,滑环就带着电刷一起移动。
这样,滑环就与电刷接触,在两个电刷间形成了一条通路。
当汽车怠速时,电刷和滑环之间没有电流通过;而发动机运转时,两个电刷间就有电流流过。
当发电机转子在转子上旋转时,由于转子在磁场中切割磁力线而产生感应电动势。
这个感应电动势经过整流器整流后变成直流电,通过电刷传到发电机定子绕组中。
同时,从发电机转子的两侧通过绕组导通出来的交流电流也通过定子绕组形成电流。
—— 1 —1 —。

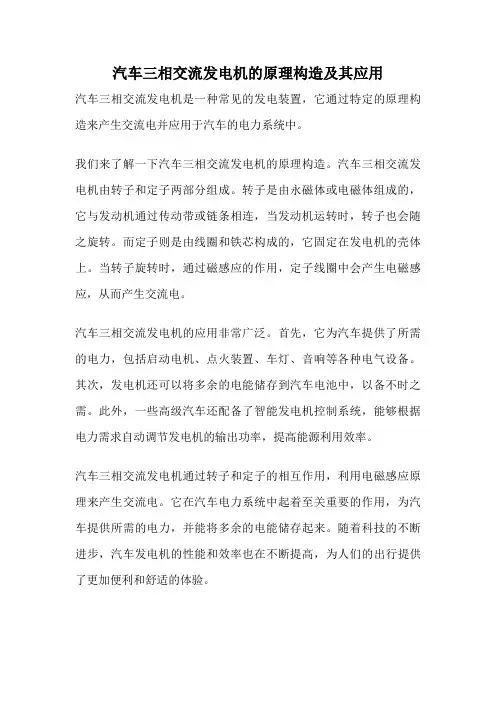

汽车三相交流发电机的原理构造及其应用

汽车三相交流发电机的原理构造及其应用
汽车三相交流发电机是一种常见的发电装置,它通过特定的原理构造来产生交流电并应用于汽车的电力系统中。
我们来了解一下汽车三相交流发电机的原理构造。
汽车三相交流发电机由转子和定子两部分组成。
转子是由永磁体或电磁体组成的,它与发动机通过传动带或链条相连,当发动机运转时,转子也会随之旋转。
而定子则是由线圈和铁芯构成的,它固定在发电机的壳体上。
当转子旋转时,通过磁感应的作用,定子线圈中会产生电磁感应,从而产生交流电。
汽车三相交流发电机的应用非常广泛。
首先,它为汽车提供了所需的电力,包括启动电机、点火装置、车灯、音响等各种电气设备。
其次,发电机还可以将多余的电能储存到汽车电池中,以备不时之需。
此外,一些高级汽车还配备了智能发电机控制系统,能够根据电力需求自动调节发电机的输出功率,提高能源利用效率。
汽车三相交流发电机通过转子和定子的相互作用,利用电磁感应原理来产生交流电。
它在汽车电力系统中起着至关重要的作用,为汽车提供所需的电力,并能将多余的电能储存起来。
随着科技的不断进步,汽车发电机的性能和效率也在不断提高,为人们的出行提供了更加便利和舒适的体验。
汽车发电机的工作原理

汽车发电机的工作原理
汽车发电机是汽车电气系统的重要组成部分,它的主要作用是为汽车充电,供
给电瓶和汽车电气设备使用电能。
那么,汽车发电机是如何工作的呢?接下来,我们将从工作原理的角度来详细介绍汽车发电机的工作原理。
首先,汽车发电机是由转子和定子两部分组成的。
转子是由励磁绕组和旋转子
组成,励磁绕组通电产生磁场,而旋转子则通过发动机的带动旋转。
定子是由定子绕组和整流器组成,定子绕组产生感应电动势,整流器将交流电转换为直流电输出。
其次,汽车发电机的工作原理主要包括励磁、感应和输出三个过程。
当汽车发
动机启动后,发电机的转子开始旋转,励磁绕组产生磁场,这个磁场会通过定子绕组,感应出交流电动势。
感应电动势经过整流器转换为直流电,然后输出到汽车电瓶中进行充电,同时也供给汽车电气设备使用电能。
最后,汽车发电机的工作原理也与电压调节有关。
在汽车运行过程中,发电机
需要根据电瓶电压的变化来调节输出电压,以保持电瓶的正常充电状态。
当电瓶电压较低时,发电机会增大输出电压,提高充电电流;当电瓶电压较高时,发电机会减小输出电压,减小充电电流,以避免电瓶过充。
总结一下,汽车发电机的工作原理是通过励磁绕组产生磁场,感应出交流电动势,经过整流器转换为直流电,最终输出到汽车电瓶中进行充电。
同时,发电机还需要根据电瓶电压的变化来调节输出电压,以保持电瓶的正常充电状态。
希望通过本文的介绍,能够让大家对汽车发电机的工作原理有一个更加深入的了解。
汽车发电机原理

发电机原理及构成发电机就是给汽车上的用电负载提供电源的发电装置,比如各种照明,指示等,空调,音响以及各种马达等.与此同时发电机也给蓄电池充电.下图为发电机、蓄电池与电气负载之间的关系.由上图可见,在正常情况下时,发电机一边给蓄电池充电,一边供给车上的电气负载供电.而当车上用电器超负荷时,发电机所发出的电的额定值不能满足车上用电需求是,蓄电池就放电来弥补发电机发电的不足.一,发电机主要零部件及其功能车用交流发电机一般主要的零部件如表一所示:名称结构与功能定子由定子铁芯和绕组组成.是产生交流电的部件.转子主要由转轴、前后极爪、激磁线圈、集电环组成.可产生旋转磁场整流主要由正负二极管、铝散热板、连接片、托架组成.将交表1二,发电机的工作原理与特性一开始开关接通后转子励磁回路接通,电瓶作为一个电源使转子内磁场绕组的线圈通电产生磁场.转子励磁线圈上的电流通过刷架上的碳刷流入调节器.调节器的作用就是通过通断励磁线圈电流来控制输出电压.当发动机开始运转时转子跟着旋转,磁场也跟着旋转.转子相邻的两个极爪就形成了N极和S极.定子中三相绕组分布在铁芯槽内,绕组彼此相隔120度电角度.根据电磁感应原理,定子绕组切割磁力线,从而定子三相绕组中产生近似正弦波的交变感应电动势.就是我们说的交流电.定子发出的交流电压经三相桥式整流后,输出直流电流给蓄电池,再供给车上用电负载.其电路示意图如图1三,各主要零部件分析1,转子转子的工作原理就是通过发电机的旋转及碳刷,提供激磁电流.转子通电后爪极被磁化N、S极,产生电流.转子中间有一根轴穿过,中央有环形的线圈组,两侧有爪极.图为转子的构成图2,定子定子的作用就是通过转子旋转,在定子上产生的交变电动势给整流桥.定子是由薄铁片叠加而成,定子铁芯内侧的槽中绕有3相线圈定子通常有两种三相结线方式,△形结线方式和Y形结线方式厂家可根据用途适当选择相应的结线方式.△形结线方式优点在于输出功率比较大,缺点是做工复杂,较难生产,Y形连接方式优点在于工艺较简单,成品合格率高,缺点是输出功率较△形结线小,不过有时会利用中性点整流,提高输出功率.就是通常所说的八管中心抽头图为个种接线方法的比较.图3,整流桥整流桥就是把发电机的定子绕组上产生的3相交流电整流为直流电的装置.整流桥由以下几个部件构成:整流二极管:由3个正极管与3个负极管组成.当有的定子是Y形连接时,与其相配合的整流桥会有八个二极管的设计,目的是为了提高输出功率,多了两个中心抽头的二极管.激磁二极管:3个激磁二极管给激磁线圈提供电流.有的型号不使用激磁二极管.连接板:是一个桥式电路的载体,电路的金属板嵌在塑料绝缘材料里,散热板:起导电和散热的作用,发电机输出端B+就连接在正散热板上.二极管的一端压在散热板的圆孔里.把这两快板安装在一起就成为了桥式整流电路的正半桥,然后再把正半桥与负半桥后盖安装在一起,整流桥就完工了.4,调节器由于发电机直接与发动机通过皮带传动相连,因而发电机转速的变化就非常频繁,输出电压又跟随发电机的转速而变化.所以发电机的输出电压也就变化的很厉害,调节器的作用就是通过开断励磁电流,从而改变磁场强度,改变输出电压,这样就使发电机的输出电压受转速的影响很小.再有当车内负载很小的时候,输出电流就非常小,而由于发电机的输出功率是恒定的,所以发电机的输出电压就很大,容易烧坏车内电气设备,所以当发生这种情况时,调节器也要调节输出电压.因此检验输出电压,若在规定电压值以上时,通过减少激磁电流或切断电流的方式降低输出电压,相反若输出电压值下降到规定值以下时,通过加大激磁电流提高输出电压,使其输出电压值保持恒定.随着汽车交流发电机的广泛使用,调节器也得到不断的发展.从原来的机械式调节器发展到现在的模拟电子式调节器.作为发电机的电输出管理器件,电子式调节器最主要的功能就是在整个工作温度范围一般在-40到90℃内,通过采样交流发电机的输出电压,经内部逻辑电路的判断结果来控制转子绕组的电流继而调节磁场强度,来控制发电机的输出以防止蓄电池的过充电.相对于单功能的调节器,多功能电子电压调节器就是在此基础上,增加了“远端电压采样”、“电位警示”及“自动保护”等功能,方便驾驶人员对发电机状态进行更好地监控.多功能调节器增加了相位信号取样电路和警示灯回路.增加了相电压输入信号后,发电机的初次发电转速降低了.而通过“远程取样”,发电机的输出电压可相对提高数十毫伏,更有效地满足了用电器的功率消耗.而增加了警示灯工作回路可以提供丰富的报警信号,使驾驶和维修人员更早地意识到发电机的异常状态,更好地满足了车辆的保养和安全.。
汽车发电机的结构原理概述

汽车发电机的结构原理概述
汽车交流发电机的结构:
汽车交流发电机一般由:转子、定子、端盖、风扇、皮带轮,整流桥、调节器七部分组成。
一、定子
定子的功用是产生交流电,定子由定子铁芯和定子绕组组成。
二、转子:
转子的功用是产生旋转磁场。
转子由:爪极、磁轭、磁场绕组、集电环、轴,组成、
三、整流桥。
交流发电机整流桥的作用是将定子绕组的三相交流电变为直流电。
四、端盖
端盖一般分为两部分(前端盖和后端盖),起固定转子定子,调节器和电刷组件、整流桥的作用。
端盖一般用铝合金制造,
1、是可有效防止漏磁。
2、是铝合金散热效果较好。
前端盖上可装前轴承和轴承盖板,
后端盖上装有调节器、整流桥和碳刷组件。
调节器碳刷组件由,碳刷、碳刷架和碳刷弹簧组成。
碳刷的租用是将电源图片通过集电环引入磁场绕组。
五、调节器:
调节器的作用,是把电机输出电压控制在规定范内的装置,其功用是在发电机转速变化时,自动控制发电机电压保持恒定。
使其不因
为发电机转速高时,电压过高烧坏用电器和蓄电池过充电;也不会因为发电机转速低而电压不足导致用电器工作失常。
六、皮带轮和风扇
交流发电机的前端盖装有风扇,发电机的通风散热靠风扇来完成、皮带轮在发电机主要起调整发电机皮带送紧度及专递扭矩的作用,。
汽车发电机的工作原理

汽车发电机的工作原理(作用结构分类)什么是汽车发电机,有哪些作用,汽车发电机的工作原理(发电机是如何发电的)、分类、构造什么是汽车发电机发电机,将其他形式的能量转换为电能的装置,即一种通过发电向其他设备提供能量来源的仪器,汽车发电机,即汽车专用发电机,它是汽车电器中的重要部件,主要由转子、定子、整流器和端盖四部分组成。
汽车发电机的主要作用汽车发电机主要作用分两大部分:给蓄电池充电;供给各用电部分的需要。
为汽车的正常运行提供能量的仪器。
汽车交流发电机原理——分类汽车发电机根据其电流性质不同可分为:交流发电机和直流发电机因交流发电机应用比较广泛,已演变出多种类型:a.交流发电机根据磁场绕组搭铁形式的不同分为:1.外搭铁型交流发电机磁场绕组的一端(负极)接入调节器,通过调节器后再搭铁2。
内搭铁型交流发电机磁场绕组的一端(负极)直接搭铁(和壳体相联)b。
交流发电机根据整流器结构的不同可分为:1。
六管交流发电机2.八管交流发电机3.九管交流发电机4。
十一管交流发电机c.交流发电机根据结构的不同分为:1.普通交流发电机2.无刷式交流发电机3.整体式交流发电机4。
永磁式交流发电机5.带泵式交流发电机汽车交流发电机原理--结构汽车用交流发电机主要由定子、转子、整流器、前端盖、后端盖、风扇风叶等部分构成。
1。
定子位于前后端盖之间,又可分为定子铁心和三相定子绕组,定子绕组中产生的旋转磁场使得定子感应并输出三相正弦交流电动势;2。
整流器主要用于将定子输出的交流电转换为直流电;前端盖用于固定发电机,而后端盖用于支撑电刷架和整流器;3.转子可分为转子铁心、转子绕组、爪极、滑环、转轴等。
转子作用:接通电源后,转子绕组产生一个磁场使得转子旋转,进而在定子绕组中产生一个旋转磁场;4.风扇风叶主要用于对发电机进行通风散热,以维持发电机一直处于高效率的工作状态下。
汽车交流发电机原理汽车交流发电机的工作原理一般都基于电磁感应定律和电磁力定律。
发电机的组成及工作原理

发电机的组成及工作原理发电机是一种将机械能转化为电能的设备,它由多个组件组成,每个组件都扮演着特定的角色,共同协作完成电能的生成。
下面将详细介绍发电机的组成及工作原理。
1. 磁场系统:发电机的磁场系统由永磁体或电磁体组成。
永磁体是指具有恒定磁场的材料,如铁氧体或钕铁硼磁铁。
电磁体则是通过电流在线圈中产生磁场。
这些磁场系统的作用是产生磁场,用于感应电流。
2. 转子:转子是发电机的旋转部分,通常由铁芯和线圈组成。
转子可以是永磁体或电磁体。
当转子旋转时,磁场会产生变化,从而在线圈中感应出电流。
3. 定子:定子是发电机的静止部分,通常由铁芯和线圈组成。
定子的线圈与转子的线圈相互作用,产生电磁感应。
定子的线圈通常被连接到外部电路中,以便将感应出的电流输出。
4. 继电器:继电器是一种用于切换电流的电子设备。
在发电机中,继电器用于将感应出的电流从定子线圈切换到外部电路中。
5. 冷却系统:发电机的工作会产生大量的热量,因此需要冷却系统来保持其正常运行温度。
冷却系统通常由风扇、散热片和冷却液组成。
发电机的工作原理如下:1. 当发电机启动时,转子开始旋转。
如果转子是永磁体,它会产生一个恒定的磁场。
如果转子是电磁体,通过施加电流,它会产生一个可变的磁场。
2. 转子旋转时,磁场会随之变化。
这个变化的磁场会穿过定子线圈,导致定子线圈中的电子发生运动。
3. 定子线圈中的电子在磁场的作用下产生电势差,即感应电动势。
这个感应电动势会产生电流在定子线圈中流动。
4. 继电器将感应出的电流从定子线圈切换到外部电路中。
这样,发电机就能够将电能输出到外部设备或电网中。
总结起来,发电机的工作过程是通过转子的旋转产生变化的磁场,进而在定子线圈中感应出电流,最终将电能输出到外部电路中。
发电机的组成包括磁场系统、转子、定子、继电器和冷却系统,它们共同协作完成电能的生成。
发电机在现代社会中扮演着重要的角色,广泛应用于发电厂、汽车、船舶等领域。
汽车发电机组成

汽车发电机组成一、前言汽车发电机作为汽车电气系统的核心部件之一,其作用是将发动机输出的机械能转换成电能,供给汽车各种电器设备使用。
本文将从汽车发电机的组成部分、工作原理及维护保养等方面进行详细介绍。
二、汽车发电机组成1.转子转子是汽车发电机的主要部件之一,它由磁钢和铜线圈组成。
在工作时,磁钢旋转产生磁场,铜线圈在磁场中运动产生感应电流,从而实现了机械能到电能的转换。
2.定子定子是汽车发电机中另一个重要的部件。
它由铜线圈和铁芯组成。
定子上的铜线圈与转子上的铜线圈相连,在感应电流的作用下,产生交流电。
3.整流器整流器是将交流电变成直流电的装置。
它由多个二极管或桥式整流器组成。
当交流电通过整流器时,正半周和负半周被分别截取并变为直流。
4.调压器调压器是控制发动机输出电压稳定在一定范围内的装置。
它由电位器、稳压管、电容器等组成。
当发动机转速变化时,调压器会自动调整输出电压,以保证汽车各种电器设备正常工作。
5.轴承轴承是汽车发电机中用于支撑转子和定子的部件。
它通常由滚珠轴承或滑动轴承组成。
6.风扇风扇是用于冷却汽车发电机的部件。
它通常由塑料或金属材料制成,通过与发动机同步旋转来产生气流,使发电机散热。
三、汽车发电机工作原理1.交流发电原理汽车发动机通过传动带带动转子旋转,使磁钢在定子上产生磁场。
在磁场的作用下,定子上的铜线圈中产生感应电流。
由于转子是旋转的,所以感应电流也是交流的。
2.直流输出原理为了让汽车各种电器设备正常工作,需要将交流输出变为直流输出。
这时就需要使用整流器将交流信号变为直流信号。
整流器通常采用二极管或桥式整流器实现。
3.输出电压控制原理为了保证发电机输出的电压稳定在一定范围内,需要使用调压器进行控制。
调压器通常由电位器、稳压管、电容器等组成。
当发动机转速变化时,调压器会自动调整输出电压。
四、汽车发电机维护保养1.清洗散热片汽车发动机工作时会产生大量的热量,需要通过散热片将热量散出。
长时间使用后,散热片上会积累大量的灰尘和杂物,导致散热效果变差。
发电机结构知识讲解

发电机结构知识讲解发电机结构介绍1 发电机基本构成汽轮发电机主要由定子、转子、端盖和轴承等部件组成,具体的发电机结构见下图。
2 发电机冷却方式发电机的发热部件,主要是定子绕组、定子铁芯(磁滞与涡流损耗)和转子绕组。
必须采用高效的冷却措施,使这些部件所发出的热量散发除去,以使发电机各部分温度不超过允许值。
发电机采用水-氢-氢冷却方式,即发电机定子绕组及引线是水内冷,发电机的转子绕组是氢内冷,转子本体及定子铁芯是氢冷。
为此,发电机还设有定子水冷系统,发电机氢冷系统和为防止氢气从轴封漏出的密封油系统。
3 发电机定子发电机定子主要由机座、定子铁芯、定子绕组、端盖等部分组成。
1)机座与端盖机座是用钢板焊成的壳体结构,它的作用主要是支持和固定定子铁芯和定子绕组。
此外,机座可以防止氢气泄漏和承受住氢气的爆炸力。
在机壳和定子铁芯之间的空间是发电机通风(氢气)系统的一部分。
由于发电机定子采用径向通风,将机壳和铁芯背部之间的空间沿轴向分隔成若干段,每段形成一个环形小风室,各小风室相互交替分为进风区和出风区。
这些小室用管子相互连通,并能交替进行通风。
氢气交替地通过铁芯的外侧和内侧,再集中起来通过冷却器,从而有效地防止热应力和局部过热。
端盖是发电机密封的一个组成部分,结构如图所示。
为了安装、检修、拆装方便,端盖由水平分开的上下两半构成,并设有端盖轴承。
在端盖的合缝面上还设有密封沟,沟内充以密封胶以保证良好的气密。
轴瓦采用椭圆式水平中分面结构,轴瓦外园的球面形状保证了轴承有自调心的作用。
在转轴穿过端盖处的氢气密封是依靠油密封的油膜来保证。
密封瓦为铜合金制成,内圆与轴间有间隙,装在端盖内圆处的密封座内。
密封瓦分成四块,在径向和轴向均有卡紧弹簧箍紧,尽管密封瓦在径向可以随轴一起浮动,但在密封座上下均有销子可以防止它切向转动。
密封油经密封座和密封瓦的油腔流入瓦和轴之间的间隙沿径向形成油膜以防止氢气外泄。
在滑环端轴承及油密封设有对地绝缘以防止轴电流损伤转轴。
汽车交流发电机结构与原理

图3-13定子总成实物照片
三相绕组的连接方法可分为星形连接和三角形连接两种。
星形连接是每相绕 组的一根线头都接 至公共接点,另外 三根线头分叉成Y 形。
所以,星形连接又 称Y形连接。星形 连接有低速发电性 能好的优点,所以 目前车用发电机多 采用星形连接。
图3-14a 定子绕组的连接方法(星形连接)
交流发电机与电压调节器配合工作,其主要任务是对除 起动机以外的所有用电设备供电,并向蓄电池充电。
ห้องสมุดไป่ตู้
3.1交流发电机的构造与工作原理
3.1.1汽车用交流发电机的分类 1.按总体结构分 1)普通交流发电机
普通交流发电机(图 3-1)的应用最为普 遍,如东风EQ1090 型载货汽车用JF132 型交流发电机,解放 CA1091型载货汽车 用JF1522A型交流发 电机等。
2)水冷式发电机
在高档轿车上,出于降低运行噪音和增强冷却效果的考 虑,多采用新型水冷式(water-cooled )发电机。
图3-8 宝马车配装的水冷式交流发电机
3.1.2交流发电机的构造
图3-9 国产JF系列交流发电机结构图 1—电刷;2—弹簧;3—盖板;4—转子总成;5—定子总成;
6—定位圈;7—前端盖;8—风扇;9—带轮;10—后端盖
3)带泵交流发电机
带泵交流发电机 是带有真空泵的 交流发电机,如 JFWBZ27型交 流发电机等。
龙口中宇 JFWBZ27带泵交流发电机
带泵交流发电机
4)无刷交流发电机
无刷交流发电机(brush-less alternator)是无电刷、 滑环结构的交流发电机。如福建仙游电机厂生产的JFW14X 型交流发电机和山东龙口中宇电机厂生产的 JFWBZ27交流 发电机。
汽车直流发电机的原理

汽车直流发电机的原理
汽车直流发电机的原理是将机械能转换成电能。
汽车直流发电机通常由转子、定子、电刷和电枢组成。
转子是由磁钢和电枢线圈组成的。
磁钢上有一对南北极,当转子转动时,磁钢的磁场也会随之转动。
电枢线圈是绕在铁芯上的导线圈,通常有多个线圈组成。
定子是由铁芯和电枢线圈组成的。
定子的铁芯上也有一对南北极,固定在汽车发动机上。
电枢线圈则绕在铁芯上的相邻部分。
电刷是连接外电路的导电碳刷,用于将电能输出到汽车的电气设备上。
当汽车发动机正常运转时,曲轴通过同步带传动转子,使其转动。
转子的磁场随之转动,与定子的磁场产生磁场作用。
此时,电枢线圈中的导线处于磁场的作用下,会受到力的作用而产生电流。
电流经过导线进入电刷,最终输出到汽车的电气设备上供电使用。
总结来说,汽车直流发电机通过转子和定子的磁场作用,使电枢线圈产生电流,将机械能转换成电能供给汽车的电气设备使用。
汽车交流发电机的功用、结构、原理及分类等详解

N -每相绕组的匝数(单位:匝)
f -频率(单位:Hz)f pn / 60
-每极磁通(单位:Wb)
Ce
-电机结构常数( Ce -称为相电动势。
4.44KNp / 60
)
E
由此可见,当交流发电机结构一定时(结构 相电动势 E 和发电机转速、磁通成正比。
常数
C
不
e
变)
,
2.3.3.2 发电机整流原理
两种。引出电极为正极的称为正极 管,3只正极管安装在正极板上; 引出电极为负极的称为负极管,3
只负极管安装在负极板上。
交流发电机整流二极管安装示意图 a)焊接式 b)电路图 c) 压装式
1-正整流板 2-负整流板
2.3.2 交流发电机的结构
汽车用硅整流二极管有如 下特点:
(1)允许的工作电流大,
(2)承受反向电压的能力高,
1) 整流原理: (1)二极管的导通原则
当3只正二极管负极端连接在一起 时,正极端电位最高者导通;
当3只负二极管正极端连接在一起 时,负极端电位最低者导通。
整流二极管导通分析
2.3.3.2 发电机整流原理
交流发电机定子的三相绕 组中,感应产生的是交流电, 要通过6只二极管组成的三 相桥式整流电路整流为直流 电的,整流上,爪极空腔内装有铁心和磁场绕组。
滑环由两个彼此绝缘的铜环组成, 磁场绕组的两端焊接在两个滑环上, 滑环分别与发电机后端盖上的两个电 刷相接触。
交流发电机的转子总成
当转子转动时,就形成了旋转的磁
场。
交流发电机转子分解图
1-滑环 2-转子轴 3-爪极 4-铁心 5-磁场绕组
2.3.2 交流发电机的结构
(2) 定子
定子是电枢部分,功用是产 生交流电。
汽车发电机和电池工作原理

汽车发电机和电池工作原理下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!汽车发电机和电池是汽车电力系统中至关重要的组成部分,它们共同工作,为整个汽车提供电力支持。
汽车发电机工作原理深度专业图解分析

汽车发电机工作原理深度专业图解分析 汽车发电机工作原理是什么你真的清楚了吗?汽车发电机是汽车的主要电源,其功用是在发动机正常运转时(怠速以上),向所有用电设备(起动机除外)供电,同时向蓄电池充电。
在普通交流发电机三相定子绕组基础上,增加绕组匝数并引出接线头,增加一套三相桥式整流器。
低速时由原绕组和增绕组串联输出,而在较高转速时,仅由原三相绕组输出。
汽车发电机工作原理 整体交流发电机的工作原理:当外电路通过电刷使励磁绕组通电时,便产生磁场,使爪极被磁化为N极和S极。
当转子旋转时,磁通交替地在定子绕组中变化,根据电磁感应原理可知,定子的三相绕组中便产生交变的感应电动势。
这就是交流发电机的发电原理。
由原动机(即发动机)拖动直流励磁的同步发电机转子,以转速n(rpm)旋转,三相定子绕阻便感应交流电势。
定子绕阻若接入用电负载,电机就有交流电能输出,经过发电机内部的整流桥将交流电转换成直流电从输出端子输出。
交流发电机分为定子绕组和转子绕组两部分,三相定子绕组按照彼此相差120度电角度分布在壳体上,转子绕组由两块极爪组成。
当转子绕组接通直流电时即被励磁,两块极爪形成N极和S极。
磁力线由N极出发,透过空气间隙进入定子铁心再回到相邻的S 极。
转子一旦旋转,转子绕组就会切割磁力线,在定子绕组中产生互差120度电度角的正弦电动势,即三相交流电,再经由二极管组成的整流元件变为直流电输出。
当开关闭合后,首先由蓄电池提供电流。
电路为:蓄电池正极→充电指示灯→调节器触点→励磁绕阻→搭铁→蓄电池负极。
此时,充电指示灯由于有电流通过,所以灯会亮。
但发动机起动后,随着发电机转速提高,发电机的端电压也不断升高。
当发电机的输出电压与蓄电池电压相等时,发电机“B”端和“D”端的电位相等,此时,充电指示灯由于两端电位差为零而熄灭。
指示发电机已经正常工作,励磁电流由发电机自己供给。
发电机中三相绕阻所产生的三相交流电动势经二极管整流后,输出直流电,向负载供电,并向蓄电池充电。
汽车发电机的结构组成与工作原理

汽车发电机的结构组成与工作原理汽车发电机是汽车电气系统中不可或缺的部分,它的主要功能是为电动设备提供电力。
发电机通过车辆的发动机转动,在磁场作用下将机械能转换成电能,以充电汽车电池。
发电机的结构组成和工作原理如下。
一、结构组成:1.转子和定子汽车发电机的核心部分是定子和转子。
定子是以铁芯为基础的静止部分,通常由铁芯和线圈组成。
转子安装在轴上,然后上下旋转,由磁场和电梯制动器产生的磁流排除定子的线圈。
2.电动机结构电动机组成是一种电路,该电路包括由转子和定子构成的磁路和线圈。
线圈就是导体,如铜线,绕在铁芯上,并通过电控管制电流的电路过载。
3.电压调节器发电机输出的电压可以根据汽车电池是否需要充电而调整。
这个过程由电压调节器来控制。
电压调节器可以在电路中增加或减少电流来保持电池的电压。
4.滑环和碳刷滑环是连接发电机和控制器的一种大型接头。
碳刷与滑环接触,并通过电源传输电流。
滑环和碳刷之间的接触可以产生摩擦,所以需要定期维护。
二、工作原理汽车发电机的工作原理以电磁学原理为基础,由机械能转换成电能。
当转子旋转时,产生磁场,并在定子绕制的线圈中产生电动势。
磁场的方向和大小不断变化,电动势也不断变化。
这使得输出电压是交流电。
为了使发电机输出直流电,需要在滑环上安装一系列碳刷。
当滑环旋转时,碳刷与滑环接触并传输电流,通过电路中的电压调节器控制电压和电流的输出量和方向。
同时,电压调节器还会监测电池的电荷状态,并决定何时充电。
总之,汽车发电机是汽车系统中重要的组成部分,它通过转化机械能为电能来为汽车电子设备提供动力。
了解汽车发电机的结构和工作原理可以帮助驾驶员更好地维护和修理汽车电气系统。
汽车发电机工作原理

发电机的分类
发电机分:直流发电机和交流发电机 交流发电机分:同步发电机和异步发
电机(很少采用) 交流发电机还可分为单相发电机与三
相发电机。
发电机结构及工作原理
发电机通常由定子、转子、端盖及轴承等部件 构成。
定子由定子铁芯、线包绕组、机座以及固定这 些部分的其他结构件组成。
转子由转子铁芯(或磁极、磁扼)绕组、护环、 中心环、滑环、风扇及转轴等部件组成。
❖ 感应电势 有效值:由第11章可知,每 相感应电势的有效值为:
❖ 感应电势 频率: 感应电势的频率决定 于同步电机的转速n 和极对数p ,即:
❖ 交变性与对称性:由于旋转磁场极性 相间,使得感应电势的极性交变;由于 电枢绕组的对称性,保证了感应电势的 三相对称性。
同步转速
❖ ◆同步转速 从供电品质考虑,由众多同步发电机并 联构成的交流电网的频率应该是一个不变的值,这 就要求发电机的频率应该和电网的频率一致。我国 电网的频率为50Hz ,故有: (15.3) ◆要使得发电机供给电网50Hz的工频电能,发电机 的转速必须为某些固定值,这些固定值称为同步转 速。例如2极电机的同步转速为3000r/min,4极电 机的同步转速为1500r/min,依次类推。只有运行于 同步转速,同步电机才能正常运行,通电线圈)与线圈有相对运动时,线圈中产生了电流。 电流的方向,总是阻止磁场变化的方向。
电流导线磁场
通电导线周围产 生磁场,磁场的 方向是阻止电流 发生变化的方向
通电线圈周围磁 场
❖ 发电机通常由定子、转子、端盖.机座及轴承等部件构成。
❖ 定子由机座.定子铁芯、线包绕组、以及固定这些部分的 其他结构件组成。
发电机工作示意图(若果外动力使得转
子线圈转动,切割磁场,转子线圈中就生产了电流
汽车发电机原理

汽车发电机原理汽车发电机是汽车电气系统中的一个重要部件,它的作用是将机动车发动机输出的机械能转换为电能,供给汽车的电气设备使用。
发电机原理的了解对于汽车维修和保养具有重要意义。
本文将介绍汽车发电机的工作原理及其相关知识。
汽车发电机是由转子和定子两部分组成的。
转子是由励磁绕组和旋转子绕组组成,定子是由定子绕组和整流子组成。
当发动机带动发电机转子旋转时,转子内的励磁绕组产生电磁感应,使得转子绕组中产生感应电动势,从而形成电流。
这些电流通过整流子产生的直流电,供给汽车的电器设备使用。
发电机的工作原理可以用电磁感应定律来解释。
根据法拉第电磁感应定律,当导体在磁场中运动时,导体两端会产生感应电动势。
发电机利用这一原理,通过转子在磁场中旋转产生感应电动势,从而实现电能的转换。
发电机的工作原理还涉及到电磁场的作用。
发电机中的转子绕组在旋转时,会产生旋转磁场,而定子绕组中的电流会受到旋转磁场的影响而产生电动势。
这种电动势经过整流子后变为直流电,供给汽车电器设备使用。
除了工作原理,发电机的性能参数也是需要了解的。
发电机的额定电压、额定电流和额定转速是评价发电机性能的重要指标。
额定电压是指发电机在额定转速下输出的电压值,额定电流是指发电机在额定转速下输出的电流值,额定转速是指发电机在额定负载下的转速。
了解这些参数有助于正确选择和使用发电机。
总的来说,汽车发电机是汽车电气系统中的重要部件,它通过将机动车发动机输出的机械能转换为电能,为汽车的电器设备供电。
了解发电机的工作原理和性能参数对于汽车维修和保养具有重要意义。
希望本文的介绍能够帮助大家更加深入地了解汽车发电机。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
实训要求
3
为拆装产品写一个介绍
4Hale Waihona Puke 组长将本组在制作过程中遇到 的难题写在卡片上,粘贴在白
板上
5
小组成员制定方案展示,将拆 装方案粘贴在白板上并上台展 示
6
完成任务书要求内容
拆装步骤总结
谢谢大家
5.实训中,不要追赶打 闹,防止磕碰摔倒
安全教育
老师:做一个 富有责任感, 且安全实训的
好学生
实训任务要求
实训任务要求
实训任务要求
1.各小组在小组长的带领下,确定本组口号、 组名;根据组员各自特点推选出陈述员、自 评员、互评员、(互评员要调入对应小组 哟)、信息员等。
实训现场要按照5s管理:整理、整顿、清扫、清洁、安全
课题:汽车发电机拆装
班级:19汽修2班
任课教师:阳绪钊 汽车系
安全教育
安全最重要!!!
上实训课,我们要注意那些安全隐患呢?
1、工具的使用要规范,不要大动作挥舞工具
安全教育 3.拆装实训要规范,切忌破坏公物
2.一切行动听指挥,不 要瞎碰不熟悉的实训设
备。防止安全隐患
4.实训过程需警惕,在进行锤击敲 打时要注意周围环境,和力度
