地质勘查探井工程原始地质编录

地质勘查探井工程原始地质编录
1．施工准备
要求：根据设计要求，及时组织安排施工。

要点：准确定位。

1.1 探井包括浅井、竖井、小圆井、天井及大于45o的斜井（坑）。

1.2 根据地质设计书要求，明确施工目的、任务，与施工单位签订施工合同。

1.3 根据地质设计平面图、剖面图，计算出探井工程的起点坐标。

1.4 下达定位测量通知书，实地测量定位，测量定位坐标即为井口中心点坐标。

探井的长壁一般与勘探线方向一致；斜井应测定方位桩。

1.5 下达探井施工通知书，并提交设计平面图和剖面图。

2、工程施工及地质编录
要求：及时编录采样，并及时现场核查分层位置及采样分样的正确性。

要点：进行地质分层观察、记录和绘制素描图。

注意：文、图、表内容要一致。

2.1 探井施工中严格按设计要求的规格施工，井壁要平整，揭露的地质界线要清楚。

2.2 小圆井、浅井（深度小于20米）一般不需通风；竖
井、天井均需通风。

2.3 浅井、竖井、天井和斜井要根据地质条件确定是否支护及用什么方法支护。

2.4 井口渣土必须堆放于1.0米之外，并防止有重物坠落，确保安全。

2.5 随探井工程进度要及时地进行地质编录和采样。

小圆井可在施工结束后，进行地质编录和采样。

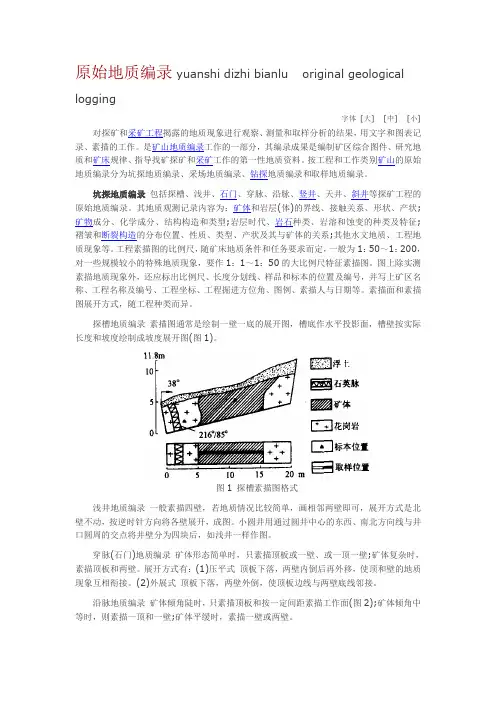

2.6 探井的素描图一般素描两壁一底（含等距或不等距的井底掌子面）。

若地质情况复杂，可局部或全部绘制四壁一底。

探井四壁（或两壁）可按工程规格垂直绘制，也可按实际宽度绘制。

素描图比例尺一般用1：100～1：200，见矿工程用1：100比例尺，必要时可放大到1：50。

2.7 素描方法：基点布置在第一壁的左上角，基线自基点铅直布设。

大于45o的斜井（坑）为自基点沿勘查线方向或平均的长边方向布设。

第一壁首选正北壁、北西壁、北东壁或正东壁，矿区应有统一规定。

邻壁按逆时针方向展开。

在第一壁上端标出方位角，在井壁一侧画出垂直标尺。

绘制时，先丈量井口规格，把皮尺挂在各个井壁的角上，丈量各壁的深度，井壁底部的宽度，按
比例尺缩放在素描图上。

井壁底线用水平线表示。

记录描述以基线读数为准，在丈量井壁同时，从上而下丈量各壁上地质界线的位置（地质界线应沿地质走向投绘到包含基线的长壁的铅直面上，铅直面与勘
查线方向的夹角小于15o时，用勘查线方向，否则用平均方向）缩放在展开图上，并按自然形态联绘。

井底按正投影绘制。

井下开岔坑时，岔坑按坑道方法编录，在图上应连成一体，坑道基线应与探井基线相连接。

如坑道或探井深度较大，可在明确标明基点、基线和深度的情况下，截成几段，同时附有小比例尺的复原图。

小圆井基点设在勘查线与圆井轮廓交线的正北、北西、北东或正东端。

基线自基点铅直布设。

取定值直径或平均直径基线作逆时针展开，图上应标出过基线直径另一端的位置。

底绘正投影图。

探井图式见附图8。

2.8 探井施工过程中若需支护，地质素描编录应在支护前完成。

并及时布样进行刻槽采样。

同时素描底（掌子面），掌子面图附于探井素描图旁侧，并于探井素描图上标注掌子面位置及编号。

2.9 详细逐层观察、描述、记录整理到坑探工程原始地质记录表上，描述内容及顺序见本作业指导书原始地质编录工作总则第2.7。

2.10 采集各类样品、刻槽化学分析样布置在素描壁上，小圆井刻槽样应尽可能沿基线布置。

采样要求详见采样作业指导书。

3、资料整理
要求：内容齐全、真实。

要点：整饰图件、校核文图表。

3.1 核对原始地质记录表与图件、采样记录与图上的采样位置，记录的地层产状与图上的地层产状的一致性。

3.2 图面整饰：图名、比例尺、垂直标尺、样品位置及编号、图例和岩石花纹、基点坐标表、样品成果表、编录人和检查人员的签名和日期（或图签）。

3.3 根据岩矿鉴定结果、化学分析结果，对原始地质记录表和素描图进行修正和补充，能圈定矿体的则圈定矿体。

3.4 图件和文字着墨。
