浅论变压器电量保护(微机保护继电器)调试及计算方法
变压器微机保护整定计算
变压器微机保护整定计算变压器是电力系统中常用的电气设备之一，其作用是将高电压变换为低电压，或者低电压变换为高电压。
在变压器运行的过程中，由于外界原因或者内部故障，有时候会出现过载、短路、过电压等问题，这是对变压器的安全运行造成了威胁。
为了保证变压器的安全运行，我们一般都会对变压器进行微机保护的整定计算。
本文将详细介绍变压器微机保护的整定计算方法。
过载是变压器运行中最常见的故障之一，当变压器长时间工作在额定负荷以上，会导致变压器的温升过高，甚至烧坏变压器。
为了保护变压器不被过载损坏，我们需要进行过载保护的整定计算。
过载保护的整定计算主要有以下几个步骤：1）确定过载保护的额定电流Ir。
Ir=牵引负荷电流+30%的发电机电流2）计算负载电流Il。
Il=变压器额定容量/（根号3×变压器额定电压）3）计算过载比例Ir/Il。
4）根据变压器的额定载流量和过载比例，查表得到整定系数。
5）根据整定系数计算过载保护的整定电流。
短路是变压器运行中较为严重的故障之一，当变压器的绕组短路时，会导致瞬时电流急剧增大，电压下降，进而引起设备的损坏。
为了防止短路故障对变压器的损害，我们需要进行短路保护的整定计算。
短路保护的整定计算主要有以下几个步骤：1）确定短路保护的额定电流Ik。
Ik=变压器额定容量/（根号3×变压器额定电压）2）计算短路电流Is。
Is=Ik×变压器的短路阻抗3）根据变压器的额定容量和短路电流，查表得到整定系数。
4）根据整定系数计算短路保护的整定电流。
过电压是变压器运行中常见的故障之一，主要是由于外界原因或者系统自身故障引起的电压突然升高。
过电压的存在会对变压器的绝缘性能造成严重的威胁，所以需要进行过电压保护的整定计算。
过电压保护的整定计算主要有以下几个步骤：1）确定过电压保护的额定电压Ub。
Ub=变压器额定电压×（1+5%）2）确定变压器的耐受电压Ud。
Ud=变压器的绝缘耐压水平×1.53）确定整定系数K。
变压器的继电保护与整定计算
变压器的继电保护与整定计算一、继电保护概述在变压器运行过程中，由于其特殊的工作环境和重要的作用，对其电气保护要求非常高。
继电保护主要是通过电气装置实现对变压器的过电流、过压、欠压、失压、短路等异常情况进行及时发现和处理，以保护变压器的运行安全。
二、继电保护的分类1.电流保护：对变压器的短路故障进行保护，主要包括差动保护、零序保护和过电流保护。
2.电压保护：对变压器的过电压和欠电压故障进行保护，主要包括过电压保护和欠电压保护。
3.频率保护：对变电站整体或部分区域的频率变化进行保护，主要包括频率偏差保护。
4.绝缘保护：对变压器的绝缘状况进行保护，主要包括绝缘电阻保护和绝缘油温保护。
5.温度保护：对变压器的温度进行保护，主要包括油温保护和线圈温度保护。
三、继电保护的整定计算1.差动保护整定计算差动保护是变压器最重要的保护方式，其整定计算主要包括选择合适的CT变比和故障电流的判断。
-首先，根据变压器的额定容量和额定电流，计算出变压器的额定电流。
-其次，根据变压器的连接组别和变压器设计参数，选择合适的CT变比。
根据差动电流计算装置的灵敏系数和CT一次、二次侧额定电流，从而确定差动电流判断参数。
-最后，根据变压器的绕阻参数和变压器接线方式，计算差动保护的整定电流。
根据保护整定表格，确定U矩和I矩。
2.过电流保护整定计算过电流保护是变压器常用的保护方式，其整定计算主要包括选择合适的电流互感器和整定保护参数。
-首先，根据变压器额定容量和额定电流，计算变压器的额定电流。
-其次，根据过电流保护的设定电流和时间特性，选择合适的电流互感器。
-最后，根据保护整定计算公式计算过电流保护的电流设置参数。
3.过电压保护整定计算过电压保护是变压器常用的保护方式，其整定计算主要包括选择合适的电压互感器和整定保护参数。
-首先，根据变压器的额定电压和设计参数，计算变压器的额定电压。
-其次，根据过电压保护的设定电压和时间特性，选择合适的电压互感器。
电力变压器继电保护整定计算详解
电力变压器继电保护整定计算详解背景电力变压器继电保护是电力系统中必不可少的保护装置。
它主要在变压器内部或其周围，监测电流、电压和温度等参数，及时发现和处理故障，保证电力系统运行的安全可靠性。
继电保护的作用电力变压器继电保护的主要作用是：1.识别变压器与运行环境的异常情况，比如短路、接地和过流等。
2.在异常情况下，自动切断电源，保护变压器不受损。
3.对真正的故障情况进行快速定位，减少损失和恢复时间。
继电保护的类型目前，电力变压器继电保护主要有以下几个类型：1.过流保护：通过检测电流大小，判断系统是否发生过流故障，并及时切断电源保护变压器。
2.过压保护：通过检测电压大小，判断系统是否发生过压故障，并保护变压器系统不受损。
3.刀闸保护：针对升压变压器，通过刀闸保护装置，达到切断电源保护变压器的目的。
4.零序保护：通过检测系统中的零序电流，判断是否出现了接地故障，并切断电源保护变压器。
5.超温保护：通过检测变压器温度，当温度过高时，切断电源，保护变压器。
计算导则对于继电保护的整定计算，需要考虑很多因素。
首先，需要明确所控制的系统和继电器类型，包括变压器的额定容量、电压等级、绝缘等级和系统的标幺值。
然后，需要根据系统的实际运行情况，确定保护的启动和动作条件，包括保护的启动电流、故障电流和动作时间等。
最后，需要考虑变压器不同部位的位置参数，比如绕组匝数、变比、接线方式和短路阻抗等。
常见计算公式在进行电力变压器继电保护整定计算时，需要用到一些常见的计算公式，例如：1.过流保护整定计算公式$$ I_{pickup} = \\frac{K_1 * I_{SET}}{K_2 * CT_{PR}} $$其中，I pickup表示过流保护的动作电流；K1和K2为变压器位置参数；I SET表示实际整定电流值；CT PR表示电流互感器变比。
2.过压保护整定计算公式$$ V_{pickup} = \\frac{K_1 * V_{SET}}{K_2 * VT_{PR}} $$其中，V pickup表示过压保护的动作电流；K1和K2为变压器位置参数；V SET表示实际整定电压值；VT PR表示电压互感器变比。
变压器保护整定计算
变压器保护整定计算变压器是电力系统中常见的重要设备，其保护是电力系统运行的关键。
变压器保护的整定计算是指根据变压器的额定参数和运行条件，确定各保护元件的动作值和时间延迟的过程。
本文将详细介绍变压器保护整定计算的相关知识。
1.变压器的保护要求变压器的保护主要有以下几个方面的要求：(1)内部故障保护：包括过载保护、短路保护和绝缘故障保护；(2)外部故障保护：如电网侧的过电压保护、电网侧和负荷侧的低电压保护等；(3)继电保护的选择：根据变压器的类型、额定容量、运行方式、设备连接方式等因素，选择合适的继电保护要素。
2.常见的变压器保护装置及其功能(1)差动保护装置：通过比较变压器两侧电流的差值，实现对变压器的内部短路和接地故障的保护。
差动保护具有灵敏、快速的特点，是变压器主要的保护装置。
(2)过载保护装置：主要用于保护变压器在额定负载以下的短时间内出现的过载情况，防止变压器的过热。
(3)电气量保护装置：包括电流、电压、频率等保护，用于对变压器的电气参数进行监测和保护。
(4)继电保护装置：实现对变压器的过电压、低电压、过流、短路等外部故障的保护。
差动保护是保护变压器最常用的装置，下面以常见的三相变压器差动保护为例，介绍差动保护的整定计算方法。
(1)动作电流的计算：根据变压器的额定电流和变比，计算出主变和两侧所有变压器的匝比，再根据匝比计算出二次侧的电流。
(2)整定差动保护的电流阻抗：根据差动保护的整定要求和所采用的差动保护装置的特性，计算差动保护的电流阻抗。
(3)整定差动保护的动作时间：根据差动保护装置的特性和变压器的运行条件，计算差动保护的动作时间。
过载保护是保护变压器的重要装置，下面介绍过载保护的整定计算方法。
(1)根据变压器的额定容量和运行方式，计算出变压器的额定负荷电流。
(2)根据变压器的负荷特性曲线，计算出相应负荷下的负荷电流。
(3)通过实测或计算，确定变压器的负荷增长速率系数K，并计算出相应负荷下的负荷电流增长率。

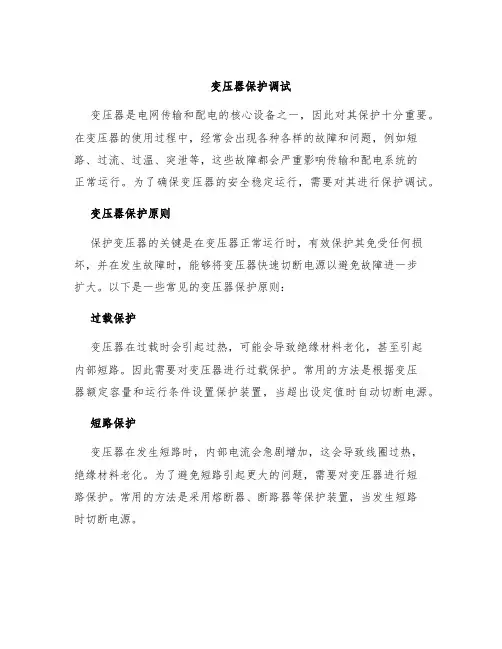

变压器保护调试
变压器保护调试变压器是电网传输和配电的核心设备之一，因此对其保护十分重要。
在变压器的使用过程中，经常会出现各种各样的故障和问题，例如短路、过流、过温、突泄等，这些故障都会严重影响传输和配电系统的正常运行。
为了确保变压器的安全稳定运行，需要对其进行保护调试。
变压器保护原则保护变压器的关键是在变压器正常运行时，有效保护其免受任何损坏，并在发生故障时，能够将变压器快速切断电源以避免故障进一步扩大。
以下是一些常见的变压器保护原则：过载保护变压器在过载时会引起过热，可能会导致绝缘材料老化，甚至引起内部短路。
因此需要对变压器进行过载保护。
常用的方法是根据变压器额定容量和运行条件设置保护装置，当超出设定值时自动切断电源。
短路保护变压器在发生短路时，内部电流会急剧增加，这会导致线圈过热，绝缘材料老化。
为了避免短路引起更大的问题，需要对变压器进行短路保护。
常用的方法是采用熔断器、断路器等保护装置，当发生短路时切断电源。
低油保护变压器在运行过程中，需要保持一定的油位，否则会导致过热，甚至引起内部故障。
为了保护变压器不出现低油等问题，需要安装油位传感器等保护装置，当油位过低时及时报警。
过压保护过高的电压会对变压器产生不利影响，例如短路、局部放电等等，因此需要在变压器中安装过压保护装置，当发生过压时及时切断电源。
变压器保护调试方法变压器保护调试是变压器投运前的重要工作之一。
以下是一些常用的调试方法：端子盒接线检查检查变压器的接线是否正确，判断各路线是否连接安全可靠，排除电气接线故障。
功率变压器中性点相对地检查检查功率变压器中性点与地之间的电阻是否在正常范围内，以防中性点漂移。
中性点漂移会导致连接在中性点附近的设备因接收到不均衡的电压信号而导致设备故障。
变压器变比检查变压器变比检查是验证变压器的变比是否在额定标准内，以确保电能计费的准确性。
保护系统电流检查检查继电器及保护系统电流传感器是否准确，以确保保护系统可以在需要时及时切断电源。
电力变压器继电保护整定计算详解
Wd ——差动绕组；
Wb1 、 Wb2 ——平衡绕组
11
3. 变压器带负荷调整分接头而产生的不平衡电流 在整定计算中加以考虑，即用提高保护动作电流的
方法来躲过这种不平衡电流的影响。
4．变压器接线组别的影响及其补偿措施 （1）常规保护相位补偿方法 以常用的Ｙ，d11接线的电力变压器为例，通常都
nTAcal
K con I N 5
（2-9）
三K角con形—接—线电流互感器接线系数，星形接线
K
c
=1；
on
Kcon 3
根据式（2-9）求出的电流互感器计算变比，选择
标准变比 nTA nTAcal 。
25
3）计算各侧电流互感器的二次额定电流
I2N
K conI N nTA
取二次额定电流最大一侧的电流为基本侧。
17
为了消除励磁涌流的 影响，在纵联差动保 护中通常采取的措施 是：
（1）接入速饱和变流 器。如图2-5所示。
图2-5 带速饱和变流器接线
18
（2）采用差动电流速断保护。借保护固有的动作 时间，躲开最大的励磁涌流，从而取保护的动作电 流，可躲过励磁涌流的影响。
（3）采用以二次谐波制动原理构成的纵联差动保 护装置。
7
2.3 电力变压器的纵差 保护整定计算
2.3.1 变压器纵差保护 单 相原理图
8
2.3.2 变压器纵联差动保护的不平衡电流
1．两侧电流互感器型号不同而产生的不平衡电流
则在整定计算中，当两侧电流互感器的型号相同时，
取 则取
，当两侧电流互感器的型号不同时，
K
st K st
变压器保护定值计算算法
变压器保护定值计算算法变压器保护是电力系统中非常重要的一部分，它的主要目的是保护变压器设备，确保其正常运行和避免可能的故障。
定值计算算法是变压器保护中一个重要的工作步骤，它能够根据变压器的特性和工作条件，确定保护装置的定值参数，以实现对变压器的良好保护。
1.电流互感器比值（CT比）：变压器保护设备中的电流互感器（CT）用于测量变压器的电流，保护装置会根据测量到的电流值来进行动作判断。
在定值计算中，需要确定电流互感器的准确比值，以便准确地根据测量值进行保护操作。
2.感应电流互感器在额定电流下的保护绕组中的阻抗（Zs）：感应电流互感器是一种特殊的电流互感器，常用于变压器保护中，主要用于检测短路故障。
定值计算中需要确定感应电流互感器的阻抗值，以便能够准确地检测到短路故障。
3.延时时间定值：变压器保护装置通常会设置一定的延时时间，以避免误动作。
定值计算中需要确定延时时间的大小，以保证既能够灵敏地对变压器故障进行保护，又不会对正常的变压器操作产生不必要的影响。
4.动作电流定值：动作电流定值是变压器保护装置的一个重要参数，它用于确定在何种电流条件下，保护装置会对变压器进行保护动作。
定值计算中需要根据变压器的额定电流和负载特性等因素，确定合理的动作电流定值。
5.负载电流主/副信号选择：变压器保护装置通常会同时采集主辅电流信号，通过对这些信号进行处理，确定是否进行保护动作。
定值计算中需要根据变压器的运行特点和故障类型，确定选择主信号还是副信号来进行保护操作。
以上仅是变压器保护定值计算中的一部分参数，实际的定值计算需要根据具体的变压器情况和设计要求进行细化。
定值计算可以采用经验法、试验法和计算法等不同方法，下面将对其中一种常用的计算法进行介绍。
计算法是一种根据变压器的特性参数和工作条件，通过一系列的计算公式来确定定值参数的方法。
下面以定值计算中的动作电流定值为例，进行说明。
在计算动作电流定值时，常用的计算公式为：Ia=(k*In)/(k’*f*Ct)其中Ia为动作电流定值In为变压器的额定电流k为系数，与电流互感器的选取有关k’为系数，与不同变压器的绕组类型和长度有关f为供电频率Ct为变压器的容量。
变压器保护调试方法
变压器保护调试方法在电力系统中，变压器是不可或缺的电力设备之一，其稳定性和可靠性对于电力系统的正常运行具有重要的意义。
因此，在变压器的运行中，除了注意对变压器的日常维护保养工作外，还要做好变压器的保护，防止意外事故的发生。
在变压器的保护中，调试是一个关键的环节，下面我们将介绍一些关于变压器保护调试的方法和注意事项。
一、变压器保护的基本概念变压器的保护是指在限定的时间内采取必要的措施，使得变压器在发生故障时，能够及时地被保护起来，从而保证电力系统的安全和稳定运行的过程。
在变压器保护中，有一些基本概念需要了解：（一）差动保护差动保护是指利用变压器的两侧绕组之间的电流差来进行保护。
当电流差值超过设定的阈值时，差动保护将会立即动作，切断变压器的电流。
差动保护是变压器保护中最为重要的保护措施之一，它能够有效地保护变压器免受短路故障的侵害。
（二）油温保护油温保护是通过检测变压器油温来保护变压器。
当油温超过设定值时，油温保护会立即动作，切断变压器的电流。
油温保护可以有效地保护变压器在高负荷状态下的稳定运行。
（三）过电流保护过电流保护是通过检测变压器的电流来进行保护。
当变压器电流超过设定值时，过电流保护会立即动作，切断变压器的电流。
过电流保护可以对一些故障，如短路故障等进行有效的保护。
二、变压器保护调试方法下面，我们将介绍一些关于变压器保护调试的方法和注意事项：（一）差动保护调试在差动保护调试过程中，需要注意以下几点：1.根据变压器的特性，对差动保护的灵敏度和阻抗进行设置。
2.进行选择性漏差动保护测试，并测试保护的动作时间是否符合规定的标准。
3.进行换流变比测试、相序试验、有载调整等一系列检查。
（二）油温保护调试在油温保护调试过程中，需要注意以下几点：1.检查变压器的油位和油质，保证变压器油的质量正常。
2.按照设定的温度值进行油温保护试验，并检查油温保护是否正常动作。
3.对于一些高负荷变压器，可以进行油流量保护的测试。
变压器保护调试方法
变压器保护调试方法
变压器保护调试方法
变压器是电力系统中最常见的设备之一，其作用是实现电能的传输、变换和分配。
因此，变压器的保护是非常重要的，因为它可以保证变压器在运行中的安全、可靠和稳定。
变压器保护调试的方法有很多，下面我们来介绍几种常见的方法。
1. 常规计算法
常规计算法是根据变压器的额定容量、短路阻抗、额定电压和额定电流等参数来进行计算，从而确定保护装置的设置参数。
这种方法的优点是简单易懂，适用范围广，但由于没有考虑其他因素的影响，因此可能存在一定的误差。
2. 模拟法
模拟法是根据实际情况建立模型，并对模型进行仿真计算，从而确定保护装置的设置参数。
这种方法可以考虑更多的因素，如变压器的实际运行状态、绕组电阻、短路电流等，因此精度较高。
3. 现场试验法
现场试验法是在变压器实际运行中进行试验，以检测变压器的运行状态和确定保护装置的设置参数。
这种方法可以真实地反映变压器的运行情况，然而由于试验时需要停机，因此会影响生产，同时试验成本也比较高。
4. 建模仿真法
建模仿真法是根据变压器的实际情况建立一种虚拟的模型，并运用仿真软件对其进行仿真计算。
这种方法可以不受现场条件的限制，计算成本也比较低，可以准确地反映变压器的运行状态和保护装置的设置参数。
以上是几种常见的变压器保护调试方法，根据实际情况选择合适的方法可以提高保护装置的设置精度，保证变压器的安全、稳定和可靠运行。
电力变压器的保护配置与整定计算
电力变压器的保护配置与整定计算摘要：电力变压器是电力系统中关键的一次设备，变压器的故障或异常运行会给供电可靠性和系统的正常运行带来严重的影响，再加上变压器本身价格比较昂贵，合理准确对变压器的保护进行配置，整定计算十分重要。
本文重要对变压器的保护配置原则，三绕组的变压器的后备保护及过负荷保护配置及瓦斯保护进行分析。
关键字：变压器，后备保护，瓦斯保护，整定计算0前言随着国民经济和社会发展，电力的需求量激增，变压器的容量也越来越大。
通信和计算机相关技术的发展也推动电力系统继电保护的快速发展。
随着企业的快速发展，供电可靠性的要求不断提高，变压器的安全运行更是必不可少的条件。
而合理可靠的保护配置是变压器安全运行的必备条件。
现代生产的变压器，虽然在设计和材料方面有所改进，结构上比较可靠，相对于输电线路和发电机来说，变压器故障机会也比较少，但在实际运行中，仍有可能发生备种类型的故障和异常运行情况，这会对供电可靠性和系统的正常运行带来严重影响。
为了满足电力系统稳定方面的要求，当变压器发生故障时，要求保护装置快速切除故障。
1、变压器的故障类型与特征变压器的内部故障可分为油箱内故障和油箱外故障两类，油箱内故障主要包括绕组的相间短路、匝间短路、接地短路，以及铁芯烧毁等。
变压器油箱内的故障十分危险，由于油箱内充满了变压器油，故障后强大的短路电流使变压器油急剧的分解气化，可能产生大量的可燃性瓦斯气体，很容易引起油箱爆炸。
油箱外故障主要是套管和引出线上发生的相间短路和接地短路。
电力变压器不正常的运行状态主要有外部相间短路、接地短路引起的相间过电流和零序过电流，负荷超过其额定容量引起的过负荷、油箱漏油引起的油面降低，以及过电压、过励磁等。
2、变压器保护配置的基本原则2.1、瓦斯保护800KVA及以上的油浸式变压器和400KVA以上的车间内油浸式变压器，均应装设瓦斯保护。
瓦斯保护用来反应变压器油箱内部的短路故障以及油面降低，其中重瓦斯保护动作于跳开变压器各电源侧断路器，轻瓦斯保护动作于发出信号。
变压器微机保护整定计算.优秀PPT资料
由于主变内部故障的切除主要是
差动保护，只要差动保护与上
级断路器动作时间相配合，对 高压电源侧过流Ⅱ段保护动作 时间，大于主变中、低复压过 电流Ⅰ段保护中最长时间一个 级差（0.3秒）即可，对保护灵 敏度不作要求。高压侧过流Ⅱ 段保护一般在主变中压侧有一 定的灵敏度。
保护动作时间大于中、低母线上线
路开关中过流保护中最长时间 一个级差（0.3秒），小于主变 高压侧过流Ⅲ段一个级差（0.3 秒）。
灵敏度要求在本母线大于1.5，在 母线所带线路末端1.2。
变压器后备保护定值计算
2、主变高压侧复压过电流Ⅰ、Ⅱ、 （2）双卷变或三卷变高压侧过流
Ⅲ段保护定值整定
Ⅱ段动作电流：
一般可取：
式中： K为sen 后UU备k.o2.pm.保2in 护区末端两 相金Uk.2属.min性短路时，保护安装 处的最小负序电压（二次
值），要求
（近
Uo.2 p(0.0 60.0)U 8 n
式中： 为额定相电压二次
后备）或1.5（K远sen后2.0备）。 注意：为了保证变压器高压侧
值。U n
（1）双卷变或三卷变高压侧过流 按与主变中、低压侧电流较大的配
Ⅰ段动作电流：按躲过主变中、 合，取1.2倍配合系数，计算公
低压侧母线短路最大短路电流
式如下：
整定。
Iop1.2Id.zmax
IopKreIlk.max
式中：Idz.max为主变中、低侧两 个过流Ⅰ段较大的一个。
式中Krel为可靠系数，取 Krel≧1.5
误动）。
取1.05； 为变压器正常 值），要求（近后备） 这应时为差 72动20电A，流这：里按为保了护方说便明计U书算，mi，进n 减入少继流电入器差的动差保动护电高流、为低：侧二次电流反复折算到统一的基准下。
配电变压器微机保护整定原则及调试分析
配电变压器微机保护整定原则及调试分析作者：顾亚斌来源：《决策探索（中旬刊）》 2020年第12期文/顾亚斌摘要：作为供配电系统中的重要组成结构，变压器故障对于供配电的正常稳定运行有着决定性影响，为此，技术人员需要选用科学合理的变压器微机保护装置，进行保护功能的设定。
文章主要针对微机保护装置的整定原则及差动保护调试进行分析探讨，以更好地开展供配电工作，为国民经济服务。
关键词：供配电系统；变压器；微机保护；整定微机保护装置在目前的电力企业中被广泛应用，且随着信息化技术的发展，微机保护装置内部的软硬件设备具备高度灵活性、集成化的特点，相关保护功能的类型也在不断增多、完善。
相较于以往的低压电磁保护，新型的微机配电保护除具备原来的定时限流保护功能、中性点接地保护功能、速断保护功能外，还具备一系列可靠的新型功能，如不平衡保护、反时限过载保护等功能，其中，新型微机配电保护对于限过流、速断、高压侧接地方面的保护则与电磁保护呈现一致的整定原则。
一、整定原则微机配电保护整定原则主要分为两个方面：高压侧负序保护主要在相序错误、变压器设备进线断线、反相等方面进行一定的保护，高压侧负序保护的整定较为灵活，需要控制在0.5－0.9倍额定变压器电流范围之内；高压侧反时限过载保护主要适用于变压器运行时间过长导致的发热破坏现象，反时限过载保护的整定需要严格依赖变压器设备的过载容量进行确定。
反时限过流保护的整原定则包括以下内容：首先需要规避变压器负荷全启动时相应的时间-电流关系曲线；其次避免重合于分支低压负荷启动电流与不同分支正常负荷的时间电流关系曲线。
空气开关、熔断器的动作时间在短路阶段具备较大的离散性，其中的时间误差一般在动作特征曲线时间值的60%以上，为此，反时限过流需要尽可能避免低压侧空气开关、最大过流熔断器的相应动作曲线+60%，同时应考虑15%左右的宽裕度进行整定设计。
除此之外，反时限过流保护还需要规避分支定时限过流[1]。
微机保护流程技巧及计算原则
微机保护流程技巧及计算原则矿区微机综保计算和整定流程方法及计算原则煤矿供电系统中，保护装置的正确整定关系煤矿供电安全，保护整定计算是一项复杂繁琐的工作，要求按照一定的整定原则，以短路电流计算为基础，结合实际情况，对整定值进行计算、比较、筛选，最终选择合适的定值进行整定，尽量满足保护四性。
矿区主变电所已经基本为微机保护，主要厂家有南瑞继保、国电南自、许继电气、鲁能积成等。
虽然保护硬件档次提高，但微机装置管理及整定计算还有所欠缺。
目前矿区保护整定存在以下主要问题：1、短路电流计算：有些没有计算，这样保护整定就没有依据，有些计算原则有误，系统大小方式不清。
2、电源进线及6kv出线保护的投退没有统一的原则，三段式保护没有发挥作用，上下级保护定值及时限不合理。
3、主变保护没有计算说明，主变微机综保的主流产品基本是三折线差动保护，参数整定有公式套用，各单位往往在整定时以经验数据设置，没有经计算验证灵敏度。
高低后备保护整定不合理。
4、保护定值单：没有按照实际保护整定填写保护定值单，技术人员往往不知道那些保护投入，那些保护不使用；控制字及保护压板投退没有说明，严格来说，不使用的保护应将定值设最大且将控制字设为0，有硬件压板的要断开。
5、缺乏现场运行规程，应结合本单位实际和设备特点，编制现场运行规程，着重说明运行维护注意事项，正常及异常的反映（如音响、灯光信号、信号指示等等）以及装置出现故障时的各种现象，如气味、冒烟和音响、灯光信号、信号指示等等的异常表现，装置出现故障时的注意事项和处理办法，保护装置的管理、投停，压板的位置与投停方法等。
一、整定的原则性规定DL/ T584-2007 《3～110kV电网继电保护装置运行整定规程》DL /T684-1999《大型发电机变压器继电保护整定计算导则》DL 400-91 继电保护和安全自动装置技术规程同型号保护说明书继电保护整定计算应以常见运行方式为依据。
所谓常见运行方式，是指正常运行方式和被保护设备相邻近的一回线或一个元件检修的正常检修方式。
变压器的电流保护及整定计算
变压器的电流保护及整定计算变压器的电流保护通常分为过载保护和短路保护两部分。
过载保护是指当变压器的负载电流超过额定电流时，能及时切断电路，保护变压器不受过载损坏。
短路保护是指当变压器发生短路故障时，能立即切断电路，防止电流过大引发进一步的故障。
过载保护的整定计算通常根据变压器的额定容量和额定电流来进行。
变压器的额定容量通常在变压器的铭牌上标明，单位为千伏安（kVA）。
额定电流是指变压器的额定容量除以变压器的额定电压，单位为安培（A）。
根据变压器的额定容量和额定电流，可以计算出变压器的额定阻抗。
变压器的额定阻抗是指变压器在额定电压和额定电流下产生的阻抗。
额定阻抗通常在变压器的铭牌上标明，单位为百分比（%）。
根据变压器的额定阻抗，可以计算出变压器的额定短路电流。
额定短路电流是指在额定电压下，变压器发生短路故障时的电流大小。
额定短路电流通常在变压器的铭牌上标明，单位为千安（kA）。
根据变压器的额定短路电流和额定电流，可以计算出变压器的过载电流比。
过载电流比是指变压器可以承受的短时间过载电流与额定电流之比。
过载电流比通常在变压器的技术参数中可以找到。
当实际电流超过变压器的过载电流比时，应立即切断电路，以保护变压器不受过载损坏。
为了满足不同负载条件下的过载电流要求，电流保护装置通常具有不同的整定值。
整定值可以根据实际情况进行调整，以满足变压器的过载保护要求。
短路保护的整定计算主要是根据变压器的额定短路电流和短路电流保护装置的特性来确定的。
短路电流保护装置通常具有不同的整定值和动作时间。
整定值的选择应考虑变压器和电网的短路容量以及系统的可靠性要求。
变压器的电流保护及整定计算是保证变压器安全运行的重要环节。
在进行电流保护装置整定时，需要考虑变压器的额定容量、额定电流、额定阻抗、额定短路电流以及负载条件等因素，以确保保护装置的可靠性和灵敏性。
同时，还需要根据实际情况进行调整和优化，以满足变压器的过载和短路保护要求。
变压器保护整定中的继电保护装置的校验与调整
变压器保护整定中的继电保护装置的校验与调整继电保护装置是变压器保护系统中重要的组成部分，它能够检测变压器的运行状态，并在故障发生时迅速切除故障部分，保护变压器的安全运行。
为了确保继电保护装置的可靠性和准确性，校验与调整是必不可少的环节。
本文将介绍变压器继电保护装置校验与调整的方法及步骤。
一、校验继电保护装置的基本参数在进行继电保护装置的校验与调整之前，首先需要校验其基本参数，包括动作时间、动作电流、动作特性等。
校验方法可以通过实际操作或者仿真软件进行。
对于动作时间和动作电流的校验，可以通过给装置施加不同的故障电流，并记录动作时间和动作电流的匹配关系。
对于动作特性的校验，可以根据继电保护装置的手册或者技术规范进行操作。
二、调整继电保护装置的参数在校验了继电保护装置的基本参数之后，如果存在不匹配或者不准确的情况，就需要进行相应的调整。
调整继电保护装置的参数可以通过调整电流互感器的变比、调整过流和零序元件的参数等方式进行。
调整的目的是使装置的动作时间和动作电流与变压器的运行特性相匹配，确保其在故障发生时能够及时切除故障。
三、校验继电保护装置的功能除了校验基本参数和调整装置的参数之外，还需要对继电保护装置的功能进行校验。
校验的内容包括不同类型故障的检测、故障指示、故障切除等。
校验方法可以通过实际操作或者使用特定的测试设备进行。
校验的结果应该符合相应的技术规范和标准要求。
四、校验继电保护装置的可靠性在校验继电保护装置的功能之后，还需要对其可靠性进行校验。
可靠性校验包括抗干扰能力、抗过负荷能力、抗短路能力等方面。
校验的方法可以通过实际操作或者仿真软件进行。
校验的结果应该符合相应的技术规范和标准要求。
五、记录校验结果与维护记录完成继电保护装置的校验与调整后，需要记录校验的结果与维护记录。
校验的结果应该包括继电保护装置的基本参数、调整的参数、功能校验结果以及可靠性校验结果等。
同时，还需要记录校验的日期、操作人员以及相关的维护信息。
变配电站综合自动化装置(微机保护)的保护配置与整定值计算
变配电站综合自动化装置（微机保护）的保护配置与整定值计算变配电站综合自动化装置（微机保护）的保护配置与整定值计算变配电站综合自动化装置（微机保护）的保护功能由软件来实现，许多产品根据电力系统要求来编制，保护配置比较全。
有些保护功能工业与民用建筑变配电站11.1（1.22电流速断保护配置与整定计算2.1保护配置电流速断保护是进出线的主保护，母联保护在合闸时将电流速断保护投入，合闸后自动或人工手动将电流速断保护退出。
变配电站综合自动化系统装置（微机保护）母联保护均为自动退出（称为母线充电保护）。
电源进线的电流速断保护整定设计手册没有专门介绍，它应与上一级变配电站出线的电流速断相配合。
由电力系统变配电站供电的电源进线都由电力部门来整定。
工业与民用建筑内部分变配电站的电源进线电流速断保护需要根据上一级变配电站母线的短路容量计算出短路电流后进行整定。
上一级变配电站出线采用带延时电流速断后，分变配电站的电源进线采用不带延时电流速断保护，二者可以采用同一动作2.22.2.12.2.2KjxI”带延时时，动作时间取0.5～0.7s。
2.2.3考虑到变压器空载励磁涌流，高压电动机启动电流以及高压电力电容器合闸涌流的影响，需要采用带延时电流速断保护，延时一般取0.2s及以上。
如果在合闸熟能通过软件来躲过上述变压器与高压电力电容器合闸涌流与高压电动机启动电流，合闸后延时就可以取消，电流速断保护的动作电流也可以适当减小。
2.2.4如果将不带延时电流速断保护与带延时电流速断保护配合起来，可减小电流速断保护的死区。
3过电流保护配置与整定计算3.1保护配置过电流保护除用电设备非正常运行时进行保护外，可作为电流速断保护的后备（近3.23.2.1KjxKghKrIrt3.2.2利用变压器高压侧三相式电流互感器过电流保护进行低压侧母干线的单相接地保护时，整定同上。
还应该按照低压侧母干线末端发生单相接地时，流过高压侧保护安装处的短路电流来校验灵敏系数。
变压器保护定值整定计算方法
变压器保护定值整定计算方法变压器是电力系统中最为重要的设备之一，它通过变换电压和电流的比值，实现了电能在输电和配电过程中的有效传输。
在电力系统中，变压器的保护是至关重要的，一旦变压器发生故障，不仅会导致电力系统的瘫痪，还会给变压器本身造成严重的损坏。
因此，定期进行变压器保护定值整定是电力系统运行中不可或缺的一环。
变压器保护定值整定是指根据实际变压器的性能和运行条件，确定相应的保护装置的整定值，以保证变压器在正常运行和故障状态下都能得到可靠的保护。
常见的变压器保护装置包括差动保护、继电保护和热保护等，下面将以差动保护为例，介绍变压器保护定值整定的方法。
首先，差动保护是一种经典的变压器保护方式，它通过比较变压器的进线和出线电流，判断变压器是否发生内部故障。
差动保护中常用的保护原理包括直流差动保护和交流差动保护，其中直流差动保护适用于小型变压器，交流差动保护适用于大型变压器。
以下以交流差动保护为例进行定值整定计算。
交流差动保护的基本原理是根据电流的相量和幅值来比较进出线电流，当差流超过设定的定值时，保护装置将动作。
定值整定计算的关键是确定差流保护的动作定值和动作时间。
首先，对于变压器的不同运行条件，需要选择不同的动作定值。
常见的运行条件包括变压器的额定容量、容量变比、对称短路容量和零序容量等。
根据变压器的额定容量和容量变比，可以计算出进线和出线侧电流的变比值。
根据变压器的对称短路容量和零序容量，可以计算出进出线电流的最大允许差值。
根据变压器的性能曲线，可以进一步确定差流保护的动作定值。
其次，对于不同类型的故障，需要选择不同的动作时间。
常见的故障类型包括内部故障、外部故障和过电流故障等。
在定值整定计算中，一般会根据实际情况选择适当的动作时间，以实现快速故障检测和隔离保护。
最后，为了确保差动保护的可靠性，还需要进行整定参数的验证。
通过实际测试和调试，可以验证差动保护的动作定值和动作时间是否符合设计要求。
如果发现任何偏差或问题，应及时进行调整和修正。
变压器的电流保护及整定计算
变压器的电流保护及整定计算变压器的电流保护及整定计算是确保变压器正常运行和保护其安全的重要措施。
变压器的电流保护主要是通过保护装置对变压器电流进行监测和控制，一旦电流异常超过设定值，保护装置将会采取措施切断电源，以避免变压器因过流而损坏。
下面将介绍变压器电流保护的常见方法以及整定计算过程。
1.变压器电流保护的常见方法(1)熔断器保护：熔断器是较简单且常用的电流保护装置。
它可将额定电流以上的电流识别出来，并在电流超过熔断器额定电流时熔断，切断电源。
(2)过流继电器保护：过流继电器通过感应电流大小和时间来对过流进行判断，并根据设定值动作，切断电源。
过流继电器可以分为电磁式和电子式，电磁式过流继电器主要用于小电流、大短路电流的保护，而电子式过流继电器可以用于精确控制和计量。
(3)差动保护：差动保护通过对变压器两侧电流进行比较，当两侧电流不平衡超过设定值时切断电源。
差动保护是变压器保护中常用的一种方法，它可以有效地保护变压器免受内部故障的损害。
2.变压器电流保护整定计算变压器电流保护整定计算需要考虑变压器的额定容量、过载电流、短路电流等参数。
整定计算依据变压器的额定容量，采用不同的方法和标准。
(1)基于热稳定性的整定计算方法：根据变压器的额定容量和冷态（静态）过载能力来确定过载保护整定值。
计算公式如下：Ith = K1 × IL其中Ith为过载保护整定值，K1为系数，IL为变压器的额定容量。
(2)基于热瞬时稳定性的整定计算方法：根据变压器的额定容量和动态过载能力来确定过载保护整定值。
计算公式如下：Ith = K2 × IL其中Ith为过载保护整定值，K2为系数，IL为变压器的额定容量。
(3)基于短路容量的整定计算方法：根据变压器的额定容量和短路容量来确定短路保护整定值。
计算公式如下：Isc = K3 × IL其中Isc为短路保护整定值，K3为系数，IL为变压器的额定容量。
整定计算中，系数K1、K2、K3的值根据具体变压器的类型、参数和特性来确定，一般可以参考相关国际、国家或地方的标准和规范。
变压器电量保护的调试和计算方法
变压器电量保护(微机保护继电器)调试及计算方法天津港电力有限公司杨振东一、引言随着变压器保护装臵种类的不断增多，保护功能的不断强大，微机继电保护装臵正日趋完善，变压器的电量保护作为大容量变压器的主要保护类型，其调试和计算则成为整个继电保护调试中的重要环节。
电量保护主要分为差动保护、复合电压闭锁过电流保护、速断保护、过负荷保护等，这些保护对变压器的稳定运行起着至关重要的作用，是电力系统正常运行的重要保障。
因此，如何对变压器电量保护进行正确调试和计算，使继电保护装臵正常运行，则成为我们所探讨的重要技术论题。
本文将重点论述变压器差动、复合电压闭锁过电流、过负荷等变压器电量保护的调试和计算方法，以在交接和预防性试验中保证继电保护装臵的正确调试。
二、变压器差动保护的原理及特点双绕组变压器的纵联差动保护单相原理接线如图1所示，它是按比较被保护变压器两侧电流的大小和相位的原理来实现的。
变压器两侧各装设一组电流互感器1TA、2TA，其二次侧按环流法接线，即若变压器两端的电流互感器一次侧的正极性的线圈并联接入，构成纵联差动保护。
其保护范围为两侧电流互感器1TA、2TA的全部区域，包括变压器的高、低压绕组、引出线及套管等。
从图1中可见，正常运行和外部短路时，因变压器两侧绕组接线不同而产生电流流过电流继电器（差动保护继电器）。
流过差动继电器的电流，在理想情况下，其值等于零。
但实际上由于两侧电流互感器特性不可能完全一致等原因，仍有差动电流流过差动回路，即为不平衡电流，此时流过差动继电器的电流为要求不平衡电流应尽可能小，保证保护装臵不会误动作。
当变压器内部发生相间短路时，在差动回路中由于改变了方向或等于零（无电源侧），这时流过差动继电器的电流为与之和，即由于Yd11接线变压器两侧线电流之间有30°的相位差，如果两侧的电流互感器采用相同的接线方式，将会在差动回路中产生很大的不平衡电流。
该电流为短路点的短路电流，使差动继电器KD可靠动作，并作用于变压器两侧断路器跳闸。
火力发电厂及变压器的保护方式微机保护配置及整定计算
则 有名值：XT（1）= UK% SbUn2/(100 SnUb2)
=10.5 1212/（100 40）
=38.433
标幺值：XT（1）*= UK% SbUn2/(100 SnUb2)
=10.5 100 1212/（100 40 1102）
=0.318
本次设计的任务为对某地区性火力发电厂及变压器的保护方式进行微机保护配置及整定计算。网络包括一个发电厂和三个变电站，从而构成单电源环形网络，网络中各线路采用带方向或不带方向的电流电压保护，所有变压器均采用纵联差动保护作为主保护，变பைடு நூலகம்器均为Y，d11接线；发电厂的最大发电容量为3×50MW，最小发电容量为2×50MW；网络正常运行方式为发电厂发电容量最大且闭环运行。根据继电保护设计规程以及毕业设计的总体要求我们选择国电南自自动化股份有限公司生产的WBZ-5OOH系列；BGT801系列；WMZ-41A系列分别作为变压器，发电机，母线的保护设备，并对所装保护进行性能分析。设计结果基本符合科学性原则、可行性原则、创新性原则。
根据系统最大负荷的需要，电力系统中的发电设备都投入运行（或大部分投入运行）以及选定的接地中性点全部接地的系统运行方式称为最大运行方式。对继电保护来说，是短路时通过保护的短路电流最大的运行方式。
根据系统最小负荷，投入相适应的发电设备且系统中性点只有少部分接地的运行方式称为最小运行方式。对继电保护来说，是短路时通过保护的短路电流最小的运行方式。
( 3 ) G1=G2=G3
1.2变压器参数计算
变压器基准: Sb=100MVA
（1）算法
标幺值: XT*= UK%SbUn2/(100 SnUb2)
有名值: XT*=UK% Un2/(100 Sn)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅论变压器电量保护（微机保护继电器）调试及计算方法【摘要】随着变压器保护装置种类的不断增多，保护功能的不断强大，微机继电保护装置正日趋完善，变压器的电量保护作为大容量变压器的主要保护类型，其调试和计算则成为整个继电保护调试中的重要环节。
电量保护主要分为差动保护、复合电压闭锁过电流保护、速断保护、过负荷保护等，这些保护对变压器的稳定运行起着至关重要的作用，是电力系统正常运行的重要保障。
因此，如何对变压器电量保护进行正确调试和计算，使继电保护装置正常运行，则成为我们所探讨的重要技术论题。
本文将重点论述变压器差动、复合电压闭锁过电流、过负荷等变压器电量保护的调试和计算方法，以在交接和预防性试验中保证继电保护装置的正确调试。
【关键词】差动保护比率制动复合电压闭锁过流调试计算差动继电器后备保护随着电网系统运行方式的不断更新，电气设备及各种用电负荷的继电保护类型也逐渐增多，其中变压器保护在各种继电保护中显得格外重要，变压器保护的项目、类型及计算方法决定了被保护的设备或电网系统是否能正常运行。
下面将就各种变压器保护项目、调试和计算方法进行详细说明。
1 变压器差动保护的原理及特点双绕组变压器的纵联差动保护单相原理接线如图1所示，它是按比较被保护变压器两侧电流的大小和相位的原理来实现的。
变压器两侧各装设一组电流互感器1TA、2TA，其二次侧按环流法接线，即若变压器两端的电流互感器一次侧的正极性的线圈并联接入，构成纵联差动保护。
其保护范围为两侧电流互感器1TA、2TA的全部区域，包括变压器的高、低压绕组、引出线及套管等。
从图1中可见，正常运行和外部短路时，因变压器两侧绕组接线不同而产生电流流过电流继电器（差动保护继电器）。
流过差动继电器的电流，在理想情况下，其值等于零。
但实际上由于两侧电流互感器特性不可能完全一致等原因，仍有差动电流流过差动回路，即为不平衡电流，此时流过差动继电器的电流为=（此公式表示相量之差），要求不平衡电流应尽可能小，保证保护装置不会误动作。
当变压器内部发生相间短路时，在差动回路中由于改变了方向或等于零（无电源侧），这时流过差动继电器的电流为与之和，即=+（此公式表示相量之和）由于Yd11接线变压器两侧线电流之间有30°的相位差，如果两侧的电流互感器采用相同的接线方式，将会在差动回路中产生很大的不平衡电流。
该电流为短路点的短路电流，使差动继电器KD可靠动作，并作用于变压器两侧断路器跳闸。
补偿方法为：将变压器星形侧的电流互感器接成三角形，而将变压器三角形侧的电流互感器接成星形。
微机型变压器差动保护中可采用移相算法。
将变压器绕组为Y接的那一侧的电流向前移相30°变压器的差动保护的保护范围是构成变压器差动保护的两侧电流互感器之间的变压器及引出线。
由于差动保护对区外故障不反应，因此，差动保护不需要与保护区外相邻元件在动作值和动作时限上互相配合，所以在区内故障时，可瞬时动作。
2 差动保护的调试及计算方法（1）对GIS 变压器馈线柜或变压器保护屏中差动CT二次回路进行检查，检查接线有无松动情况。
（2）对差动CT进行变比、极性和直阻测量。
（3）核查差动CT变比、极性及接线情况后，查找二次原理图中差动电流高压侧、低压侧回路电流端子（GIS或变压器保护屏中），并将可同时输入六相电流的继电保护测试仪中的试验电流线接入差动，根据变压器接线组别、差动保护继电器类型以及差动CT的接线方式（7UT512、7UT612、SPAD346C、REF542等）选择高低压侧相位补偿，判断校正接线系数。
（4）分别从高低压侧差动保护CT二次侧（GIS柜或主变保护屏内）输入1A电流，检验其通道采样精度，变压器各侧差动保护CT二次动作值用下式计算：Idz=Kjx Kzd，式中Idz表示动作电流；Kjx表示试验接线系数（1或0.5），根据CT接线方式确定；Sn表示变压器额定容量；Un表示变压器各侧的额定电压；KCT表示变压器各侧的差动CT的变比。
试验时，在变压器差动保护各CT 二次侧加一相（或三相）电流，采用电流p（7）比率制动特性曲线试验。
在进行该试验时，应在高压侧输入电流I1，相位为0°，在低压侧输入电流I2，相位为180°，逐渐减少低压侧电流I2，直至比率制动保护动作，通过保护装置读取差动电流Id和制动电流Ir，计算斜率K1、K2（K1=；K2=；K1为第一斜率，K2为第二斜率），例如（如表1）：（8）二（五次）谐波制动特性试验（单绕组单相通电）。
保护装置在变压器空载投入和外部故障切除电压恢复时，利用二次谐波分量进行制动；当变压器发生内部故障时，利用基波进行保护；当变压器外部发生故障时，利用比例制动回路躲过不平衡电流。
检验差动保护的二（五）次谐波制动特性时，在变压器差动CT二次侧加入固定不变的50Hz基波电流和变化的100Hz（250 Hz）谐波电流，当谐波电流减小时，保护装置动作，谐波电流占基波电流比例应与整定值相符，投入为二次谐波制动，应在高压侧和低压侧分别进行试验。
具体方法为：对变压器任一侧的一相加入50HZ电流I1，电流值在差动启动电流和速断电流之间，同时依次叠加入0.9k2·I1和1.1 k2·I1大小的100HZ电流，记录差动继电器的动作行为。
差动继电器应在加入0.9k2·I1电流时可靠动作，在加入1.1 k2·I1电流时可靠不动作。
（k2表示谐波制动系数）。
（9）不同微机保护继电器相位补偿电流计算。
1）7UT612保护继电器补偿电流的计算方法为：星形侧补偿电流计算I1A=I1L1，I1B=I1L2，I1C=I1L3，角侧补偿电流计算I2A=I2B=I2C=2）7UT613保护继电器补偿电流的计算方法为：星形侧补偿电流计算I1A=I1L1，I1B=I1L2，I1C=I1L3，△侧的补偿电流IA=（—1）/3*IL1-1/3*IL2-（1+）/3*IL3IB=-（1+）/3*IL1+（-1）/3*IL2-1/3*IL3IC=-1/3*IL1—（1+）/3*IL2+（—1）/3*IL3从上面的三个公式可以看出当在△侧A相单独加电流时，会同时在B相和C相产生差流，三相产生的差流分别为：IA=（—1）/3*IL1=0.244*IL1IB=-（1+）/3*IL1=-0.911*IL1IC=-1/3*IL1=—0.333*IL1其中的负号表示电流方向相反，当在△侧A相单独加一个测试电流时，对于保护装置7UT613来说，B相产生的差流最大，如果要单独测试A相的差动跳闸，要注意的是B相的差动先动作，因此做试验时要求客户使用6相电流输出的测试仪器。
3）计算实例：变压器两侧容量Sn=50MV A，接线方式YD11，电压等级110KV/10KVY侧：CT：500/5A，Un=110KV，计算出额定的二次电流In=2.6244A；△侧CT：5000/5A，Un=10KV，计算出额定的二次电流In=2.8868A；启动值：Idiff>=0.5In，差动速断：Idiff>>=4.5In.比率制动为一段斜率：K=0.5.在Y侧（高压侧）在A相单独加1A电流，观察保护的采样值是否正确：保护显示的差动电流和制动电流是否正确。
A差动计算值：Idiff=1A/In=1/2.6244=0.381，装置实际显示值：Diff=0.38B差动计算值：Idiff=1A/In=1/2.6244=0.381，装置实际显示值：Diff=0.38C差动计算值：Idiff=1A/In=1/2.6244=0.381，装置实际显示值：Diff=0.38在△侧（低压侧）A相单独加1A电流，观察保护的采样值是否正确：保护显示的差动电流和制动电流是否正确。
这时装置A，B，C相均应该有相应的差动和制动电流。
计算公式可由解出的上述公式得出如下：DiffA=（—1）/3*IL1/In=0.244*IL1/InDiffB=-（1+）/3*IL1/In=-0.911*p在△侧（低压侧）B相单独加1A电流，测试结果如下：A相差动计算值：装置实际显示值Diff=0.333*1A/In=0.333*1A/2.8868A=0.1154Diff=0.12B相差动计算值：Diff=0.244*1A/In=0.244*1A/2.8868A=0.085Diff=0.09C相差动计算值：Diff=0.911*1A/In=0.911*1A/2.8868A=0.3156Diff=0.32测试差动保护的启动段Idiff>：在Y侧（高压侧），A相单独加测试电流，计算动作值为：Idiff>=0.5In=0.5*2.6244A=1.3122A.测试动作值为：1.30A.△侧（低压侧），A相单独加测试电流时，注意的是B相的差动先动作，所以在测试时要注意。
由方程可以得出：DiffA=（—1）/3*IL1/In=0.244*IL1/InDiffB=-（1+）/3*IL1/In=-0.911*IL1/InDiffC=-1/3*IL1/Ip测试保护的差动速断Idiff>>在Y侧（高压侧），A相单独加测试电流，计算动作值为：Idiff>>=4.5In=4.5*2.6244A=11.809A测试动作值为：11.8A在△侧（低压侧），三相同时加电流（注意三相加的电流大小相等，角度依次为A相：0°B相：-120°C相：120°）计算动作值为：Idiff>>=4.0In=4.0*2.8868A=11.547A，测试动作值为：11.53A在△侧（低压侧），加单相电流时，要注意A相单独加测试电pI1=0.25*In=0.25*2.6244=0.6561AI2=0.75*In=0.75*2.8868=2.1651A测试方法：保持Y侧（高压侧），I1=0.6561不变，△侧（低压侧）电流三相同时从1.8A 慢慢增加，直到保护动作，记录动作值：2.16A.保持△侧（低压侧），I2=2.1651不变，Y侧（高压侧）电流三相同时从0.8A 慢慢减小，直到保护动作，记录动作值：0.66A.与计算结果相同。
测试比率制动的斜率在斜线上抽几个点作为测试点：保持Y侧（高压侧），I1=0.5In不变，△侧（低压侧）电流三相同时从I2=0.5In 慢慢增加，直到保护动作，Irest=|I1|+|I2|Idiff=|I1+I2|由上面公式理论计算动作值为：I2=1.5In=1.5*2.8868=4.33A斜率K=（Idiff/In）/（Irest/In）=（4.34/2.8868-0.5）/（4.34/2.8868+0.5）=0.54）其他保护继电器的计算方法应根据现场情况进行确定，计算方法相同，动作方程会有所不同。
