电网中性点接地方式及选择要求

电网中性点接地方式及选择要求电网中性点接地方式及选择要求三相交流电力系统中性点与大地之间的电气连接方式，称为电网中性点接地方式。

中性点接地方式涉及电网的安全牢靠性、经济性；同时直接影响系统设备绝缘水平的选择、过电压水平及继电保护方式、通讯干扰等。

一般来说，电网中性点接地方式也就是变电所中变压器的各级电压中性点接地方式。

因此，在变电所的规划设计时选择变压器中性点接地方式中应进行实在分析、全面考虑。

【电网中性点接地方式及选择要求】我国110kV及以上电网一般采纳大电流接地方式，即中性点有效接地方式（在实际运行中，为降低单相接地电流，可使部分变压器采纳不接地方式），这样中性点电位固定为地电位，发生单相接地故障时，非故障相电压上升不会超过1.4倍运行相电压；暂态过电压水平也较低；故障电流很大，继电保护能快速动作于跳闸，切除故障，系统设备承受过电压时间较短。

因此，大电流接地系统可使整个系统设备绝缘水平降低，从而大幅降低造价。

6～35kV配电网一般采纳小电流接地方式，即中性点非有效接地方式。

近几年来两网改造，使中、小城市6～35kV配电网电容电流有很大的加添，如不实行有效措施，将危及配电网的安全运行。

中性点非有效接地方式重要可分为以下三种：不接地、经消弧线圈接地及经电阻接地。

1中性点不接地方式适用于单相接地故障电容电流IC10A，以架空线路为主，尤其是农村10kV配电网。

此类型电网瞬间单相接地故障率占60%～70%，希望瞬间接地故障不动作于跳闸。

其特点为：单相接地故障电容电流IC10A，故障点电弧可以自熄，熄弧后故障点绝缘自行恢复；单相接地不破坏系统对称性，可带故障运行一段时间，保证供电连续性；【电网中性点接地方式及选择要求】通讯干扰小；单相接地故障时，非故障相对地工频电压上升31/2UC，此系统中电气设备绝缘要求按线电压的设计；当IC10A时，接地点电弧难以自熄，可能产生过电压等级相当高的间歇性弧光接地过电压，且持续时间较长，危及网内绝缘薄弱设备，继而引发两相接地故障，引起停电事故；系统内谐振过电压引起电压互感器熔断器熔断，烧毁TV，甚至烧坏主设备的事故时有发生。

中性点经电阻接地方式

中性点经电阻接地方式——适宜于以电缆线路为主配电网的中性点接地方式刘同钦一、前言三相交流电系统中性点与大地之间电气连接的方式，称为电网中性点接地方式。

中性点接地方式是一个综合性的、系统性的问题，既涉及到电网的安全可靠性、也涉及电网的经济性。

中性点接地方式直接影响到系统设备绝缘水平的选择、系统过电压水平及过电压保护元件的选择、继电保护方式、系统的运行可靠性、通讯干扰等。

在选择电网中性点接地方式时必须进行具体分析、全面考虑。

我国110kV及以上电压等级的电网一般都采用中性点直接接地方式，在中性点直接接地系统中，由于中性点电位固定为地电位，发生单相接地故障时，非故障相的工频电压升高不会超过1.4倍运行相电压；暂态过电压水平也相对较低；故障电流很大继电保护装置能迅速断开故障线路，系统设备承受过电压的时间很短，这样就可以使电网中设备的绝缘水平降低，从而使电网的造价降低。

这里对中性点直接接地系统不做过多的讨论，下面主要讨论6~35kV配电网的接地方式。

配电网中性点的接地方式主要可分为以下三种：●不接地●经消弧线圈接地●经电阻接地自1949年至80年代我国基本上沿用前苏联的规定，6~35KV电网均采用中性点不接地或经消弧线圈（谐振）接地方式。

近10多年来沿海一些大城市经济飞速发展，电网的容量和规模急剧扩大，配电线路逐步实现电缆化，系统电容电急剧增加、特别是近几年大规模城市电网改造，电缆线路逐步代替架空线路，电网结构大大加强。

在电缆线路为主的城市电网中采用不接地或经消弧线圈接地方式，因单相接地过电压烧坏设备的事故概率大大增加，为了解决这一矛盾，许多城市电力部门广泛考察了国外配电网的中性点接地方式，结合本地电网的具体情况，经过充分的分析、研究，发现采用中性点经低电阻接地方式是解决这一矛盾的有效措施，20世纪80年代后期开始在广州、深圳试用、推广，并很快推广到其他城市（如广州、深圳、珠海、上海、北京、天津、厦门、南京、苏州工业园区、无锡、讪头、惠州、顺德、东莞等），同时，也在发电厂，机场、港口、地铁、钢厂、有色金属冶炼厂等行业被广泛采用。

中性点经电阻接地方式

中性点经电阻接地方式——适宜于以电缆线路为主配电网的中性点接地方式一、前言三相交流电系统中性点与大地之间电气连接的方式，称为电网中性点接地方式。

中性点接地方式是一个综合性的、系统性的问题，既涉及到电网的安全可靠性、也涉及电网的经济性。

中性点接地方式直接影响到系统设备绝缘水平的选择、系统过电压水平及过电压保护元件的选择、继电保护方式、系统的运行可靠性、通讯干扰等。

在选择电网中性点接地方式时必须进行具体分析、全面考虑。

我国110kV及以上电压等级的电网一般都采用中性点直接接地方式，在中性点直接接地系统中，由于中性点电位固定为地电位，发生单相接地故障时，非故障相的工频电压升高不会超过1.4倍运行相电压；暂态过电压水平也相对较低；故障电流很大继电保护装置能迅速断开故障线路，系统设备承受过电压的时间很短，这样就可以使电网中设备的绝缘水平降低，从而使电网的造价降低。

这里对中性点直接接地系统不做过多的讨论，下面主要讨论6~35kV配电网的接地方式。

配电网中性点的接地方式主要可分为以下三种：●不接地●经消弧线圈接地●经电阻接地自1949年至80年代我国基本上沿用前苏联的规定，6~35KV电网均采用中性点不接地或经消弧线圈（谐振）接地方式。

近10多年来沿海一些大城市经济飞速发展，电网的容量和规模急剧扩大，配电线路逐步实现电缆化，系统电容电急剧增加、特别是近几年大规模城市电网改造，电缆线路逐步代替架空线路，电网结构大大加强。

在电缆线路为主的城市电网中采用不接地或经消弧线圈接地方式，因单相接地过电压烧坏设备的事故概率大大增加，为了解决这一矛盾，许多城市电力部门广泛考察了国外配电网的中性点接地方式，结合本地电网的具体情况，经过充分的分析、研究，发现采用中性点经低电阻接地方式是解决这一矛盾的有效措施，20世纪80年代后期开始在广州、深圳试用、推广，并很快推广到其他城市（如广州、深圳、珠海、上海、北京、天津、厦门、南京、苏州工业园区、无锡、讪头、惠州、顺德、东莞等），同时，也在发电厂，机场、港口、地铁、钢厂、有色金属冶炼厂等行业被广泛采用。

中性点经小电阻接地系统应用及保护配置研探

中性点经小电阻接地系统应用及保护配置研探摘要：阐述在城市10KV配电网中性点经小电阻接地系统中，对中性点小电阻值的选择以及单相接地故障电流对继电保护装置配置的影响进行具体分析，验证中性点经小电阻接地系统采用零序保护投入使用的必要性和可行性。

关键词：中性点小电阻；继电保护配置；零序保护引言：由于城市电网规模不断地扩建和延伸，而且受城区规划、环保和场地等条件制约，城市配电网开始采用以电缆出线为主、架空出线为辅的电网结构模式，这样一来，lOkV系统单相对地电容电流就大幅度地增加了。

当系统发生单相接地时，接地相的接地电流是非故障相对地电容电流之和，当电容电流超过1OA，此时接地电弧不能可靠熄灭，就会产生弧光接地过电压，而且持续电弧造成空气的离解，破坏了周围空气的绝缘，容易发生相间短路等严重后果。

因此，为了增强配网系统安全性，使用中性点经小电阻接地系统，当发生单相接地故障后，由零序保护动作，切断故障，保护电缆线路处理对策是十分必要的。

1.中性点小电阻值的选择在中性点小电阻接地系统中，通过在回路中串联小电阻形成通路，能够泄放熄弧后半波的能量，使中性点电位降低，故障相的恢复电压上升速度也减慢，减少电弧重燃的可能性，抑制电网过电压的幅值，保证了电网的安全。

中性点电阻阻值的合理选取涉及到系统的过电压水平、继电保护的整定、中性点电阻的热容量、对通讯的干扰以及人身安全等许多问题，是一个需要综合考虑的问题[1]。

目前在对城市lOkV配电系统的中性点经小电阻接地方式的确定上，有采用传统方法进行，即从系统发生单相接地故障的情况入手，不断改变中性点接地电阻值，对系统的稳态和暂态两方面进行计算，比较随之改变的单相接地故障电流值、单相接地故障健全相电压值及弧光接地过电压值、铁磁谐振过电压值等等，然后按照规程规定值和继电保护等方面的约束值进行综合比较，最终得出较合适的接地电阻值；还有根据将系统单相短路电流限制在一定值以下,同时考虑到满足继电保护的选择性和灵敏度的要求来确定(关于接地电阻的阻值,上海供电公司规定,将接地电流的值控制在 1 000 ~ 2 000 A 来选择；而北京供电公司规定,阻值为10Ω , 接地电流在 400 ~ 500 A 之间). 虽然这种中性点运行方式在发生单相接地时将跳闸, 但是,由于绝缘要求低, 减少了投资，因此,逐渐被广泛采用。

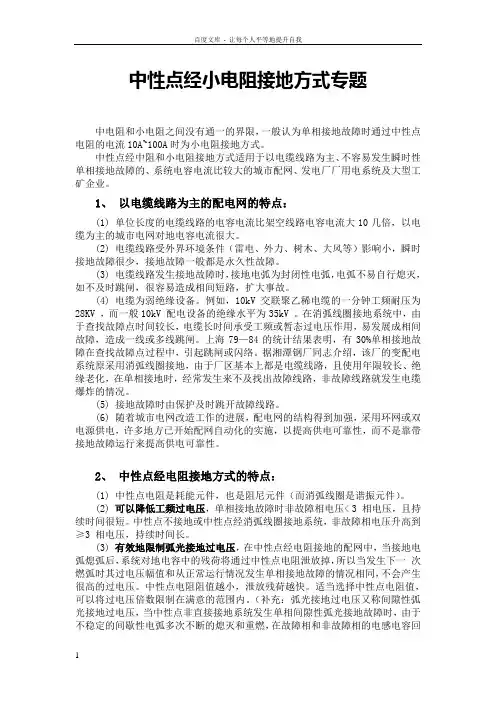

中性点经小电阻接地方式专题

中性点经小电阻接地方式专题中电阻和小电阻之间没有通一的界限，一般认为单相接地故障时通过中性点电阻的电流10A~100A时为小电阻接地方式。

中性点经中阻和小电阻接地方式适用于以电缆线路为主、不容易发生瞬时性单相接地故障的、系统电容电流比较大的城市配网、发电厂厂用电系统及大型工矿企业。

1、以电缆线路为主的配电网的特点：(1) 单位长度的电缆线路的电容电流比架空线路电容电流大10几倍，以电缆为主的城市电网对地电容电流很大。

(2) 电缆线路受外界环境条件（雷电、外力、树木、大风等）影响小，瞬时接地故障很少，接地故障一般都是永久性故障。

(3) 电缆线路发生接地故障时，接地电弧为封闭性电弧，电弧不易自行熄灭，如不及时跳闸，很容易造成相间短路，扩大事故。

(4) 电缆为弱绝缘设备。

例如，10kV交联聚乙稀电缆的一分钟工频耐压为28KV ，而一般10kV 配电设备的绝缘水平为35kV 。

在消弧线圈接地系统中，由于查找故障点时间较长，电缆长时间承受工频或暂态过电压作用，易发展成相间故障，造成一线或多线跳闸。

上海79—84的统计结果表明，有30%单相接地故障在查找故障点过程中，引起跳闸或闪络。

据湘潭钢厂同志介绍，该厂的变配电系统原采用消弧线圈接地，由于厂区基本上都是电缆线路，且使用年限较长、绝缘老化，在单相接地时，经常发生来不及找出故障线路，非故障线路就发生电缆爆炸的情况。

(5) 接地故障时由保护及时跳开故障线路。

(6) 随着城市电网改造工作的进展，配电网的结构得到加强，采用环网或双电源供电，许多地方已开始配网自动化的实施，以提高供电可靠性，而不是靠带接地故障运行来提高供电可靠性。

2、中性点经电阻接地方式的特点：(1) 中性点电阻是耗能元件，也是阻尼元件（而消弧线圈是谐振元件）。

(2) 可以降低工频过电压，单相接地故障时非故障相电压< 3 相电压，且持续时间很短。

中性点不接地或中性点经消弧线圈接地系统，非故障相电压升高到≥3 相电压，持续时间长。

10kV发电机组中性点经电阻接地方式

中性点经电阻接地方式——适宜于以电缆线路为主配电网的中性点接地方式一、前言三相交流电系统中性点与大地之间电气连接的方式，称为电网中性点接地方式。

中性点接地方式是一个综合性的、系统性的问题，既涉及到电网的安全可靠性、也涉及电网的经济性。

中性点接地方式直接影响到系统设备绝缘水平的选择、系统过电压水平及过电压保护元件的选择、继电保护方式、系统的运行可靠性、通讯干扰等。

在选择电网中性点接地方式时必须进行具体分析、全面考虑。

我国110kV及以上电压等级的电网一般都采用中性点直接接地方式，在中性点直接接地系统中，由于中性点电位固定为地电位，发生单相接地故障时，非故障相的工频电压升高不会超过1.4倍运行相电压；暂态过电压水平也相对较低；故障电流很大继电保护装置能迅速断开故障线路，系统设备承受过电压的时间很短，这样就可以使电网中设备的绝缘水平降低，从而使电网的造价降低。

这里对中性点直接接地系统不做过多的讨论，下面主要讨论6~35kV配电网的接地方式。

配电网中性点的接地方式主要可分为以下三种：●不接地●经消弧线圈接地●经电阻接地自1949年至80年代我国基本上沿用前苏联的规定，6~35KV电网均采用中性点不接地或经消弧线圈（谐振）接地方式。

近10多年来沿海一些大城市经济飞速发展，电网的容量和规模急剧扩大，配电线路逐步实现电缆化，系统电容电急剧增加、特别是近几年大规模城市电网改造，电缆线路逐步代替架空线路，电网结构大大加强。

在电缆线路为主的城市电网中采用不接地或经消弧线圈接地方式，因单相接地过电压烧坏设备的事故概率大大增加，为了解决这一矛盾，许多城市电力部门广泛考察了国外配电网的中性点接地方式，结合本地电网的具体情况，经过充分的分析、研究，发现采用中性点经低电阻接地方式是解决这一矛盾的有效措施，20世纪80年代后期开始在广州、深圳试用、推广，并很快推广到其他城市（如广州、深圳、珠海、上海、北京、天津、厦门、南京、苏州工业园区、无锡、讪头、惠州、顺德、东莞等），同时，也在发电厂，机场、港口、地铁、钢厂、有色金属冶炼厂等行业被广泛采用。

10kv 配电系统中性点经小电阻接地方式

10kv 配电系统中性点经小电阻接地方式初探摘要: 10kv 配电网中性点通常可分为不接地系统、经电阻接地系统和经消弧线圈接地系统。

本文主要介绍10kv 配电系统中性点经小电阻接地方式的构成、保护方式和计量方式。

关键词: 10kv 配电网中性点接地方式小电阻接地1引言10kv 配电网中性点通常可分为不接地系统、经电阻接地系统和经消弧线圈接地系统。

由于选择接地方式是一个涉及线路和设备的绝缘水平、通讯干扰、继电保护和供电网络安全可靠等因素的综合性问题, 所以我国配电网和大型工矿企业的供电系统做法各异。

以前, 10kv 架空电力线路大都采用中性点不接地和经消弧线圈接地的运行方式。

近年来随着10kv 系统规模的扩大和电缆应用的普及, 一些城市电网大力推广电阻接地的运行方式, 使得10kv 系统的中性点接地方式、中性点选择、计量方式、继电保护配置与10kv绝缘系统有了很大区别。

2配电网中性点接地方式运用现状一般架空线路的小电网, 网络电容电流小, 可选用中性点不接地系统。

架空线路的大电网, 网络电容电流较大, 可选用中性点经消弧线圈接地系统。

城市电缆配电网, 网络结构较好, 可选用中性点经中值或低值电阻器接地系统。

若要求补偿网络电容电流限制接地故障入地电流, 还可选用中性点经中值电阻器与消弧线圈并联的接地方式。

3中性点经电阻接地方式定义及阻值选择( 1) 定义: 电力系统中性点通过一电阻接地, 其单相接地时的电阻电流被限制到等于或略大于系统总电容充电电流值。

此种接线方式属于中性点有效接地系统,即大电流接地系统。

和消弧线圈接地方式相比, 改变了接地电流相位, 加速泄放回路中的残余负荷, 促使接地电弧自熄, 降低弧光过电压, 同时提供足够的零序电流和零序电压, 加速切除故障线路。

( 2) 中性点电阻值的选择根据有关文献资料, 从降低内部过电压考虑, 根据计算机模拟计算, 选择原则为rn ≦1/ ( 3c) 。

试谈中性点经电阻接地理论

试谈中性点经电阻接地理论一、中性点接地方式的分类目前，电力变压器中性点接地方法可分为：中性点有用接地及中性点非有用接地。

中性点有用接地，包含直接接地或经低值电阻器或低值电抗器接地，并请求全体系的零序电抗（X0）对正序电抗（X1）之比（X0/X1）为正并低于3，零序电阻（R0）对正序电抗（X1）之比为正并低于1。

反之为中性点非有用接地。

在110kV及以上电网通常选用大电流接地方法，即中性点有用接地方法（在实践运转中，为下降单相接地电流，可使部分变压器选用不接地方法），这么中性点电位固定为地电位，发作单相接地毛病时，非毛病相电压升高不会超越1.4倍运转相电压；暂态过电压水平也较低；毛病电流很大，继电保护能迅速动作于跳闸，切除毛病，体系设备接受过电压时间较短。

因而，大电流接地体系可使整个体系设备绝缘请求水平下降，从而大幅下降造价。

在6～35kV配电网中通常选用小电流接地方法，即中性点非有用接地方法（可分为不接地、经消弧线圈接地及经电阻接地）。

近几年来两网改造，使中、小城市6～35kV配电网电容电流有很大的增加，如不采取有效方法，将危及配电网的安全运转。

这篇文章首要论述中性点经电阻接地方法在配电网中的使用。

二、中性点经电阻接地在城市配电网中的应用1、中性点不接地系统中国前期城乡配电网大多以架空线路为主，因电网构造和运转简略，体系电容电流很小，首要选用中性点不接地体系。

体系的对地电容电流控制在10A以下，首要长处包含：①瞬时性单相接地时，间歇性电弧可自熄，电网无需跳闸，持续正常供电；②若为金属性毛病，可带接地毛病运转，便利保护人员排除毛病，完成不间断供电；③接地址毛病电流小，地电位增加形成的跨步电压和接触电压很低，对低压电网的反击和通讯影响也相对削弱。

缺点是：①过电压水平高，对弱绝缘击穿概率大。

实测弧光过电压为3～4倍相电压或更高，操作过电压可达4.9P.U；②接地电流小致使毛病定位难，不能迅速切除接地毛病线路，简单引发相间短路。

中性点经小电阻接地

中性点经小电阻接地零序过流0 引言电力系统的中性点接地方式是一个综合性的技术问题，它与系统的供电可靠性、人身安全、绝缘水平、过电压保护、继电保护、通信干扰（电磁环境）及接地装置等问题有密切的关系，早期惠州惠阳的配网主要以架空线为主，线路电容电流较小，因此配网主要采用中性点不接地或者经消弧线圈接地并取得较好的效果，随着城网改造的深入，越来越多的采用电缆代替架空线，使得这些地区接地电容电流迅速上升，在这种情况下，中性点不接地或者经过消弧线圈接地已经不能满足系统限制过电压的要求，而且电缆馈线发生故障一般为永久性故障，宜采用迅速切除故障防止故障扩大，所以惠州惠阳10kv配网基本上都采用中性点经低电阻接地(接地变/曲折变)，即NRS，由于系统的零序阻抗较小，线路发生单相接地故障时，线路的零序过流保护能够迅速切除故障，10kv母线发生故障时，接入曲折变保护的零序过流保护会动作隔离故障。

1 中性点经小电阻接地的特点1.1 降低工频过电压和抑制弧光过电压中性点经小电阻接地方式可降低单相接地工频过电压，因为能迅速切除故障线路，使得工频电压升高持续时间很短，中性点电位衰减很快，弧光重燃产生过电压幅值可明显降低，有效地抑制弧光接地过电压。

1.2 消除铁磁谐振过电压和防止断线谐振过电压在中性点不接地系统中，由于电磁式电压互感器的激磁电感和线路的对地电容形成非线型谐振回路，在特定情况下引起铁磁谐振过电压，在中性点经小电阻接地后谐振无法产生。

配网中性点不接地系统发生断线时，配电变压器的铁芯线圈与线路对地电容组成的串联回路在特定条件下会发生谐振，产生过电压。

中性点经小电阻接地可以防止大部分的断线谐振过电压，减少绝缘老化，延长电气设备使用寿命，提高网络和设备可靠性。

1.3 避免发生高压触电事故配网系统的架空线路分布较广，高度也不太高，时有发生外物误碰高压线路以及高压线断线情况，极易导致触电伤亡事故。

中性点经小电阻接地系统装有保护装置，一旦发生接地故障，可以立即跳闸，断开接地故障线路，可避免发生高压触电事故。

中性点经小电阻接地方式在电力系统中的应用

中性点经小电阻接地方式在电力系统中的应用发表时间：2019-09-02T15:06:33.430Z 来源：《当代电力文化》2019年第08期作者：黄显军乔景龙史本谱[导读] 中性点接地是人们防止电力系统故障的技术，也是电力系统经济安全运行的基础。

许继变压器有限公司河南省许昌市 461000摘要：中性点接地是人们防止电力系统故障的技术，也是电力系统经济安全运行的基础。

因此，有必要将理论与实践有机的结合起来。

对于配电网，选择能够抑制过电压并确保电源可靠性和人身安全的中性接地方法是很有必要的。

关键词：中性点；经小电阻；接地方式；电力系统；应用前言目前国内变电站10kV~35kV系统在中性点接地方式上主要执行GB/T50064-2014《交流电气装置的过电压保护和绝缘配合设计规范》。

根据该标准，变电站10kV~35kV系统中性点采用非有效接地方式运行，依据运行经验，中性点不接地方式、中性点低电阻接地方式、包括还有中点谐振接地方式等都属于非有效的接地方式。

1接地方式概述配电网中中性点不接地的系统，对于架空线路的配电网络非常有利。

整个电网的电容电流远远超过中性点接地系统的规定值。

一旦在这样的电力网络中出现单相接地的障碍，电弧难以熄灭甚至引起事故。

与此同时，当使用不接地的中性点系统时，紧凑型全封闭电器和氧化锌避雷器的广泛使用导致了事故扩大。

同时，发生单相接地故障时，断路器不会跳闸并继续运行。

这会使高压电击造成的人身伤害造成的损失更加严重。

因此，在一些地区，特别是郊区，中性点不接地的电网改为中性点低电阻接地系统，不仅能够减小单相接地瞬态电压，还能控制故障扩散。

1.1中性点不接地方式和中性点谐振接地方式35kV系统、由各种能源的发电厂内的发电机中性点，依据实际需要，可以采取直接接地或者非直接接-地运行方式，比如当单相接地故障电容电流不大于10A时，可采用中性点不接地方式；特殊情况时，当系统发生单相接地却要求可以继续运行时，此时可以采用中性点谐振接地方式。

关于中性点经小电阻接地的方式在10kV配网中应用的几点思考

表１中性点经电阻接地方式分类
高值电阻系统中值电阻系统低值电阻系统
消，一方面减少了接地点电流，使得电弧易低值电阻接地方式曾在某些城市配电网中使于熄灭，从而提高了供电的可靠性；另一方用。另外，在上世纪８年代初，美国为我国Ｏ面，由于消弧线圈一地变系统对地阻抗远设计的首批３０Ｗ组火力发电厂的厂用电接０Ｍ机小于电压互感器的零序阻抗，在抑制铁磁式系统中性点亦采用此种接地方式。这种中性电压互感器磁饱和引发的铁磁谐振亦有重要点是采用小于１０Ｑ电阻接地方式，其特点是作用。对于过去以架空线为主、线路对地电获得一个大的阻性电流叠加在故障点上，能容较小的情况下，以上两种接地方式均取得正确、迅速切除接地故障线路。因此，鉴于较好的效果，在保证供电可靠性同时，配网此情况，在下文对于１ｋ配网采用中性点经０Ｖ系统的安全性及经济性也能得到足够的保小电阻接地的方式进行分析说明，进一步使证。读者了解中性点经小电阻接地方式，即在中
大停电范围。同时，由于线路载流量的限制，不利于系统的运行稳定。因此这种运行
方式只能作为短暂临时运行。
参考文献【冯新年．１］内桥接线变压器差动保护接线方式的讨论［．Ｉ］变压器，０（： — ．２６］４４０２４７『ＰＴ２Ｏ２ｓ１Ｏ系列数字式变压器保护装置说明书．］国电南京自动化股份有限公司

中性点经电阻接地方式适用范围及优缺点

中性点经电阻接地方式适用范围及优缺点引言在电力系统中，中性点经过电阻接地是一种常见的接地方式。

该方式通过在中性点接入一定的电阻，以将电网中的故障电流引导到地面。

本文将讨论中性点经电阻接地方式的适用范围及其优缺点。

适用范围中性点经电阻接地方式适用于低、中压电力系统，通常是在配电系统中使用。

以下是其主要适用范围的描述：1.低电压系统：中性点经电阻接地方式在低电压系统中应用广泛。

由于低压系统的短路电流较小，接地电阻通常较大，可以有效地限制故障电流的大小。

2.中电压系统：在中电压系统中，中性点经电阻接地方式也是一种常用的接地方式。

虽然中电压系统的短路电流较高，但通过选择合适的接地电阻值，仍然可以实现可靠的故障电流引导。

3.配电系统：中性点经电阻接地方式特别适用于配电系统。

配电系统通常包含大量的变压器和负载，电流较小。

中性点经电阻接地方式能够为这些系统提供经济实用的接地方法。

优点中性点经电阻接地方式具有以下优点：1.安全性：中性点经电阻接地方式可以有效地避免电网中出现的接地故障对人员和设备的危害。

通过引导故障电流到地面，可以防止电压过高对系统的进一步损坏。

2.经济性：与其他接地方式相比，中性点经电阻接地方式具有一定的经济性。

接地电阻的选择可以根据实际需求进行，因此可以满足不同系统的接地要求，同时减少了成本。

3.灵活性：中性点经电阻接地方式具有较高的灵活性。

电阻值可以根据实际需求进行调整，以满足不同系统的接地要求。

这也使得它更易于应用于各种不同的电力系统。

缺点中性点经电阻接地方式也存在一些缺点，需注意以下方面：1.效果受限：中性点经电阻接地方式的效果受限于接地电阻的大小。

如果选择的电阻值过大，可能导致故障电流无法及时引导到地面，影响系统的安全性。

2.部分故障电流仍在系统中循环：由于接地电阻的存在，部分故障电流仍然会在系统中循环，导致接地系统的功耗增加。

这可能对系统的运行效率和能源消耗产生一定影响。

结论中性点经电阻接地方式在低、中压电力系统中应用广泛，尤其适用于配电系统。

浅谈主变低压侧中性点经小电阻接地零序电流保护的应用

浅谈主变低压侧中性点经小电阻接地零序电流保护的应用摘要：对中性点经小电阻接地系统的接地方式及工作原理作了简单介绍，同时提出零序电流保护的优点具有简单、可靠、动作正确率高，受弧光及接地电阻影响小，不受负荷及振荡影响，这些优点都只能在选择适当合理的运行方式并正确的整定才能得到发挥。

关键词：中性点小电阻接地零序电流保护0引言内蒙古地区风能资源十分丰富，在全区118.3万平方公里的土地上，风能总储量约8.98亿千瓦，可开发利用量1.5亿千瓦，占全国可开发利用风能储量的40%。

做为具有得天独厚条件的锡林郭勒盟，正是抓住了风电快速发展这一时机，风能资源得到了开发和利用，然而风力风电的迅猛发展也对继电保护提出了更高的要求，因此主变低压侧中性点经小电阻接地后，零序电流保护得到了广泛的应用。

1.变压器中性点接地方式及工作原理1.1接线方式风电场主变低压侧中性点采用电阻接地方式时，若主变为y0接线，其中点可接接入电阻（见图1a）；若为△接线，则需外加接地变压器造成一个中性点（见图1b、c、d）。

外加接地变压器零序阻抗要小，其接线为y0/△或z；接地电阻可以直接接在y0/△或 z 接线的高压侧中性点，也可以接在 y0/△接线低压侧开口三角上。

1.2中性点经电阻接地方式的基本原理接地变压器作为人为中性点接入电阻，接地变压器的绕组在电网正常供电情况下阻抗很高，等于励磁阻抗，绕组中只流过很小的励磁电流；当系统发生接地故障时，绕组将流过正序、负序和零序电流，而绕组对正序、负序电流呈现高阻抗、对于零序电流呈现较低阻抗，因此，在故障情况下会产生较大的零序电流。

在中性点接入ct，将电流检测出来送至电流继电器，就可以进行有选择性快速保护。

另，接入电阻rn，能有效抑制接地过电压。

中性点接入电阻rn后，电网中的c0与rn形成一个rc放电回路，将电弧接地累的电荷按e-t/r（r=3r0c0）规律衰减。

这样，就能有效抑制电弧接地过电压，提高保护动作的快速性和灵敏性；为降低中压系统的绝缘水平提供可能，并能较好地保证人身安全；另外，在中性点经小电阻接地电网正常运行中，由于中性点接地电阻的强阻尼作用，中性点位移远小于中性点不接地电网的中性点位移电压（约为1/5左右）。

电力系统中性点不接地、经电阻接地、经消弧线圈接地、直接接地大全!

电⼒系统中性点不接地、经电阻接地、经消弧线圈接地、直接接地⼤全!电⼒系统中性点运⾏⽅式有不接地、经电阻接地、经消弧线圈接地或直接接地等多种。

我国电⼒系统⽬前所采⽤的中性点接地⽅式主要有三种:即不接地、经消弧线圈接地和直接接地。

⼩电阻接地系统在国外应⽤较为⼴泛，我国开始部分应⽤。

1、中性点不接地(绝缘)的三相系统各相对地电容电流的数值相等⽽相位相差120°，其向量和等于零，地中没有电容电流通过，中性点对地电位为零，即中性点与地电位⼀致。

这时中性点接地与否对各相对地电压没有任何影响。

可是，当中性点不接地系统的各相对地电容不相等时，及时在正常运⾏状态下，中性点的对地电位便不再是零，通常此情况称为中性点位移即中性点不再是地电位了。

这种现象的产⽣，多是由于架空线路排列不对称⽽⼜换位不完全的缘故造成的。

在中性点不接地的三相系统中，当⼀相发⽣接地时:⼀是未接地两相的对地电压升⾼到√3倍，即等于线电压，所以，这种系统中，相对地的绝缘⽔平应根据线电压来设计。

⼆是各相间的电压⼤⼩和相位仍然不变，三相系统的平衡没有遭到破坏，因此可继续运⾏⼀段时间，这是这种系统的最⼤优点。

但不许长期接地运⾏，尤其是发电机直接供电的电⼒系统，因为未接地相对地电压升⾼到线电压，⼀相接地运⾏时间过长可能会造成两相短路。

所以在这种系统中，⼀般应装设绝缘监视或接地保护装置。

当发⽣单相接地时能发出信号，使值班⼈员迅速采取措施，尽快消除故障。

⼀相接地系统允许继续运⾏的时间，最长不得超过2h。

三是接地点通过的电流为电容性的，其⼤⼩为原来相对地电容电流的3倍，这种电容电流不容易熄灭，可能会在接地点引起弧光解析，周期性的熄灭和重新发⽣电弧。

弧光接地的持续间歇性电弧较危险，可能会引起线路的谐振现场⽽产⽣过电压，损坏电⽓设备或发展成相间短路。

故在这种系统中，若接地电流⼤于5A时，发电机、变压器和电动机都应装设动作于跳闸的接地保护装置。

2、中性点经消弧线圈接地的三相系统中性点不接地三相系统，在发⽣单相接地故障时虽还可以继续供电，但在单相接地故障电流较⼤，如35kV系统⼤于10A，10kV系统⼤于30A时，就⽆法继续供电。

关于船舶中压电力系统中性点接地的探究

关于船舶中压电力系统中性点接地的探究摘要：本文针对船舶中压电力系统中性点的接地方式展开调研、剖析和探究，详细论述了船舶中压电力系统四种中性点接地类型并对其各自的性质、优势和缺陷进行总结，希冀可以为推进船舶中压电力系统中性点接地的稳定性和安全性的提高提供参考性的建议。

关键词：船舶；压电力系统；中性点接地方式；研究中性点的接地工作是船舶中压电力系统正常运行的前提和保障，预防和控制接地发生短路、系统空开断路等风险的产生，进而确保压电力系统稳定和安全的运行。

一、中性点接地方式（一）中性点直接接地中性点直接接地也叫做大地电流接地，简而言之就是直接把中性点和大地连接起来。

船舶中压电力系统的中性点接地采用直接接地的方式，其突出优点是有效保持压电力系统相关设备的电压在安全范围内浮动，同时中心点的绝缘耐受电压能力尽量保持在最低范围里。

针对船舶中压电力系统，中性点直接接地的方式适用于高电压等级的电力系统。

中性点直接接地类型的缺陷也很明显，比如：当中性点使用单相电压接地模式时，压电力系统设备开关经常会出现的跳闸与掉闸故障，从而不能保证船舶供电的持续性。

另外，采用中性点接地采用直接相连的方式，容易干扰和影响船舶上的信号传输线路和设备，使信号传输路径混乱，出现噪声杂音，削弱信号传输效果。

（二）中性点不接地压电力系统中性点不接地是指中性点没有与大地直接连接，而是通过电容介质进行连接。

在船舶中压电力系统的初始阶段常常使用不接地方式。

中性点不接地方式相对直接接地方式具有更显著的优势和有利条件。

比如船舶中压电力线路遭遇雷电袭击时，其中某相电压故障不会对系统运行造成影响，设备因外电的闪掉故障能够自行清除，不会出掉阐或断闸故障，设备可以在短时间内维持运行，确保维修人员有足够的时间开展抢修工作，很大程度上加强了船舶中压电力系统运行的稳定性。

另一方面，中性点不接地方式简单便于维护，降低投入成本和材料损耗，以上这些优势的体现主要针对中性点线路较短的船舶中压电力系统。

中性点经电阻接地方式的适用范围及优缺点

中性点经电阻接地方式的适用范围及优缺点中性点经电阻接地方式，即是中性点与大地之间接人一定电阻值的电阻。

该电阻与系统对地电容构成并联回路，由于电阻是耗能元件，也是电容电荷释放元件和谐振的阻压元件，对防止谐振过电压和间歇性电弧接地过电压，有一定优越性。

中性点经电阻接地的方式有高电阻接地、中电阻接地、低电阻接地等三种方式。

这三种电阻接地方式各有优缺点，要根据具体的情况选定。

对于用电容量大且以电缆线路为主的电力系统，其电容电流往往大于30A，如果采用消弧线圈接地方式，不仅调谐工作琐碎琐碎繁杂困难，故障点不易寻找，而且消弧线圈补偿量增大，使得投资增加，占地面积也随之增大。

电缆线路不宜带故障运转，采用消弧线圈可以带故障运转的优点也不能发挥，因此这样的系统常采用电阻接地。

电阻接地根据系统电容电流的不同，分为高电阻接地和中电阻接地两种情况。

(1)高电阻接地高电阻接地多用于电容电流为10A或稍大的系统内。

接地电阻的电阻值按照流经该电阻上的电流稍大于系统的接地电容电流的原则来选择。

由于接地故障时总的接地电流比较小，对电气设备和线路所产生的机械应力和热效应也比较小，同样也减少人身遭受电击的危险和靠近接地故障点的人员遭受到电弧和闪络的危险，还可以带故障继续运转2h，以便利用这段时间消除接地故障，保持系统运转的可靠性。

(2)中电阻接地中电阻接地多用于电容电流比10A大得多的系统。

接地电阻值的选择要保证继电保护有足够的灵敏度，故障时不致引起过高的过电压，也不要造成对通信线路的干扰。

有些国家对接地电阻值有较明确的有关规定，例如德国规定在中压电网中，该电阻值按单相接地电流Io为1000～2000A来考虑；法国则规定：以电缆为主的城市电网，按Io为1000A考虑，以架空线为主的郊区电网，则按300A考虑。

在工业与民用的电力系统中，Io在100A及其以上者，一般可满足继电保护的要求，而且在厂区和建筑小区内，高压电力线和通信线很少会有数千米的平行线路，所以干扰问题一般不予考虑。

中性点的三种接线方式

在中性点非直接接地电网中通常有以下三种方式：即中性点不接地方式、经消弧线圈接地方式、经电阻接地方式。

此类系统在发生单相接地时，由于故障点的电流很小，而且三相之间的线电压基本保持对称，对负荷的供电没有影响，因此，在一般情况下都允许再继续运行1～2小时，而不必立即跳闸，这是采用中性点非直接接地运行的主要优点，但是在单相接地后，其他两相的对地电压要升高倍，对设备的绝缘造成了威胁，若不及时处理可能会发展为绝缘破坏、两相短路，弧光放电，引起全系统过电压。

为了防止故障的进一步扩大，应及时发出信号，以便运行人员采取措施予以消除。

因此，在单相接地时，一般只要求选择性地发出信号，而不必跳闸。

但当单相接地对人身和设备的安全有危险时，则应动作于跳闸。

另外一种情况是，当中性点非直接接地系统发生单相接地故障时，接地点将通过接地线路对应电压等级电网的全部对地电容电流。

如果此电容电流相当大，就会在接地点产生间歇性电弧，引起过电压，从而使非故障相对地电压极大增加。

在电弧接地过电压的作用下，可能导致绝缘损坏，造成两点或多点的接地短路，使事故扩大。

为此，我国采取的措施是：当各级电压电网单相接地故障时，如果接地电容电流超过一定数值(35kV电网为10A，10kV电网为20A，3～6kV电网为30A)，就在中性点装设消弧线圈，其目的是利用消弧线圈的感性电流来补偿接地故障时的容性电流，就可以减少流经故障点的电流，以致自动熄弧，保证继续供电。

该接地方式因电网发生单相接地的故障是随机的，造成单相接地保护装置动作情况复杂，寻找故障点比较难。

消弧线圈采用无载分接开关，靠人工凭经验操作比较难实现过补偿。

消弧线圈本身是感性元件，与对地电容构成谐振回路，在一定条件下能发生谐振过电压，给继电保护的功能实现增加了困难。

所以当电缆线路较长、系统电容电流较大时，也可以采用经电阻接地方式，即中性点与大地之间接入一定阻值的电阻。

该电阻与系统对地电容构成并联回路，由于电阻是耗能元件，也是电容电荷释放元件和谐振的阻压元件，对防止谐振过电压和间歇性电弧接地过电压，有一定优越性。

电流（欠补偿时）或感性电流（过补偿时），而成为阻容性电流。从图所示的相量图可见，接地点的电流是电容性电流与电阻性电流的相量和。其值比中性点不接地时的接地电流Ic要大，但由于电流与电压间相位角的减小，可促使接点处的电弧容易自行熄灭，从而降低弧光间隙接地过电压，同时可提供足够的电流
和零序电压，使接地保护可靠动作。

电流超过允许值时，也可以采用中性点经电阻接地方式。中性点经电阻接地系统的单相接地情况如图所示：
I ca

O
Ub

B
IR

I cb I cc

C
UCΒιβλιοθήκη IdCbUB

Cc
UA

Ca
中性点经电阻接地发生单相接地向量图
中性点经电阻接地与经消弧线圈接地相比，改变
了接地电流的相位，使通过接地点的电流不再是容性
当中性点经电阻接地系统单相接地故障电流不超过
10—15A时，中性点接地电阻的数值较大，此种系统称为
高电阻接地系统。大型发电机经高电阻接地后，不仅可以限制过电压超过2.6倍额定相电压，限制接地故障电流不超过10—15A，而且还为定子接地保护提供电源，便于检测。在大型火电厂的3—6 kV高压厂用电系统中，以及6—10
阻接地系统的单相接地情况如图所cbcacc学习任务四电力系统中性点运行方式中性点经电阻接地与经消弧线圈接地相比改变了接地电流的相位使通过接地点的电流不再是容性电流欠补偿时或感性电流过补偿时而成为阻容性电流
重庆水利电力职业技术学院
学习任务四电力系统中性点运行方式中性点经电阻接地
当接地电容
A
Ua Uc
kV的城市电网中，采用中性点经高电阻接地方式后，可通
