模拟电路试卷(总集)
模拟电路试题及答案
模拟电路试题及答案一、选择题（每题2分，共20分）1. 在模拟电路中，运算放大器的输入端通常具有什么特性？A. 高输入阻抗B. 低输入阻抗C. 高输出阻抗D. 低输出阻抗答案：A2. 理想运算放大器的开环增益是多少？A. 有限值B. 无穷大C. 零D. 负无穷大答案：B3. 在模拟电路中，二极管的正向导通电压通常是多少？A. 0.3VB. 0.7VC. 1.5VD. 3.3V答案：B4. 以下哪个元件不是模拟电路的基本元件？A. 电阻B. 电容C. 二极管D. 逻辑门答案：D5. 模拟信号的特点是？A. 数字化的B. 离散的C. 连续的D. 有损的答案：C6. 在模拟电路中，滤波器的作用是什么？A. 放大信号B. 滤除噪声C. 改变信号频率D. 产生振荡答案：B7. 以下哪个不是模拟电路中的反馈类型？A. 正反馈B. 负反馈C. 零反馈D. 无反馈答案：C8. 模拟电路中的放大器通常用来做什么？A. 缩小信号B. 放大信号C. 滤除信号D. 转换信号答案：B9. 在模拟电路中，电流源的作用是什么？A. 提供恒定电流B. 提供恒定电压C. 消耗电流D. 消耗电压答案：A10. 模拟电路中的振荡器产生的是哪种类型的信号？A. 正弦波B. 方波C. 锯齿波D. 所有以上答案：D二、填空题（每题2分，共20分）1. 在模拟电路中，运算放大器的输出端通常具有________阻抗。
答案：低输出2. 理想运算放大器的输入端电压差为________。
答案：零3. 模拟电路中的________元件可以用于整流。
答案：二极管4. 模拟电路中的________元件可以用于储存能量。
答案：电容5. 模拟信号的频率范围是________的。
答案：连续6. 模拟电路中的滤波器可以用来________信号。
答案：滤除噪声7. 负反馈可以________放大器的增益。
答案：减小8. 模拟电路中的放大器通常用来________信号。
模拟电路考试题及答案
模拟电路考试题及答案一、选择题（每题2分，共20分）1. 在理想运算放大器中，输入电阻是：A. 有限的B. 无穷大C. 0欧姆D. 1欧姆答案：B2. 以下哪个不是模拟信号的特点？A. 连续性B. 可重复性C. 时变性D. 可量化性答案：D3. 一个电路的频率响应是其在不同频率下的：A. 电压增益B. 功率消耗C. 电流大小D. 电阻值答案：A4. 负反馈在放大器中的作用是：A. 增加增益B. 减少噪声C. 降低稳定性D. 增加失真答案：B5. 一个理想的二极管具有以下哪个特性？A. 正向电阻无穷大B. 反向电阻无穷小C. 正向电阻无穷小D. 反向电阻无穷大答案：D6. 一个RC低通滤波器的截止频率由以下哪个参数决定？A. 电阻值B. 电容值C. 电阻值和电容值的乘积D. 电阻值和电容值的比值答案：D7. 一个理想的电压源具有以下哪个特性？A. 内阻为零B. 内阻无穷大C. 电压恒定D. 电流恒定答案：C8. 一个电路的增益是指：A. 输出电压与输入电压的比值B. 输出电流与输入电流的比值C. 输出功率与输入功率的比值D. 所有以上答案：A9. 一个电路的相位裕度越大，其稳定性：A. 越差B. 越好C. 不变D. 无法判断答案：B10. 一个电路的带宽是指：A. 最大频率B. 最小频率C. 频率范围D. 频率的一半答案：C二、简答题（每题10分，共30分）1. 解释什么是超前相位和滞后相位，并给出它们在电路分析中的意义。
答案：超前相位是指信号的相位角为正值，表示信号的波形在时间上提前于参考信号。
滞后相位是指信号的相位角为负值，表示信号的波形在时间上落后于参考信号。
在电路分析中，超前和滞后相位可以用来描述信号在传输过程中的时延特性，对于理解信号的传输和处理非常重要。
2. 什么是共模抑制比（CMRR），它在放大器设计中的重要性是什么？答案：共模抑制比（CMRR）是差分放大器抑制共模信号的能力，即差模增益与共模增益的比值。

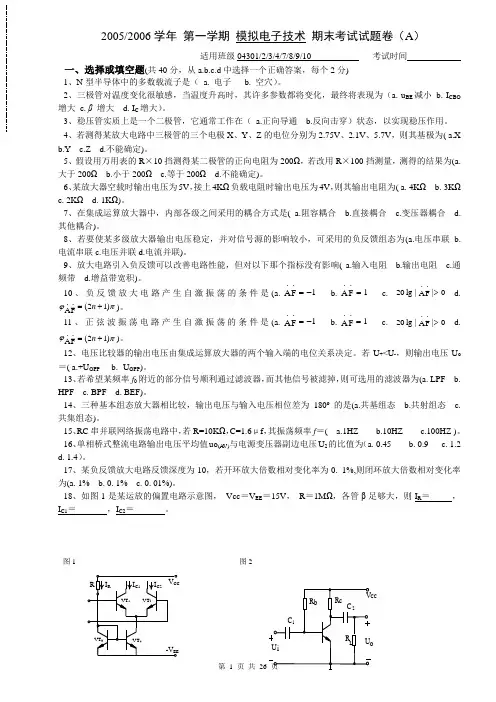

模电试卷(全)
2005/2006学年 第一学期 模拟电子技术 期末考试试题卷（A ）适用班级04301/2/3/4/7/8/9/10 考试时间一、选择或填空题(共40分，从a.b.c.d 中选择一个正确答案，每个2分)1、N 型半导体中的多数载流子是（ a. 电子 b. 空穴）。
2、三极管对温度变化很敏感，当温度升高时，其许多参数都将变化，最终将表现为（a. u BE 减小 b. I CBO 增大c. β 增大d. I C 增大）。
3、稳压管实质上是一个二极管，它通常工作在（ a.正向导通 b.反向击穿）状态，以实现稳压作用。
4、若测得某放大电路中三极管的三个电极X 、Y 、Z 的电位分别为2.75V 、2.1V 、5.7V ，则其基极为( a.X b.Y c.Z d.不能确定)。
5、假设用万用表的R ×10挡测得某二极管的正向电阻为200Ω，若改用R ×100挡测量，测得的结果为(a.大于200Ω b.小于200Ω c.等于200Ω d.不能确定)。
6、某放大器空载时输出电压为5V ，接上4K Ω负载电阻时输出电压为4V ，则其输出电阻为( a. 4K Ω b. 3K Ω c. 2K Ω d. 1K Ω)。
7、在集成运算放大器中，内部各级之间采用的耦合方式是( a.阻容耦合 b.直接耦合 c.变压器耦合 d.其他耦合)。
8、若要使某多级放大器输出电压稳定，并对信号源的影响较小，可采用的负反馈组态为(a.电压串联b.电流串联c.电压并联d.电流并联)。
9、放大电路引入负反馈可以改善电路性能，但对以下那个指标没有影响( a.输入电阻 b.输出电阻 c.通频带 d.增益带宽积)。
10、负反馈放大电路产生自激振荡的条件是(a...1AF =- b...1AF = c. ..20lg ||0AF > d...(21)AF n ϕπ=+)。
11、正弦波振荡电路产生自激振荡的条件是(a...1AF =- b...1AF = c. ..20lg ||0AF > d. ..(21)AF n ϕπ=+)。
模拟电路试题及答案
模拟电路试题及答案一、选择题1. 在模拟电路设计中，以下哪个元件是用来放大信号的？A. 电阻B. 电容C. 晶体管D. 电感答案：C2. 理想运算放大器的开环增益是：A. 有限的B. 非常小C. 非常大D. 零答案：C3. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化C. 可模拟D. 可放大答案：B二、填空题4. 在模拟电路中，________是用来限制电流流动的元件。
答案：电阻5. 一个理想的电压源具有________和________的特点。
答案：零内阻；恒定电压三、简答题6. 简述什么是负反馈，并说明其在模拟电路中的作用。
答案：负反馈是一种将输出信号的一部分或全部以相反相位加回到输入端的反馈形式。
在模拟电路中，负反馈可以提高电路的稳定性，减小非线性失真，增加增益的线性度，以及提高带宽。
四、计算题7. 假设有一个电压放大器，其增益为20dB。
如果输入电压为1mV，求输出电压。
答案：首先将增益转换为线性比例，20dB = 10^(20/20) = 10^1 = 10。
然后，输出电压 = 输入电压× 增益= 1mV × 10 = 10mV。
8. 给定一个RC低通滤波器，其中R=1kΩ，C=1μF，求其-3dB截止频率。
答案：-3dB截止频率f_c = 1 / (2πRC)。
代入数值得到 f_c = 1 / (2π × 1000 × 10^-6) = 1 / (2π × 10^-3) ≈ 159.15 Hz。
五、分析题9. 描述一个基本的共射放大电路，并说明其工作原理。
答案：共射放大电路是一种使用晶体管（通常是BJT）的放大电路，其中晶体管的发射极接地，基极作为输入端，集电极作为输出端。
工作原理是：基极接收到小信号电流，通过晶体管的放大作用，使得集电极电流产生较大的变化，从而在集电极获得放大后的电流信号。
10. 解释为什么在设计模拟电路时需要考虑频率响应。
(完整版)模拟电路试卷及答案(十套)
模拟综合试卷一. 填充题1集成运算放大器反相输入端可视为虚地的条件是 a , b 。
2•通用运算放大器的输入级一般均采用察动放大器，其目的是a ,b。
3. 在晶体三极管参数相同，工作点电流相同条件下，共基极放大电路的输入电阻比共射放大电路的输入电阻。
4. 一个NPN晶体三极管单级放大器，在测试时出现顶部失真，这是失真。
5. 工作于甲类的放大器是指导通角等于，乙类放大电路的导通角等于，工作于甲乙类时，导通角为。
6. 甲类功率输出级电路的缺点是，乙类功率输出级的缺点是故一般功率输出级应工作于状态。
7. 若双端输入，双端输出理想差动放大电路，两个输入电压U ii =U2,则输出电压为—匚; 若山=1500皿U i2=500N,则差模输入电压u id为N,共模输入信号u ic为V8 .由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较。
9. 晶体三极管放大器的电压放大倍数在频率升高时下降，主要是因为的影响。
10. 在共射、共集、共基三种组态的放大电路中，组态电流增益最；组态电压增益最小；组态功率增益最高；组态输出端长上承受最高反向电压。
频带最宽的是组态。
二. 选择题1 .晶体管参数受温度影响较大，当温度升高时，晶体管的B，I CBO U BE的变化情况为（）。
)A.B 增加，I CBO 和u BE 减小B. B 和I CBC 增加，U BE 减小C.B 和U BE 减小，I CBO 增加D. B 、I CBC 和U BE 都增加 2. 反映场效应管放大能力的一个重要参数是（）A.输入电阻B. 输出电阻C.击穿电压D. 跨导 3.双端输出的差分放大电路主要（ ）来抑制零点飘移。
A.通过增加一级放大B.利用两个C.利用参数对称的对管子D. 利用电路的对称性4•典型的差分放大电路由双端输出变为单端输出，共模电压放大倍数（A.变大B. 变小C.不变D. 无法判断5 •差分放大电路的共模抑制比K CM越大，表明电路（）A.放大倍数越稳定B.交流放大倍数越大C.直流放大倍数越大D.抑制零漂的能力越强6•负反馈放大电路以降低电路的（）来提高嗲路的其他性能指标。
电路模拟考试题及答案
电路模拟考试题及答案一、选择题（每题2分，共20分）1. 在电路中，电压与电流的关系可以用哪个定律来描述？A. 欧姆定律B. 基尔霍夫电流定律C. 基尔霍夫电压定律D. 法拉第电磁感应定律答案：A2. 一个电阻为10Ω的电路，通过电流为2A，根据欧姆定律，该电路两端的电压是多少？A. 5VB. 10VC. 20VD. 40V答案：C3. 在串联电路中，总电阻与各部分电阻的关系是？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻等于各部分电阻倒数之和D. 总电阻等于各部分电阻平方和的平方根答案：A4. 并联电路中，总电流与各分支电流的关系是？A. 总电流等于各分支电流之和B. 总电流等于各分支电流之差C. 总电流等于各分支电流之积D. 总电流等于各分支电流倒数之和答案：A5. 理想电压源的特点是？A. 无论负载如何变化，输出电压保持恒定B. 输出电流随负载变化而变化C. 内阻为零D. 所有选项都正确答案：D6. 一个电路中，如果电流的方向是顺时针方向，那么该电路是？A. 串联电路B. 并联电路B. 混联电路D. 无法判断答案：D7. 电路中的功率P与电压V和电流I的关系是？A. P = V + IB. P = V * IC. P = V / ID. P = V - I答案：B8. 电容C的单位是？A. 法拉（F）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A9. 电感L的单位是？A. 亨利（H）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A10. 一个电路中，如果电感L和电容C并联，当电路突然断开时，会发生什么现象？A. 产生电压尖峰B. 产生电流尖峰C. 电压保持不变D. 电流保持不变答案：A二、简答题（每题10分，共20分）1. 请简述什么是基尔霍夫电压定律，并给出一个应用实例。
答：基尔霍夫电压定律又称为KVL，它指出在一个闭合电路中，沿着闭合路径的电压之和等于零。
模拟电路考试题及答案解析
模拟电路考试题及答案解析一、选择题（每题2分，共20分）1. 在理想运算放大器中，输入电阻是：A. 有限的B. 无穷大C. 零D. 1Ω答案：B解析：理想运算放大器的输入电阻是无穷大，意味着它不会从信号源吸取电流。
2. 一个基本的共射放大电路中，如果基极电流增加，集电极电流将：A. 增加B. 减少C. 不变D. 先增加后减少答案：A解析：在共射放大电路中，集电极电流与基极电流成正比，这是通过晶体管的电流放大作用实现的。
3. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化C. 可模拟D. 可测量答案：B解析：模拟信号是连续的，可以模拟现实世界中的变化，并且可以测量，但不是可量化的，因为它们不是离散的数字值。
4. 一个理想的二极管在正向偏置时：A. 导通B. 截止C. 振荡D. 短路答案：A解析：理想二极管在正向偏置时导通，允许电流通过。
5. 一个RC低通滤波器的截止频率是：A. \( f_c = \frac{1}{2\pi RC} \)B. \( f_c = \frac{1}{RC} \)C. \( f_c = \frac{2\pi}{RC} \)D. \( f_c = \frac{RC}{2\pi} \)答案：A解析：RC低通滤波器的截止频率是信号频率下降到最大值的\( \frac{1}{\sqrt{2}} \)时的频率，公式为\( f_c =\frac{1}{2\pi RC} \)。
...（此处省略其他选择题）二、简答题（每题10分，共20分）1. 解释什么是负反馈，并说明其在放大电路中的作用。
答案：负反馈是指将放大电路的输出信号的一部分以相反相位反馈到输入端。
负反馈可以提高放大电路的稳定性，减少非线性失真，增加带宽，并提高输入和输出阻抗。
2. 描述运算放大器的基本组成及其工作原理。
答案：运算放大器由两个输入端（一个反相输入端和一个非反相输入端）、一个输出端以及内部的差分放大器、电压放大器和输出级组成。
模拟电路基础试题
模拟电路基础试题(总7页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除模拟电路基础测试题一：填空题(每题1分，共15分)1.PN特性。
2.双极型晶体管(BJT)下降为1时的频率。
3. 某放大器的电压增益A V =-70.7倍。
该增益换算成分贝应为4.当N沟道结型场效应管(JFET)内的沟道预夹断时，V GS 和V DS5. 作负载。
6.7.8. 。
9.10.11.12.13. 乙类功放在小信号工作时，因失真使得输出波形畸变更严重。
14.要使负载变化是放大器的输出电压的变化减小，可对放大器采用负反馈。
15. 当集成放大器内部需要微电流时，采用微电流恒流源要优于采用基本镜像恒流源。
原因之一是：三：单项选择题（每题1分，共10分）1. 图1所示硅二极管电路中的v i(t)是振幅等于2v的低频正弦电压。
该电路中，电阻R L上的电压v o(t)的波形应该为( )。
A. B.C. D.2. 测得某放大器中一支BJT的三个电极的直流电压为：-0.1v,+7.3v和-0.82v。
由此可以判断，该管是( )。
A. NPN硅管B. NPN锗管C. PNP硅管D. PNP锗管3. 在下面关于放大器的四钟说法中，只有( )是肯定正确的。
A. 放大器有功率放大功能B. 放大器有电压放大功能C. 放大器有电流放大功能D. 放大器的增益带宽积为常数4. FET共漏(CD)放大器与BJT放大器中的（）组态性能相似。
A. CCB.CEC. CBD.CE-CB5. 图2是OTL功放原理电路，该电路最大输出功率的理论值为（）W。
A.18B.9C. 4.5D. 2.256. 接上题。
在选择功率管T1和T2时，每管的集电极最大耗散功率P CM必须大于（）W。
A.3.6B. 1.8C. 0.9D. 0.457. 接5题。
在静态时，OTL功放中与负载串联的电容中的电压应该为( )伏。
模拟电路经典试题及答案
模拟电路经典试题及答案一、选择题1. 在模拟电路中，放大器的基本功能是什么？A. 信号的调制B. 信号的解调C. 信号的放大D. 信号的滤波答案：C2. 以下哪个不是运算放大器的主要特性？A. 高增益B. 高输入阻抗C. 低输出阻抗D. 低频响应差答案：D3. 在理想运算放大器中，输入偏置电流的大小是：A. 非常大B. 非常小C. 适中D. 无法确定答案：B二、填空题4. 一个理想的放大器应该具有________的输入阻抗和________的输出阻抗。
答案：无穷大；零5. 在模拟电路设计中，________是用来减少噪声和干扰的一种电路。
答案：滤波器三、简答题6. 简述共射放大器的工作原理。
答案：共射放大器是一种使用NPN或PNP型晶体管构成的放大器，其特点是晶体管的发射极作为公共端接地，基极作为输入端，集电极作为输出端。
当基极电压增加时，晶体管导通程度增加，导致集电极电流增加，从而在集电极与电源之间形成电压变化，实现信号的放大。
四、计算题7. 假设有一个共射放大器，其晶体管的β值为100，基极电流为1mA，求集电极电流。
答案：由于基极电流为1mA，根据β值的定义，集电极电流Ic =β * Ib = 100 * 1mA = 100mA。
8. 如果在上述放大器中，集电极电阻Rc的值为1kΩ，求放大器的电压增益。
答案：电压增益Av = -Rc / (β * re)，其中re为晶体管的内部电阻。
假设re为β / Ic，则Av = -1kΩ / (100 * (100 / 100mA)) = -1kΩ。
五、分析题9. 分析在模拟电路设计中，为何需要考虑频率响应。
答案：在模拟电路设计中，频率响应是一个重要的考虑因素，因为它决定了电路对不同频率信号的放大能力。
如果电路的频率响应不佳，可能会导致高频信号的损失或失真，影响信号的完整性和质量。
因此，设计时需要确保电路在整个工作频率范围内都能提供稳定的增益和相位特性。
电工模拟电路考试题及答案
电工模拟电路考试题及答案一、选择题（每题2分，共10分）1. 以下哪种元件是模拟电路中常用的放大器？A. 电阻器B. 电容器C. 晶体管D. 电感器答案：C2. 模拟电路中的反馈可以分为哪两种类型？A. 正反馈和负反馈B. 开环和闭环C. 直流和交流D. 线性和非线性答案：A3. 在模拟电路中，运算放大器的理想工作条件是什么？A. 无限输入阻抗和零输出阻抗B. 零输入阻抗和无限输出阻抗C. 零输入阻抗和零输出阻抗D. 无限输入阻抗和无限输出阻抗答案：A4. 模拟电路中的滤波器主要用来做什么？A. 放大信号B. 整流信号C. 滤除不需要的频率成分D. 调制信号答案：C5. 模拟电路中，二极管的主要作用是什么？A. 整流B. 放大C. 振荡D. 滤波答案：A二、填空题（每题2分，共10分）1. 在模拟电路中，一个理想的运算放大器的输入阻抗应该是________。
答案：无限大2. 模拟电路中的________反馈可以稳定放大器的工作点。
答案：负3. 模拟电路中，一个理想的运算放大器的输出阻抗应该是________。
答案：零4. 模拟电路中的________元件可以用来实现信号的相位移动。
答案：电感器5. 模拟电路中，________元件可以用来实现信号的耦合。
答案：电容器三、简答题（每题10分，共20分）1. 请简述模拟电路中负反馈的作用。
答案：负反馈在模拟电路中主要用于稳定放大器的工作点，减少非线性失真，提高放大器的线性度，以及增加放大器的带宽。
2. 请简述模拟电路中晶体管放大器的基本工作原理。
答案：晶体管放大器的基本工作原理是利用晶体管的电流控制特性，通过基极输入一个小信号，控制集电极和发射极之间的电流，从而实现信号的放大。
四、计算题（每题15分，共30分）1. 给定一个简单的共发射极晶体管放大电路，其静态工作点为Ic=2mA，Vce=5V。
若输入信号为正弦波，峰值为10mV，求输出信号的峰值。
答案：输出信号的峰值可以通过晶体管的放大倍数（β）来计算。
大学模拟电路试题及答案
大学模拟电路试题及答案一、选择题（每题2分，共20分）1. 在模拟电路中，基本放大电路的放大倍数主要由哪个元件决定？A. 电阻B. 电容C. 晶体管D. 电感2. 理想运算放大器的输入电阻是：A. 有限值B. 无穷大C. 零D. 负值3. 以下哪个不是模拟电路的常见噪声源？A. 热噪声B. 闪烁噪声C. 电源噪声D. 电磁干扰4. 差分放大电路的主要优点是：A. 放大差模信号B. 抑制共模信号C. 降低输入阻抗D. 提高输出阻抗5. 以下哪个不是模拟滤波器的类型？A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 非线性滤波器6. 负反馈在放大电路中的作用是：A. 增加放大倍数B. 减少非线性失真C. 增加输入阻抗D. 减少输出阻抗7. 运算放大器的开环增益通常：A. 非常大B. 非常小C. 接近1D. 等于08. 以下哪个是模拟电路中的非线性元件？A. 电阻B. 电容C. 二极管D. 电感9. 模拟电路中，信号的频率响应通常由哪个元件决定？A. 电阻B. 电容C. 晶体管D. 电感10. 以下哪个是模拟电路设计中考虑的稳定性因素？A. 温度B. 电源C. 负载D. 所有选项答案：1-5 CADBB 6-10 BDCCD二、简答题（每题5分，共20分）1. 简述模拟电路与数字电路的主要区别。
2. 解释什么是共模抑制比（CMRR）及其在放大电路中的重要性。
3. 描述运算放大器的基本工作原理。
4. 说明模拟滤波器在信号处理中的作用。
三、计算题（每题10分，共30分）1. 给定一个共射放大电路，晶体管的β值为100，电路的集电极电流为2mA，求放大电路的放大倍数。
2. 设计一个低通滤波器，其截止频率为1kHz，要求计算出所需的电容和电阻值。
3. 给定一个运算放大器电路，输入信号为正弦波，求输出信号的波形和幅度，假设运算放大器为理想运算放大器。
四、分析题（每题15分，共30分）1. 分析差分放大电路的工作原理，并说明其如何抑制共模信号。
模拟电路考试题和答案
模拟电路考试题和答案第一部分：选择题1.运放放大电路的基本组成部分是： A. 正反馈网络、直流电源 B. 输入电阻、输出电阻 C. 输入电路、放大电路、输出电路 D. 比较器、反相器2.当仔细观察一个使用负反馈的运放电路时，可以发现输出电压始终在变化，这是因为： A. 负反馈增加了运放输入端的电压 B. 运放本身导致了基本反馈 C. 运放放大级没有理想的开环增益 D. 输入信号的变化引起运放放大电路的响应3.在理想运放中，输入端的电流为： A. 零 B. 正无穷大 C. 负无穷大 D. 任意值4.当使用运放作为比较器时，输出电压为： A. 输入端电压的比值 B. 输入端电压的积分 C. 输入端电压的差值 D. 输入端电压的平均值5.放大电路与比较电路的区别在于： A. 放大电路的输出是输入信号的放大 B. 比较电路的输出是两个输入信号的差值 C. 放大电路的输出是输入信号和反馈信号的加权和 D. 比较电路的输出是输入信号的积分第二部分：填空题1.当运放工作在不同的输入信号倍数时，输出电压也会按照输入信号倍数的 _______ 倍进行放大。
2.当电路有一个虚拟地点时，该点的电压等于 ___________。
3.在一个电流放大器中，如果输入电流为2mA，放大倍数为1000，则输出电流为 ___________。
4.当使用负反馈电路时，可以有效地降低电路输出的_______。
第三部分：解答题1.请解释什么是运放的本振？答：运放的本振是指输入端没有任何输入信号时，输出端产生的固定的偏移电压。
这个固定的偏移电压可以导致电路的不稳定性，并且会引入误差。
2.请描述运放的开环增益和闭环增益之间的关系。
答：运放的开环增益是指在没有任何反馈的情况下，运放输出端电压与输入端电压之间的比值。
闭环增益是指运放在负反馈条件下的输出电压与输入电压之间的比值。
闭环增益是通过在运放输入和输出之间添加反馈电路来控制的。
开环增益大，说明运放具有较大的放大能力，但同时也会引入较大的误差。
模拟电路考试题及答案
模拟电路考试题及答案一、选择题（每题3分，共30分）1. 在模拟电路中，理想运算放大器的输入电阻是：A. 0ΩB. 1ΩC. ∞ΩD. 1kΩ答案：C2. 以下哪个元件不是模拟电路的基本元件？A. 电阻B. 电容C. 二极管D. 逻辑门答案：D3. 理想运算放大器的输出电阻是：A. 0ΩB. 1ΩC. ∞ΩD. 1kΩ答案：A4. 在模拟电路中，放大器的增益通常用以下哪个参数表示？A. 电压B. 电流C. 功率D. 阻抗答案：B5. 以下哪个是模拟信号的特点？A. 数字化B. 离散C. 连续D. 量化答案：C6. 模拟电路中的反馈可以分为：A. 正反馈B. 负反馈C. 混合反馈D. 以上都是答案：D7. 在模拟电路中，滤波器的作用是：A. 放大信号B. 滤除噪声C. 改变信号的相位D. 转换信号的频率答案：B8. 模拟电路中的积分器和微分器分别对应于数学上的：A. 积分和微分B. 加法和减法C. 乘法和除法D. 指数和对数答案：A9. 模拟电路中，为了减少噪声，通常采用的措施是：A. 增加电源电压B. 增加信号幅度C. 使用滤波器D. 增加电路复杂度答案：C10. 模拟电路中，为了提高信号的稳定性，通常采用的措施是：A. 增加电源电压B. 增加信号幅度C. 使用负反馈D. 增加电路复杂度答案：C二、填空题（每题4分，共20分）1. 在模拟电路中，理想运算放大器的输入电阻是______Ω。
答案：∞2. 理想运算放大器的输出电阻是______Ω。
答案：03. 模拟电路中的反馈可以分为正反馈和______反馈。
答案：负4. 模拟电路中的积分器对应于数学上的______运算。
答案：积分5. 模拟电路中，为了提高信号的稳定性，通常采用______反馈。
答案：负三、简答题（每题10分，共50分）1. 请简述模拟电路与数字电路的主要区别。
答案：模拟电路处理的是连续变化的信号，而数字电路处理的是离散的信号。
模拟电路中的信号可以是任意值，而数字电路中的信号只有有限的几种状态。
模拟电路试卷与答案(十套)
模拟综合试卷一一．填充题1．集成运算放大器反相输入端可视为虚地的条件是a ，b 。
2．通用运算放大器的输入级一般均采用察动放大器，其目的是a ,b 。
3．在晶体三极管参数相同，工作点电流相同条件下，共基极放大电路的输入电阻比共射放大电路的输入电阻。
4．一个NPN晶体三极管单级放大器，在测试时出现顶部失真，这是失真。
5．工作于甲类的放大器是指导通角等于，乙类放大电路的导通角等于，工作于甲乙类时，导通角为。
6．甲类功率输出级电路的缺点是，乙类功率输出级的缺点是故一般功率输出级应工作于状态。
7．若双端输入，双端输出理想差动放大电路，两个输入电压ui1=ui2,则输出电压为 V；若ui1=1500µV, ui2=500µV，则差模输入电压uid为µV，共模输入信号uic为µV。
8．由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较。
9．晶体三极管放大器的电压放大倍数在频率升高时下降，主要是因为的影响。
10．在共射、共集、共基三种组态的放大电路中，组态电流增益最；组态电压增益最小；组态功率增益最高；组态输出端长上承受最高反向电压。
频带最宽的是组态。
二．选择题1．晶体管参数受温度影响较大，当温度升高时，晶体管的β，ICBO,uBE的变化情况为（）。
A．β增加，ICBO,和 uBE减小 B. β和ICBO增加，uBE减小C．β和uBE 减小，ICBO增加 D. β、ICBO和uBE都增加2．反映场效应管放大能力的一个重要参数是（）A. 输入电阻B. 输出电阻C. 击穿电压D. 跨导3．双端输出的差分放大电路主要（）来抑制零点飘移。
A. 通过增加一级放大B. 利用两个C. 利用参数对称的对管子D. 利用电路的对称性4．典型的差分放大电路由双端输出变为单端输出，共模电压放大倍数（）。
A. 变大B. 变小C. 不变D. 无法判断5．差分放大电路的共模抑制比KCMR越大，表明电路（）A. 放大倍数越稳定B. 交流放大倍数越大C. 直流放大倍数越大D. 抑制零漂的能力越强6．负反馈放大电路以降低电路的（）来提高嗲路的其他性能指标。
电路模拟考试题及答案
电路模拟考试题及答案1一、填空题（30分，每空2分）1. 在电路分析计算中，必须先指定电流与电压的__ 参考方向 __。
2 线性电阻上电压u 与电流i 关系满足__欧姆 __定律，当两者取关联参考方向时其表达式为_R=U3 电感是一种记忆元件，因为i ＝⎰∞-t t d u L 14． 电容是一种储能元件，因为其储存的能量W =)t (Cu 221。
5．线性电感的韦安特性是一条__ 过原点 __的直线。
6．电阻串联电路中，阻值较大的电阻上分压较_ 多 __，功率较_ 大 。
_ 7．当n 个电压源__串联 __联时，可以用一个电压源等效，且该电压源的电压值∑==nk kS S uu 1。
8 使用叠加定理来求解电路时，不作用的独立电压源用 短路 代替，不作用的独立电流源用 断路 代替。
9．当电路中含动态元件（电容或电感）时，根据基尔霍夫电压、电流定律及VCR 建立的电路方程，是以电压、电流为变量的微分方程或微积分方程。
如果电路中只含一个动态元件，电路方程是 一阶微分 方程，这种电路称为 一阶 电路。
10．为了分析问题的方便，我们认为换路是在t =0时刻进行的，并把换路前的最终时刻记为 t = 0- ，把换路后的最初时刻记为t = 0+ 。
二、选择题（30分，每空3分）1．图示电路中，u 、i 关系为（ B ）。
A.dt di Lu = B. dt diLu -= C. Li u = D. Li u -=2．当流过理想直流电压源的电流增加时，其端电压将（ D ）。
A. 增加 B. 减少 C. 不变 D. 不确定 3．KCL 、KVL 不适用于（ C ）。
A. 时变电路B. 非线性电路C. 分布参数电路D. 集总参数电路 4．设两个二端网络对外是等效的，则下列说法哪个是正确的？（ A ） A. 它们的外特性相同 B. 它们的内部特性相同 C. 它们的内部结构相同 D. 它们的内部电源相同5．理想电流源的源电流为S I ，端口电路为U ，则其内导为（ A ）。
模拟电路考试试题
模拟电路考试试题一、选择题（每题2分，共20分）1. 在理想情况下，运算放大器的输入电阻是：A. 有限的B. 接近于零C. 无穷大D. 等于输出电阻2. 以下哪个不是模拟电路的基本组成部分？A. 电阻B. 电容C. 电感D. 数字信号3. 一个理想的电压源具有以下哪个特性？A. 内阻为零B. 内阻无穷大C. 电压随电流变化D. 电流随电压变化4. 以下哪个是负反馈在放大器中的作用？A. 增加增益B. 减少增益C. 增加输入电阻D. 减少输出电阻5. 一个二极管在正向偏置时，其正向电阻：A. 无穷大B. 接近于零C. 有限D. 无法确定6. RC电路的时间常数τ是由哪个参数决定的？A. 电阻RB. 电容CC. 电阻R和电容C的乘积D. 电阻R和电容C的比值7. 在一个共射放大器中，若基极电流增加，集电极电流将：A. 减少B. 增加C. 不变D. 先增加后减少8. 以下哪个是低通滤波器的特性？A. 允许高频信号通过B. 阻止高频信号通过C. 允许低频信号通过D. 阻止低频信号通过9. 一个理想的电流源具有以下哪个特性？A. 内阻为零B. 内阻无穷大C. 电流随电压变化D. 电压随电流变化10. 一个正弦波的频率是100 Hz，其周期T是：A. 0.01秒B. 1秒C. 10秒D. 100秒二、简答题（每题10分，共30分）1. 解释什么是放大器的增益，并给出一个简单的例子。
2. 描述一个基本的RC低通滤波器的工作原理，并说明其频率响应特性。
3. 解释什么是超前相位和滞后相位，并给出它们在电路设计中可能的应用。
三、计算题（每题25分，共50分）1. 给定一个共射放大器电路，其基极电阻Rb=1kΩ，集电极电阻Rc=10kΩ，电源电压Vcc=15V，晶体管的β=100。
计算该放大器的静态工作点（Q点）的Vce，Ic和Ib。
2. 考虑一个RC串联电路，其中R=2kΩ，C=100μF，输入信号为频率为1kHz的正弦波。
模拟电路考试试题
模拟电路考试试题一、选择题（每题2分，共20分）1. 在模拟电路中，基本的放大元件是：A. 电阻B. 电容C. 晶体管D. 电感2. 理想运算放大器的开环增益是：A. 有限的B. 非常大的C. 非常小的D. 零3. 负反馈在放大电路中的主要作用是：A. 提高增益B. 降低噪声C. 增加非线性失真D. 降低稳定性4. 以下哪个不是模拟信号的特点：A. 连续性B. 可量化性C. 可模拟性D. 可再生性5. 一个理想的二极管具有以下特性：A. 正向电阻无穷大B. 反向电阻无穷大C. 正向电阻为零D. 反向电阻为零6. 运算放大器的同相输入端和反相输入端之间的电压差是多少？A. 非常大B. 非常小C. 等于零D. 等于输入信号的幅度7. 以下哪种耦合方式适用于模拟信号的放大？A. 变压器耦合B. 直接耦合C. 电容耦合D. 所有选项8. 一个放大电路的增益为-10，这意味着：A. 电路是反相放大B. 电路是同相放大C. 电路的输出信号幅度是输入信号的10倍D. 电路的输出信号幅度是输入信号的1/109. 一个电路的输入阻抗为1kΩ，输出阻抗为50Ω，当输入信号为1V 时，输出信号的幅度是多少？A. 1VB. 20VC. 0.05VD. 无法确定10. 以下哪个不是模拟电路设计中常用的滤波器类型：A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 傅里叶变换滤波器二、简答题（每题10分，共30分）1. 解释什么是运算放大器的饱和现象，并说明如何避免。
2. 描述理想运算放大器的两个基本特性，并解释它们对电路设计的影响。
3. 说明什么是积分器电路，并简述其工作原理。
三、计算题（每题25分，共50分）1. 给定一个共射放大电路，其基极电流为20μA，基极电阻为1kΩ，求该电路的静态工作点电流（Ic）和电压（Vc）。
2. 设计一个低通滤波器，其截止频率为1kHz，输入信号为正弦波，振幅为1V，频率为100Hz。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
苏州大学模拟电路课程试卷（1 卷）共4页一. 填空题：(20分)1. PN 结伏安特性方程为I=_____________________。
2.高频时二极管的单向导电性变差，原因是PN 结存在___________ (A. 结电容 B. 反向击穿 C. 单向导电性)。
3.温度升高时，二极管的正向导通压降将 。
(A. 增大 B. 减小 C. 不变) 4.单管共射电路当输入正弦波信号幅度很大时，输出信号波形可能产生_______和_________失真（A 饱和 B 截止C 交越 D 频响）。
5.放大器为了稳定放大倍数，可以引入______(A.交流 B.直流)。
6. 100μV ～10V 范围内的音频信号, 经过_____(A.对数 B.指数 C.乘法)运算电路处理后，可以用0V ～10V 范围的电压表反映。
7. 已知则此电路为_________(A. HPF B. LPF C. BPF D. BEF)滤波电路。
8. ___________（A 简单 B 滞回 C 窗口 D 三态）比较器在输入电压足够高和足够低的时候，输出电平是相同的。
9. 正弦波振荡器按照选频网络的元件类型可分为三类:_____________、_______________和_________________。
10. 滤波电路的主要目的是____________________________________。
二．分析计算题：1．(16分)图示单管共射电路中，已知晶体管β=100，r bb'=200，（1）求I CQ ,U CEQ（2）求r be(3) 画出微变等效电路(4) 求Au ，Ri ，Ro2．(12分)图示差动放大电路中，两个三极管的β=60，r bb'=200，(1)试求I CQ1 ,U C1(2) 求Aud ，Rid ，Ro(3) 求Auc1110200)(++=f f Q j f f j f f Q jAupAu3．(8分)判断如下电路的反馈类型（电压/电流，并联/串联，正/负）。
若电路中存在本级和级间反馈，只需判断级间反馈。
(a)(b)4．(10分)图示放大电路中，试求电压放大倍数Au （Au=21Ui Ui Uo ）5．(10分)图示滤波器电路中，（10分）(1)试求传递函数Au=Uo/Ui(2)说明是何种滤波电路（高通/低通/带通/带阻）6．（10分）试求图中电压比较器的阈值，并画出传输特性曲线。
（8分）7．（12分）图示串联型稳压电路中，(1)试画出四个整流二极管(2)求滤波电容两端的电压Uc(3)求输出电压Uo的可调范围苏州大学模拟电路课程试卷（2 卷）共4 页一. 填空题：(20分)1. 温度升高时，三极管的β将要 。
(A. 增大 B. 减小 C. 不变)2. 多级放大器的级间耦合方式有_____________ 、_______________和____________________等三种。
3. 如果测得三极管的三个引脚电压分别为U1=0.7V, U2=0V , U3=5V, 则引脚1,2,3分别为___、____和_____极。
该三极管为______类型(A. PNP B. NPN)4.中频和高频时，三极管分别采用__________和_____________等效模型来分析。
5.放大电路为扩展频带，可以引入________(A.直流 B.交流)负反馈。
6. 反相比例放大电路中，将反馈电阻改为电容，则成为________电路。
7. 已知则此电路为_________(A. HPF B. LPF C. BPF D. BEF)滤波电路。
8. 已知电路的传输特性如下, 则相应的电路为________电路9. 振荡频率在100Hz ～1kHz 范围内可调的正弦波振荡器可采用___________（A RC B LC C 石英晶振）振荡电路。
10. 三端集成稳压块内部采用的是_________(A. 串联 B. 并联)型稳压电路。
二．分析计算题：1．（16分）图示单管共射电路中，已知晶体管β=100，r bb'=200，（1）求I CQ ,U CEQ（2）求r be（3） 画出微变等效电路（4） 求Au ，Ri ，Ro1102020)()(++=f f Q j f f j f f j Aup Au2．（10分）电路如图所示，晶体管的β均为 80，r be均为1.5kΩ，静态工作点合适，求解Au，Ri，Ro 。
3．（8分）判断如下电路的反馈类型（电压/电流，并联/串联，正/负）。
若电路中存在本级和级间反馈，只需判断级间反馈。
(a)(b)4.（12分）图示放大电路中，试求输出电压与输入电压的函数关系。
5.（12分）RC正弦波振荡电路中R3=10kΩ，C=0.022μF，若希望产生频率为2kHz的正弦波，(1)计算电阻R和R4的值(2)若R4用热敏电阻来稳定幅度，应选用正温度系数还是负温度系数的热敏电阻?6.（12分）如图，一个双电源乙类功率放大电路，若要求Pom=10W，R L=15Ω，(1)试求电源电压（忽略U CES）。
(2)计算对功放管参数的要求(3)若Ui=2sin2π×103t，试画出Uo波形。
7．（10分）图示稳压电路，要求Uo=6V, I L=0～50mA, Ui=15V，电网电压波动范围±10%，稳压管Pz=0.5W，Izmin=5mA,(1)求R的取值范围。
(2)U2=?苏州大学模拟电路课程试卷（3 卷）共4 页一.填空：(20分)1. 三极管共基极电路的主要优点是__________________________。
2.阻容耦合电路存在______________________________的缺点。
3.高频时，单管共射电路的放大倍数将_________( A.增大 B. 减小 C. 不变)，增益带宽积将________(A.增大 B. 减小 C. 不变)。
4.用于放大电路时，场效应管工作于特性曲线的____________区。
5.要求放大电路输入电阻大, 输出电阻小，应该引入________负反馈。
6. 反相比例放大电路中，将反馈电阻改为二极管，则成为________电路。
7. 已知则此电路为_________(A. HPF B. LPF C. BPF D. BEF)滤波电路。
8. 已知电路的传输特性如下, 则相应的电路为________电路9. 对于乙类功率放大电路，当输入信号幅度较小时存在_________失真。
10. 正弦波振荡电路的幅值平衡条件是________________________。
二．分析计算题：1．（20分）图示单管共射电路中，已知晶体管β=100，r bb'=100，(1)求I CQ ,U CEQ(2)求r be(3) 画出微变等效电路(4) 求Au ，Ri ，Ro(5) 求最大不失真输出电压2. （10分）电路如图所示，晶体管的β均为 80，r be 均为1.5k Ω，场效应管的g m 为3mS ，静态工作点合适，求解Au ，Ri ，Ro 。
1112020)()(+++=f f Q j f f j f f j Aup Au3. （10分）图示放大电路中，试求电压放大倍数Au （Au=21Ui Ui Uo ）4. （10分）图示滤波器电路中，（1） 试求传递函数Au=Uo/Ui（2）说明是何种滤波电路（高通/低通/带通/带阻）5. （8分）判断如下电路的反馈类型（电压/电流，并联/串联，正/负）。
若电路中存在本级和级间反馈，只需判断级间反馈。
(a） (b)6. （10分）图示振荡电路，(1) 说明放大电路的组态及振荡电路类型。
(2) 标注振荡线圈同名端。
(3) 若C3=100pF，振荡频率f=700kHz，试求谐振回路的电感L。
7. （12分）图示OTL功放电路，Vcc=24V，(1) 若忽略T1、T2的饱和压降，试求最大不失真输出功率Pom。
(2) 若U CES=1V，为保证Pom=8W，Vcc=?(3) 若将电路改为OCL功放，Vcc=±24V，求忽略U CES时的Pom。
苏州大学模拟电路课程试卷（4 卷）共 4页一. 填空题：(20分)1.三极管共集电极电路的主要优点是________________________。
2.直接耦合电路的缺点是__________________________________。
3.稳压管工作于伏安特性曲线的_______区。
4.采用差动电路可以克服________________。
5.低频或高频时，负反馈放大电路因附加相移可能发生_________(A.失真 B.自激)。
6.________(A.无源 B.有源)滤波电路不会产生自激振荡。
7.电压比较器电路中运算放大器工作于__________或者___________状态(A. 开环 B.正反馈 C.负反馈)。
8.可以工作于单一电源下的功放电路类型是_______________型。
(A. OTL B. OCL)9.直流电源中，滤波环节属于________滤波(A. LPF B. HPF C. BPF)。
10.将LPF和HPF滤波器串接起来，可能构成___________滤波器。
二．分析计算题：1. （16分）图示单管共射电路中，已知晶体管β=100，r bb'=200，(1)求I CQ,U CEQ(2)求r be(3)画出微变等效电路(4)求Au，Ri，Ro2．（12分）图示差动放大电路中，两个三极管的β=60，r bb'=200，(1)试求I CQ1 ,U C1(2)求Aud，Rid，Ro(3)求Auc3. （8分）判断如下电路的反馈类型（电压/电流，并联/串联，正/负）。
若电路中存在本级和级间反馈，只需判断级间反馈。
(a)(b)4. （12分）如图，已知Ui1=0.5V，Ui2=-2V，Ui3=1V，（1）A1、A2构成何种单元电路？（2）求Uo（3）确定R3的大小。
5. （12分）图示滤波器电路中，(1)试求传递函数Au=Uo/Ui(2)说明是何种滤波电路（高通/低通/带通/带阻）6. （8分）判断图示电路是否满足自激振荡的相位条件。
(a) (b)7. （12分）设计一个双电源乙类功率放大电路，若要求Pom=10W，R L=15Ω，试求电源电压的最小值（忽略U CES）。
（8分）苏州大学模拟电路课程试卷（5 卷）共4 页一. 填空：(20分)1.与三极管相比，场效应管的主要优点是_________________。
2._______(A. RC B. LC C. 石英晶体)正弦波振荡电路的频率稳定性好。
3.为了消除50Hz工频干扰，可在交流电网进线端接入_______滤波电路(A. RC有源滤波 B.无源滤波 C. LC无源滤波)。
