变频器的运行控制方式
变频器原理及控制方式
机电江苏大区变频器基础培训变频器原理及控制方式张根军2011.11内容大纲7.V/F 控制模式下的参数调试6.变频器的接线5.变频器的控制模式4.变频器原理3.电机转速转矩图2.异步电机与同步电机的特性1.异步电机的基本参数异步电机的基本参数•额定功率•额定电流•额定电压•额定转速•极数•引出端子基本接法•频率范围异步电机与同步电机异步电机同步电机电机铭牌IM与SPM/IPM的差异同步马达是一种交流马达，转子旋转速度与所提供交流电的频率相同。
交流马达的原理是由交流电在马达的定子处产生旋转磁场，因此使马达转子旋转。
在同步电动机的转子有电磁铁或永久磁铁，使用永久磁铁的称为永磁同步马达。
同步马达的定子所产生的磁场吸引转子磁场的异极，由于定子所产生的磁场是以若干速度旋转，因此转子会随着定子磁场的旋转速度，以相同的速度旋转。
同步马达的特点是转速固定，不受电源电压的影响。
只要马达的负载低于其最大转矩，转速也不会受负载的影响。
SPM(Surface Permanent Magnet)IPM(Interior Permanent Magnet)电机速度，电流与转矩图额定转矩与功率与转速的关系式电机的额定转矩并不是电机当前输出的转矩，它是电机在额定转速下能连续长期工作的转矩。
电机产生的转矩不是恒定的，当负载很小时，即使电机的容量很大，电机产生的转矩一样很小，并且正比于负载大小。
电机产生的转矩随负载转矩的变化而变化，电机的速度同样也是随负载的波动而波动。
电机特性曲线市电控制与变频控制的对比市电直接控制：起动转矩也大，起动电流大，对电网有冲击，且电机无法调速。
由变频器控制控制：从低频率起动，使电机的起动电流小，同时，起动转矩也相应减小，电机可无极调速。
(1) 起动电流Is = 600 to 700 [%](2) 起动转矩Ts = 150 to 250 [%](3) 最大转矩Tm = 200 to 300 [%](4) 额定负载下的滑差S = 3 to 5 [%]市电直接控制06-12电流限制06-12电流限制06-12电流限制06-12电流限制外部模拟端子03-0~02d7 正向扭力限制d10 正/负向扭力限制d9 回生扭力限制外部模拟端子03-0~02d8 反向扭力限制d10 正/负向扭力限制d9 回生扭力限制外部模拟端子03-0~02d7 正向扭力限制d10 正/负向扭力限制外部模拟端子03-0~02d8 反向扭力限制d10 正/负向扭力限制第1象限第4象限第3象限第2象限正转电动扭力限制07-32反转回生扭力限制07-3507-34反转电动扭力限制07-33正转回生扭力限制正转电动机模式反转发电机模式反转电动机模式正转发电机模式正转反转速度速度正向转矩负向转矩电机的四象限运行电机的四象限运行异步电动机的调速方法l调压调速——控制加于电动机定子绕组的电压；l串级调速——控制附加在转子回路的电势；l变频调速——控制定子的供电电压与频率；l异步电动机矢量变换控制系统；l无换向器电机调速系统；l电磁转差离合器调速系统等。
变频器的控制方式
变频器的控制方式1 引言我们通常意义上讲的低压变频器，其输出电压一般为220～650v、输出功率为0.2～400kw、工作频率为0～800hz左右，变频器的主电路采用交－直－交电路。
根据不同的变频控制理论，其模式主要有以下三种:（1）v/f=c的正弦脉宽调制模式（2）矢量控制（vc）模式（3）直接转矩控制（dtc）模式针对以上三种控制模式理论，可以发展为几种不同的变频器控制方式，即v/f控制方式（包括开环v/f控制和闭环v/f控制）、无速度传感器矢量控制方式（矢量控制vc的一种）、闭环矢量控制方式（即有速度传感器矢量控制vc 的一种）、转矩控制方式（矢量控制vc或直接转矩控制dtc）等。
这些控制方式在变频器通电运行前必须首先设置。
2 v/f控制方式2.1 基本概念我们知道，变频器v/f控制的基本思想是u/f=c，因此定义在频率为fx时，ux的表达式为ux/fx=c，其中c为常数，就是“压频比系数”。
图1中所示就是变频器的基本运行v/f曲线。
由图1可以看出，当电动机的运行频率高于一定值时，变频器的输出电压不再能随频率的上升而上升，我们就将该特定值称之为基本运行频率，用fb 表示。
也就是说，基本运行频率是指变频器输出最高电压时对应的最小频率。
在通常情况下，基本运行频率是电动机的额定频率，如电动机铭牌上标识的50hz或 60hz。
同时与基本运行频率对应的变频器输出电压称之为最大输出电压，用vmax表示。
当电动机的运行频率超过基本运行频率fb后，u/f不再是一个常数，而是随着输出频率的上升而减少，电动机磁通也因此减少，变成“弱磁调速”状态。
基本运行频率是决定变频器的逆变波形占空比的一个设置参数，当设定该值后，变频器cpu将基本运行频率值和运行频率进行运算后，调整变频器输出波形的占空比来达到调整输出电压的目的。
因此，在一般情况下，不要随意改变基本运行频率的参数设置，如确有必要，一定要根据电动机的参数特性来适当设值，否则，容易造成变频器过热、过流等现象。
变频器常用的几种控制方式
变频器常用的几种控制方式Prepared on 22 November 2020变频器常用的几种控制方式变频调速技术是现代电力传动技术的重要发展方向，而作为变频调速系统的核心—变频器的性能也越来越成为调速性能优劣的决定因素，除了变频器本身制造工艺的“先天”条件外，对变频器采用什么样的控制方式也是非常重要的。
本文从工业实际出发，综述了近年来各种变频器控制方式的特点，并展望了今后的发展方向。
1、变频器简介变频器的基本结构变频器是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，以实现电机的变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆变成交流电。
对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU 以及一些相应的电路。
变频器的分类变频器的分类方法有多种，按照主电路工作方式分类，可以分为电压型变频器和电流型变频器；按照开关方式分类，可以分为PAM控制变频器、PWM控制变频器和高载频PWM 控制变频器；按照工作原理分类，可以分为V/f控制变频器、转差频率控制变频器和矢量控制变频器等；按照用途分类，可以分为通用变频器、高性能专用变频器、高频变频器、单相变频器和三相变频器等。
2、变频器中常用的控制方式非智能控制方式在交流变频器中使用的非智能控制方式有V/f协调控制、转差频率控制、矢量控制、直接转矩控制等。
(1) V/f控制V/f控制是为了得到理想的转矩-速度特性，基于在改变电源频率进行调速的同时，又要保证电动机的磁通不变的思想而提出的，通用型变频器基本上都采用这种控制方式。
V/f控制变频器结构非常简单，但是这种变频器采用开环控制方式，不能达到较高的控制性能，而且，在低频时，必须进行转矩补偿，以改变低频转矩特性。
(2) 转差频率控制转差频率控制是一种直接控制转矩的控制方式，它是在V/f控制的基础上，按照知道异步电动机的实际转速对应的电源频率，并根据希望得到的转矩来调节变频器的输出频率，就可以使电动机具有对应的输出转矩。
变频控制原理
变频控制原理1. 引言变频控制是一种通过改变电机的供电频率来控制电机运行速度的技术。
它在工业自动化、能源节约和电机控制等领域有着广泛的应用。
本文将详细介绍与变频控制原理相关的基本原理，包括变频器的工作原理、电机的特性和调速方法等。
2. 变频器的工作原理变频器是实现变频控制的关键设备，它通过改变输入电源的频率和电压来控制电机的转速。
变频器由整流器、滤波器、逆变器和控制电路等组成。
整流器将交流电源转换为直流电源，滤波器用于平滑输出电压。
逆变器将直流电源转换为可调的交流电源，其输出频率和电压可以根据控制信号进行调节。
控制电路用于接收来自外部的控制信号，并将其转化为逆变器的控制信号。
变频器的工作原理可以简单地描述为：变频器接收来自外部的控制信号，经过控制电路的处理后，将其转化为逆变器的控制信号。
逆变器将直流电源转换为可调的交流电源，输出给电机。
通过改变逆变器的输出频率和电压，可以实现对电机转速的精确控制。
3. 电机的特性在理解变频控制原理之前，有必要了解电机的特性。
电机的运行速度与输入电压和负载有关。
通常情况下，电机的转速与输入电压成正比，并且在额定负载下，它们之间存在一个线性的关系。
电机的转矩与输入电压的平方成正比，并且在额定负载下，它们之间存在一个线性的关系。
当负载增加时，电机的转矩也会增加，但转速会下降。
这是因为在负载增加的情况下，电机需要提供更多的转矩来克服负载的阻力。
电机的效率与输出功率和输入功率之间的比值有关。
电机的效率越高，输出功率越大，输入功率越小。
在实际应用中，为了提高电机的效率和节约能源，需要对电机的转速进行精确控制。
4. 变频控制原理变频控制原理是基于电机的特性进行设计的。
通过改变电机的供电频率和电压，可以精确控制电机的转速和转矩。
变频器通过改变逆变器的输出频率和电压来实现对电机的控制。
在变频控制中，可以根据需要选择不同的调速方法。
常用的调速方法有电压调制方式、频率调制方式和矢量控制方式。
变频器控制方式有哪些_变频器有几种控制方式_变频器的控制方式详解
变频器控制方式有哪些_变频器有几种控制方式_变频器的控制方式详解变频调速技术是现代电力传动技术的重要发展方向，而作为变频调速系统的核心变频器的性能也越来越成为调速性能优劣的决定因素，除了变频器本身制造工艺的先天条件外，对变频器采用什么样的控制方式也是非常重要的。
本文从工业实际出发，综述了近年来各种变频器控制方式的特点，并展望了今后的发展方向。
变频器简介1）变频器的基本结构变频器是把工频电源（50Hz或60Hz）变换成各种频率的交流电源，以实现电机的变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆变成交流电。
对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU以及一些相应的电路。
2）变频器的分类变频器的分类方法有多种，按照主电路工作方式分类，可以分为电压型变频器和电流型变频器；按照开关方式分类，可以分为PAM控制变频器、PWM控制变频器和高载频PWM 控制变频器；按照工作原理分类，可以分为V/f控制变频器、转差频率控制变频器和矢量控制变频器等；按照用途分类，可以分为通用变频器、高性能专用变频器、高频变频器、单相变频器和三相变频器等。
变频器控制方式选择依据对于控制方式，要根据生产机械的具体要求来进行选择。
1、二次方律负载对于离心式风机、水泵和空气压缩机一类的二次方律负载，一般采用V/F控制方式为宜。
因为V/F控制方式有低励磁U/f线，在低频运行时可以更好地节能。
矢量控制方式实质上是使电动机始终保持额定磁通的控制方式，不可能实现低励磁。
2.恒转矩负载（1）对于负载率经常变动、调速范围又不很大的负载，一般以选择无反馈矢量控制为好，因为V/F控制方式的转矩提升量不易预置得恰到好处，但采用无馈矢量控制方式时，须注。
变频器如何控制电机

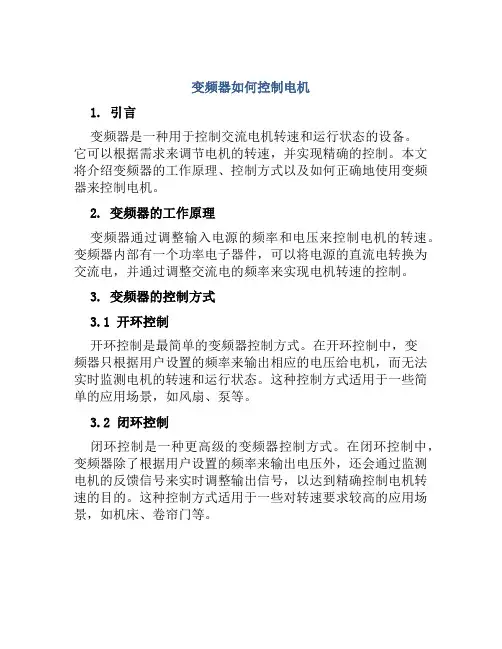

变频器如何控制电机1. 引言变频器是一种用于控制交流电机转速和运行状态的设备。
它可以根据需求来调节电机的转速，并实现精确的控制。
本文将介绍变频器的工作原理、控制方式以及如何正确地使用变频器来控制电机。
2. 变频器的工作原理变频器通过调整输入电源的频率和电压来控制电机的转速。
变频器内部有一个功率电子器件，可以将电源的直流电转换为交流电，并通过调整交流电的频率来实现电机转速的控制。
3. 变频器的控制方式3.1 开环控制开环控制是最简单的变频器控制方式。
在开环控制中，变频器只根据用户设置的频率来输出相应的电压给电机，而无法实时监测电机的转速和运行状态。
这种控制方式适用于一些简单的应用场景，如风扇、泵等。
3.2 闭环控制闭环控制是一种更高级的变频器控制方式。
在闭环控制中，变频器除了根据用户设置的频率来输出电压外，还会通过监测电机的反馈信号来实时调整输出信号，以达到精确控制电机转速的目的。
这种控制方式适用于一些对转速要求较高的应用场景，如机床、卷帘门等。
4. 使用变频器控制电机的步骤4.1 设置变频器参数在使用变频器控制电机之前，首先需要对变频器进行参数设置。
参数设置包括输入电源的频率、电流限制、控制模式等。
根据实际需求，合理设置这些参数可以确保电机在工作过程中的安全和稳定。
4.2 连接变频器和电机将变频器和电机通过电缆正确地进行连接。
确保连接的电缆符合规范，电缆截面积足够大，以保证电流的正常传输和电机的正常工作。
同时，还需要检查连接是否牢固，防止因松动而导致电气接触不良。
4.3 配置控制参数根据具体需要，通过变频器的控制面板或者专用软件来配置控制参数。
控制参数包括电机额定转速、转矩曲线、加速度、减速度等。
正确配置这些参数可以确保变频器按照预期的方式来控制电机，避免因参数设置不当而引起的故障。
4.4 开始运行电机配置完成后，可以通过控制面板或者外部控制信号来启动电机。
在启动过程中，需要注意电机的转速是否与期望值相符，以及电机是否正常运行。
变频器工作的常用模式
变频器工作的常用模式变频器是一种常见的电器控制装置，用于调节电动机的速度和频率。
在工作过程中，变频器可以通过选择不同的工作模式来满足各种应用需求。
本文将介绍变频器工作的常用模式。
1. 恒定转速模式恒定转速是变频器最基本的工作模式之一，适用于需要保持电机恒定转速的场景。
变频器通过控制输出频率，使电机稳定地运行在设定的转速上。
该模式广泛应用于传送带、风机等需要稳定运转的设备。
2. 变频调速模式变频调速模式是变频器最常用的工作模式之一，适用于需要实现精细调速的场景。
通过改变输出频率，变频器可以调节电机的转速，实现从低速到高速的连续调节。
这种模式在机械加工、液压系统等领域得到广泛应用。
3. 节能运行模式节能运行模式是一种针对节约能源的工作模式。
在这个模式下，变频器根据实际需求调整电机的转速和负载，以达到最佳能效。
例如，当负载较轻时，变频器会适当降低电机的运行频率，降低能耗。
这种模式在节能的要求日益提高的环境中得到广泛应用。
4. 同步控制模式同步控制模式是一种多电机协同运行的工作模式。
通过变频器的同步控制功能，可以实现多台电动机的协同运行，保持各个电机的同步性和一致性。
这种模式在车间生产线、物流系统等需要多电机配合的场景中得到应用。
5. 故障检测与保护模式故障检测与保护模式是变频器工作中非常关键的一个模式。
变频器通过内置的故障检测与保护机制，对电机运行过程中的异常情况进行监测，并及时采取相应的措施，以避免设备损坏或人身安全事故的发生。
这种模式在电机运行安全保障方面起着重要作用。
总结：变频器作为一种重要的电气控制设备，可以通过不同的工作模式来满足各种应用需求。
无论是恒定转速、变频调速还是节能运行，每种模式都有其独特的应用场景。
而同步控制模式和故障检测与保护模式则分别在多电机协同和安全保障方面发挥着重要的作用。
通过灵活应用变频器的不同工作模式，可以更好地实现电机的控制和优化运行。
变频器的控制功能第1讲变频器的控制方式_上_李方园
ａ）ＰＧ 接口示意
ｂ）速度增益曲线 图５ 闭环Ｖ／ｆ控制接线图和速度增益示意
闭环 Ｖ／ｆ 控制为了获得良好的速度控制性能，还必须设置 比例增益 Ｐ 值和积分时间 Ｉ 值，图 ５ｂ 所示为参数设置情况。
动机的绕组电阻比大容量电动机大，电阻压降也大，应适当增
大 Ｖ 值；（３）当电动机抖动厉害时，说明转矩过大，转矩补 ０
偿增益调得过高，应适当减小 Ｖ 值。这里必须避免这样一个 ０
误区：即使提高很多输出电压，电动机转矩并不能和其电流相
２００７ 年 １２ 月刊 自动化博览 21
本期策划
Survey 综 述
本期策划
Survey 综 述
ＡＣ Ｉｎｖｅｔｅｒ’ｓ Ｃｏｎｔｒｏｌ Ｆｕｎｃｔｉｏｎ
变频器的控制功能 第 １ 讲 变频器的控制方式（上）
李方园
李方园（１９７３ －）
男， 籍贯浙江舟山，毕业于浙江大学电气 自动化专业，高级工程师，长期从事于变 频器等现代工控产品的应用与研究工作。
摘要：根据不同的变频控制理论，可以发展为几种不同的变频器控制方式， 即 Ｖ／ｆ 控制方式（包括开环 Ｖ／ｆ 控制和闭环 Ｖ／ｆ 控制）、无速度传感器矢量控 制方式（矢量控制 ＶＣ 的一种）、闭环矢量控制方式（即有速度传感器矢量控 制 ＶＣ 的一种）、转矩控制方式（矢量控制 ＶＣ 或直接转矩控制 ＤＴＣ）等。这 些控制方式在变频器通电运行前必须首先设置。本文主要阐述的就是变频器 的这几种控制方式。 关键词：变频器； 控制方式； 矢量控制； 直接转矩控制
变频器的控制方式及合理选用
变频器的控制方式及合理选用1.变频器的控制方式低压通用变频器输出电压在380~650V，输出功率在0.75~400KW，工作频率在0~400HZ，它的主电路都采用交-直-交电路。
其控制方式经历以下四代。
（1）第一代以U/f=C，正弦脉宽调制（SPWM）控制方式。
其特点是：控制电路结构简单、成本较低，但系统性能不高、控制曲线会随负载的变化而变化，转矩响应慢、电机利用率不高，低速时因定子电阻和逆变器死区效应的存在而性能下降，稳定性变差等。
（2）第二代以电压空间矢量（磁通轨迹法），又称SPWM控制方式。
他是以三相波形整体生成效果为前提，以逼近电机气隙的理想圆形旋转磁场轨迹为目的，一次生成三相调制波形。
以内切多边形逼近圆的方式而进行控制的。
经实践使用后又有所改进：引入频率补偿，能消除速度控制的误差；通过反馈估算磁链幅值，消除低速时定子电阻的影响；将输出电压、电流成闭环，以提高动态的精度和稳定度。
但控制电路环节较多，且没有引入转矩的调节，所以系统性能没有得到根本改善。
（3）第三代以矢量控制（磁场定向法）又称VC控制。
其实质是将交流电动机等效直流电动机，分别对速度、磁场两个分量进行独立控制。
通过控制转子磁链，以转子磁通定向，然后分解定子电流而获得转矩和磁场两个分量，经坐标变换，实现正交或解耦控制。
然而转子磁链难以准确观测，以及矢量变换的复杂性，实际效果不如理想的好。
（4）第四代以直接转矩控制，又称DTC控制。
其实质不是间接的控制电流、磁链等量，而是把转矩直接作为被控制量来实现的。
具体方法是：a.控制定子磁链——引入定子磁链观测器，实现无速度传感器方式；b.自动识别（ID）——依靠精确的电机数学模型，对电机参数自动识别；c.算出实际值——对定子阻抗、互感、磁饱和因素、惯量等算出实际的转矩、定子磁链、转子速度进行实时控制；d.实现Band-Band 控制——按磁链和转矩的Band-Band 控制产生PWM信号，对逆变器开关状态进行控制；e.具有快速的转矩响应（〈2ms），很高的速度精度（±2%，无PG反馈），高转矩精度（〈±3%）；f.具有较高的起动转矩及高转矩精度，尤其在低速时（包括0速度时）,可输出150% ~200%转矩。
变频器常用的几种控制方式
变频器常用的几种控制方式变频调速技术是现代电力传动技术的重要发展方向，而作为变频调速系统的核心—变频器的性能也越来越成为调速性能优劣的决定因素，除了变频器本身制造工艺的“先天”条件外，对变频器采用什么样的控制方式也是非常重要的。
本文从工业实际出发，综述了近年来各种变频器控制方式的特点，并展望了今后的发展方向。
1、变频器简介1.1 变频器的基本结构变频器是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，以实现电机的变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆变成交流电。
对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU以及一些相应的电路。
1.2 变频器的分类变频器的分类方法有多种，按照主电路工作方式分类，可以分为电压型变频器和电流型变频器；按照开关方式分类，可以分为PAM控制变频器、PWM控制变频器和高载频PWM控制变频器；按照工作原理分类，可以分为V/f控制变频器、转差频率控制变频器和矢量控制变频器等；按照用途分类，可以分为通用变频器、高性能专用变频器、高频变频器、单相变频器和三相变频器等。
2、变频器中常用的控制方式2.1 非智能控制方式在交流变频器中使用的非智能控制方式有V/f协调控制、转差频率控制、矢量控制、直接转矩控制等。
(1) V/f控制V/f控制是为了得到理想的转矩-速度特性，基于在改变电源频率进行调速的同时，又要保证电动机的磁通不变的思想而提出的，通用型变频器基本上都采用这种控制方式。
V/f控制变频器结构非常简单，但是这种变频器采用开环控制方式，不能达到较高的控制性能，而且，在低频时，必须进行转矩补偿，以改变低频转矩特性。
(2) 转差频率控制转差频率控制是一种直接控制转矩的控制方式，它是在V/f控制的基础上，按照知道异步电动机的实际转速对应的电源频率，并根据希望得到的转矩来调节变频器的输出频率，就可以使电动机具有对应的输出转矩。
变频器矢量控制与VF控制区别
变频器矢量控制与VF控制区别一、V/F控制方式变频器采用V/F控制方式时，对电机参数依赖不大，一般强调“空载电流”的大小。
由于我们采用矢量化的V/F控制方式，故做电机参数静止自整定还是有必要的。
不同功率段的变频器，自学习后的空载电流占额定电流大小百分比也是不同的。
一般有如下百分比数据：5.5kW~15 kW,空载电流P9.05的值为30%~50%的电机额定电流；3.7 kW及以下的，空载电流P9.05的值为50%左右的电机额定电流；特殊情况时，0.4 kW、0.75 kW、1.5 kW，空载电流P9.05的值为70%~80%的电机额定电流；有的0.75 kW功率段，参数自整定后空载电流为电机额定电流的90%。
空载电流很大，励磁也越大。
何为矢量化的V/F控制方式，就是在V/F控制时也将输入电流量进行解耦控制，使控制更加精确。
变频器输出电流包括两个值：空载电流和力矩电流，输出电流I的值为空栽电流Im和力矩电流It平方和后开2次方。
故空载电流是影响变频器输出电流的主要因素之一。
V/F控制时输出电压与运行频率之比为一定值：即U/F=K（K为常数），P0.12=最大输出电压U，P0.15=基频F。
上图中有个公式，描述转矩、转速、功率之间的关系。
变频器在基频以下运行时，随着速度增快，可以输出恒定的转矩，速度增大不会影响转矩的输出；变频器在基频以上运行时，只能保证输出额定的功率，随着转速增大，变频器不能很好的输出足够大的力；有时候变频器速度更快，高速运行时，处于弱磁区，我们必须设置相应的参数，以便让变频器适应弱磁环境。
速度与出力，高速或者低速时，两者不可兼得，这里有个数据概念：调速范围，指满足额定转矩出力的最低频率与最高频率的比值。
以前一般的VF 控制方式调试范围为1：20~1：40，我司产品V/F控制调速范围可以达到1：100，能够满足更多范围的行业应用。
在开环矢量时可以达到1：200，闭环矢量时达到1：1000，接近伺服的性能。
变频器的控制方式
变化不是很大,所以稳定
工作区的机械特性基本是
平行的,且机械特性较硬，
图8-1 变频调速机械特性
《变频器原理与应用 第2版 》第8章
8.1.3 对额定频率fN以下变频调速特性的修正
1. TKx减小的原因分析
k f (k u k f) U U x xU E x x M T K x
机磁通保持一定,在较宽的调速范围内,电动机的 转矩、效率、功率因数不下降，
《变频器原理与应用 第2版 》第8章
8.1.2 恒U／f控制方式的机械特性
1. 调频比和调压比
调频时,通常都是相对于其额定频率
频频率fx就可以用下式表示：
fN来进行调节的,那么调
8-1
fx=kffN
式中 kf——频率调节比 也叫调频比 ，
然而,这种控制要依赖于精确的电动机数学模型和对 电动机参数的自动识别 ID ，
《变频器原理与应用 第2版 》第8章
8.5 单片机控制
8.5.1 概述 随着微电子工艺水平的提高,微型计算机的性能价格
比显著提高,全数字化变频调速系统大都是以高性能单 片机和数字信号处理器 DSP 等为控制核心来构成整个系 统，专用于电机控制的单片机的出现,使得系统的体积 减小,可靠性大大提高，它们大部分是在16位单片机或 DSP的基础上增加部分特殊的控制功能构成专用的集成 电路,如87C196MC，
各种参数,如I1、r2等经过计算得到的一个转速的实在值,
由这个计算出的转速实在值和给定值之间的差异来调整
iM*和iT*,改变变频器的输出频率和电压，
《变频器原理与应用 第2版 》第8章
8.3.5 使用矢量控制的要求
选择矢量控制模式,对变频器和电动机有如下要求： 1 一台变频器只能带一台电动机， 2 电动机的极数要按说明书的要求,一般以4极电动机为最
变频器的控制常用模式介绍
变频器的控制常用模式介绍随着现代工业的快速发展，电机在工业生产中的应用越来越广泛。
而作为电机控制的重要组成部分，变频器的出现使得电机的控制更加灵活和高效。
在变频器中，控制模式是影响电机运行的关键因素之一。
本文将介绍变频器的控制常用模式。
1. 开环控制模式开环控制模式是最简单和最基础的控制模式之一。
在开环控制模式下，变频器根据给定的频率和电压信号直接控制电机的转速和负载。
然而，这种控制模式并不能对电机的运行状态进行反馈和监控，因此无法实现对电机的精确控制。
2. 闭环控制模式闭环控制模式是一种通过对电机输出信号与实际运行情况进行反馈，从而实现对电机转速和负载的精确控制的模式。
在闭环控制模式下，变频器通过反馈装置（如编码器）获取电机的实际运行状态，并根据差异调整输出信号，实现对电机的反馈控制。
3. 矢量控制模式矢量控制模式是一种较为先进和高级的控制模式，其基本原理是通过分析电机的转子磁通和转速，实现对电机的精确控制。
在矢量控制模式下，变频器能够对电机的电流、转速和转矩进行精确控制，从而实现更高的控制精度和响应速度。
4. 脉宽调制（PWM）控制模式脉宽调制控制模式是一种通过改变脉冲宽度的方式来控制电机转速的模式。
在脉宽调制控制模式下，变频器通过改变电压的脉冲宽度来控制电机的转速。
脉宽调制模式具有控制精度高、响应速度快等优点，在工业生产中得到了广泛的应用。
5. 多点抑制（MPC）控制模式多点抑制控制模式是一种通过对电机的多个参量进行调整和抑制来实现对电机的控制的模式。
多点抑制控制模式具有较高的控制精度和稳定性，能够有效抑制电机在运行过程中的不稳定因素，提高电机的运行效率。
总结：变频器的控制模式包括开环控制、闭环控制、矢量控制、脉宽调制控制和多点抑制控制等多种模式。
不同的控制模式适用于不同的电机应用场景，可以根据具体需求选择合适的控制模式来实现对电机的精确控制和高效运行。
随着科技的不断进步，相信变频器的控制模式将会不断发展和创新，为工业生产带来更多的便利和高效。
