SHT3503 立式设备安装检验记录 模版
设备安装验收记录
SH/T 3503—J302 轴对中记录单位工程名称：设备名称设备位号联轴器型式测量方式□双表□三表□其他检测部位示意图单位：mm联轴器编号径向位移轴向倾斜端面间隙百分表固定位置允许值实测值允许值百分表回转直径实测值允许值实测值a1a2a3a4b1 b2 b3 b4注1：联轴器编号从驱动机侧开始顺序编号。
注2：□有□无，实际轴对中测量曲线图附后。
结论：建设/监理单位总承包单位施工单位专业工程师：日期：年月日专业工程师：日期：年月日施工班组长：质量检查员：专业工程师：日期：年月日SH/T 3503—J303机组轴对中记录工程名称：单位工程名称：设备名称设备位号驱动机轴侧检测部位示意图单位：mm联轴器编号A1—B1 A2—B2 A3—B3联轴器型式轴端距L1、L2、L3允许值实测值检测部位A1 B1 A2 B2a1a2a3a4b1b2b3b4a1a2a3a4b1b2b3b4允许值实测值检测部位A3B3a1a2a3a4b1b2b3b4a1a2a3a4b1b2b3b4允许值实测值注1：联轴器编号从驱动机侧开始顺序编号。
注2：□有□无，实际轴对中测量曲线图附后。
结论：建设/监理单位总承包单位施工单位设备制造厂专业工程师：日期：年月日专业工程师：日期：年月日施工班组长：质量检查员：专业工程师：日期：年月日现场代表：日期：年月日。
最新3503-J314立式、卧式设备安装检验记录汇总
3503-J314立式、卧式设备安装检验记录SH/T3503-J314 立式设备安装记录工程名称：银川宝塔精细化工有限公司技改工程单元名称：10万吨/年催化重整-芳烃抽提核算项目设备名称分子筛干燥罐设备位号D-206/1规格Ф1400×6412×16h基准线注：h为两测点间的距离，取h= 6400 mm。
单位：mm项目测量部位允许值实测值项目测量部位允许值实测值标高偏差0º±5+2支座中心位置偏差0º±5-4 90º±5-3 90º±5 +3180º±5-4 180º±5-2270º±5-4270º±5+3垂直偏差0º/180ºH/1000 4方位偏差0º104 90º/270ºH/1000 3检验结论：设备安装偏差在允差允差范围内，设备安装合格。
建设/ 监理单位总承包单位施工单位专业工程师：日期：年月日专业工程师：日期：年月日专业工程师：质量检查员：施工班组长：日期：年月日SH3503–J303 卧式设备安装记录工程名称：银川宝塔精细化工有限公司技改工程单元名称：10万吨/年催化重整-芳烃抽提核算项目设备名称位号型号及规格滑动端鞍座滑动裕量、螺栓松动核验结果：项目测量部位允许值(mm)实测值(mm) 核验人：年月日项目测量部位允许值(mm)实测值(mm)中心线位置偏X 轴±5Y 轴±5安装标高偏差B ±5 -2 轴向水平B -C L/1000C ±5D -E L/1000D ±5 径向水平B - D 2D/1000E ±5 C - E 2D/1000结论设备安装偏差在允差允差范围内，设备安装合格。
建设 / 监理单位施工单位专业工程师：年月日技术负责人：质量检查员：班（组）长：年月日。
立式设备安装检验记录
立式设备安装检验记录
工程名称：16万吨/年液化气合 成清洁燃料项目
单元名称：装置区设备安装 编号：PTNY-JSSA-SBAZ-001
设备名称
净化风罐设备位号
D-305
规格
①1200X8X5583
注：h为两测点间的距离。单位：mn
项目
测量部位
允许值
实测值
项目
测量部位
允许值
实测值
标咼 偏差
00
±5
2
支座中心 位置偏差
00
±5
-1
90o
±5
-1
900
±5
4
1800
±5
3
1800
±5
2
2700
±5
2
2700
±5
-3
垂直 偏差
00/180o
H/1000
23
方位偏差
00
15
10
900/270 0
H/1000
18
检验结论：符合设计及施工规范验收要求。
建设/监理单位
总承包单位
施工单位
监理专业工程师：
/
规格
①1600X10X5185
注：h为两测点间的距离。单位：mn
项目
测量部位
允许值
实测值
项目
测量部位
允许值
实测值
标咼 偏差
00
±5
4
支座中心 位置偏差
00
±5
-2
90o
±5
-2
900
±5
3
1800
±5
1
1800
±5
2
设备安装检验记录表
SH/T 3503—J326 立式设备安装检验记录单位工程名称：设备名称设备位号规格注：h为两测点间的距离，取h= mm。
单位：mm 项目测量部位允许值实测值项目测量部位允许值实测值标高偏差0º支座中心位置偏差0º90º90º180º180º270º270º垂直偏差0º/180º方位偏差0º90º/270º检验结论：建设/监理单位总承包单位施工单位专业工程师：日期：年月日专业工程师：日期：年月日施工班组长：质量检查员：专业工程师：日期：年月日SH/T 3503—J327 卧式设备安装检验记录单位工程名称：设备名称设备位号规格注1：图中B、C、D、E为设备筒体水平度测量基准点。
注2：设备安装标高测量值为设备基础上的标高基准线到设备支座底板下表面的距离。
注3：轴向水平偏差应低向排液口方向。
注4：L为两端测点间的距离，取L= mm。
单位：mm 项目测量部位允许值实测值项目测量部位允许值实测值支座中心位置偏差纵向纵向水平偏差B-C横向D-E支座标高偏差滑动端横向水平偏差B-D固定端C-E滑动端鞍座滑动裕量滑动端螺母松动核验结果注：滑动端地脚螺栓的双螺母应在设备配管完成后松开，保持与支座板一定间隙后锁紧。
检验结论：建设/监理单位总承包单位施工单位专业工程师：日期：年月日专业工程师：日期：年月日施工班组长：质量检查员：专业工程师：日期：年月日。
立式设备安装记录SHT 3503—J326

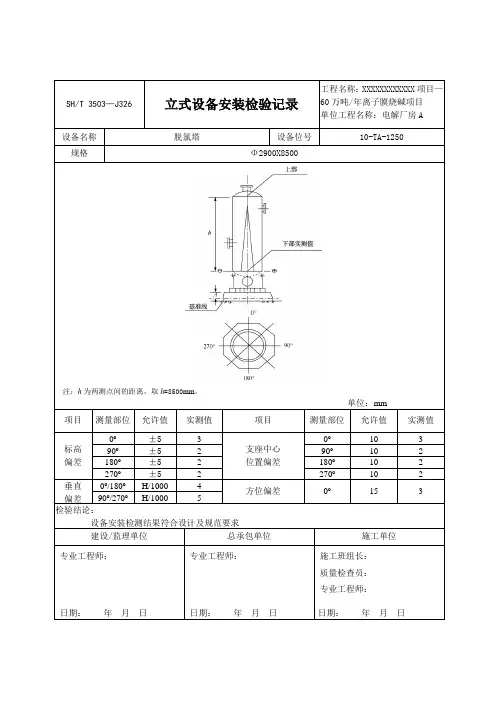

SH/T 3503—J326 立式设备安装检验记录工程名称：XXXXXXXXXXXX项目—60万吨/年离子膜烧碱项目
单位工程名称：电解厂房A
设备名称脱氯塔设备位号10-TA-1250 规格Φ2900X8500
注：h为两测点间的距离，取h=8500mm。
单位：mm
项目测量部位允许值实测值项目测量部位允许值实测值
标高偏差
0º±5 3
支座中心
位置偏差
0º10 3 90º±5 2 90º10 2 180º±5 2 180º10 2 270º±5 2 270º10 2
垂直偏差0º/180ºH/1000 4
方位偏差0º15 3 90º/270ºH/1000 5
检验结论：
设备安装检测结果符合设计及规范要求
建设/监理单位总承包单位施工单位
专业工程师：
日期：年月日专业工程师：
日期：年月日
施工班组长：
质量检查员：
专业工程师：
日期：年月日。
