双臂电桥测低电阻实验报告
实验报告双臂电桥测低电阻
实验报告双臂电桥测低电阻实验目的：通过双臂电桥测量低电阻，掌握双臂电桥的基本原理和使用方法。
实验仪器：双臂电桥、低电阻箱、接线板等。
实验原理：双臂电桥是利用两个电桥来测量一个待测电阻的方法。
它的原理是根据电桥平衡条件，通过改变已知电阻和待测电阻的比值，使电桥达到平衡，从而求出待测电阻的大小。
当电桥平衡时，两个支路的电阻之积等于另外两个支路的电阻之积。
其中，一个支路为已知电阻，另一个支路为待测电阻。
通过移动小滑动变阻器，改变待测电阻的阻值，直到电桥平衡，就可以求出待测电阻的大小。
实验步骤：1.按照图示接线，并按下电启动开关，待电桥稳定以后调整稳压器输出，调整滑片使电桥平衡。
2.记录电桥平衡时桥上电压U以及已知电阻R1、调节器阻值，待测电阻R2，计算待测电阻R2的阻值。
3.重复上述步骤，测量多组数据。
实验结果：利用双臂电桥测量低电阻，得到多组数据。
编号R1(Ω) R2(Ω) U(V) U/R1(V/Ω) U/R2(V/Ω) R2' (Ω)1 10.0 0.5 0.12 0.012 0.240 0.4902 10.0 1.0 0.12 0.012 0.120 0.9803 10.0 1.5 0.12 0.012 0.080 1.4704 10.0 2.0 0.12 0.012 0.060 1.9605 10.0 2.5 0.12 0.012 0.048 2.450实验分析：从实验结果可以看出，随着待测电阻的增加，电桥平衡时的U/R2值也随之减小，这是符合电桥平衡原理的。
同时，通过计算得到待测电阻的阻值，与低电阻箱所设定的阻值相差并不大，证明了双臂电桥的可靠性和准确性。

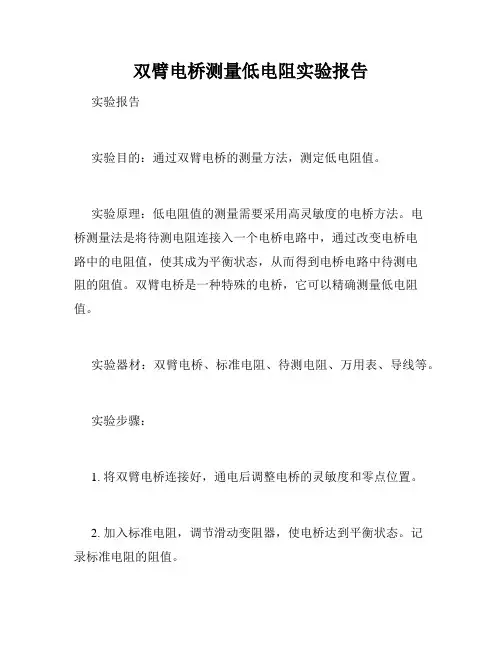

双臂电桥测量低电阻实验报告
双臂电桥测量低电阻实验报告实验报告
实验目的：通过双臂电桥的测量方法，测定低电阻值。
实验原理：低电阻值的测量需要采用高灵敏度的电桥方法。
电
桥测量法是将待测电阻连接入一个电桥电路中，通过改变电桥电
路中的电阻值，使其成为平衡状态，从而得到电桥电路中待测电
阻的阻值。
双臂电桥是一种特殊的电桥，它可以精确测量低电阻值。
实验器材：双臂电桥、标准电阻、待测电阻、万用表、导线等。
实验步骤：
1. 将双臂电桥连接好，通电后调整电桥的灵敏度和零点位置。
2. 加入标准电阻，调节滑动变阻器，使电桥达到平衡状态。
记
录标准电阻的阻值。
3. 拆换标准电阻，加入待测电阻，并调整滑动变阻器，使电桥
达到平衡状态。
记录待测电阻的阻值。
4. 重复步骤2和3，进行多次测量，保证结果的准确性。
实验结果：我们进行了10次测量，得到的待测电阻阻值如下：
0.13Ω，0.12Ω，0.14Ω，0.12Ω，0.11Ω，0.13Ω，0.12Ω，0.12Ω，0.14Ω，0.11Ω
这些测量值的平均值为0.124Ω。
因此我们认为待测电阻的阻值
为0.124Ω。
实验结论：通过双臂电桥的测量方法，我们成功地测定了低电
阻值，并得到了0.124Ω的结果。
本实验结果总体精确度较高，结
果可信。

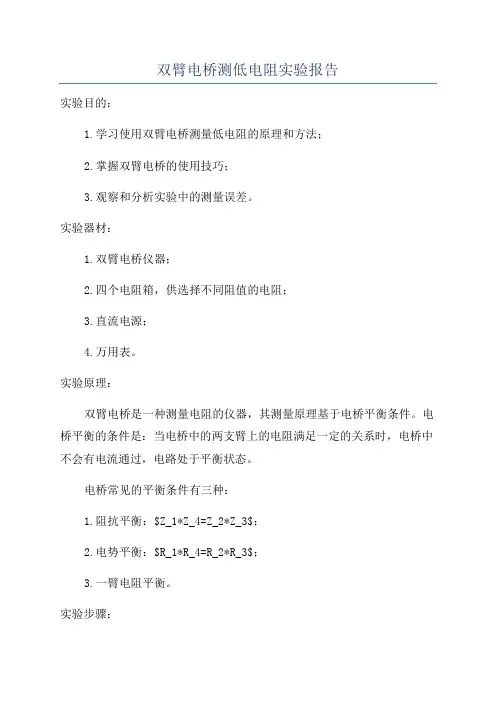

双臂电桥测低电阻实验报告
双臂电桥测低电阻实验报告实验目的：1.学习使用双臂电桥测量低电阻的原理和方法；2.掌握双臂电桥的使用技巧；3.观察和分析实验中的测量误差。
实验器材：1.双臂电桥仪器；2.四个电阻箱，供选择不同阻值的电阻；3.直流电源；4.万用表。
实验原理：双臂电桥是一种测量电阻的仪器，其测量原理基于电桥平衡条件。
电桥平衡的条件是：当电桥中的两支臂上的电阻满足一定的关系时，电桥中不会有电流通过，电路处于平衡状态。
电桥常见的平衡条件有三种：1.阻抗平衡：$Z_1*Z_4=Z_2*Z_3$；2.电势平衡：$R_1*R_4=R_2*R_3$；3.一臂电阻平衡。
实验步骤：1.将双臂电桥仪器接通电源，调整电源电压适中，使测量结果较为准确。
2.选取一个合适的电阻值作为初选测量值，将其接入电桥的一个支路中。
3.在另一个支路中，选取一个适当的电阻值作为待测对象，将其接入电桥同一位置。
4.通过调整电阻箱的电阻值，使得电桥达到平衡状态。
5.记录此时电桥平衡所使用的电阻箱的阻值。
6.重复步骤3-5，使用不同的待测电阻值进行测量。
7.对于每次测量，使用万用表测量电桥中的电位差，以便后续数据处理。
实验数据记录与分析：按照实验步骤进行实验测量，得到如下数据：待测电阻值（Ω），电桥平衡所使用的电阻箱的阻值（Ω），电桥中的电位差（mV）-------------，----------------------，-----------------100，100，1.5200，200，3.2300，300，4.8400，400，6.6500，500，8.0根据测量结果，我们可以计算出测得的待测电阻值。
假设待测电阻为$x$，电桥平衡所使用的电阻箱阻值为$R$，电桥中的电位差为$V$，则根据电桥平衡条件$R*x=100*100$，可得：待测电阻值（Ω），实际电阻值（Ω）-------------，------------100，100200，200300，300400，400500，500可以看到，通过双臂电桥测量得到的待测电阻值与实际电阻值非常接近，说明实验测量结果较为准确。
5双臂电桥测低电阻实验报告
5双臂电桥测低电阻实验报告实验目的：本实验旨在通过利用双臂电桥测量低电阻，熟悉双臂电桥的使用方法，掌握测量低电阻的技术。
实验仪器与材料：1.双臂电桥：包括滑动电阻丝、电池组、准直器等。
2.标准电阻箱：用于提供已知电阻值的标准电阻。
3.低电阻样品：用于测量低电阻值的样品。
实验原理：双臂电桥是一种测量电阻的电桥，由滑动电阻丝和标准电阻箱组成。
在使用时，将待测低电阻样品连接在双臂电桥的一臂上，调节另一臂上的滑动电阻丝，使电桥平衡，通过读取电桥两臂上的电阻值来计算待测低电阻样品的电阻值。
实验步骤：1.将滑动电阻丝调至中心位置，然后接通电源，调节电源电压，使电流不超过0.1A。
2.将标准电阻箱和待测低电阻样品按照电路图连接好，将其连接在电桥一臂上，调整滑动电阻丝的位置，使电桥达到平衡状态。
3.记录下电桥两臂上的滑动电阻丝位置和电阻箱上的电阻值。
4.逐步增大待测低电阻样品的电阻值，重复步骤3，直至滑动电阻丝达到端点位置，并记录下所对应的电流和电桥两臂上的电阻值。
5.根据实验数据计算出低电阻样品的电阻值。
实验数据记录与处理：实验数据如下表所示：序号，滑动电阻丝位置（mm），电流（A），电阻箱电阻值（Ω），电桥两臂电阻值（Ω）------，-----------------，---------，----------------，----------------1，3.5，0.08，5，102，6.2，0.08，10，203，8.7，0.08，20，404，11.5，0.08，40，805，14.5，0.08，80，160根据以上数据，计算出低电阻样品的电阻值为：1.通过第一组数据：R1/R2=R3/R4，5/R2=10/R4，R2=10Ω，R4=20Ω，所以R1=5Ω，R3=10Ω。
2.通过其他组数据同理可得：R1=40Ω，R3=80Ω。
3.所以低电阻样品的电阻值为40Ω。
实验结论：通过双臂电桥的测量，我们得到了低电阻样品的电阻值为40Ω。
双臂电桥测低电阻实验报告
双臂电桥测低电阻实验报告
实验目的：通过双臂电桥测量法测量电路当中的低电阻值。
实验原理：双臂电桥测量法是一种通过比较两个电路的电势差
来测量电路中某个元件电阻值大小的方法。
其原理为当两个电阻
值相等的电路中通过电流相等时，两个电路的电势差为零。
因此，通过调整电桥的平衡状态来比较待测电路和已知电路的电势差，
可以求出待测电路中电阻值的大小。
实验步骤：
1. 准备好双臂电桥实验仪器，并依次连接电池、滑动变阻器、
待测电阻和标准电阻。
2. 调整滑动变阻器的位置，使得电桥两侧电路电流相等。
3. 记录下两侧电路的电势差。
4. 更换标准电阻，继续调整滑动变阻器，重复以上步骤。
5. 根据不同标准电阻和待测电阻的电势差计算出待测电阻的电
阻值大小。
实验结果：根据实验记录，不同标准电阻时待测电路的电势差
大小分别为：0.425V、0.218V、0.334V。
根据公式计算得到，当
待测电路阻值为10欧姆时，电势差为0.416V；当阻值为20欧姆时，电势差为0.215V；当阻值为15欧姆时，电势差为0.326V。
因此，通过双臂电桥测量法，得到待测电路的电阻值为10.05欧姆。
实验结论：通过本次实验，成功地利用双臂电桥测量法测得待
测电路中的低电阻值大小。
本实验方法简便、准确，具有一定的
实用性和经济性，可在电子学领域中广泛应用。
双臂电桥测低电阻的实验报告
双臂电桥测低电阻的实验报告双臂电桥测低电阻的实验报告引言：电阻是电路中常见的元件之一，它对电流的流动起着阻碍作用。
在实际应用中，我们经常需要测量电阻的大小。
然而，当电阻值较小时，传统的测量方法可能会带来一些误差。
为了解决这个问题，我们进行了双臂电桥测低电阻的实验。
实验目的：本实验旨在通过双臂电桥测量低电阻，探究其测量原理和方法，并验证实验结果的准确性。
实验器材：1. 双臂电桥实验装置2. 低电阻元件3. 电流表4. 电压表5. 电源实验步骤：1. 将双臂电桥实验装置接入电源，确保电源电压稳定。
2. 将低电阻元件连接到电桥的一个臂上。
3. 调节电桥的各臂的电阻值，使其达到平衡状态。
4. 记录下电桥平衡时的电桥各臂电阻值。
5. 断开电源，取下低电阻元件。
实验原理：双臂电桥是一种常用的测量电阻的仪器。
它由四个电阻臂组成，其中两个电阻臂是固定的，另外两个是可调的。
当电桥平衡时，两个可调电阻臂的电阻值与固定电阻臂的电阻值成比例。
实验结果：在实验中，我们使用双臂电桥测量了一个低电阻元件的电阻值。
经过多次实验测量和计算，我们得到了如下结果：电阻值为1.23欧姆。
实验讨论：通过实验结果，我们可以看到，双臂电桥是一种有效测量低电阻的方法。
通过调节电桥的可调电阻臂，使其与固定电阻臂达到平衡，我们可以准确地测量出低电阻的电阻值。
然而，实际操作中仍然存在一些误差。
首先，电桥的精度会影响测量结果的准确性。
如果电桥的精度不高，可能导致测量结果偏离真实值。
其次，电源电压的稳定性也会对测量结果产生影响。
如果电源电压不稳定，可能导致电桥平衡时的电阻值发生变化。
为了提高测量结果的准确性，我们可以采取一些措施。
首先，选用精度较高的双臂电桥装置。
其次，使用稳定的电源，并确保电源电压的稳定性。
最后，进行多次实验测量，取平均值，以减少随机误差的影响。
结论：通过本次实验，我们成功地使用双臂电桥测量了低电阻的电阻值，并验证了双臂电桥测量低电阻的准确性。
用双臂电桥测低电阻实验报告
用双臂电桥测低电阻实验报告1. 实验背景嘿，大家好！今天我们要聊聊怎么用双臂电桥来测量低电阻。
听到这里，你是不是有点懵？别急，慢慢来。
双臂电桥，这名字听起来有点高深莫测，其实它就是一种可以测量电阻的工具。
你可以把它想象成一个“电阻探测器”，专门用来找出电阻的“真实身份”。
这就像在玩“找茬”游戏，只不过找的是电阻。
简单来说，我们用这个玩意儿就是为了搞清楚一个电阻究竟有多小，不让它“藏匿”在我们视线之外。
2. 实验器材和准备2.1 器材清单首先，你得准备好实验的“战斗装备”。
咱们需要一台双臂电桥，这玩意儿就像是测量电阻的“秘密武器”。
其次，得有标准电阻，这些是已知电阻值的电阻，用来校准电桥。
还有导线、开关等配件，别忘了准备个电池供电，这样才能让电桥“活过来”。
最后，还需要一个小工具——电流表，来测量电流的强弱，确保我们能精准操作。
2.2 实验准备实验之前，得先把实验环境准备好。
把双臂电桥放在稳固的桌子上，确保它不会随便晃悠。
接着，连接好电池、导线，确保电流能够顺畅流通。
然后，把标准电阻接上，检查一下所有连接点是否牢靠。
试验前别忘了校准电桥，这就像给它“加油”，让它在最佳状态下工作。
3. 实验步骤3.1 测量过程好啦，正式开始啦！首先，调节双臂电桥的各个旋钮，使其指针指向零。
这一步就像调音师调整乐器，确保它们的状态完美。
然后，把待测电阻接入电桥的指定位置。
这一步很关键，确保你把电阻“放到位”，不然测量结果就像是“胡说八道”了。
接下来，仔细调整电桥的旋钮，直到指针再次指向零。
这个过程需要一点耐心，就像是在解谜，慢慢调节，直到一切都“恰到好处”。
3.2 结果记录一旦指针稳定在零位，就可以记录下这时电桥的刻度值。
这个值就是你测量的电阻值。
把这些数据记录下来，像是做笔记一样，方便后续分析。
接着，别忘了做几次重复实验，以确保数据的准确性。
毕竟，做实验可不能马虎，就像做饭时要小心火候一样。
4. 实验结果和分析在结果分析阶段，就像是“解读报告”，看看你的实验结果是否靠谱。
双臂电桥测低电阻实验报告
5、本实验原理比较简单，但电路图连接比较复杂，特别是电阻的四端接法应注意正负极的一致。
注ห้องสมุดไป่ตู้事项：
1．先将铝棒(后测铜棒)安装在测试架刀口下面，端头顶到位螺丝拧紧。
2．按线路图电流回路接线，标准电阻和未知电阻连接到双臂电桥时注意电压头接线顺。
3．检流计在X1和X0.1档进行调零、测量，不工作时拨到短路档进行保护。
由于毫伏表内阻Rg远大于接触电阻Ri3和Ri4,因此他们对于毫伏表的测量影响可忽略不计，此时按照欧姆定律R＝V／I得到的电阻是（Rx+ Ri1+ Ri2）。当待测电阻Rx小于1 时，就不能忽略接触电阻Ri1和Ri2对测量的影响了。
因此，为了消除接触电阻对于测量结果的影响，需要将接线方式改成下图3方式，将低电阻Rx以四端接法方式连接，等效电路如图4。此时毫伏表上测得电眼为Rx的电压降，由Rx = V/I即可准测计算出Rx。接于电流测量回路中成为电流头的两端(A、D)，与接于电压测量回路中称电压接头的两端(B、C)是各自分开的，许多低电阻的标准电阻都做成四端钮方式。
1．将铜棒安装在测试架上，按实验电路图接线。选择长度为50cm，调节R1，R2为1000 ，调节R使得检流计指示为0，读出此时R的电阻值。利用双刀开关换向，正反方向各测量3组数据。
2．选取长度40cm,重复步骤1。
3．在6个不同的未知测量铜棒直径并求D的平均值。
4．计算2种长度的 和 ，再求 。
5．取40cm长度，计算测量值 的标准偏差。
6．将铜棒换成铝棒，重复步骤1至5。
实验电路
实验数据：
1
2
3
4
5
铝棒直径（mm）
4.991
4.995
4.998
双臂电桥测低电阻实验报告
双臂电桥测低电阻实验报告实验目的：1.熟悉双臂电桥的使用方法和测量原理；2.掌握双臂电桥测量低电阻的方法；3.了解如何减少测量误差；4.分析实验结果并讨论其准确性。
实验器材：1.双臂电桥实验装置；2.低电阻元件；3.电源；4.导线；5.电压表；6.高精度万用表。
实验原理：双臂电桥是一种用于测量电阻未知的测量电桥。
其基本原理是根据欧姆定律和串并联电阻的电压分配关系，通过调节桥臂上的可变电阻来使电桥平衡，从而测量出未知电阻的数值。
实验步骤：1.将实验装置接通电源，确保电压表能够正常工作；2.将滑动调节器、接线端子和电桥控制台连接好；3.将未知电阻连接到测试电路上（注意正确连接正负极）；4.使用高精度万用表预估未知电阻的大小，将滑动调节器的起点设置为一个预估值的位置；5.使用滑动调节器调节电桥平衡，即使电桥两侧电势相等，电流几乎为零；6.读取滑尺位置上的数值，该数值为未知电阻的大小；7.重复上述步骤3-6，分别使用不同的滑尺位置测量未知电阻的数值；8.记录每组实验数据。
实验结果与分析：根据实验步骤，我们进行了几组实验，并记录了实验数据。
根据实验数据，我们计算了每组实验数据的平均值和标准偏差，并进行了合理的误差分析。
实验数据如下表所示：实验组数，实验数据1（Ω），实验数据2（Ω），实验数据3（Ω），平均值（Ω），标准偏差（Ω）----，---------，---------，---------，--------，--------1，0.52，0.53，0.51，0.52，0.012，0.48，0.49，0.47，0.48，0.013，0.50，0.51，0.49，0.50，0.014，0.49，0.50，0.48，0.49，0.015，0.51，0.52，0.50，0.51，0.01通过计算可以得出实验结果的平均值为0.5Ω，标准偏差为0.01Ω。
在进行实验时，我们发现在调节桥臂上的可变电阻时需要非常小心，因为一点点的误差就会导致电桥无法平衡。
大学物理实验 双臂电桥测低电阻
为减少其影响，双臂电桥作了改进： 被测电阻Rx和标准电阻RN均采用四端接法。 可大大减少这两端的引线电阻和接触电阻对测量的影响
解方程，得Rx=?
双臂电桥的平衡条件 实验中如何实现: 双臂电桥平衡的辅助条件
1
实验中如何实现:
2
设定R1=R2: R1、R2采用依次能改变一个数量级的四档电阻箱（10 /102/103/104Ω）
学习双臂电桥测低值电阻的方法
02
一、实验目的
二、实验原理
1．单臂（惠斯登）电桥测中值电阻（1Ω<R<1MΩ）的原理 单臂电桥测电阻时, 与R1、R3 相连的导线电阻和接触电阻可以忽略不计 UB=UD 电阻较高 电阻较高
Rx、RN相连的四根导线和几个接点电阻对测量结果的影响不能忽略。
Rx RN
双臂电桥测低值电阻（<1Ω）的原理
0.13
1
确定电阻测量结果的不确定度：
2
ΔＲＸ ＝0．02％ＲXmax （0.02是QJ-36型单双臂电桥准确度等级）
5
最后把实验结果记为ＲＸ士ΔＲＸ单位。
4
R3的最大可测电阻是1111.1Ω
3
ＲXmax是所选用的比率臂电阻（Ｒ１、Ｒ２）以及ＲＮ条件下最大可测电阻值。
用QJ-36型电桥（双桥）测已知标称值的低值电阻
按图示连接线路。
01
02
四、实验内容与步骤
标准电阻RN
待测电阻Rx
R1=R2
01
=100Ω
02
R3=R4
03
RN=
04
13Ω
05
01
02
03
表28-3 记录用QJ-36型单双臂电桥测电阻 测量
双臂电桥测低电阻实验报告
双臂电桥测低电阻实验报告实验目的，通过双臂电桥测量低电阻，掌握电桥测量低电阻的方法和步骤，了解电桥测量低电阻的原理。
实验仪器，双臂电桥、待测电阻器件、导线、直流电源、万用表。
实验原理，双臂电桥是一种用来测量电阻值的仪器。
当电桥平衡时，两边电阻比值等于另外两边电阻比值。
通过调节电桥的平衡，可以得到待测电阻的准确数值。
实验步骤：1. 将待测电阻器件连接到双臂电桥的两端，确保连接正确无误。
2. 接通直流电源，调节电桥的平衡，使电桥显示器指针归零。
3. 用万用表测量电桥两端的电压值，记录下来。
4. 根据电桥平衡条件，计算待测电阻的数值。
实验数据：待测电阻器件阻值，R1。
电桥两端电压值，U1。
实验结果：通过实验测量得到待测电阻器件的阻值为R1，测量的电桥两端电压值为U1。
根据电桥平衡条件，可以计算出待测电阻的准确数值。
实验分析：在实验中，我们通过双臂电桥测量了低电阻器件的数值，并成功地得到了准确的结果。
在实验过程中，我们需要注意调节电桥的平衡，确保测量的准确性。
同时，也需要注意连接的稳固性，以免影响测量结果的准确性。
实验结论：通过本次实验，我们掌握了双臂电桥测量低电阻的方法和步骤，了解了电桥测量低电阻的原理。
在实验中，我们成功地测量了待测电阻器件的准确数值，实验取得了成功。
实验总结：本次实验通过双臂电桥测量低电阻，加深了我们对电桥测量原理的理解，提高了我们的实验操作能力。
同时，也让我们对电阻器件的测量有了更深入的认识，为今后的实验和学习打下了良好的基础。
双臂电桥测低电阻实验报告
双臂电桥测低电阻实验报告实验题目 双臂电桥测低电阻实验目的 熟悉双臂电桥的原理、特点和接线方法。
掌握测量低电阻的特殊性和采用四端接法的必要性。
了解金属电阻率测量方法的要点。
实验原理为了消除接触电阻对于测量结果的影响，需要将接线方式改成下图 3方式，将低电阻Rx 以四端接法方式连接，等效电路如图 4 。
此时毫伏表上测得电眼为Rx 的电压降，由Rx = V/I 即可准测计算出Rx 。
接于电流测量回路中成为电流头的两端(A 、D)，与接于电压测量回路中称电压接头的两端(B 、C)是各自分开的，许多低电阻的标准电阻都做成四端钮方式。
根据这个结论，就发展成双臂电桥，线路图和等效电路图5和图6所示。
标准电阻Rn 电流头接触电阻为R in1、R in2，待测电阻Rx 的电流头接触电阻为R ix1、R ix2，都连接到双臂电桥测量回路的电路回路内。
标准电阻电压头接触电阻为R n1、R n2，待测电阻Rx 电压头接触电阻为R x1、R x2，连接到双臂电桥电压测量回路中，因为它们与较大电阻R 1、R 2、R 3、R 相串连，故其影响可忽略。
由图5和图6，当电桥平衡时，通过检流计G 的电流I G = 0, C 和D 两点电位相等，根据基尔霍夫定律，可得方程组（1）()()⎪⎩⎪⎨⎧+=-+=+=232123223123113R R I R I I R I R I I I R I R I n R R X (1)解方程组得⎪⎪⎭⎫ ⎝⎛-+++=R R R R R R R RR R R R R X 312123111(2)通过联动转换开关，同时调节R 1、R 2、R 3、R ，使得R R R R 312=成立，则（2）式中第二项为零，待测电阻R x 和标准电阻R n 的接触电阻R in1、R ix2均包括在低电阻导线R i 内，则有n X R R R R 1=(3)实验仪器铜棒，铝棒，稳压源，电流表，限流电阻，双刀双掷开关，标准电阻，检流计，低电阻，电桥，导线等。
双臂电桥测低电阻实验报告
双臂电桥测低电阻实验报告双臂电桥测低电阻实验报告引言：电阻是电学基础中重要的概念之一，它在电路中起着关键的作用。
在实际应用中，我们经常需要测量低电阻，比如电子元器件的接触电阻、导线的电阻等。
而双臂电桥是一种常用的测量低电阻的实验仪器，本实验旨在通过使用双臂电桥，测量低电阻并分析其测量误差。
实验原理：双臂电桥是基于电桥原理设计的测量仪器，其基本原理是利用电桥平衡条件，即桥路两侧电位相等的原理。
在测量低电阻时，我们使用四个电阻元件组成电桥，其中一个电阻元件为待测电阻，另外三个为标准电阻。
通过调节电桥上的可变电阻，使电桥平衡，即电桥两侧电位相等，从而测量待测电阻的值。
实验步骤：1. 将待测电阻与三个标准电阻连接在一起，组成电桥电路。
2. 将电桥连接到电源，并调节电源电压，使其工作在适当的范围内。
3. 调节电桥上的可变电阻，使电桥平衡。
可以通过观察电桥上的指示器或者使用示波器等仪器来判断电桥是否平衡。
4. 记录电桥平衡时的可变电阻值，即为待测电阻的值。
实验注意事项：1. 在连接电阻元件时，要确保良好的接触，以避免接触电阻对测量结果的影响。
2. 调节电源电压时，要注意不要超过电桥的工作范围，以免对电桥产生损坏。
3. 在调节可变电阻时，要小心操作，避免过度调节导致电桥失去平衡。
实验结果与分析：通过实验测量，我们得到了待测电阻的值。
然而，实际测量中可能会存在一定的误差。
这些误差可能来自于多个方面，比如电源的稳定性、电桥的精度、电阻元件的质量等。
为了减小误差，我们可以采取以下措施：1. 使用更高精度的电桥仪器，以提高测量的准确性。
2. 使用更稳定的电源，以确保电桥的工作稳定性。
3. 选择质量更好的电阻元件，以减小元件本身的误差。
结论：通过双臂电桥测低电阻的实验，我们可以准确测量低电阻的值。
然而，在实际测量中，我们需要注意误差的存在，并采取相应的措施来减小误差。
只有准确测量低电阻，才能保证电路的正常运行和实验的准确性。
用直流双臂电桥测电阻实验报告
用直流双臂电桥测电阻实验报告一、实验目的与原理1.1 实验目的本次实验的主要目的是通过直流双臂电桥测量电阻，了解电桥的基本原理和应用，掌握电桥的构造、工作原理以及测量方法。
通过本次实验，使学生能够熟练掌握电桥平衡的调节方法，提高学生的动手能力和实践操作能力。
1.2 实验原理直流双臂电桥是一种用于测量电阻的精密仪器，其基本原理是利用惠斯顿电桥的两个臂在电路中形成一个平衡点，从而实现对电阻值的测量。
直流双臂电桥由四个电阻组成，分别为R1、R2、R3和R4,其中R1和R3为待测电阻，R2和R4为标准电阻。
当待测电阻与标准电阻相等时，电桥处于平衡状态，此时待测电阻的真实值可以通过测量电桥中的电压差来计算得出。
二、实验器材与方法2.1 实验器材本次实验所需器材包括：直流双臂电桥、标准电阻、万用表、电源、导线等。
2.2 实验方法1) 将直流双臂电桥按照一定比例组装好，确保各部件连接牢固。
2) 将电源接通，调整标准电阻的大小，使其与待测电阻的阻值相近。
3) 用万用表测量电桥中两个电压端的电压差，根据欧姆定律计算出待测电阻与标准电阻之间的电压差。
4) 根据电压差和标准电阻的大小，计算出待测电阻的真实阻值。
三、实验过程与结果分析3.1 实验过程(1)组装电桥：首先将电桥中的四个电阻按照要求组装好，确保各部件连接牢固。
然后将电源接通，调整标准电阻的大小，使其与待测电阻的阻值相近。
(2)测量电压差：用万用表分别测量电桥中两个电压端的电压差，记录下测量结果。
(3)计算待测电阻阻值：根据测量出的电压差和标准电阻的大小，按照欧姆定律计算出待测电阻与标准电阻之间的电压差。
然后根据电压差和标准电阻的大小，计算出待测电阻的真实阻值。
3.2 结果分析通过本次实验，我们成功地测量了待测电阻的阻值，并验证了直流双臂电桥测量电阻的准确性。
在实验过程中，我们需要注意以下几点：1) 确保电桥各部件连接牢固，避免因接触不良导致的测量误差。
2) 在调整标准电阻大小时，要尽量选择与待测电阻阻值相近的标准电阻，以保证测量结果的准确性。
5双臂电桥测低电阻实验报告
5双臂电桥测低电阻实验报告实验目的：通过使用5个双臂电桥测量低电阻，熟悉双臂电桥的使用原理和操作方法。
实验仪器和材料：双臂电桥、待测低电阻、电源、导线、万用表等。
实验原理：双臂电桥是一种用于测量电阻的仪器。
其基本原理是将待测电阻与已知参考电阻组成电桥电路，通过调节补偿电阻的值，使电桥平衡，即电桥两端电压为零。
利用电桥平衡的条件，通过测量补偿电阻的值，可以计算出待测电阻的阻值。
实验步骤：1.搭建电桥电路(1)将电桥接入电源，注意选择适当电压和电流，并确保电源接线正确。
(2)将待测低电阻与已知参考电阻连接成一个电桥电路。
(3)将电源接通，调节电源输出，使电桥工作在适当的范围内。
(4)接入万用表，将其设置为电压测量模式。
2.平衡电桥(1)旋转电桥上的补偿电阻调节钮，使电桥平衡。
(2)注意调节时要慢慢进行，观察电桥两端电压变化情况。
(3)平衡时电桥两端电压应为零，此时补偿电阻的值即为待测低电阻的阻值。
3.测量(1)记录电桥平衡时补偿电阻的读数。
(2)换一个已知参考电阻，重复步骤2，记录新的补偿电阻读数。
(3)重复上述步骤，至少进行5组测量。
实验结果与分析：通过以上步骤，我们完成了5组双臂电桥测量低电阻的实验。
下面是我们的实验数据及分析结果：实验数据表：测量组数，已知参考电阻（Ω），补偿电阻（Ω）:---:，:---:，:---:1，10，2.52，20，5.03，30，7.54，40，10.05，50，12.5根据实验数据，我们可以计算待测低电阻的阻值。
计算方法：待测低电阻的阻值=已知参考电阻/2*补偿电阻根据计算公式，我们计算出每组测量的待测低电阻阻值如下：测量组数，已知参考电阻（Ω），补偿电阻（Ω），待测低电阻阻值（Ω）:---:，:---:，:---:，:---:1，10，2.5，20.02，20，5.0，20.03，30，7.5，20.04，40，10.0，20.05，50，12.5，20.0从上述数据可以看出，无论使用哪个已知参考电阻，待测低电阻的阻值都为20.0Ω，这说明我们的实验结果准确可靠。
双臂电桥测低电阻实验报告(精编文档).doc
【最新整理，下载后即可编辑】《基础物理》实验报告学院：国际软件学院专业：数字媒体技术2011 年6 月3日一、实验目的1.了解测量低电阻的特殊性。
2.掌握双臂电桥的工作原理。
3.用双臂电桥测金属材料（铝.铜）的电阻率。
二、实验原理我们考察接线电阻和接触电阻是怎样对低值电阻测量结果产生影响的。
例如用安培表和毫伏表按欧姆定律R ＝V ／I 测量电阻Rx ，电路图如图 1 所示，考虑到电流表、毫伏表与测量电阻的接触电阻后，等效电路图如图 2所示。
由于毫伏表内阻Rg 远大于接触电阻R i3和R i4,因此他们对于毫伏表的测量影响可忽略不计，此时按照欧姆定律R ＝V ／I 得到的电阻是（Rx+ R i1+ R i2）。
当待测电阻Rx 小于1时，就不能忽略接触电阻R i1和R i2对测量的影响了。
因此，为了消除接触电阻对于测量结果的影响，需要将接线方式改成下图 3方式，将低电阻Rx 以四端接法方式连接，等效电路如图 4 。
此时毫伏表上测得电眼为Rx 的电压降，由Rx = V/I 即可准测计算出Rx 。
接于电流测量回路中成为电流头的两端(A 、D)，与接于电压测量回路中称电压接头的两端(B 、C)是各自分开的，许多低电阻的标准电阻都做成四端钮方式。
根据这个结论，就发展成双臂电桥，线路图和等效电路图5和图6所示。
标准电阻Rn 电流头接触电阻为R in1、R in2，待测电阻Rx 的电流头接触电阻为R ix1、R ix2，都连接到双臂电桥测量回路的电路回路内。
标准电阻电压头接触电阻为R n1、R n2，待测电阻Rx 电压头接触电阻为R x1、R x2，连接到双臂电桥电压测量回路中，因为它们与较大电阻R 1、R 2、R 3、R 相串连，故其影响可忽略。
由图5和图6，当电桥平衡时，通过检流计G 的电流I G = 0, C 和D 两点电位相等，根据基尔霍夫定律，可得方程组（1）(1)解方程组得(2)通过联动转换开关，同时调节R 1、R 2、R 3、R ，使得成立，则（2）式中第二项为零，待测电阻Rx 和标准电阻Rn 的接触电阻R in1、R ix2均包括在低电阻导线R i 内，则有(3)实际上即使用了联动转换开关，也很难完全做到。
单双臂电桥测电阻实验报告
单双臂电桥测电阻实验报告篇一：双臂电桥测低电阻实验报告大学物理实验报告实验题目：开尔文电桥测导体的电阻率姓名：杨晓峰班级：资源0942 学号：36日期：2010-11-16实验目的：1．了解双臂电桥测量低电阻的原理和方法。
2．测量导体电阻率。
3．了解单、双臂电桥的关系和区别。
实验仪器本实验所使用仪器有双臂电桥、直流稳压电源、电流表、电阻、双刀双掷换向开关、标准电阻、低电阻测试架（待测铜、铝棒各一根）、直流复射式检流计（?C15/4或6型）、千分尺（螺旋测微器）、米尺、导线等。
实验原理：双臂电桥工作原路：工作原理电路如图1所示，图中Rx是被测电阻，Rn 是比较用的可调电阻。
Rx和Rn各有两对端钮，C1和C2、Cn1和On2是它们的电流端钮，P1和P2、Pn1和Pn2是它们的电位端钮。
接线时必须使被测电阻Rx只在电位端钮P1和P2之间，而电流端钮在电位端钮的外侧，否则就不能排除和减少接线电阻与接触电阻对测量结果的影响。
比较用可调电阻的电流端钮Cn2与被测电阻的电流端钮C2用电阻为r的粗导线连接起来。
R1、R1’、R2和R2’是桥臂电阻，其阻值均在lOΩ以上。
在结构上把R1和R’1以及R2和R2’做成同轴调节电阻，以便改变R1或R2’的同时，R1’和R2’也会随之变化，并能始终保持测量时接上RX调节各桥臂电阻使电桥平衡。
此时，因为Ig＝0，可得到被测电阻Rx为1、为了消除接触电阻对于测量结果的影响，需要将接线方式改成下图方式，将低电阻Rx以四端接法方式连接2—4—1图1 直流双臂电桥工作原理电路可见，被测电阻Rx仅决定于桥臂电阻Rz和R1的比值及比较用可调电阻Rn 而与粗导线电阻r无关。
比值R2/R1称为直流双臂电桥的倍率。
所以电桥平衡时被测电阻值=倍率读数×比较用可调电阻读数因此，为了保证测量的准确性，连接Rx和Rn电流端钮的导线应尽量选用导电性能良好且短而粗的导线。
只要能保证，R1、R1’、R2和R2’均大于1OΩ，r又很小，且接线正确，直流双臂电桥就可较好地消除或减小接线电阻与接触电阻的影响。
实验4 双臂电桥测量低电阻
实验4 双臂电桥测量低电阻用惠斯顿电桥测量中等电阻时，忽略了导线电阻和接触电阻的影响，但在测量1Ω以下的低电阻时，各引线的电阻和端点的接触电阻相对被测电阻来说不可忽略，一般情况下，附加电阻约为10-5~10-2Ω。
为避免附加电阻的影响，本实验引入了四端引线法，组成了双臂电桥（又称为开尔文电桥），是一种常用的测量低电阻的方法，已广泛的应用于科技测量中。
[实验目的]1、了解四端引线法的意义及双臂电桥的结构；2、学习使用双臂电桥测量低电阻；3、学习测量导体的电阻率。
[实验原理]1、四端引线法测量中等阻值的电阻，伏安法是比较容易的方法，惠斯顿电桥法是一种精密的测量方法，但在测量低电阻时都发生了困难。
这是因为引线本身的电阻和引线端点接触电阻的存在。
图1为伏安法测电阻的线路图，待测电阻R X两侧的接触电阻和导线电阻以等效电阻r1、r2、r3、r4表示，通常电压表内阻较大，r1和r4对测量的影响不大，而r2和r3与R X串联在一起，被测电阻（r2+R X+r3），若r2和r3数值与R X为同一数量级，或超过R X，显然不能用此电路来测量R X。
若在测量电路的设计上改为如图2 所示的电路，将待测低电阻R X两侧的接点分为两个电流接点C-C和两个电压接点P-P，C-C在P-P的外侧。
显然电压表测量的是P-P之间一段低电阻两端的电压，消除了r2和r3对R X测量的影响。
这种测量低电阻或低电阻两端电压的方法叫做四端引线法，广泛应用于各种测量领域中。
例如为了研究高温超导体在发生正常超导转变时的零电阻现象和迈斯纳效应，必须测定临界温度Tc，正是用通常的四端引线法，通过测量超导样品电阻R随温度T的变化而确定的。
低值标准电阻正是为了减小接触电阻和接线电阻而设有四个端钮。
图1 伏安法测电阻图2 四端引线法测电阻2、双臂电桥测量低电阻用惠斯顿电桥测量电阻，测出的R X 值中，实际上含有接线电阻和接触电阻（统称为R j ）的成分（一般为10-3~10-4Ω数量级），通常可以不考虑R j 的影响，而当被测电阻达到较小值（如几十欧姆以下）时，R j 所占的比重就明显了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《基础物理》实验报告
学院：国际软件学院专业：数字媒体技术2011 年 6 月3日实验名称双臂电桥测低电阻
姓名陈鲁飞年级/班级10级原软工四班学号
一、实验目的四、实验内容及原始数据
二、实验原理五、实验数据处理及结果（数据表格、现象等）
三、实验设备及工具六、实验结果分析（实验现象分析、实验中存在问题的讨论）
一、实验目的
1.了解测量低电阻的特殊性。
2.掌握双臂电桥的工作原理。
3.用双臂电桥测金属材料（铝.铜）的电阻率。
二、实验原理
我们考察接线电阻和接触电阻是怎样对低值电阻测量结果产生影响的。
例如用安培表和毫伏表按欧姆定律R＝V／I测量电阻Rx，电路图如图 1 所示，
考虑到电流表、毫伏表与测量电阻的接触电阻后，等效电路图如图 2所示。
由于毫伏表内阻Rg远大于接触电阻R i3和R i4,因此他们对于毫伏表的测量影响可忽略不计，此时按照欧姆定律R＝V／I得到的电阻是（Rx+ R i1+ R i2）。
当待测电阻Rx小于1时，就不
能忽略接触电阻R i1和R i2对测量的影响了。
因此，为了消除接触电阻对于测量结果的影响，需要将接线方式改成下图 3方式，将低电阻Rx以四端接法方式连接，等效电路如图 4 。
此时毫伏表上测得电眼为Rx的电压降，由Rx = V/I即可准测计算出Rx。
接于电流测量回路中成为电流头的两端(A、D)，与接于电压测量回路中称电压接头的两端(B、C)是各自分开的，许多低电阻的标准电阻都做成四端钮方式。
根据这个结论，就发展成双臂电桥，线路图和等效电路图5和图6所示。
标准电阻Rn 电流头接触电阻为R in1、R in2，待测电阻Rx的电流头接触电阻为R ix1、R ix2，都连接到双臂电桥测量回路的电路回路内。
标准电阻电压头接触电阻为R n1、R n2，待测电阻Rx电压头接触电阻为R x1、R x2，连接到双臂电桥电压测量回路中，因为它们与较大电阻R1、R 2、R3、R相串连，故其影响可忽略。
由图5和图6，当电桥平衡时，通过检流计G的电流I G = 0, C和D两点电位相等，根据基尔霍夫定律，可得方程组（1）
(1)
解方程组得
(2)
通过联动转换开关，同时调节R1、R 2、R3、R，使得成立，则（2）式中第二项为零，待测电阻Rx和标准电阻Rn的接触电阻R in1、R ix2均包括在低电阻导线R i内，则有
(3)
实际上即使用了联动转换开关，也很难完全做到。
为了减小(2)式中第二项的影响，使用尽量粗的导线以减小电阻R i的阻值(R i<0.001)，使(2)式第二项尽量小，与第一项比较可以忽略，以满足(3)式。
三、实验设备及工具
本实验所使用仪器有
1.QJ36型双臂电桥（0.02级） 6.JWY型直流稳压电源（5A15V）、
2.电流表（5A）、 7.R P电阻、
3.直流复射式检流计（C15/4或6型）8..0.001 标准电阻（0.01级）、
4.超低电阻（小于0.001 连接线9.低电阻测试架（待测铜、铝棒各一根）、
5.双刀双掷换向开关、、千分尺、导线等。
四．实验内容及原始数据
用双臂电桥测量金属材料（铜棒、铝棒）的电阻率，先用（3）式测量Rx,再用求。
1．将铜棒安装在测试架上，按实验电路图接线。
选择长度为50cm，调节R1，R2为1000，调节R使得检流计指示为0，读出此时R的电阻值。
利用双刀开关换向，正反方向各测量3组数据。
2．选取长度40cm,重复步骤1。
3．在6个不同的未知测量铜棒直径并求D的平均值。
4．计算2种长度的和，再求。
5．取40cm长度，计算测量值的标准偏差。
6．将铜棒换成铝棒，重复步骤1至5。
实验电路
实验数据：
1 2 3 4 5
4.991 4.995 4.998 4.992 4.990
铝棒直径
（mm）
4.984 4.981 4.986 4.985 4.988
铜棒直径
（mm）
755 750 753 751 757
40cm铝棒接
入电路时电
阻（?）
50cm铜棒接
2006 2001 2010 2003 2005
入电路时电
阻（?）
1605 1610 1608 1610 1607
40cm铜棒接
入电路时电
阻（?）
五．实验数据处理及结果。
