公路立体交叉设计

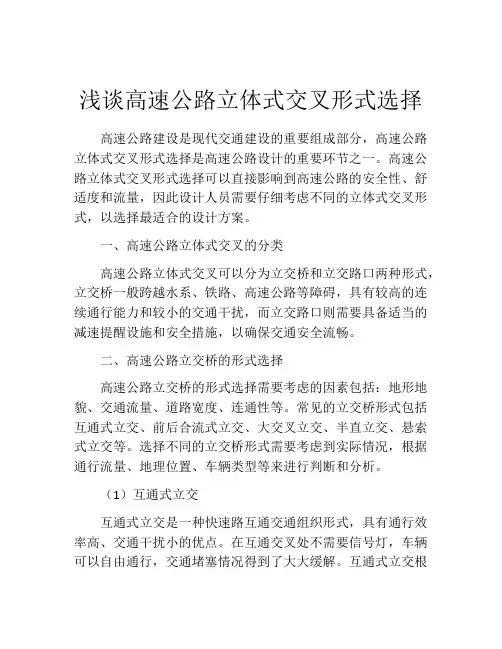

浅谈高速公路立体式交叉形式选择
浅谈高速公路立体式交叉形式选择高速公路建设是现代交通建设的重要组成部分，高速公路立体式交叉形式选择是高速公路设计的重要环节之一。
高速公路立体式交叉形式选择可以直接影响到高速公路的安全性、舒适度和流量，因此设计人员需要仔细考虑不同的立体式交叉形式，以选择最适合的设计方案。
一、高速公路立体式交叉的分类高速公路立体式交叉可以分为立交桥和立交路口两种形式，立交桥一般跨越水系、铁路、高速公路等障碍，具有较高的连续通行能力和较小的交通干扰，而立交路口则需要具备适当的减速提醒设施和安全措施，以确保交通安全流畅。
二、高速公路立交桥的形式选择高速公路立交桥的形式选择需要考虑的因素包括：地形地貌、交通流量、道路宽度、连通性等。
常见的立交桥形式包括互通式立交、前后合流式立交、大交叉立交、半直立交、悬索式立交等。
选择不同的立交桥形式需要考虑到实际情况，根据通行流量、地理位置、车辆类型等来进行判断和分析。
（1）互通式立交互通式立交是一种快速路互通交通组织形式，具有通行效率高、交通干扰小的优点。
在互通交叉处不需要信号灯，车辆可以自由通行，交通堵塞情况得到了大大缓解。
互通式立交根据布局可分为“中央隔离带”和“分隔式”两种类型，其中“中央隔离带”是采用一条中央隔离带将两个方向的匝道分开，而“分隔式”则是将每个匝道分开成不同的匝道组合。
（2）前后合流式立交前后合流式立交是一种快速路的常规交叉方式，车辆可以在交叉处通过加速或减速实现换道。
前后合流式立交一般适用于流量较小的快速路交叉口，而当流量较大时，在选择前后合流式立交时需要考虑将驶入口和驶出口之间的距离增加以缩小速度差距，增强快速路的运行安全性。
（3）大交叉式立交大交叉式立交是一种组合式交叉，通过将不同形式的互通、前后合流、直交、隧道等方式进行整合，形成了一种适用范围更广、性能更好的立交形式。
大交叉式立交需要根据实际交叉处的情况来进行构建，采用合理的布局和设计，避免车辆借道抄近路和突然变道等不安全行为。
高速公路互通式立体交叉的设计-以泸州某高速公路为例
高速公路互通式立体交叉的设计-以泸州某高速公路为例[摘要]互通式立体交叉的设置对整个公路网至关重要，合理的互通式立体交叉设置才能使公路发挥最大的社会经济效益，本文以具体高速公路项目为例，从互通式立体交叉的设置原则、选型、方案设计等方面分析，设计出科学、合理、可行的互通式立体交叉方案。
[关键词]设置原则间距交通量出入口0引言随着经济的快速发展，泸州市高速公路建设步伐逐渐加快，高速公路延线会与相邻的高速公路、一级公路、二级公路和市政道路等交叉，交叉型式主要有互通式立体交叉和分离式立体交叉，其中互通式立体交叉较为复杂。
本文以泸州某高速公路的设计为例，研究高速公路互通式立体交叉的方案。
1高速公路项目概况本项目位于泸州市，区域内的隆纳高速公路发、厦蓉高速公路、成自泸赤高速公路等均已建成通车，项目路线起点接泸州市泸县境内隆纳高速公路，延线经得胜镇、玄滩镇、毗卢镇等乡镇，向东布设止于毗卢镇，路线全长约41.6Km。
本项目设计速度采用100km/h，按双向四车道高速公路标准修建，路基宽度26m。
为带动及加速沿线地区经济的发展，依据各路段的交通量调查及预测，结合路网和城镇规划，立体交叉处地形、环境、收费管理等因素，并征求当地政府意见，本项目分别在隆纳高速、荣泸高速、得胜镇、毗卢镇等乡镇共设置7处互通式立体交叉。
2互通式立体交叉方案研究设计2.1互通式立体交叉一般设置原则互通式立体交叉的设置对整个公路网至关重要，合理的设置才能使公路发挥最大的社会经济效益，互通式立体交叉的布设应综合考虑交通量、远景规划及其在公路网中的作用，并结合地形地质、投资等因素确定，主要有如下方面：1.相交道路性质：互通式立体交叉的设置考虑相交道路的等级及任务。
高速公路与干线公路相交处应设置互通式立体交叉。
2.互通式立体交叉间距：一般地区互通式立体交叉的间距最小为4公里，最大为30公里。
3.地形地质条件：互通式立体交叉的布设应考虑地形地质等条件，一般应选择地势平坦开阔、地质良好、拆迁较少及相交道路具有较高的平纵线形指标处。

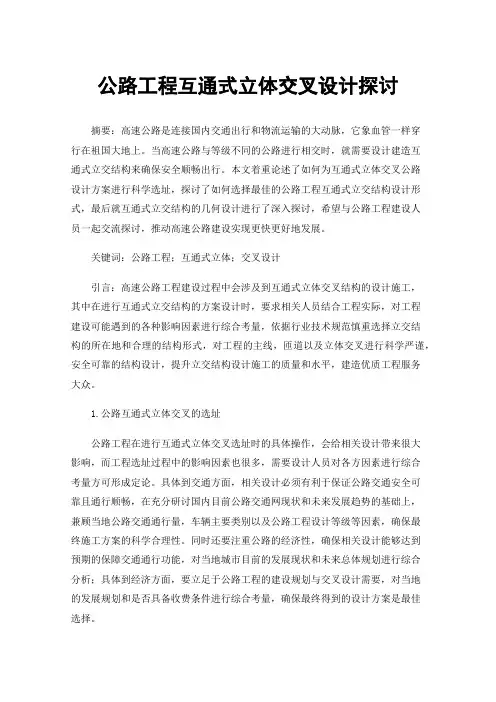

公路工程互通式立体交叉设计探讨
公路工程互通式立体交叉设计探讨摘要：高速公路是连接国内交通出行和物流运输的大动脉，它象血管一样穿行在祖国大地上。
当高速公路与等级不同的公路进行相交时，就需要设计建造互通式立交结构来确保安全顺畅出行。
本文着重论述了如何为互通式立体交叉公路设计方案进行科学选址，探讨了如何选择最佳的公路工程互通式立交结构设计形式，最后就互通式立交结构的几何设计进行了深入探讨，希望与公路工程建设人员一起交流探讨，推动高速公路建设实现更快更好地发展。
关键词：公路工程；互通式立体；交叉设计引言：高速公路工程建设过程中会涉及到互通式立体交叉结构的设计施工，其中在进行互通式立交结构的方案设计时，要求相关人员结合工程实际，对工程建设可能遇到的各种影响因素进行综合考量，依据行业技术规范慎重选择立交结构的所在地和合理的结构形式，对工程的主线，匝道以及立体交叉进行科学严谨，安全可靠的结构设计，提升立交结构设计施工的质量和水平，建造优质工程服务大众。
1.公路互通式立体交叉的选址公路工程在进行互通式立体交叉选址时的具体操作，会给相关设计带来很大影响，而工程选址过程中的影响因素也很多，需要设计人员对各方因素进行综合考量方可形成定论。
具体到交通方面，相关设计必须有利于保证公路交通安全可靠且通行顺畅，在充分研讨国内目前公路交通网现状和未来发展趋势的基础上，兼顾当地公路交通通行量，车辆主要类别以及公路工程设计等级等因素，确保最终施工方案的科学合理性。
同时还要注重公路的经济性，确保相关设计能够达到预期的保障交通通行功能，对当地城市目前的发展现状和未来总体规划进行综合分析；具体到经济方面，要立足于公路工程的建设规划与交叉设计需要，对当地的发展规划和是否具备收费条件进行综合考量，确保最终得到的设计方案是最佳选择。
2.选择公路互通式立体交叉形式2.1.公路互通式立体交叉形式①喇叭形与半苜蓿叶形互通式立交中的喇叭形有单和双两种，如果当地的立交公路等级在二级或以下，鉴于这种等级的公路通常不会有太高通行量，立体交叉方案在选择设计形式时可着重考虑半苜蓿叶形，也可以选择单喇叭形，如果与之立交的公路等级在一级或以上，这类公路通常交通繁忙，通行量非常大，而且如果当地设置有收费站，在选择设计形式时就应主要考虑双喇叭形式。

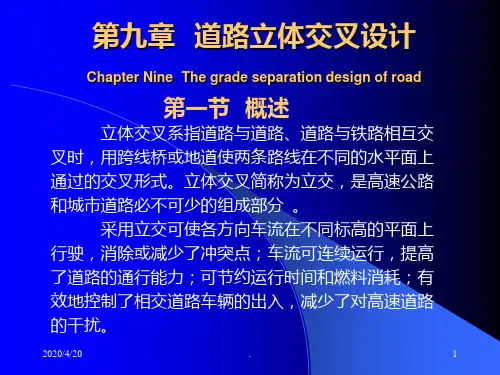

道路勘测设计道路立体交叉设计PPT课件
（2）部分苜蓿叶式立交
如图9－4所示
可根据转弯交 通量的大小或场 地的限制，采用 其中任何一种形 式或其它变形形
式。
主线
主线
a)
b)
c)
图 9-4 部 分 苜 蓿 叶 式 立 交
2020/4/20
.
13
这三种形式立交的主线直行车快速通畅；仅需一 座桥，用地和工程费用较小；远期可扩建为全苜蓿叶 式立交。但次线上存在平面交叉，有停车等待和错路 运行的可能。
干滨河路的立体交叉。 4 道路与铁路的交叉符合下列条件时采用立体交 叉 （1）交叉，在道路交通 高峰时间内，经常发生一次封闭时间超过15min。
2020/4/20
.
4
二、 立体交叉的组成
立交的主要组成部分如图9－1所示。
我国《城市道路设计规范》规定：主干路与主干
2020/4/20
.
3
路相交的口，当进入路口的现况交通量超过4000～ 6000（辆/小时）（当量小客车），相交道路为四车 道以上，且对平面交叉口采取改善措施、调整交通 组织均难收效时，可设置立体交叉。
3 考虑地形条件 结合跨河桥的两端，扩建桥梁的边孔，修建主
围有高大建筑物处。
2.下穿式
用地道或隧道从相交道路下方穿过的交叉方式。 这种立交占地较少，立面易处理，对视线和市容影响小， 但施工期较长，造价较高，排水困难。用于市区较为理
想。
2020/4/20
.
9
二、按交通功能分类
按交通功能可划分为分离式立交和互通式立交两类：
（一）分离式立交
如图9－2所示
路线设计规范（送审稿）第11章公路与公路立体交叉
11 公路与公路立体交叉11.1 一般规定11.1.1 公路与公路立体交叉分为互通式立体交叉和分离式立体交叉两大类型。
1 高速公路与其它公路相交，必须采用立体交叉。
2 一级公路同交通量大的其它公路交叉，宜采用立体交叉。
3 二、三级公路间的交叉，在交通条件需要或有条件的地点，可采用立体交叉。
11.1.2 下列交叉应设置互通式立体交叉：1 高速公路间及其同一级公路相交处。
2 高速公路、一级公路同通往县级以上城市、重要的政治或经济中心的主要公路相交处。
3 高速公路、一级公路同通往重要工矿区、港口、机场、车站和游览胜地等的主要公路相交处。
4 高速公路同通往重要交通源的公路相交而使该公路成为其支线时。
5 两条一级公路相交处。
6 一级公路上，当平面交叉的通行能力不能满足需要或出现频繁的交通事故时。
7 由于地形或场地条件等原因而使设置互通式立体交叉的综合效益大于平面交叉时。
11.1.3 互通式立体交叉的功能分类1 高速公路间的互通式立体交叉为枢纽互通式立体交叉，其上的转弯运行应为自由流，匝道上不得设置收费站，匝道端部不得出现穿越冲突。
2 高速公路、一级公路与其它公路相交或其它公路之间的互通式立体交叉为一般互通式立体交叉。
这种交叉中允许在匝道上设置收费站，除高速公路上的出入口以外允许有平面交叉。
当一级公路为主要公路时，除非在交通量不大（通行能力有富裕）和允许其中极小一个左转弯出现穿越冲突的情况之外，在一级公路上也不应有平面交叉。
11.1.4 互通式立体交叉的间距1 高速公路上互通式立体交叉的间距规定如下：1) 作为宏观控制，大城市、主要产业区附近宜为5～10km；其它地区为15～25km。
2) 为避免交织运行影响车流平稳，相邻互通式立体交叉的间距，不应小于4km。
当路网结构或其它条件受限制时，经论证相邻互通式立体交叉的间距可适当减小，但加速车道渐变段终点至下一个立交的减速车道渐变段起点间的距离不得小于1000m，如图11.1.4所示。
第11章 公路与公路立体交叉
11 公路与公路立体交叉11.1 一般规定11.1.1 公路与公路立体交叉分为互通式立体交叉和分离式立体交叉两大类型。
1 高速公路与其它公路相交，必须采用立体交叉。
2 一级公路同交通量大的其它公路交叉，宜采用立体交叉。
3 二、三级公路间的交叉，在交通条件需要或有条件的地点，可采用立体交叉。
11.1.2 下列交叉应设置互通式立体交叉：1 高速公路间及其同一级公路相交处。
2 高速公路、一级公路同通往县级以上城市、重要的政治或经济中心的主要公路相交处。
3 高速公路、一级公路同通往重要工矿区、港口、机场、车站和游览胜地等的主要公路相交处。
4 高速公路同通往重要交通源的公路相交而使该公路成为其支线时。
5 两条一级公路相交处。
6 一级公路上，当平面交叉的通行能力不能满足需要或出现频繁的交通事故时。
7 由于地形或场地条件等原因而使设置互通式立体交叉的综合效益大于平面交叉时。
11.1.3 互通式立体交叉的功能分类1 高速公路间的互通式立体交叉为枢纽互通式立体交叉，其上的转弯运行应为自由流，匝道上不得设置收费站，匝道端部不得出现穿越冲突。
2 高速公路、一级公路与其它公路相交或其它公路之间的互通式立体交叉为一般互通式立体交叉。
这种交叉中允许在匝道上设置收费站，除高速公路上的出入口以外允许有平面交叉。
当一级公路为主要公路时，除非在交通量不大（通行能力有富裕）和允许其中极小一个左转弯出现穿越冲突的情况之外，在一级公路上也不应有平面交叉。
11.1.4 互通式立体交叉的间距1 高速公路上互通式立体交叉的间距规定如下：1) 作为宏观控制，大城市、主要产业区附近宜为5～10km；其它地区为15～25km。
2) 为避免交织运行影响车流平稳，相邻互通式立体交叉的间距，不应小于4km。
当路网结构或其它条件受限制时，经论证相邻互通式立体交叉的间距可适当减小，但加速车道渐变段终点至下一个立交的减速车道渐变段起点间的距离不得小于1000m，如图11.1.4所示。
互通式立体交叉设计与选型
公路互通式立体交叉的设计与选型马家宇(河南省新开元路桥工程咨询有限公司)一、互通式立交简介1.路线交叉的分类加铺转角式公路与铁路交叉渠化平面交叉环形交叉（俗称转盘）交通信号灯管制路线交叉公路与公路交叉分离式立体交叉立体交叉公路与管线交叉互通式立体交叉公路与公路交叉设计时，应采取措施尽可能消灭冲突点或减少改善冲突点。
（1）实行交通管制在交叉口设置交通信号灯或由交通警察指挥，使发生冲突的车流从通行时间上错开。
（2）采用渠化交通在交叉口内合理布置交通岛、交通标志和标线，或增设车道等，引导各方向车流沿固定路径行驶，以减少车辆之间的相互干扰，改善冲突点和分合流点的位置及角度。
（3）变冲突点为分合流点环形平面交叉可以变冲突点为分合流点，进行交织，消灭了冲突点。
（4）修建立体交叉将相互冲突的车流从空间上分开，使其互不干扰。
这是解决交叉口交通问题最彻底的办法。
2.互通式立交发展概况1928年美国在新泽西州修建了世界上第一座苜蓿叶型互通式立交。
由于其社会、经济效益良好，发展十分迅速，到1936年，美国修建了125座互通式立交。
我国互通式立交发展较晚且发展缓慢。
1955年武汉滨江路修建了我国第一座部分苜蓿叶型互通式立交；1956年北京市郊京密引水滨河路修建了三座部分互通式立交；1964年广州大北路修建了一座双层环型立交。
从1988年10月沪嘉高速公路通车至今，中国大陆高速公路走过了18年的快速发展历程，公路互通式立交也随着高速公路得到快速的发展。
3.互通式立交分类3.1 按跨越方式分：上跨式、下穿式、半上跨半下穿式3.2 按交通功能分：全互通式、部分互通式3.3 按行车轨迹相互关系分：完全立交型、部分平交型、交织型3.4 按相交道路数分：两路相交、三路相交、四路相交、多路相交3.5 按立交层数分：两层式、三层式、四层式、多层式3.6 按收费与否分：收费立交、不收费立交3.7 按相交道路等级分：枢纽互通式立体交叉、一般互通式立体交叉4.互通式立交组成主线、被交线、立交桥、匝道、变速车道、渐变段（过渡段）、出入口、集散车道、辅助车道。
第九章 道路立体交叉设计
5）X形立交：又称半定向式立交
5）X形立交
5）X形立交：又称半定向式立交 对角左转匝道拉开布置
3．环形立交 ▪ 相交道路的车流轨迹线因匝道数不足而共同使用，且有交
织路段的交叉 。
三路立交
3．环形立交 ▪ 相交道路的车流轨迹线因匝道数不足而共同使用，且有交
织路段的交叉 。
四路立交
3．环形立交 ▪ 相交道路的车流轨迹线因道
2）半直接式：又称半定向式匝道
（1）左出右进式：左转车辆从左侧直接驶出后左转弯，到 相交道路时由右侧驶入。
2）半直接式：又称半定向式匝道
（1）左出右进式：左转车辆从左侧直接驶出后左转弯，到 相交道路时由右侧驶入。
（2）右出左进式：左转车辆从右侧右转驶出，在匝道上左 转，到相交道路后直接由左侧驶入。
一级公路同其它公路交叉，应尽量采用立体交叉。交叉类型 可根据具体情况采用互通式立体交叉或分离式立体交叉。（部 分立交）
一般公路间的交叉，在交通条件需要或有条件的地点，可采 用立体交叉。（个别立交）
（三）宜采用互通式立体交叉的情况
▪ 1．相交道路的性质、任务：高速、一级公路之间及其与通往 市(县)级及其以上城市或其他重要政治、经济中心、重要港口、 机场、车站和游览胜地的道路相交处应设置互通式立交。
（二）互通式立交 构成：设跨线构造物使相交道路空间分离，且上、下道路有 匝道连接，以供转弯车辆行驶的交叉方式。 特点：车辆可转弯行驶，全部或部分消灭了冲突点，各方向 行车干扰较小，但立交结构复杂，占地多，造价高。
互通式立体交叉分类及平面布置方式
1．部分互通式立交 相交道路的车流轨迹线之间至少有一个平面冲突点的交叉。 适用条件：当个别方向的交通量很小或分期修建时，高速道 路与次要道路相交或用地和地形等限制时可采用这种类型立交。 代表形式：菱形立交
公路运输6_第六章 公路立体交叉设计
第一节 概 述
(6)城市道路立交用地限制较严，往往采用非标准型立 交；而公路立交用地限制较松，多采用标准型立交。 (7)城市道路立交比公路立交更多地重视美观问题。 (8)城市道路立交设计需考虑施工时在狭小的场地条件 下，便于维持原有交通和快速施工问题；而公路立交 施工时场地多不受限制，交通组织也较方便，只需注 意适当的工期即可。 (9)城市道路立交比公路立交的排水系统更为复杂。 (10)城市道路立交对绿化比公路立交更为重视。 七、立交设计资料、步骤及成果 (一)设计资料收集
第六章 公路立体交叉设计
表格
第一节 概 述
第一节 概 述
一、立交的定义 公路立体交叉是指两条或多条路线（公路与公路、公 路与铁路、公路与其他交通线路）在不同平面上相互 交叉的连接方式，又称公路立交枢纽。 二、立交的组成 (一)主体部分 主体部分是指直接为车辆的直行、转向行驶的组成部 分，包括跨越设施、主线、匝道三部分，如图6⁃1所示。
第一节 概 述
施工图设计是以提交详细的施工图为目的的详细设计 工作。 六、公路立交与城市立交的比较 公路立体交叉和城市道路立体交叉，它们的作用、主 要组成部分和设计方法方面基本相同，但由于受地形、 地物、用地以及收费制等条件的影响，使得二者之间 又有一些区别，设计的主导思想有差异。 (1)公路上一般为收费立交，可供选择的形式较少；而 城市道路上的立交一般不收费，可供选择的形式较多。
第一节 概 述
立体交叉的位置通常是处于两条(或多条)等级较高道路 的交叉点上，它在公路网中起着重要的交通枢纽作用。 (二)规模庞大，造价昂贵 立交结构实体庞大，占地多，投资费用高是立体交叉 的又一特征。 (三)形式多样，工程复杂 立体交叉桥跨与匝道的灵活多变，加上立交区环境复 杂，使立体交叉类型和式样千变万化，千姿百态。 (四)区域制约，设计灵活 立交工程还具有很强的区域性。
道路立体交叉口设计92.pptx
第3页/共61页
2）半直接式：又称半定向式匝道 （3）右出右进式：左转车辆都是右转弯驶出和驶入，在匝 道上左转改变方向，右侧合流驶入。
特点： 行车安全－消除了左进左出的缺点 绕行最长 跨线构造物多
第4页/共61页
3）间接式：又称环圈式 左转车辆先驶过正线跨线构造物，然后向右回转约270°达
第14页/共61页
Vk
L L0 C
（m/s）
式中 L——车长（m）； L0——安全距离（m），一般L0=5~10m； C——制动系数（s2/m），一般C = 0.15~0.30 Vk——一般为40~50km/h。
（2）按匝道的不同形式选用 右转匝道：取中~上限值， 定向式匝道：取上限， 半定向匝道：用中值左右， 环圈式匝道：用下限值
▪ 加速车道：车辆从匝道驶入正线时加速所需的附加车道 称为加速车道。
▪ 1．变速车道的形式：
▪ 平行式
第32页/共61页
二、变速车道设计 ▪ 1．变速车道的形式：
▪ （1）平行式：在正线外侧平行增设的一条附加车道。
▪ 特点：车道明确，易于辨认，
▪
行驶轨迹呈反向曲线，对行车不利
平行式变速车道端部应设渐变段与正线连接。
2．平面布置： 结构尺寸：
L/S=3; L＝5-20m，一般取10m 水泥混凝土路面长度(收费站前后）：L0 L0: 单向付费式：30，50m 双向付费式：25，40m
第13页/共61页
（二）匝道的设计速度 根据立交的类型、转弯交通量的大小以及用地和建设费用等 条件选定。
期望：主线的平均速度
一般：（50％-70％）V主
选择计算车速时的注意事项：
《公路立体交叉设计细则》答疑
《公路⽴体交叉设计细则》答疑《公路⽴体交叉设计细则》答疑1.分流⿐端N C=N E+N F-1，为什么不能是 N C=N E+N F（P28）？互通内主线车道减少，能否通过分流减少，⽽不向下游延伸辅道（P86）？答：分流连接部如果也采⽤=+的车道分布原则，例如，当4=2+2，即单向四车道分流为两双车道（图1），且第1、2车道均为基本车道时，主线有2条基本车道在分流⿐端处被中断，且位于第1车道的车辆如欲继续直⾏，需经两次换道；当第2车道为基本车道、第1车道为辅助车道时，主线有1条基本车道在分流⿐端处被中断；当第1、2车道均为辅助车道时，部分流出车辆需经两次换道。
这些，都很容易引起交通混乱或误⾏，故分流连接部不应采⽤=+的平衡原则。
为达到车道平衡，当直⾏车道在分流⿐端减少时，应通过分流⿐端并在延长⼀段距离后再渐变中断，且互通内主线每次减少的基本车道数不应超过⼀条。
2.合分流连接部辅助车道“最⼩”长度为表10.6.3，与互通最⼩净距的数据很接近，是否适⽤范围太狭隘了，更⼩的时候如何处理（P85）？答：合分流连接部辅助车道长度与互通最⼩净距不是同⼀概念，辅助车道长度在表10.6.3的表注中已说明是合流⿐端与分流⿐端之间的距离；净距在术语2.0.12中也有明确定义，互通净距即减速车道渐变段终点⾄下⼀减速车道渐变段起点之间的距离，故两数值虽然接近，但由净距确定的⿐端之间的距离远⼤于辅助车道长度。
当合流⿐端与分流⿐端之间的距离⼩于辅助车道最⼩长度时，6.6.2～6.6.5条已规定，可采⽤集散道相连或匝道相连的复合式，甚⾄可采⽤多岔交叉的互通式⽴体交叉形式。
图1 单向四车道分流为两双车道时车道不平衡的连接3.9.2.3条内有”……当交通组成以⼩客车为主时，匝道……”，对于类似这种“以模型车为主”有没有个量化标准，占多少⽐例即为“为主”?答：⽆量化标准。
我国⼤型车辆普遍存在运⾏速度难以达到设计速度的问题，在超⾼过⼤路段容易出现横向倾覆的危险，本条含义即严格控制使⽤8%的超⾼，“以⼩客车为主”可理解为限制⼤型货车出⼊的道路。
公路立体交叉设计细则
4
1 总则
1.0.4 公路立体交叉应在保证路网和交叉公路功能的前提下
满足节点的交通转换功能。
1.0.5 公路立体交叉的改扩建设计应结合既有工程现状和新
增交通条件等因地制宜确定改扩建方案。
1.0.6 公路立体交叉设计除应符合本细则的规定外，尚应符
合国家和行业现行有关标准的规定。
5
公4路控
立制
体要
交素
分类：
1
按交叉岔数可分为三岔交叉、四岔交叉和多岔交叉互通式立体
交叉。
2
按互通式立体交叉的形状可分为喇叭形、苜蓿叶形、菱形、环
形、涡轮形、T形、Y形和叶形互通式立体交叉等。
3
按交通流线的交叉方式，可分为完全立体交叉型和平面交叉型
互通式立体交叉。
4
按方向连通程度可分为完全互通型和不完全互通型互通式立体
交叉。
体交叉，宜采用一般互通式立体交叉。
2 高速公路之间、高速公路与具干线功能的一级公路之间或具干
线功能的一级公路之间相交叉的互通式立体交叉，宜采用枢纽互通
式立体交叉。
3 设置匝道收费站的互通式立体交叉可按一般互通式立体交叉设
计。
12
3 功能与分类
互通式立体交叉类型的选择应符合下列规定:
4 一般互通式立体交叉可采用平面交叉型。
1 出口匝道在分流鼻端附近的设计速度可参照表4.3.3所列分流鼻端
通过速度取值，但不应小于匝道基本路段的设计速度。
2 入口匝道在合流鼻端附近的设计速度可采用匝道基本路段的设计
速度。
表4. 3.3 出口匝道分流鼻端通过速度
20
4 控制要素
4.3.4 按设计速度完成匝道线形设计后，宜对线形指标变
公路立体交叉设计细则
2 互通式立体交叉设计应提供节点交通量分布图，明确各方向
和各路段的设计小时交通量。
28
4 控制要素
4.5.3 公路立体交叉范围内的交叉公路、匝道、分流区、合
流区、交织区和集散道的服务水平分为六级。交叉公路设计
服务水平应按相应公路功能及等级选取;匝道、分流区、合流
1400
1300
1200
1000
900
800
双车道
2900
2600
2300
2000
1700
1500
1300
30
4 控制要素
4.6 建筑限界
4.6.1 交叉公路的建筑限界应符合现行《公路工程技术标准》
( JTG B01)的有关规定。
4.6.2 匝道的建筑限界应符合图4.6.2及下列规定:
1 净空高度不应小于5.0m 。
5 枢纽互通式立体交叉宜采用完全立体交叉型。
6 当个别方向无交通转换需求，或虽存在少量交通转换需求但完
全连通特别困难时，可采用不完全互通型，未连通方向的交通转换
功能应通过路网交通组织由邻近节点承担，并应与完全互通型综合
比较论证后确定。
13
3 功能与分类
3.3.4 当节点存在交通转换需求，但由于间距控制或现场条
立制
体要
交素
叉设计细则
1 总则
3
1 总则
1.0.1 为规范公路立体交叉的设计，制定本细则。
1.0.2 本细则适用于公路与公路立体交叉及具有接入需求的
其他设施新建和改扩建工程的设计。
1.0.3 公路立体交叉应满足功能、安全和环境保护要求，设
第八章 高速公路立体交叉设计
4. 按立体交叉的平面几何形状划分 有苜蓿叶形、喇叭形、环形、叶形、星形、涡轮形等多种形式。 5. 按相交道路的条数划分 （1）三路立体交叉：“T”形或“Y”形； （2）四路立体交叉：“+”形或“X”形； （3）多路立体交叉：五路及五路以上交叉，除采用环形立体交叉外，一 般没有标准的形式可套用。 6. 按立体交叉的层数划分 按立体交叉的层数可划分为：两层立体交叉、三层立体交叉和多层立体 交叉三种形式。 7. 按是否收费划分 按是否收费可划分为：收费立体交叉和不收费立体交叉两种形式。
8.3.2 互通式立体交叉的基本形式及特点
1. 三路立体交叉 （1）喇叭形立体交叉 （2）叶式立体交叉 （3）定向式立体交叉 （4）半定向式立体交叉 （5）环形立体交叉 2. 四路立体交叉 （1）全苜蓿叶式立体交叉 （2）部分苜蓿叶式立体交叉 （3）定向式立体交叉 （4）菱形立体交叉 （5）环形立体交叉 （6）组合式立体交叉
8.4.1 立体交叉规划设计所需资料
1. 道路资料 （1）相交道路在公路网中的作用、现状和规划等级、车道数等； （2）相交道路的集合线形设计标准。 2. 交通条件 （1）相交道路的现状与未来交通量资料； （2）相交道路的交通组成情况。 3. 自然条件和社会经济条件 （1）沿线的地带类型、周围环境、文化古迹等； （2）沿线社会经济状况，包括人口、国民生产总值、工农业生产值、 汽车保有量、消费支出等指标； （3）沿线建筑材料、施工条件、地质、水文、气象、地震等条件； （4）用地、地物、环境等条件。
8.3 立体交叉的类型、特点及选择
8.3.1 立体交叉的分类 1. 按交通功能划分 （1）分离式立体交叉 （2）互通式立体交叉 2. 按主线与相交道路的跨越方式划分 （1）上跨式立体交叉 （2）下穿式立体交叉 （3）半上跨半下穿式立体交叉 3. 按交叉口交通流线相互关系划分 （1）完全立体交叉型 （2）交织型 （3）不完全立体交叉型
互通式立体交叉设计与选型知识讲解
互通式立体交叉设计与选型公路互通式立体交叉的设计与选型马家宇(河南省新开元路桥工程咨询有限公司)一、互通式立交简介1.路线交叉的分类加铺转角式公路与铁路交叉渠化环形交叉（俗称转盘）交通信号灯管制路线交叉公路与公路交叉分离式立体交叉公路与管线交叉互通式立体交叉公路与公路交叉设计时，应采取措施尽可能消灭冲突点或减少改善冲突点。
（1）实行交通管制在交叉口设置交通信号灯或由交通警察指挥，使发生冲突的车流从通行时间上错开。
（2）采用渠化交通在交叉口内合理布置交通岛、交通标志和标线，或增设车道等，引导各方向车流沿固定路径行驶，以减少车辆之间的相互干扰，改善冲突点和分合流点的位置及角度。
（3）变冲突点为分合流点环形平面交叉可以变冲突点为分合流点，进行交织，消灭了冲突点。
（4）修建立体交叉将相互冲突的车流从空间上分开，使其互不干扰。
这是解决交叉口交通问题最彻底的办法。
2.互通式立交发展概况1928年美国在新泽西州修建了世界上第一座苜蓿叶型互通式立交。
由于其社会、经济效益良好，发展十分迅速，到1936年，美国修建了125座互通式立交。
我国互通式立交发展较晚且发展缓慢。
1955年武汉滨江路修建了我国第一座部分苜蓿叶型互通式立交；1956年北京市郊京密引水滨河路修建了三座部分互通式立交；1964年广州大北路修建了一座双层环型立交。
从1988年10月沪嘉高速公路通车至今，中国大陆高速公路走过了18年的快速发展历程，公路互通式立交也随着高速公路得到快速的发展。
3.互通式立交分类3.1 按跨越方式分：上跨式、下穿式、半上跨半下穿式3.2 按交通功能分：全互通式、部分互通式3.3 按行车轨迹相互关系分：完全立交型、部分平交型、交织型3.4 按相交道路数分：两路相交、三路相交、四路相交、多路相交3.5 按立交层数分：两层式、三层式、四层式、多层式3.6 按收费与否分：收费立交、不收费立交3.7 按相交道路等级分：枢纽互通式立体交叉、一般互通式立体交叉4.互通式立交组成线主线、被交线、立交桥、匝道、变速车道、渐变段（过渡段）、出入口、集散车道、辅助车道。
公路与公路立体交叉
11 公路与公路立体交叉11.1 一般规定11.1.3 本条对互通式立体交叉按其功能不同而分为枢纽互通式立体交叉和一般互通式立体交叉，其中前者系两条高速公路之间实现交通转换的互通式立体交叉，即美国称为的“系统互通立交”（System Interchanges）；后者为高速公路、一级公路与其它公路相交，或其他公路相交的互通式立体交叉。
其中高速公路与其它公路相交的立交也可称为服务型互通式立体交叉（即美国称为的ServiceInterchanges）。
当一级公路作为国家或区域的主干线，且其上的平面交叉间距足够大（≥2000m）时，则它与高速公路间互通式立体交叉也应按枢纽互通式立体交叉设计。
11.1.4 互通式立体交叉的最小间距仍维持011－94中的4km的规定。
鉴于路网结构特殊等的限制，修订中增加了两互通式立体交叉之间保持1000m净交织长度的极限最小间距。
条件更为特殊时，通过集散道将两个互通式立体交叉的所有出入口或主要出入口串联起来而成为复合式互通式立体交叉。
执行本条时务须注意：保持1000m的净交织长度的这种运行会对主线上的流态有明显的影响，尤其是主线交通量较大时。
至于复合式互通式立体交叉，在集散道上依然存在交织。
若被复合的两个互通式立体交叉或其中之一为高速公路间的，则交织运行会影响高速公路间转弯运行中所应有的流态。
此外，复合式互通式立体交叉中存在标志设置的困难的缺点。
因此“复合”是在实在不得已情况下的一种权宜措施。
设计中遇到这种情况时，首先应从路网结点的合理配置着手，解决道路间交通的有机转换，而不应轻易采用复合式互通式立体交叉。
因此条文中特别强调了必须“经论证”这一条件。
当然，如果被复合的两个互通式立体交叉均为一般互通式立体交叉且转弯交通量不很大时，那么复合式互通式立体交叉的缺点主要表现为造价上的不经济。
11.1.7 互通式立体交叉范围内的主线线形指标基本上保留了JTJ 011－94中的规定，个别指标略有提高。
高速公路互通式立体交叉设计理念分析
高速公路互通式立体交叉设计理念分析摘要：国民经济发展的进程中，高速公路设计方案日臻完善，成为人们广泛关注的焦点。
本文重点概述高速公路互通式立体交叉设计理念，通过详细概述不同实施方案，提出合理化建议，旨在为高速公路稳定运行提供借鉴。
关键词：高速公路；互通式立体交叉设计；实施过程互通式立体交叉位置的确定，应该结合公路网规划以及地形、地质等进行详细的判断，通过社会以及环境等多个方面详细考量，促使着高速公路互通式立体交叉设计成果更加显著。
互通式立体交叉的形式需要充分体现出高速公路的功能和等级等，还应该综合判断用地条件和经济、环境因素等。
一、明确位置和基本形式互通式立体交叉形式的选择应该和地形相互适应，以免出现生搬硬套的情况，还需结合交通需求进一步分析【1】。
在具体的实践中，需要顺应地形布设的方案，结合地形以及主线纵坡等进行规划，选择匝道上跨或下穿主线，实现与周边环境的完美协调。
已建成的高速公路中，相关部门和单位应该秉承着严谨的姿态，确定好互通式立交的具体位置，详细分析可以采取的对应形式，以安全、经济、合理为准。
二、确定规模、造价及行车安全互通规模及造价等多个方面存在着矛盾点，若是互通规模较大，则工程量大，造价也就随之提升，但是可以保障出行的安全。
互通规模可以通过土石方量、桥梁长度等加以反映，因此需要高度重视规模与实际情况的相符程度。
在高速公路互通立交的设计中，可以通过调整转弯匝道的基本形式和各个匝道的平面、空间对应关系等达到减小规模、缩减占地空间、降低造价的目的。
通常来说，包含着三个内环匝道的不完全苜蓿叶形枢纽互通立交与两个对称性内环匝道不完全苜蓿叶形枢纽互通进行对比，后者可以满足规模、造价及安全等多个方面的需求，因此应该结合实际的情况加以设计，确保互通立交发挥出最大价值【2】。
三、科学设置变速车道（一）减速车道互通立交减速车道往往是运用了直接式设计方案，其更能满足驾驶员的基本驾驶习惯，但是因为三角渐变段有所延长，出口并不明显。
公路工程立体式交叉设计方案分析
166YAN JIUJIAN SHE公路工程立体式交叉设计方案分析Gong lu gong cheng li ti shi jiao cha she ji fang an fen xi龙小林目前，随着人口的聚集和城镇化的发展，公路交通迎来了极大的机遇，已成为推动我国经济发展的重要支撑点。
立体式交叉作为公路工程相互连接的枢纽，其方案设计的科学性和合理性决定了车辆运营安全与否。
本文公路工程立体式交叉设计的原则入手，研究了公路工程立体式交叉设计的步骤，并对立体式交叉设计方案进行了比较，最后根据具体实例进行分析。
随着社会经济的快速发展和汽车工业的蓬勃发展，交通运输业的发展蓬勃，立体式交叉的建设如雨后春笋般涌现。
作为高速公路和城市快速路不可或缺的一部分，立体式交叉是连接道路的交通枢纽，也是实施三维交通的必要手段。
通过对立体式交叉设置跨线构造物和匝道，使相连接道路的交通流分隔在不同的高度平面上，并且每个方向上的车辆不会相互冲突。
因此，确保了交叉路口处车辆的平稳性，节省了车辆的运行时间和燃料消耗，并且提高了道路容量和服务水平。
立体式交叉方案设计的科学性和合理性不仅决定了交叉口通行能力的提升和车辆运营安全的与否，还影响整个道路运营后的社会经济效益。
本文公路工程立体式交叉设计的原则入手，研究了公路工程立体式交叉设计的步骤，并对立体式交叉设计方案进行了比较，最后根据具体实例进行分析。
一、公路工程立体式交叉设计的原则结合了道路网络的现状和长期道路网络的规划，同时考虑了地形，地质，土地使用条件和项目投资等因素，在立体式交叉设计中遵循如下原则：（1）应符合交通使用功能，安全，经济，美观的原则，力争实现功能齐全，技术先进，安全平稳驾驶，节约土地资源，节约成本，美观，与周围环境协调，以达到最大的投资收益。
（2）安全是立体式交叉设计的核心，应在满足交通需求的前提下实现，达到“为主要交通源提供最便捷的服务，为交通流量提供安全，平稳，舒适的运行条件，确保各部位服务的协调，并有良好的方向识别”的设计目标。
第二节 公路立体交叉
第二节公路立体交叉可分为互通式和分离式两类。
一、交叉口的一般规定1．高速公路与其他公路交叉必须采用立体交叉。
交叉类型除在控制出入的地点设置互通式立体交叉外，均采用分离式立体交叉。
2．互通式立体交叉的形式、设置的间距及加(减)速车道、匝道设计，应根据《公路路线设计规范》的有关要求及具体情况确定。
3．一级公路间的交叉，应尽量采用立体交叉。
文叉的类型可根据具体情况采用互通式交叉或分离式立体交叉。
其他公路交叉，在交通条件需要及地形条件许可，可采用立体交叉。
4．设置互通式立体交叉应根据交通量、远景规划、及其在公路网中的作用，并结合地形、用地条件、投资等因素确定。
5．互通式立体交叉间的间距为大城市、重要工矿区周围为5~10km，一般地区为15~25km。
最大间距不超过30km，最小不小于4km。
6．互通式立体交叉位置的选定，应以现有公路网或已批准的规划为依据。
一般应选择地势平坦开阔、地质良好、拆迁少以及相交两公路具有较高的平、纵线形指标。
7．互通式立体交叉的设计应对该地区的交通条件、社会条件、自然条件等进行广泛、深入细致的调查和勘测，经过多方案的技术经济比较，选择合理的形式及适当的规模．并合理确定各设计指标。
8．互通式立体交叉范围内的主线的主要技术指标规定如表。
9．互通式立体交叉建筑限界应满足要求，二、立体交叉的类型及适用条件(一)按结构物形式分类1．上跨式：用跨线桥从相交道路上方跨过的交叉方式。
这种立交施工方便、造价低、排水易处理，但占地大、引道较长，高架桥影响行车视线和路容，多用于市区以外或周围有高大建筑物处。
2．下穿式：也称隧道式，即用地道(或隧道)从相交道路下方穿过的方式。
这种立交占地少，立面易处理，对视线及市容影响小，但施工复杂，造价高，排水困难，多用于市区处。
(二)按交通功能分类按交通功能可划分为分离式和互通式立体交叉两类。
1．分离式立体交叉2．互通式立体交叉(1)完全互通式立体交叉(2)部分互通式立体交叉(3)交织型立体交叉三、立体交叉的匝道(一)匝道的基本形式1．右转匝道，即从公路右侧驶出后直接右转约90°，至相交道路右侧进入，一般不需路线构造物。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浙江交通职业技术学院
王建林
2．匝道的平、纵线形指标
浙江交通职业技术学院
王建林
2．匝道的平、纵线形指标
浙江交通职业技术学院
王建林
匝道的横断面
浙江交通职业技术学院
王建林
出口与入口
浙江交通职业技术学院
王建林
出口与入口
浙江交通职业技术学院
王建林
分流鼻偏置值及鼻端半径
浙江交通职业技术学院
王建林
变速车道设计
浙江交通职业技术学院
王建林
（四）立体交叉的匝道
半直连式：又称半定向式 匝道，它按车辆由相交道路 进出方式分为左出右进式、 右出右进式、右出左进式3种。
环形匝道：又称间接式， 左转车辆先驶过正线跨线构 造物，然后向右回转约2700 达到左转的目的
浙江交通职业技术学院
王建林
2．匝道的平、纵线形指标
浙江交通职业技术学院
王建林
（三）立体交叉的类型及适用条件
浙江交通职业技术学院
王建林
（三）立体交叉的类型及适用条件
适合于各 转弯交通量 大的枢纽互 通立体交叉
浙江交通职业技术学院
王建林
（四）立体交叉的匝道
直接式:又称为定向式或左出左进式。
特点:长度短，无须迂回运行。
缺点:跨线构造物较多，因相交道路 的双向行车需有足够间距，对重型 车行驶不利。
直接式为不平行路段，由正线 斜向渐变加宽，形成一条与匝 道连接的附加车道，其特点是 线形与行车轨迹吻合，有利于 行车，但起点不易识别。一般 在减速车道采用直接式。变速 车道的横断面组成与单车道基 本相同。
平行式是正线外侧平行 增设的一条附加车道， 其特点是车道划分明确， 行车容易辩认，但车辆 行驶轨迹呈反向曲线对 行车不利。
浙江交通职业技术学院
王建林
立体交叉的认识
在高速、一级公路之间相交或相交道路之间的交通量很大，当平面交 叉无法满足车辆正常运行要求时，或交叉口处要求有较高的行车速度及 较大的通行能力时，在地形条件许可的情况下，由经济和技术综合评定， 可采用立体交叉。
公路等级
交通量
车速较高
地形条件
浙江交通职业技术学院
王建林
公路立交的基本组成
1．主体部分:包括跨越设施、主线、匝道三部分。 2．附属部分:出口、入口、变速车道、三角地带、收费站等。
浙江交通职业技术学院
王建林
（一）公路立体交叉的基本组成
公路立体交叉按其为车辆 报务的功能不同，可以分为 主体部分和附属部分。
浙江交通职业技术学院
王建林
（二）公路与公路立体交叉的一般规定
浙江交通职业技术学院
王建林
变速车道的长度
变速车道的长度为加速或减速车道长度与渐变段长度之和， 可按下式计算取用。并参照《规范》的有关规定执行。
V12 V22 L 26a
浙江交通职业技术学院
王建林
（五）立体交叉的测设要点
（1）除平面交叉所需搜集的资料外，还应征求当地政府有关部门 的意见。 （2）实地初拟交叉口位置，以相交公路的中线为基线布设控制网。 （3）地形测量除分离式立体交叉外，均需测绘交叉范围内的地形 图，测图比例1：500～1：1000，测绘的范围视实际情况而定，一 般应测至交叉口范围外至少100m，测量要求与桥位地形测量相同。 （4）在地形图上定出不同方案的交叉位置和类型（包括匝道）， 并到实地核实，然后根据所搜集的各类资料进行综合评定、拟定采 用方案。为便于方案比选，必须时做模型或绘出透视图。 （5）按采用方案在实地上放样，并测得平、纵、横三方面资料， 以供内业设计。 （6）地质勘探，在跨线桥和其它构造物处，应进行地质钻探，其 要求与桥梁同。
浙江交通职业技术学院
王建林
（二）公路与公路立体交叉的一般规定
（7）互通式立体交叉的 位置一般应选择地势平坦开 阔、地质良好、拆迁少以及 相交两公路具有较高的平、 纵线形指标。 （8）应对该地区的交通、 社会、自然等条件进行广泛、 深入细致的调查和勘测，多 方案比较，合理选择其形式 及指标。 （9）互通式立体交叉范 围内主线的主要技术指标规 定如表; （10）互通式立体交叉应 满足建筑限界要求。
浙江交通职业技术学院
王建林
（三）立体交叉的类型及适用条件
T形交叉：包括喇叭形、直连式T形。 Y形交叉：包括全部直连式和有半直连式匝道 的Y形。
浙江交通职业技术学院
王建林
（三）立体交叉的类型及适用条件
菱形立交：如图，它适合于 出入交通量小，无收费站的一 般互通立交
独象限式立交：如图， 它适用于交通量不大的 一般互通式立体交叉。
主讲：王建林
学习情境五 公路交叉口
公路 交叉
公路与公路的平面交叉认知
公路立体交叉认知
浙江交通职业技术学院
王建林
工作任务2
1 2 3 4
公路立体交叉认知
（一）公路立体交叉的基本组成 （二）公路立体交叉的一般规定
（三）立体交叉的类型及适用条件
（四）立体交叉的匝道 （五）立体交叉的测设要点
5
6
（六）公路立体交叉设计成果
（1）立体交叉的位置应根据公路网规划、相交公路状况、 地形和地质条件、社会与环境因素等确定。 （2）高速公路与其他公路相交，必须采用立体交叉。 （3）互通式立体交叉的形式、设置的间距及加（减）速车 道、匝道设计，应根据《规范》的有关要求及具体情况确定。 （4）高速公路间、或高速公路与具干线功能的一级公路间、 或具干线功能的一级公路间的互通式立体交叉，应为枢纽互通 式立体交叉。 （5）设置互通式立体交叉应根据交通量、远景规划、及其 在公路网中的作用，并结合地形、用地条件、投资等因素确定。 （6）互通式立体交叉标准间距为大城市、重要工业区周围 为5～10km；一般地区为15～25km。
设计速度km/h 平曲线最小 半径 （m ） 最小 竖曲 线半 径 （m ） 一般 极限 一般 凸形 120 2000 1500 45000 100 1500 1000 25000 80 1100 700 12000 60 500 350 6000
极限
一般 凹形 极限 一般
23000
16000 12000 2
15000
12000 8000 2
6000
8000 4000 3
3000
4000 2000 4.5(4 )
最大纵坡 （% ）
极限 值
2
2
5.5 4 （4.5） （3.5）
浙江交通职业技术学院
王建林
（三）立体交叉的类型及适用条件
一般情况下宜采用A形。 因地形、地物限制或左转进入主线的交 通量远大于左转驶入主线的交通量时，宜 采用B形，但双车道不宜布置为环形匝道。 喇叭形立交适用于T形交叉或收费公路 的十字交叉。 双喇叭互通式立体交叉适用于设有收费 站的一般互通式立体交叉
