反相比例运算电路
反相比例运算放大电路
反相比例运算放大电路反相比例运算放大电路是一种常见的电子电路，它能够将输入信号进行放大并反向输出。
本文将介绍反相比例运算放大电路的工作原理、应用领域以及优缺点。
一、工作原理反相比例运算放大电路是一种基于运算放大器的电路。
运算放大器是一种具有高增益、低失调和低偏置电流的放大器，它具有两个输入端和一个输出端。
反相比例运算放大电路使用了运算放大器的负反馈特性，通过控制输入信号和反馈信号的比例关系来实现放大和反相的功能。
在反相比例运算放大电路中，输入信号通过一个输入电阻连接到运算放大器的非反相输入端，同时通过一个反馈电阻连接到运算放大器的输出端。
当输入信号增大时，根据反馈电阻的连接方式，输出信号将反向放大。
具体来说，当输入信号增大时，运算放大器的输出端电压会减小，根据反馈电阻的连接方式，输入信号会被反向放大并输出。
二、应用领域反相比例运算放大电路在实际应用中具有广泛的应用领域。
其中一个典型的应用是放大音频信号。
在音响系统中，反相比例运算放大电路可以将输入的音频信号进行放大，并反向输出到扬声器上，实现音频信号的放大和反向输出。
反相比例运算放大电路还常用于传感器信号的放大和处理。
传感器通常输出的是微弱的信号，需要通过放大电路进行放大后才能被后续的电路进行处理。
反相比例运算放大电路可以将传感器输出的信号进行放大，并反向输出到后续的电路中进行处理。
三、优缺点反相比例运算放大电路具有一些优点和缺点。
首先，它具有简单、稳定的特点，可以实现高增益的放大效果。
其次，由于采用了负反馈的原理，可以有效地抑制噪声和失真。
此外，反相比例运算放大电路还具有输入电阻高、输出电阻低的特点，可以适应不同的输入和输出条件。
然而，反相比例运算放大电路也存在一些缺点。
首先，由于采用了负反馈，输出信号会有一定的相位延迟。
其次，由于运算放大器本身的限制，反相比例运算放大电路的输入和输出范围可能会受到限制。
此外，由于电路中存在电阻元件，还会产生一定的热噪声和失真。
反相比例电路实验报告
反相比例电路实验报告实验目的：通过实验掌握反相比例电路的调试方法，掌握反相比例电路的各项参数的测量方法，并对其工作原理及应用有深入了解。
实验器材：函数信号发生器、多用表、电容、电阻、运算放大器实验原理：反相比例电路由一个运算放大器和两个电阻组成。
运算放大器的输入电阻极大，因此两个输入端的电流极小，可以近似认为为零。
运放内部有一电路结构,能够输出一个等于负载电阻 R2 与输入电阻 R1 比值的放大倍数，与输入电压 U1 间成反比的电压 Uo，即：Uo = -U1*R2/R1其中负号表示输出电压与输入电压的极性相反。
实验步骤：1. 准备好所需器材和元件，并组装电路，注意电路的连接正确无误。
2. 将多用表的一个端口接入电阻 R1 的一端，另外一个端口接入电阻 R2 的一个端口，通过读出端口电压的大小计算出 R2/R1 的数值，并记录下来。
3. 接通电源，开启函数信号发生器，将输出信号的频率设置为 1kHz，幅度为 5V 。
4. 将信号输入到输入端口，并通过多用表测量输出端口的电压，记录下其大小，通过计算来验证实验结果。
5. 更改输入信号的幅度，并记录下输出信号的幅度变化情况。
6. 更改电阻 R2 的数值，保持输入信号的幅度不变，记录下输出信号的大小和计算出的放大倍数，来验证实验结果。
实验结果：1. 计算出 R2/R1 的比值为2.5 。
2. 当输入信号幅度为 5V 时，输出信号的幅度为-12.5V；当输入信号幅度为 10V 时，输出信号的幅度为-25V。
3. 当电阻 R2 值从1kΩ 变为2kΩ 时，输出信号的幅度也变化了，从 -12.5V 变为 -25V。
本实验利用反相比例电路调试方法，成功地组装了反相比例电路。
通过实验可以得出：2. 反相比例电路与输入电压保持反向，其输出电压与输入电压正相关，且放大倍数为负值。
3. 在固定输入电压的情况下，电路的输出信号幅度随着电阻 R1 和 R2 的变化而变化。
反相比例运算放大电路的基本结构及原理
反相比例运算放大电路的基本结构
及原理
反相比例运算放大电路是一种特殊的运算放大电路，其基本结构由三部分组成：非竞争导通电路、差动放大电路以及反馈电路。
其原理为：
1. 非竞争导通电路：负责将输入信号分别输入到差动放大电路的正负输入端。
2. 差动放大电路：负责将输入信号的差异放大，并输出给反馈电路。
3. 反馈电路：负责将差动放大电路的输出信号反向作用在正负输入端，使输入信号的差异不断放大，从而实现输出信号的放大效果。
比例放大电路
比例放大电路同相比例和反相比例一、反相比例运算放大电路反相输入放大电路如图1所示，信号电压通过电阻R 1加至运放的反相输入端，输出电压v o 通过反馈电阻R f 反馈到运放的反相输入端，构成电压并联负反馈放大电路。
R ¢为平衡电阻应满足R ¢= R 1//R f 。
利用虚短和虚断的概念进行分析，v I=0，v N=0，i I=0，则即 ∴该电路实现反相比例运算。
反相放大电路有如下特点图 1 反相比例运算电路同相输入放大电路如图1所示，信号电压通过电阻R S加到运放的同相输入端，输出电压v o通过电阻R1和R f反馈到运放的反相输入端，构成电压串联负反馈放大电路。
根据虚短、虚断的概念有v N=v P=v S，i1= i f于是求得所以该电路实现同相比例运算。
同相比例运算电路的特点如下1．输入电阻很高，输出电阻很低。
2．由于v N=v P=v S，电路不存在虚地，且运放存在共模输入信号，因此要求运放有较高的共模抑制比。
三、加法运算电路图1所示为实现两个输入电压v S1、v S2的反相加法电路，该电路属于多输入的电压并联负反馈电路。
由于电路存在虚短，运放的净输入电压v I=0，反相端为虚地。
利用v I=0，v N=0和反相端输入电流i I=0的概念，则有或由此得出若R 1= R 2= R f ，则上式变为 –v O= v S1+ v S2式中负号为反相输入所致，若再接一级反相电路，可消去负号，实现符 合 常规的算术加法。
该加法电路可以推广到对多个信号求和。
图 1 加法运算电路从运放两端直流电阻平衡的要求出发，应取R ´=R 1//R2//R f 。
四、减法运算电路1、反相求和式运算电路 图1所示是用加法电路构成的减法电路，第一级为反相比例放大电路，若R f1=R 1，则v O1= –v S1；第二级为反相加法电路，可以推导出若取R 2= R f2，则v O = v S1–v S2由于两个运放构成的电路均存在虚地，电路没有共模输入信号，故允许v S1、v S2的共模电压范围较大。

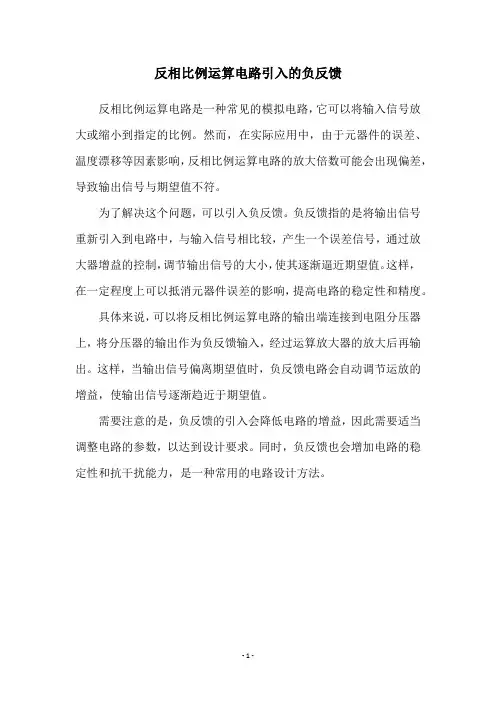

反相比例运算电路引入的负反馈
反相比例运算电路引入的负反馈
反相比例运算电路是一种常见的模拟电路，它可以将输入信号放大或缩小到指定的比例。
然而，在实际应用中，由于元器件的误差、温度漂移等因素影响，反相比例运算电路的放大倍数可能会出现偏差，导致输出信号与期望值不符。
为了解决这个问题，可以引入负反馈。
负反馈指的是将输出信号重新引入到电路中，与输入信号相比较，产生一个误差信号，通过放大器增益的控制，调节输出信号的大小，使其逐渐逼近期望值。
这样，在一定程度上可以抵消元器件误差的影响，提高电路的稳定性和精度。
具体来说，可以将反相比例运算电路的输出端连接到电阻分压器上，将分压器的输出作为负反馈输入，经过运算放大器的放大后再输出。
这样，当输出信号偏离期望值时，负反馈电路会自动调节运放的增益，使输出信号逐渐趋近于期望值。
需要注意的是，负反馈的引入会降低电路的增益，因此需要适当调整电路的参数，以达到设计要求。
同时，负反馈也会增加电路的稳定性和抗干扰能力，是一种常用的电路设计方法。
- 1 -。
同相比例和反相比例电路
同相比例和反相比例一、反相比例运算放大电路反相输入放大电路如图1所示，信号电压通过电阻R 1加至运放的反相输入端，输出电压v o 通过反馈电阻R f 反馈到运放的反相输入端，构成电压并联负反馈放大电路。
R ¢为平衡电阻应满足R ¢= R 1//R f 。
利用虚短和虚断的概念进行分析，v I=0，v N=0，i I=0，则即∴该电路实现反相比例运算。
反相放大电路有如下特点1．运放两个输入端电压相等并等于0，故没有共模输入信号，这样对运放的共模抑制比没有特殊要求。
2．v N= v P ，而v P=0，反相端N 没有真正接地，故称虚地点。
3．电路在深度负反馈条件下，电路的输入电阻为R 1，输出电阻近似为零。
二、同相比例运算电路同相输入放大电路如图1所示，信号电压通过电阻R S 加到运放的同相输入端，输出电压v o 通过电阻R 1和R f 反馈到运放的反相输入端，构成电压串联负反馈放大电路。
根据虚短、虚断的概念有v N= v P= v S ，i 1= i f 于是求得图 1 反相比例运算电路 图 1 同相比例运算电路所以该电路实现同相比例运算。
同相比例运算电路的特点如下 1．输入电阻很高，输出电阻很低。
2．由于v N= v P= v S ，电路不存在虚地，且运放存在共模输入信号，因此要求运放有较高的共模抑制比。
三、加法运算电路图1所示为实现两个输入电压v S1、v S2的反相加法电路，该电路属于多输入的电压并联负反馈电路。
由于电路存在虚短，运放的净输入电压v I=0，反相端为虚地。
利用v I=0，v N=0和反相端输入电流i I=0的概念，则有或由此得出若R 1= R 2= R f ，则上式变为 –v O= v S1+ v S2式中负号为反相输入所致，若再接一级反相电路，可消去负号，实现符 合 常规的算术加法。
该加法电路可以推广到对多个信号求和。
从运放两端直流电阻平衡的要求出发，应取R ´=R 1//R2//R f 。
