回转窑工作原理及结构一、工作原理回转窑是一种常见的热处理设备,主要用于物料的烧结、煅烧和热解等工艺过程。
其工作原理如下:1. 物料进料:物料通过进料口进入回转窑的一端,并沿着窑筒的轴线方向逐渐向另一端移动。
在进料端,通常会设置一个预热区,用于提高物料的温度。
2. 燃烧器燃烧:回转窑的一端设有燃烧器,用于提供燃料和氧气,形成高温的燃烧气体。
这些燃烧气体在窑筒内流动,并与物料进行热交换。
3. 热交换:燃烧气体通过与窑筒内壁和物料的接触,将热量传递给物料。
同时,窑筒内壁也会吸收部分热量,以保持较高的温度。
4. 烧结、煅烧和热解:在高温的环境下,物料中的水分、有机物和其他挥发性成分会被蒸发、燃烧或分解,从而实现烧结、煅烧和热解等工艺过程。
5. 出料:经过一段时间的处理,物料逐渐移动到回转窑的出料端。
在出料端,通常会设置冷却区,用于降低物料的温度,以防止过热。
二、结构组成回转窑通常由以下几个主要部分组成:1. 窑筒:窑筒是回转窑的主体部分,呈圆筒形状。
它由耐火材料构成,能够承受高温和化学侵蚀。
窑筒内壁通常采用不同形状和材料的砖块进行衬砌,以提高耐火性能和热传导效率。
2. 转动装置:回转窑需要通过转动装置使窑筒绕水平轴线旋转。
常见的转动装置包括齿轮驱动、链传动和液压驱动等。
转动装置通常由电机、减速器和传动装置等组成。
3. 进料和出料装置:回转窑的进料和出料装置用于控制物料的进出。
进料装置通常包括进料口、进料斗和进料管等,而出料装置通常包括出料口、出料斗和出料管等。
4. 燃烧器:燃烧器是回转窑的关键部件之一,用于提供燃料和氧气,形成高温的燃烧气体。
常见的燃烧器类型包括煤粉燃烧器、天然气燃烧器和油燃烧器等。
5. 冷却装置:冷却装置用于降低物料的温度,以防止过热。
常见的冷却装置包括风冷器、水冷器和冷却风机等。
冷却装置通常位于回转窑的出料端。
6. 辅助设备:为了保证回转窑的正常运行,通常还需要配备一些辅助设备,如电气控制系统、除尘设备和废气处理设备等。
回转窑工作原理及结构
回转窑工作原理及结构引言概述:回转窑是一种常见的工业设备,广泛应用于水泥、冶金、化工等行业。
本文将介绍回转窑的工作原理和结构,以便读者能够更好地了解和应用该设备。
正文内容:1. 工作原理1.1 烧成过程回转窑主要用于物料的烧成过程。
物料在回转窑内旋转,同时受到高温气体和火焰的作用,使其发生化学反应,最终得到所需的产品。
这一过程主要包括干燥、预热、煅烧和冷却等阶段。
1.2 热传导与传热回转窑通过热传导和传热来实现物料的烧成。
物料在回转窑内与高温气体和火焰接触,热能通过热传导传递到物料中。
同时,回转窑内设置有一系列的升温区、煅烧区和冷却区,通过不同区域的温度控制,实现物料的逐渐加热、煅烧和冷却。
1.3 燃烧系统回转窑的燃烧系统是实现高温气体和火焰的关键。
燃烧系统通常由燃烧器、燃烧室和燃烧辅助设备组成。
燃烧器将燃料和空气混合并点燃,产生高温火焰。
火焰通过燃烧室进入回转窑,与物料接触,完成烧成过程。
2. 结构组成2.1 窑筒回转窑的主体部分是窑筒,它由钢板焊接而成,具有一定的强度和刚度。
窑筒通常是圆筒形状,内部设置有一系列的隔板和升温带,用于控制物料的流动和加热过程。
2.2 驱动装置回转窑的驱动装置用于使窑筒旋转。
常见的驱动装置有齿轮传动、链传动和液压传动等。
驱动装置通常由电机、减速机和传动装置组成,能够提供足够的扭矩和转速,确保窑筒的正常运转。
2.3 冷却装置回转窑的冷却装置用于降低物料的温度。
冷却装置通常包括冷却风机、冷却管和冷却器等组件。
冷却风机将冷却空气引入回转窑,通过冷却管和冷却器与物料进行热交换,将物料的温度降低到合适的水平。
2.4 进料与出料装置回转窑的进料与出料装置用于物料的进出。
进料装置通常由进料斗和进料管组成,将物料均匀地送入回转窑。
出料装置通常由出料管和出料斗组成,将烧成后的物料从回转窑中取出。
2.5 辅助设备回转窑的辅助设备包括烟气处理系统、电气控制系统和安全保护系统等。
烟气处理系统用于处理回转窑产生的烟气,减少对环境的污染。
回转窑工作原理及结构
回转窑工作原理及结构回转窑是一种常见的工业设备,广泛应用于水泥生产、冶金、化工等领域。
本文将详细介绍回转窑的工作原理及结构,以便更好地理解和应用该设备。
一、工作原理回转窑主要通过回转筒的旋转来完成物料的热处理过程。
其工作原理可以概括为以下几个步骤:1. 物料进料:物料通过进料口进入回转窑内,通常是连续均匀地进料。
2. 加热区:回转窑内设有预热区和煅烧区。
物料在预热区通过与高温燃烧气体的热交换,逐渐升温至煅烧温度。
在煅烧区,物料经过高温处理,发生化学反应,实现所需的热处理效果。
3. 冷却区:煅烧后的物料进入冷却区,通过与冷却气体的热交换,使物料迅速冷却至可处理的温度范围。
4. 出料:冷却后的物料从回转窑的出料口排出。
二、结构组成回转窑的结构主要由以下几个部份组成:1. 回转筒:回转筒是回转窑的主体部份,通常由耐高温的材料制成,如耐火砖。
其内部覆有耐磨层,以增加使用寿命。
回转筒通过轴承和齿轮等传动装置与机电相连,实现旋转运动。
2. 轴承和齿轮:轴承和齿轮是支撑和传动回转筒的关键部件。
轴承负责支撑回转筒的分量,并保证其顺畅旋转。
齿轮与机电相连,通过传动力矩使回转筒旋转。
3. 进料装置:进料装置用于将物料均匀地送入回转窑内。
常见的进料装置有斗式进料器和螺旋进料器等。
进料装置的设计要保证物料的均匀进料,避免阻塞和过量进料等问题。
4. 燃烧装置:燃烧装置提供热能,使回转窑内的温度达到所需的热处理温度。
常见的燃烧装置有煤粉燃烧器、天然气燃烧器等。
燃烧装置的设计要考虑燃烧效率和热量控制等因素。
5. 冷却装置:冷却装置用于降低煅烧后物料的温度,以便进行后续处理。
常见的冷却装置有风冷器和水冷器等。
冷却装置的设计要保证冷却效果和能耗控制。
6. 出料装置:出料装置用于将冷却后的物料从回转窑中排出。
常见的出料装置有排料板和排料器等。
出料装置的设计要保证物料的顺利排出,避免阻塞和泄漏等问题。
三、应用领域回转窑广泛应用于水泥生产、冶金、化工等领域。
回转窑工作原理及结构

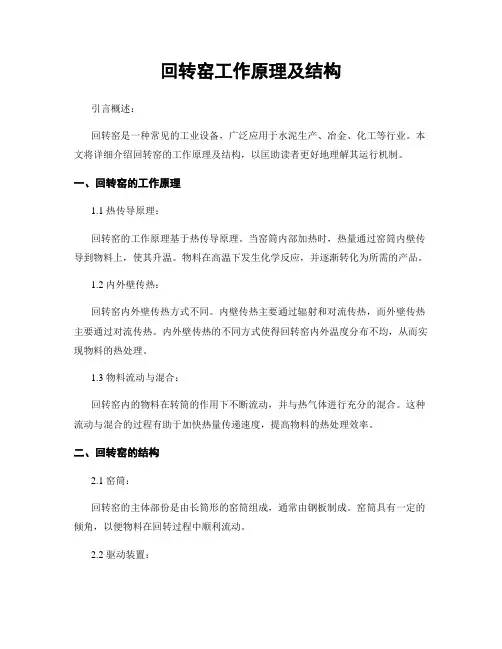

回转窑工作原理及结构引言概述:回转窑是一种常见的工业设备,广泛应用于水泥生产、冶金、化工等行业。
本文将详细介绍回转窑的工作原理及结构,以匡助读者更好地理解其运行机制。
一、回转窑的工作原理1.1 热传导原理:回转窑的工作原理基于热传导原理。
当窑筒内部加热时,热量通过窑筒内壁传导到物料上,使其升温。
物料在高温下发生化学反应,并逐渐转化为所需的产品。
1.2 内外壁传热:回转窑内外壁传热方式不同。
内壁传热主要通过辐射和对流传热,而外壁传热主要通过对流传热。
内外壁传热的不同方式使得回转窑内外温度分布不均,从而实现物料的热处理。
1.3 物料流动与混合:回转窑内的物料在转筒的作用下不断流动,并与热气体进行充分的混合。
这种流动与混合的过程有助于加快热量传递速度,提高物料的热处理效率。
二、回转窑的结构2.1 窑筒:回转窑的主体部份是由长筒形的窑筒组成,通常由钢板制成。
窑筒具有一定的倾角,以便物料在回转过程中顺利流动。
2.2 驱动装置:回转窑的转动是通过驱动装置实现的。
常见的驱动装置有齿轮传动和液压传动两种形式。
齿轮传动通常用于较小的回转窑,而液压传动适合于较大的回转窑。
2.3 冷却装置:为了控制回转窑内部的温度,回转窑通常配备了冷却装置。
冷却装置可以通过喷淋水或者循环水的方式,将窑筒内的温度降低到所需的范围。
三、回转窑的应用3.1 水泥生产:回转窑在水泥生产中起着至关重要的作用。
它可以将石灰石和黏土等原料煅烧成水泥熟料,并通过冷却装置进行降温,最终得到水泥产品。
3.2 冶金行业:在冶金行业中,回转窑主要用于矿石的焙烧和还原。
通过回转窑的高温处理,可以使矿石中的有害物质得到去除,并提高矿石的还原率。
3.3 化工行业:化工行业中的一些反应需要在高温条件下进行,回转窑可以提供所需的高温环境。
例如,回转窑可用于有机物的燃烧、催化剂的制备等。
四、回转窑的优势与挑战4.1 优势:回转窑具有体积大、处理能力强、适应性广等优势。
回转窑工作原理及结构
回转窑工作原理及结构一、工作原理回转窑是一种重要的工业设备,广泛应用于水泥、冶金、化工等行业。
其工作原理是通过回转窑的旋转运动,将原料在高温下进行热处理,实现物料的干燥、煅烧、还原等工艺过程。
回转窑的工作原理可以简单描述为:原料从窑尾进料口进入回转窑内,随着回转窑的旋转,原料在窑内逐渐向窑头挪移。
在回转窑内,原料受到高温燃烧气体和热风的作用,发生物理和化学变化。
最终,经过一段时间的处理,原料在窑头处排出,并完成热处理过程。
二、结构组成回转窑的结构组成主要包括以下几个部份:1. 窑筒:窑筒是回转窑的主体部份,通常由钢板焊接而成。
窑筒的内壁通常采用耐火材料,以承受高温和化学侵蚀。
2. 骨架:骨架是支撑和固定窑筒的重要组成部份,通常由钢材制成。
骨架的稳定性和强度对于回转窑的正常运行至关重要。
3. 驱动装置:回转窑的旋转是由驱动装置实现的。
常见的驱动装置包括机电、液压驱动系统等。
驱动装置通过传动装置将动力传递给回转窑,使其旋转。
4. 轴承支撑装置:轴承支撑装置用于支撑和固定回转窑的轴承,确保回转窑的旋转平稳。
轴承通常采用滚动轴承或者滑动轴承。
5. 燃烧装置:燃烧装置用于提供高温燃烧气体和热风,为回转窑提供所需的热能。
常见的燃烧装置包括燃烧炉、燃烧器等。
6. 冷却装置:冷却装置用于冷却回转窑内的物料和排出的热风。
常见的冷却装置包括冷却器、风机等。
7. 进料和排料装置:进料装置用于将原料送入回转窑,排料装置用于将处理后的物料从回转窑中排出。
进料和排料装置通常采用输送带、斗式提升机等。
三、工作参数回转窑的工作参数对于其正常运行和工艺效果具有重要影响。
常见的工作参数包括:1. 旋转速度:回转窑的旋转速度决定了物料在窑内停留的时间,对于不同工艺过程有不同的要求。
2. 倾角:回转窑的倾角决定了物料在窑内的运动轨迹和物料层厚度,对于热传导、物料均匀性等有影响。
3. 内径和长度:回转窑的内径和长度决定了窑的处理能力和物料的停留时间。
回转窑的结构及工作原理概述
回转窑的结构及工作原理概述回转窑的结构及工作原理概述回转窑的筒体由钢板卷制而成,筒体内镶砌耐火衬,且与水平线成规定的斜度,由3个轮带支承在各挡支承装置上,在入料端轮带附近的跨内筒体上用切向弹簧板固定一个大齿圈,其下有一个小齿轮与其啮合。
正常运转时,由主传动电动机经主减速器向该开式齿轮装置传递动力,驱动回转窑。
物料从窑尾(筒体的高端)进入回转窑内煅烧。
由于筒体的倾斜和缓慢的回转作用,物料既沿圆周方向翻滚又沿轴向(从高端向低端)移动,继续完成其工艺过程,最后,生成熟料经窑头罩进入冷却机冷却。
燃料由窑头喷入窑内,燃烧产生的废气与物料进行交换后,由窑尾导出。
本设计不含燃料的燃烧器。
该窑在结构方面有下列主要特点:1、简体采用保证五项机械性能(σa、σb、σ%、αk和冷弯试验)的 20g及Q235-B钢板卷制,通常采用自动焊焊接。
筒体壁厚:一般为25mm,烧成带为32mm,轮带下为65mm,由轮带下到跨间有38mm厚的过渡段节,从而使筒体的设计更为合理,既保证横截面的刚性又改善了支承装置的受力状态。
2、在筒体出料端有耐高温、耐磨损的窑口护板,筒体窑尾端由一米长1Cr18Ni9Ti钢板制作。
其中窑头护板与冷风套组成分格的套筒空间,从喇叭口向筒内吹冷风冷却窑头护板的非工作面,以有利该部分的长期安全工作,在筒体上套有三个矩形实心轮带。
轮带与筒体垫板间的间隙由热膨胀量决定,当窑正常运转时,轮带能适度套在筒体上,以减少筒体径向变形。
3、传动系统用单传动,由变频电动机驱动硬齿面三级圆柱齿轮减速器,再带动窑的开式齿轮副,该传动装置采用胶块联轴器,以增加传动的平稳性,设有连接保安电源的辅助传动装置,可保证主电源中断时仍能盘窑操作,防止筒体弯曲并便利检修。
4、回转窑窑头密封采用罩壳气封、迷宫加弹簧刚片双层柔性密封装置。
通过喇叭口吹入适量的冷空气冷却护板,冷空气受热后从顶部排走;通过交迭的耐热弹簧钢片下柔性密封板压紧冷风套筒体,保证在窑头筒体稍有偏摆时仍能保持密封作用。
「回转窑的结构及工作原理概述」
「回转窑的结构及工作原理概述」回转窑是一种重要的石化设备,主要用于生产水泥、石灰和其他物料的烧结。
在回转窑中,物料在高温下进行热处理,通过旋转机构使物料在窑内均匀受热,从而实现物料的烧结和热解过程。
以下将对回转窑的结构及工作原理进行概述。
一、回转窑的结构回转窑主要由筒体、托轮、支撑装置、驱动装置以及热气流系统等组成。
1.筒体:回转窑的筒体呈长圆筒状,通常由优质耐火材料制成。
筒体内部呈一定的倾斜角度,通常约为1-5度,这样可以使物料在窑内顺利滚动。
窑筒内部通常分为预热区、烧结区和冷却区。
2.托轮:托轮是回转窑的重要组成部分,用于支撑和带动回转筒体的旋转。
托轮通常由钢筋混凝土或铸钢等材料制成,通过托轮与筒体联接,运用驱动装置使整个筒体旋转。
3.支撑装置:支撑装置主要用于支撑和固定回转窑的筒体。
通常有滚动轴承和摩擦支撑两种形式。
滚动轴承是较常见的支撑装置,通过滚动轴承将筒体与托轮连接,使其能够顺畅地旋转。
摩擦支撑则是通过油石膏或其他耐磨材料的摩擦力来实现支撑。
4.驱动装置:驱动装置用于带动回转窑的旋转运动,通常由电机、减速器和传动轮等组成。
电机通过传动装置将动力传输给回转窑的轴心,从而实现筒体的旋转。
5.热气流系统:热气流系统用于提供燃料和空气等物质,使回转窑达到所需的高温。
燃料燃烧产生的高温烟气通过燃烧室喷入窑筒,与物料进行热交换。
二、回转窑的工作原理回转窑的工作原理主要是通过筒体的旋转和热气流的流动来实现物料的热处理。
1.物料进料:原料通过送料装置进入窑筒,从窑筒的一端加入。
2.预热区:物料在窑筒的进料端首先经过预热区,此时窑筒温度较低,物料开始升温,水分开始蒸发。
燃料燃烧产生的高温烟气经过预热区与物料进行热交换,从而使物料的温度逐渐升高。
3.烧结区:经过预热区后的物料进入烧结区,此时窑筒温度达到较高水平(约1300℃)。
物料在烧结区内进行热解和烧结过程,燃料燃烧产生的高温烟气通过烧结区与物料进行热交换,使物料逐渐烧结成球状颗粒。
回转窑工作原理及结构
回转窑工作原理及结构回转窑是一种常用的工业设备,广泛应用于矿山、冶金、化工等行业,用于石灰、水泥、陶瓷等物料的烧结和煅烧过程。
本文将详细介绍回转窑的工作原理和结构。
一、工作原理回转窑的工作原理基于物料在高温下的热化学反应,通过旋转的筒体将物料进行加热和热处理。
其工作原理可以分为以下几个步骤:1. 物料进料:物料由进料口进入回转窑内,通常通过螺旋输送机或挡板输送机将物料均匀地送入窑体。
2. 热风进入:燃烧器燃烧燃料产生的高温热风经过窑头的风管进入回转窑内。
热风的进入有助于提供所需的热量,促进物料的热化学反应。
3. 物料加热:物料在回转窑内随着筒体的旋转逐渐升温。
高温热风和物料的接触使物料表面产生一层熔融状态的液相,促进物料的反应和热传导。
4. 热化学反应:物料在高温下进行热化学反应,例如水泥熟料的煅烧、石灰石的石灰化等。
这些反应会释放出大量的热量,进一步提高物料的温度。
5. 冷却排放:经过热化学反应后的物料逐渐冷却,最终从回转窑的出料口排出。
冷却过程可以通过引入冷风或水进行辅助,以降低物料的温度。
二、结构组成回转窑主要由以下几个部分组成:1. 窑体:窑体是回转窑的主体结构,通常由钢板或耐火材料制成。
窑体呈圆筒形,一端为进料口,一端为出料口。
窑体内部有一定数量的隔板,用于提高物料的热交换效果。
2. 驱动装置:驱动装置用于带动回转窑的旋转运动。
常见的驱动装置有齿轮传动和液压传动两种。
齿轮传动通常由电机、减速器和齿轮组成,通过传动装置将动力传递给回转窑。
3. 轮带和支撑装置:回转窑的轮带和支撑装置用于支撑和保持窑体的稳定运行。
轮带通常由钢制而成,通过滚动摩擦与回转窑的轮圈接触,使窑体能够顺利旋转。
4. 冷却装置:冷却装置用于降低回转窑内物料的温度,防止物料过度热化和结块。
常见的冷却装置有冷风机和水冷装置。
冷风机通过引入冷风进行物料的自然冷却,水冷装置则通过喷淋水进行冷却。
5. 烟气处理装置:烟气处理装置用于处理回转窑产生的废气和粉尘。
回转窑工作原理及结构
回转窑工作原理及结构【回转窑工作原理及结构】一、工作原理:回转窑是一种常用的热处理设备,主要用于煅烧、焙烧、还原、干燥等工艺过程。
其工作原理如下:1. 物料进料:物料通过进料口进入回转窑,进料口通常位于窑筒的一端。
2. 窑筒旋转:回转窑的窑筒通过电机、齿轮、链条等传动装置驱动,使其沿水平轴线做连续、缓慢的旋转。
3. 热传导:在回转窑内,物料受到火焰和烟气的热传导,使其温度逐渐升高。
4. 化学反应:物料在高温环境下发生化学反应,如煅烧、焙烧、还原等过程。
5. 烟气排放:烟气通过窑筒的另一端排出,经过处理后排放到大气中。
6. 产物收集:经过热处理后的物料从窑筒的另一端排出,经过冷却后进行收集和包装。
二、结构组成:回转窑的结构主要由以下几个部分组成:1. 窑筒:窑筒是回转窑的主体部分,通常由钢板焊接而成。
它具有一定的强度和刚度,能够承受物料和烟气的重量和冲击。
2. 转轴:转轴是连接电机和窑筒的部件,通常由高温合金钢制成,具有足够的强度和耐磨性。
3. 转动装置:转动装置包括电机、减速器、齿轮和链条等,用于驱动窑筒的旋转。
4. 密封装置:密封装置用于防止烟气和物料的泄漏,通常包括机械密封和气体密封两种形式。
5. 烟气处理系统:烟气处理系统包括除尘器、脱硫装置、脱硝装置等,用于净化烟气,保护环境。
6. 进料和出料装置:进料和出料装置通常由斗式输送机、螺旋输送机等组成,用于物料的进出。
7. 冷却装置:冷却装置用于对热处理后的物料进行降温,通常采用风冷或水冷方式。
8. 控制系统:控制系统用于监控和控制回转窑的运行参数,如转速、温度、压力等。
三、应用领域:回转窑广泛应用于冶金、建材、化工、环保等行业,具体包括以下几个方面:1. 水泥工业:回转窑主要用于水泥熟料的煅烧过程,将生料在高温下进行煅烧,使其转变为熟料。
2. 冶金工业:回转窑用于冶金矿石的焙烧和还原过程,如铁矿石的还原、镍矿石的焙烧等。
3. 化工工业:回转窑可用于化工原料的煅烧、焙烧、干燥等过程,如石油焦的煅烧、石膏的煅烧等。
回转窑工作原理及结构
回转窑工作原理及结构回转窑是一种常见的工业设备,广泛应用于水泥生产、冶金、化工等行业。
本文将详细介绍回转窑的工作原理及结构。
一、工作原理回转窑是一种旋转式设备,其工作原理基于物料在旋转过程中的热传导、传热、传质和化学反应等过程。
1. 物料进料:物料通过进料端进入回转窑,通常是由上方均匀分布的进料装置将物料均匀地送入窑体。
2. 窑体旋转:回转窑通过驱动装置带动窑体旋转,通常是通过电机与齿轮、链条等传动装置实现。
3. 物料热传导:在回转窑内,物料与高温气体接触,通过热传导的方式使物料温度逐渐升高。
4. 传热传质:物料在旋转过程中,不断与高温气体进行热交换和质量传递。
热气体从窑尾进入,与物料进行热交换后,经过窑头排出。
5. 化学反应:在高温环境下,物料中的化学成分可能发生变化,例如水泥生产中的煅烧过程。
6. 熟料排出:经过一段时间的热处理后,物料在窑体内逐渐转化为熟料,并从窑尾排出。
二、结构组成回转窑的结构通常由以下几个部分组成:1. 窑体:窑体是回转窑的主体部分,通常由钢板焊接而成。
窑体内部覆有耐火材料,以承受高温和化学腐蚀。
2. 轴承支撑装置:用于支撑和固定回转窑的轴承,以确保窑体的平稳旋转。
3. 驱动装置:通常由电机、齿轮和链条等组成,用于带动回转窑的旋转。
4. 转轮装置:用于支撑和平衡窑体的重量,并减少摩擦阻力。
5. 进料装置:用于将物料均匀地送入回转窑,通常由斗式输送机、螺旋输送机等组成。
6. 排料装置:用于将熟料从窑尾排出,通常由排料板和排料筒等组成。
7. 冷却装置:用于对热处理后的物料进行冷却,通常是通过与冷却气体的接触实现。
8. 热风炉:用于提供高温气体,通常是通过燃烧煤、油或天然气等燃料产生热能。
三、应用领域回转窑广泛应用于水泥生产、冶金、化工等行业。
具体应用包括:1. 水泥生产:回转窑是水泥生产中煅烧过程的核心设备,用于将原料中的石灰石和粘土等物质煅烧成熟料。
2. 冶金行业:回转窑可用于冶金行业中的焙烧过程,例如铁矿石的还原焙烧和镍矿的煅烧等。
回转窑工作原理及结构
回转窑工作原理及结构回转窑是一种常见的工业设备,广泛用于水泥生产、冶金、化工等行业。
它主要用于物料的煅烧、干燥和热处理过程。
本文将详细介绍回转窑的工作原理及结构。
一、工作原理回转窑的工作原理基于物料在高温下的热交换过程。
回转窑通常是一个长而倾斜的圆筒,内部有一条螺旋板,物料从一端进入,由于筒体的倾斜角度和螺旋板的作用,物料在回转窑内不断向另一端移动。
回转窑内部的物料在高温下与燃烧器产生的热气流接触,发生热交换。
燃烧器通常位于回转窑的一端,通过喷嘴将燃料喷入回转窑内,与空气混合后燃烧产生高温热气流。
热气流通过窑筒内的物料层,使物料发生干燥、煅烧和热处理等反应。
二、结构组成1. 窑筒回转窑的主体部分是一个长而倾斜的圆筒,通常由耐火材料制成。
窑筒的倾斜角度通常在1-5度之间,这种设计可以使物料在窑筒内不断移动,并保证物料与热气流充分接触。
2. 转动装置回转窑的转动装置通常由电机、减速器、轮胎和支撑滚轮等组成。
电机通过减速器驱动轮胎旋转,轮胎与窑筒连接,使窑筒绕轴线旋转。
支撑滚轮位于窑筒的一端,起到支撑和固定窑筒的作用。
3. 燃烧器燃烧器是回转窑的关键部件,它负责向窑筒内喷射燃料和空气混合物,产生高温热气流。
燃烧器通常由喷嘴、燃料供应系统和风机等组成。
4. 冷却装置回转窑的一端通常设有冷却装置,用于降低窑筒和物料的温度。
冷却装置通常由冷却风机和冷却管组成,冷却风机通过冷却管将冷却空气引入窑筒,从而降低窑筒内的温度。
5. 排放装置回转窑的另一端通常设有排放装置,用于排放烟气和废气。
排放装置通常由烟囱和除尘设备组成,烟囱将烟气排出室外,除尘设备用于去除烟气中的颗粒物和有害气体。
三、工作过程回转窑的工作过程通常包括预热、煅烧和冷却三个阶段。
1. 预热阶段物料从回转窑的一端进入,通过与高温热气流的接触,发生物理和化学反应,逐渐升温。
在这个阶段,物料中的水分被蒸发,物料逐渐干燥。
2. 煅烧阶段物料在回转窑内不断向另一端移动,同时与热气流进行热交换。
回转窑结构及其工作原理
当流速过大时,传热系数增大,但气体与物料的接触 时间减少,总传热量有时反而会减少,表现为废气温度升 高、热耗增大、飞灰增多、料耗加大,不经济。
相反,当流速低时,传热效率降低,产量会显著下降, 也不合适。
窑内气流速度,各带不同,一般以窑尾风速来表 达,如直径为3米的湿法窑,以5(米/秒)左右为宜。 干法窑的窑尾风速相应大一些,一般约10(米/秒)左 右。
7、窑尾密封装置
QD窑尾密封装置采用气缸压紧端面接 触式,整个密封圈受力均匀且能消除由 于安装和窑筒体挠度产生的不良影响。 此外由电动干油泵将润滑脂注入摩擦圈 接触面进行润滑,摩擦阻力及磨损小, 密封可靠效果好。
8、窑头罩
窑头罩为钢板焊接而成的罩形,通过两 侧的支腿座落在窑头操作平台上,下部 与冷却机的接口连接,窑头罩内砌筑耐 火砖或浇灌耐热混凝土,窑头罩前外端 面设有二扇悬挂移动式窑门,以便进入 窑内检修及窑衬砌筑等工作。
和转速n成正比,与物料休止角 的平方根成反比。
②当窑径一定时,v m 与n 的积成正比。若使物料的运动 速度保持一定,则n与 成反比,即窑的倾斜角愈大,
窑的速度应愈低。
③实际生产中,D i 、 、 已为定值,则 v m 与n 成正比,
即改变窑速,窑内物料的运动速度随之变化。
④如窑内有结圈或人工砌筑的挡料圈时,物料的运动速度要 降低。
低端
高端
F DB
θ
α
G EC A
β
ΔS
图2-75 回转窑内物料充填与运动简图
θ——填充角;β——窑倾斜角; α——物料休止角
窑内的物料仅占据窑容积的一部分,物料颗粒在窑内的运 动过程是比较复杂的。
回转窑工作原理及结构
回转窑工作原理及结构回转窑是一种常见的工业设备,广泛应用于水泥生产、冶金、化工等行业。
本文将详细介绍回转窑的工作原理及其结构。
一、工作原理回转窑是一种旋转式设备,其工作原理可简单概括为物料在回转窑内受到热源的加热温和流的作用,从而发生化学反应或者物理变化,最终得到所需的产品。
1. 加热过程:回转窑的热源通常为燃烧器,燃烧器产生的高温燃烧气体通过燃烧室进入回转窑内。
物料在回转窑内由于窑壁温和流的加热作用,温度逐渐升高。
加热过程中,物料中的水分逐渐蒸发,有机物质发生分解或者燃烧,从而释放出热量,促进反应的进行。
2. 反应过程:随着回转窑的旋转,物料在窑内不断翻转和混合,使得物料与热气体充分接触,加快了反应速率。
在高温和氧化性气氛下,物料发生氧化、还原、分解、合成等化学反应,从而得到所需的产物。
3. 冷却过程:在回转窑的尾部通常设置有冷却装置,用于快速降低物料温度。
冷却装置通常采用风冷或者水冷方式,通过冷却介质的流动,将物料从高温状态迅速冷却至环境温度,以避免产物再次发生反应。
二、结构组成回转窑的结构主要由以下几个部份组成:1. 窑筒:窑筒是回转窑的主体部份,通常由耐火材料制成,具有一定的耐高温和耐磨损性能。
窑筒呈圆筒形,通过轴承支撑在水平的基础上,可以沿水平轴线旋转。
2. 驱动装置:回转窑的旋转依靠驱动装置实现。
常见的驱动装置有齿轮传动和液压传动两种方式。
齿轮传动通常由机电、减速器和齿轮组成,通过齿轮的啮合实现窑筒的旋转。
液压传动则通过液压系统控制窑筒的转速。
3. 燃烧器:燃烧器是回转窑的热源,通常安装在窑筒的一端。
燃烧器通过燃烧燃料产生高温燃烧气体,将其引入回转窑内,为物料提供加热能量。
4. 冷却装置:冷却装置通常设置在回转窑的尾部,用于降低物料的温度。
常见的冷却装置有风冷器和水冷器两种方式。
风冷器通过强制通风的方式,利用冷风对物料进行冷却。
水冷器则通过水的流动,将热量带走,实现物料的快速冷却。
5. 辅助装置:回转窑还配备有一些辅助装置,如物料进料装置、物料排出装置、气流控制装置等。
回转窑工作原理及结构
回转窑工作原理及结构引言概述:回转窑是一种常见的工业设备,广泛应用于水泥、冶金、化工等行业。
它通过回转筒的旋转来完成物料的煅烧或热处理过程。
本文将详细介绍回转窑的工作原理和结构。
一、工作原理1.1 热传导原理回转窑的工作原理基于热传导原理。
物料在回转筒内受到高温气体的热辐射和热传导作用,温度逐渐升高,使得物料内部发生化学反应或物理变化。
1.2 气体流动原理回转窑内部设有燃烧室和烟道系统。
燃烧室中的燃料燃烧产生高温气体,通过烟道系统进入回转筒内,与物料进行热交换。
气体流动的合理设计可以提高热效率和物料的煅烧质量。
1.3 回转筒的旋转原理回转窑的回转筒通过电机驱动,使其沿水平轴线旋转。
回转筒的旋转可以保证物料在回转窑内均匀受热,避免过度烧结或结块现象的发生。
二、结构组成2.1 回转筒回转筒是回转窑的核心部件,通常由钢板制成。
它具有一定的强度和耐磨性,能够承受高温和物料的冲击。
回转筒内部通常分为预热区、煅烧区和冷却区,以满足不同工艺要求。
2.2 燃烧室燃烧室是回转窑的热源部分,用于燃烧燃料产生高温气体。
燃烧室通常由燃烧器、燃烧器喷嘴和燃烧器喷嘴调节器等组成,可以根据工艺要求调节燃料的供给量和燃烧温度。
2.3 烟道系统烟道系统连接燃烧室和回转筒,用于将高温气体引入回转筒内进行热交换。
烟道系统通常包括烟道管、烟道风机和烟道阀门等组件,可以调节气体流动速度和方向,以实现最佳的热效率。
三、工作过程3.1 物料进料物料通过进料装置进入回转窑的预热区,逐渐升温。
进料装置通常包括输送带、斗式提升机和螺旋输送机等,可以根据工艺要求调节物料的进料量和速度。
3.2 煅烧过程物料在回转筒内逐渐升温,经过煅烧区进行化学反应或物理变化。
煅烧过程中的温度、气氛和物料的停留时间等参数可以根据不同的工艺要求进行调节。
3.3 冷却过程煅烧后的物料通过回转筒的冷却区进行冷却,降低温度。
冷却过程可以采用外部冷却介质,如冷风或水,也可以利用回转筒内部的冷却装置,如冷却器或喷淋装置。
回转窑工作原理及结构
回转窑工作原理及结构回转窑是一种常用的热处理设备,广泛应用于水泥、冶金、化工等行业。
它通过旋转的方式将物料进行加热、干燥、煅烧等处理,具有高效、节能、环保等优点。
本文将详细介绍回转窑的工作原理及结构。
一、工作原理回转窑的工作原理基于物料在旋转过程中的热传导、辐射和对流传热。
具体来说,回转窑由一个长而倾斜的筒体组成,筒体内部份为不同的区域,包括进料区、预热区、煅烧区和冷却区。
1. 进料区:物料通过进料口进入回转窑,通过与高温烟气的接触,物料开始升温。
2. 预热区:物料在预热区继续升温,此时烟气中的热量被物料吸收,同时物料中的水分开始蒸发。
3. 煅烧区:物料在煅烧区达到最高温度,此时物料中的有机物和无机物发生化学反应,产生新的化合物。
4. 冷却区:经过煅烧的物料进入冷却区,通过与冷却气体的接触,物料逐渐降温,最终达到出料温度。
二、结构组成回转窑的结构主要由筒体、传动装置、支撑装置、烟气系统和进料系统等组成。
1. 筒体:筒体是回转窑的主体部份,通常由耐火材料制成。
它具有一定的倾斜度,使物料能够顺利地在其中流动。
2. 传动装置:传动装置用于驱动回转窑的旋转运动。
常见的传动装置包括齿轮传动和液压传动等。
3. 支撑装置:支撑装置用于支撑和固定回转窑的筒体,保证其稳定运行。
常见的支撑装置包括滚动轴承和液压支撑装置等。
4. 烟气系统:烟气系统用于将燃烧产生的烟气引导到回转窑中,提供热量。
烟气系统包括燃烧器、烟道和烟气处理设备等。
5. 进料系统:进料系统用于将原料送入回转窑。
进料系统通常包括进料口、送料装置和分料装置等。
三、工作参数回转窑的工作参数对于保证其正常运行和处理效果至关重要。
常见的工作参数包括转速、倾角、进料量、热风温度等。
1. 转速:转速是指回转窑的旋转速度,通常以转/分钟为单位。
转速的选择应根据物料的性质和工艺要求进行调整。
2. 倾角:倾角是指回转窑的倾斜度,通常以度数表示。
倾角的选择应根据物料的流动性和热传导等特性进行调整。
回转窑工作原理及结构
回转窑工作原理及结构回转窑是一种常见的工业设备,广泛应用于水泥生产、冶金、化工等行业。
它具有高效、节能、环保等优点,是现代工业生产中不可或缺的设备之一。
本文将详细介绍回转窑的工作原理及结构。
一、工作原理回转窑主要通过回转筒的旋转来实现物料的加热、煅烧和冷却等工艺过程。
其工作原理如下:1. 物料进料:物料通过进料口进入回转筒内,通常由输送机或提升机等设备进行输送。
2. 加热煅烧:回转筒内设置有燃烧器,燃烧器将燃料燃烧产生的高温燃烧气体引入回转筒内,与物料进行热交换,使物料逐渐升温并发生化学反应,实现煅烧过程。
3. 煅烧反应:在高温下,物料中的水分、有机物和其他挥发性物质被蒸发和分解,产生各种气体和烟气,同时发生一系列化学反应,使物料逐渐转化为熟料。
4. 冷却:煅烧后的物料需要进行冷却,以降低温度,增强熟料的稳定性。
回转筒内设置有冷却装置,通常采用冷风或水进行冷却。
5. 产物排出:冷却后的熟料通过排料口排出回转筒,通常由排料机或输送机等设备进行排出。
二、结构组成回转窑的结构主要由以下几个部分组成:1. 回转筒:回转筒是回转窑的主体部分,通常由钢板制成,具有一定的强度和耐高温性能。
回转筒的直径和长度根据生产需求进行设计,通常直径较大,长度较长。
2. 转动装置:回转筒通过转动装置实现旋转运动。
转动装置通常由电机、减速器、齿轮等组成,能够提供足够的扭矩和转速,确保回转筒的稳定运转。
3. 密封装置:为了防止物料和烟气泄漏,回转窑设置有密封装置。
常见的密封形式有机械密封、气体密封和封头密封等,能够有效地保持回转筒的密封性能。
4. 燃烧装置:回转窑的燃烧装置通常由燃烧器和燃烧器喷嘴等组成。
燃烧器提供燃料和氧气,通过喷嘴将高温燃烧气体引入回转筒内,实现物料的加热和煅烧。
5. 冷却装置:回转窑的冷却装置通常由冷风机和冷却管等组成。
冷风机产生冷风,通过冷却管将冷风引入回转筒内,实现熟料的冷却。
6. 支撑装置:为了保证回转筒的稳定运转,回转窑设置有支撑装置。
回转窑工作原理及结构
回转窑工作原理及结构回转窑是一种常用的工业设备,广泛应用于水泥生产、冶金、化工等领域。
它通过回转筒体的旋转来完成物料的烧结、干燥等工艺过程。
本文将从回转窑的工作原理和结构两个方面进行详细介绍。
一、工作原理1.1 热传导回转窑内部通过燃烧设备产生的高温气体,将热量传导给回转筒体,使得筒体表面温度升高。
物料在筒体内部沿着轴线方向挪移时,与筒体表面接触,从而接受筒体传导的热量,完成热处理过程。
1.2 对流传热在回转窑内部,燃烧产生的高温气体味形成对流气流,将热量传递给物料。
物料在气流的作用下,不断旋转,使得热量均匀传递给物料表面,实现高效的热处理过程。
1.3 辐射传热除了热传导和对流传热外,回转窑内部还存在辐射传热。
高温气体和筒体表面会辐射出热能,直接照射到物料表面,使得物料受热均匀,加速热处理过程。
二、结构组成2.1 筒体回转窑的主体部份为筒体,通常由钢板焊接而成。
筒体内部设置有耐高温的耐火砖或者耐火材料,用于抵御高温气体和物料的腐蚀,保证设备的长期稳定运行。
2.2 驱动装置回转窑的旋转是通过驱动装置实现的,通常采用液压驱动或者电动驱动。
驱动装置能够提供足够的扭矩和稳定的转速,确保回转窑能够按照设定的工艺要求正常运转。
2.3 燃烧设备为了产生高温气体,回转窑内部通常设置有燃烧设备,如煤粉燃烧器或者天然气燃烧器。
燃烧设备能够提供足够的热量,保证物料在回转窑内部得到充分的热处理。
三、物料处理3.1 干燥回转窑在处理物料时,可以通过传导、对流和辐射传热的方式将物料表面的水分蒸发,实现干燥处理。
干燥后的物料具有更好的流动性和稳定性。
3.2 煅烧除了干燥外,回转窑还可以进行煅烧处理。
在高温气氛下,物料经过煅烧处理,使得其化学成份和结构发生变化,得到所需的产品。
3.3 焙烧有些物料需要进行焙烧处理,回转窑可以提供高温和氧化还原环境,使得物料中的有机物质燃烧殆尽,得到纯净的无机物质。
四、应用领域4.1 水泥生产回转窑在水泥生产中扮演着重要的角色,通过对水泥熟料的煅烧处理,得到高质量的水泥产品。
回转窑工作原理及结构
回转窑工作原理及结构一、工作原理回转窑是一种重要的工业设备,主要用于石化、冶金、建材等行业的生产过程中。
其工作原理是通过回转筒的旋转,将物料在高温条件下进行热处理或者烧结。
具体工作原理如下:1. 物料进料:物料由进料口输入回转窑内,可以是干粉状、颗粒状或者浆料状。
2. 窑筒旋转:回转窑内安装有驱动装置,使得窑筒沿水平轴线进行旋转。
窑筒的旋转速度可根据物料的性质和生产工艺进行调节。
3. 热源供给:回转窑内部需要提供热源,常见的热源有燃煤、燃气、重油等。
热源通过燃烧产生的高温气体或者火焰,传递给窑筒内的物料,使其发生化学反应或者物理变化。
4. 物料热处理:物料在高温条件下,经过一系列的热处理过程,如干燥、煅烧、烧结等。
这些过程可以改变物料的结构、性质和化学组成。
5. 尾气处理:在物料热处理过程中,产生大量的尾气,其中含有有害气体和颗粒物。
为了保护环境和节约能源,需要对尾气进行处理,如除尘、脱硫等。
6. 产物采集:经过热处理后,物料会产生固体产物或者气体产物。
固体产物可通过排出口排出,气体产物经过处理后可回收利用或者排放到大气中。
二、结构组成回转窑的结构主要包括以下几个部份:1. 窑筒:回转窑的核心部件,采用圆筒形状,由耐火材料或者特殊合金材料制成。
窑筒内部有一定的倾角,使物料在旋转过程中能够自然下滑。
2. 转轴:位于窑筒的中心,负责支撑和传递旋转动力。
转轴通常由耐高温合金材料制成,具有足够的强度和刚度。
3. 驱动装置:用于驱动窑筒的旋转,常见的驱动装置有机电、液压驱动系统等。
驱动装置通常与转轴相连,通过齿轮传动或者链条传动实现窑筒的旋转。
4. 轴承支撑:支撑转轴和窑筒的分量,减少磨擦阻力。
轴承通常采用滚动轴承或者滑动轴承,具有良好的耐磨性和耐高温性能。
5. 烟气进出口:用于引入热源和排出尾气。
烟气进口通常位于窑筒的一端,烟气出口位于另一端。
烟气进出口通常配有阀门和管道,以便控制烟气的流量和温度。
6. 冷却装置:用于冷却窑筒和产物。
回转窑结构及工作原理
回转窑的结构和工作原理1. 引言回转窑是一种常见的烧结设备,广泛应用于水泥、冶金、化工等行业。
其主要作用是将原料在高温下进行热处理,使其化学成分发生变化,从而得到所需的产品。
本文将详细介绍回转窑的结构和工作原理。
2. 回转窑的结构回转窑主要由筒体、传动装置、支撑装置、烟气处理装置等部分组成。
2.1 筒体回转窑的筒体是一个长而细的圆筒形结构,通常由钢板焊接而成。
筒体内部通常分为预热区、煅烧区和冷却区三个部分。
预热区位于窑头部,用于将原料迅速加热至适宜的热处理温度。
煅烧区位于筒体的中部,用于进行化学反应和烧结过程。
冷却区位于筒体的尾部,用于将产物迅速冷却。
2.2 传动装置回转窑的传动装置通常由电机、减速机、液压装置等组成。
电机提供动力,通过减速机将电机的高速旋转转换为适合回转窑的低速旋转。
液压装置用于控制回转窑的倾斜角度,以调节窑内物料的流动速度和停留时间。
2.3 支撑装置回转窑的支撑装置主要用于支撑和固定回转窑的筒体。
通常由轮带、支撑滚筒、轴承等组成。
轮带固定在筒体外壁上,支撑滚筒通过轴承与轮带连接,承受筒体的重量和旋转力矩。
2.4 烟气处理装置回转窑的烟气处理装置主要用于处理窑内产生的烟气,以保护环境。
通常包括烟囱、除尘器、废气余热回收装置等。
烟囱将烟气排放到大气中,除尘器用于去除烟气中的颗粒物和有害物质,废气余热回收装置用于回收烟气中的热能,提高能源利用效率。
3. 回转窑的工作原理回转窑的工作原理是通过筒体的旋转和热传导来完成的。
下面将详细介绍回转窑在不同区域的工作原理。
3.1 预热区在预热区,燃料和原料由窑头部进入回转窑。
燃料在窑头部燃烧,产生的高温燃烧气体通过筒体内的物料层进行传热,使物料迅速升温。
同时,物料中的水分和挥发分被蒸发和挥发出来,形成水蒸气和挥发物。
这些水蒸气和挥发物随着烟气一起排出窑外。
3.2 煅烧区在煅烧区,物料逐渐升温并开始发生化学反应。
燃烧气体在筒体内与物料接触,将热量传递给物料,使其达到烧结温度。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
回转窑的结构及工作原理概述回转窑的结构及工作原理概述回转窑的筒体由钢板卷制而成,筒体内镶砌耐火衬,且与水平线成规定的斜度,由3个轮带支承在各挡支承装置上,在入料端轮带附近的跨内筒体上用切向弹簧板固定一个大齿圈,其下有一个小齿轮与其啮合。
正常运转时,由主传动电动机经主减速器向该开式齿轮装置传递动力,驱动回转窑。
物料从窑尾(筒体的高端)进入回转窑内煅烧。
由于筒体的倾斜和缓慢的回转作用,物料既沿圆周方向翻滚又沿轴向(从高端向低端)移动,继续完成其工艺过程,最后,生成熟料经窑头罩进入冷却机冷却。
燃料由窑头喷入窑内,燃烧产生的废气与物料进行交换后,由窑尾导出。
本设计不含燃料的燃烧器。
该窑在结构方面有下列主要特点:1、简体采用保证五项机械性能(σa、σb、σ%、αk和冷弯试验)的 20g及Q235-B钢板卷制,通常采用自动焊焊接。
筒体壁厚:一般为25mm,烧成带为32mm,轮带下为65mm,由轮带下到跨间有38mm厚的过渡段节,从而使筒体的设计更为合理,既保证横截面的刚性又改善了支承装置的受力状态。
2、在筒体出料端有耐高温、耐磨损的窑口护板,筒体窑尾端由一米长1Cr18Ni9Ti钢板制作。
其中窑头护板与冷风套组成分格的套筒空间,从喇叭口向筒内吹冷风冷却窑头护板的非工作面,以有利该部分的长期安全工作,在筒体上套有三个矩形实心轮带。
轮带与筒体垫板间的间隙由热膨胀量决定,当窑正常运转时,轮带能适度套在筒体上,以减少筒体径向变形。
3、传动系统用单传动,由变频电动机驱动硬齿面三级圆柱齿轮减速器,再带动窑的开式齿轮副,该传动装置采用胶块联轴器,以增加传动的平稳性,设有连接保安电源的辅助传动装置,可保证主电源中断时仍能盘窑操作,防止筒体弯曲并便利检修。
4、回转窑窑头密封采用罩壳气封、迷宫加弹簧刚片双层柔性密封装置。
通过喇叭口吹入适量的冷空气冷却护板,冷空气受热后从顶部排走;通过交迭的耐热弹簧钢片下柔性密封板压紧冷风套筒体,保证在窑头筒体稍有偏摆时仍能保持密封作用。
5、回转窑窑尾密封采用钢片加石墨柔性密封。
该装置安装简单方便,使用安全可靠。
回转窑的主要结构回转窑窑体的主要结构包括有:1.窑壳,它是回转窑(旋窑)的主体,窑壳钢板厚度在40mm左右的钢板,胎环的附近,因为承重比较大,此处的窑壳钢板要厚一些。
窑壳的内部砌有一层200mm左右的耐火砖。
窑壳在运转的时候,由于高温及承重的关系,窑壳会有椭园型的变形,这样就会对窑砖产生压力,影响窑砖的寿命。
在窑尾大约有一米长的地方为锥形,使从预热机进料室来的料能较为顺畅地进入到窑内。
2.胎环、支持滚轮、轴承、胎环与支持滚轮都是用来支撑窑的重量用。
胎环是套在窑壳上,它与窑壳间并没有固定,窑壳与胎还之间是加有一块铁板隔开,使胎环与窑壳间保留一定间隙,不能太大也不能过小。
如果间隙太小,窑壳的膨胀受到胎环的限制,窑砖容易破坏。
如果间隙太大,窑壳与胎环间相对移动、磨擦更加利害,也会使窑壳的椭圆变形更加严重。
通常要在二者间加润滑油。
我门可以通过窑壳与胎环间的相对运动来凭估计窑壳的椭圆变形程度。
窑壳与胎环之间存在着热传导率的差异,必需借助外部的风车来帮助窑壳散热,平衡减小两者间的温差。
否则窑壳的膨胀会受到胎环的限制。
在开窑时,窑壳的升温速率高于胎环,窑工必须控制回转窑(旋窑)的升温速率在50℃/h,这样有利保护窑砖。
通常托轮要比轮带宽50-100mm 毫米左右,滚轮轴承是采用巴氏合金,如果轴承失去润滑,会使轴承因温度过高而烧坏。
在轴承处都有冷却水进行循环冷却。
为减少窑壳对胎环的热辐射,造成托轮温度过高,在二者之间都加有隔热板来减少热辐射。
回转窑(旋窑),一般有2组到3组托轮。
3. 止推滚轮止推滚轮就是限制回转窑(旋窑)吃下或吃上时的极限开关。
因为支持滚轮要比窑胎宽一些,为使托轮与轮带能够上下移动,磨损均匀。
在胎环的端面设有止推滚轮。
止推滚轮只是起到阻挡的作用,滚轮本身并没有动力。
窑体的吃上吃下是靠滚轮的偏位,将托轮与窑的中心线有一定角度,让托轮给窑体有向上的力,使窑壳上移。
有时撒一些生料粉或将托轮擦干净,增大其磨擦系数,也可使窑体上移。
窑体吃下时,只要在托轮与轮带之间撒上石墨粉,减小两者间的磨擦力既可。
当回转窑(旋窑)吃下触及到Y1开关时,液压系统开始吃上动作,液压系统吃上1分钟,停止4分钟,然后重复吃上1分钟停4分钟的动作,直到窑胎环触及到Y5位置。
此时窑体开始吃下,液压系统泄压2分钟,停4分钟,然后重复动作。
直到窑体触及到Y1位置又进行吃上。
不断重复以上的过程既可。
在液压系统停止动作时,内部的压力不变。
液压系统还有三到极限开关。
吃上时,如果Y1开关有故障时,窑体会触及到Y第二道开关,系统就会警报(此时窑体已超出吃上范围30mm),若又触及到第三道开关,则系统会跳车(此时以超出吃上的范围50mm)。
回转窑(旋窑)吃下时,如果第一道开关有故障,则回转窑(旋窑)在触及到第二到开关时,系统就会警报,但不会跳车,因为有止推滚轮的限制窑壳的吃下极限。
回转窑的结构及工作原理概述回转窑的结构及工作原理概述回转窑的筒体由钢板卷制而成,筒体内镶砌耐火衬,且与水平线成规定的斜度,由3个轮带支承在各挡支承装置上,在入料端轮带附近的跨内筒体上用切向弹簧板固定一个大齿圈,其下有一个小齿轮与其啮合。
正常运转时,由主传动电动机经主减速器向该开式齿轮装置传递动力,驱动回转窑。
物料从窑尾(筒体的高端)进入回转窑内煅烧。
由于筒体的倾斜和缓慢的回转作用,物料既沿圆周方向翻滚又沿轴向(从高端向低端)移动,继续完成其工艺过程,最后,生成熟料经窑头罩进入冷却机冷却。
燃料由窑头喷入窑内,燃烧产生的废气与物料进行交换后,由窑尾导出。
本设计不含燃料的燃烧器。
该窑在结构方面有下列主要特点:1、简体采用保证五项机械性能(σa、σb、σ%、αk和冷弯试验)的 20g及Q235-B钢板卷制,通常采用自动焊焊接。
筒体壁厚:一般为25mm,烧成带为32mm,轮带下为65mm,由轮带下到跨间有38mm厚的过渡段节,从而使筒体的设计更为合理,既保证横截面的刚性又改善了支承装置的受力状态。
2、在筒体出料端有耐高温、耐磨损的窑口护板,筒体窑尾端由一米长1Cr18Ni9Ti钢板制作。
其中窑头护板与冷风套组成分格的套筒空间,从喇叭口向筒内吹冷风冷却窑头护板的非工作面,以有利该部分的长期安全工作,在筒体上套有三个矩形实心轮带。
轮带与筒体垫板间的间隙由热膨胀量决定,当窑正常运转时,轮带能适度套在筒体上,以减少筒体径向变形。
3、传动系统用单传动,由变频电动机驱动硬齿面三级圆柱齿轮减速器,再带动窑的开式齿轮副,该传动装置采用胶块联轴器,以增加传动的平稳性,设有连接保安电源的辅助传动装置,可保证主电源中断时仍能盘窑操作,防止筒体弯曲并便利检修。
4、回转窑窑头密封采用罩壳气封、迷宫加弹簧刚片双层柔性密封装置。
通过喇叭口吹入适量的冷空气冷却护板,冷空气受热后从顶部排走;通过交迭的耐热弹簧钢片下柔性密封板压紧冷风套筒体,保证在窑头筒体稍有偏摆时仍能保持密封作用。
5、回转窑窑尾密封采用钢片加石墨柔性密封。
该装置安装简单方便,使用安全可靠。
回转窑大齿圈安装、找正过程中几点注意事项回转窑大齿圈安装、找正过程中几点注意事项:1、在大齿圈安装、找正前,必须将铆接弹簧板处的筒体中心线调整至正确位置。
2、在大齿圈的安装与找正过程中,齿圈预装是一个非常关键的环节,预装时必须高质量、高标准、严要求,齿圈与筒体安装过程中的找正仅仅是“对中”,无法对齿圈进行校正。
3、对于预装好的大齿圈一定要整体吊装,否则齿圈对口处销钉及螺栓很难安装、紧固,更无法保证接口处齿距误差及齿圈圆度公差。
4、弹簧板与筒体必须在自由状态下紧密贴合,不得强行将弹簧板与筒体固定、铆接,否则,在松开螺旋顶和拉丝之后,在弹簧板的作用下齿圈的径向和端面跳动量将会增大或误差超标。
5、精找正时的径向和端面跳动值必须小于标准数值。
当拆除螺旋顶和拉丝之后,齿圈的径向和端面跳动量可能会增大,但该差不会超标。
6、弹簧板与筒体配钻时,按照图6所示的顺序进行,每配钻一个孔紧固一条定位螺栓。
7、回转窑大修交付生产运行12h~24h后,要停窑检查弹簧板铆钉情况,并对大齿圈对口螺丝进行二次坚固。
回转窑窑中心线与托轮轴线的相对偏差引起的轴瓦温升回转窑窑中心线与托轮轴线的相对偏差引起的轴瓦温升:如果窑中心线与某一挡托轮存在偏差,出现正“八”字或倒“八”字时,回转窑筒体在上行或下行时,轮带对存在偏差的托轮,便产生了较大的轴向力。
这种轴向力作用在轴瓦上,便出现两种情况:一种是托轮止推盘与轴瓦端部紧密接触;一种是托轮轴相对于瓦产生轴向位移,使轴的运动出现了径向旋转和轴向移动,破坏了轴瓦原来的接触面,引起托轮轴瓦表面产生拉丝并温升。
出现这种现象的原因,主要是不正确的调整托轮造成的。
处理措施是将托轮慢慢调整到原来的位置,并严格遵循调整托轮的原则:托轮调整一定要成对调整,不可一对托轮只调其中的一个;托轮调整应该掌握所调整的对数是最少的对数,调整角度也应是最小的角度;以托轮顶丝的旋转角度控制托轮的移动量,每次调整顶丝只许旋转45°~90°;严禁将一对托轮调成“八”字形。
水泥回转窑筒体表面径向温差大引起的轴瓦温升怎么办?水泥回转窑筒体表面径向温差大引起的轴瓦温升怎么办?水泥回转窑窑筒体径向温差过大,超过100℃时,筒体发生变形。
有资料显示,Ф4m的回转窑,在350℃时,径向膨胀量为15.8mm.若筒体径向180°的温差超过 100℃时,筒体两半圆的直径则相差8.5mm,周长相差26mm,此时筒体的截面近似于鸡蛋纵截面状。
若这种现象发生在轮带附近的筒体上,则引起托轮瓦温升。
引起筒体径向温差大的原因可能是该处的耐火砖磨损量有差异,由燃烧器的位置或窑皮突然脱落造成。
处理措施:及时调整水泥回转窑中窑头燃烧器的位置,并在该处用筒流风机进行降温,等挂上新窑皮后,径向温差自然消失。
石灰回转窑中液压挡轮的运行时间引起的轴瓦温升怎么办?石灰回转窑中液压挡轮的运行时间引起的轴瓦温升怎么办?石灰回转窑液压挡轮是否正常运行,与托轮受力有很大关系。
当液压挡轮上行速度慢且不均匀,而下行速度偏快时,形成了向下的轴向推力,此推力可使托轮轴与瓦之间产生相对挫动和摩擦。
当一个托轮止推盘与轴瓦端部接触间隙较小时,便出现轴瓦温升现象。
处理的措施:迅速改变液压挡轮的运动方向。
可通过触动接触开关,强制改变液压挡轮的运动方向。
检查液压挡轮的调速阀、节流阀的开度和油缸密封圈。
正常运行的石灰回转窑液压挡的上下行程总时间一般为8~10小时,其上下行程时间比为≤1.若下行时间较短或不足3小时,应调整调速阀或节流阀的开度,或更换损坏的油缸密封圈。
回转窑中轮带与筒体垫板的间隙大引起的轴瓦温升怎么办?回转窑中轮带与筒体垫板的间隙大引起的轴瓦温升怎么办?根据轮带的受力分析显示,回转窑筒体在350~380℃工作温度下,轮带受高温的影响,在轮带的垂直方向变形位移量最大。
