分光器设备简介
分光器用途
分光器用途分光器是一种用于将进入设备的光信号分解成不同波长的光的光学仪器。
分光器是化学、物理、生物等领域中常用的仪器之一，其用途广泛。
分光器通过将光信号分解成不同波长的光，可以帮助研究人员进行光谱分析、测量样品的光学性质、检测微量物质等。
本文将就分光器的用途进行深入探讨。
一、分光器在化学分析中的应用分光器在化学分析中扮演着重要的角色。
在化学实验室中，研究人员经常使用分光器来进行光谱分析。
通过分光器，可以将样品吸收或发射的光信号进行分解，并确定样品中不同成分的含量。
比如在元素分析中，研究人员可以通过原子吸收光谱仪（AAS）来测量样品中金属元素的含量，从而对样品进行定量分析。
此外，分光器还可以用于测量样品中有机物质的光学性质，如紫外-可见吸收光谱（UV-Vis）可以用于测定有机物质的浓度、结构等。
二、分光器在生物医学领域的应用除了化学领域，分光器在生物医学领域也有着广泛的应用。
在生物医学研究中，研究人员经常使用荧光分光器来研究生物分子的荧光性质。
通过荧光分光器，可以检测生物样品中的荧光染料、蛋白质等，并对其进行定量或定性分析。
此外，分光器还可以用于研究生物体内的光学性质，如红外光谱仪可以用于检测生物组织的结构、成分等。
在医学诊断中，分光器也有着重要的应用，如紫外-可见光谱仪可以用于测定患者血液、尿液中的成分，帮助医生进行疾病诊断。
三、分光器在材料科学中的应用在材料科学领域，分光器也有着重要的应用价值。
研究人员经常使用拉曼光谱仪来研究材料的分子结构和振动模式。
通过拉曼光谱，可以确定材料中特定的官能团、分子键等，帮助研究人员了解材料的性质和结构。
另外，分光器还可以用于研究材料的光学性质，如红外-近红外光谱仪可以用于测定材料的折射率、吸收率等。
在材料表征和研究中，分光器是不可或缺的工具之一。
四、分光器在环境监测中的应用随着环境污染日益严重，环境监测变得越来越重要。
分光器在环境监测中也有着广泛的应用。
研究人员可以使用质谱仪等分光器设备来检测大气中的有害气体、水体中的污染物等。
分光器电路符号
分光器电路符号
分光器，也被称为耦合器，是一种用于将光信号从一条光纤中分出并传输到另一条或多条光纤中的设备。
在电路图或原理图中，分光器通常用一个特定的符号来表示。
分光器电路符号可能因不同的绘图标准或软件而有所不同，但常见的表示方法是一个方块或圆圈，内部可能有一个或多个线条或箭头，表示光信号的输入和输出。
例如，一个简单的分光器符号可能是一个正方形或圆形，其中一侧有一个输入箭头，而另一侧有两个或更多的输出箭头。
输入箭头指向符号，而输出箭头从符号中延伸出来，表示光信号的分路。
此外，符号旁可能还会有文字标注，以及规格信息，如分光比（如1:2、1:4等），表示输入光信号与输出光信号之间的比例关系。
需要注意的是，具体的符号和标注可能会因不同的工程领域、国家或行业标准而有所差异。
因此，在查阅或绘制包含分光器的电路图时，最好参考相关的标准或手册以确保符号的一致性和准确性。
1。
EPON及分光器介绍
EPON 及分光器介绍1：EPON 系统简介以太网无源光网络（EPON ）是一种基于以太网的采用点到多点（P2MP ）结构的单纤双向波分复用光接入网络，EPON 网络可以灵活的组成星型、树型、总线型等网络拓扑。
EPON 单纤双向波分复用：下行发送波长：1490nm,1550nm(CATV)；上行接收波长：1310nm 。
EPON 系统由局端的光线路终端（OLT ）、用户端的光网络单元（ONU ）和光分配网络（ODN ）组成。
在下行方向（OLT 到ONU ）采用广播的方式，OLT 发送的信号通过ODN 到达各个ONU 。
ONU 只接收自身LLID （Logical Link Identifier ，逻辑链路标识）或者广播LLID 的数据包；在上行方向（ONU 到OLT ）采用TDMA 多址接入方式，OLT 可以为每个ONU 都分配一个时隙，各个ONU 只能在自己的时隙内顺序发送数据， ONU 发送的信号只会通过ODN 到达OLT ，而不会到达其他ONU 。
ODN 由光纤和一个或多个无源光分路器和相关无源光器件等组成，在OLT 和ONU 间提供光传输通道。
EPON 系统参考结构如图所示：2：分光器介绍EPON 分光器分类：(1)按分路比可分为1：2，1：8，1：16，1:32； (2)按分光形式可分为均分，非均分；(3)按类型分可分为熔融拉锥型（FBT ）和平面波导型（PLC ）两大类。
分路比为1：8及以下建议使用熔融拉锥型，分路比为1：16及以上建议使用平面波导型。
平面波导型的带宽在1260nm ～1610nm 较宽，能满足EPON 网络中对3个波长的应用；当采用熔融拉锥型时，应选用单模光纤双窗口树型宽带分光器，在1310nm 和1550nm 时的带宽应不小于±50nm 。
网络拓扑为树型或星型，可采用均分分光器。
网络拓扑为链型或环型，需要多级分路时，可采用非均分分光器。
非均匀分光器一般都采用FBT 技术，1：2的分光器较为常见。
分光器传输信号的原理
分光器传输信号的原理
分光器是通过将入射光信号分割成多个输出信号的光学设备，其传输信号的原理主要基于两个主要现象：全反射和干涉。
1. 全反射：当光从光学的一种介质传播到另一种介质时，如果入射光的入射角度大于一个特定的临界角，光将会完全反射回原来的介质中。
分光器中常用的全反射结构是倒锥形的光纤，光从主光路输入到分光结构后，通过斜边表面发生全反射，然后被分配给不同的输出光纤。
2. 干涉：当两束光相遇并经过适当的光程差处理后，它们会产生干涉现象。
分光器中常用的干涉结构是将光传输到一块介质上，通过在介质内部形成特定的光程差来产生干涉效应。
例如，多层膜片分光器使用反射膜片的不同厚度来实现不同波长的光干涉，将入射的白光拆分为不同波长的色散光。
综合以上两个原理，分光器将入射的光信号分割成不同波长的多个输出信号，实现了在信号传输中的分波和波长分离的功能。
分光器和光谱分析
添加标题
添加标题
添加标题
添加标题
分光器可以将复合光信号分解为单色光信号，便于后续的光谱分析和测量。
分光器是光谱分析的关键设备，用于将光信号分解为不同波长的光信号。
分光器可以提高光谱分析的精度和灵敏度，使得光谱分析更加准确和可靠。
分光器在光谱分析中广泛应用于各种领域，如环境监测、食品检测、医疗诊断等。
光谱分析的缺点：需要高精度的仪器和复杂的数据处理方法，操作难度较大
分光器的缺点：可能存在色散现象，影响光谱分析的准确性
分光器与光谱分析的融合：实现更全面的光谱分析和更精确的测量
分光器技术的进步：更高分辨率、更宽波段范围、更小型化
光谱分析技术的发展：更快速、更精确、更智能化
应用领域的拓展：生物医学、环境监测、食品检测等领域的应用越来越广泛
分光器和光谱分析的实验操作
放置样品：将样品放置在分光器中，调整样品位置和角度
采集数据：启动分光器，采集光谱数据
整理实验报告：整理实验数据、结果和结论，撰写实验报告
准备实验器材：分光器、光源、样品、检测器等
调整光源：选择合适的光源，调整光源强度和稳定性
分析数据：对采集到的光谱数据进行分析，得出实验结果
光谱分析：通过测量物体在不同波长下的吸收和发射特性，可以获取物体的组成和结构等信息。
吸收光谱：通过测量物质对光的吸收程度来研究其成分和结构
发射光谱：通过测量物质在受热或电激发后发出的光来研究其成分和结构
拉曼光谱：通过测量物质在受激光激发后产生的散射光来研究其分子振动和转动
荧光光谱：通过测量物质在受紫外线或X射线激发后发出的荧光来研究其成分和结构
分光器主要由色散元件（如棱镜、光栅等）和反射镜组成。
分光器简介
图1-3 户外型光分路单元（带适配器）内部结构图
户外型光分路单元（不带适配器）内部结构如图 2-22 所示。 图1-4 户外型光分路单元（不带适配器）内部结构图
2-2
华为专有和保密信息
文档版本 05 (2011-03-28)
版权所有 © 华为技术有限公司
华为专有和保密信息
2-1
版权所有 © 华为技术有限公司
2 产品和应用场景
2.1 户外型光分路单元应用场景
户外型非模块化设计，适用于别墅等分散、独栋的疏散型建筑。具有体积小、安装灵 活等特点。用于实现分光和光纤熔接、配线等功能。 户外型主要用于三种应用场景：安装在通信管道内（人孔、手孔等）、安装在楼房的外 墙上、安装在电线杆上。
户外型光分路单元安装在通信管道内（人孔、手孔等）
不带适配器的光分路单元体积小，链路损耗远小于带适配器，且减少故障点、提 高设备可靠性，但光缆直熔后无法调度路由，且无测试端口、不便于测试。
产品外观

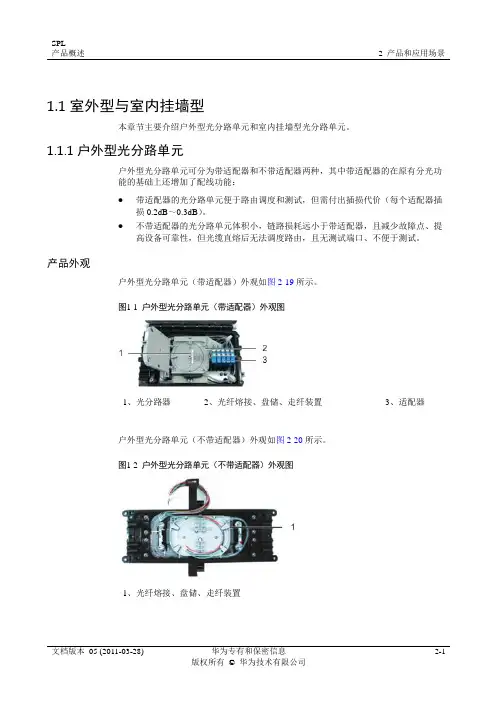

户外型光分路单元（带适配器）外观如图 2-19 所示。
图1-1 户外型光分路单元（带适配器）外观图
1、光分路器
2、光纤熔接、盘储、走纤装置
户外型光分路单元（不带适配器）外观如图 2-20 所示。 图1-2 户外型光分路单元（不带适配器）外观图
SPL 产品概述
1.1.2 室内挂墙型光分路单元
产品外观
室内挂墙型光分路单元外观如图 2-23 所示。
图1-5 室内挂墙型光分路单元外观图
2 产品和应用场景
产品特点
室内挂墙型光分路单元可安装在楼道或竖井，实现分光和光纤配线等功能。 盒内置 Splitter、光纤适配器、光纤熔接、盘储装置，同时具备分光和光纤配线的
光纤分光器的作用及连接方法_概述说明
光纤分光器的作用及连接方法概述说明1. 引言1.1 概述光纤分光器是一种重要的光器件，用于将输入的光信号按照一定比例分配到多个输出通道中。
它在光通信、传感器网络、生物医学和光谱分析等领域发挥着关键作用。
本文旨在介绍光纤分光器的作用以及其连接方法。
1.2 文章结构本文主要分为五个部分进行讨论，每个部分涵盖不同的内容。
首先是引言部分，概述了文章的背景和目标。
第二部分将详细介绍光纤分光器的作用，包括原理说明、应用场景以及其优势和局限性。
第三部分将讨论光纤分光器的连接方法，包括直连法、分束耦合法和端面接触法。
第四部分将给出实例介绍，展示A型、B 型和C型光纤分光器的连接示意图和步骤说明。
最后一部分是结论与展望，总结了文章的主要观点，并展望了该领域未来的发展趋势和改进方向。
1.3 目的本文旨在全面介绍光纤分光器的作用及其连接方法，帮助读者对光纤分光器有更深入的理解。
通过详细的实例介绍和连接方法说明，读者将能够掌握正确连接光纤分光器的技巧，并了解其在不同领域的应用情况。
同时，本文还将对光纤分光器未来的发展趋势进行展望，为该领域的研究和技术创新提供参考。
2. 光纤分光器的作用2.1 原理说明光纤分光器是一种能够将输入光信号分为不同波长或功率的设备。
它基于光学元件的特性，利用不同材料和结构对入射光进行分散和折射，从而实现分离不同波长的光信号。
通常情况下，光纤分光器采用的是星型结构，包含一个输入端口和多个输出端口。
通过调整内部的耦合方式或材料特性，可以实现将入射光按照一定比例或特定波长进行拆分，并将其输出到相应的端口上。
2.2 应用场景光纤分光器在通信领域起着重要作用。
它可以在传输过程中对多个波长或不同功率的信号进行处理与分离，同时还可以提供保护和监测功能。
以下是一些主要应用场景：1. 光纤通信系统：在密集波分复用（DWDM）系统中，利用光纤分光器可以将多个波长的信号进行合并和拆分，实现高容量、长距离传输。
2. 光网络监测：通过使用适当配置的光纤分光器，可以实时监测光纤传输中的信号质量、功率衰减等参数，提供网络维护和故障排除的支持。
分光器使用说明(1)
图 22 LC 型适配器
图 23 MU 型适配器
洁时应将蘸有酒精的擦拭纸（至少 3 层以上）平铺在桌面上，擦拭时应沿着陶瓷面的角 度向一个方向擦拭，不应来回擦拭，以防止损坏端面。
d、清洁完成后，区分输入和输出端口，然后将待用产品的防尘装置去掉，把连接器装 配上。安装时需注意（以 SC 型为例）如下情况：
安装连接器应使连接器的键的面和适配器缺口面一致，然后沿着适配器水平的插入。 当听到“咔咔”的声响时，再观察连接器上的白线是否和适配器边线平齐，如平齐表示 卡锁到位。
光纤分路器产品使用说明书 (2011 版)
上海乐通通信设备有限公司
光纤分路产品使用说明书(2011 版）
上海乐通通信设备有限公司
目录
一、简介 ................................................. 1
二、光纤分路器的使用操作说明及注意事项 ................... 4
图 6 倾斜插入/错误
图 7 垂直插入/正确
然后将输入端和每个输出端依次接入测试系统后判定光学指标是否符合要求。如果是其 它型号的连接器根据实际型号均需要确定安装到位。
光纤分路产品使用说明书(2011 版）
上海乐通通信设备有限公司
三、常见问题的处理：
输出端的某个通道或者所有通道指标异常。这是最为常见的问题，通常情况下，分路器 部分不良的可能性比较小，主要集中在连接器部分，而连接器又主要集中在光纤端面上，生 产现场一般的处理方法有：
图 3 机架式封装
图 4 托盘式封装
光纤分路产品使用说明书(2011 版）
上海乐通通信设备有限公司
二、光纤分路器的使用操作说明及注意事项：
（1）使用前的准备工作： a、准备好无水酒精和无尘擦拭纸。 b、有条件的可以准备一台工程上使用的便携式光纤放大镜（至少 200 倍）。 c、备用一些相关的标准测试和标准适配器。 d、可能的情况下戴上洁净指套操作。
分光器的用法
分光器的用法分光器是一种用于将进入的光束按照波长进行分离的仪器，其主要用途是分析物质的成分和性质。
分光器在化学分析、生物技术、环境监测等领域都有广泛的应用。
本文将详细介绍分光器的原理和用法，希望能够帮助读者更好地了解和应用这一仪器。
一、分光器的原理分光器的基本原理是利用光的色散性质，将不同波长的光线分离开来。
常见的分光器包括衍射光栅分光器、棱镜分光器和光纤分光器等。
这些不同类型的分光器都能够实现将复杂的光谱分解成单一波长的光束，从而方便后续的光谱分析和应用。
二、分光器的用法1. 样品的制备在进行分光器的光谱分析之前，首先需要对待测物样进行制备。
制备样品的方法会因应用而有所不同，但一般来说，需要将样品处理成可进行光谱分析的形式，比如溶解、固体研磨、稀释等。
对于不同类型的分光器，需要根据其特性来制备样品，以保证后续的分析准确可靠。
2. 选择合适的分光器和光源根据具体的分析需求，选择适合的分光器和光源。
对于紫外可见分光光度计，一般采用近、可见光源，而对于红外分光光度计，则需要红外光源。
还需要根据分析样品的波长范围和所需分辨率来选择合适的分光器。
3. 调试和校准在进行实际的光谱分析之前，需要对分光器进行调试和校准。
这包括调节光源强度、选择合适的光阑尺寸、调节检测器的灵敏度等。
还需要进行波长标定，以保证分光器的准确性和稳定性。
4. 进行光谱测量当分光器调试和校准完成后，就可以进行样品的光谱测量了。
在进行测量时，需要根据具体的分析方法和需求，选择合适的手段和参数设置。
比如选择合适的检测波长、设置光谱扫描范围、调节光谱积分时间等。
5. 数据处理与分析在完成光谱测量之后，还需要对得到的光谱数据进行处理和分析。
这包括数据的平滑处理、背景校正、峰识别、峰面积计算等。
通过对光谱数据的处理与分析，可以获得样品的光谱特征信息，帮助进一步分析样品的成分和性质。
6. 结果解读与应用根据光谱分析的结果，进行解读和应用。
根据不同的需求，可以对样品的成分、浓度、结构等进行进一步的分析和评价，为具体的应用提供支持。
第三章 PON设备的认知-分光器
–模场直径和色散方面与传统的G.652D建议明显不同Rmin=3 –具备了更低的宏弯曲损耗。用于距离受限的Rm楼in内=1、5m0mmm
弯曲半径为7.5mm和10mm的应用场合。 Rmin=7.5mm
–熔接与连接特性与G.652光纤不同
39
39
优化了光纤的弯曲损耗性能，降低安装成本，减少用户室内 光缆故障率
44
光纤机械连接器
使用机械方式为两根光纤提供 可靠连接 快速和易于操作 节约工时、大幅降低施工费用
45
45
光纤机械连接器的设计要求 适合250um 或900um光纤互连 提供专用工具，确保光纤精确定位 尺寸小巧
优点：
–拉锥耦合器技术和工艺都较成熟，开发经费低；
–原材料只有很容易获得的石英基板、光纤、热缩管、不锈 钢管和少些胶，费用较低，机器和仪器的投资折旧费用更 少，1×2、1×4等低通道分路器成本低。
–分光比可以根据需要实时监控，可以制作不等分分路器。
缺点：
–损耗对光波长敏感，一般要根据波长选用器件，这在1三7网
室内、外 两用皮线
LSZH 护套
铝带 铠装
阻水 带
芳纶 纱
入户 光缆 34
光缆类型
“8”字型自承式入户 光缆
特点
G.657A光纤 LSZH外护套，室内室 外两用 光纤单元为全非金属 结构 满足50米跨距自承安 装要求 尺寸：2.0×5.3mm
GJPFZY8C-2
Aerial drop
ONU
35
–单只器件分路通道很多，可以达到32路以上；
–多路成本低，分路数越多，成本优势越明显。
缺点：
–器件制作工艺复杂，技术门槛较高，目前芯片被国外几家 公司垄断，国内能够大批量封装生产的企业很少。 18
什么是分光器？如何选购分光器？
什么是分光器？如何选购分光器？分光器（即光分路器）是多个输入端和输出端的连接器件，可实现光网络系统中光信号的耦合、分支及分配等，是光纤链路中最重要组成部分。
常用M×N来表示一个分光器有M个输入端和N个输出端，在现如今组网中使用的分光器一般都是1×2、1×4分光器。
那么您知道分光器光衰多少？分光器如何选购？一分二分光器如何使用？分光器光衰多少？如何计算？分光器的四大常用技术指标：波长、插入损耗、附加损耗以及分光比。
其实分光器最主要的指标是分光器在特定的分光比下所产生的不同光衰，在不同分光比的条件下，分光器光衰也不会不同。
那么分光器光衰如何计算呢？分光器光衰值=发送光功率+附加损耗+插入损耗+裸纤损耗。
1．分光器分光比计算☛公式：ki=Pi/SP*100%其中，Pi为每条光链路所需的驱动功率，SP为激光器所带各光链路的所需驱动功率之和。
注：实际使用中厂家已注明了分光比，如一分二为80%：20%或70%：30%；一分三为70%：15%：15%；一分四为70%：10%：10%：10%。
2．附加损耗计算在实际操作的过程中，可以进行附加损耗值的测量，只需要按照一定的操作规范进行数值的检测和记录即可，做好不同链路的分类。
一般1×N 单模标准型分光器损耗如下：3．插入损耗计算☛公式：IL＝-10lg(Po/Pi)其中，Po是输出端的光功率，Pi是输入端的光功率。
注：公式中Po/Pi相当于分光器的分光比，即：IL＝-10lg(ki)。
例如有一分二分光器，为二八分光，即分光比为20％:80％。
其20％分光链路插入损耗理论值为-10lg(20%)，大约等于6.99dB。
4．裸纤损耗计算实际操作中，这个数值不用计算，有一定的参考标准。
要严格参照数值标准，对不同波长的损耗数值进行测量，确定最终的损耗数值。
注：活动连接器衰耗：一般每个为0.5dB。
分光器类型有哪些？分光器如何选购？分光器根据应用范围的不同可以分为盒式分光器、托盘式分光器、机架式分光器、壁挂式分光器等。
光分路器产品简介
光分路器产品简介
1、产品描述
光分路器是FTTH 核心器件适用于无源光网络(EPON ，BPON ，GPON 等)中连接局端和终端设备并实现光信号的分路。
光分路器按照生产工艺可分为:熔融拉锥式光纤分路器（FBT ）和平面波导型光分路器（PLC ）。
熔融拉锥光纤分路器; 按封装方式可分为：盒式光分器器、祼纤型光分器、微型模块光分器、机箱式光分路器、带分支器型光分路器。
产品符合GR-1209-CORE 、GR-1221-CORE 、YD/T 2000.1-2009行业标准。
祼纤型光分器
盒式光分器
微型模块光分器
机箱式光分路器
托盘式光分路器
插拔式光分路器
带分支器型光分路
2、适用范围
◆光纤通信系统◆光纤到户
◆CATV ◆光源分配
◆无源光网络◆光纤测试设备
3、产品特点
◆工作波长宽◆长期稳定高
◆低损耗◆体积小
◆均匀性好◆低偏振敏感
4、光学性能指标（含连接器）
◆1xN均匀分光的光分路器光性能要求
◆2xN均匀分光的光分路器光性能要求
5、封装尺寸
◆盒式封装尺寸。
光分器 1分3
光分器1分3是一种光纤分路器，也称为光纤分光器或光纤分配器。
它的作用是将一路光信号分成三路光信号，以便在光纤通信网络中实现光信号的分配和传输。
光分器1分3通常采用PLC（Planar Lightwave Circuit）技术或波导技术制造，具有体积小、插入损耗低、稳定性好、可靠性高等优点。
在光纤通信网络中，光分器1分3被广泛应用于光纤到户（FTTH）、光纤到办公室（FTTO）、光纤到节点（FTTN）等场景，以满足多用户共享光纤资源的需求。
光分器1分3的工作原理是基于光的干涉和耦合原理。
当光信号进入光分器时，它会被分成三路光信号，每路光信号的功率和相位都是相等的。
这样，就可以将一路光信号同时传输到三个不同的用户或设备中，实现光信号的共享和分配。
需要注意的是，光分器1分3的插入损耗会随着光信号波长的不同而有所变化，因此在选择光分器时需要考虑到光信号的波长范围和插入损耗要求。
此外，光分器的使用环境也会影响其性能和稳定性，因此需要选择适合的光分器并正确安装和使用。
(完整)光分路器基本常识
光分路器与同轴电缆传输系统一样,光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现.光分路器又称分光器，是光纤链路中最重要的无源器件之一,是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。
在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器.1．光分路器的分光原理光分路器按原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术,在介质或半导体基板上形成光波导，实现分支分配功能。
这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器.熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体,而且可以耐孚机械振动和温度变化等优点，目前成为市场的主流制造技术.熔融拉锥法就是将两根（或两根以上）除去涂覆层的光纤以一定的方法靠扰，在高温加热下熔融，同时向两侧拉伸，最终在加热区形成双锥体形式的特殊波导结构,通过控制光纤扭转的角度和拉伸的长度，可得到不同的分光比例。
最后把拉锥区用固化胶固化在石英基片上插入不锈铜管内，这就是光分路器。
这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致，在环境温度变化时热胀冷缩的程度就不一致，此种情况容易导致光分路器损坏，尤其把光分路放在野外的情况更甚，这也是光分路容易损坏得最主要原因。
对于更多路数的分路器生产可以用多个二分路器组成。
2．光分路器的常用技术指标（1) 插入损耗。
光分路器的插入损耗是指每一路输出相对于输入光损失的dB数，其数学表达式为：Ai=-10lg Pouti/Pin ，其中Ai是指第i个输出口的插入损耗；Pouti是第i个输出端口的光功率;Pin是输入端的光功率值。
分光器简介
分光器概述分光器是一种无源器件，它们不需要外部能量，只要有输入光即可。
组成分光器由入射和出射狭缝、反射镜和色散元件组成，其作用是将所需要的共振吸收线分离出来。
分光器的关键部件是色散元件，现在商品仪器都是使用光栅。
原子吸收光谱仪对分光器的分辨率要求不高，曾以能分辨开镍三线Ni230.003、Ni231.603、Ni231.096nm为标准，后采用Mn279.5和279.8nm代替Ni三线来检定分辨率。
光栅放置在原子化器之后，以阻止来自原子化器内的所有不需要的辐射进入检测器。
原理光通信时代的分光器是组建EPON网络的一个组件，是一个连接OLT 和ONU的无源设备，它的功能是分发下行数据，并集中上行数据。
分光器带有一个上行光接口，若干下行光接口。
从上行光接口过来的光信号被分配到所有的下行光接口传输出去，从下行光接口过来的光信号被分配到唯一的上行光接口传输出去。
只是光信号从上行光接口转到下行光接口的时候，光信号强度/光功率将下降，从下行光接口转到上行光接口的时候，同样如此。
各个下行光接口出来的光信号强度可以相同，也可以不同。
参数注意我拿中兴设备来举例：C200/C220光功率也就是OLT：接收：-6~-27db 发送：+2~+7ONU终端：接收光功率：-8～～-24db，发送光功率：+4～～-1db你说的那属于插损，应该这么算：分光器插损：1分2大约3db，每增加一倍增加3db法兰引入插损：0.5db/个熔接头引入插损：0.1db/个光纤衰减：下行1490nm 光纤衰减系数0.36db/km上行1310nm 光纤衰减系数0.42db/km。
分光器
光分路器编辑光分路器又称分光器，是光纤链路中重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件。
分光原理光分路器按原理可以分为熔融拉锥型和平面波导型两种。
目录1结构2原理3技术参数▪损耗▪分光比▪隔离度4封装方法1结构编辑光分路器按原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥法就是将两根（或两根以上）除去涂覆层的光纤以一[1]定的方法靠扰，在高温加热下熔融，同时向两侧拉伸，最终在加热区形成双锥体形式的特殊波导结构，通过控制光纤扭转的角度和拉伸的长度，可得到不同的分光比例。
最后把拉锥区用固化胶固化在石英基片上插入不锈铜管内，这就是光分路器。
这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致，在环境温度变化时热胀冷缩的程度就不一致，此种情况容易导致光分路器损坏，尤其把光分路放在野外的情况更甚，这也是光分路容易损坏得最主要原因。
对于更多路数的分路器生产可以用多个二分路器组成。
而PLC分路器采用半导体工艺（光刻、腐蚀、显影等技术）制作。
光波导阵列位于芯片的上表面，分路功能集成在芯片上，也就是在一只芯片上实现1、1等分路；然后，在芯片两端分别耦合输入端以及输出端的多通道光纤阵列并进行封装。
与熔融拉锥式分路器相比，PLC分路器的优点有：（1）损耗对光波长不敏感，可以满足不同波长的传输需要。
（2）分光均匀，可以将信号均匀分配给用户。
（3）结构紧凑，体积小，可以直接安装在现有的各种交接箱内，不需留出很大的安装空间。
（4）单只器件分路通道很多，可以达到32路以上。
（5）多路成本低，分路数越多，成本优势越明显。
同时，PLC分路器的主要缺点有：（1）器件制作工艺复杂，技术门槛较高，目前芯片被国外几家公司垄断，国内能够大批量封装生产的企业很少。
（2）相对于熔融拉锥式分路器成本较高，特别在低通道分路器方面更处于劣势。
[1]2原理熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。
分光器
∙分光器是EPON系统中不可缺少的无源光纤分支器件。
作为连接OLT设备和ONU 用户终端的无源设备，它把由馈线光纤输入的光信号按功率分配到若干输出用户线光纤上。
目录∙分光器的简介∙分光器的规格举例∙分光器的使用环境∙分光器的选择分光器的简介∙分光器一般有1分2、1分4、1分8、1分16、1分32五种分支比。
对于1 分2的分支比，功率会有平均分配（50:50）和非平均分配（5:95、40:60、25:75）多种类型。
而对于其他分支比，功率会平均分配到若干输出用户光纤去。
对于上行传输，分光器把用户线光纤上传光信号耦合到馈线光纤并传输至光线路终端（OLT）。
分光器不需要外部能源，仅需要入射光束，但会增加光功率损耗，这主要是由于它们对入射光进行分光，分割了输入（下行）功率的缘故。
这种损耗称为分光器损耗或分束比，通常以dB 表示，并且主要由输出端口的数量决定。
运营商可按照组网不同采用不同规格的分光器。
注意：分光器已属标准件，唯一要求就是定制的分光器工作波长必须符合相关表格要求。
分光器的规格举例∙分光器的使用环境∙分光器应用环境要求使用环境：-30~65℃，RH 5-95%如果产品用在室外（例如下水道/室外机箱），需要防霉、避免阳光直晒、太潮湿、或与其他热源靠得太近，有些地区还需要防盐雾等。
最好光纤加上其他的防护措施，防止鼠咬。
分光器所处位置不易被其他物体碰撞，不易被人够着，以免被人为破坏；尾纤支持抗拉伸能力：<= 5 牛顿防水设计：必须放置在防水、防尘密封型容器中。
防电设计：抗雷击和电网高压使用寿命：>= 10年室外型分光器，可安装在人井，路边，电线杆等地方，防水防腐蚀分光器的选择∙从技术层面讲,光分路器主要有两种:热熔拉锥型和 PLC 平面波导型.一般来讲1×2 和1×4 可以使用热熔拉锥型, 1×4 及以上建议采用PLC 平面波导型, PLC 型分光器采用半导体工艺技术, 分光一致性好, 通道均匀性好, PON 是建设的首选.目前国内生产PLC 分光器的厂家不少,这里不介绍.在选择时要注意工作波长范围,尽量选择1260nm~1650nm 全波段的,有的厂家插入损耗指标有优等品与标准品之分,如果系统要传输 CATV 视频信号,还要注意回波损耗指标.。
分光器设备简介
分光器设备简介1.按照工艺分类分光器按照制造工艺的不同，分光器主要分为两大类：FBT型（熔融拉锥式分光器）和PLC型（平面光波导功率分光器）。
熔融拉锥技术是将两根或多根光纤捆在一起，然后在拉锥机上熔融拉伸，拉伸过程中监控各路光纤耦合分光比，分光比达到要求后结束熔融拉伸，其中一端保留一根光纤（其余剪掉）作为输入端，另一端则作为多路输出端。
FBT型分光器工艺原理如图1-1所示。
图 1-1 ：FBT型分光器工艺原理平面光波导技术是基于光学集成技术的，利用半导体工艺制作光波导分支器件，分路的功能在芯片上完成。
PLC型分光器工艺原理如图 1-2图。
图 1-2 ：PLC型分光器工艺原理(详细内容参考分光器厂家资料)2.按照应用范围分类按照应用范围划分可分为：盒式分光器、托盘式分光器、机架式分光器、壁挂式分光器等。
盒式分光器主要应用于机房ODF架内，光缆交接箱内等。
实物如图所示：图 1-3 ：盒式分光器实物图托盘式分光器只能安装在机房ODF架或者光缆交接箱内，占用2个12芯熔纤盘的大小（1：16和1：32外壳大小一致），各个厂家生产的产品有差异，有塑料外壳的和金属外壳2种。
实物如图所示：图 1-4 ：托盘式分光器实物图机架式分光器只能安装在标准机架内，宽度为600mm，实物如图所示：图 1-5 ：机架式分光器实物图壁挂式分光器安装在墙壁上，可安装在走廊，楼道内。
注意分光器需要防晒及防雨，主要原因是壁挂式分光器外壳为铁皮保护，夏天如爆晒，箱体内温度过高，箱子内分光器和尾纤为塑料制品会影响分光器的使用年限甚至灼坏。
实物如下图：图 1-6 ：壁挂式分光器实物图户外型分光器，目前不在移动公司集采范围之内，实物如下图：图 1-7 ：户外直熔型光分路单元（不带连接头及适配器）微型分光器。
实物如下图：裸纤式分光器可应用于光缆接头盒内，不便于管理和维护，实物如下图所示：图 1-10 ：裸纤式分光器实物图分析与总结：分光器越小适用范围越广，但由于没有外壳保护，安全性、可管理和维护性都比较低，分光器有外壳保护的适用范围有限，但方便管理和维护。
分光器原理
分光器原理分光器是一种常见的光学仪器，它可以将入射的光线按照不同的波长分离出来，是光谱仪、激光器、光通信等领域中不可或缺的重要组成部分。
那么，分光器是如何实现光线的分离的呢？接下来，我们将从分光器的原理入手，来详细介绍分光器的工作原理。
首先，我们来看一下分光器的基本结构。
分光器通常由入射光口、出射光口、光栅和反射镜等部分组成。
当光线从入射光口进入分光器时，首先经过光栅的作用，光栅会根据光线的波长将其分成不同的色散光。
然后，这些不同波长的光线被反射镜反射到不同的出射光口，最终实现了光线的分离。
其次，我们来了解一下分光器的工作原理。
分光器的工作原理主要依赖于光栅的色散效应。
光栅是一种具有周期性结构的光学元件，当入射光线通过光栅时，不同波长的光线会根据其波长的不同被分散成不同的角度。
这就是光栅的色散效应。
而反射镜的作用则是将这些不同角度的光线反射到不同的出射光口上，从而实现光线的分离。
再次，我们来分析一下分光器的应用。
分光器广泛应用于光谱仪、激光器、光通信等领域。
在光谱仪中，分光器可以将入射光线分离成不同的波长，从而实现对光谱的分析和测量；在激光器中，分光器可以实现对激光光谱的调谐和分析；在光通信中，分光器可以实现多路复用和波分复用等功能。
可见，分光器在光学领域中具有非常重要的应用价值。
最后，我们来总结一下分光器的原理。
分光器利用光栅的色散效应和反射镜的反射作用，实现了对入射光线的分离。
它在光学仪器中具有广泛的应用，为光谱分析、激光调谐、光通信等领域提供了重要的技术支持。
综上所述，分光器是一种利用光栅的色散效应和反射镜的反射作用实现光线分离的光学仪器，具有广泛的应用价值。
通过对分光器原理的深入了解，我们可以更好地理解分光器在光学领域中的重要作用，为相关领域的研究和应用提供技术支持。
入户光纤用光分器
入戶光纤用光分器入户光纤用光分器光纤通信作为现代信息传输领域的重要技术，其高速、稳定和可靠的特性已经得到了广泛的应用和推广。
而在光纤通信系统中，光分器扮演着至关重要的角色。
本文将重点介绍入户光纤用光分器的原理和应用。
一、光分器的原理光分器是一种用于将光信号分为多个通道的器件。
其原理是基于光的折射和反射效应。
当光信号进入光分器后，根据其不同的波长、频率或方向，会被分到不同的输出通道。
入户光纤用光分器主要用于将光纤信号分配给不同的用户或设备，以实现数据的传输和共享。
二、光分器的应用入户光纤用光分器在现代家庭和企业网络中得到了广泛的应用。
它可以将光纤信号分配给不同的房间、设备或用户，实现多用户同时使用网络的功能。
通过使用光分器，家庭中的每个房间都可以接入高速网络，实现高清视频、在线游戏、远程办公等各种应用需求。
三、光分器的优势1. 高带宽：入户光纤用光分器可以实现高带宽的传输，保证用户在网络使用过程中的流畅体验。
2. 低延迟：光分器具有低延迟的特性，可以保证数据传输的快速响应，满足用户对高实时性的需求。
3. 高可靠性：光分器采用光学器件进行信号分配，不存在电磁干扰和信号衰减等问题，保证了数据传输的稳定性和可靠性。
四、光分器的发展趋势随着光纤通信技术的不断发展，入户光纤用光分器也在不断创新和进步。
未来的光分器将更加小型化、高效化和智能化。
同时，随着5G时代的到来，光分器还将与无线通信技术相结合，实现光纤与无线网络的无缝衔接，为用户提供更加便捷和高速的网络体验。
总结起来，入户光纤用光分器是现代家庭和企业网络中不可或缺的关键设备。
它通过将光纤信号分配给不同的用户或设备，实现了高速、稳定和可靠的数据传输。
随着技术的不断创新和进步，入户光纤用光分器将在未来发挥更加重要的作用，为用户提供更加便捷和高效的网络体验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分光器设备简介
1.按照工艺分类
分光器按照制造工艺的不同，分光器主要分为两大类：FBT型（熔融拉锥式分光器）和PLC型（平面光波导功率分光器）。
熔融拉锥技术是将两根或多根光纤捆在一起，然后在拉锥机上熔融拉伸，拉伸过程中监控各路光纤耦合分光比，分光比达到要求后结束熔融拉伸，其中一端保留一根光纤（其余剪掉）作为输入端，另一端则作为多路输出端。
FBT型分光器工艺原理如图1-1所示。
图 1-1 ：FBT型分光器工艺原理
平面光波导技术是基于光学集成技术的，利用半导体工艺制作光波导分支器件，分路的功能在芯片上完成。
PLC型分光器工艺原理如图 1-2图。
图 1-2 ：PLC型分光器工艺原理
(详细内容参考分光器厂家资料)
2.按照应用范围分类
按照应用范围划分可分为：盒式分光器、托盘式分光器、机架式分光器、壁挂式分光器等。
盒式分光器主要应用于机房ODF架内，光缆交接箱内等。
实物如图所示：
图 1-3 ：盒式分光器实物图
托盘式分光器只能安装在机房ODF架或者光缆交接箱内，占用2个12芯熔纤盘的大小（1：16和1：32外壳大小一致），各个厂家生产的产品有差异，有塑料外壳的和金属外壳2种。
实物如图所示：
图 1-4 ：托盘式分光器实物图
机架式分光器只能安装在标准机架内，宽度为600mm，实物如图所示：
图 1-5 ：机架式分光器实物图
壁挂式分光器安装在墙壁上，可安装在走廊，楼道内。
注意分光器需要防晒及防雨，主要原因是壁挂式分光器外壳为铁皮保护，夏天如爆晒，箱体内温度过高，箱子内分光器和尾纤为塑料制品会影响分光器的使用年限甚至灼坏。
实物如下图：
图 1-6 ：壁挂式分光器实物图
户外型分光器，目前不在移动公司集采范围之内，实物如下图：
图 1-7 ：户外直熔型光分路单元（不带连接头及适配器）
微型分光器。
实物如下图：
裸纤式分光器可应用于光缆接头盒内，不便于管理和维护，实物如下图所示：
图 1-10 ：裸纤式分光器实物图
分析与总结：
分光器越小适用范围越广，但由于没有外壳保护，安全性、可管理和维护性都比较低，分光器有外壳保护的适用范围有限，但方便管理和维护。
