锤片式饲料粉碎机锤片材质区分

合集下载

粉碎机锤片及旋耕机刀片质量的分析

粉碎机锤片及旋耕机刀片质量的分析
甘肃省农业机械鉴定站口薛俊刚
一
、
粉碎机锤片及旋耕机刀
矩形锤片板状矩形锤片形状简
单、易制造、通用性好，两个销轴孔可轮换使用四角来工作。旋耕机刀片是旋耕机上最主要的土
四、质量后果
育宣传及技术培训。
按照Ｊ／９２．２０￣片ＢＴ８２２０８锤 — 式饲料粉碎机第２部分：锤片》标准的要求，片材料应该采用锤
１０号、０号钢表面渗碳并进行２热处理后，渗碳区硬度为（６６）５ — ２Ｈ，５ＲＣ６Ｍｎ钢热处理后淬火区硬度为（０５）Ｒ非淬火（５ — ７ＨＣ，渗
加工的重要破碎零件，粉碎机是最重要、最容易磨损的工作部
件，形状、寸、列方法和制其尺排
要分弯刀和直刀两种样式，质其量对机具作业质量有很大影响。
粉碎机、耕机能否达到使用要旋
硬度达不到要求，成旋耕造机刀片和粉碎机锤片在使用过
程中，损很快，试验中，些磨在有刀片、锤片只能用２ —００３ｈ就出
现严重磨损，更换，且经常需而
化处理，强度和使用寿命不得其低于标准规定。按照Ｇ／ＢＴ５６－２０《耕机械刀和刀６９０８旋

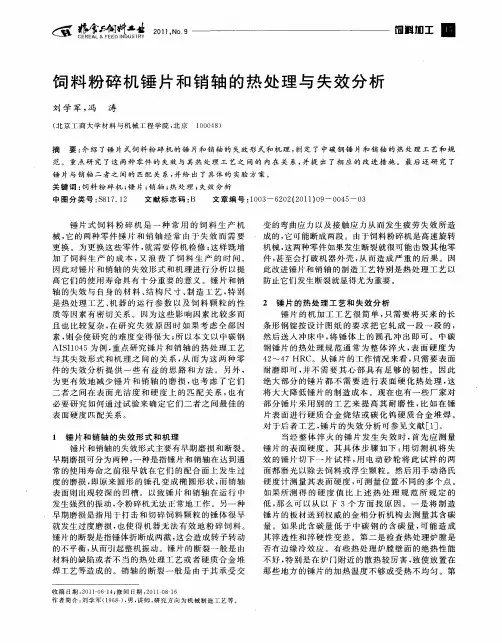

饲料粉碎机锤片和销轴的热处理与失效分析

如果所测得的硬度值比上述热处理规范所规定的
就发生过度磨损，也使得机器无法有效地粉碎饲料。锤片的断裂是指锤体折断成两截，会造成转子转动这的不平衡，从而引起整机振动。锤片的断裂一般是由材料的缺陷或者不当的热处理工艺或者硬质合金堆焊工艺等造成的。销轴的断裂一般是由于其承受交
３销轴的热处理工艺
ｉ喷 ℃感府器
在锤片式粉碎机运转时，销轴表面具有交变的弯曲应力和接触应力，且还会受到冲击和振动。而因此销轴不仅需要表面耐磨，且还要求其心部具而有一定的韧性，以销轴必须进行表面硬化热处理。所常用的两种表面热处理方式是渗碳和感应加热淬火。采用渗碳热处理的销轴的硬化层深度一般都比较小，否则需要渗碳保温的时间将会大大延长，而从显著地增加了热处理的成本。本文推荐采用感应热处理方式。因为由这种工艺得到的销轴其表面硬度
收稿日期：Ｏ１０４修回日期：０１０６２１－６ｌ；２１－８１
低，么可以从以下３个方面找原因。一是将制造那锤片的板材送到权威的金相分析机构去测量其含碳量。如果此含碳量低于中碳钢的含碳量，能造成可
轴的失效与自身的材料、构尺寸、造工艺，别结制特是热处理工艺、机器的运行参数以及饲料颗粒的性质等因素有密切关系。因为这些影响因素比较多而且也比较复杂，在研究失效原因时如果考虑全部因素，会使研究的难度变得很大；以本文以中碳钢则所ＡＩＩ０５为例，Ｓ１４重点研究锤片和销轴的热处理工艺

粉碎设备的分类

粉碎设备的分类
按粉碎机械的结构特征可将粉碎设备分为五类。

锤片式粉碎机：该机利用高速、旋转的锤片撞击作用使物料破碎。

其结构简单、操作方便、价格便宜、适应性广，除水分较高饲料外，几乎可粉碎所有饲料。

如淀粉含量较高的谷物，含油较高的饼粕，含纤维较高的果壳、秸秆等。

目前国内、外饲料厂普遍采用该种机型。

爪式粉碎机：主要利用撞击和剪切作用，撞击部件与设备固定，撞击作用强烈，适合粉碎脆性硬质物料。

盘式粉碎机（盘磨）：利用磨擦与切削作用粉碎饲料。

盘式粉碎机的工作面有圆盘形式或圆锥形，可以一盘固定、一盘转动，或以两盘相向转动。

该机适用于粉碎干燥而不含油的饲料，可得较细的成品。

辊式粉碎机：常用两个表面带有横向斜齿的同径磨辊，因相向或不同速转动而产生的剪切、挤压作用将物料粉碎，适合粉碎谷物饲料，不适于粉碎含油或含水分大于18%的物料。

破饼机：将大块油饼破碎成小块，以后经粉碎机细碎。

破饼机有锤片式及对辊式两种。

锤片式机械结构简单，但噪声大，辊式的机械结构复杂。

按产品粒度来分：粉碎机可分为粗碎机、中碎机、微粉碎机和超微粉碎机。

在饲料生产企业，一般选用中碎的锤片式粉碎机做为主要粉碎机械。

锤片式饲料粉碎机如何选择和使用？

锤片式饲料粉碎机如何选择和使用？锤片式饲料粉碎机在使用过程中应该注意哪些方面呢信息来源：(一)锤片式饲料粉碎机主轴转速(n的单位是转/分钟)要达到说明书中要求，否则因锤片的速度低，打击效果不好，使生产能力下降。

但主轴转速也不是越高越好，太高了机器强烈振动，噪声增大，机件容易损坏，甚至会发生事故。

为达到一定的转速，主要靠调换电动机和调整转动装置。

(二)锤片式饲料粉碎机配用动力机械的功率(n)的大小，要根据粉碎机的生产能力(q)来决定，不宜过大或过小。

一般应按下式计算：n=(6.4--10.5)q。

n的单位是千瓦，q的单位是吨/小时。

如要求粉碎得较细，系数的值可取大一点，如要求粉碎得较粗，系数的值可取小一点。

计算结果出来后，再根据电动机的实际功率进行选用，就高不就低，如计算结果为6千瓦左右，就选用7.5千瓦的电动机，不可以选用5.5千瓦的。

(三)粉碎机要安装在稳固的混凝土基础上，或钢制的机座上，以防其运转时产生强烈振动，损坏机件，甚至发生事故。

安装皮带传动装置时电动机的皮带轮和粉碎机的皮带轮的中心线要对齐，要在一个垂直平面内，并且两根主轴要平行，以防脱带，影响正常传动。

1.锤筛间隙。

间隙过大，饲料受锤片打击的机会减少，饲料在筛面上作环流运动的速度较慢，环流层的外层是大粒的饲料，阻碍了小颗粒的饲料通过筛孔，导致排料不畅；间隙过小，虽然饲料受锤片打击的机会增多，但环流层运动速度太快，细碎饲料也不易从筛孔排出，增加了饲料在粉碎室的滞留时间，并且使饲料粉碎得过细，达不到粒度要求。

一般谷物饲料最适宜的锤筛间隙为4--6毫米，秸秆类为10--14毫米。

2.筛孔直径。

在能满足畜禽需要和标准要求的情况下，选用筛片的筛孔直径越大越好。

可使生产能力提高，成品颗粒均匀、细粉少。

3.锤片的磨损情况。

当锤片的尖角磨损超过其宽度的1/2时，应调边，调头使用，或更换新的。

换装锤片时不应随意改变原来的排列形式和减少或增多片数，也不应该只换装一部分，使各组间锤片的质量差过大，相对的两组锤片的质量差不得大于5克，以免引起机器运转时不平衡，强烈振动。

锤片式饲料粉碎机的使用与安全技术

行调整．两队锥形齿轮通过增加钢垫片来调
以下几个原则，完全可以自己修理：
１场地、机器的清洁微耕机工作的环境就是泥土多，所以当
微耕机有故障的时候，要选一块干净的场地，将机器清洗干净再修理。否则，掉一个小元件都可能误工误时。
地措施避免发生意外事故。
立即停机检查，严禁在粉碎机仍在运转时排除故障。工作完毕后须空运转１ — ２分钟．待机器内部的物料全部排出后，方能停机．停机后必须切断电源，以免发生意外事故。１．１．１１严禁酒后、带病、过度疲劳者单独作
季要进行防锈处理。
所有的故障一定有原因，要找出原因，治根
治本，标本兼治。否则可能会造成更人的损失。
５装配
当然．微耕机的保养还有很多，这只是主
要的。
微耕机的维修：微耕机这种机器看起来很复杂，一般人都不敢修理，其实，也非尽然。
轮时注意配套动力按《产品使用说明书》中
对应的型号配备。配套皮带轮请参阅《产品使
用说明书》中皮带轮配套参数要求进行选配。转速过低会影响产量，转速过高会造成机毁人亡事故。用电动机做配套动力时，电气控制箱及电动机应安装过载保护装置及可靠的接
螺丝。

锤片式饲料粉碎机的结构、工作原理及分类

锤片式饲料粉碎机的结构、工作原理及分类黄绍磊（哈尔滨光宇电源股份有限公司 150078）粉碎是指通过机械力作用来改变物料的物理性状，将其内部凝聚力破坏，使体积较大的块状物料变成体积较小且满足生产粒度要求的细小颗粒的过程。

粉碎工序是饲料加工过程中的重要环节，粉碎程度与饲料产品后续加工程序以及饲料产品质量具有直接关系。

锤片式饲料粉碎机是一种冲击式粉碎设备，其具有通用性高，占地面积较小，粉碎质量好，空载启动迅速，传动连接方式灵活，对饲料的温度敏感性弱，生产率高和使用维修方便等特点，已经在国内外饲料加工行业中被广泛应用。

1 结构底座是粉碎机安装基础，一般采用钢板焊接结构，用于支撑和联接粉碎机转子以及其他部件。

底座要求刚性好、牢固，从而达到振动降低而可靠性增加以及使用寿命延长的目的，底座下部是物料粉碎后的排出口。

转子是整个粉碎机的主要运动部件，主要由主轴、轴承、轴承座、锤架板、销轴、锤片等零件组成，由于其运动时的转速非常高，因此使用前要求必须进行动平衡校验。

转子是粉碎机的核心部件，也是旋转传动部件之一，其与筛片组成粉碎室来击碎物料并进行筛分，转子各部分零件在工作过程中能够产生振动，发出噪声等。

转子组件与电机是通过联轴器联接并进行高速旋转，在旋转过程中与物料之间进行碰撞而将物料击碎。

其中，锤片在工作使由于进行高速旋转而受到磨损，因此是磨损工件之一，为此要求其具有一定的硬度、强度及耐磨性。

另外，锤片的材料、结构以及布置方式对物料粉碎效率有影响，因此使用前一般要对其进行热处理，从而使其强度及耐磨性增强。

此外，锤片的排列方式也对粉碎机的效率有影响，一般采用的有4种排列方式，即对称排列、螺旋线排列、对称交错排列和交错排列。

筛片也是粉碎机中容易磨损的零件之一，其能够控制粉碎产品的粒度。

筛片通过操作门压紧窗固定在机体上，构成封闭的粉碎室，物料粉碎后会从筛孔中筛出，以达到粉碎要求。

物料粉碎后的粒度大小由筛片的筛孔大小控制，即筛片的孔径要根据粉碎粒度确定。

破碎机衬板材质分类

破碎机衬板材质分类
破碎机衬板是破碎机内部的一种重要零部件，用于保护破碎机的壳体和转子，延长设备的使用寿命。

根据材质的不同，破碎机衬板可以分为多种类型。

首先，常见的破碎机衬板材质包括高铬铸铁、合金钢和耐磨钢板。

高铬铸铁具有较高的耐磨性和抗冲击性能，适用于对耐磨性要求较高的场合，如破碎硬质矿石和砂石料。

合金钢衬板具有较好的耐磨性和抗冲击性能，适用于一般破碎作业。

耐磨钢板则具有优异的耐磨性能，适用于对耐磨性要求极高的场合，如破碎高硬度的石料和矿石。

其次，根据具体的工作条件和破碎物料的特性，破碎机衬板还可以采用多种复合材质，如陶瓷复合材料、橡胶复合材料等。

陶瓷复合材料具有极强的耐磨性和抗冲击性能，适用于破碎硬度较高的特殊矿石和石料。

橡胶复合材料具有良好的缓冲和吸能性能，适用于对冲击和振动有较高要求的破碎场合。

此外，随着材料科学和工艺技术的不断发展，还出现了一些新型的破碎机衬板材质，如高分子聚合物复合材料、碳纤维复合材料
等，这些材料在特定的破碎工况下表现出色，为破碎机的使用提供了更多的选择。

总的来说，破碎机衬板的材质分类是多样的，选择合适的衬板材质需要考虑破碎物料的特性、工作条件、设备类型等多个因素，以确保破碎机能够达到最佳的工作效果和使用寿命。

锤片式粉碎机

锤片式粉碎机（一）锤片式粉碎机的种类按粉碎机的进料方向，锤片式粉碎机有径向（顶部）进料式、切向进料式和轴向进料式三种。

按筛板的形式分类有：有筛式、无筛式。

按粉碎室的形状分类有：环形粉碎室和水滴形粉碎室粉碎机。

在饲料厂中应用最为广泛的是顶部进料的锤片式粉碎机。

（二）一般构造和工作过程1、一般构造锤片式粉碎机一般由供料装置、机体、转子、齿板、筛片（板）、排料装置以及控制系统等部分组成。

a .进料口进料口的作用是使物料能均衡地进入粉碎机。

按进料方向可分为切向、径向和轴向进料式。

切向进料式锤片式粉碎机多用半圆形底筛，通常小型粉碎机中采用较多。

轴向进料可在最大范围内安装筛板，有利于及时地排出粉碎的细物料。

径向进料式锤片粉碎机，适合于加工谷物、饼粕或其它颗粒不很大的原料以及产量较大的粉碎机。

进料挡板可以调节进料方向，转子可作正反向旋转，这样，锤片一个角磨损后，将转子反转不必调换锤片，就可以用锤片的另一个边角锤击物料，减少更换锤片的次数。

b.转子转子是锤片粉碎机的主要工作部件，包括锤片、销轴、锤片架及中心轴等等。

锤片通过销轴连接在锤片架上，锤片架由主轴带动高速旋转，进而使锤片获得很高的线速度，在锤片的高速撞击下物料被粉碎。

c.筛片筛片包在转子外面，所包围的空间称为粉碎室，物料在粉碎室内被锤片击碎后，细的粒子通过筛孔排出，故筛片主要起着控制粉碎粒度的作用。

同时筛片在粉碎期间也对物料起搓擦、剪切作用。

筛片所包围的粉碎室部分所对应的圆心角，称为包角，包角是筛片的主要参数之一。

筛片属易损部件。

d.机体粉碎机的机体的作用主要是支撑固定工作部件、保证物料顺利进入粉碎室，在机体的内腔装有筛片，同时将被粉碎且能穿过筛孔的物料收集，使之从下部排料口顺利排出。

2、工作过程粉碎机的工作机理比较复杂，也有许多研究。

现仅介绍大家公认的顶部进料式锤片式粉碎机的工作机理。

原料由粉碎机顶部靠重力自流进料方式落入粉碎机进料口，下落速度约1.64～3.28m/s，原料在转子的上方受到锤片的第一次打击，在初始破碎区，由于原料与锤片端部的速度差异极大，物料流的大部分被粉碎或破裂。

饲料粉碎机的种类与使用方法
