任务二十九:丰田车系电路图的识读方法

合集下载

如何识读丰田车系电路图

如何识读丰田车系电路图

如何识读丰田车系电路图丰田车系电路图中的电气元件通常用文字直接标注。

在电路总图中各系统电路按横轴方向逐个布置,并在电路图上方标出各系统电路的区域和代表该电路系统的符号及文字说明。

电路图中绘出了搭铁点,并标注与文字说明,可以从电路图了解电路搭铁点。

部分电路图中还直接标出电路插接器的端子排列和各端子的使用状况,给识图和电路故障查询供应了便利。

1.丰田车系电路图图形符号丰田车系电路图图形符号及含义如下表:2.丰田车系汽车电路图识读释例丰田车系汽车电路图识读释例如下电路图所示。

图中标号A~O含义如下:A:系统标题。

B:表示继电器盒。

未用阴影表示,仅表示继电器盒编号以和接线盒加以区分。

示例:表示1 号继电器盒。

C:车型、发动机类型或规格不同时,用()来表示不同的配线和连接器等。

D:表示相关联的系统。

E:表示用来连接线束的插头式连接器和插座式连接器的代码,如下图所示。

连接器代码由两个字母和一个数字组成。

连接器代码的第一个字符表示插座式连接器线束上的字母代码,其次个字符表示插头式连接器线束上的字母代码。

第三个字符是存在多个相同线束组合时用来区分线束组合的系列号(如CH1和CH2)。

符号()表示插头式端子连接器。

连接器代码外侧的数字表示插头式连接器和插座式连接器的针脚编号。

F:代表零件(全部零件均以天蓝色表示)。

该代码和零件位置中使用的代码相同。

G:接线盒(圆圈中的数字为接线盒编号,连接器代码显示在旁边)。

接线盒以阴影表示,用于明确区分于其他零件,如下图所示。

H:表示屏蔽电缆,如下图所示。

I :表示配线颜色。

配线颜色以字母代码表示。

第一个字母表示基本配线颜色,其次个字母表示条纹颜色,如下图所示。

J:表示连接器的针脚编号。

插座式连接器和插头式连接器的编号系统各不相同,如下图所示。

K:表示搭铁点。

该代码由两个字符组成:一个字母和一个数字。

第一个字符表示线束的字母代码。

其次个字符是当同一线束存在多个搭铁点时用来区分各搭铁点的系列号。

汽车修理论文如何正确识读使用电路图

汽车修理论文如何正确识读使用电路图

如何正确识读、使用电路图摘要:随着电子技术在汽车上的普遍应用,汽车电路图已成为汽车维修人员必备的技术资料.目前,大部分汽车都装备有较多的电子控制装置,其技术含量高,电路复杂,让人难以掌握.正确识读汽车电路图,也需要一定的技巧.电路图是了解汽车上种类电气系统工作时使用的重要资料,了解汽车电路的类型及特点,各车系的电路特点及表达方式,各系统电路图的识读方法、规律与技巧,指导读者如何正确识读、使用电路图有很重要的作用.汽车电路实行单线制的并联电路,这是从总体上看的,在局部电路仍然有串联、并联与混联电路.全车电路其实都是由各种电路叠加而成的,每种电路都可以独立分列出来,化复杂为简单.全车电路按照基本用途可以划分为灯光、信号、仪表、启动、点火、充电、辅助等电路.每条电路有自己的负载导线与控制开关或保险丝盒相连接.关键词:电路单行线制系统导线各种车灯目录:1全车线路的连接原则2识读电路图的基本要求3以东风EQ1090型载货汽车线路为例全车线路的认读a.电源系统线b.起动系统线路c.点火系统线路d.仪表系统线路e.照明与信号系统线路4全车电路的导线5识读图注意事项论汽车电路的识读方法在汽车上,往往一条线束包裹着十几支甚至几十支电线,密密麻麻令人难以分清它们的走向,加上电是看不见摸不着,因此汽车电路对于许多人来说,是很复杂的东西.但是任何事物都有它的规律性,汽车电路也不例外.一般家庭用电是用交流电,实行双线制的并联电路,用电器起码有两根外接电源线.从汽车电路上看,从负载用电器引出的负极线返回线路都要直接连接到蓄电池负极接线柱上,如果都采用这样的接线方法,那么与蓄电池负极接线柱相连的导线会多达上百根.为了避免这种情况,设计者采用了车体的金属构架作为电路的负极,例如大梁等.因此,汽车电路与一般家庭用电则有明显不同:汽车电路全部是直流电,实行单线制的并联电路,用电器只要有一根外接电源线即可.蓄电池负极和负载负极都连接到金属构架上,也就是称为“接地”.这样做就使负载引出的负极线能够就近连接,电流通过金属构架回流到蓄电池负极接线.随着塑料件等非金属材料在汽车上应用越来越多,现在很多汽车都采用公共接地网络线束来保证接地的可靠性,即将负载的负极线接到接地网络线束上,接地网络线束与蓄电池负极相连.汽车电路实行单线制的并联电路,这是从总体上看的,在局部电路仍然有串联、并联与混联电路.全车电路其实都是由各种电路叠加而成的,每种电路都可以独立分列出来,化复杂为简单.全车电路按照基本用途可以划分为灯光、信号、仪表、启动、点火、充电、辅助等电路.每条电路有自己的负载导线与控制开关或保险丝盒相连接.灯光照明电路是指控制组合开关、前大灯和小灯的电路系统;信号电路是指控制组合开关、转弯灯和报警灯的电路系统;仪表电路是指点火开关、仪表板和传感器电路系统;启动电路是指点火开关、继电器、起动机电路系统;充电电路是指调节器、发电机和蓄电池电路系统.以上电路系统是必不可少的,构成全车电路的基本部分.辅助电路是指控制雨刮器、音响等电路系统.随着汽车用电装备的增加,例如电动座椅、电动门窗、电动天窗等,各种辅助电路将越来越多.旧式汽车电路比较简单,一般情况下,它们的正极线俗称火线分别与保险丝盒相接,负极线俗称地线共用,重要节点有三个,保险丝盒、继电器和组合开关,绝大部分电路系统的一端接保险丝或开关,另一端联接继电器或用电设备.但在现代汽车的用电装置越来越多的情况下,线束将会越来越多,布线将会越来越复杂.随着汽车电子技术的发展,现代汽车电路已经与电子技术相结合,采用共用多路控制装置,而不是象旧式汽车那样通过单独的导线来传送.使用多路控制装置,各用电负载发送的输入信号通过电控单元ECU转换成数字信号,数字信号从发送装置传输到接收装置,在接收装置转换成所需信号对有关元件进行控制.这样就需在保险丝、开关和用电设备之间的电路上添加一个多路控制装置参阅广州雅阁后雾灯线路简图.采用多路控制线路系统可.第二部分第二部分简要介绍了全车线路识读的原则、要求与方法以及电路用线的规格.主要针对其在东风EQ1090车型汽车电路与电器系统应用情况作了概括性的阐述.其包括了电源系统、启动系统、点火系统、照明与信号系统、仪表系统以及辅助电器系统等主要部分进行了说明.通过对东风EQ1090车型的系统学习,为以后接触到各类不同车型打下个坚实的基础.一、全车线路的连接原则全车线路按车辆结构形式、电器设备数量、安装位置、接线方法不同而各有不同,但其线路一般都以下几条原则:1汽车上各种电器设备的连接大多数都采用单线制;2汽车上装备的两个电源发电机与蓄电池必须并联连接;3各种用电设备采用并联连接,并由各自的开关控制;4电流表必须能够检测蓄电池充、放电电流的大小.因此,凡是蓄电池供电时,电流都要经过电流表与蓄电池构成的回路.但是,对于用电量大且工作时间较短的起动机电流则例外,即启动电流不经过电流表;5各型汽车均陪装保险装置,用以防止发生短路而烧坏用电设备.了解上面的原则,对分析研究各种车型的电器线路以及正确判断电器故障很有帮助.二、基本要求一般来讲全车电路有三种形式,即:线路图、原理图、线束图.一、识读电路图的基本要求了解全车电路,首先要识读该车的线路图,因为线路图上的电器是用图形符号以及外形表示的,容易识别.此外,线路图上的电器设备的位置与实际车上的位置是对应的,容易认清主要设备在车上的实际位置,同时,也可对设备的功能获得感性认识.识读电路图时,应按照用电设备的功用,识别主要用电设备的相对分布位置;识别用电设备的连接关系,初步了解单元回路的构成;了解导线的类型以及电流的走向.二、识读原理图的基本要求原理图是一图形符号方式,把全车用电设备、控制器、电源等按照一定顺序连接而成的.它的特点是将各单元回路依次排列,便于从原理上分析和认识汽车电路.识读原理图时,应了解全车电路的组成,找出各单元回路的电流通路,分析回路的工作过程.三、识读线束图的基本要求线束图是用来说明导线在车辆上安装的指导图.图上每根导线所注名的颜色与标号就是实际车上导线的颜色和到端子的所印数字.按次数字将导线接在指定的相关电器设备的接线柱上,就完成了连接任务.即使不懂原理,也可以按次接线.总上所述,掌握汽车全车线路总线路,应按以下步骤进行:1对该车所使用的电气设备结构、原理有一定了解,知道他的规格.2认真识读电路图,达到了解全车所使用电气设备的名称、数量和实际安排位置;设备所用的接线柱数量、名称等.3识读原理图应了解主要电气设备的各接线柱和那些电器设备的接线柱相连;该设备分线走向;分线上开关、熔断器、继电器的作用;控制方式与过程.4识读线束图应了解该车有多少线束,各线束名称及在车上的安装位置;每一束的分支同向哪个电器设备,每分支又有几根导线及他们的颜色与标号,连接在那些接线柱上;该车有那些插接器以及他们之间的连接情况.5抓住典型电路,触类旁通.汽车电路中有许多部分是类似的,都是性质相同的基本回路,不同的只是个别情形.三、全车线路的认读下面以东风EQ1090型载货汽车线路为例,分析说明各电子系统电路的特点.东风EQ1090型载货汽车全车线路主要由电源系统、启动系统、点火系统、照明与信号系统、仪表系统以及辅助电器系统等组成.一电源系统线路电源系统包括蓄电池、交流发电机以及调节器,东风EQ1090汽车配装电子式电压调节器,电源线路如图.其特点如下:1发电机与蓄电池并联,蓄电池的充放电电流由电流表指示.接线时应注意电流表的-端接蓄电池正极,电流表的+端与交流发电机‘电枢’接线柱A或B连接,用电设备的电流也由电流表+端引出,这样电流表才能正确指示蓄电池的充、放电电流值.2蓄电池的负极经电源总开关控制.当发电机转速很低,输出电压没有达到规定电压时,由蓄电池向发电机供给磁场电流.二起动系统线路启动系统由蓄电池、启动机、启动机继电器部分东风EQ1090型汽车配装复合继电器组成,系统线路如图.启动发动机时,将点火开关置于“启动”档位,启动继电器或复合继电器工作,接通起动机电磁开关电路,从而接通起动机与蓄电池之间得电路,蓄电池便向起动机供给400~600A大电流,起动机产生驱动转矩将发动机起动.发动机起动后,如果驾驶员没有及时松开点火开关,那么由于交流发电机电压升高,其中性点电压达5V时,在复合继电器的作用下,起动机的电磁开关将自动释放,切断蓄电池与起动电动机之间的电路,起动机便会自动停止工作.根据国家标准GB9420--88的规定,汽车用起动电动机电路的电压降每百安的培的电压差12V电器系统不得超过,24V电器系统不的超过.因此,连接启动电动机与蓄电池之间的电缆必须使用具有足够横截面积的专用电缆并连接牢固,防止出现接触不良现象.三点火系统线路点火系统包括点火线圈、分电器、点火开关与电源.系统线路如图,其特点:1在低压电路中串有点火开关,用来接通与切断初级绕组电流;2点火线圈有两个低压接线端子,其中‘-’或‘1’端子应当连接分电器低压接线端子,“+”或“15”端子上连接有两根导线,其中来自起动机电磁开关的蓝色导线,注:个别车型因出厂年代不同其导线颜色有可能不同应当连接电磁开关的附加电阻短路开关端子“15a”;白色导线来自点火开关,该导线为附加电阻电阻值为欧姆左右所以不能用普通导线代替.起动发动机时,初级电流并不经过白色导线,而是由蓄电池经起动电磁开关与蓝色导线直接流入点火线圈,使附加电阻线被短路,从而减小低压电路电阻,增大低压电流,保证发动机能顺利起动.3在高压电路中,由分电器至各火花塞的导线称为高压导线,连接时必须按照气缸点火顺序依次连接.四仪表系统线路仪表系统包括电流表、油压表、水温表、燃油表与之匹配的传感器,系统线路如图所示.其特点如下:1电流表串联在电源电路里,用来指示蓄电池充、放电电流的大小.其他几种仪表相互并联,并由点火开关控制.2水温表与燃油表共用一只电源稳压器,其目的是当电源电压波动时起到稳压仪表电源的作用,保证水温表与燃油表读数准确.电源稳压器的输出电压为+/.报警装置有油压过低报警灯和气压过低蜂鸣器,分别由各自的报警开关控制.当机油压力低于50~90kpa时,油压过低报警开关触电闭合,油压过低指示灯电路接通而发亮,指示发动机主油道机油压力过低,应及时停车维修.东风EQ1090型汽车采用气压制动系统,当制动系统的气压下降到340~370kpa时,气压过低蜂鸣器鸣叫,以示警告.五照明与信号系统线路照明与信号系统包括全车所有照明灯、灯光信号与音响信号,系统线路如图所示.其特点如下:1前照灯为两灯制,并采用双丝灯泡;2前照灯外侧为前侧灯,采用单灯丝,其光轴与牵照灯光轴成20度夹角,即分别向左右偏斜20度.因此,在夜间行车时,如果前照灯与前侧灯同时点亮,那么汽车正前方与左右两侧的较大范围内都有较好的照明,即使在汽车急转弯时,也能照亮前方的路面,从而大大改善了汽车在弯道多、转弯急的道路上行驶时的照明条件;3前照灯、前下灯、前侧灯及尾灯均由手柄式车灯开关控制;4设有灯光保护线路;5制动信号灯不受车灯总开关控制,直接经熔断丝与电源连接,只要踩下制动踏板,制动邓开关就会接通制动灯电路使制动灯发亮;6转向信号灯受转向灯开关控制;7电喇叭由喇叭按钮和喇叭继电器控制.。

汽车电路图识读要领

汽车电路图识读要领
去处理故障。
二、汽车电路的几大系统
电路图 往往是错 综复杂的,所以首先 要弄明白汽车电路图 的主要组成。
三、分清汽车电路中的三种信号
电路中的三种信号:电源、信号和控制。 1.电源
汽车电路要正常工作,必须具备良好的供电。看清 楚蓄电池的电都供给谁?与电源正极连接的导线在到达 用电器之前是电源电路。与接地连接的导线在到达用电 器之前为接地电路。
汽车常用保险丝有高电流保险丝和中低电流保险丝。一般较容易接触到的为中低 电流保险丝。中低电流保险大致可分为片式保险丝(包括自动保险丝盒迷你保险丝)、 插入式保险丝、旋紧式保险丝、管式保险丝盒平板式保险丝。其中,常能接触到的为 中号ATO或小号快熔型片式保险丝。片式保险丝可承载小电流、短时间脉冲电流,如 大灯电路、后玻璃除霜等。
主要内容
一 识读汽车电路图的关键点 二 汽车电路的几大系统 三 分清汽车电路中的三种信号 四 认识汽车电路中的器件
为了维修时方便 检测、快速寻找 故障点、为排除 故障提供信息。
一、识读汽车电路图的关键点
怎样才能快 速有效地看 懂电路图呢?
读汽车电路图的关键点:把电的通路搞明白、弄清楚, 即信号是什么,该信号是输入信号、输出信号、还是控制 信号。信号起什么作用,在什么条件下有信号,从哪里来, 到哪里去。做到联系前后,顺藤摸瓜,才能推出本相。
2.导线、线束与插接器 (1)导线 汽车电气系统的导线有低压导线和高压导线两种。 1)低压导线。按其用途分为普通低压导线和低压
电缆两种。汽车充电系统、仪表、照明、信号及辅助电 气设备均使用普通低压导线;而启动机与蓄电池的连接 线、蓄电池与车架的搭铁线等采用低压电缆线。
一般对低压线的线径、颜色甚至所属的电气系统做 出标注。
柴油机增加HEAT(预热) 挡

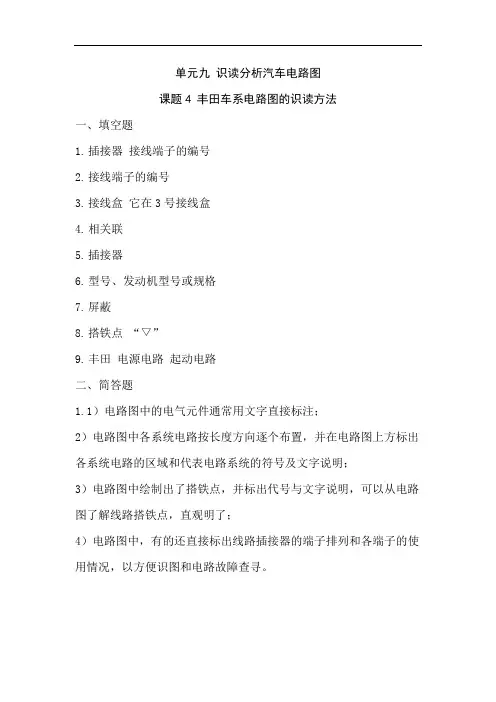

课题4 丰田车系电路图的识读方法
