电子设备的防静电接地技术随着科技的进步,电子设备的使用在我们的日常生活中变得越来越普遍。

然而,我们接触的每个设备都充满了电荷,这就给静电带来了一系列问题。

为了解决这些问题,我们需要使用防静电接地技术来保护我们的设备。

防静电接地技术是指将设备的电荷与地面之间建立一个安全的电路,从而将设备上的静电荷释放到地面。

这样一来,就可以避免静电放电所可能造成的电破坏和电气损坏。

同时,防静电接地技术还可以防止静电放电对人体造成伤害。

在防静电接地技术中,最常用的方法是通过接地线将设备接地。

接地线的连接位置应该是设备的金属外壳或者其他可导电部件。

接地线应该连接到埋在地下的地面网格上,而不是接在水管或电线上。

这是因为地面网格可以提供一个有效的接地路径,以保护设备免受静电的侵害。

在应用防静电接地技术时,还需要注意以下几点:1. 实现连接点之间电势均衡。

连接点之间的电势差应该足够小,以确保静电荷能够顺利地流到地面上。

2. 管理潜在的静电电荷。

在接地之前,设备上应该进行静电放电处理,以确保设备不携带过多的静电荷。

处理方法可以是使用专用的静电放电器或使用接地极进行放电。

3.定期检查接地线。

接地线应该经常检查,以确保其连接可靠。

如果发现接地线松动或破损,应该进行及时维修。

防静电接地技术在电子工业中使用广泛。

在生产过程中,防静电接地技术可以避免静电放电产生的不良影响。

在维修和使用电子设备时,防静电接地技术可以避免设备出现故障,延长设备的寿命。

总之,防静电接地技术是保护我们的电子设备免受静电损害的重要方法。

使用这种技术可以提高设备的可靠性和稳定性,从而有效保护我们的设备。

我们应该充分认识静电损害的危害,并认真应用防静电技术来保护我们的电子设备。

电子产品对静电敏感,静电放电对于电子产品的损坏是不可忽视的,静电现象的出现可能导致设备的一些不可逆波及,如芯片损坏、部件失效、系统故障等。

防静电接地技术是保护电子产品免受静电损害的有效措施,在生产制造、运输、存放、使用和维修过程中应该一直贯彻。

电子工厂防雷防静电的安全知识

电子工厂防雷防静电的安全知识

电子工厂防雷防静电的安全知识
为了确保电子工厂的安全运行和产品质量,必须重视防雷和防静电措施。

本文将介绍一些电子工厂防雷防静电的基本知识和安全措施。

一、雷电防护
雷电是电子设备受损或人身伤害的主要危险之一。

以下是一些保护措施:
1. 安装防雷装置:电子工厂的建筑物应安装有效的防雷装置,如避雷针或避雷网。

2. 确保接地良好:所有设备和设施都必须正确接地,以便将雷击电流引入地下。

3. 避免开放式电缆:开放式电缆容易成为雷电的主要入口,应使用金属管或遮盖物进行保护。

二、防静电措施
静电可能对电子设备和人员造成损害。

以下是一些建议的措施:
1. 使用防静电地板和防静电工作桌:电子工厂中的地板和工作
桌应具备抗静电功能,以避免静电电荷的积累。

2. 穿防静电鞋和衣服:工厂人员应穿戴防静电鞋和衣服,以减
少静电的积累。

3. 控制湿度:保持电子工厂内的湿度在适当的范围内,可以减
少静电的产生。

4. 使用防静电地带和防静电工具:在处理敏感的电子元件时,
应使用防静电地带和工具,以避免静电的传导。

总结
电子工厂的防雷和防静电措施是确保设备安全运行和产品质量的重要环节。

通过采取合适的防护措施,电子工厂能够减少雷电和静电对设备和人员的影响,提高生产效率和工作环境的安全性。

以上是关于电子工厂防雷防静电的安全知识的简要介绍,希望对您有所帮助。

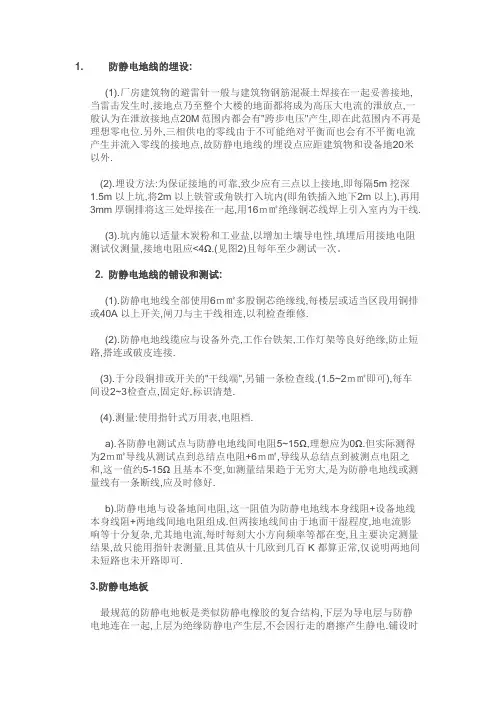

电子工厂防静电接地方法

电子工厂防静电接地方法

1.防静电地线的埋设:(1).厂房建筑物的避雷针一般与建筑物钢筋混凝土焊接在一起妥善接地,当雷击发生时,接地点乃至整个大楼的地面都将成为高压大电流的泄放点,一般认为在泄放接地点20M范围内都会有"跨步电压"产生,即在此范围内不再是理想零电位.另外,三相供电的零线由于不可能绝对平衡而也会有不平衡电流产生并流入零线的接地点,故防静电地线的埋设点应距建筑物和设备地20米以外.(2).埋设方法:为保证接地的可靠,致少应有三点以上接地,即每隔5m挖深1.5m以上坑,将2m以上铁管或角铁打入坑内(即角铁插入地下2m以上),再用3mm厚铜排将这三处焊接在一起,用16m㎡绝缘铜芯线焊上引入室内为干线.(3).坑内施以适量木炭粉和工业盐,以增加土壤导电性,填埋后用接地电阻测试仪测量,接地电阻应<4Ω.(见图2)且每年至少测试一次。

2. 防静电地线的铺设和测试:(1).防静电地线全部使用6m㎡多股铜芯绝缘线,每楼层或适当区段用铜排或40A以上开关,闸刀与主干线相连,以利检查维修.(2).防静电地线缆应与设备外壳,工作台铁架,工作灯架等良好绝缘,防止短路,搭连或破皮连接.(3).于分段铜排或开关的"干线端",另铺一条检查线.(1.5~2m㎡即可),每车间设2~3检查点,固定好,标识清楚.(4).测量:使用指针式万用表,电阻档.a).各防静电测试点与防静电地线间电阻5~15Ω,理想应为0Ω.但实际测得为2m㎡导线从测试点到总结点电阻+6m㎡,导线从总结点到被测点电阻之和,这一值约5-15Ω且基本不变,如测量结果趋于无穷大,是为防静电地线或测量线有一条断线,应及时修好.b).防静电地与设备地间电阻,这一阻值为防静电地线本身线阻+设备地线本身线阻+两地线间地电阻组成.但两接地线间由于地面干湿程度,地电流影响等十分复杂,尤其地电流,每时每刻大小方向频率等都在变,且主要决定测量结果,故只能用指针表测量,且其值从十几欧到几百K都算正常,仅说明两地间未短路也未开路即可.3.防静电地板最规范的防静电地板是类似防静电橡胶的复合结构,下层为导电层与防静电地连在一起,上层为绝缘防静电产生层,不会因行走的磨擦产生静电.铺设时导电层应用绝缘垫与建筑物地面和墙壁隔开,防止雷击时地板带静电,并将导电层通过1MΩ20W电阻与防静电地接好.起到静电屏蔽和电磁屏蔽作用.这种地板造价太高,但可以有效防止雷电的各种危害和静电产生.一般电子厂多用简易防静电地板(仅有绝缘防静电产生层多为涂料或地板胶),直接铺在建筑物地面上,大大降低造价,且也可起到防行走产生的静电作用.但对雷击产生的超高压静电感应和强电磁感应防护作用较差.4.防静电工作台面:防静电橡胶绿色面为防静电产生层,电阻较大,表面电阻108~1010Ω.防静电橡胶的黑色面电阻较小,表面电阻104~106,与绿色面良好连接,可保妥善接地.起静电屏蔽和泄放作用. 可通过扣式连接,由专用静电手环导线(内含1M电阻)接地.或在绝缘台面上放0.2mm厚铁板或铜箔,焊好导线通过1MΩ电阻连接到静电地线,然后铺平防静电橡胶(黑面向下,贴紧导电片).该1MΩ电阻同样起提供静电泄放通路,防止过速放电打火和隔离的作用.甚至坐椅(凳)也应引起重视,多数生产线上使用普通塑料凳,极易与衣物摩擦产生静电,有条件应采用防静电椅,并通过1MΩ电阻接静电地,至少要将塑料凳用防静电布料套上.5.电烙铁,小锡炉,测试仪器等用电设备的接地与测试:电烙铁,小锡炉测试仪器等必须用三端插头妥善接设备地,做到并不难,但由于经常发生如:插座接地端松脱,断线,烙铁头因氧化而与外壳(接设备地)断开等现象,故应每班次检测,可用自制简易通断指示灯测试,发现问题立即更换.6.防静电服(衣,鞋,手套等):所谓防静电服,是用特殊合成纤维织成布料,一般情况下揉搓磨擦不会产生静电.但它不是静电屏蔽服,它不能消除身上其它衣料产生的静电.故正确穿著应是里面只着一件衬衣或内衣,外着防静电服.冬季内穿多件化纤类,毛类衣物穿著防静电服也无大用.所以做好控制环境温度,湿度,戴好静电手环比着静电服重要.防静电手套则起防止静电产生;隔离手与产品(绝缘);防止汗渍污染产品等多重作用,是必用的.7.防静电手环:防静电手环是由紧贴手腕的不锈钢外壳通过线内1MΩ电阻由导线,铁夹接地.目的是既要随时泄放掉人体上的静电,又要防止快速放电产生的火花,对静电敏感器件造成损害,并起隔离作用.而断线或接触不良会使静电手环形同虚设.所谓无线手环实际起不到泄放人体携带的静电荷作用。

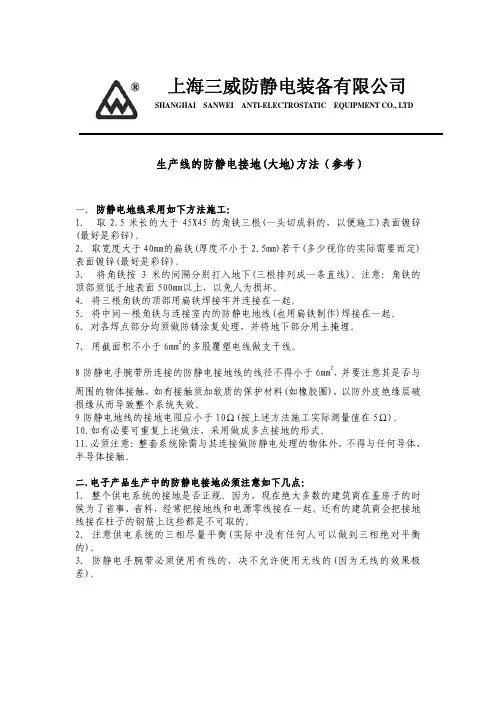

生产线防静电接地(大地)方法

生产线防静电接地(大地)方法

上海三威防静电装备有限公司SHANGHAI SANWEI ANTI-ELECTROSTATIC EQUIPMENT CO., LTD生产线的防静电接地(大地)方法(参考)一.防静电地线采用如下方法施工:1. 取2.5米长的大于45X45的角铁三根(一头切成斜的,以便施工)表面镀锌(最好是彩锌)。

2.取宽度大于40mm的扁铁(厚度不小于2.5mm)若干(多少视你的实际需要而定)表面镀锌(最好是彩锌)。

3. 将角铁按3米的间隔分别打入地下(三根排列成一条直线)。

注意:角铁的顶部须低于地表面500mm以上,以免人为损坏。

4.将三根角铁的顶部用扁铁焊接牢并连接在一起。

5.将中间一根角铁与连接室内的防静电地线(也用扁铁制作)焊接在一起。

6. 对各焊点部分均须做防锈涂复处理,并将地下部分用土掩埋。

7.用截面积不小于6mm2的多股覆塑电线做支干线。

8防静电手腕带所连接的防静电接地线的线径不得小于6mm2,并要注意其是否与周围的物体接触,如有接触须加软质的保护材料(如橡胶圈),以防外皮绝缘层破损缘从而导致整个系统失效。

9防静电地线的接地电阻应小于10Ω(按上述方法施工实际测量值在5Ω)。

10.如有必要可重复上述做法,采用做成多点接地的形式。

11.必须注意:整套系统除需与其连接做防静电处理的物体外,不得与任何导体、半导体接触。

二.电子产品生产中的防静电接地必须注意如下几点:1.整个供电系统的接地是否正规。

因为,现在绝大多数的建筑商在盖房子的时候为了省事、省料,经常把接地线和电源零线接在一起。

还有的建筑商会把接地线接在柱子的钢筋上这些都是不可取的。

2.注意供电系统的三相尽量平衡(实际中没有任何人可以做到三相绝对平衡的)。

3.防静电手腕带必须使用有线的,决不允许使用无线的(因为无线的效果极差)。

防静电的三大基本方法

防静电的三大基本方法

防静电的三大基本方法一、引言静电是指物体表面电荷的积累,当两个带有电荷的物体接触时,会发生电荷转移,导致静电放电。

静电放电不仅会对人体造成危害,还会对设备和器材造成损坏。

因此,在一些特定的场合下,如半导体生产、医院手术室等地方都需要采取防静电措施。

二、防静电的三大基本方法1. 接地法接地法是最常见的防止静电的方法之一。

该方法通过将物体与大地连接在一起来达到消除或减少物体表面积累的静电荷的目的。

具体实现方式是将物品和接地线连接在一起,使其与大地形成一个闭合回路。

在这个回路中,任何静电都能够流入大地中而不会积聚在物品表面。

2. 屏蔽法屏蔽法是通过使用金属网罩或屏蔽材料来隔离外部环境中的静电场而达到防止静电干扰的目的。

金属网罩通常用于射频设备和其他高频设备上,以保护内部元件免受外部电磁辐射的影响。

屏蔽材料通常用于包装敏感电子元件,以防止静电干扰和损坏。

3. 消除法消除法是通过使用静电消除器来消除物体表面积累的静电荷。

静电消除器通常使用离子风机、离子棒或离子枪等设备,将正负离子注入空气中,以中和物体表面的静电荷。

这种方法适用于需要经常移动的物品,如半导体芯片、LCD屏幕等。

三、防静电措施的应用场合1. 半导体生产在半导体生产过程中,由于工艺要求严格,任何微小的静电放电都可能会对芯片造成损坏。

因此,在半导体生产车间中采取了一系列防静电措施,如地面铺设导电材料、穿戴防静电服装、使用静电消除器等。

2. 医院手术室在医院手术室中,由于手术过程需要使用大量的医疗设备和器械,这些设备和器械都需要进行防静电处理。

否则,手术中的静电放电可能会对患者造成伤害。

因此,在手术室中,医护人员需要穿戴防静电服装,并使用有防静电功能的医疗设备和器械。

3. 电子工业在电子工业中,由于设备和器材都是以微小的电信号进行传输和处理的,因此任何静电干扰都可能会导致设备故障或数据丢失。

因此,在电子工业中采取了一系列防静电措施,如使用屏蔽材料、地面铺设导电材料、使用防静电包装等。

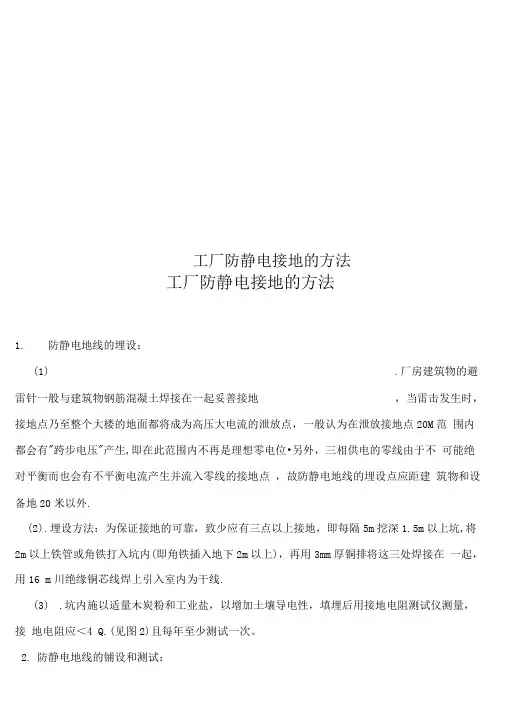

工厂防静电接地的方法
