发动机冷却系统总体参数设计
发动机冷却系统设计规范
编号：冷却系统设计规范编制：万涛校对：审核：批准：厦门金龙联合汽车工业有限公司技术中心年月日一、概述要使发动机正常工作，必须使其得到适度的冷却，冷却不足或冷却过度均会带来严重的影响。
冷却不足，发动机过热，会破坏各运动机件原来正常的配合间隙，导致摩擦阻力增加，磨损加剧，特别是活塞环和气缸壁之间的运动，严重时会发生烧蚀、卡滞，使发动机停转或者发生“拉缸”现象，刮伤活塞或气缸，更严重时还会发生连杆打烂气缸体现象。
也会使润滑油变稀，运动机件间的油膜破坏，造成干摩擦或半干摩擦，加速磨损。
同时会降低发动机充气量，使发动机功率下降。
发动机过度冷却时，由于冷却水带走太多热量，使发动机功率下降、动力性能变差。
发动机过冷，气缸磨损加剧。
同时，由于过冷，混合气形成的液体，容易进入曲轴箱使润滑油变稀，影响润滑作用。
由此可见，使发动机工作温度保持在最适宜范围内的冷却系，是何其重要。
一般地，发动机最适宜的工作温度是其气缸盖处冷却水温度保持在80℃~90℃，此时发动机的动力性、经济性最好。
二、冷却系统设计的总体要求a)具有足够的冷却能力，保证在所有工况下发动机出水温度低于所要求的许用值（一般为55°）；b) 冷却系统的设计应保证散热器上水室的温度不超过99 ℃。
c) 采用105 kPa压力盖，在不连续工况运行下，最高水温允许到110 ℃，但一年中水温达到和超过99 ℃的时间不应超过50 h。
d) 冷却液的膨胀容积应等于整个系统冷却液容量的6 %。
e) 冷却系统必须用不低于19 L/min的速度加注冷却液，直至达到应有的冷却液平面，以保证所有工作条件下气缸体水套内冷却液能保持正常的压力。
三、冷却系统的构成液体冷却系主要由以下部件组成：散热器、风扇、风扇护风罩、皮带轮、风扇离合器、水泵、节温器、副水箱、发动机进水管、发动机出水管、散热器除气管、发动机除气管等。
四、主要部件的设计选型1、散热器散热器的散热量（Q）和散热器散热系数（K）、散热器散热面积（A）及气液温差（⊿T）有关： Q=K·A·⊿T其中：Q---散热器的散热量（kcal/h）K---散热器散热系数（kcal/m2•h•ºC）A---散热器散热面积（m2）⊿T---气液温差：散热器进水温度和散热器进风温度之差（ºC）散热器的散热系数是代表散热效率的重要指标，主要影响因素如下：①冷却管内冷却液的流速---据试验结果，冷却液流速由0.2m/s提高到0.8m/s，散热效率有较大提高，但超过0.8m/s后，效果不大；②通过散热器芯部的空气流量---空气的导热系数很小，因此散热器的散热能力主要取决于空气的流动，通过散热器芯部的风量起了决定性作用；③散热器的材料和管带的厚度---国内散热器的材料目前基本上已标准化；④制造质量---主要是冷却管和散热带之间的贴合性和焊接质量；1.1 散热器是冷却系统中的重要部件，其主要作用是对发动机进行强制冷却，以保证发动机能始终处于最适宜的温度状态下工作，以获得最高的动力性、经济性和可靠性。
发动机冷却系统设计规范..
发动机冷却系统设计规范..号：冷却系统设计规范编制：万涛校对：审核：批准：第1页第1页水泵、节温器、副水箱、发动机进水管、发动机出水管、散热器除气管、发动机除气管等。
四、主要部件的设计选型1、散热器散热器的散热量（Q）和散热器散热系数（K）、散热器散热面积（A）及气液温差（⊿T）有关： Q=K·A·⊿T其中：Q---散热器的散热量（kcal/h）K---散热器散热系数（kcal/m2•h•ºC）A---散热器散热面积（m2）⊿T---气液温差：散热器进水温度和散热器进风温度之差（ºC）散热器的散热系数是代表散热效率的重要指标，主要影响因素如下：①冷却管内冷却液的流速---据试验结果，冷却液流速由0.2m/s提高到0.8m/s，散热效率有较大提高，但超过0.8m/s后，效果不大；②通过散热器芯部的空气流量---空气的导热系数很小，因此散热器的散热能力主要取决于空气的流动，通过散热器芯部的风量起了决定性作用；③散热器的材料和管带的厚度---国内散热器的材料目前基本上已标准化；④制造质量---主要是冷却管和散热带之间的贴合性和焊接质量；第1页1.1 散热器是冷却系统中的重要部件，其主要作用是对发动机进行强制冷却，以保证发动机能始终处于最适宜的温度状态下工作，以获得最高的动力性、经济性和可靠性。
1.2 发动机最适宜的冷却液温度为85 ℃~95 ℃，测量位置在散热器的上水室。
1.3 散热器和风扇组合匹配效率是当散热器芯子未被气流扫过的面积最小时为最高，因此，最好采用接近正方形的散热器芯子。
1.4 散热器的总散热面积、芯子的迎风面积、结构形状和结构尺寸要通过发动机冷却系统所需最大散热量来计算确定，并应通过试验评价来最终确定。
但一般可按散热器芯子的迎风面积来估算：0.31~0.38m2/100kW，载货车和前置客车通风良好时，可取下限值；后置客车通风欠佳时可取上限值；城市公交车长期低速运转可偏下限值；自卸车、牵引车、山区长途客运车等经常大负荷运行的车辆可偏上限值。
发动机冷却系统计算汇总

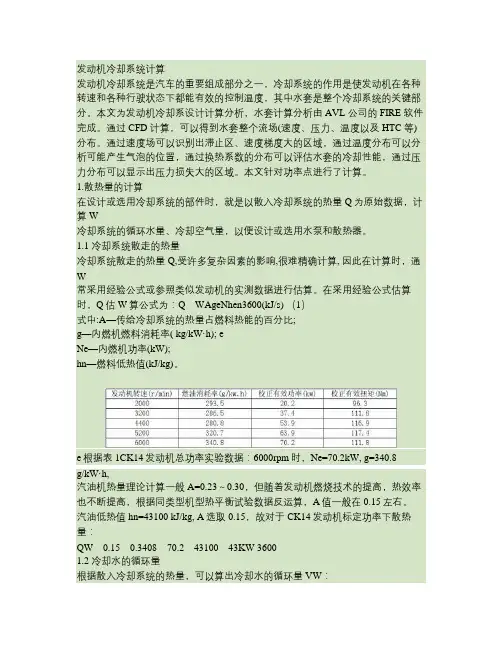

发动机冷却系统计算发动机冷却系统是汽车的重要组成部分之一，冷却系统的作用是使发动机在各种转速和各种行驶状态下都能有效的控制温度，其中水套是整个冷却系统的关键部分。
本文为发动机冷却系设计计算分析，水套计算分析由AVL 公司的FIRE 软件完成。
通过CFD 计算，可以得到水套整个流场(速度、压力、温度以及HTC 等)分布。
通过速度场可以识别出滞止区、速度梯度大的区域，通过温度分布可以分析可能产生气泡的位置，通过换热系数的分布可以评估水套的冷却性能，通过压力分布可以显示出压力损失大的区域。
本文针对功率点进行了计算。
1.散热量的计算在设计或选用冷却系统的部件时，就是以散入冷却系统的热量Q为原始数据，计算W冷却系统的循环水量、冷却空气量，以便设计或选用水泵和散热器。
1.1 冷却系统散走的热量冷却系统散走的热量Q,受许多复杂因素的影响,很难精确计算, 因此在计算时，通W常采用经验公式或参照类似发动机的实测数据进行估算。
在采用经验公式估算时，Q估W算公式为：Q WAgeNhen3600(kJ/s) （1）式中:A—传给冷却系统的热量占燃料热能的百分比;g—内燃机燃料消耗率( kg/kW·h); eNe—内燃机功率(kW);hn—燃料低热值(kJ/kg)。
e根据表1CK14发动机总功率实验数据：6000rpm时，Ne=70.2kW, g=340.8g/kW·h,汽油机热量理论计算一般A=0.23～0.30，但随着发动机燃烧技术的提高，热效率也不断提高，根据同类型机型热平衡试验数据反运算，A值一般在0.15左右。
汽油低热值hn=43100 kJ/kg, A选取0.15，故对于CK14发动机标定功率下散热量：QW0.150.340870.24310043KW 36001.2 冷却水的循环量根据散入冷却系统的热量，可以算出冷却水的循环量VW：QV=(m∆tcWWwww3s) （2）式中：∆tw—冷却水在内燃机中循环时的容许温升，对现代强制循环冷却系，可取∆tw=4℃～8℃，本机初步计算取值7℃；—水的比重，可近似取γ=1000kgwγcwm 3w—水的比热，可近似取cw=4.187kJ/kg·℃；—冷却系统散热量，由（2）式算得Q=43KW。
冷却系统系统设计指南
冷却系统系统设计指南1、概述：汽车发动机大多为内燃机，内燃机将燃料的化学能通过燃烧转化为机械能来驱动汽车行驶，工作时会产生大量热量，为确保发动机在一个合适的温度下有效的工作，需要对发动机本身，尤其是发动机缸体进行及时的冷却。
冷却系统中的散热器就承担着给发动机进行散热的任务。
对于大多数柴油机而言，都采用了增压器以改善发动机的燃烧和功率。
从增压器出来的空气温度是比较高的，不利于发动机的工作。
为此需要对进入发动机前的空气进行冷却。
冷却系统中的中冷器就起到了这样一个作用。
冷却系统设计的好坏直接影响发动机的性能和可靠性，从而影响整车的性能和可靠性。
2、冷却系统的作用冷却系统的功能是保证发动机保持在合适的温度环境中工作，提高发动机的性能和寿命。
3、冷却系统的组成冷却系统主要部件为散热器、中冷器、膨胀水箱和连接管路等，其设计质量直接影响着发动机的性能和可靠性。
4、冷却系统设计一、设计准则1、发动机冷却系统各部件匹配合理，以保证冷却系统的良好散热性能。
2、冷却系统安装方便、可靠。
二、冷却系统各种参数的确定1. 散热器和风扇之间距离的选择根据各车型的布置经验和发动机厂推荐的安装规范，风扇前端与散热器芯子距离选50～100mm较为合适，在这个范围之内尽量取大一些。
2.散热器的计算（1）首先要知道发动机的一些性能参数，如：额定功率Ne(kW)、额定功率时转速n(r/min)、最大扭矩Me(N.m)、最大扭矩时转速n1(r/min)等等。
（2）设计工况点的选择冷却系的设计要以额定功率点为设计点，以最大扭矩点作校核。
（3）发动机水套散热量Qw因无发动机水套散热量Qw的试验数据，现按经验公式计算QwQw=（0.5～0.7）×Ne（kW）（4）散热器的最大散热能力Qmax由于散热器使用一段时间后，散热能力一般下降10%左右；另外压力盖的泄漏以及气流分布不均等原因，也会造成散热器性能的下降，因此散热器的最大散热能力Qmax要比设计工况的水套散热量要高，最大散热量系数定为K，一般K 取1.15。
发动机冷却系统设计
发动机冷却系统设计目录摘要 (2)Abstract (3)1引言 (4)1.1课题的背景和意义 (4)1.2国内外发动机冷却系统研究现状及发展方向 (4)1.3本次设计的主要内容 (6)2 475Q汽油机工作过程计算 (7)2.1已知条件 (7)2.2参数选择 (8)2.3额定工况工作过程计算 (8)3 475Q汽油机冷却系统的设计 (11)3.1冷却系统的作用 (11)3.2冷却系统的设计要求 (11)3.3冷却系统的总体设计方案和参数选取 (11)3.4散热器设计及选型 (13)3.5风扇的设计及选型 (18)3.6水泵设计及选型 (24)3.7475Q汽油机冷却系统的调节机构 (29)4 475Q汽油机冷却系统整体布置图 (35)5 结论 (36)总结与体会 (37)谢辞 (38)参考文献 (39)附录1 475Q汽油机工作过程计算源代码及运行结果 (40)附录2 475Q汽油机冷却系统布置图 (50)附录3 475Q汽油机纵剖面图 (51)1 / 51发动机冷却系统设计475Q汽油机冷却系统的设计摘要冷却系统的作用是使发动机总是工作在最佳温度范围内。
本设计通过在475Q 汽油机额定功率工况下进行的工作过程计算，对该汽油机冷却系统的参数进行了计算并对其总体布置方案进行了设计。
本设计在475Q汽油机冷却系统总体设计的基础上，同时也对该冷却系统中的各组成，如散热器、水泵、风扇、节温器、进行了一系列的计算、选型、布置设计和匹配研究。
结果表明，本设计所选择的各个部件都符合475Q汽油机的冷却要求，保证了该汽油机在各种环境下都能工作在最佳温度范围内。
关键词：475Q汽油机，冷却系统，散热器，水泵，风扇2 / 51发动机冷却系统设计The Design of Cooling System for 475Q Gasoline EngineAbstractThe purpose of the cooling system is to make the engine always work in the best temperature range. The design and calculation of work through the process in the 475Q gasoline engine rated power conditions, the parameters of the cooling system of the gasoline engine were calculated and the general layout scheme is designed. The design is based on the general design of the cooling system for 475Q gasoline engine, but also on the composition of the cooling system, such as radiator, fan, water pump, thermostat, were calculated, and a series of selection, layout design and matching study. The results show that, the design of each part of the selected are consistent with 475Q gasoline engine cooling requirements, ensure that the engine can work at the best temperature range in a variety of environments.Key words：475Q Gasoline engine, Cooling system, Water pump, Fan, Radiator3 / 51发动机冷却系统设计1引言1.1课题的背景和意义随着现代车用发动机采用更加紧凑的设计和更大的单位体积功率,强化程度越来越高,发动机产生的热流密度也随之明显增大,目前几乎所有的发动机强化都面临着如何解决高功率密度下的冷却及热平衡问题,在满足不断提高的输出功率的同时,又要具有良好的经济性。
发动机冷却系统总体参数设计方案
一、冷却系统说明二、散热器总成参数设计三、膨胀箱总成参数设计四、冷却风扇总成参数设计五、水泵总成参数设计六、橡胶水管参数设计七、节温器选择八、冷却液选择一、冷却系统说明内燃机运转时，与高温燃气相接触的零件受到强烈的加热，如不加以适当的冷却，会使内燃机过热，充气系数下降，燃烧不正常<爆燃、早燃等），机油变质和烧损，零件的摩擦和磨损加剧，引起内燃机的动力性、经济性、可靠性和耐久性全面恶化。
但是，如果冷却过强，汽油机混合气形成不良，机油被燃烧稀释，柴油机工作粗爆，散热损失和摩擦损失增加，零件的磨损加剧，也会使内燃机工作变坏。
因此，冷却系统的主要任务是保证内燃机在最适宜的温度状态下工作。
1.1 发动机的工况及对冷却系统的要求一个良好的冷却系统，应满足下列各项要求：1）散热能力能满足内燃机在各种工况下运转时的需要。
当工况和环境条件变化时，仍能保证内燃机可靠地工作和维持最佳的冷却水温度；2）应在短时间内，排除系统的压力；3）应考虑膨胀空间，一般其容积占总容积的4-6%；4）具有较高的加水速率。
初次加注量能达到系统容积的90%以上。
5）在发动机高速运转，系统压力盖打开时，水泵进口应为正压；6）有一定的缺水工作能力，缺水量大于第一次未加满冷却液的容积；7）设置水温报警装置；8）密封好，不得漏气、漏水；9）冷却系统消耗功率小。
启动后，能在短时间内达到正常工作温度。
10）使用可靠，寿命长，制造成本低。
1.2 冷却系统的总体布置冷却系统总布置主要考虑两方面：一是空气流通系统；二是冷却液循环系统。
在设计中必须作到提高进风系数和冷却液循环中的散热能力。
提高通风系数：总的进风口有效面积和散热器正面积之比≥30%。
对于空气流通不顺的结构，需要加导风装置使风能有效的吹到散热器的正面积上，提高散热器的利用率。
在整车空间布置允许的条件下，尽量增大散热器的迎风面积，减薄芯子厚度。
这样可充分利用风扇的风量和车的迎面风，提高散热器的散热效率。
发动机冷却系统设计
2.3 活塞冷却：活塞顶部从燃烧室接受的热量，大部分是通过活塞环传给气缸壁的(缸 壁外圆受到冷却)，还有一小部分热量则通过活塞裙传到气缸壁或由飞溅至活塞底面 的机油带走。虽然随着内燃机强化程度的提高，对活塞耐热性能的要求愈来愈高，但 是对于热负荷较高的内燃机活塞，必须加强冷却措施。 3 闭式循环冷却及零部件在发动机上的布置：在这种循环冷却方式中，冷却水在水泵 的压力下进行封闭循环，水泵出来的冷却水经机油冷却器，有时还有液力传动油散热 器和增压空气中冷器，进人机体各个气缸周围，再由此向上冷却气缸盖以后经出水总 管流出，从出水总管流出的水先流到节温器，当水温较低时，节温器控制水流不经过 散热器而直接返回水泵的吸水端;当水温较高时，则使冷却水经过散热器后再返回水 泵吸水端，节温器起作用的温度约为85'C ^-90 `C。当散热器尺寸足够时，通过节温 器的自动调节作用，可使冷却水温度在上述温度范围内基本维持恒定，而不受发动机 负荷的影响。冷却水在一般蜂巢式散热器(冷却水箱)中受到空气的再冷却，当用空气 冷却时，用风扇将冷却空气吹过散热器，此风扇可由发动机直接驱动。 在小型发 动机上，冷却水泵大多用三角皮带驱动，发电机亦由此三角皮带驱动并同 时用来调节皮带的张紧程度，能采用三角皮带驱动的条件是水泵布置在发动机前上方 的机体端面上。水泵这种布置方案的优点是，冷却水能够以最短的路程由水泵直接流 人机体而毋需专门的管道，此外在这种方案中，风扇叶片正好可以装在水泵的三角皮 带轮的轮毅上而不需要另外的支承。但是水泵装在机体的前端面上以后会影响发动机 的长度。若我们要求尽量缩短发动机长度时，则只能将水泵布置在发动机侧面，这 样一来，前述省管道和布置风扇比较方便的两项优点也就不存在了，但将风扇与水泵 装在一起也是有缺点的。因为这样一来水泵和风扇的转速完全一样。为了使噪声不至 于过大，风扇叶尖的圆周速度不允许超过75-80m/s，风扇的转速因此受到一定的限 制，致使水泵的转速不可能得到有利的发挥。
发动机冷却系统选型设计手册
发动机冷却系统选型设计手册1. 引言本手册旨在提供有关发动机冷却系统选型设计的指导。
发动机冷却系统是确保发动机正常运行的关键组成部分，正确的选型设计能够有效降低发动机温度、提高热效率，并延长发动机寿命。
2. 冷却系统类型在选择冷却系统时，应考虑以下不同类型的冷却系统：- 水冷系统：使用水作为冷却介质，通过循环流动降低发动机温度。
- 气冷系统：通过气流使发动机表面散热，无需液体循环。
3. 关键设计参数在冷却系统选型设计过程中，以下关键参数需要考虑：- 发动机功率：决定所需冷却能力。
- 环境温度：影响冷却效果和冷却介质的选择。
- 散热器面积：与散热效率直接相关。
- 水泵流量：确保水冷系统正常循环。
4. 散热器选型散热器是水冷系统中的关键组件，选择适当的散热器可以有效降低发动机温度。
在选择散热器时，应考虑以下要素：- 散热器材质：铝合金散热器具有良好的散热性能和轻量化特性。
- 散热器面积：根据发动机功率和环境温度来确定合适的散热器面积。
- 散热器位置：将散热器放置在发动机前端以确保充足的气流。
5. 水泵选型水泵在水冷系统中起到推动冷却液流动的作用，选择适当的水泵对确保水冷系统正常运行至关重要。
在选择水泵时，应考虑以下要素：- 流量要求：根据发动机冷却需求确定所需的水泵流量。
- 功率要求：确保水泵具备足够的动力来推动冷却液流动。
- 材料选择：选用耐腐蚀材料以防止水泵受到腐蚀。
6. 结论本手册提供了发动机冷却系统选型设计的基本指导，包括冷却系统类型选择、关键设计参数的考虑、散热器和水泵的选型等。
通过正确的冷却系统选型设计，能够确保发动机的正常运行，提高热效率，并延长发动机寿命。
以上为发动机冷却系统选型设计手册的简要内容，详细内容可参考完整文档。
发动机冷却系统总体参数设计
一、冷却系统说明二、散热器总成参数设计三、膨胀箱总成参数设计四、冷却风扇总成参数设计五、水泵总成参数设计六、橡胶水管参数设计七、节温器选择八、冷却液选择一、冷却系统说明内燃机运转时，与高温燃气相接触的零件受到强烈的加热，如不加以适当的冷却，会使内燃机过热，充气系数下降，燃烧不正常（爆燃、早燃等），机油变质和烧损，零件的摩擦和磨损加剧，引起内燃机的动力性、经济性、可靠性和耐久性全面恶化。
但是，如果冷却过强，汽油机混合气形成不良，机油被燃烧稀释，柴油机工作粗爆，散热损失和摩擦损失增加，零件的磨损加剧，也会使内燃机工作变坏。
因此，冷却系统的主要任务是保证内燃机在最适宜的温度状态下工作。
1.1 发动机的工况及对冷却系统的要求一个良好的冷却系统，应满足下列各项要求：1）散热能力能满足内燃机在各种工况下运转时的需要。
当工况和环境条件变化时，仍能保证内燃机可靠地工作和维持最佳的冷却水温度；2）应在短时间内，排除系统的压力；3）应考虑膨胀空间，一般其容积占总容积的4-6%；4）具有较高的加水速率。
初次加注量能达到系统容积的90%以上。
5）在发动机高速运转，系统压力盖打开时，水泵进口应为正压；6）有一定的缺水工作能力，缺水量大于第一次未加满冷却液的容积；7）设置水温报警装置；8）密封好，不得漏气、漏水；9）冷却系统消耗功率小。
启动后，能在短时间内达到正常工作温度。
10）使用可靠，寿命长，制造成本低。
1.2 冷却系统的总体布置冷却系统总布置主要考虑两方面：一是空气流通系统；二是冷却液循环系统。
在设计中必须作到提高进风系数和冷却液循环中的散热能力。
提高通风系数：总的进风口有效面积和散热器正面积之比≥30%。
对于空气流通不顺的结构，需要加导风装置使风能有效的吹到散热器的正面积上，提高散热器的利用率。
在整车空间布置允许的条件下，尽量增大散热器的迎风面积，减薄芯子厚度。
这样可充分利用风扇的风量和车的迎面风，提高散热器的散热效率。
汽车冷却系统总体全参数设计
一、冷却系统说明二、散热器总成参数设计三、膨胀箱总成参数设计四、冷却风扇总成参数设计五、水泵总成参数设计六、橡胶水管参数设计七、节温器选择八、冷却液选择一、冷却系统说明内燃机运转时，与高温燃气相接触的零件受到强烈的加热，如不加以适当的冷却，会使内燃机过热，充气系数下降，燃烧不正常（爆燃、早燃等），机油变质和烧损，零件的摩擦和磨损加剧，引起内燃机的动力性、经济性、可靠性和耐久性全面恶化。
但是，如果冷却过强，汽油机混合气形成不良，机油被燃烧稀释，柴油机工作粗爆，散热损失和摩擦损失增加，零件的磨损加剧，也会使内燃机工作变坏。
因此，冷却系统的主要任务是保证内燃机在最适宜的温度状态下工作1.1 发动机的工况及对冷却系统的要求一个良好的冷却系统，应满足下列各项要求：1）散热能力能满足内燃机在各种工况下运转时的需要。
当工况和环境条件变化时，仍能保证内燃机可靠地工作和维持最佳的冷却水温度；2）应在短时间内，排除系统的压力；3）应考虑膨胀空间，一般其容积占总容积的4-6%；4）具有较高的加水速率。
初次加注量能达到系统容积的90%以上。
5）在发动机高速运转，系统压力盖打开时，水泵进口应为正压；6）有一定的缺水工作能力，缺水量大于第一次未加满冷却液的容积；7）设置水温报警装置；8）密封好，不得漏气、漏水；9）冷却系统消耗功率小。
启动后，能在短时间内达到正常工作温度。
10）使用可靠，寿命长，制造成本低。
1.2 冷却系统的总体布置冷却系统总布置主要考虑两方面：一是空气流通系统；二是冷却液循环系统。
在设计中必须作到提高进风系数和冷却液循环中的散热能力。
提高通风系数：总的进风口有效面积和散热器正面积之比≥30%。
对于空气流通不顺的结构，需要加导风装置使风能有效的吹到散热器的正面积上，提高散热器的利用率。
在整车空间布置允许的条件下，尽量增大散热器的迎风面积，减薄芯子厚度。
这样可充分利用风扇的风量和车的迎面风，提高散热器的散热效率。
发动机冷却系统设计
发动机冷却系统设计首先，关于冷却液的选用。
冷却液是发动机冷却系统中的核心部分，它需要具备以下特点：热稳定性好、导热性能优良、抗冻性强、防锈蚀性能好、低泡性以及不对密封件和橡胶密封圈起腐蚀作用等。
一般来说，常用的冷却液有水、乙二醇和甘醇等。
水具有导热性能好的特点，但防锈蚀性能差，容易结冰。
乙二醇和甘醇具有良好的抗冻性能，但导热性能较差。
因此，一般采用乙二醇和水的混合物作为冷却液，以兼顾导热性能和抗冻性能。
其次，关于散热器的设计。
散热器是发动机冷却系统中的关键组件，它通过散热的方式将发动机产生的热量散发到外界。
设计散热器时，需要考虑以下几个因素：散热面积、散热器材料、散热风道等。
散热面积应足够大，以便更好地散热。
散热器材料应具有良好的导热性能和耐腐蚀性能，一般采用铝合金材料。
散热风道的设计需要考虑气流的流动性和散热效果，以保证冷却效果的最大化。
最后，关于冷却系统的控制。
冷却系统的控制主要包括温度传感器的安装、水泵的控制和风扇的控制等。
温度传感器安装在发动机散热器上，用于监测发动机的工作温度。
当发动机的工作温度超过设定的阈值时，温度传感器会发送信号给水泵和风扇，启动它们工作。
水泵主要负责将冷却液循环流动，保持发动机的工作温度。
风扇主要负责增强空气流动，提高散热效果。
当发动机的工作温度降低到设定的阈值以下时，温度传感器会停止发送信号，水泵和风扇也会停止工作。
综上所述，发动机冷却系统的设计需要考虑冷却液的选用、散热器的设计和冷却系统的控制，以保证发动机的正常运转和寿命。
通过合理的设计和优化，可以提高冷却系统的效率，提高发动机的性能和可靠性。
发动机冷却系统设计规范
发动机冷却系统设计规范编号：冷却系统设计规范编制：万涛校对：审核：批准：厦门金龙联合汽车工业有限公司技术中心年月日一、概述要使发动机正常工作，必须使其得到适度的冷却，冷却不足或冷却过度均会带来严重的影响。
冷却不足，发动机过热，会破坏各运动机件原来正常的配合间隙，导致摩擦阻力增加，磨损加剧，特别是活塞环和气缸壁之间的运动，严重时会发生烧蚀、卡滞，使发动机停转或者发生“拉缸”现象，刮伤活塞或气缸，更严重时还会发生连杆打烂气缸体现象。
也会使润滑油变稀，运动机件间的油膜破坏，造成干摩擦或半干摩擦，加速磨损。
同时会降低发动机充气量，使发动机功率下降。
发动机过度冷却时，由于冷却水带走太多热量，使发动机功率下降、动力性能变差。
发动机过冷，气缸磨损加剧。
同时，由于过冷，混合气形成的液体，容易进入曲轴箱使润滑油变稀，影响润滑作用。
由此可见，使发动机工作温度保持在最适宜范围内的冷却系，是何其重要。
一般地，发动机最适宜的工作温度是其气缸盖处冷却水温度保持在80℃~90℃，此时发动机的动力性、经济性最好。
二、冷却系统设计的总体要求a)具有足够的冷却能力，保证在所有工况下发动机出水温度低于所要求的许用值（一般为55°）；b) 冷却系统的设计应保证散热器上水室的温度不超过99 ℃。
c) 采用105 kPa压力盖，在不连续工况运行下，最高水温允许到110 ℃，但一年中水温达到和超过99 ℃的时间不应超过50 h。
d) 冷却液的膨胀容积应等于整个系统冷却液容量的6 %。
e) 冷却系统必须用不低于19 L/min的速度加注冷却液，直至达到应有的冷却液平面，以保证所有工作条件下气缸体水套内冷却液能保持正常的压力。
三、冷却系统的构成液体冷却系主要由以下部件组成：散热器、风扇、风扇护风罩、皮带轮、风扇离合器、水泵、节温器、副水箱、发动机进水管、发动机出水管、散热器除气管、发动机除气管等。
四、主要部件的设计选型1、散热器散热器的散热量（Q）和散热器散热系数（K）、散热器散热面积（A）及气液温差（⊿T）有关： Q=K·A·⊿T其中：Q---散热器的散热量（kcal/h）K---散热器散热系数（kcal/m2•h•ºC）A---散热器散热面积（m2）⊿T---气液温差：散热器进水温度和散热器进风温度之差（ºC）散热器的散热系数是代表散热效率的重要指标，主要影响因素如下：①冷却管内冷却液的流速---据试验结果，冷却液流速由0.2m/s提高到0.8m/s，散热效率有较大提高，但超过0.8m/s后，效果不大；②经过散热器芯部的空气流量---空气的导热系数很小，因此散热器的散热能力主要取决于空气的流动，经过散热器芯部的风量起了决定性作用；③散热器的材料和管带的厚度---国内散热器的材料当前基本上已标准化；④制造质量---主要是冷却管和散热带之间的贴合性和焊接质量；1.1 散热器是冷却系统中的重要部件，其主要作用是对发动机进行强制冷却，以保证发动机能始终处于最适宜的温度状态下工作，以获得最高的动力性、经济性和可靠性。
