浙江省新选考物理选修3-1复习讲义(解析版)
2018版浙江高中物理学业水平考试物理讲义：选修3-1第一章静电场
知识内容必考要求电荷及其守恒定律b库仑定律c电场强度c电势能和电势b电势差b电容器的电容b带电粒子在电场中的运动b考点一电荷及其守恒定律1．电荷间的作用规律同种电荷相互________，异种电荷相互________．(填“吸引”或“排斥"）2．三种起电方式（1）起电方式：____________、____________、____________。
（2）带电实质：物体带电的实质都是____________．(3）说明：摩擦起电是电子从一个物体转移到另一个物体上；感应起电是电子从物体的一部分转移到另一部分．3．电荷守恒定律电荷既不会________，也不会________，它只能从一个物体________到另一个物体，或者从物体的一部分转移到另一部分；在转移的过程中，电荷的总量____________．4．电荷量与元电荷（1）电荷量：电荷的多少叫电荷量，单位:________,符号:________.（2)元电荷：最小的电荷量叫元电荷，其值为:________.其他带电体的电荷量都是元电荷的__________．（3）说明:①电子、质子、正电子的电荷量与元电荷相同;②原子核中带正电的质子与核外带负电的电子数量一样多，所以整个原子对外界表现为电中性．1．下面说法不正确的是( )A．元电荷实质上是指电子或质子本身B．带电体所带电荷量的最小值是1。
6×10－19 CC．任何带电体的电荷量一定等于元电荷的整数倍D．同种电荷相互排斥，异种电荷相互吸引2．(2016·浙江舟山中学期中)关于电现象，下列说法中不正确的是( )A．感应起电是利用静电感应,使电荷从物体的一部分转移到物体的另一部分的过程B．带电现象的本质是电子的转移，电中性物体得到多余电子就一定带负电,失去电子就一定带正电C．摩擦起电是普遍存在的现象，相互摩擦的两个物体总是同时带等量同种电荷D．当一种电荷出现时，必然有等量异种电荷出现，当一种电荷消失时,必然有等量异种电荷同时消失图13．（2016·浙江宁波市慈溪中学期中）如图1所示，某次实验老师用丝绸摩擦过的玻璃棒（带正电)去吸引细碎的锡箔屑，发现锡箔屑被吸引到玻璃棒上后又迅速的向空中散开，下列说法正确的是( )A．锡箔屑被吸引过程会因为获得电子而带负电B．锡箔屑被吸引过程有减速过程C．最后锡箔屑散开主要是因为碰撞导致D．散开时锡箔屑带正电4．(2016·江山实验中学10月质检）使带电的金属球靠近不带电的验电器，验电器的金属箔片张开，如图所示表示验电器上感应电荷的分布情况，正确的是（）5．如图2所示，当将带正电荷的球C移近不带电的枕形金属导体时，枕形导体上电荷的移动情况是( )图2A．枕形金属导体中的正电荷向B端移动，负电荷不移动B．枕形金属导体中的负电荷向A端移动,正电荷不移动C．枕形金属导体中的正、负电荷同时分别向B端和A端移动D．枕形金属导体中的正、负电荷同时分别向A端和B端移动考点二库仑定律1．点电荷及理想化方法（1)定义：物理学上把本身的线度比相互之间的距离__________的带电体叫做点电荷．(2)说明：点电荷是一种__________的物理模型；当带电体本身的________________对研究的问题影响很小时,可以将带电体视为点电荷．2．库仑扭秤实验(1）库仑扭秤实验是通过悬丝____________比较静电力F大小的，实验结果发现静电力F与距离r的________成反比．（2）库仑在实验中为研究F与q的关系，采用的是用两个__________的金属小球________电荷量________的方法,发现F与q1与q2的________成正比．3．库仑定律的内容及适用条件（1）内容：真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成________，与它们的距离的二次方成________，作用力的方向在它们的连线上．（2)公式：________________________，其中比例系数k叫做静电力常量，k＝_______________。
高中物理(选修3-1)最基础考点系列：考点1 感应起电 含解析
感应起电(选修3-1第一章：静电场的第一节电荷守恒定律)★★★○○○（1）感应起电现象当一个带电体靠近导体时，由于电荷间相互吸引或排斥，导体中的自由电荷便会趋向或远离带电体，使导体靠近带电体的一端带异号电荷，远离带电体的一端带同号电荷。
（2）感应起电的原因电荷间的相互作用，或者说是电场对电荷的作用。
感应起电是起电一种方式，原来的导体不带电，放在带电体旁边后，它的两端就感应出了异种电荷，此时将导体分开，则这两个物体就带上了等量的不同种类的电荷。
常见的错误：（1）不能认为任何物体放在带电体旁边都会感应出电荷。
在带电体旁边放的一定是导体，而不是绝缘体，因为绝缘体中的自由电荷是不能自由移动的；（2）不能认为导体一旦被分开，这两个物体就带上了等量的异种电荷。
当带电体在导体旁边时分开导体，则会带上等量的异种电荷，当带电体先离开后，再分开，导体就不带电了；（3）在这个过程中有电能的产生，不能认为违背能量守恒。
从能量的角度看，将导体分开时，要克服电荷间的吸引力，所以被分开的两个物体才会有一定的电能。
如图1所示，在带电体C 的右侧有两个相互接触的金属导体A 和B ，均放在绝缘支座上．若先将C 移走，再把A ．B 分开，则A________电，B________电．若先将A 、B 分开，再移走 C ，则A ________电，B _______电．【答案】不带 不带 带负 带正1．如图2所示，当带正电的球C 移近不带电的枕形金属导体时，枕形导体上的电荷移动情况是（ ）A ．枕形金属导体上的正电荷向B 端移动，负电荷不移动B ．枕形金属导体上的带负电的电子向A 端移动，正电荷不移动C ．枕形金属导体上的正、负电荷同时分别向B 端和A 端移动D ．枕形金属导体上的正、负电荷同时分别向A 端和B 端移动【答案】B【精细解读】由于受C 处正点电荷的影响，根据静电感应原理可知，枕形导体上带负电的电子向A 端移动. 选项B 正确.2．（2015-2016学年北京二十四中高二（上）期末）使带电的金属球靠近不带电的验电器，验电器的箔片张开．图表示验电器上感应电荷的分布情况，其中正确的是（ ）A ．B ．C ．D ．【答案】B图1【精细解读】由于同种电荷相互排斥，异种电荷相互吸引，故验电器的上端应带上与小球异号的电荷，而验电器的箔片上将带上与小球同号的电荷；故只有B符合条件．故选：B．考点：静电现象的解释．3．如图4所示，有一带正电的验电器，当一金属球A靠近验电器的小球B(不接触)时，验电器的金箔张角减小，则（）A．金属球一定不带电B．金属球可能带负电C．金属球可能带正电D．金属球一定带负电【答案】B每道试题20分，总计100分1．如图所示，用起电机使金属球A带正电，靠近验电器B，则( )A．验电器金箔张不开，因为球A没有和B接触B．验电器金箔张开，因为整个验电器都带上了正电C．验电器金箔张开，因为整个验电器都带上了负电D．验电器金箔张开，因为验电器下部箔片都带上了正电【答案】D【解析】带电金属球靠近验电器时，验电器发生静电感应，在箔片上感应出同种电荷，所以箔片带正电，故本题选D.2．如图所示，在真空中，把一个绝缘导体向带负电的球P慢慢靠近．关于绝缘导体两端的电荷，下。

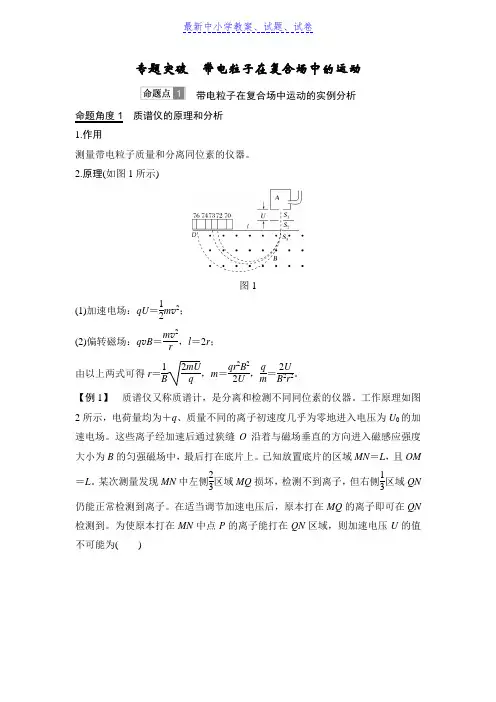

推荐2019物理浙江高考选考一轮复习讲义：选修3-1第八章专题突破带电粒子在复合场中的运动含解析
专题突破 带电粒子在复合场中的运动带电粒子在复合场中运动的实例分析命题角度1 质谱仪的原理和分析1.作用测量带电粒子质量和分离同位素的仪器。
2.原理(如图1所示)图1(1)加速电场：qU ＝12m v 2；(2)偏转磁场：q v B ＝m v 2r ，l ＝2r ；由以上两式可得r ＝1B 2mU q ，m ＝qr 2B 22U ，q m ＝2U B 2r 2。
【例1】 质谱仪又称质谱计，是分离和检测不同同位素的仪器。
工作原理如图2所示，电荷量均为＋q 、质量不同的离子初速度几乎为零地进入电压为U 0的加速电场。
这些离子经加速后通过狭缝O 沿着与磁场垂直的方向进入磁感应强度大小为B 的匀强磁场中，最后打在底片上。
已知放置底片的区域MN ＝L ，且OM＝L 。
某次测量发现MN 中左侧23区域MQ 损坏，检测不到离子，但右侧13区域QN仍能正常检测到离子。
在适当调节加速电压后，原本打在MQ 的离子即可在QN 检测到。
为使原本打在MN 中点P 的离子能打在QN 区域，则加速电压U 的值不可能为( )图2A.16U 09B.100U 081C.140U 081D.2U 0解析 由题意知，开始离子在电场中加速，有qU 0＝12m v 2，在磁场中做匀速圆周运动，有q v B ＝m v 2r 0，打在P 点的离子r 0＝34L ，解得U 0＝9qB 2L 232m ；当加速电压为U 时，qU ＝12m v ′2，q v ′B ＝m v ′2r ；离子打在Q 点时，r ＝56L ，得U ＝100U 081；离子打在N 点时，r ＝L ，得U ＝16U 09；则加速电压U 的范围为100U 081≤U ≤16U 09，选项D 符合题意。
答案 D 命题角度2 回旋加速器的原理和分析1.加速条件：T 电场＝T 回旋＝2πm qB ；2.磁场约束偏转：q v B ＝m v 2r ⇒v ＝qBr m 。
3.带电粒子的最大速度v max ＝qBr D m ，r D 为D 形盒的半径。
物理浙江高考选考一轮复习讲义：选修3-1 第六章 第1讲 电场的力的性质 含解析
[选考导航]知识排查点电荷、电荷守恒定律1.点电荷有一定的电荷量，忽略形状和大小的一种理想化模型。
2.电荷守恒定律(1)内容：电荷既不会创生，也不会消灭，它只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分；在转移过程中，电荷的总量保持不变。
(2)起电方式：摩擦起电、接触起电、感应起电。
(3)带电实质：物体带电的实质是得失电子。
库仑定律1.内容：真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成正比，与它们的距离的二次方成反比。
作用力的方向在它们的连线上。
2.表达式：F ＝k q 1q 2r 2，式中k ＝9.0×109 N·m 2/C 2，叫静电力常量。
3.适用条件：(1)真空中；(2)点电荷。
电场强度、点电荷的场强1.定义：放入电场中某点的电荷受到的电场力F 与它的电荷量q 的比值。
2.定义式：E ＝Fq 。
单位：N/C 或V/m3.点电荷的电场强度：真空中点电荷形成的电场中某点的电场强度：E ＝k Qr 2。
4.方向：规定正电荷在电场中某点所受电场力的方向为该点的电场强度方向。
5.电场强度的叠加：电场中某点的电场强度为各个点电荷单独在该点产生的电场强度的矢量和，遵从平行四边形定则。
电场线1.定义：为了形象地描述电场中各点电场强度的强弱及方向，在电场中画出一些曲线，曲线上每一点的切线方向都跟该点的电场强度方向一致，曲线的疏密表示电场的强弱。
小题速练1.思考判断(1)任何带电体所带的电荷量都是元电荷的整数倍( ) (2)相互作用的两个点电荷，电荷量大的，受到库仑力也大( )(3)根据E＝Fq可知，电场强度与试探电荷在该处所受的电场力成正比()(4)电场中某点的电场强度方向与负电荷在该点所受电场力方向相反()(5)电场线方向即为带电粒子的运动方向()(6)点电荷产生的电场中，以该点电荷为球心的同一球面上各点电场强度相同()答案(1)√(2)×(3)×(4)√(5)×(6)×2.(2018·湖南长沙模拟)下列说法正确的是()A.库仑定律F＝k q1q2r2中k的数值是库仑用油滴实验测得的B.元电荷e的数值是由密立根用扭秤实验测得的C.感应起电和摩擦起电都是电荷从物体的一部分转移到另一部分D.电子的电荷量与电子的质量之比叫做电子的比荷解析静电力常量k的数值是由库仑利用扭秤实验测得的，选项A错误；元电荷e的数值是由密立根用油滴实验测得的，选项B错误；感应起电的实质是电荷从物体的一部分转移到另一部分，摩擦起电的实质是电荷从一个物体转移到另一个物体，选项C错误；电子的电荷量与电子的质量之比叫做电子的比荷，选项D正确。
物理选修3-1知识点归纳(全)
第一章《静电场》一、电荷、电荷守恒定律1、两种电荷：“+”“-”用毛皮摩擦过的橡胶棒带负电荷，用丝绸摩擦过的玻璃棒带正电荷。
2、元电荷：所带电荷的最小基元，一个元电荷的电量为1．6×10－19C ，是一个电子(或质子)所带的电量。
说明：任何带电体的带电量皆为元电荷电量的整数倍。
荷质比(比荷)：电荷量q 与质量m 之比，(q/m)叫电荷的比荷3、起电方式有三种①摩擦起电②接触起电注意：电荷的变化是电子的转移引起的；完全相同的带电金属球相接触，同种电荷总电荷量平均分配，异种电荷先中和后再平分。
③感应起电——切割B ，或磁通量发生变化。
④光电效应——在光的照射下使物体发射出电子4、电荷守恒定律：电荷既不能创造，也不能被消灭，它们只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分，系统的电荷总数是不变的．二、库仑定律1．内容：真空中两个点电荷之间相互作用的电力，跟它们的电荷量的乘积成正比，跟它们的距离的二次方成反比，作用力的方向在它们的连线上。
方向由电性决定(同性相斥、异性相吸) 2．公式：221rQ Q kFk ＝9．0×109N ·m 2／C2极大值问题：在r 和两带电体电量和一定的情况下，当Q 1=Q 2时，有F 最大值。
3．适用条件：（1）真空中；（2）点电荷．点电荷是一个理想化的模型，在实际中，当带电体的形状和大小对相互作用力的影响可以忽略不计时，就可以把带电体视为点电荷．（这一点与万有引力很相似，但又有不同：对质量均匀分布的球，无论两球相距多近，r 都等于球心距；而对带电导体球，距离近了以后，电荷会重新分布，不能再用球心距代替r ）。
点电荷很相似于我们力学中的质点．注意：①两电荷之间的作用力是相互的，遵守牛顿第三定律②使用库仑定律计算时，电量用绝对值代入，作用力的方向根据“同性相排斥，异性相吸引”的规律定性判定。
计算方法：①带正负计算，为正表示斥力；为负表示引力。
推荐精品物理浙江高考选考一轮复习讲义：选修3-1第六章第3讲电容器的电容 带电粒子在电场中的运动含解析
精品物理浙江高考选考一轮复习讲义：选修3-1第六章第3讲电容器的电容带电粒子在电场中的运动含解析知识排查常见电容器电容器的电压、电荷量和电容的关系1.常见电容器(1)组成：由两个彼此绝缘又相互靠近的导体组成。
(2)带电荷量：一个极板所带电荷量的绝对值。
(3)电容器的充、放电充电：使电容器带电的过程，充电后电容器两极板带上等量的异种电荷，电容器中储存电场能。
放电：使充电后的电容器失去电荷的过程，放电过程中电场能转化为其他形式的能。
2.电容(1)定义：电容器所带的电荷量Q与电容器两极板间的电势差U的比值。
(2)定义式：C＝。
(3)物理意义：表示电容器容纳电荷本领大小的物理量。
(4)单位：法拉(F)1 F＝106 μF＝1012 pF3.平行板电容器(1)影响因素：平行板电容器的电容与极板的正对面积成正比，与电介质的相对介电常数成正比，与极板间距离成反比。
(2)决定式：C＝，k为静电力常量。
带电粒子在匀强电场中的运动1.做直线运动的条件(1)粒子所受合外力F合＝0，粒子或静止，或做匀速直线运动。
(2)粒子所受合外力F合≠0，且与初速度方向在同一条直线上，带电粒子将做匀加速直线运动或匀减速直线运动。
2.分析方法(1)用动力学观点分析，(2)用功能观点分析。
3.带电粒子在匀强电场中的偏转(1)条件：以速度v0垂直于电场线方向飞入匀强电场，仅受电场力。
(2)运动性质：类平抛运动。
(3)处理方法：运动的分解。
①沿初速度方向：做匀速直线运动。
②沿电场方向：做初速度为零的匀加速直线运动。
示波管的构造(1)电子枪，(2)偏转极板，(3)荧光屏。
(如图1所示)图1小题速练1.思考判断(1)电容器所带的电荷量是指每个极板所带电荷量的代数和( )(2)放电后的电容器电荷量为零，电容也为零( )(3)带电粒子在匀强电场中只能做类平抛运动( )(4)带电粒子在电场中，只受电场力时，也可以做匀速圆周运动( )(5)一个电容器的电荷量增加1.0×10－6 C时，两板间电压升高10 V，则电容器的电容C＝1.0×10－7 F( )答案(1)×(2)×(3)×(4)√(5)√。
物理选修3-1复习课件
05
交流电
正弦交流电的产生
交流发电机：利用电磁感应原 理，将机械能转换为交流电。
交流发电机的工作原理：转子 在磁场中旋转，产生感应电动 势，从而产生正弦交流电。
交流发电机的主要组成部分： 转子、定子、滑环和电刷等。
正弦交流电的描述
周期和频率
正弦交流电完成一个周期性变化 所需的时间称为周期，单位为秒 ；单位时间内完成周期性变化的
。
06Байду номын сангаас
电容
电容器的电容
当电容器两端加上电压时，电容器开始 充电，电荷量增加；当电压撤去后，电 容器开始放电，电荷量减少。
电容器的充放电过程
电容器是能够储存电荷的电子元件。
电容器的电容用C表示，单位是法拉(F) 。
02
恒定电流
电流与电源
电流
电荷的定向移动形成电流，用符号 “I”表示，方向从正极流向负极。
电场强度
在此添加您的文本17字
电场叠加原理
在此添加您的文本16字
多个点电荷在某点产生的合场强等于各个点电荷单独存在 时在该点产生的场强的矢量和。
在此添加您的文本16字
电场力
在此添加您的文本16字
电场对放入其中的电荷有力的作用，这个力称为电场力。
在此添加您的文本16字
电场力的大小与电荷的电量成正比，与电荷的位置有关。
动生电动势与感生电动势
总结词
动生电动势是由于导体运动而产生的电动势，而感生电动势是由于磁场变化而产生的电动势。
详细描述
动生电动势是由于导体在磁场中运动，导致导体中的电子受到洛伦兹力而产生电动势。而感生电动势 是由于磁场发生变化，导致导体中的电子受到电场力而产生电动势。这两种电动势的产生机制不同， 但都是电磁感应现象的表现。
物理浙江高考选考一轮复习讲义：选修3-1 第七章 第2讲 电路 闭合电路欧姆定律 含解析
第2讲电路闭合电路欧姆定律知识排查电阻的串联、并联闭合电路的欧姆定律1.基本概念、规律2.路端电压与外电阻的关系(1)关系式：U＝E－Ir。
(2)用图象表示如图1所示，其中纵轴截距为电动势，横轴截距为短路电流，斜率的绝对值为内阻。
图1小题速练1.思考判断(1)闭合电路中的电流跟电源电动势成正比，跟整个电路的电阻成反比()(2)当外电阻增大时，路端电压也增大()(3)闭合电路中的短路电流无限大()(4)电动势的单位跟电压的单位一致，所以电动势就是两极间的电压()(5)电动势就等于电源两极间的电压()(6)闭合电路中外电阻越大，路端电压越小()(7)在闭合电路中，外电阻越大，电源的输出功率越大()(8)电源的输出功率越大，电源的效率越高()答案(1)√(2)√(3)×(4)×(5)×(6)×(7)×(8)×2.[人教选修3－1·P63·T1]一个电源接8 Ω 电阻时，通过电源的电流为0.15 A，接13 Ω电阻时，通过电源的电流为0.10 A，则电源的电动势和内阻分别为()A.2 V 1.5 ΩB.1.5 V 2 ΩC.2 V 2 ΩD.1.5 V 1.5 Ω解析由闭合电路欧姆定律得E＝I1(R1＋r)，E＝I2(R2＋r)代入数据联立得r＝2 Ω，E＝1.5 V。
答案 B3.[人教选修3－1·P52·T4改编]如图2是有两个量程的电压表，当使用a、b两个端点时，量程为0～10 V，当使用a、c两个端点时，量程为0～100 V。
已知电流表的内阻R g为500 Ω，满偏电流I g为1 mA，则电阻R1、R2的值()图2。
高中物理选修3-1知识点整理
高中物理选修3-1知识点整理要学好高中物理首先应培养学习物理的浓厚兴趣，在课堂上，认真听讲，提高听课的效率，课后还要学会整理知识点。
今天小编在这给大家整理了高中物理选修3-1知识点整理_高中物理知识要点，接下来随着小编一起来看看吧!高中物理选修3-1知识点(一)一、电动势(1)定义：在电源内部，非静电力所做的功W与被移送的电荷q的比值叫电源的电动势。
(2)定义式：E=W/q(3)单位：伏(V)(4)物理意义：表示电源把其它形式的能(非静电力做功)转化为电能的本领大小。
电动势越大，电路中每通过1C电量时，电源将其它形式的能转化成电能的数值就越多。
二、电源(池)的几个重要参数(1)电动势：它取决于电池的正负极材料及电解液的化学性质，与电池的大小无关。
(2)内阻(r):电源内部的电阻。
(3)容量：电池放电时能输出的总电荷量。
其单位是：A·h，mA·h.高中物理选修3-1知识点(二)第三章知识点复习提纲一、知识要点1.磁场的产生⑴磁极周围有磁场。
(2)电流周围有磁场(奥斯特)。
2.磁场的基本性质磁场对放入其中的磁极和电流有磁场力的作用(对磁极一定有力的作用;对电流只是可能有力的作用，当电流和磁感线平行时不受磁场力作用)。
这一点应该跟电场的基本性质相比较。
3.磁感应强度 (条件是匀强磁场中，或ΔL很小，并且L⊥B )。
4.磁感线⑴用来形象地描述磁场中各点的磁场方向和强弱的曲线。
磁感线上每一点的切线方向就是该点的磁场方向，也就是在该点小磁针静止时N极的指向。
磁感线的疏密表示磁场的强弱。
⑵磁感线是封闭曲线(和静电场的电场线不同)。
地球磁场通电直导线周围磁场通电环行导线周围磁场⑶要熟记常见的几种磁场的磁感线：高中物理选修3-1知识点(三)一、电功和电功率(一)导体中的自由电荷在电场力作用下定向移动，电场力所做的功称为电功。
适用于一切电路.包括纯电阻和非纯电阻电路。
1、纯电阻电路：只含有电阻的电路、如电炉、电烙铁等电热器件组成的电路，白炽灯及转子被卡住的电动机也是纯电阻器件。
2018-2019学年新设计高中物理(人教浙江专用版)选修3-1讲义：第一章 静电场习题课带电粒子在电场中的运动
习题课 带电粒子在电场中的运动[基 础 梳 理]1．带电粒子在电场中做加速或减速直线运动时，若是匀强电场，可用动能定理或牛顿第二定律结合运动学公式两种方式求解，若是非匀强电场，只能用动能定理分析求解。
2．分析带电体在电场中运动问题的几个关键环节。
(1)做好受力分析。
根据题设条件判断重力是否可以忽略。
(2)做好运动分析。
要明确带电体的运动过程、运动性质及运动轨迹等。
(3)应用运动和力的关系，根据牛顿第二定律结合运动学公式求解。
[典 例 精 析]【例1】 (2017·4月浙江选考，8)如图1所示，在竖直放置间距为d 的平行板电容器中，存在电场强度为E 的匀强电场。
有一质量为m ，电荷量为＋q 的点电荷从两极板正中间处静止释放，重力加速度为g 。
则点电荷运动到负极板的过程( )图1A ．加速度大小为a ＝Eq m ＋gB ．所需的时间为t ＝dm EqC ．下降的高度为y ＝d 2D ．电场力所做的功为W ＝Eqd解析 点电荷受到重力、电场力，根据牛顿第二定律得a ＝(Eq )2＋(mg )2m ，选项A 错误；根据运动独立性，水平方向点电荷的运动时间为t ，有d 2＝12Eq m t 2，解得t ＝md Eq ，选项B 正确；下降高度h ＝12gt 2＝mgd 2Eq ，选项C 错误；电场力做功W ＝Eqd 2，选项D 错误。
答案 B[即 学 即 练]1．(2016·4月浙江选考，8)密立根油滴实验原理如图2所示。
两块水平放置的金属板分别与电源的正负极相接，板间电压为U ，形成竖直向下场强为E 的匀强电场。
用喷雾器从上板中间的小孔喷入大小、质量和电荷量各不相同的油滴。
通过显微镜可找到悬浮不动的油滴，若此悬浮油滴的质量为m ，则下列说法正确的是( )图2A ．悬浮油滴带正电B ．悬浮油滴的电荷量为mg UC ．增大场强，悬浮油滴将向上运动D ．油滴的电荷量不一定是电子电量的整数倍解析 悬浮不动，说明带电粒子电场力与重力平衡，所以该油滴带负电，A 错误；由Eq ＝mg 知q ＝mg E ，所以B 错误；如果增加电场，原本悬浮的油滴就会向上加速运动，C 正确；所有带电体的电量都是电子电荷量的整数倍，D 错误。
物理浙江高考选考一轮复习讲义：选修3-1 第八章 第2讲 磁场对运动电荷的作用含解析
第2讲磁场对运动电荷的作用知识排查洛伦兹力、洛伦兹力的方向和大小1.洛伦兹力：磁场对运动电荷的作用力叫洛伦兹力。
2.洛伦兹力的方向(1)判定方法：左手定则掌心——磁感线垂直穿入掌心；四指——指向正电荷运动的方向或负电荷运动的反方向；拇指——指向洛伦兹力的方向。
(2)方向特点：F⊥B，F⊥v，即F垂直于B和v决定的平面。
3.洛伦兹力的大小(1)v∥B时，洛伦兹力F＝0。
(θ＝0°或180°)(2)v⊥B时，洛伦兹力F＝q v B。
(θ＝90°)(3)v＝0时，洛伦兹力F＝0。
带电粒子在匀强磁场中的运动1.若v∥B，带电粒子不受洛伦兹力，在匀强磁场中做匀速直线运动。
2.若v⊥B，带电粒子仅受洛伦兹力作用，在垂直于磁感线的平面内以入射速度v 做匀速圆周运动。
如下图，带电粒子在匀强磁场中，①中粒子做匀速圆周运动，②中粒子做匀速直线运动，③中粒子做匀速圆周运动。
3.半径和周期公式：(v⊥B)小题速练1.思考判断(1)带电粒子在磁场中运动时一定会受到洛伦兹力的作用()(2)洛伦兹力不做功，但安培力却可以做功()(3)由于安培力是洛伦兹力的宏观表现，所以洛伦兹力也可能做功()(4)洛伦兹力的方向在特殊情况下可能与带电粒子的速度方向不垂直()(5)根据公式T＝2πrv，说明带电粒子在匀强磁场中的运动周期T与v成反比()(6)带电粒子在匀强磁场中做匀速圆周运动时，其运动半径与带电粒子的比荷有关()答案(1)×(2)√(3)×(4)×(5)×(6)√2.[人教版选修3－1·P98·T1改编]下列各图中，运动电荷的速度方向、磁感应强度方向和电荷的受力方向之间的关系正确的是()答案 B运动电荷在磁场中受到的力1.洛伦兹力的特点(1)洛伦兹力的方向总是垂直于运动电荷的速度方向和磁场方向共同确定的平面，所以洛伦兹力只改变速度的方向，不改变速度的大小，即洛伦兹力永不做功。
2017-2018学年高中物理选修3-1浙江专版讲义：第二章
第3节欧姆定律必考要求：c 加试要求：c1．电阻反映了导体对电流阻碍作用的大小，其定义式为R＝UI ，电阻的大小取决于导体本身，与U 和I 无关。
2．欧姆定律的表达式为I ＝UR ，此式仅适用于纯电阻电路。
3．在温度不变时，线性元件的伏安特性曲线是一条过原点的倾斜直线。
4．所有金属的电阻率均随温度的升高而变大。
一、欧姆定律 1．电阻(1)定义：导体两端的电压与通过导体的电流大小之比，用R 表示。
(2)定义式：R ＝UI。
(3)单位：欧姆(Ω)，常用的单位还有kΩ、MΩ，且1 Ω＝10－3kΩ＝10－6 MΩ。
(4)物理意义：反映导体对电流阻碍作用的大小。
2．欧姆定律(1)内容：导体中的电流跟导体两端的电压U 成正比，跟导体的电阻R 成反比。
(2)表达式：I ＝UR。
(3)适用范围：适用于金属导电、电解液导电的纯电阻电路(不含电动机、电解槽等的电路)，而对气体导电、半导体导电不适用。
二、导体的伏安特性曲线 1．定义建立平面直角坐标系，用纵轴表示电流I ，用横轴表示电压U ，画出导体的I -U 图线。
2．线性元件导体的伏安特性曲线为过原点的直线，即电流与电压成正比的线性关系的元件，如金属导体、电解液等。
3．非线性元件伏安特性曲线不是直线的，即电流与电压不成正比的电学元件，如气态导体、半导体等。
1．自主思考——判一判(1)定值电阻满足R ＝UI ，U 和I 变化时，二者变化的倍数相同。
(√)(2)电阻越大，表示导体对电流的阻碍作用越大，导体的导电能力越强。
(×) (3)对于金属导体，电压变化时，可能导致电阻发生变化。
(√) (4)无论是线性元件还是非线性元件，其伏安特性曲线均过原点。
(√) (5)U -I 图线和I -U 图线中，图线上的点与原点连线的斜率的含义不同。
(√) 2．合作探究——议一议(1)一台电动机接入电路中，正常工作时能用欧姆定律求电流吗？ 提示：不能。
(2)某同学用正确的方法描绘出了某种半导体元件的伏安特性曲线如图2-3-1所示，这种元件是线性元件吗？该元件的电阻随U 的增大是如何变化的？图2-3-1提示：该元件是非线性元件，该元件的电阻随U 的增大而减小。
2017-2018学年高中物理选修3-1浙江专版讲义：第一章
第1节电荷及其守恒定律必考要求：b加试要求：c1.自然界中有两种电荷，富兰克林把它们命名为正、负电荷，同种电荷相互排斥，异种电荷相互吸引。
2．使物体带电的方式有三种：摩擦起电、感应起电、接触起电，这三种起电方式本质都是电子的转移，起电的过程遵循电荷守恒定律。
3．用橡胶棒与毛皮摩擦，毛皮带正电，用丝绸与玻璃棒摩擦，玻璃棒带正电，可以记为：“毛玻璃带正电”。
4．电子或质子所带的电荷量是最小的电荷量，这个电荷量叫元电荷，用e表示，e＝1.60×10－19 C。
5．两个完全相同的带电小球相互接触后总电荷平均分配。
如果两个小球带异种电荷，则先中和再均分。
一、电荷及三种起电方式1．物质的电结构原子由带正电的原子核和带负电的核外电子组成，原子核的正电荷的数量跟核外电子的负电荷的数量相等，所以整个原子对外界较远位置表现为电中性。
金属原子中离原子核较远的电子，往往会脱离原子核的束缚而在金属中自由活动，这种能自由活动的电子叫做自由电子，失去电子的原子便成了带正电的离子。
2．两种电荷及其相互作用规律自然界中只有两种电荷，富兰克林把用丝绸摩擦过的玻璃棒所带的电荷命名为正电荷，把用毛皮摩擦过的硬橡胶棒所带的电荷命名为负电荷，同种电荷相互排斥，异种电荷相互吸引。
3．三种起电方式(1)接触起电：指一个不带电的金属导体跟另一个带电的金属导体接触后分开，而使前者带上电荷的方式。
(2)摩擦起电：由于相互摩擦的物体间的电子的得失而使原来不带电的物体分别带上等量异种电荷。
(3)感应起电：把一带电物体靠近导体使导体带电的方式。
如图1-1-1所示，将带电体C 去靠近相互接触的导体A、B，由于同种电荷相互排斥，异种电荷相互吸引，导体A、B上分别带上等量异种电荷，这时先把A、B分开，然后移去C，则A和B两导体上分别带上了等量异种电荷。
图1-1-1二、电荷守恒定律及元电荷1．电荷守恒定律(1)内容：电荷既不会创生，也不会消灭，它只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分；在转移过程中，电荷的总量保持不变，这个结论叫做电荷守恒定律。
2017-2018学年高中物理选修3-1浙江专版讲义：第二章
第4节串联电路和并联电路必考要求：c 加试要求：c1.串联电路的特点⎩⎪⎨⎪⎧I ＝I 1＝I 2＝I 3＝…U ＝U 1＋U 2＋U 3＋…R ＝R 1＋R 2＋R 3＋…2．并联电路的特点⎩⎨⎧I ＝I 1＋I 2＋I 3＋…U ＝U 1＝U 2＝U 3＝…1R ＝1R 1＋1R 2＋1R 3＋…3．小量程电流表可通过串联或并联一个电阻来改装为大量程的电压表或电流表。
4．同一表头改装成的双量程电压表，量程与内阻成正比；同一表头改装成的双量程电流表，量程与内阻成反比。
一、串联电路和并联电路的特点1．小量程电流表Ⓖ(表头)的三个参数2．电压表的改装3．电流表的改装1．自主思考——判一判(1)在电路中的任何一个位置串联一个电阻时，电路中的总电阻一定变大。
(√)(2)两并联电阻的电流与电阻成反比，两串联电阻的电压与电阻成正比。
(√)(3)把小量程的电流表改装成大量程的电流表需串联一个电阻。
(×)(4)若将分压电阻串联在电流表上改装成电压表后，增大了原电流表的满偏电压。
(×)(5)若将分流电阻并联在电流表两端改装成电流表后，分流电阻和电流表两端的电压相等。
(√)2．合作探究——议一议(1)每年春节期间，大街小巷的树上都挂满了装饰用的串串小彩灯，当夜幕降临的时候，火树银花，非常好看，这些小彩灯的额定电压一般只有几伏，但大多数都使用了220 V的家用照明电路，这些小彩灯是怎样连接的？提示：小彩灯串联连接。
(2)把一个小量程的电流表改装成一个大量程电压表后，通过校对发现电压表量程偏大，若要符合改装要求，怎么办？提示：电压表改装利用的是串联电路正比分压的特点，改装后的电压表量程偏大，说明串联电阻偏大，应该换用阻值小的符合改装要求的电阻。
1．串联电路、并联电路总电阻的比较(1)串联电路中各电阻两端的电压跟它的阻值成正比。
推导：在串联电路中，由于U 1＝I 1R 1，U 2＝I 2R 2，U 3＝I 3R 3…U n ＝I n R n ，I ＝I 1＝I 2＝…＝I n ，所以有U 1R 1＝U 2R 2＝…＝U n R n ＝UR 总＝I 。
推荐2019物理浙江高考选考一轮复习讲义：选修3-1第八章第1讲磁场的描述 磁场对电流的作用含解析
[选考导航]
第1讲磁场的描述磁场对电流的作用
知识排查
磁场、磁感应强度
1.磁场
(1)基本特性：磁场对处于其中的磁体、电流和运动电荷有磁场力的作用。
(2)方向：小磁针的N极所受磁场力的方向。
2.磁感应强度
(1)物理意义：描述磁场的强弱和方向。
(2)大小：B＝
F
IL(通电导线垂直于磁场)。
(3)方向：小磁针静止时N极的指向。
(4)单位：特斯拉(T)。
3.匀强磁场
(1)定义：磁感应强度的大小处处相等、方向处处相同的磁场称为匀强磁场。
(2)磁感线的特点：疏密程度相同、方向相同的平行直线。
磁感线通电直导线和通电线圈周围磁场的方向
1.磁感线及特点
(1)磁感线：在磁场中画出一些曲线，使曲线上每一点的切线方向都跟这点的磁感应强度的方向一致。
(2)特点
①磁感线上某点的切线方向就是该点的磁场方向。
②磁感线的疏密定性地表示磁场的强弱。
③磁感线是闭合曲线，没有起点和终点。
④磁感线是假想的曲线，客观上不存在。
2.电流的磁场
安培力、安培力的方向匀强磁场中的安培力
1.安培力的大小
(1)磁场和电流垂直时：F＝BIL。
(2)磁场和电流平行时：F＝0。
2.安培力的方向左手定则判断：
(1)伸出左手，让拇指与其余四指垂直，并且都在同一个平面内。
(2)让磁感线从掌心进入，并使四指指向电流方向。
(3)拇指所指的方向就是通电导线在磁场中所受安培力的方向。
物理浙江高考选考一轮复习讲义：选修3-1 第八章 专题突破 带电粒子在复合场中的运动含解析
专题突破 带电粒子在复合场中的运动带电粒子在复合场中运动的实例分析命题角度1 质谱仪的原理和分析1.作用测量带电粒子质量和分离同位素的仪器。
2.原理(如图1所示)图1(1)加速电场：qU ＝12m v 2；(2)偏转磁场：q v B ＝m v 2r ，l ＝2r ；由以上两式可得r ＝1B 2mU q ，m ＝qr 2B 22U ，q m ＝2U B 2r 2。
【例1】 质谱仪又称质谱计，是分离和检测不同同位素的仪器。
工作原理如图2所示，电荷量均为＋q 、质量不同的离子初速度几乎为零地进入电压为U 0的加速电场。
这些离子经加速后通过狭缝O 沿着与磁场垂直的方向进入磁感应强度大小为B 的匀强磁场中，最后打在底片上。
已知放置底片的区域MN ＝L ，且OM＝L 。
某次测量发现MN 中左侧23区域MQ 损坏，检测不到离子，但右侧13区域QN仍能正常检测到离子。
在适当调节加速电压后，原本打在MQ 的离子即可在QN 检测到。
为使原本打在MN 中点P 的离子能打在QN 区域，则加速电压U 的值不可能为( )图2A.16U 09B.100U 081C.140U 081D.2U 0解析 由题意知，开始离子在电场中加速，有qU 0＝12m v 2，在磁场中做匀速圆周运动，有q v B ＝m v 2r 0，打在P 点的离子r 0＝34L ，解得U 0＝9qB 2L 232m ；当加速电压为U 时，qU ＝12m v ′2，q v ′B ＝m v ′2r ；离子打在Q 点时，r ＝56L ，得U ＝100U 081；离子打在N 点时，r ＝L ，得U ＝16U 09；则加速电压U 的范围为100U 081≤U ≤16U 09，选项D 符合题意。
答案 D 命题角度2 回旋加速器的原理和分析1.加速条件：T 电场＝T 回旋＝2πm qB ；2.磁场约束偏转：q v B ＝m v 2r ⇒v ＝qBr m 。
3.带电粒子的最大速度v max ＝qBr D m ，r D 为D 形盒的半径。
