TMS320F28023最小系统原理图(含仿真器)
TMS320F2812最小系统设计

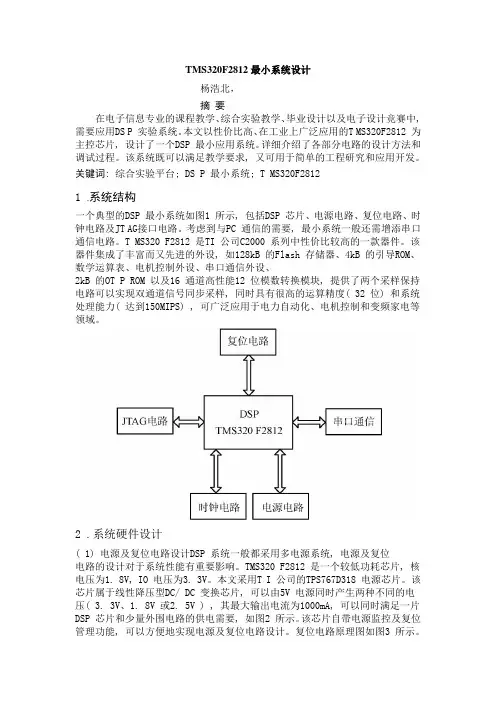

TMS320F2812最小系统设计杨浩北，摘要在电子信息专业的课程教学、综合实验教学、毕业设计以及电子设计竞赛中, 需要应用DS P 实验系统。
本文以性价比高、在工业上广泛应用的T MS320F2812 为主控芯片, 设计了一个DSP 最小应用系统。
详细介绍了各部分电路的设计方法和调试过程。
该系统既可以满足教学要求, 又可用于简单的工程研究和应用开发。
关键词: 综合实验平台; DS P 最小系统; T MS320F28121 .系统结构一个典型的DSP 最小系统如图1 所示, 包括DSP 芯片、电源电路、复位电路、时钟电路及JT AG接口电路。
考虑到与PC 通信的需要, 最小系统一般还需增添串口通信电路。
T MS320 F2812 是TI 公司C2000 系列中性价比较高的一款器件。
该器件集成了丰富而又先进的外设, 如128kB 的Flash 存储器、4kB 的引导ROM、数学运算表、电机控制外设、串口通信外设、2kB 的OT P ROM 以及16 通道高性能12 位模数转换模块, 提供了两个采样保持电路可以实现双通道信号同步采样, 同时具有很高的运算精度( 32 位) 和系统处理能力( 达到150MIPS) , 可广泛应用于电力自动化、电机控制和变频家电等领域。
2 .系统硬件设计( 1) 电源及复位电路设计DSP 系统一般都采用多电源系统, 电源及复位电路的设计对于系统性能有重要影响。
TMS320 F2812 是一个较低功耗芯片, 核电压为1. 8V, IO 电压为3. 3V。
本文采用T I 公司的TPS767D318 电源芯片。
该芯片属于线性降压型DC/ DC 变换芯片, 可以由5V 电源同时产生两种不同的电压( 3. 3V、1. 8V 或2. 5V ) , 其最大输出电流为1000mA, 可以同时满足一片DSP 芯片和少量外围电路的供电需要, 如图2 所示。
该芯片自带电源监控及复位管理功能, 可以方便地实现电源及复位电路设计。
28335最小系统
• 最大输出电流为1A时，最大电压差为 350mV 。
• 具有超低的典型静态电流（85μA），器件 无效状态时，静态电流仅为1μA 。
• 每路调整器各有一个开漏复位输出，复位 延迟时间为200ms 。
• 28引脚的TSSOP PowerPAD封装 。
• 每路调整器都有温度自动关闭保护功能 。
TPS767D301硬件电路图
UB
LB
OE
WE CE
IS61LV51216
PWM缓冲电路—74LVTH16245
由于CPU不具有驱动能力，控制功 率开关管的PWM驱动信号需要通过 缓冲芯片74LVTH16245驱动功率开 关管。也可以理解为增强CPU带负载 能力。
PWM1 PWM2 PWM3 PWM4 PWM5 PWM6 PWM7 PWM8 PWM9 PWM10 PWM11 PWM12 XCLKOUT A19
TLC2274A是一种满电源幅度输出四通道运算 放大器，可以提供相当好的AC性能，且有 较现存CMOS运放更好的噪声、输入失调 电压和功耗性能。器件的输入和输出设计 能够承受100mA的电流而不致锁住。器件 暴露于静电放电的情况下可能导致器件参 数性能衰退。
返回
ESD静电保护
国际上习惯将用于静电防护的器材统称为ESD ，即静电阻抗器。通过接触、摩擦、电器间感 应等产生，其特点是长时间积聚、高电压、低 电量、小电流和作用时间短。 EMI（电磁干扰） EMC（电磁兼容性）
引导（BOOT）ROM（8K X 16） 带有软件启动模式 数学运算表 16位或32位外部存储器扩展接口 多达2M的寻址空间 时钟和系统控制 支持动态改变锁相环的倍频系数 片上震荡器 看门狗定时模块
多达6通道的HRPWM输出 6个捕捉单元，捕捉外部事件 2个正交脉冲编码电路 8个32位/6个16位定时器 串口通信外设 1个串行外设接口模块（SPI） 3个UTAR接口模块（SCI） 2个增强型的eCAN2.0B接口模块
TMS320F2802x-Piccolo系列DSC原理及应用
TMS320F28x-Piccolo系列DSC原理及应用HPL2019年4月1目录第1章 TMS320F2802X PICCOLO系列DSC概述11.1TMS320C28X TM内核简介1 1.1.1TMS320C28X TM的逻辑组成1 1.1.2TMS320C28X的特性1 1.2PICCOLO简介1 1.2.1TMS320F2802X系列P ICCOLO控制器1 1.2.2控制率加速器CLA2第2章时钟与系统控制32.1时钟和系统控制3 2.1.1使能/禁能外设模块的时钟3 2.1.2配置低速外设时钟预分频器4 2.2OSC和PLL模块4 2.2.1输入时钟选项4 2.2.2配置输入时钟源和XCLKOUT选项5 2.2.3配置器件时钟域5 2.2.4基于PLL的时钟模块6 2.2.5输入时钟故障检测6 2.2.6NMI中断和看门狗7 2.2.7XCLKOUT的产生8 2.2.8PLL控制、状态和XCLKOUT寄存器描述9 2.2.9外部振荡器基准时钟选项10 2.3低功率模式模块10 2.3.1自动从低功率模式唤醒的选择10 2.4CPU看门狗模块11 2.4.1服务看门狗定时器11 2.4.2看门狗复位或看门狗中断模式11 2.4.3低功率模式下看门狗的操作11 2.4.4仿真注意事项11 2.4.5看门狗寄存器11 2.532位CPU定时器0/1/212 2.6VREG/BOR/POR14 2.6.1片内稳压器（VREG）14 2.6.2片内上电复位（POR）和掉电复位（BOR）电路14 2.7外设帧14 2.7.1外设帧寄存器14 2.7.2EALLOW保护的寄存器15 2.7.3器件仿真寄存器16 2.7.4先写后读保护17第3章外设中断扩展（PIE）183.1PIE控制器的概述18 3.1.1中断操作顺序18 3.2向量表映射18 3.3中断源19 3.3.1处理多路复用中断的方法19 3.3.2使能和禁能多路复用外设中断的方法20 3.3.3从一个外设到CPU的多路复用中断请求的流程20 3.3.4PIE向量表21 3.4PIE配置寄存器23 3.5PIE中断寄存器23 3.5.1PIE中断标志寄存器23 3.5.2PIE中断使能寄存器24 3.5.3CPU中断标志寄存器（IFR）24 3.5.4中断使能寄存器（IER）和调试中断使能寄存器（DBGIER）24 3.6外部中断控制寄存器26第4章通用输入/输出（GPIO）274.1GPIO模块概述27 4.1.1JTAG端口27 4.2配置概述2724.3数字通用I/O控制28 4.4输入鉴定29 4.4.1不同步（异步输入）29 4.4.2只与SYSCLKOUT同步29 4.4.3使用一个采样窗口来鉴定29 4.5GPIO和外设多路复用（MUX）30 4.6寄存器位定义32第5章串行通信接口（SCI）425.1概述42 5.1.1增强型的SCI模块概述42 5.1.2结构43 5.2SCI寄存器47 5.2.1SCI模块寄存器汇总47 5.2.2SCI通信控制寄存器（SCICCR）48 5.2.3SCI控制寄存器1（SCICTL1）49 5.2.4SCI波特选择寄存器（SCIHBAUD,SCILBAUD）49 5.2.5SCI控制寄存器2（SCICTL2）50 5.2.6SCI接收器状态寄存器（SCIRXST）50 5.2.7接收器数据缓冲区寄存器（SCIRXEMU，SCIRXBUF）51 5.2.8SCI发送数据缓冲区寄存器（SCITXBUF）52 5.2.9SCI FIFO寄存器（SCIFFTX,SCIFFRX,SCIFFCT）52 5.2.10优先级控制寄存器（SCIPRI）54第6章串行外设接口（SPI）556.1增强型SPI模块概述55 6.1.1SPI结构方框图55 6.1.2SPI模块信号汇总56 6.2SPI模块寄存器概述56 6.3SPI的操作模式57 6.3.1操作简介57 6.3.2SPI模块的主模式和从模式57 6.4SPI中断58 6.4.1SPI中断控制位58 6.4.2数据格式58 6.4.3波特率和时钟模式59 6.4.4复位初始化操作60 6.4.5数据传送举例60 6.5SPI FIFO描述60 6.5.1SPI中断61 6.6SPI三线模式描述61 6.7SPI寄存器和波形62 6.7.1SPI控制寄存器62 6.7.2SPI实例的波形67第7章 I2C接口697.1I2C模块简介69 7.1.1特性69 7.1.2不支持的特性69 7.1.3功能概述69 7.1.4时钟发生70 7.2I2C模块操作细节70 7.2.1输入和输出电压电平70 7.2.2数据有效性70 7.2.3操作模式71 7.2.4I2C模块START和STOP条件71 7.2.5串行数据格式71 7.2.6产生NACK位72 7.2.7时钟同步72 7.2.8仲裁73 7.3I2C模块产生的中断请求73 7.3.1基本的I2C中断请求73 7.3.2I2C FIFO中断74 7.4复位和禁能I2C模块74 7.5I2C模块寄存器7437.5.1I2C模式寄存器（I2CMDR）74 7.5.2I2C中断使能寄存器（I2CIER）76 7.5.3I2C状态寄存器（I2CSTR）77 7.5.4I2C中断源寄存器（I2CISRC）79 7.5.5I2C预分频器寄存器（I2CPSC）79 7.5.6I2C时钟分频器寄存器（I2CCLKL和I2CCLKH）79 7.5.7I2C从机地址寄存器（I2CSAR）80 7.6I2C自身地址寄存器（I2COAR）80 7.6.1I2C数据计数寄存器（I2CCNT）80 7.6.2I2C数据接收寄存器（I2CDRR）81 7.6.3I2C数据发送寄存器（I2CDXR）81 7.6.4I2C发送FIFO寄存器（I2CFFTX）81 7.6.5I2C接收FIFO寄存器（I2CFFRX）82第8章模数转换器（ADC）838.1特性83 8.2结构方框图83 8.3SOC的工作原理83 8.3.1ADC采集（采样和保持）窗口84 8.3.2触发操作85 8.3.3通道选择85 8.4ADC转换极性85 8.5同步采样模式88 8.6EOC和中断操作88 8.7上电顺序88 8.8ADC校准（CALIBRATION）88 8.8.1厂家设置和校准功能89 8.8.2ADC零偏置校准89 8.8.3ADC满量程增益校准89 8.8.4ADC偏置电流校准90 8.9内部/外部参考电压的选择90 8.9.1内部参考电压90 8.9.2外部参考电压90 8.10ADC寄存器90 8.10.1ADC控制寄存器1（ADCCTL1）90 8.10.2ADC中断寄存器92 8.10.3ADC优先级寄存器94 8.10.4ADC SOC寄存器95 8.10.5ADC校准寄存器98 8.10.6ADC修订寄存器99 8.10.7ADC结果寄存器99 8.11ADC时序99第9章比较器模块（COMP）1029.1特性102 9.2结构框图102 9.3比较器功能102 9.4DAC基准102 9.5初始化102 9.6数字域的操作102 9.7比较器寄存器102 9.7.1比较器控制（COMPCTL）寄存器103 9.7.2比较器输出状态（COMPSTS）寄存器103 9.7.3DAC值（DACVAL）寄存器103第10章增强型脉宽调制器（EPWM）10410.1导言104 10.1.1概述104 10.1.2子模块概述104 10.1.3寄存器映射106 10.2EPWM子模块107 10.2.1概述107 10.2.2时基（TB）模块108 10.2.3计数器-比较（CC）子模块114 10.2.4计数器-比较子模块的用途114 10.2.5动作限定器（AQ）子模块117410.2.6死区发生器（DB）子模块124 10.2.7PWM斩波（PC）子模块127 10.2.8触发区（TZ）子模块129 10.2.9控制和监控触发区子模块129 10.2.10数字比较（DC）子模块134 10.2.11控制和监控数字比较子模块135 10.3电源拓扑的应用137 10.3.1多模块概述137 10.3.2主要的配置137 10.3.3控制多个频率不同的降压型转换器138 10.3.4控制多个频率相同的降压型转换器140 10.3.5控制多个半H桥（HHB）转换器141 10.3.6控制电动机的两个三相转换器（ACI和PMSM）142 10.3.7在各PWM模块间使用相位控制的实际应用144 10.3.8控制一个三相交错式DC/DC转换器145 10.3.9控制零电压开关的全桥（ZVSFB）转换器147 10.3.10控制一个峰值电流模式控制的降压模块148 10.3.11控制H桥LLC谐振转换器149 10.4寄存器151 10.4.1时基子模块的寄存器151 10.4.2计数器-比较子模块的寄存器154 10.4.3动作限定器子模块的寄存器156 10.4.4死区子模块的寄存器158 10.4.5PWM斩波子模块的控制寄存器159 10.4.6触发区子模块的控制寄存器和状态寄存器160 10.4.7数字比较子模块寄存器164 10.4.8事件触发器子模块寄存器168 10.4.9正确的中断初始化顺序170第11章高精度脉宽调制器（HRPWM）17211.1简介172 11.2HRPWM的操作描述172 11.2.1控制HRPWM功能173 11.2.2配置HRPWM174 11.2.3操作原理174 11.2.4尺度因子优化软件（SFO）178 11.2.5使用优化汇编代码的HRPWM示例178 11.3HRPWM寄存器描述181 11.3.1寄存器汇总181 11.3.2寄存器和字段描述181 11.4SFO库软件－SFO_TI_B UILD——V6.LIB184 11.4.1尺度因子优化程序函数- INT SFO()184 11.4.2软件使用185第12章增强型捕获模块（ECAP）18612.1简介186 12.2描述186 12.3捕获和APWM操作模式186 12.4捕获模式描述187 12.4.1事件预分频器187 12.4.2边沿极性选择和限定器188 12.4.3连续/单触发控制188 12.4.432位计数器和相位控制188 12.4.5CAP1-CAP4寄存器189 12.4.6中断控制189 12.4.7影像装载和锁定控制189 12.4.8APWM模式操作189 12.5捕获模式－控制和状态寄存器190 12.6寄存器映射196 12.7ECAP模块的应用196 12.7.1示例1－绝对时间戳操作，上升沿触发196 12.7.2示例2－绝对时间戳操作，上升沿和下降沿触发197 12.7.3示例3－时间差（D ELTA）操作，上升沿触发198 12.7.4示例4－时间差（D ELTA）操作，上升沿和下降沿触发199 12.8APWM模式的应用199 12.8.1示例1－简单PWM发生（独立通道）1995第13章引导ROM20113.1引导ROM概述201 13.1.1引导ROM存储器映射201 13.1.2片上引导ROM的IQ MATH表201 13.1.3片上引导ROM IQ MATH函数202 13.1.4片上F LASH API202 13.1.5CPU向量表202 13.2引导装载程序特性203 13.2.1引导装载程序函数操作203 13.2.2引导装载程序器件配置204 13.2.3PLL乘法器和DIVSEL选择204 13.2.4看门狗模块204 13.2.5执行ITRAP中断204 13.2.6内部上拉电阻204 13.2.7PIE配置204 13.2.8保留存储器204 13.2.9引导装载程序模式205 13.2.10D EVICE_C AL209 13.2.11引导装载程序数据流结构209 13.2.12基本传输过程211 13.2.13I NIT B OOT汇编例程212 13.2.14S ELECT B OOT M ODE函数212 13.2.15C OPY D ATA函数213 13.2.16SCI_B OOT函数214 13.2.17P ARALLEL_B OOT函数（GPIO）215 13.2.18SCI_B OOT函数217 13.2.19I2C B OOT函数219 13.2.20E XIT B OOT汇编例程221 13.3构建引导表222 13.3.1C2000十六进制实用程序222 13.3.2示例：为E CAN引导装载准备COFF文件222 13.4引导装载程序代码概述224 13.4.1引导ROM版本和校验和信息224 13.4.2引导装载程序代码修订历史224第14章 FLASH和OTP存储块22514.1F LASH和OTP存储器225 14.1.1F LASH存储器225 14.1.2OTP存储器225 14.2F LASH和OTP功率模式225 14.2.1F LASH和OTP性能226 14.2.2F LASH管道模式（PIPELINE MODE）226 14.2.3F LASH和OTP内保留的地址单元226 14.2.4更改F LASH配置寄存器的流程226 14.3F LASH和OTP寄存器227第15章代码安全模块（CSM）23015.1功能描述230 15.2CSM对其它片内资源的影响230 15.3将代码安全与用户应用相结合231 15.3.1需要安全解锁的环境231 15.3.2密码匹配流程232 15.3.3带有/没有代码保护的器件的取消保护注意事项232 15.4保护安全逻辑必须执行的操作和不能执行的操作233 15.4.1必须执行的操作233 15.4.2不能执行的操作233 15.5CSM特性小结2336第1章TMS320F2802x Piccolo系列DSC概述1.1 TMS320C28x TM内核简介TMS320C28x TM是一款低功耗的32位定点处理器内核。
DSP最小系统设计报告

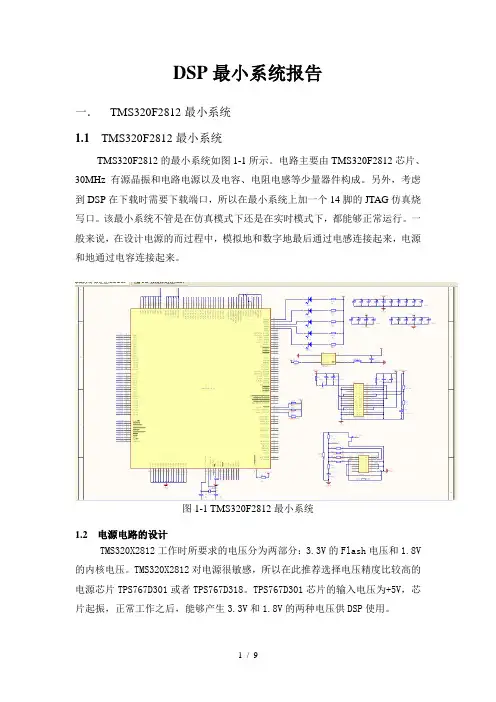

DSP最小系统报告一．TMS320F2812最小系统1.1TMS320F2812最小系统TMS320F2812的最小系统如图1-1所示。
电路主要由TMS320F2812芯片、30MHz有源晶振和电路电源以及电容、电阻电感等少量器件构成。
另外，考虑到DSP在下载时需要下载端口，所以在最小系统上加一个14脚的JTAG仿真烧写口。
该最小系统不管是在仿真模式下还是在实时模式下，都能够正常运行。
一般来说，在设计电源的而过程中，模拟地和数字地最后通过电感连接起来，电源和地通过电容连接起来。
图1-1 TMS320F2812最小系统1.2 电源电路的设计TMS320X2812工作时所要求的电压分为两部分：3.3V的Flash电压和1.8V 的内核电压。
TMS320X2812对电源很敏感，所以在此推荐选择电压精度比较高的电源芯片TPS767D301或者TPS767D318。
TPS767D301芯片的输入电压为+5V，芯片起振，正常工作之后，能够产生3.3V和1.8V的两种电压供DSP使用。
图1-2 电源电路1.3 JTAG下载口电路及复位电路考虑到TPS767D301芯片能够自身产生复位信号，此复位信号可直接供DSP芯片使用，所以不用为DSP设置专门的复位芯片。
复位芯片与DSP芯片的连接如上电路图。
而对于JTAG电路，在实际设计过程中，需要考虑到JTAG 下载口的抗干扰性，在与DSP相连接的端口需要采用上拉设计，JTAG电路如下图所示。
图1-3-1 JTAG下载口电路图1-3-2 复位电路二．外设电路我设计的流水灯电路使用了GPIOA0到GPIOA4的五个端口，其中GPIOA0到GPIOA4的5个IO口输出连接LED的5个灯。
最后的实验结果：5个LED灯被循环点亮。
图2-1 LED流水灯三．程序3.1 CMD文件MEMORY{PAGE 0 :PRAMH0 : origin = 0x3f8000, length = 0x001000PAGE 1 :/* SARAM */RAMM0 : origin = 0x000000, length = 0x000400RAMM1 : origin = 0x000400, length = 0x000400/* Peripheral Frame 0: */DEV_EMU : origin = 0x000880, length = 0x000180FLASH_REGS : origin = 0x000A80, length = 0x000060 CSM : origin = 0x000AE0, length = 0x000010 XINTF : origin = 0x000B20, length = 0x000020CPU_TIMER0 : origin = 0x000C00, length = 0x000008 CPU_TIMER1 : origin = 0x000C08, length = 0x000008 CPU_TIMER2 : origin = 0x000C10, length = 0x000008 PIE_CTRL : origin = 0x000CE0, length = 0x000020 PIE_VECT : origin = 0x000D00, length = 0x000100 /* Peripheral Frame 1: */ECAN_A : origin = 0x006000, length = 0x000100 ECAN_AMBOX : origin = 0x006100, length = 0x000100 /* Peripheral Frame 2: */SYSTEM : origin = 0x007010, length = 0x000020 SPI_A : origin = 0x007040, length = 0x000010SCI_A : origin = 0x007050, length = 0x000010XINTRUPT : origin = 0x007070, length = 0x000010 GPIOMUX : origin = 0x0070C0, length = 0x000020 GPIODAT : origin = 0x0070E0, length = 0x000020 ADC : origin = 0x007100, length = 0x000020EV_A : origin = 0x007400, length = 0x000040EV_B : origin = 0x007500, length = 0x000040SPI_B : origin = 0x007740, length = 0x000010SCI_B : origin = 0x007750, length = 0x000010MCBSP_A : origin = 0x007800, length = 0x000040 /* CSM Password Locations */CSM_PWL : origin = 0x3F7FF8, length = 0x000008 /* SARAM */DRAMH0 : origin = 0x3f9000, length = 0x001000 }SECTIONS{/* Allocate program areas: */.reset : > PRAMH0, PAGE = 0.text : > PRAMH0, PAGE = 0.cinit : > PRAMH0, PAGE = 0/* Allocate data areas: */.stack : > RAMM1, PAGE = 1.bss : > DRAMH0, PAGE = 1.ebss : > DRAMH0, PAGE = 1.const : > DRAMH0, PAGE = 1.econst : > DRAMH0, PAGE = 1.sysmem : > DRAMH0, PAGE = 1/* Allocate Peripheral Frame 0 Register Structures: */DevEmuRegsFile : > DEV_EMU, PAGE = 1FlashRegsFile : > FLASH_REGS, PAGE = 1CsmRegsFile : > CSM, PAGE = 1XintfRegsFile : > XINTF, PAGE = 1CpuTimer0RegsFile : > CPU_TIMER0, PAGE = 1CpuTimer1RegsFile : > CPU_TIMER1, PAGE = 1CpuTimer2RegsFile : > CPU_TIMER2, PAGE = 1PieCtrlRegsFile : > PIE_CTRL, PAGE = 1PieVectTable : > PIE_VECT, PAGE = 1/* Allocate Peripheral Frame 2 Register Structures: */ECanaRegsFile : > ECAN_A, PAGE = 1ECanaMboxesFile : > ECAN_AMBOX PAGE = 1/* Allocate Peripheral Frame 1 Register Structures: */SysCtrlRegsFile : > SYSTEM, PAGE = 1SpiaRegsFile : > SPI_A, PAGE = 1SciaRegsFile : > SCI_A, PAGE = 1XIntruptRegsFile : > XINTRUPT, PAGE = 1GpioMuxRegsFile : > GPIOMUX, PAGE = 1GpioDataRegsFile : > GPIODAT PAGE = 1AdcRegsFile : > ADC, PAGE = 1EvaRegsFile : > EV_A, PAGE = 1EvbRegsFile : > EV_B, PAGE = 1ScibRegsFile : > SCI_B, PAGE = 1McbspaRegsFile : > MCBSP_A, PAGE = 1/* CSM Password Locations */CsmPwlFile : > CSM_PWL, PAGE = 1}3.2 系统初始化函数#include "DSP28_Device.h"//---------------------------------------------------------------------------// InitSysCtrl://---------------------------------------------------------------------------// This function initializes the System Control registers to a known state.//void InitSysCtrl(void){Uint16 i;EALLOW;SysCtrlRegs.WDCR = 0x0068; //禁止看门狗模块SysCtrlRegs.PLLCR = 0xA;for(i= 0; i< 5000; i++){} //延时，使得PLL模块能够完成初始化操作//高速时钟预定标器和低速时钟预定标器，产生高速外设时钟HSPCLK和低速外设时钟LSPCLKSysCtrlRegs.HISPCP.all = 0x0001;SysCtrlRegs.LOSPCP.all = 0x0002;EDIS;}3.3GPIO初始化函数//// TMDX ALPHA RELEASE// Intended for product evaluation purposes////#################################################################### #######//// FILE: DSP28_Gpio.c//// TITLE: DSP28 General Purpose I/O Initialization & Support Functions.////#################################################################### #######//// Ver | dd mmm yyyy | Who | Description of changes//=====|=============|======|==================================== ===========// 0.55| 06 May 2002 | L.H. | EzDSP Alpha Release// 0.56| 20 May 2002 | L.H. | No change// 0.57| 27 May 2002 | L.H. | No change//#################################################################### ########include "DSP28_Device.h"//---------------------------------------------------------------------------// InitGpio://---------------------------------------------------------------------------// This function initializes the Gpio to a known state.//void InitGpio(void){EALLOW;GpioMuxRegs.GPAMUX.bit.PWM1GPIOA0 = 0;GpioMuxRegs.GPADIR.bit.GPIOA0 = 1;GpioMuxRegs.GPAMUX.bit.PWM2GPIOA1 = 0;GpioMuxRegs.GPADIR.bit.GPIOA1= 1;GpioMuxRegs.GPAMUX.bit.PWM3GPIOA2= 0;GpioMuxRegs.GPADIR.bit.GPIOA2= 1;GpioMuxRegs.GPAMUX.bit.PWM4GPIOA3= 0;GpioMuxRegs.GPADIR.bit.GPIOA3= 1;GpioMuxRegs.GPAMUX.bit.PWM5GPIOA4= 0;GpioMuxRegs.GPADIR.bit.GPIOA4= 1;EDIS;}3.4 主函数#include "DSP28_Device.h"void main(void){int kk=0;InitSysCtrl(); //初始化系统函数DINT;IER=Ox0000; //禁止CPU中断IFR=Ox0000; //清除CPU中断标志InitPieCtrl(); //初始化PIE控制寄存器InitPieVectTable(); //初始化PIE中断向量表InitGpio(); //初始化GPIO口while(1){GpioDataRegs.GPACLEAR.bit.GPIOA0 = 1; //PWM1引脚输出低电平，LED1灯亮for(kk=0;kk<100;kk++)delay_loop(); //延时保持GpioDataRegs.GPASET.bit.GPIOA0 = 1; //PWM1引脚输出高电平，LED1灯灭for(kk=0;kk<100;kk++)delay_loop(); //延时保持GpioDataRegs.GPACLEAR.bit.GPIOA1 = 1; //PWM2引脚输出低电平，LED2灯亮for(kk=0;kk<100;kk++)delay_loop(); //延时保持GpioDataRegs.GPASET.bit.GPIOA1 = 1; //PWM2引脚输出高电平，LED2灯灭for(kk=0;kk<100;kk++)delay_loop(); //延时保持GpioDataRegs.GPACLEAR.bit.GPIOA2 = 1; //PWM3引脚输出低电平，LED3灯亮for(kk=0;kk<100;kk++)delay_loop(); //延时保持GpioDataRegs.GPASET.bit.GPIOA2 = 1; //PWM3引脚输出高电平，LED3灯灭for(kk=0;kk<100;kk++)delay_loop(); //延时保持GpioDataRegs.GPACLEAR.bit.GPIOA3 = 1; //PWM4引脚输出低电平，LED4灯亮for(kk=0;kk<100;kk++)delay_loop(); //延时保持GpioDataRegs.GPASET.bit.GPIOA3 = 1; //PWM4引脚输出高电平，LED4灯灭for(kk=0;kk<100;kk++)delay_loop(); //延时保持GpioDataRegs.GPACLEAR.bit.GPIOA4 = 1; //PWM5引脚输出低电平，LED5灯亮for(kk=0;kk<100;kk++)delay_loop(); //延时保持GpioDataRegs.GPASET.bit.GPIOA4 = 1; //PWM5引脚输出高电平，LED5灯灭for(kk=0;kk<100;kk++)delay_loop(); //延时保持}}void delay_loop(){short i;for(i=0;i<30000;i++){}}。
TMS320F2802x_Piccolo系列DSC原理及应用
目录第1章TMS320F2802x Piccolo系列DSC概述 (1)1.1 TMS320C28x TM内核简介 (1)1.1.1 TMS320C28x TM的逻辑组成 (1)1.1.2 TMS320C28x的特性 (2)1.2 Piccolo简介 (3)1.2.1 TMS320F2802x系列Piccolo控制器 (3)1.2.2 TMS320F2803x系列Piccolo控制器 (4)1.2.3 Piccolo选型指南 (7)第2章时钟与系统控制 (9)2.1 时钟和系统控制 (9)2.1.1 使能/禁能外设模块的时钟 (10)2.1.2 配置低速外设时钟预分频器 (13)2.2 OSC和PLL模块 (13)2.2.1 输入时钟选项 (14)2.2.2 配置输入时钟源和XCLKOUT选项 (16)2.2.3 配置器件时钟域 (17)2.2.4 基于PLL的时钟模块 (21)2.2.5 输入时钟故障检测 (21)2.2.6 NMI中断和看门狗 (24)2.2.7 XCLKOUT的产生 (27)2.2.8 PLL控制（PLLCR）寄存器 (27)2.2.9 PLL控制、状态和XCLKOUT寄存器描述 (29)2.2.10 外部振荡器基准时钟选项 (33)2.3 低功率模式模块 (33)2.3.1 自动从低功率模式唤醒的选择 (35)2.4 CPU看门狗模块 (36)2.4.1 服务看门狗定时器 (36)2.4.2 看门狗复位或看门狗中断模式 (37)2.4.3 低功率模式下看门狗的操作 (37)2.4.4 仿真注意事项 (38)2.4.5 看门狗寄存器 (38)2.5 32位CPU定时器0/1/2 (41)2.6 VREG/BOR/POR (47)2.6.1 片内稳压器（VREG） (47)2.6.2 片内上电复位（POR）和掉电复位（BOR）电路 (47)2.7 外设帧 (47)2.7.1 外设帧寄存器 (47)2.7.2 EALLOW保护的寄存器 (49)2.7.3 器件仿真寄存器 (53)2.7.4 先写后读保护 (55)第3章外设中断扩展（PIE） (57)3.1 PIE控制器的概述 (57)3.1.1 中断操作顺序 (57)3.2 向量表映射 (60)3.3 中断源 (62)3.3.1 处理多路复用中断的方法 (63)3.3.2 使能和禁能多路复用外设中断的方法 (64)3.3.3 从一个外设到CPU的多路复用中断请求的流程 (65)3.3.4 PIE向量表 (66)3.4 PIE配置寄存器 (75)3.5 PIE中断寄存器 (77)3.5.1 PIE中断标志寄存器 (78)3.5.2 PIE中断使能寄存器 (78)3.5.3 CPU中断标志寄存器（IFR） (79)3.5.4 中断使能寄存器（IER）和调试中断使能寄存器（DBGIER） (82)3.6 外部中断控制寄存器 (86)第4章通用输入/输出（GPIO） (89)4.1 GPIO模块概述 (89)4.1.1 JTAG端口 (90)4.2 配置概述 (91)4.3 数字通用I/O控制 (94)4.4 输入鉴定 (96)4.4.1 不同步（异步输入） (96)4.4.2 只与SYSCLKOUT同步 (96)4.4.3 使用一个采样窗口来鉴定 (96)4.5 GPIO和外设多路复用（MUX） (99)4.6 寄存器位定义 (103)第5章串行通信接口（SCI） (122)5.1 概述 (122)5.1.1 增强型的SCI模块概述 (122)5.1.2 结构 (125)5.2 SCI寄存器 (137)5.2.1 SCI模块寄存器汇总 (137)5.2.2 SCI通信控制寄存器（SCICCR） (138)5.2.3 SCI控制寄存器1（SCICTL1） (140)5.2.4 SCI波特选择寄存器（SCIHBAUD, SCILBAUD） (143)5.2.5 SCI控制寄存器2（SCICTL2） (145)5.2.6 SCI接收器状态寄存器（SCIRXST） (146)5.2.7 接收器数据缓冲区寄存器（SCIRXEMU，SCIRXBUF） (149)5.2.8 SCI发送数据缓冲区寄存器（SCITXBUF） (151)5.2.9 SCI FIFO寄存器（SCIFFTX, SCIFFRX, SCIFFCT） (151)5.2.10 优先级控制寄存器（SCIPRI） (155)第6章串行外设接口（SPI） (157)6.1 增强型SPI模块概述 (157)6.1.1 SPI结构方框图 (158)6.1.2 SPI模块信号汇总 (159)6.2 SPI模块寄存器概述 (160)6.3 SPI的操作模式 (161)6.3.1 操作简介 (161)6.3.2 SPI模块的主模式和从模式 (162)6.4 SPI中断 (163)6.4.1 SPI中断控制位 (163)6.4.2 数据格式 (164)6.4.3 波特率和时钟模式 (164)6.4.4 复位初始化操作 (167)6.4.5 数据传送举例 (168)6.5 SPI FIFO描述 (169)6.5.1 SPI中断 (170)6.6 SPI三线模式描述 (170)6.7 SPI寄存器和波形 (174)6.7.1 SPI控制寄存器 (174)6.7.2 SPI实例的波形 (185)第7章I2C接口 (189)7.1 I2C模块简介 (189)7.1.1 特性 (189)7.1.2 不支持的特性 (190)7.1.3 功能概述 (190)7.1.4 时钟发生 (191)7.2 I2C模块操作细节 (192)7.2.1 输入和输出电压电平 (192)7.2.2 数据有效性 (192)7.2.3 操作模式 (193)7.2.4 I2C模块START和STOP条件 (194)7.2.5 串行数据格式 (195)7.2.6 产生NACK位 (197)7.2.7 时钟同步 (198)7.2.8 仲裁 (199)7.3 I2C模块产生的中断请求 (199)7.3.1 基本的I2C中断请求 (199)7.3.2 I2C FIFO中断 (201)7.4 复位和禁能I2C模块 (201)7.5 I2C模块寄存器 (201)7.5.1 I2C模式寄存器（I2CMDR） (202)7.5.2 I2C中断使能寄存器（I2CIER） (210)7.5.3 I2C状态寄存器（I2CSTR） (212)7.5.4 I2C中断源寄存器（I2CISRC） (218)7.5.5 I2C预分频器寄存器（I2CPSC） (220)7.5.6 I2C时钟分频器寄存器（I2CCLKL和I2CCLKH） (221)7.5.7 I2C从机地址寄存器（I2CSAR） (222)7.6 I2C自身地址寄存器（I2COAR） (223)7.6.1 I2C数据计数寄存器（I2CCNT） (223)7.6.2 I2C数据接收寄存器（I2CDRR） (224)7.6.3 I2C数据发送寄存器（I2CDXR） (224)7.6.4 I2C发送FIFO寄存器（I2CFFTX） (225)7.6.5 I2C接收FIFO寄存器（I2CFFRX） (227)第8章模数转换器（ADC） (229)8.1 特性 (229)8.2 结构方框图 (229)8.3 SOC的工作原理 (230)8.3.1 ADC采集（采样和保持）窗口 (232)8.3.2 触发操作 (233)8.3.3 通道选择 (234)8.4 ADC转换极性 (234)8.5 同步采样模式 (238)8.6 EOC和中断操作 (238)8.7 上电顺序 (239)8.8 ADC校准（calibration） (239)8.8.1 厂家设置和校准功能 (241)8.8.2 ADC零偏置校准 (241)8.8.3 ADC满量程增益校准 (241)8.8.4 ADC偏置电流校准 (243)8.9 内部/外部参考电压的选择 (243)8.9.1 内部参考电压 (243)8.9.2 外部参考电压 (243)8.10 ADC寄存器 (243)8.10.1 ADC控制寄存器1（ADCCTL1） (244)8.10.2 ADC中断寄存器 (249)8.10.3 ADC优先级寄存器 (253)8.10.4 ADC SOC寄存器 (255)8.10.5 ADC校准寄存器 (264)8.10.6 ADC修订寄存器 (265)8.10.7 ADC结果寄存器 (265)8.11 ADC时序 (266)第9章比较器模块（COMP） (270)9.1 特性 (270)9.2 结构框图 (270)9.3 比较器功能 (270)9.4 DAC基准 (271)9.5 初始化 (271)9.6 数字域的操作 (271)9.7 比较器寄存器 (271)9.7.1 比较器控制（COMPCTL）寄存器 (272)9.7.2 比较器输出状态（COMPSTS）寄存器 (274)9.7.3 DAC值（DACV AL）寄存器 (274)第10章增强型脉宽调制器（ePWM） (275)10.1 导言 (275)10.1.1 概述 (275)10.1.2 子模块概述 (275)10.1.3 寄存器映射 (279)10.2 ePWM子模块 (283)10.2.1 概述 (283)10.2.2 时基（TB）模块 (285)10.2.3 计数器-比较（CC）子模块 (296)10.2.4 计数器-比较子模块的用途 (296)10.2.5 动作限定器（AQ）子模块 (301)10.2.6 死区发生器（DB）子模块 (317)10.2.7 PWM斩波（PC）子模块 (322)10.2.8 触发区（TZ）子模块 (326)10.2.9 控制和监控触发区子模块 (327)10.2.10 数字比较（DC）子模块 (336)10.2.11 控制和监控数字比较子模块 (337)10.3 电源拓扑的应用 (342)10.3.1 多模块概述 (342)10.3.2 主要的配置 (342)10.3.3 控制多个频率不同的降压型转换器 (343)10.3.4 控制多个频率相同的降压型转换器 (347)10.3.5 控制多个半H桥（HHB）转换器 (349)10.3.6 控制电动机的两个三相转换器（ACI和PMSM） (352)10.3.7 在各PWM模块间使用相位控制的实际应用 (356)10.3.8 控制一个三相交错式DC/DC转换器 (357)10.3.9 控制零电压开关的全桥（ZVSFB）转换器 (361)10.3.10 控制一个峰值电流模式控制的降压模块 (363)10.3.11 控制H桥LLC谐振转换器 (365)10.4 寄存器 (368)10.4.1 时基子模块的寄存器 (368)10.4.2 计数器-比较子模块的寄存器 (376)10.4.3 动作限定器子模块的寄存器 (381)10.4.4 死区子模块的寄存器 (386)10.4.5 PWM斩波子模块的控制寄存器 (388)10.4.6 触发区子模块的控制寄存器和状态寄存器 (390)10.4.7 数字比较子模块寄存器 (397)10.4.8 事件触发器子模块寄存器 (405)10.4.9 正确的中断初始化顺序 (409)第11章高精度脉宽调制器（HRPWM） (417)11.1 简介 (417)11.2 HRPWM的操作描述 (418)11.2.1 控制HRPWM功能 (419)11.2.2 配置HRPWM (421)11.2.3 操作原理 (422)11.2.4 尺度因子优化软件（SFO） (429)11.2.5 使用优化汇编代码的HRPWM示例 (429)11.3 HRPWM寄存器描述 (434)11.3.1 寄存器汇总 (434)11.3.2 寄存器和字段描述 (435)11.4 SFO库软件－SFO_TI_Build——V6.lib (443)11.4.1 尺度因子优化程序函数- intSFO() (443)11.4.2 软件使用 (445)第12章增强型捕获模块（eCAP） (448)12.1 简介 (448)12.2 描述 (448)12.3 捕获和APWM操作模式 (448)12.4 捕获模式描述 (450)12.4.1 事件预分频器 (450)12.4.2 边沿极性选择和限定器 (451)12.4.3 连续/单触发控制 (451)12.4.4 32位计数器和相位控制 (452)12.4.5 CAP1-CAP4寄存器 (453)12.4.6 中断控制 (453)12.4.7 影像装载和锁定控制 (454)12.4.8 APWM模式操作 (455)12.5 捕获模式－控制和状态寄存器 (456)12.6 寄存器映射 (466)12.7 ECAP模块的应用 (467)12.7.1 示例1－绝对时间戳操作，上升沿触发 (468)12.7.2 示例2－绝对时间戳操作，上升沿和下降沿触发 (470)12.7.3 示例3－时间差（Delta）操作，上升沿触发 (471)12.7.4 示例4－时间差（Delta）操作，上升沿和下降沿触发 (473)12.8 APWM模式的应用 (474)12.8.1 示例1－简单PWM发生（独立通道） (474)第13章引导ROM (476)13.1 引导ROM概述 (476)13.1.1 引导ROM存储器映射 (476)13.1.2 片上引导ROM的IQmath表 (476)13.1.3 片上引导ROM IQmath函数 (479)13.1.4 片上Flash API (479)13.1.5 CPU向量表 (479)13.2 引导装载程序特性 (481)13.2.1 引导装载程序函数操作 (481)13.2.2 引导装载程序器件配置 (482)13.2.3 PLL乘法器和DIVSEL选择 (483)13.2.4 看门狗模块 (484)13.2.5 执行ITRAP中断 (484)13.2.6 内部上拉电阻 (484)13.2.7 PIE配置 (484)13.2.8 保留存储器 (484)13.2.9 引导装载程序模式 (485)13.2.10 Device_Cal (492)13.2.11 引导装载程序数据流结构 (493)13.2.12 基本传输过程 (497)13.2.13 InitBoot汇编例程 (498)13.2.14 SelectBootMode函数 (499)13.2.15 CopyData函数 (501)13.2.16 SCI_Boot函数 (502)13.2.17 Parallel_Boot函数（GPIO） (504)13.2.18 SCI_Boot函数 (508)13.2.19 I2C Boot函数 (511)13.2.20 ExitBoot汇编例程 (515)13.3 构建引导表 (516)13.3.1 C2000十六进制实用程序 (516)13.3.2 示例：为eCAN引导装载准备COFF文件 (518)13.4 引导装载程序代码概述 (520)13.4.1 引导ROM版本和校验和信息 (520)13.4.2 引导装载程序代码修订历史 (521)第14章Flash和OTP存储块 (522)14.1 Flash和OTP存储器 (522)14.1.1 Flash存储器 (522)14.1.2 OTP存储器 (522)14.2 Flash和OTP功率模式 (522)14.2.1 Flash和OTP性能 (524)14.2.2 Flash管道模式（pipeline mode） (525)14.2.3 Flash和OTP内保留的地址单元 (526)14.2.4 更改Flash配置寄存器的流程 (526)14.3 Flash和OTP寄存器 (527)第15章代码安全模块（CSM） (534)15.1 功能描述 (534)15.2 CSM对其它片内资源的影响 (536)15.3 将代码安全与用户应用相结合 (537)15.3.1 需要安全解锁的环境 (538)15.3.2 密码匹配流程 (539)15.3.3 带有/没有代码保护的器件的取消保护注意事项 (540)15.4 保护安全逻辑必须执行的操作和不能执行的操作 (542)15.4.1 必须执行的操作 (542)15.4.2 不能执行的操作 (542)15.5 CSM特性小结 (542)参考文献 (543)附录A 版本信息 (544)附录B 版权声明 (545)第1章TMS320F2802x Piccolo系列DSC概述1.1 TMS320C28x TM内核简介TMS320C28x TM是一款低功耗的32位定点处理器内核。
TMS32028335原理图
GPIO19 SPI STEA GPIO18/SPI CLKS GPIO17/SPI SOMIA GPIO16/SPI SIMOA XCLKOUT XCLKIN X1 X2
63 62 28 27 138 105 104
CANTXA SPI STEB CANRXA SPI CLKB GPIO17 SPI SOMIB GPIO16 SPI SIMOB
+
VCC 2 3 1 R72 5V指示灯 470 GND +5v 1 2 3 Z
S1 6 5 4 B 6 1 5 2 4 3 SW
R73 R74 330 C34
+3.3V C9
+
3.3V指示灯 D10 GND +3.3V
10uF 104
C10 10uF
GND GND PWMA1 PWMA2 PWMA3 PWMA4 PWMA5 PWMA6 +5v P5 GPIO64 GPIO66 GPIO68 ADCINA0 ADCINA2 ADCINA4 ADCINA6 1 3 5 7 9 11 13 15 2 4 6 8 10 12 14 16 GND P2 1 2 3 4 5 6 7 8 9 10 11 12 C13 104 GPIO65 GPIO67 GPIO69 ADCINA1 ADCINA3 ADCINA5 ADCINA7 GND GND PWMB1 PWMB2 PWMB3 PWMB4 PWMB5 PWMB6 GND
D1 VSS VCC VO RS(CS) R/W(SID) E(SCLK) DB0 DB1 DB2 DB3 DB4 DB5 DB6 DB7 PSB NC RESET VOUT A K
通用12864显示
GND
ADCINA7 ADCINA6 ADCINA5 ADCINA4 ADCINA3 ADCINA2 ADCINA1 ADCINA0 ADCINB0 ADCINB1 ADCINB2 ADCINB3 ADCINB4 ADCINB5 ADCINB6 ADCINB7
TMS320最小系统
R7 R8 3.3K 3.3K
GND S2
1
4
R9 R10 820R 820R
VCC GND
8 7 SCL 6 SDA5
VCC AD0 WP AD1 SCL AD2 SDA GND
1 2 3 4
TDO
58 TDO
SPISTEB/TZ1/GPIO-15 75
TDO
2
3
JTAG接口
SW DIP-2
bootloader选择
1
2
3
4
5
6
7
8
3.3V
A
C4
1uf
GND
VDDA
L1 BLM21PG221SN1D L2 BKP2125HS600-T
C1
C2
C3
2.2uf 2.2uf 2.2uf
设 计 的 为 TMS320F280 35的 最 小 系 统 版 （ 1） 内 部 的 数 字 供 电 采 用 内 部 的 VREG供 电 ， 从 而 VREGENZ接 口 通 过 一 个 0电 阻 接 地 。 （ 2） 使 用 的 为 外 部 接 10MHZ的 无 源 晶 振 ， 配 合 片 内 振 荡 器 之 后 ， 提 供 时 钟 信 号 。 （ 3） 预 留 了 JTAG的 仿 真 接 口 ， 对 于 28035的 接 口 有 自 己 的 协 议 ， 可 以 参 照 数 据 手 册 。 （ 4） ADC的 参 考 电 压 源 使 用 的 为 内 部 参 考 电 压 。 （ 5） 内 核 与 GPIO的 电 压 采 用 不 同 的 供 应 方 式 ， 模 拟 电 压 为 3.3V， 内 核 与 GPIO为 1.8V， VDD与VDDIO则是为了解决这一问题而设置的。VDDIO连 接到VREG中，稳 出一个1.8V 的电压给系统供电，也避免了上电顺序的问题。
基于TMS320F2802的变频器方案
基于TMS320F2802的变频器方案1、讲述内容我们为何选择TI的TMS320F2802作为变频器主控芯片？我们怎样在TMS320F2802上实现变频器控制方案？我们的基于TMS320F2802的变频器方案的产品分类及其特点。
Q&A。
2、我们为何选择TI的TMS320F2802作为变频器主控芯片①现在变频器的主控芯片可能有以下几种选择：基于MCU方案（Intel的N87C196MC、瑞萨单片机等）；基于16位DSP方案（TI的TMS320F240x等）；基于32位DSP方案（TI的TMS320F28xx等）。
下面我们将在16位DSP和32位DSP中间作一个比较，因为TI的TMS320F2812系列DSP虽然是32位机，但其成本太高（超过20美元），所以我们暂不予考虑，这里以TMS320F240x 和TMS320F2802为例。
②处理器的运算速度TMS320F2802为100MHz（TMS320F2802-60为60MHz），而TMS320LF240x最高为40MHz。
在变频器这样一个多变量、多任务的系统中，尤其是如果采用电压空间矢量控制算法（SVPWM）、矢量控制、直接转矩控制（DTC）算法的话，要求的运算数据量更大。
显然TMS320F2802不管是在SPWM算法中还是升级到SVPWM、矢量控制、DTC等算法都会有更好的性能。
③内核区别TMS320F2802是采用32位的C28x内核，具有以下特点：指令采用原子操作：指令长度更短，执行更有效，可以在相同的代码长度下，执行更多有效指令；带有单周期的双16*16和单32*32位的硬件乘法器：单个时钟周期内完成32位数据乘法，更适合于适时PID运算、在线运算SPWM数据、各种要求小数格式的数据处理，且精度高，可以做到真正0.01Hz的精确度；超快速的中断结构和响应：使系统保护、功能响应更有效，更快。
相比之下，TMS320F240x是16位的C24x内核，执行32位乘法至少比C28x要慢8倍以上，指令执行是4流水线形式，比C28x的8流水线原子操作慢，数据处理上不方便在线处理运算SPWM数据，需要预先算好表格，因此修改很不方便，精度受表格数据精确性影响不易很精确。
