太阳能热水器安装培训
太阳雨阳台式安装培训
• 5. 安装阳台式时一定要注意水箱要跟集热 器进出水口在同一侧。例如水箱放在阳台 东面那么集热器的进出水口就应该放在东 面。 • 6. 水箱最大外型尺寸为Φ468*1154和 Φ468*956（承压式），在阳台内固定水箱 时要遵循以上尺寸。此水箱为立式水箱 • 7. 由于集热器放在房屋外面，所以循环管 道需要预留开孔位置，开孔位置必须高于 集热器管头，孔从墙内到墙外最有一点斜 度，确保墙内平行或者高于墙外，不能低 于墙外。
• 5. 安装阳台式时一定要注意水箱要跟集热 器进出水口在同一侧。例如水箱放在阳台 东面那么集热器的进出水口就应该放在东 面。 • 6. 水箱最大外型尺寸为Φ468*1154和 Φ468*956（承压式），在阳台内固定水箱 时要遵循以上尺寸。此水箱为立式水箱 • 7. 由于集热器放在房屋外面，所以循环管 道需要预留开孔位置，开孔位置必须高于 集热器管头，孔从墙内到墙外最有一点斜 度，确保墙内平行或者高于墙外，不能低 于墙外。
四. 安装注意事项
• 1. 安装集热器的位置要有足够的光照，一天的光 照时间低于6个小时不能安装阳台式太阳能。 • 2. 安装阳台式时冷热循环管道从集热器出来到水 箱之间的管道要一直向上不得有反坡。 • 3. 集热器与水箱之间的循环管道总长度不能超过 4米。 • 4. 集热器出水口一端要稍高于另一端。 • 5. 在给承压阳台式水箱上水时，要打开热水开关 来排气，当有水留出时证明水已上满。 • 6. 集热器支架要是自己做的话必须用4号镀锌角 钢。
太阳雨阳台式产品 培训资料
我们新开发出来的阳台分体式共有二种，分 别是U型管阳台式热水器、平板阳台式热水器。 这个主讲为U型管集热器每个种类中只有两种规 格80L、100L两种，两种规格装箱清单相同，水 箱和集热器不同，80L水箱配套14管集热器、 100L水箱配套16管集热器，配件相同。 U型管阳台式太阳能热水器有三个包装箱分别 为： 1.U型管阳台式保温水箱包装箱 2. U型管阳台式集热器包装箱 3.配件包装箱
太阳能热水器培训资料
太阳能热水器通过集热器吸收太阳辐射能，将光能转化为热能，然后通过热交 换器将热能传递给水，使水温升高。同时，太阳能热水器还配备了保温水箱和 控制系统，以确保热水的持续供应和设备的稳定运行。
太阳能热水器类型及特点
类型
根据集热器类型不同，太阳能热水器可分 为平板型、真空管型、陶瓷中空平板型等 几种。
太阳能热水器应用领域
家庭生活热水
公共建筑热水
为家庭提供洗澡、洗衣、洗碗等生活热水 。
为学校、医院、酒店等公共建筑提供热水 ，满足日常清洁和洗涤需求。
工业用热水
农业用热水
在纺织、印染、造纸等工业生产过程中， 需要大量的热水进行加工和处理，太阳能 热水器可为其提供环保、经济的热源。
在温室大棚、畜牧业等农业生产中，太阳 能热水器可为农业设施提供热水，促进农 业生产的发展。
环保政策机遇 随着全球对环保问题的关注度不 断提高，各国政府将加大对清洁 能源的支持力度，为太阳能热水 器行业带来发展机遇。
06
总结回顾与拓展延伸
本次培训重点内容回顾
太阳能热水器基本原理
详细解释了太阳能热水器的工作原理，包括集热器、储热 水箱、连接管道等组成部分的功能和工作过程。
安装与调试技能
重点介绍了太阳能热水器的安装步骤、调试方法以及常见 问题的解决方案，使学员能够熟练掌握安装和调试技能。
太阳能热水器培训资料
目 录
• 太阳能热水器基础知识 • 太阳能热水器安装与调试 • 太阳能热水器使用与维护 • 太阳能热水器性能评价与选购建议 • 太阳能热水器市场前景与行业趋势分析 • 总结回顾与拓展延伸
01
太阳能热水器基础知识
太阳能热水器定义与原理
定义
太阳能热水器是一种利用太阳能为热源，通过集热器吸收太阳能并将其转换为 热能，从而加热水的装置。
《太阳能热水器安装》PPT课件
ppt课件
5
四、安装水箱
1、电加热的安装 打开电加热口的防尘保温盖，松开里面的螺丝，用
ppt课件
6
五、安装真空管
1、管座的安装 先安装真空管管座，集热管的下部要安装这个
管座内，将管座安装在支架的指定位置。 2、插管
插管前先检查保温层水箱内胆上套着的密封硅 胶圈是否安装到位，检查真空管工艺尾角是否破损， 检查象水银的涂层透明度，检查管口是否有加工毛刺, 圆度。 把真空管外密封胶圈套入真空管约15CM，用 肥皂水充分浸湿管口，右手把握真空管的尾端，一是 为了保护工艺尾角，二是便于插管用力。垂直管口方 向插入真空管，用力均匀轻旋推入水箱，插入后退回 管座。这样依次把所有真空管安装完毕。如右图： 。
ppt课件
3
二、安装支架
1、选择安装位置 一般为安装在屋顶，座北朝南 ，正向南偏西
5～10°，保证无阳光遮挡。尽量减少入户管线，增 加日照时间。用指南针找到正南位置，做好标记。 2、组装支架（右图）
安装时要按照说明书先把前片（斜梁、方盒、 方盒支撑、地脚、前水平撑、前斜撑）和后片（后立 腿、后水平撑、后水平梁、后斜撑）组装在一起。用 扳手上紧螺丝，扭力适当，无松动即可。然后安装前 后片的侧斜撑，作用是起到结构上的加固作用。左右对称，逐根安装好。最后由
在电伴热带的端口切一斜截面，让它的两线的距离相对较远，避免连接 短路。用绝缘胶带缠绕使其充分绝缘，并将电伴热带的端头与管的端头对齐， 用绝缘交代固定在管道上，使其紧贴管壁。另一端为智能控制仪的4#、5#端 子，若有增压水泵，水泵接线与电伴热并联连接。

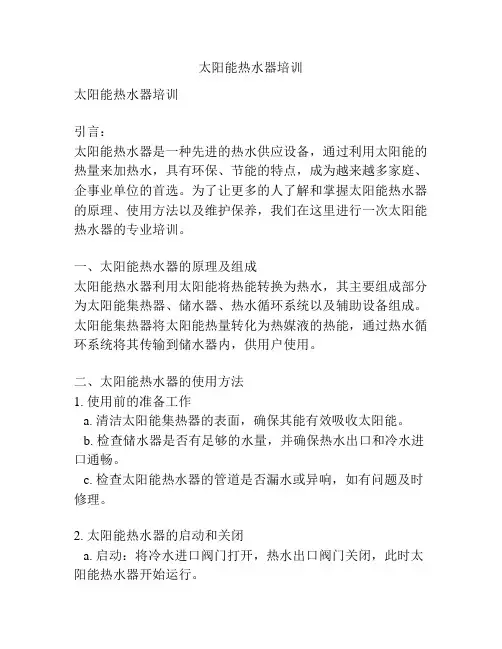

太阳能热水器培训
太阳能热水器培训太阳能热水器培训引言：太阳能热水器是一种先进的热水供应设备，通过利用太阳能的热量来加热水，具有环保、节能的特点，成为越来越多家庭、企事业单位的首选。
为了让更多的人了解和掌握太阳能热水器的原理、使用方法以及维护保养，我们在这里进行一次太阳能热水器的专业培训。
一、太阳能热水器的原理及组成太阳能热水器利用太阳能将热能转换为热水，其主要组成部分为太阳能集热器、储水器、热水循环系统以及辅助设备组成。
太阳能集热器将太阳能热量转化为热媒液的热能，通过热水循环系统将其传输到储水器内，供用户使用。
二、太阳能热水器的使用方法1. 使用前的准备工作a. 清洁太阳能集热器的表面，确保其能有效吸收太阳能。
b. 检查储水器是否有足够的水量，并确保热水出口和冷水进口通畅。
c. 检查太阳能热水器的管道是否漏水或异响，如有问题及时修理。
2. 太阳能热水器的启动和关闭a. 启动：将冷水进口阀门打开，热水出口阀门关闭，此时太阳能热水器开始运行。
b. 关闭：将冷水进口阀门关闭，热水出口阀门打开，停止太阳能热水器的运行。
3. 太阳能热水器的注意事项a. 太阳能热水器需要24小时制热，不宜频繁地切换开关。
b. 太阳能热水器在连续阴雨天气情况下，热水供应可能受到影响。
c. 在冬季或长时间不使用的情况下，需将太阳能热水器排空，以免管道冻裂。
三、太阳能热水器的维护保养1. 定期清洁太阳能集热器表面，以确保吸收太阳能的效果。
2. 检查太阳能热水器的管道是否漏水，如有漏水及时修理。
3. 定期检查热水循环系统的运行情况，确保热水能够顺利供应。
4. 若太阳能热水器使用不频繁，可定期排空，避免管道冻裂。
5. 如需维修太阳能热水器，请联系专业人士，不得自行拆卸或修理。
结语：通过本次太阳能热水器培训，相信大家对太阳能热水器的原理、使用方法以及维护保养等方面有了更深入的了解。
太阳能热水器作为一种环保节能的设备，在未来将会得到更广泛的应用。
希望大家在实际应用中能够正确操作和进行维护保养，以最大程度地发挥太阳能热水器的优势，为节能减排做出自己的贡献。

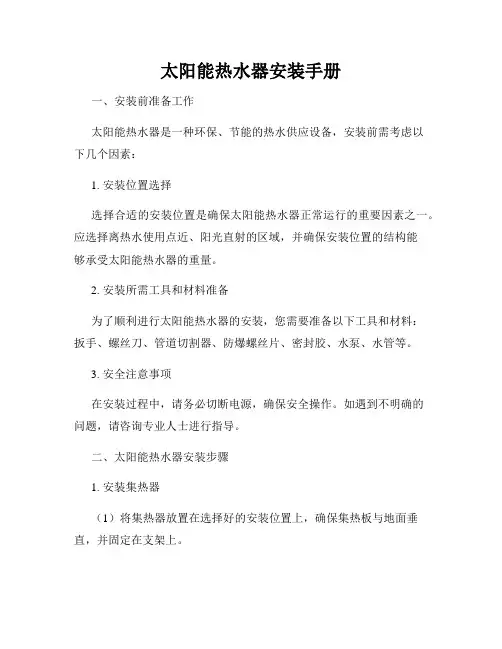

太阳能热水器安装手册
太阳能热水器安装手册一、安装前准备工作太阳能热水器是一种环保、节能的热水供应设备，安装前需考虑以下几个因素：1. 安装位置选择选择合适的安装位置是确保太阳能热水器正常运行的重要因素之一。
应选择离热水使用点近、阳光直射的区域，并确保安装位置的结构能够承受太阳能热水器的重量。
2. 安装所需工具和材料准备为了顺利进行太阳能热水器的安装，您需要准备以下工具和材料：扳手、螺丝刀、管道切割器、防爆螺丝片、密封胶、水泵、水管等。
3. 安全注意事项在安装过程中，请务必切断电源，确保安全操作。
如遇到不明确的问题，请咨询专业人士进行指导。
二、太阳能热水器安装步骤1. 安装集热器（1）将集热器放置在选择好的安装位置上，确保集热板与地面垂直，并固定在支架上。
（2）连接冷水进水管和热水出水管，使用密封胶进行固定，防止漏水。
2. 连接水箱（1）将水箱放置在合适的位置上，保持水箱底部与地面平行。
（2）根据热水器进出水管的接口，将水箱与集热器进行连接。
（3）检查连接口是否牢固，使用防爆螺丝片进行固定。
3. 接通水源和电源（1）打开冷水进水阀门，检查冷水管路是否有漏水情况。
（2）接通电源，打开热水器的电源开关，确保热水器正常工作。
4. 测试太阳能热水器（1）将水箱中的冷水排空，直至热水开始流出。
（2）观察太阳能热水器的运行状态，确保无异常情况。
5. 完善安装细节（1）检查管道连接是否牢固，是否有漏水现象。
（2）确保太阳能热水器的保温层安装齐全，有效减少热能的散失。
三、使用与维护1. 正常使用（1）在太阳辐射大的时候，尽量使用太阳能供应热水，减少使用电能或燃气的频率。
（2）在连续几天阴雨天气中，可通过电能或燃气作为备用供应。
2. 定期检查（1）定期检查太阳能热水器的运行状态，确保系统无异常。
（2）清洗太阳能集热器的玻璃面板，保持良好的透光性能。
（3）定期检查水箱的防腐蚀层，如有破损应及时修复或更换。
3. 冷季停用（1）在气温较低且连续几天阴天的季节，应及时将太阳能热水器停用，并进行冷冻防护措施。
热水器安装培训
1、太阳能热水器在安装使用时应注意那些问题？太阳能热水器的心脏部分是由玻璃管镀膜而成的，容易破碎，因此在安装使用时要注意一定的维护常识：（1）太阳能热水器都是安装在室外，因此热水器与屋顶要安装稳固，以抵御大风的侵袭。
（2）在北方的冬季，热水器管道必须进行保温处理和防冻处理，防止冻裂水管。
（3）应由生产厂家或专业安装队设计安装热水器。
（4）大多数水箱设计为不承压式结构，水箱顶部溢流口和排气口绝不能堵塞，否则会因水箱水压过大而造成水箱破裂。
如果自来水压力过高，上水时要关小阀门，否则会因来不及泄水而胀破水箱。
（5）真空管空晒温度可达200℃以上，第一次上水或无法确定管内是否有水时时不能上水；不能在烈日下上水，否则会造成玻璃管破裂，最好是在清晨或夜晚或遮挡集热器一小时后再上水。
（6）真空管热水器水温可达70℃～90℃，平板热水器最高温度可达60℃～70℃，洗浴时要进行冷热水调节，先放冷水后放热水，以免烫伤。
（7）每年都应检查一次水箱是否漏水、零部件是否老化、集热器是否损坏、支架是否生锈等，发现问题应及时更换和修补，最好是由专业安装维护人员完成。
2、太阳能热水器应该这样装安装太阳能热水器，应在屋面上直接浇注混凝土墩台，在墩台上预埋膨胀螺栓。
墩台的位置应做在结构墙体的上面，严禁在楼板上直接浇注。
墩台的大小依据当地风荷载的大小经抗风验算后确定。
为了增加稳定性，宜多户联合浇注为联体式墩台。
在墩台上预留泄水孔，保证屋面排水畅通。
还要有防雷措施，安装在屋顶的太阳能热水器一般都超过了屋顶的高度，因此原先设计的屋顶防雷系统对太阳能热水器无效。
管道的安装也很重要，太阳能热水器管道安装是一个重要组成环节，包括管道材质选择、管道敷设、管道保温三个方面。
管道材质建议选择铝塑复合管，不宜使用软管、ＰＰ－Ｒ管，因为这些管材变形大，不易固定。
管道敷设，应做专用墙体管道或管道井供太阳能热水器上下水管道敷设用，管窟或管道井内要预留管道固定卡固定管道。
太阳能热水器培训资料
真空管安装完成
热水器安装步骤与说明
热水器室外安装
按照安装顺序，室外安装包括： 室外管路安装 管路保温安装 线路安装 室外避雷
热水器安装步骤与说明
热水器室外安装-水箱接口示意图
热水器安装步骤与说明
热水器室外安装-室外管路安装
管道材质：家用太阳能热水器的室外管道材质一般为PEX或者铝 塑管。 安装顺序： 将屋面管道一端留在热水器水箱附近，另一端通过管井（或 者烟道等）引入室内，并在两端留出富裕长度，铺设管道时 需要一边铺设一边将管道捋直。 将管路一端固定在热水器的进出水口处。 注意事项： 对于采用落水方式供水的热水器楼面安装严禁反坡，即热水 管路（上水管路）的坡度必须按照热水流向向下。 管道支撑：管道支撑间距小于1.5米，金属管间距小于2米， 要有明显的放水坡度。 水箱进出口先安装铜接头再接铝塑管，以防铝塑管受力开裂。
参考国家标准
GB/T12915-1991 家用太阳热水器热性能试验方法 GB/T12936.1-1991 太阳能热利用术语 第一部分 GB/T12936.2-1991 太阳能热利用术语 第二部分 GB/T17581-1998 真空管太阳集热器 GB/T17683.1-1999 太阳能在地面不同接受条件下的 太阳光谱辐照度标准 第1部分：大气质量1.5的法向 直接日射辐照度和半球向日射辐照度 GB/T 18708-2002 家用太阳热水系统热性能试验方法 GB/T 19141-2003 家用太阳热水系统技术条件
太阳能热水器主要组成与特点
真空集热管
概述：集热管是选用清华阳光公司生产的“晒乐”牌全玻璃真空太 阳集热管。其同轴双层玻璃结构，吸收镀层采用直流反应溅射 沉积技术制备而成的渐变铝-氮/铝选择性吸收涂层。 结构说明：全玻璃真空太阳集热管由具有太阳选择性吸收涂层 的内玻璃管和同轴的罩玻璃管构成,内玻璃管一端为封闭的圆顶 形状,由罩玻璃管封离端内带吸气剂的支撑件支撑;另一端与罩玻 璃管一端熔封为环状的开口端.其结构如下：
太阳能安装培训计划
太阳能安装培训计划一、培训课程介绍太阳能是一种清洁、可再生能源，在当今世界各国都越来越受到关注。
太阳能技术的不断发展与应用使得太阳能安装师傅成为一个备受社会需求的职业。
本培训计划通过系统的学习和实践，致力于培养能够胜任太阳能安装、运行和维护工作的专业技术人员。
二、培训目标1. 了解太阳能能源的产生原理与应用情况。
2. 掌握太阳能组件的安装、调试、运行和维护技术。
3. 熟悉太阳能系统工程的设计、布局及安全工作。
4. 培养太阳能工程的安全意识和团队合作精神。
三、培训内容1. 太阳能基本知识1.1 太阳能能源的来源和发展历程1.2 太阳能电池的原理和类型1.3 太阳能光伏发电系统的组成和原理2. 太阳能安装技术2.1 太阳能组件的安装方法和注意事项2.2 太阳能组件的调试和接线方法2.3 太阳能逆变器的选型和安装3. 太阳能系统运行与维护3.1 太阳能系统的日常运行和监测3.2 太阳能系统的维护保养和故障排除3.3 太阳能系统的安全管理与维护4. 太阳能工程实例分析4.1 讲解太阳能系统工程的设计案例4.2 案例分析太阳能系统工程的实际操作四、培训方法1. 理论教学采用多媒体教学手段，通过PPT、视频、模型等展现太阳能基本知识和安装技术。
2. 实践操作建立太阳能安装仿真实验室，通过模拟装配、调试及维护操作，让学员亲自动手进行实践训练。
3. 现场教学对实际太阳能项目进行现场教学，指导学员学习实际安装操作技巧。
4. 互动交流以问题讨论、小组合作等形式，培养学员团队合作和解决问题的能力。
五、培训师资力量本培训计划将由工程技术领域具有丰富实践经验的专家学者进行教学指导，确保培训课程的全面性、权威性和实用性。
六、培训设备条件为了保证培训效果，本培训计划将提供太阳能仿真实验室、实际项目现场以及现代化的教学设备，并保障学员的实践操作需求。
七、培训评估1. 学员考核培训期末将进行学员的理论和实践考核，合格者将获得太阳能安装师资格证书。
太阳能热水器培训资料(第八~九章)
九 、光伏/光热太阳热水器——未来的发展方向
水冷型PV/T与空冷型PV/T的比较：
l 水冷型PV/T：需要确保有流体通过的管束与光伏组件背面有 良好的热接触。因选用水做冷却工质，系统还必须要设计防 冻防泄漏装置。这需要对传统光伏组件进行必要的改造，成 本相应增加。
l 空冷型PV/ T：系统的热吸收效率不及水冷却型PV/ T系统高。 且如果周围环境温度高于20 ℃，就会减弱空气与光伏组件 的换热，使这种方法的效率大大降低。
太阳能热水器培训资料( 第八~九章)
2020/11/15
太阳能热水器培训资料(第八~九章)
八、太阳能热水器与建筑一体化
按太阳能集热和储热方式不同分类：
l 分户集热储热辅热式 l 集中集热储热辅热式 l 集中集热分户储热辅热式
按平板集热器在建筑上安装的位置不同分类：
l 屋面（屋顶）太阳热水系统 l 阳台栏板、墙面太阳热水系统
太阳能热水器培训资料(第八~九章)
3rew
演讲完毕，谢谢听讲!
再见，see you again
2020/11/15
太阳能热水器培训资料(第八~九章)
Solar Wall公司： 已经将空冷型PV/T推入市场应用，做成PV/T空气冷却墙。
太阳能热水器培训资料(第八~九章)
九 、光伏/光热太阳热水器——未来的发展方向 国内： 兴业太阳能：率先进行PV/T的开发并推向市场化应用！
太阳能热水器培训资料(第八~九章)
九 、光伏/光热太阳热水器——未来的发展方向 光伏/光热太阳热水系统与建筑一体化 兴业太阳能：广州颐和别墅光伏/光热一体化热水器工程
太阳能热水器培训资料(第八~九章)
九 、光伏/光热太阳热水器——未来的发展方向
太阳能热水器培训资料
太阳能热水器培训资料太阳能热水器是目前应用广泛的一种热水供应设备，它利用太阳辐射能将太阳能转化为热能，为人们提供热水，同时还具有环保、节能的特点。
为了增加太阳能热水器的使用效果和安全性，提高用户对太阳能热水器的了解和认同，很多热水器生产商和销售商都会进行太阳能热水器的培训。
一、太阳能热水器的原理及组成太阳能热水器的工作原理主要是利用太阳能将光能转化为热能。
太阳能热水器由太阳能集热器、储水箱、输水管路、控制系统等部分组成。
太阳能集热器是将太阳辐射能转化为热能的装置，它通常由黑色吸热板和一定的隔热层构成。
太阳能集热器的吸热板会吸收太阳辐射能，并将其转化为热能，进而加热输送至储水箱中的水。
输水管路是将热水从太阳能集热器输送至储水箱中的管道系统。
控制系统则根据储水箱中的水温情况，控制太阳能热水器的运行状态。
二、太阳能热水器的安装要点安装太阳能热水器需要考虑多个因素，包括阳光照射、安装角度、储水箱的选用等。
首先，在安装太阳能热水器时，需要选择合适的位置，确保太阳能集热器能够充分接受阳光照射。
其次，安装角度也是一个关键因素，通常太阳能集热器的安装角度与所处地区的纬度有关，一般来说，其安装角度为所在地区纬度+10度左右。
此外，储水箱的选用也需要根据用户的用水量和需要来选择适当的规格。
三、太阳能热水器的使用与保养太阳能热水器的使用与保养对于延长其寿命和提高使用效果非常重要。
在使用太阳能热水器时，需要根据天气情况和自身的用水需求来合理安排热水使用时间，以充分利用太阳能热水器的热水供应。
同时，需要定期清洗太阳能集热器的吸热板，确保其表面清洁，以保证光能的有效转化。
此外，在寒冷冬季，需要采取保温措施，防止太阳能热水器受到低温影响而减少热水供应。
四、太阳能多功能热水器的应用前景随着科技的进步和人们对环境保护的重视，太阳能多功能热水器作为一种新型的热水供应设备，具有广阔的应用前景。
太阳能多功能热水器不仅可以提供热水，还可以用于供暖、空调等多种功能。
太阳能热水器培训资料(第五—七章)
23
太阳能热水系统节能效益分析评定指标包括： 太阳能热水系统的年节能量； 太阳能热水系统的节能费用---简单的节能费用和在寿命内的
5.2.9 热水系统系统防雷设计 防雷措施： ① 避雷针高度应按照其要保护范围来确定。 ② 避雷针固定与焊接要竖直、牢固，焊接处采取先刷防腐漆二
道，然后刷银粉漆处理。 ③ 太阳能热水器支架、水箱等金属部件必须有可靠的金属连接，
并且每台〔每组〕热水器有两处与大楼顶部的避雷带进行可靠焊 接，避雷针与避雷带进行可靠焊接。 ④ 圆钢与圆钢的焊接要采用双边焊，焊接长度大于圆钢直径的6 倍，扁钢与扁钢的焊接要采用全边焊，焊接长度大于扁钢宽度的 2倍，焊接处采取先刷防腐漆二道，然后刷银粉漆处理。
2、温差循环：当集热器不断产生热水使集热水箱到达最高水位h1后， F1不再开启，系统自动比较集热器出水口水温T1与集热水箱中水温T2， 当T1高于T2到达设定温差5°C时，集热循环泵自动开启进行温差循环，当 T1与T2温差小于1°C时，循环泵S2停止运行。
3、快速补水：如果用水量较大集热器产水量不能满足要求，集热水箱 水位不断下降至最低警戒水位h3时，供水电磁阀F1翻开，系统快速补水 ，防止系统断水，当水箱水位上升至水位h2时，供水电磁阀F1关闭，系 统再次进行定温上水过程。假设在规定时间内水箱的水量没有到达满水 水位时，快速补水至规定最高水位，满水保护断开电磁阀停止补水。
6
5.2 系统设计分析
5.2.1 需热水量的计算
整个系统最多用水量 ： V=qr .n
式中： qr——热水用水量定额， L n——用水人数
2024年太阳能技术培训资料
太阳能技术将与建筑、交通、农业等领域跨界融合，催生出更多的 创新应用模式。
THANKS
感谢观看
随着太阳能发电的大规模并网，电网的稳定性和调度能力面临挑 战。
政策支持与市场机制
政策的不稳定性和市场机制的不完善，制约了太阳能技术的快速 发展。
未来发展方向预测
智能化发展
结合人工智能、大数据等技术，实现太阳能系统的智能化管理和 优化运行。
多能互补与综合能源系统
太阳能将与其他可再生能源及传统能源实现互补，构建综合能源系 统。
热管式太阳能集热器
启动快、热损小，适用于高温蒸汽系统。
真空管太阳能集热器
集热效率高、耐候性强，适用于中高温热水 系统。
CPC型太阳能集热器
聚光比高、集热效率高，适用于太阳能热发 电系统。
太阳能热水器原理及设计
太阳能热水器工作原理
利用太阳能集热器吸收太阳辐射能， 将热量传递给水，使水温升高。
太阳能热水器性能评价
2024年太阳能 技术培训资料
汇报人：XX 2024-01-27
contents
目录
• 太阳能技术基础 • 太阳能电池技术 • 太阳能热利用技术 • 光伏系统设计与安装 • 太阳能技术应用案例 • 太阳能技术发展趋势与挑战
01
CATALOGUE
太阳能技术基础
太阳能原理及特点
太阳能原理
太阳能是指从太阳辐射到地球的能量，其本质是核聚变反应释放出的能量。太 阳内部的氢原子在极高的温度和压力下聚变成氦原子，同时释放出巨大的能量 。
光伏水泵
利用太阳能驱动水泵，为 农田灌溉提供动力，降低 农业用电成本。
光伏温室
结合光伏板和温室技术， 为农作物提供适宜的生长 环境，提高农业生产效率 。
太阳能施工培训计划
太阳能施工培训计划一、培训目标太阳能作为清洁能源的代表，具有广阔的应用前景。
随着太阳能市场不断扩大，太阳能施工人才的需求也在增加。
为了培养更多的太阳能施工人才，提升他们的技能水平，我们制定了太阳能施工培训计划。
本培训计划的目标是培养具备扎实的太阳能施工理论知识和实践操作技能，具备太阳能系统设计、安装、调试和维护能力的专业人才。
二、培训内容1.太阳能基础知识：太阳能的原理、太阳能电池、太阳能发电系统等基础知识；2.太阳能系统组件：太阳能电池板、逆变器、控制器、电池组件等的原理及使用；3.太阳能系统设计：太阳能发电系统的规划、设计和布置；4.太阳能系统安装：太阳能组件的安装、接线、调试，系统负载的接入等；5.太阳能系统维护与检修：太阳能系统的维护保养和故障处理；6.安全与质量管理：太阳能施工安全管理和质量管理的基本要求。
三、培训时间安排本次太阳能施工培训计划为期1个月，分为理论培训和实践培训两个阶段。
1. 理论培训：培训时间为2周，主要围绕太阳能基础知识、系统设计、安装技术、维护检修等内容展开。
每天安排6小时的课程，包括讲课、讨论和答疑等形式。
2. 实践培训：培训时间为2周，主要围绕太阳能系统安装、调试和维护实践操作。
安排6小时的实践操作课程，由专业的技术指导员进行现场指导。
四、培训教材1.《太阳能基础知识教程》2.《太阳能系统设计与安装技术手册》3.《太阳能系统维护与检修实用指南》4.《太阳能系统安全与质量管理规范》五、培训教师本次培训将邀请资深太阳能领域的专家学者和资深施工人员进行授课。
他们将为学员们提供全面的理论知识和实践操作指导，帮助学员们系统地掌握太阳能系统的设计、安装、调试和维护技能。
六、培训考核培训结束后进行理论考核和实践操作考核。
理论考核主要针对学员对太阳能基础知识、系统设计、安装技术、维护检修等方面的掌握情况，实践操作考核主要考察学员对太阳能系统安装、调试和维护操作的熟练程度。
七、培训证书合格通过培训考核的学员将获得太阳能施工专业证书，证书将由相关资质机构签发，具有一定的权威性和可信度。
太阳能热水器培训资料PPT课件( 19页)
2010年5月
珠海兴业新能源科技有限公司 China Singyes Solar Technologies Holding Limited
内容总体介绍
一、太阳能热水器概述及发展历程 二、太阳能集热器的种类 三 、平板集热器 四、平板式太阳能热水系统的种类 五、太阳能热水系统设计知识 六、 太阳能热水器的安装施工 七、太阳能热水系统的节能效益分析方法 八、太阳能热水器与建筑一体化 九 、光伏/光热太阳热水器——未来的发展方向
•
7、每个人的心里，都藏着一个了不起的自己，只要你不颓废，不消极，一直悄悄酝酿着乐观，培养着豁达，坚持着善良，只要在路上，就没有到达不了的远方！
•
8、不要活在别人眼中，更不要活在别人嘴中。世界不会因为你的抱怨不满而为你改变，你能做到的只有改变你自己！
•
9、欲戴王冠，必承其重。哪有什么好命天赐，不都是一路披荆斩棘才换来的。
•
8、有些人，因为陪你走的时间长了，你便淡然了，其实是他们给你撑起了生命的天空；有些人，分开了，就忘了吧，残缺是一种大美。
•
9、照自己的意思去理解自己，不要小看自己，被别人的意见引入歧途。
•
10、没人能让我输，除非我不想赢！
•
11、花开不是为了花落，而是为了开的更加灿烂。
•
12、随随便便浪费的时间，再也不能赢回来。
第三代太阳能热水器--全玻璃真空管太阳热水器阶段 全玻璃真空管太阳集热器由美国欧文斯-伊利诺依公司发明 并于1975年率先推向市场
一、太阳能热水器概述及发展历程
太阳能热水器的发展现状
目前的状况 ： 高性能平板集热器 全玻璃真空管太阳集热管 热管真空集热管
主要发展趋势有如下几个特点 ： 1、太阳热水器在住宅建筑中的应用发展至今天，技术上已日趋成熟 2、在大型生活设施和工业生产中应用全玻璃真空管太阳集热器和热 管式太阳集热器，可以在较高的温度下运行，且效率较高，可以 全年使用 3、大力开发多能互补的高性能太阳热水器，最终完全依赖于太阳能 而运行
A.O.史密斯壁挂太阳能电热水器安装培训
5、将集热器固定在支架上
穿过连杆的 螺栓加套管
Ⅰ室外部分 —— 真空管安装
6、装好余下的真空管 7、打开尾托上盖，插入防滑挡 块，将尾托盖好
防滑挡块插入方位
8、用发泡枪封好墙孔，清理现场，集热器安装完毕， 准备安装保温水箱。
(二）室内部分
安装步骤
1、安装功能箱
三 通 管
回流口 功能箱挂板
补液口
排气管
接 头
图2
Ⅱ室内部分 —— 功能箱安装
3、安装功能箱，确保挂 钩完全穿过挂板孔； 4、调整三通和接头的角度， 将附件中所配的三根波纹管 分别如右图所示连接，最长 的波纹管接功能箱补水口、 最短的那根接功能箱补液 口，另外一根接回流口，安 装后效果图如图3； 5、将借入保温水箱的排气管 另一端接入功能箱排气口 （如图4），分别对功能箱 的补液管和回流管进行保 温处理（如图5）。 图4
太照射 集 加热 真空管套 热 阳 管里的水 器 光
冷 水 下 降
热 水 上 升
工作原理图
双面金圭球面换热舱 功能箱 散热循环
保温水箱
热水管
补 液 循 环
生 活 用 热 水 处
自 来 水
冷水管
集热器
新品结构
新品结构
功能箱
保温水箱 控制面板，有线遥控 循环管路 集热器 (真空管） 联箱 尾托
新品结构 — 真空管
2、安装保温水箱
完成
3、安装循环管路
Ⅱ室内部分 —— 功能箱安装
1、检验功能箱浮球阀在 水位距回流口最低点5±0.5cm 时是否浮起，回流口位置，如图1；
排气口
补水口
图1
2、在保温水箱循环水管进
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三、安装指导-2
5. 严禁真空集热管无水空晒后突然注入冷水，以 防真空集热管在高温下突然进冷水而爆裂。如果 在烈日下进行安装，可用遮阳物遮阴或将真空集 热管注满水，全部安装完毕后马上上水。建议上 水时间在夜间或早晨温度不太高时； 6. 为了保证在寒冷的冬天也能正常使用，建议上 下水管路采用保温或排空措施，以防管路冻结冻 裂而影响使用； 7. 布置管道时应不破坏建筑物的外形美观，上下 水道要与建筑物固定牢固
目录
一、太阳能热水器的结构组成及作用
二、 工作原理
三：安装指导 四、太阳能控制器的安装与使用 五、使用指南 六、太阳能运行中的故障处理
一、太阳能热水器的结构组成
太阳能热水器由太阳能集热管、水箱、支架及 相关附件组成。
二、 工作原理
真空管中的水不断加热。由于“热虹吸”作用， 即冷水的比重较大，热水的比重较小。因而真空管中的 热水自然不断地往上浮，进入水箱。水箱中的冷水自然 不断地往下沉，进入真空管。周而复始，太阳热水器保 温水箱中的水也就被加热了。太阳能热水器是由全玻璃 真空太阳集热管、保温水箱、支承架三大部件组成。其 核心集热元件是全玻璃真空集热管，它由两根为同心圆 的高硼硅特硬玻璃管组成。经过全自动全电脑镀膜设备 并以国际上先进的“磁控溅射独膜技术”，在真空中将 内管外壁镀上多层渐变铝－氮铝涂层或不锈钢氮化铝， 可经受400℃的高温，该涂层对太阳光有选择性吸收， 其吸收比≥0.92，发射比≤0.09(80℃)。真空集热管选 择性吸收太阳光将光能转化为热能使
三、安装指导-3
单机平顶安装： 将太阳能与基础 固定，管道和电 线由管道井接入 室内。
三、安装指导-4
斜屋面安装：同 上将太阳能与基 础固定，桶托及 后腿高度由太阳 能采光面的角度 有关。
管道和电线由管 道井接入室内。
三、安装指导-5
3、跨斜屋顶 安装：太阳能 基础前后都有， 进出水管进入 管道道井的高 度要低于太阳 能水桶进出水 口。
六、太阳能运行中的故障处理
接上页
三、安装指导-1
1. 热水器应安装在无遮阳的地方，主体朝阳(正南或偏西10度左 右)，并固定牢固以免恶劣强风天气刮倒热水器； 2. 热水器主体组装的顺序：先组装支撑架，后安装保温水箱，再 安装真空集热管，最后安装漫反射板(反光栅)； 3. 安装真空集热管时，先将尾托卡入尾托板，然后在真空集热管 环形口外壁涂上一些洗洁精之类润滑剂，套上防尘圈然后将真空管 轴线与水箱真空管孔轴对准，慢慢地旋进水箱内，再小心地旋着拉 回尾座上。应注意先安装保温水桶最外侧的两根真空集热管，调整 好真空管与水箱孔四周间隙使之均匀，然后安装其余的真空管； 4. 热水器主体组装完成后，即可进行管道安装。保温水箱两侧盖 上有五个孔，可根据实际需要灵活选择安装方式，但无论哪种安装 方式，都必须妥善安装好通气管，上通气，下溢流，以免因通气不 畅而胀坏或抽瘪水箱；
五、使用指南-2
8. 应尽量避免热水器长期空晒，以免影响其密封圈及真空 管的性能、寿命； 9. 使用电加热前必须检查漏电保护器、保险丝等是否正常， 先补满水，后插电源，切忌无水空烧，加热后切断电源 10. 雷雨时请不要使用，有台风时要保持水箱满水； 11. 在冬季常有暴风雪的高寒地区，可将反光板拆除，以防 积雪长时间盖住真空管，冻坏热水器。有些地区日照条件好， 不影响热水器的正常使用； 12. 夏季如热水使用率少或者温度太高，可拿些遮阳物遮住 部分集热管，减少吸热量。
多层安装使用
三、安装指导-6
三、安装指导-7多台串来自安装使用四、太阳能控制器的安装与使用-1
四、太阳能控制器的安装与使用-2
四、太阳能控制器的安装与使用-3
五、使用指南-1
1. 首次上水须真空管内温降后可上冷水； 2. 待水上满后，溢水管会流出水，此时关闭上水开关，溢水开关可不关， 并打开热水嘴约半分钟，使水箱内水稍放出些，以免水箱水满受热后热 水从溢流管道溢出，损失热量（加装智能控制仪的除外）； 3. 冬季室温不够可用浴霸或暖风机等提高室温； 4. 在具有集体热水条件高寒地区，冬季停用时应将水箱内的水放空，以 防冻坏管道； 5. 调水温时，应根据季节、光照以及水压大小，调节调温水嘴至水温适 合洗浴为止，防止烫伤人体； 6. 夏季白天用完热水后，应立即上水，或等到晚间上水，否则间隔久后 阳光有可能将真空管内的水汽蒸干，并产生高温（可达300℃左右）， 此时上水管子有破裂的危险； 7. 在春、夏、秋季，若热水器上满水后，连续多日晴天未用，须提防水 箱内水蒸干，上水应在晚间；
