变压器典型练习题6(有答案)

变压器典型练习题6（有答案）1．一理想变压器的原、副线圈的匝数比为3∶1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220V 的正弦交流电源上，如图所示。

设副线圈回路中电阻两端的电压为U ，原、副线圈回路中电阻消耗的功率的比值为k ，则（）A ．U =66V ，k =19B ．U =22V ，k =19C ．U =66V ，k =13D ．U =22V ，k =13 【答案】A 【知识点】变压器原理；变压器的应用【解析】【解答】设原、副线圈中的电流分别大小分别为I 1、I 2，则I 1I 2=n 2n 1=13，故k =I 12R I 22R =19设原线圈两端的电压为U 1，则U 1U =n 1n 2=31，故U 1=3U ，而原线圈上电阻分担的电压为U R =I 1R =n 2n 1I 2R =U 3，故13U +3U =220V ，解得：U=66 V ，故A 正确，BCD 错误；故答案为：A 。

【分析】先根据理想变压器原、副线圈匝数与电流关系求得电流关系，再根据P =I 2R 计算原、副线圈回路中电阻消耗的功率的比值k ；根据理想变压器原、副线圈匝数与电压关系求得电压关系，根据欧姆定律求得原线圈电阻分得的电压，根据串并联知识求得副线圈回路中电阻两端的电压U 。

2．如图是手机无线充电器的模型，其工作原理与理想变压器相同，已知发射、接收线圈匝数比n 1：n 2=5：1，C ，D 端输出电流i =√2sin(2π×105t)(A)，则A 、B 端输入电流的（）A．频率为50kHz B．周期为2×10−5s C．有效值为0.2A D．最大值为√2A 【答案】C【知识点】变压器原理【解析】【解答】AB．变压器不改变周期和频率，所以周期为T=2πω=10−5s频率为f=1T=105Hz=100kHzAB不符合题意；CD．C，D端输出电流的最大值为√2A，由n1n2=I2mI1m可得A、B端输入电流的最大值为I1m=√25AA、B端输入电流的有效值为I1=1m√2=0.2AC符合题意，D不符合题意。

变压器习题与解答

第一章变压器基本工作原理和结构1-1从物理意义上说明变压器为什么能变压，而不能变频率？答：变压器原副绕组套在同一个铁芯上, 原边接上电源后，流过激磁电流I 0，产生励磁磁动势F 0，在铁芯中产生交变主磁通ф0, 其频率与电源电压的频率相同，根据电磁感应定律，原副边因交链该磁通而分别产生同频率的感应电动势 e 1和e 2, 且有 dt d N e 011φ-=, dtd Ne 022φ-=, 显然，由于原副边匝数不等, 即N 1≠N 2，原副边的感应电动势也就不等, 即e 1≠e 2, 而绕组的电压近似等于绕组电动势,即U 1≈E 1,U 2≈E 2,故原副边电压不等,即U 1≠U 2, 但频率相等。

1-2 (试)从物理意义上分析，若减少变压器一次侧线圈匝数（二次线圈匝数不变）二次线圈的电压将如何变化？答：由dt d N e 011φ-=, dtd Ne 022φ-=, 可知 , 2211N e N e =，所以变压器原、副两边每匝感应电动势相等。

又U 1≈ E 1, U 2≈E 2 , 因此，2211N U N U ≈，当U 1 不变时，若N 1减少, 则每匝电压11N U 增大，所以1122N U N U =将增大。

或者根据m fN E U Φ=≈11144.4，若 N 1 减小，则m Φ增大，又m fN U Φ=2244.4，故U 2增大。

1-3 (试)变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗？为什么？答：不会。

因为接直流电源，稳定的直流电流在铁心中产生恒定不变的磁通，其变化率为零，不会在绕组中产生感应电动势。

1-4 变压器铁芯的作用是什么，为什么它要用0.35毫米厚、表面涂有绝缘漆的硅钢片迭成？答：变压器的铁心构成变压器的磁路，同时又起着器身的骨架作用。

为了铁心损耗，采用0.35mm 厚、表面涂的绝缘漆的硅钢片迭成。

1-5变压器有哪些主要部件，它们的主要作用是什么？答：铁心: 构成变压器的磁路,同时又起着器身的骨架作用。

高中物理：《变压器》知识点总结及典型例题

1、如图1所示，由于变压器的原、副线圈绕在同一个铁心上，铁心中变化的磁场是原、副线圈共同产生的，因而原、副线圈中每一匝线圈的磁通量的变化率总是相等的，故有成立。

当不计线圈电阻时，有成立，当变压器中无能量损失（理想变压器）时，输入功率等于输出功率，即P入＝P出。

若变压器只有一组副线圈，则I1U1＝I2U2，故有成立。

若变压器有两组或多组副线圈，则功率关系可写为I1U1＝I2U2+I3U3+……，此时电流与匝数成反比的关系不再成立，但电压与匝数成正比的关系仍成立。

图12、对变压器的工作，有几点要注意：①当原、副线圈匝数n1、n2一定时，输出电压U2由输入电压U l决定，与负载无关；②当n1、n2、U1一定时，输入电流I1由输出电流I2决定，I2则与所接负载的多少有关；③变压器的输入功率由输出功率决定；④变压器的负载越大，即指负载总电阻越小。

3、变压器的工作原理是互感现象，故对直流不起变压作用4、电压互感器、电流互感器都是互感变压器，自耦调压器是自感变压器变压器解题思路：思路1：电压思路.变压器原、副线圈的电压之比为U1/U2=n1/n2;当变压器有多个副绕组时U1/n1=U2/n2=U3/n3=……思路2：功率思路.理想变压器的输入、输出功率为P入=P出，即P1=P2；当变压器有多个副绕组时P1=P2+P3+……思路3：电流思路.由I=P/U知，对只有一个副绕组的变压器有I1/I2=n2/n1;当变压器有多个副绕组时n1I1=n2I2+n3I3+……思路4：（变压器动态问题）制约思路：（1）电压制约：当变压器原、副线圈的匝数比（n1/n2）一定时，输出电压U2由输入电压决定，即U2=n2U1/n1，可简述为“原制约副”。

（2）电流制约：当变压器原、副线圈的匝数比（n1/n2）一定，且输入电压U1确定时，原线圈中的电流I1由副线圈中的输出电流I2决定，即I1=n2I2/n1，可简述为“副制约原”。

（3）负载制约：①变压器副线圈中的功率P2由用户负载决定，P2=P负1+P负2+…；②变压器副线圈中的电流I2由用户负载及电压U2确定，I2=P2/U2；③总功率P总=P线+P2.动态分析问题的思路程序可表示为：U1P1思路5 原理思路.变压器原线圈中磁通量发生变化，铁芯中ΔΦ/Δt相等；当遇到“”型变压器时有ΔΦ1/Δt=ΔΦ2/Δt+ΔΦ3/Δt,此式适用于交流电或电压（电流）变化的直流电，但不适用于稳压或恒定电流的情况。

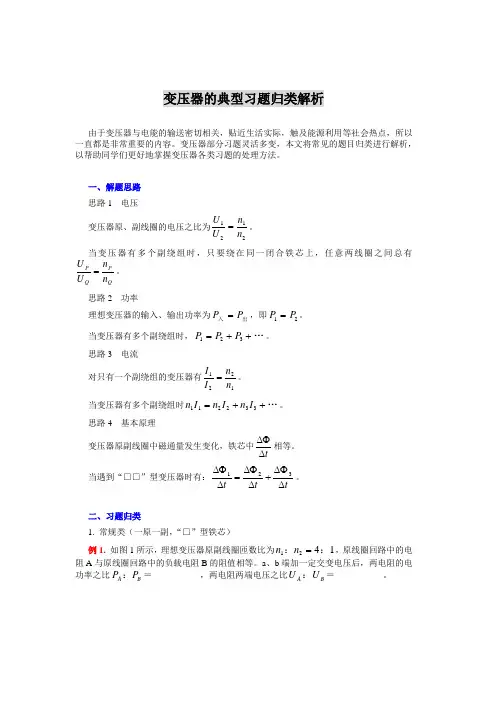

高中物理变压器的典型习题归类解析

变压器的典型习题归类解析由于变压器与电能的输送密切相关，贴近生活实际，触及能源利用等社会热点，所以一直都是非常重要的内容。

变压器部分习题灵活多变，本文将常见的题目归类进行解析，以帮助同学们更好地掌握变压器各类习题的处理方法。

一、解题思路思路1 电压变压器原、副线圈的电压之比为U U n n 1212=。

当变压器有多个副绕组时，只要绕在同一闭合铁芯上，任意两线圈之间总有U U n n P Q P Q=。

思路2 功率理想变压器的输入、输出功率为P P 入出=，即P P 12=。

当变压器有多个副绕组时，P P P 123=++…。

思路3 电流对只有一个副绕组的变压器有I I n n 1221=。

当变压器有多个副绕组时n I n I n I 112233=++…。

思路4 基本原理变压器原副线圈中磁通量发生变化，铁芯中∆Φ∆t相等。

当遇到“□□”型变压器时有：∆Φ∆∆Φ∆∆Φ∆123t t t=+。

二、习题归类 1. 常规类（一原一副，“□”型铁芯）例1. 如图1所示，理想变压器原副线圈匝数比为n n 1241：：=，原线圈回路中的电阻A 与原线圈回路中的负载电阻B 的阻值相等。

a 、b 端加一定交变电压后，两电阻的电功率之比P P A B ：＝___________，两电阻两端电压之比U U A B ：＝___________。

图1解析：此题很容易将变压器电阻A 消耗的功率当成原线圈的输入功率，并将a 、b 两端电压当成变压器原线圈的电压U 1。

从而得到错误答案为1：1，4：1。

实际上电阻A 消耗的功率并非变压器原线圈的输入功率，这是因为电阻A 串联在原线圈中，根据理想变压器的变流公式I I n n A B ==2114。

设A 、B 的电阻均为R ，再根据电功率公式可知P P I R I R A B A B =22=116；电阻A 两端的电压也并非原线圈的输入电压，电阻A 、B 两端电压也并非原线圈的输入电压，电阻A 、B 两端电压之比为U U I R I R A B A B ==14。

高三物理理想变压器试题答案及解析

高三物理理想变压器试题答案及解析1.如图是街头变压器通过降压给用户供电的示意图。

变压器的输入电压是市区电网的电压，假设负载变化时输入电压保持不变。

输出电压通过输电线输送给用户，两条输电线的总电阻用R表示，变阻器R代表用户用电器的总电阻，当用电器增加时，相当于R的值减小。

忽略变压器上的能量损失，不计电压表、电流表的内阻对电路的影响。

当用户的用电器增加时，下列说法正确的是A．电压表读数增大，电流表读数增大B．电压表读数减小，电流表读数增大C．电压表读数不变，电流表读数增大D．电压表读数不变，电流表读数减小【答案】 C【解析】试题分析: 理想变压器的输出电压是由输入电压和匝数比决定的，由于输入电压和匝数比不变，所以副线圈的输出的电压也不变，所以V的示数不变；当用电器增加时，相当于R的值减小，电路中的总的电阻减小，所以电流要变大，即副线圈中的电流示数变大，副线圈消耗的功率增大；由于变压器的输入的功率和输出的功率相等，由于副线圈的功率变大了，所以原线圈的输入的功率也要变大，因为输入的电压不变，所以输入的电流要变大，故C正确，A、B、D错误。

【考点】变压器的构造和原理2.如图是街头变压器通过降压给用户供电的示意图。

变压器的输入电压是市区电网的电压，假设负载变化时输入电压保持不变。

输出电压通过输电线输送给用户，两条输电线的总电阻用R表示，变阻器R代表用户用电器的总电阻，当用电器增加时，相当于R的值减小。

忽略变压器上的能量损失，不计电压表、电流表的内阻对电路的影响。

当用户的用电器增加时，下列说法正确的是A．电压表读数增大，电流表读数增大B．电压表读数减小，电流表读数增大C．电压表读数不变，电流表读数增大D．电压表读数不变，电流表读数减小【答案】C【解析】根据，由于匝数不变，电网电压不变，因此电压表示数不变，而用户消耗的功率增加，而输入电压不变，因此输入电流增加，电流表示数增加，C正确，ABD错误。

【考点】变压器，动态分析3.如图所示，图（a）中的变压器为理想变压器，其原线圈接到U＝220 V的交流电源上，副线圈与阻值为R1的电阻接成闭合电路；图（b）中阻值为R2的电阻直接接到电压为U＝220 V的交流电源上，结果发现R1与R2消耗的电功率恰好相等，则变压器原、副线圈的匝数之比为（）A．B．C．D．【答案】C【解析】图a中R1消耗的功率，图b中R2消耗的功率，由题意知，，代入数据解得，根据变压规律知原副线圈的匝数比为，故C正确；A、B、D错误。

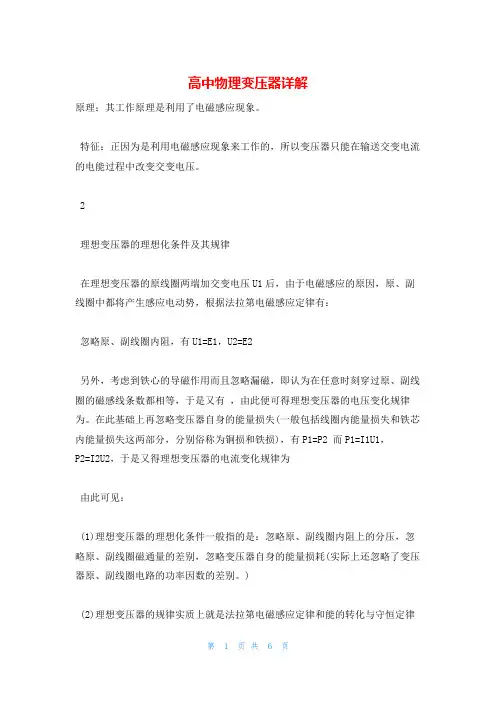

高中物理变压器详解

高中物理变压器详解原理：其工作原理是利用了电磁感应现象。

特征：正因为是利用电磁感应现象来工作的，所以变压器只能在输送交变电流的电能过程中改变交变电压。

2理想变压器的理想化条件及其规律在理想变压器的原线圈两端加交变电压U1后，由于电磁感应的原因，原、副线圈中都将产生感应电动势，根据法拉第电磁感应定律有：忽略原、副线圈内阻，有U1=E1，U2=E2另外，考虑到铁心的导磁作用而且忽略漏磁，即认为在任意时刻穿过原、副线圈的磁感线条数都相等，于是又有，由此便可得理想变压器的电压变化规律为。

在此基础上再忽略变压器自身的能量损失(一般包括线圈内能量损失和铁芯内能量损失这两部分，分别俗称为铜损和铁损)，有P1=P2 而P1=I1U1，P2=I2U2，于是又得理想变压器的电流变化规律为由此可见：(1)理想变压器的理想化条件一般指的是：忽略原、副线圈内阻上的分压，忽略原、副线圈磁通量的差别，忽略变压器自身的能量损耗(实际上还忽略了变压器原、副线圈电路的功率因数的差别。

)(2)理想变压器的规律实质上就是法拉第电磁感应定律和能的转化与守恒定律在上述理想条件下的新的表现形式。

3规律小结(1)熟记两个基本公式即对同一变压器的任意两个线圈，都有电压和匝数成正比。

②P入=P出，即无论有几个副线圈在工作，变压器的输入功率总等于所有输出功率之和。

(2)原副线圈中过每匝线圈通量的变化率相等(3)原副线圈中电流变化规律一样，电流的周期频率一样(4)公式中，原线圈中U1、I1代入有效值时，副线圈对应的U2、I2也是有效值，当原线圈中U1、I1为最大值或瞬时值时，副线圈中的U2、I2也对应最大值或瞬时值(5)需要特别引起注意的是：①只有当变压器只有一个副线圈工作时，才有：②变压器的输入功率由输出功率决定，往往用到：即在输入电压确定以后，输入功率和原线圈电压与副线圈匝数的平方成正比，与原线圈匝数的平方成反比，与副线圈电路的电阻值成反比。

式中的R表示负载电阻的阻值，而不是负载。

高三物理理想变压器试题答案及解析

高三物理理想变压器试题答案及解析1.如图所示，原、副线圈匝数比为l00：1的理想变压器，b是原线圈的中心抽头，电压表和电流表均为理想电表，从某时刻开始在原线圈c．d两端加上交变电压，其瞬时值表达式为=311sin314t（V），则A．当单刀双掷开关与a连接时，电压表的示数为3.IVB．单刀双掷开关与a连接，在滑动变阻器触头P向上移动的过程中，电压表和电流表的示数均变小C．当单刀双掷开关由a扳向b时，原线圈输入功率变小D．副线圈两端的电压频率为50Hz【答案】D【解析】当单刀双掷开关与a连接时，原线圈的电压的最大值为311V，根据电压与匝数成正比可知，所以副线圈的电压的最大值为3.11V，电压表的示数为电压的有效值，所以示数为V，A错误．若当单刀双掷开关由a扳向b时，理想变压器原、副线圈的匝数比由100：1变为50：1，所以输出的电压升高，电压表和电流表的示数均变大，B错误．若当单刀双掷开关由a扳向b 时，理想变压器原、副线圈的匝数比由100：1变为50：1，副线圈电压加倍，电阻不变，输出功率P=，所以输入功率等于输出功率变为原来的4倍，C错误．单刀双掷开关与a连接，当滑动变阻器触头P向上移动的过程中，滑动变阻器的电阻增大，电路的总电阻增大，由于电压是由变压器决定的，电压不变，所以电流变小，C错误．原线圈与副线圈两端的电压频率均为50Hz,D正确。

【考点】本题考查变压器的工作原理。

2.理想变压器上接有三个完全相同的灯泡，其中一个与该变压器的原线圈串联后接入交流电源，另外两个并联后接在副线圈两端，已知三个灯泡均正常发光。

该变压器原、副线圈的匝数之比为A．1∶2B．2∶1C．2∶3D．3∶2【答案】B【解析】三个灯泡都相同，并且都正常发光，可知三个灯泡此时的电流都相同，即原线圈中的电流是副线圈中电流的一半，由和可知，该变压器原、副线圈的匝数之比为2∶1，B正确。

【考点】理想变压器的电流与匝数的关系3.如图所示，一理想变压器原线圈匝数为n1=1000匝，副线圈匝数为n2=200匝，将原线圈接在u=220sin100πt（V）的交流电压上，副线圈上电阻R和理想交流电压表并联接入电路，现在A、B两点间接人不同的电子元件，则下列说法正确的是A．在A、B两点间串联一只电阻R，穿过铁芯的磁通量的最大变化率为0．2 Wb/sB．在A、B两点间接入理想二极管，电压表读数约为31VC．在A、B两点间接人一只电容器，如果只缓慢提高交流电频率，电压表读数将缓慢增大D．在A、B两点间接入一只电感线圈，如果只缓慢提高交流电频率，电阻R消耗电功率将缓慢增大【答案】BC【解析】在A、B两点间串联一只电阻R，输入电压最大值为220V≈311V，故平均每匝电压为0.311V，故磁通量的最大变化率为0.311Wb/s，A错误；输入电压有效值为220V，根据，故输出电压为44V；在A、B两点间接入理想二极管，会过滤掉负半周电流，设电压表读数为U，则根据有效值定义，有得：U＝≈31V，B正确；在A、B两点间接入一只电容器，只提高交流电频率，电容器容抗减小，R分得的电压增加，电压表读数增加，C 正确；在A、B两点间接入一只电感线圈，只提高交流电频率，感抗增加，R分得的电压减小，电压表读数减小，D错误。

高二物理变压器·典型例题解析

变压器·典型例题解析【*例1】一只电阻、一只电容器、一只电感线圈并联后接入手摇交流发电机的输出端．摇动频率不断增加，则通过它们的电流I R、I C、I L如何改变[ ] A．I R不变、I C增大、I L减小B．I R增大、I C增大、I L减小C．I R增大、I C增大、I L不变D．I R不变、I C增大、I L不变解答：应选C．点拨：手摇发电机的磁场、线圈形状和匝数都是不变的，输出电压与频率成正比．纯电阻电路中，电阻R与频率无关，I R＝U/R，所以I R与频率成正比；纯电容电路中，容抗X C＝1/2πfC，I C＝U/X C＝2πfCU，与频率的二次方成正比；纯电感电路中，X L＝2πfL，I L＝U/X L＝U/2πfL，与频率无关．【例2】图18－17为理想变压器，它的初级线圈接在交流电源上，次级线圈接在一个标有“12V 100W”的灯泡上．已知变压器初、次级线圈匝数之比为18∶1，那么灯泡正常工作时，图中的电压表读数为________V，电流表读数为________A．解答：由公式U1/U2＝n1/n2，得U1＝U2n1/n2＝216(V)；因理想变压器的初、次级功率相等，所以I1＝P1/U1＝P2/U2＝0.46(A)即电压表、电流表读数分别为216V、0.46A．点拨：分析理想变压器问题时应注意正确应用电压关系和电流关系、特别是初、次级功率相等的关系．【例3】如图18－18所示，甲、乙两电路是电容器的两种不同的接法，它们各在什么条件下采用？应怎样选择电容器？点拨：关键是注意容抗与交流电的频率成反比．甲应是电容较大的电容器，乙应是电容较小的电容器．参考答案甲是电容较大的电容器通交流，阻直流、乙是电容较小的电容器通直流，去掉交流．【例4】如图18－19所示，理想变压器的两个次级线圈分别接有“24V 12W”、“12V 24W”的灯泡，且都正常发光，求当开关断开和闭合时，通过初级线圈的电流之比．点拨：关键是初、次级功率始终相等．参考答案：1∶3．跟踪反馈1．如图18－20所示，一平行板电容器与一个灯泡串联，接到交流电源上，灯泡正常发光，下列哪种情况可使灯泡变暗[ ] A．在电容器两极间插入电介质B．将电容器两板间的距离增大C．错开电容器两极的正对面积D．在电容器两极间插入金属板(不碰及极板)2．关于电子电路中的扼流圈，下列说法正确的是[ ] A．扼流圈是利用电感线圈对交流的阻碍作用来工作的B．高频扼流圈的作用是允许低频交流通过，而阻碍高频交流通过C．低频扼流圈的作用是不仅要阻碍高频交流通过，还要阻碍低频交流通过D．高频扼流圈的电感比低频扼流圈的电感大3．变压器原线圈1400匝，副线圈700匝，并接有电阻R，当变压器工作时原副线圈中[ ] A．电流频率之比为2∶1B．功率之比为2∶1C．电流之比为2∶1D．电压之比为2∶14．如图18－21用理想变压器给变阻器R供电，设输入交变电压不变．当变阻器R上的滑动触头P向上移动时，图中四只电表的示数和输入功率P变化情况是：V1________，V2________，A1________，A2________，P________．参考答案1．B、C，2．A、B、C，3．D，4．不变、不变、变小、变小、变小。

高中物理【变压器远距离输电】典型题(带解析)

高中物理【变压器远距离输电】典型题 1．如图所示，半径为L ＝1 m 的金属圆环，其半径Oa 是铜棒，两者电阻均不计且接触良好．今让Oa 以圆心O 为轴，以角速度ω＝10 rad/s 匀速转动，圆环处于垂直于环面、磁感应强度为B ＝2 T 的匀强磁场中．从圆心O 引出导线，从圆环上接出导线，并接到匝数比为n 1∶n 2＝1∶4的理想变压器原线圈两端．则接在副线圈两端的理想电压表的示数为( )A ．40 VB ．20 VC ．80 VD ．0解析：选D ．由于Oa 以圆心O 为轴，以角速度ω＝10 rad/s 匀速转动，产生恒定的感应电动势，变压器铁芯中磁通量不变，接在副线圈两端的理想电压表的示数为0，选项D 正确．2.在如图所示的电路中，理想变压器原、副线圈的匝数比n 1∶n 2＝22∶1，原线圈接u 1＝2202sin 100πt (V)的交变电流，电阻R ＝10 Ω，电流表、电压表均为理想电表，则( )A ．电压表的读数为10 2 VB ．电流表的读数为22 AC ．电阻R 消耗的功率为10 2 WD ．变压器的输入功率为10 W解析：选D ．输入电压的有效值为U 1＝E m 2＝220 V ，根据U 1U 2＝n 1n 2得U 2＝n 2n 1U 1＝10 V ，故选项A 错误；电流表的示数为I 2＝U 2R＝1 A ，故选项B 错误；电阻消耗的功率为P 2＝U 2I 2＝10 W ，故选项C 错误；理想变压器的输入电功率等于副线圈回路负载消耗功率，故选项D 正确．3.如图所示，理想变压器原、副线圈中分别接有电阻R 1、R 2，R 1＝R 2＝10 Ω，原、副线圈的匝数之比n 1∶n 2＝2∶1，R 2两端电压为10 V ，则R 1两端的电压为( )A ．5 VB ．10 VC ．15 VD ．20 V解析：选A ．设R 1两端的电压为U R 1，原、副线圈回路中电流分别为I 1、I 2，由理想变压器的电流关系I 1∶I 2＝n 2∶n 1，而I 1＝U R 1R 1，I 2＝U 2R 2，联立以上三式并代入数据得U R 1＝5 V ，所以选项A 正确．4.自耦变压器铁芯上只绕有一个线圈，原、副线圈都只取该线圈的某部分．一升压式自耦调压变压器的电路如图所示，其副线圈匝数可调．已知变压器线圈总匝数为1 900匝；原线圈为1 100匝，接在有效值为220 V 的交流电源上．当变压器输出电压调至最大时，负载R 上的功率为2.0 kW.设此时原线圈中电流有效值为I 1，负载两端电压的有效值为U 2，且变压器是理想的，则U 2和I 1分别约为( )A ．380 V 和5.3 AB ．380 V 和9.1 AC ．240 V 和5.3 AD ．240 V 和9.1 A解析：选B ．当变压器输出电压调至最大时，由U 1U 2＝n 1n 2得U 2＝n 2n 1U 1＝1 9001 100×220 V ＝380 V ，由P 1＝P 2，P 1＝U 1I 1，P 2＝U 2I 2，得I 1＝P 2U 1＝2 000220A ＝9.1 A ，选项B 正确． 5．如图为远距离输电示意图，两变压器均为理想变压器，升压变压器T 的原、副线圈匝数分别为n 1、n 2，在T 的原线圈两端接入一电压u ＝U m sin ωt 的交流电源，若输送电功率为P ，输电线的总电阻为2r ，不考虑其他因素的影响，则输电线上损失的电功率为( )A ．⎝⎛⎭⎫n 1n 2U 2m 4rB ．⎝⎛⎭⎫n 2n 1U 2m 4r C ．4⎝⎛⎭⎫n 1n 22⎝⎛⎭⎫P U m 2r D ．4⎝⎛⎭⎫n 2n 12⎝⎛⎭⎫P U m 2r解析：选C ．升压变压器T 的原线圈两端电压的有效值为U 1＝U m 2；由变压关系可得U 1U 2＝n 1n 2，则U 2＝n 2U m 2n 1；因为输送电功率为P ，输电线中的电流为I 2＝P U 2＝2n 1P n 2U m ，则输电线上损失的电功率为ΔP ＝I 22(2r )＝4n 21P 2rn 22U 2m，故选项C 正确． 6.如图所示，理想变压器的原线圈接在u ＝2202·sin 100πt (V)的交流电源上，副线圈接有R ＝55 Ω的负载电阻，原、副线圈匝数之比为2∶1，电流表、电压表均为理想电表．下列说法正确的是( )A ．原线圈的输入功率为220 2 WB ．电流表的读数为1 AC ．电压表的读数为110 2 VD ．副线圈输出交流电的周期为50 s解析：选B ．由交流电压的表达式可知，原线圈两端所加的电压最大值为220 2 V ，故有效值为U 1＝220 V ，由U 1U 2＝n 1n 2，故副线圈电压的有效值为U 2＝110 V ，故输出功率P 2＝U 22R＝220 W ，再由输入功率等于输出功率知，P 1＝P 2＝220 W ，A 项错误；根据欧姆定律知，I 2＝U 2R ＝2 A ，由I 1I 2＝n 2n 1，得I 1＝1 A ，故电流表读数为1 A ，所以B 项正确；电压表的读数为有效值，即U 2＝110 V ，C 项错误；由交流电压的表达式可知，ω＝100π rad/s ，又T ＝2πω，解得T ＝0.02 s ，所以D 项错误．7．(多选)如图甲所示的电路中，理想变压器原、副线圈匝数比为20∶1，图中电表均为理想电表，R 为光敏电阻(其阻值随光强增大而减小)，L 1和L 2是两个完全相同的灯泡．原线圈接入如图乙所示的正弦交流电压u ，下列说法正确的是( )A ．交流电压的频率为50 HzB ．电压表的示数为11 VC ．当照射R 的光强增大时，电流表的示数变大D ．若L 1的灯丝烧断后，电压表的示数会变小解析：ABC ．由题图乙可知交流电压周期T ＝0.02 s ，所以频率为f ＝1T＝50 Hz ，故A 正确；原线圈接入电压的最大值是220 2 V ，所以原线圈接入电压的有效值是U ＝220 V ，理想变压器原、副线圈匝数比为20∶1，所以副线圈两端电压是11 V ，所以电压表的示数为11 V ，故B 正确；R 阻值随光强增大而减小，根据I ＝U R知副线圈电流增加，副线圈输出功率增加，根据能量守恒定律，可知原线圈输入功率也增加，原线圈电流增加，所以电流表的示数变大，故C 正确；当L 1的灯丝烧断后，变压器的输入电压不变，根据变压比公式，输出电压也不变，故电压表读数不变，故D 错误．8．如图甲所示电路中，L 1、L 2、L 3为三只“6 V 3 W ”的灯泡，变压器为理想变压器．各电表均为理想电表．当ab 端接如图乙所示的交变电压时，三只灯泡均正常发光．下列说法正确的是( )A ．变压器原副线圈的匝数比为1∶2B ．副线圈两端输出的交流电频率为50 HzC ．电流表的示数为0.5 AD ．电压表的示数为18 V解析：选B ．灯泡正常发光时的电流I 0＝36A ＝0.5 A ，则副线圈中电流I 2＝2I 0，而原线圈中电流I 1＝I 0，则变压器原副线圈的匝数比n 1∶n 2＝I 2∶I 1＝2∶1，选项A 错误；由乙图可知交流电的周期T ＝0.02 s ，则频率f ＝1T＝50 Hz ，变压器不改变交流电的频率，选项B 正确；电流表的示数I A ＝I 2＝2I 0＝1 A ，选项C 错误；因灯泡正常发光，则副线圈的两端电压U 2＝6 V ，则原线圈两端电压U 1＝n 1n 2U 2＝12 V ，电压表示数为12 V ，选项D 错误． 9．如图甲所示，矩形金属线框绕与磁感线垂直的转轴在匀强磁场中匀速转动，输出交流电的电动势图象如图乙所示，经原、副线圈的匝数比为1∶10的理想变压器给一个灯泡供电如图丙所示，副线圈电路中灯泡额定功率为22 W ．现闭合开关，灯泡正常发光．则( )A ．t ＝0.01 s 时刻穿过线框回路的磁通量为零B ．交流发电机的转速为100 r/sC ．变压器原线圈中电流表示数为1 AD ．灯泡的额定电压为220 2 V解析：选C ．由图乙可知，当t ＝0.01 s 时，感应电动势为零，则此时穿过线框回路的磁通量最大，故选项A 错误；由图乙可知，交流电的周期为0.02 s ，则转速为n ＝1T＝50 r/s ，故选项B 错误；原线圈输入电压有效值为22 V ，则副线圈的电压为22×10 V ＝220 V ；由P＝UI 可知，副线圈电流I 2＝P U ＝22220 A ＝0.1 A ，则由I 1I 2＝n 2n 1求得I 1＝1 A ，故选项C 正确；灯泡正常发光，故额定电压为220 V ，故选项D 错误．10. (多选)如图所示，矩形线圈abcd 与理想变压器原线圈组成闭合电路．线圈在有界匀强磁场中绕垂直于磁场的bc 边匀速转动，磁场只分布在bc 边的左侧，磁感应强度大小为B ，线圈面积为S ，转动角速度为ω，匝数为N ，线圈电阻不计．下列说法正确的是( )A ．将原线圈抽头P 向上滑动时，灯泡变暗B ．电容器的电容C 变大时，灯泡变暗C ．图示位置时，矩形线圈中瞬时感应电动势最大D ．若线圈abcd 转动的角速度变为2ω，则变压器原线圈电压的有效值为NBS ω解析：选AD ．在图中将原线圈抽头P 向上滑动时，原线圈的匝数变大，故输出的电压变小，灯泡变暗，选项A 正确；电容器的电容C 变大时，电容器对电流的阻碍作用变小，故灯泡变亮，选项B 错误；图示位置时，线圈位于中性面位置，故矩形线圈中瞬时感应电动势最小，选项C 错误；若线圈abcd 转动的角速度变为2ω，且线圈转动一周只有半周产生感应电压，在这半周中，电压的最大值是2NBS ω，设变压器原线圈电压的有效值为U ，则(2NBS ω)2R ·T 2＝U 2R·T ，即U ＝NBS ω，选项D 正确．11．(多选)国家电网公司推进智能电网推广项目建设，拟新建智能变电站1 400座．变电站起变换电压作用的设备是变压器，如图所示，理想变压器原线圈输入电压u ＝2002·sin (100πt )V ，电压表、电流表都为理想电表．下列判断正确的是( )A ．输入电压有效值为200 V ，电流频率为50 HzB ．S 打到a 处，当变阻器的滑片向下滑动时，两电压表的示数都增大C ．S 打到a 处，当变阻器的滑片向下滑动时，两电流表的示数都减小D ．若变阻器的滑片不动，S 由a 处打到b 处，电压表V 2和电流表A 1的示数都减小解析：选AD ．输入电压的最大值U 1m ＝200 2 V ，有效值U 1＝20022V ＝200 V ，由瞬时值表达式知，角速度ω＝100π rad/s ，频率f ＝ω2π＝100π2πHz ＝50 Hz ，故A 正确；S 打到a 处，滑片向下滑动，原线圈电压不变，原、副线圈匝数比不变，副线圈电压不变，副线圈电阻减小，电流增大，电流表A 2示数增大，故B 、C 错误；若变阻器的滑片不动，S 由a 处打到b 处，副线圈匝数减少，输入电压不变，输出电压减小，电压表V 2示数减小，输出功率P 2＝U 22R减小，根据输入功率等于输出功率，P 1＝U 1I 1减小，U 1不变，则I 1减小，即电流表A 1的示数减小，故D 正确．12．教学用发电机能够产生正弦式交变电流．利用该发电机(内阻可忽略)通过理想变压器向定值电阻R 供电，电路如图所示，理想交流电流表A 、理想交流电压表V 的读数分别为I 、U ，R 消耗的功率为P .若发电机线圈的转速变为原来的12，则( )A ．R 消耗的功率变为12P B ．电压表V 的读数变为12U C ．电流表A 的读数变为2ID ．通过R 的交变电流频率不变解析：选B ．发电机线圈的转速变为原来的12时，电动势的最大值、有效值均变为原来的12，所以电压表的读数变为原来的12，B 正确；R 两端的电压变为原来的12，根据P ＝U 2R 可知，R 消耗的功率变为原来的14，A 错误；由于输出功率变为原来的14，电压减小到一半，根据P ＝UI 可知，电流变为原来的12，电流表的读数变为原来的12，C 错误；由于转速变为原来的12，则交变电流的频率变为原来的12，D 错误． 13．如图所示，为了浴室用电安全，某同学用理想变压器给浴室降压供电，理想变压器原、副线圈匝数比为5∶1，原线圈输入交变电压u ＝311sin (100πt ) V ．已知照明灯额定功率为44 W ，排气扇电动机内阻为1 Ω，电流表示数为2 A ，各用电器均正常工作，电表均为理想表．则( )A ．电压表示数为62 VB ．变压器的输入功率为186 WC ．排气扇输出功率为43 WD ．保险丝熔断电流不得低于2 A解析：选C ．原线圈输入电压最大值为U m ＝311 V ，原线圈输入电压为U 1＝220 V ，根据变压器变压公式，U 1∶U 2＝5∶1，可知副线圈输出电压U 2＝44 V ，选项A 错误；变压器的输出功率为P 出＝U 2I 2＝44×2 W ＝88 W ，根据变压器输入功率等于输出功率，可知变压器输入功率为P 入＝88 W ，选项B 错误；由P 出＝P 灯＋P ＝44 W ＋P ＝88 W 可得，P ＝44 W ，照明灯中电流I 灯＝P 灯U 2＝1 A ，排气扇中电流I ＝I 2－I 灯＝1 A ，排气扇内阻发热功率为P 内＝I 2r ＝1 W ，由P ＝P 内＋P 出′可得排气扇输出功率为P 出′＝43 W ，选项C 正确；由P 入＝U 1I 1，解得保险丝中电流I 1＝0.4 A ，即保险丝熔断电流不得低于0.4 A ，选项D 错误．14．(多选)如图，一理想变压器原、副线圈的匝数分别为n 1、n 2.原线圈通过一理想电流表A 接正弦交流电源，一个二极管和阻值为R 的负载电阻串联后接到副线圈的两端．假设该二极管的正向电阻为零，反向电阻为无穷大．用交流电压表测得a 、b 端和c 、d 端的电压分别为U a b 和U c d ，则( )A ．U a b ∶U c d ＝n 1∶n 2B ．增大负载电阻的阻值R ，电流表的读数变小C ．负载电阻的阻值越小，cd 间的电压U c d 越大D ．将二极管短路，电流表的读数加倍解析：选BD ．变压器的变压比U 1U 2＝n 1n 2，其中U 1、U 2是变压器原、副线圈两端的电压．U 1＝U a b ，由于二极管的单向导电特性，U c d ≠U 2，选项A 错误；增大负载电阻R 的阻值，负载的电功率减小，由于P 入＝P 出，且P 入＝I 1U a b ，所以原线圈上的电流I 1减小，即电流表的读数变小，选项B 正确； c 、d 端的电压由输入电压U a b 决定，负载电阻R 的阻值变小时，U c d 不变，选项C 错误；根据变压器上的能量关系有E 输入＝E 输出，在一个周期T 的时间内，二极管未短路时有U a b I 1T ＝U 2R ·T 2＋0(U 为副线圈两端的电压)，二极管短路时有U a b I 2T ＝U 2RT ，由以上两式得I 2＝2I 1，选项D 正确．。

高中物理变压器 (提纲、例题、练习、解析)

变压器【学习目标】1．知道原线圈（初级线圈）、副线圈（次级线圈）的概念。

2．知道理想变压器的概念，记住电压与匝数的关系。

3．知道升压变压器、降压变压器概念。

4．会用1122U n U n =及1122I U I U =（理想变压器无能量损失）解题。

5．知道电能输送的基本要求及电网供电的优点。

6．分析论证：为什么在电能的输送过程中要采用高压输电。

7．会计算电能输送的有关问题。

8．了解科学技术与社会的关系。

【要点梳理】要点一、变压器的原理1．构造：变压器由一个闭合的铁芯、原线圈和副线圈组成，两个线圈都是由绝缘导线绕制而成的，铁芯由涂有绝缘漆的硅钢片叠合而成。

是用来改变交流电压的装置（单相变压器的构造示意图及电路图中的符号分别如图甲、乙所示）。

2．工作原理变压器的变压原理是电磁感应。

如图所示，当原线圈上加交流电压U 时，原线圈中就有交变电流，它在铁芯中产生交变的磁通量，在原、副线圈中都要产生感应电动势。

如果副线圈是闭合的，则副线圈中将产生交变的感应电流，它也在铁芯中产生交变磁通量，在原、副线圈中同样要引起感应电动势。

由于这种互相感应的互感现象，原、副线圈间虽然不相连，电能却可以通过磁场从原线圈传递到副线圈。

其能量转换方式为：原线圈电能→磁场能→副线圈电能。

要点诠释：（1）在变压器原副线圈中由于有交变电流而发生互相感应的现象，叫做互感现象。

（2）互感现象是变压器工作的基础：变压器通过闭合铁芯，利用互感现象实现了电能向磁场能再到电能的转化。

（3）变压器是依据电磁感应工作的，因此只能工作在交流电路中，如果变压器接入直流电路，原线圈中的电流不变，在铁芯中不引起磁通量的变化，没有互感现象出现，变压器起不到变压作用。

要点二、理想变压器的规律 1．理想变压器没有漏磁（磁通量全部集中在铁芯内）和发热损失（原、副线圈及铁芯上的电流的热效应不计）的变压器，即没有能量损失的变压器叫做理想变压器。

要点诠释：（1）因为理想变压器不计一切电磁能量损失，因此，理想变压器的输入功率等于输出功率。

高中物理高频考点《理想变压器问题分析与强化训练》(附详细参考答案)

理想变压器问题分析与强化训练（附详细参考答案）一、理想变压器问题分析及例题讲解：1．构造：如图所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的。

（1）原线圈：与交流电源连接的线圈，也叫初级线圈。

（2）副线圈：与负载连接的线圈，也叫次级线圈。

2．原理：电流磁效应、电磁感应。

3．基本关系式：（1）功率关系：P 入＝P 出；（2）电压关系：U 1n 1＝U 2n 2；有多个副线圈时U 1n 1＝U 2n 2＝U 3n 3＝….；（3）电流关系：只有一个副线圈时I 1I 2＝n 2n 1。

由P 入＝P 出及P ＝UI 推出有多个副线圈时，U 1I 1＝U 2I 2＋U 3I 3＋…＋U n I n 。

4．理想变压器的规律当变压器有多个副线圈时，5．关于理想变压器的四点说明：（1）变压器不能改变直流电压。

（2）变压器只能改变交变电流的电压和电流，不能改变交变电流的频率。

（3）理想变压器本身不消耗能量。

（4）理想变压器基本关系中的U1、U2、I1、I2均为有效值。

【题1】如图所示，理想变压器的原线圈接入u＝11 000 2sin 100πt（V）的交变电压，副线圈通过电阻r＝6Ω的导线对“220 V，880 W”的电器R L供电，该电器正常工作．由此可知（）A．原、副线圈的匝数比为50∶1 B．交变电压的频率为100 HzC．副线圈中电流的有效值为4 A D．变压器的输入功率为880 W【答案】C【题2】（多选）如图，一理想变压器原、副线圈匝数分别为n1、n2。

原线圈通过一理想电流表接正弦交流电源，一个二极管和阻值为R的负载电阻串联后接到副线圈两端。

假设该二极管正向电阻为零，反向电阻为无穷大。

用交流电压表测得a、b端和c、d端的电压分别为U ab和U cd，则（）A ．U ab ：U cd ＝n 1：n 2B ．增大负载电阻的阻值R ，电流表的读数变小C ．负载电阻的阻值越小，cd 间的电压U cd 越大D ．将二极管短路，电流表的读数加倍【答案】BD【解析】若变压器初级电压为U ab ，则次级电压为U 2＝n 2n 1U ab ；由于二极管的单向导电性使得副线圈中的反向电流为零，由有效值的定义可得U 2cd R T ＝U 22R ·T 2解得U cd ＝22U 2，故U abU cd ＝2n 1n 2，选项A 错误；增大负载的阻值R ，则变压器次级电流减小，则初级电流也减小，即电流表的读数减小，选项B 正确；cd 间的电压由变压器的初级电压决定，与负载电阻R 的大小无关，选项C 错误；若二极管短路则U cd ′＝U 2＝2U cd ，故此时R 消耗的功率P′＝U cd ′2R 为原来的2倍，则次级电流会加倍，则初级电流也加倍，选项D 正确。

2025高考物理总复习变压器典型问题分析

D.U1增大,U2不变
解析当环境光照强度增加时,光敏电阻的阻值减小,副线圈的总电阻减小,
2
副线圈两端的电压不变,由P= 可知,副线圈的功率增大,变压器为理想变
总
压器,所以变压器输入功率增大,A错误。副线圈中R与R0串联,电压表V2测
副线圈总电压,总电压不变,故U2不变,电压表V1测电阻R两端的电压,电压
比为k,所接电源为有效值恒定的正弦式交流电压,且不计电源内阻。原线
圈接有定值电阻R0,副线圈接有定值电阻R1、R3以及滑动变阻器R2,四个理
想交流电表的连接如图所示。现将R2的滑片向下滑动少许,电表的示数变
化量的绝对值分别为ΔU1、ΔU2、ΔI1、ΔI2,则下列说法正确的是( D )
A.电压表V2的示数减小,
为2,若原线圈的电流为I,则副线圈的电流为2I,根据欧姆定律可得副线圈两
端的电压有效值为U2=2IR1,则变压器原线圈两端的电压有效值为
0
U1=2U2=4IR1,设输入电压有效值为U0,则U0=4IR1+IR2,可得 I=41 +2 。P2
向左缓慢滑动的过程中,R2减小,I变大,而U1=4IR1,可知变压器原线圈两端
A.保持P1位置不变,P2向左缓慢滑动的过程中,I减小,U不变
B.保持P1位置不变,P2向左缓慢滑动的过程中,R1消耗的功率增大
C.保持P2位置不变,P1向下缓慢滑动的过程中,I减小,U增大
D.保持P2位置不变,P1向下缓慢滑动的过程中,R1消耗的功率减小
解析保持P1位置不变,由题意可知,变压器接入电路中原、副线圈的匝数比
初级线圈接电压为U的交流电源,电路中R0为光敏电阻(阻值随光照强度的
增加而减小),R为定值电阻。刚开始光敏电阻R0<R,理想电压表V1、V2、

变压器练习题及答案解析

1．(2011年济南高二检测)理想变压器原、副线圈匝数比为10∶1，以下说法中正确的是( )A ．穿过原、副线圈每一匝磁通量之比是10∶1B ．穿过原、副线圈每一匝磁通量的变化率相等C ．原、副线圈每一匝产生的电动势瞬时值之比为10∶1D ．正常工作时原、副线圈的输入、输出功率之比为1∶1解析：选BD.对理想变压器，B 选项认为无磁通量损漏，因而穿过两个线圈的磁通量相同，磁通量变化率相同，因而每匝线圈产生的感应电动势相等，才导致电压与匝数成正比；D 选项可以认为忽略热损耗，故输入功率等于输出功率．2．(2011年包头高二检测)理想变压器正常工作时，若增加接在副线圈两端的负载，则( )A ．副线圈中电流增大B ．副线圈输出的电功率减小C ．原线圈中电流不变D ．原线圈输入的电功率增大解析：选AD.由于U 1、U 2不变，负载增加，用电器的总电阻减小，由I 2＝U 2R知I 2增大，A 对C 错．由P ＝UI 解得P 2＝U 2I 2，所以P 2增大，P 1增大，B 错D 对．3．如图5－4－9所示为理想变压器．原线圈的匝数为1000匝，两个副线圈n 2＝50匝，n 3＝100 匝，L 1是“6 V 2 W”的小灯泡．L 2是“12 V 4 W”的小灯泡，当n 1接上交变电压时，L 1、L 2都正常发光，那么原线圈中的电流为( )图5－4－9A AA A解析：选出＝2 W ＋4 W ＝6 W ，由P 入＝P 出，得I 1U 1＝6 W ，又U 1U 2＝n 1n 2，所以U 1＝n 1n 2U 2＝100050×6 V ＝120 V ，所以I 1＝6120 A ＝120A ．故正确答案为C. 4.如图5－4－10所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L 1和L 2，输电线的等效电阻为R .开始时，开关S 断开．当S 接通时，以下说法中正确的是( )图5－4－10A ．副线圈两端M 、N 的输出电压减小B ．副线圈输电线等效电阻R 上的电压增大C ．通过灯泡L 1的电流减小D ．原线圈中的电流增大解析：选BCD.由于输入电压不变，所以当S 接通时，理想变压器副线圈M 、N 两端输出电压不变．并联灯泡L 2，总电阻变小，由欧姆定律知，流过R 的电流增大，电阻上的电压U R ＝IR 增大．副线圈输出电流增大，根据输入功率等于输出功率I 1U 1＝I 2U 2得，I 2增大，原线圈输入电流I 1也增大．U MN 不变，U R 变大，所以U L1变小，流过灯泡L 1的电流减小．5．如图5－4－11所示，一个变压器(可视为理想变压器)的原线圈接在220 V 的市电上，向额定电压为×104 V 的霓虹灯供电，使它正常发光，为了安全，需在原线圈回路中接入熔断器，使副线圈电路中电流超过12 mA`时，熔丝就熔断．图5－4－11(1)熔丝的熔断电流是多大？(2)当副线圈电路中电流为10 mA 时，变压器的输入功率是多大？解析：(1)设原、副线圈上的电压、电流分别为U 1、U 2、I 1、I 2，根据理想变压器的输入功率等于输出功率，有U 1I 1＝U 2I 2，当I 2＝12 mA 时，I 1即为熔断电流，代入数据得I 1＝ A.(2)设副线圈中的电流为I ′2＝10 mA 时，变压器的输入功率为P 1，根据理想变压器的输入功率等于输出功率，有P 1＝I ′2U 2，代入数据，得P 1＝180 W.答案：(1) A (2)180 W一、选择题1．对理想变压器可作出的判断是( )A ．高压线圈匝数多、电流大、导线粗B ．低压线圈匝数少、电流小、导线细C ．高压线圈匝数多、电流大、导线细D ．低压线圈匝数少、电流大、导线粗解析：选D.由变压规律U 1U 2＝n 1n 2高压线圈匝数多，由变流规律I 1I 2＝n 2n 1，匝数多的电流小，导线细；匝数少的电流大，导线粗，故选D.2．一台理想变压器的副线圈有100 匝，输出电压为10 V ，则铁芯中磁通量的变化率的最大值为( )A ．10 Wb/sB ． Wb/sC ． Wb/sD ． Wb/s解析：选C.由E ＝n ·ΔΦΔt知 ΔΦΔt ＝1n E m ＝1100×10 2 Wb/s ＝ Wb/s. 3．(2010年高考重庆卷)一输入电压为220 V ，输出电压为36 V 的变压器副线圈烧坏．为获知此变压器原、副线圈匝数，某同学拆下烧坏的副线圈，用绝缘导线在铁芯上新绕了5匝线圈．如图5－4－12所示，然后将原线圈接到220 V 交流电源上，测得新绕线圈的端电压为1 V ，按理想变压器分析，该变压器烧坏前的原、副线圈匝数分别为( )图5－4－12A ．1100,360B ．1100,180C ．2200,180D ．2200,360解析：选B.对新绕线圈的理想变压器，根据变压比公式得n 1＝n 3U 1U 3＝5×2201＝1100，同理，变压器烧坏前，n 2＝n 1U 2U 1＝1100×36220＝180，B 正确． 4．如图5－4－13所示，MN 和PQ 为两光滑的电阻不计的水平金属导轨，N 、Q 接理想变压器，理想变压器的输出端接电阻元件R 、电容元件C ，导轨上垂直放置一金属棒ab .今在水平导轨部分加一竖直向上的匀强磁场，则下列说法中正确的是(I R 、I c 均为有效值)( )图5－4－13A ．若ab 棒匀速运动，则I R ≠ 0，I c ＝0B ．若ab 棒匀速运动，则I R ＝0，I c ＝0C ．若ab 棒在某一中心位置两侧做往复运动，则I R ≠ 0，I c ≠ 0D ．若ab 棒做匀加速运动，则I R ≠ 0，I c ＝0解析：选匀速切割时产生恒定电动势，原线圈中有稳恒电流，副线圈不产生电磁感应现象，故副线圈电流为零，A 错，B 正确；若ab 棒在某一中心位置两侧做往复运动，原线圈中产生周期性变化的电流，副线圈产生电磁感应现象，副线圈电流不为零，电容器进行充放电，故C 正确；当ab 匀加速运动时，产生的电动势均匀增加，原线圈中电流均匀增加，产生的磁场均匀增强，副线圈中产生稳定的感应电动势，副线圈两端电压不变，因而电容器不会充放电．故D 选项也正确．5．(2011年湛江市模拟)如图5－4－14所示，理想变压器原、副线圈匝数之比为20∶1，原线圈接正弦式交流电源，副线圈接入“220 V,60 W”灯泡一只，且灯泡正常发光．则( )图5－4－14A ．电流表的示数为32220A B ．电源输出功率为1200 WC ．电流表的示数为3220A D ．原线圈两端电压为11 V解析：选C.副线圈电压U 2＝220 V ，电流I 2＝P U 2＝311 A ，则原线圈两端电压U 1＝201×U 2＝4 400 V ，电流I 1＝120×I 2＝3220 A ，所以电流表示数为3220A ，选项A 、D 错误，C 正确．电源输出功率为60 W ，选项B 错误．6．(2011年湛江高二检测)有一理想变压器的原线圈连接一只交流电流表，副线圈接入电路的匝数可以通过滑动触头Q 调节，如图5－4－15所示，在副线圈两输出端连接了定值电阻R 0和滑动变阻器R ，在原线圈上加一电压为U 的交流电，则( )图5－4－15A ．保持Q 的位置不动，将P 向上滑动时，电流表的读数变大B ．保持Q 的位置不动，将P 向上滑动时，电流表的读数变小C ．保持P 的位置不动，将Q 向上滑动时，电流表的读数变大D ．保持P 的位置不动，将Q 向上滑动时，电流表的读数变小解析：选BC.保持Q 的位置不动，副线圈匝数不变，由U 1U 2＝n 1n 2知U 2不变，当P 向上滑动时，由I 2＝U 2R 0＋R 知I 2减小，故电流表的读数变小，B 正确，A 错误；保持P 的位置不动，将Q 向上滑动时，副线圈的匝数增多，由U 1U 2＝n 1n 2知，U 2增大，由I 2＝U 2R ＋R 0知I 2增大，故I 1增大，C 正确，D 错误．7.(2011年芜湖高二检测)如图5－4－16，电路中有四个完全相同的灯泡，额定电压均为U ，变压器为理想变压器，现在四个灯泡都正常发光，则变压器的匝数比n 1∶n 2和电源电压U 1分别为( )图5－4－16A ．1∶2 2UB ．1∶2 4UC ．2∶1 4UD ．2∶1 2U解析：选C.设灯泡正常发光时的电流为I ，则I 1＝I ，I 2＝2I .由n 1n 2＝I 2I 1得n 1n 2＝21.由U 1′U 2＝n 1n 2得U 1′＝n 1n 2U 2＝2U .故U 1＝4U ，C 正确． 8．如图5－4－17甲、乙是配电房中的互感器和电表的接线图，下列说法中正确的是( )图5－4－17A ．线圈匝数n 1＜n 2，n 3＜n 4B ．线圈匝数n 1＞n 2，n 3＜n 4C ．甲图中的电表是电压表，输出端不可以短路D ．乙图中的电表是电流表，输出端不可以断路解析：选BCD.甲图中原线圈并联在电路中，应为电压互感器，为降压变压器，n 1＞n 2，甲图中的电表为电压表；乙图中原线圈串联在电路中，为电流互感器，是升压变压器，n 3＜n 4，乙图中电表为电流表，故选项B 、C 、D 正确．9．(2009年高考四川卷)如图5－4－18甲所示，理想变压器原、副线圈的匝数比为10∶1，R 1＝20 Ω，R 2＝30 Ω，C 为电容器．已知通过R 1的正弦式交流电如图乙所示，则( )图5－4－18A ．交流电的频率为 HzB ．原线圈输入电压的最大值为200 2 VC ．电阻R 2的电功率约为 WD ．通过R 3的电流始终为零解析：选C.由图象可知该交流电的周期为 s ，所以频率为50 Hz ，A 错误；因为变压器输出电压最大值为20×1 V＝20 V ，所以变压器原线圈电压的最大值为20×10 V＝200 V ，B 错误；R 2的功率P 2＝U 2R 2＝⎝ ⎛⎭⎪⎫202302W ＝ W ，C 正确；因为电容器可以通过交流电，所以电阻R 3中的电流不是始终为零，D 错误．二、非选择题10.如图5－4－19所示，自耦变压器输入端A 、B 接交流电源，其电压有效值U AB ＝100 V ，R 0＝40 Ω，当滑动片处于线圈中点位置时，C 、D 两端电压的有效值U CD 为________V ，通过电阻R 0的电流有效值为________A.图5－4－19解析：当滑片处于线圈中点时由变压比公式得，U CD ＝2U AB ＝200 V ，通过R 0的电流I ＝U CD /R 0＝5 A.答案：200 511．黑光灯是利用物理方法灭蛾杀虫的一种环保型设备，它发出的紫外线能够引诱害虫飞近黑光灯，然后被黑光灯周围的交流高压电网“击毙”．图5－4－20如图5－4－20是高压电网的工作电路，高压电网是利用变压器将有效值为220 V 的交流电压变成高压，高压电网相邻两极间距离为 cm ，已知空气在常温常压下的击穿电压为6220 V/cm ，为防止空气被击穿而造成短路，变压器的次、初级线圈匝数比不得超过多少？解析：电网两极间电场可看做匀强电场U m ＝E m d由题意，空气被击穿时E m ＝6220 V/cm 由理想变压器电压关系U 1m U m ＝n 1n 2由峰值与有效值关系U 1m ＝2U 1由以上各式：得n 1n 2＝110. 所以次、初级线圈匝数比不得超过10∶1.答案：10∶112．如图5－4－21所示理想变压器输入的交流电压U 1＝220 V ，有两组副线圈，其中n 2＝36匝，标有“6 V 9 W”、“12 V 12 W”的电灯分别接在两副线圈上均正常发光，求：图5－4－21(1)原线圈的匝数n 1和另一副线圈的匝数n 3；(2)原线圈中电流I 1.解析：(1)由于两灯泡均正常发光，所以有U 2＝6 V ，U 3＝12 V根据原、副线圈电压与匝数的关系，由U 1U 2＝n 1n 2，U 2U 3＝n 2n 3得 n 1＝U 1U 2n 2＝2206×36＝1320(匝)， n 3＝U 3U 2n 2＝126×36＝72(匝)． (2)由于P 入＝P 出，P 出＝P 2＋P 3，所以P 入＝P 2＋P 3，即I 1U 1＝P 2＋P 3，则I 1＝P 2＋P 3U 1＝9＋12220A≈ A. 答案：(1)1320匝72匝 (2) A。

变压器经典例题及解析

变压器经典例题及解析
稿子一
嗨，小伙伴们！今天咱们来瞅瞅变压器的经典例题，可有意思啦！
比如说这道题哈，一个变压器原线圈匝数是 1000 匝，副线圈匝数是 500 匝，原线圈接在 220V 的交流电源上，那副线圈的电压是多少呢？
咱们来分析分析哈，这变压器的电压比就等于匝数比呀！原副线圈匝数比是 2:1，那电压比也是 2:1 呗，所以副线圈电压就是 110V 啦！是不是挺简单？
再看这道，已知副线圈输出功率是 100W，效率是 80%，那原线圈输入功率是多少？这也好办呀，效率等于输出功率除以输入功率，那输入功率不就是输出功率除以效率嘛，算一下就是 125W 咯。

还有一道哦，变压器原副线圈电阻不计，原线圈电流是 1A，电压是 220V，副线圈接一个10Ω 的电阻，那副线圈电流是多少？先算出副线圈电压，再用电压除以电阻，答案就出来啦，是 22A 哟！
怎么样，这些例题是不是让你对变压器更清楚啦？
稿子二
亲爱的朋友们，咱们一起来玩玩变压器的经典例题哈！
来看看这个，有个变压器原线圈匝数 800 匝，副线圈 400 匝，原线圈电压 160V ，猜猜副线圈电压多少？嘿嘿，很容易嘛，匝数之比 2:1 ，电压也是 2:1 呀，那副线圈就是 80V 啦！
再瞧这道，原线圈接一个正弦交流电源，电压随时间变化的图像给出来啦，要算副线圈电压的变化，这就得先搞清楚原线圈电压的规律，然后根据匝数比来算副线圈的，是不是得动动脑筋啦？
还有个好玩的，说副线圈接了个灯泡，灯泡正常发光，告诉你灯泡的功率和电压，让你求原线圈的电流。

那得先从副线圈这边算出电流，再根据匝数比和电流比的关系，就能求出原线圈电流啦。

哎呀，变压器的例题真的是很有趣，多做做就能掌握其中的窍门啦！你们觉得呢？。

高二物理理想变压器试题答案及解析

高二物理理想变压器试题答案及解析1.如图所示，理想变压器原副线圈匝数之比n1：n2= 4：1，原线圈两端连接光滑导轨，副线圈与电阻R相连组成闭合电路．当直导线AB在匀强磁场中沿导轨匀速地向右做切割磁感线运动时，安培表A1的读数是12mA，那么安培表A2的读数为( )A．0B．3mA C．48mA D．与R值大小无关【答案】A【解析】由于直导线AB匀速运动，则AB切割磁场产生的电流时恒定的，线圈产生的磁通量也是恒定的，所以不会引起副线圈的磁通量的变化，所以副线圈不会有感应电流产生，即安培表的读数为0．故选：A．【考点】考查了理想变压器2.如图，一理想变压器原副线圈的匝数比为1∶2；副线圈电路中接有灯泡，灯泡的额定电压为220V，额定功率为22W；原线圈电路中接有电压表和电流表。

现闭合开关，灯泡正常发光。

若用U和I分别表示此时电压表和电流表的读数，则（）A．U=110V，I=0.2A B．U=110V，I=0.05AC．U=110V，I=0.2A D．U=110V，I=0.2A【答案】A【解析】由于灯泡正常发光，故副线圈的电压为220V，由于原副线圈的匝数比为1∶2，故原线圈的电压为110V，所以电压表的示数为110V，原副线圈的功率相等，故电流表的示数为I＝＝0.2A，故A正确。

【考点】变压器的有关计算。

3.有些机床为了安全，照明电灯用的电压是36V，这个电压是把380V的交流电压经变压器降压后得到的。

将变压器视为理想变压器，如图所示，如果原线圈是1140匝，则副线圈的匝数是匝，变压器原、副线圈的电流之比为。

【答案】108；9：95。

【解析】由于原线圈的电压为380V，副线圈的电压为36V，则原副线圈的匝数之比为，故副线圈的匝数n2==108匝；变压器原、副线圈的电流之比为9：95。

【考点】变压器。

4.如图所示，为探究理想变压器原、副线圈电压、电流的关系，将原线圈接到电压有效值不变的正弦交流电源上，副线圈连接相同的灯泡L1、L2，电路中分别接了理想交流电压表V1、V2和理想交流电流表A1、A2，导线电阻不计。

高中物理-专题变压器与电磁感应综合问题(解析版)

2021年高考物理100考点最新模拟题千题精练（选修3-2）第五部分交变电流专题5.15 变压器与电磁感应综合问题一、选择题1.（2019吉林东北师大附中测试）如图，单匝矩形导线框abcd 与匀强磁场乖直，线框电阻不计，线框绕与cd 边重合的同定转轴以恒定角速度从图示位置开始匀速转动，理想变压器匝数比为n 1：n 2．开关S 断开时，额定功率为P 的灯泡L 1正常发光，电流表示数为I ，电流表内阻不计，下列说法正确的是（）A. 线框中产生的电流为正弦式交变电流B. 线框从图中位置转过π/4时，感应电动势瞬时值为P/IC. 灯泡L 1的额定电压等于12n Pn ID. 如果闭合开关S ，则电流表示数变大【参考答案】.ABD【解析】线框绕垂直于磁场方向的轴匀速转动，线框中产生的是电流为正弦式交变电流，选项A 正确；线框从中性面转动，当转动π/4时，感应电动势的瞬时值表达式为2P/I ·sin45°=P/I ，选项B 正确；原线圈两端的电压U 1= P/I ，由变压器变压公式，副线圈两端的电压U 2=21n n U 1=21n Pn I，选项C 错误；S 闭合，副线圈电阻变小，输出功率变大，输入功率变大，由P=UI 可知原线圈电流变大，即电流表示数变大，选项D 正确。

2．（2019随州质量检测）(多选)如图所示，MN 和PQ 为处于同一水平面内的两根平行的光滑金属导轨，垂直导轨放置金属棒ab 与导轨接触良好。

N 、Q 端接理想变压器的初级线圈，理想变压器的输出端有三组次级线圈，分别接有电阻元件R 、电感元件L 和电容元件C 。

在水平金属导轨之间加竖直向下的匀强磁场，若用I R 、I L 、I c 分别表示通过R 、L 和C 的电流，则下列判断中正确的是( ) A ．在ab 棒匀速运动且ab 棒上的电流已达到稳定后，I R ≠0、I L ≠0、I C ＝0B．在ab棒匀速运动且ab棒上的电流已达到稳定的，I R＝0、I L＝0、I C＝0C．若ab棒在某一中心位置附近做v＝v m sin ωt的运动，则I R≠0、I L≠0、I C≠0D．若ab棒匀加速运动，则I R≠0、I L≠0、I C＝0【参考答案】BCD【名师解析】在ab棒匀速运动过程中，ab棒产生恒定的感应电动势，左边原线圈中产生恒定的电流，形成恒定的磁场，穿过右侧的三个副线圈的磁通量不变，则副线圈中没有感应电动势产生，所以I R=0、I L=0、I C=0，故A错误，B正确；若ab棒在某一中心位置附近做简谐运动，原线圈中产生正弦式交变电流，副线圈中将有感应电流产生，故I R≠0、I L≠0、I C≠0，故C正确；若ab棒匀加速运动，原线圈中感应电流均匀增大，穿过副线圈的磁通量均匀增大，副线圈中产生恒定的感应电动势，由于电容器有隔直的特性，I C=0，而电感线圈有通直的特性，I L≠0，故I R≠0、I L≠0、I C=0，故D正确。

变压器习题解答ppt课件

f=6fN/5时，Φm不变:p´Fe=(6/5)1.3pFe 5. Rm: pFe=I02Rm=(6/5)1.3pFe →R´m=(6/5)1.3Rm
16.04.2021
最新编辑ppt
3.14 在变压器高压方和低压方分别加额定电压进行空载 6 试验，所测得的铁耗是否一样，计算出来的励磁阻抗有何差别？
16.04.2021
最新编辑ppt
4
U1≈E1=4.44fN1Фm （2）当外施电压增加时，由于Φm增加，磁路饱和程度↑，
Lm↓；L1σ而与磁路饱和程度无关，L1σ不变。 ∴当U´1=1.1U1时，X1σ不变，Xm↓；
当U´1=0.9U1时，X1σ不变，Xm↑。
（3）当频率增加：fΦm=常数，因此主磁通Φm↓，磁路饱和程度↓，Lm↑；而 L1σ与磁路饱和程度无关，L1σ不变。
否相等？
A
i0
0
(i2 )
a
u1
e1
1
e1
X
e2
u2
x
A
i0
u1
e1
e1
X
0 1
(i2 )
a
e2
u2
x
16.04.2021
最新编辑ppt
8
U1N/U2N=220/110V，NI=N0I ，I0I=2I0II
Z m =U I0 1 N,Z m =U I0 1 N ⇒ Z m =1 2Z m
如今顺极u性 1=I0串 (Zm+ 接 Zm： )=3I0Zm =44V 0 E1I =I0Zm =1 3u1′ =1 3×44=014V 7 E1II=I0Zm=3 2u1′ =3 2×44=029V3
