倒立摆
倒立摆拉格朗日方程

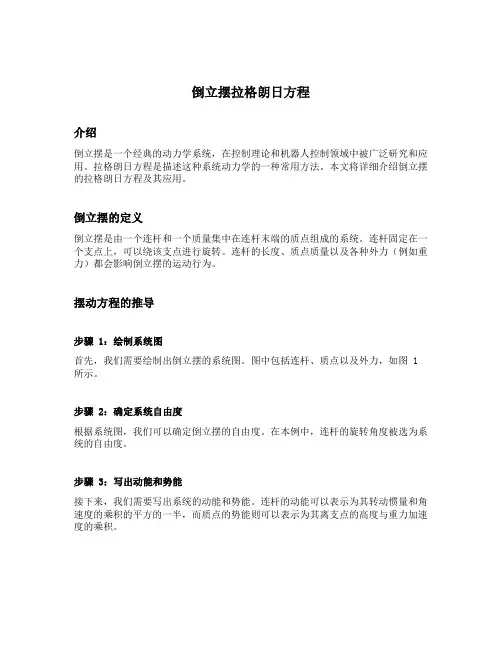

倒立摆拉格朗日方程介绍倒立摆是一个经典的动力学系统，在控制理论和机器人控制领域中被广泛研究和应用。
拉格朗日方程是描述这种系统动力学的一种常用方法。
本文将详细介绍倒立摆的拉格朗日方程及其应用。
倒立摆的定义倒立摆是由一个连杆和一个质量集中在连杆末端的质点组成的系统。
连杆固定在一个支点上，可以绕该支点进行旋转。
连杆的长度、质点质量以及各种外力（例如重力）都会影响倒立摆的运动行为。
摆动方程的推导步骤 1：绘制系统图首先，我们需要绘制出倒立摆的系统图。
图中包括连杆、质点以及外力，如图 1 所示。
步骤 2：确定系统自由度根据系统图，我们可以确定倒立摆的自由度。
在本例中，连杆的旋转角度被选为系统的自由度。
步骤 3：写出动能和势能接下来，我们需要写出系统的动能和势能。
连杆的动能可以表示为其转动惯量和角速度的乘积的平方的一半，而质点的势能则可以表示为其离支点的高度与重力加速度的乘积。
步骤 4：写出拉格朗日方程拉格朗日方程描述了系统的运动方程。
我们将系统的动能和势能相减，并根据连杆的旋转角度对其进行求导，然后运用欧拉-拉格朗日方程得到系统的运动方程。
倒立摆的拉格朗日方程根据以上步骤，倒立摆的拉格朗日方程可以表示为：L=T−V其中，L是系统的拉格朗日函数，T是系统的动能，V是系统的势能。
对于倒立摆的拉格朗日方程，我们可以得到如下表达式：d dt (∂L∂q̇)−∂L∂q=Q其中，q是系统的自由度，q̇是自由度的导数，Q是系统的广义力。
这个方程描述了系统运动的动力学。
倒立摆的应用倒立摆广泛应用于控制理论和机器人控制中。
通过控制倒立摆的力矩或输入力，可以实现倒立摆的平衡或特定轨迹下的运动。
具体应用包括：1.倒立摆控制算法研究：基于拉格朗日方程，可以设计出各种控制算法来控制倒立摆的平衡和运动。
例如，模糊控制、PID 控制、最优控制等方法都可以用于倒立摆的控制研究。
2.机器人姿态控制：倒立摆可以用作机器人姿态控制的模型。
通过控制倒立摆的角度和角速度，可以实现机器人的姿态调整和稳定控制。
倒立摆模型数学模型推导

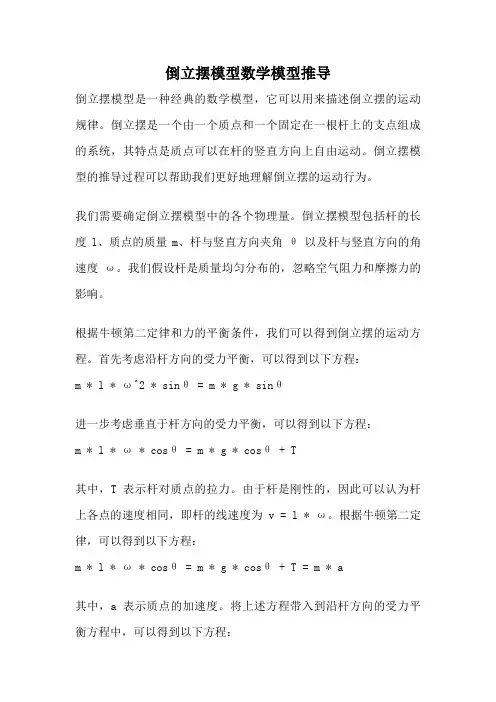

倒立摆模型数学模型推导倒立摆模型是一种经典的数学模型，它可以用来描述倒立摆的运动规律。
倒立摆是一个由一个质点和一个固定在一根杆上的支点组成的系统，其特点是质点可以在杆的竖直方向上自由运动。
倒立摆模型的推导过程可以帮助我们更好地理解倒立摆的运动行为。
我们需要确定倒立摆模型中的各个物理量。
倒立摆模型包括杆的长度l、质点的质量m、杆与竖直方向夹角θ以及杆与竖直方向的角速度ω。
我们假设杆是质量均匀分布的，忽略空气阻力和摩擦力的影响。
根据牛顿第二定律和力的平衡条件，我们可以得到倒立摆的运动方程。
首先考虑沿杆方向的受力平衡，可以得到以下方程：m * l * ω^2 * sinθ = m * g * sinθ进一步考虑垂直于杆方向的受力平衡，可以得到以下方程：m * l * ω * cosθ = m * g * cosθ + T其中，T表示杆对质点的拉力。
由于杆是刚性的，因此可以认为杆上各点的速度相同，即杆的线速度为v = l * ω。
根据牛顿第二定律，可以得到以下方程：m * l * ω * cosθ = m * g * cosθ + T = m * a其中，a表示质点的加速度。
将上述方程带入到沿杆方向的受力平衡方程中，可以得到以下方程：m * l * ω^2 * sinθ = m * g * sinθ + m * a * sinθ进一步化简上述方程，可以得到倒立摆的运动方程：l * ω^2 + g * sinθ = a * sinθ倒立摆的运动方程是一个非线性微分方程，可以通过数值解或近似解的方法求解。
在实际应用中，可以利用控制理论和控制算法来实现倒立摆的控制。
倒立摆模型的推导过程可以帮助我们更好地理解倒立摆的运动规律。
通过倒立摆模型，我们可以研究倒立摆的稳定性、控制方法以及应用领域等问题。
倒立摆模型不仅在物理学和工程学中有广泛的应用，也成为了控制理论和控制工程的经典案例之一。
总结起来，倒立摆模型是一种用数学方法描述倒立摆运动规律的模型。
倒立摆的概述
第一章引言1.1倒立摆系统概述1.1.1倒立摆系统所谓倒立摆，就是让摆处于倒置不稳定状态，需要人为不停地控制使其处于倒置的动态平衡的一种特殊的摆。
倒立摆系统可以抽象的看作是一种重心在上，而支点在下的控制问题，在没有外力干涉其状态的情况下，倒立摆系统很容易且很快速就能发生复杂、不可预知的变化。
因此，在相关研究领域，倒立摆是机器人技术、控制理论和计算机控制等多方面有机结合，其控制系统更是一种非常复杂的快速、多变量、非线性、强耦合、自然不稳定系统。
1.1.2倒立摆系统的分类最早的倒立摆仅仅只是单级直线型的。
随着科技的进步和控制理论的发展，人们在此基础上又进行了拓展。
现在的倒立摆系统已经又传统的直线一级倒立摆发展成很多种不同的倒立摆系统。
倒立摆的分类可以有很多种方法，根据不同的分类角度，可以分成不同形式的倒立摆。
下面，简单的介绍一下倒立摆的“家族成员”：1.倒立摆系统按照摆杆的运动形式来分可以分为以下几种：（1）直线倒立摆；（2）环形倒立摆；（3）平面倒立摆。
2.依据摆杆数目不同，可以把倒立摆系统分为有一级倒立摆、二级倒立摆、三级倒立摆和四级倒立摆，甚至还有级数更高的倒立摆。
倒立摆的级数越高，控制的难度就越大。
所以一级倒立摆通常用于控制理论的基础实验，而多级倒立摆多用于控制算法的研究；3.据多级摆杆间连接形式的不同，可以把倒立摆系统分为并联式倒立摆和串联式倒立摆；4.依据运动轨道的不同，可以把倒立摆系统分为倾斜轨道倒立摆和水平轨道的倒立摆；5.依据摆杆材质的不同，可以把倒立摆系统分为刚性倒立摆和柔性倒立摆；1.1.3倒立摆的特性倒立摆系统结构样式多种多样，分类方式繁多，但不管倒立摆系统具有怎样的形式和结构，倒立摆系统都是一种复杂的快速、非线性、多变量、强耦合、自然不稳定系统。
而这些特性也是倒立摆系统控制的难点和研究热点所在。
倒立摆系统的特性如下：（1）非线性倒立摆是一个典型的非线性复杂系统，实际中可以通过线性化得到系统的近似模型，线性化处理后再进行控制。
倒立摆原理
倒立摆原理的基本原理倒立摆是一种具有非线性动力学特性的系统，它由一个可以在垂直平面上旋转的杆和一个连接在杆顶端的质量块组成。
倒立摆在控制理论、机器人学和自动化领域有着广泛的应用，例如机器人控制、姿态稳定等。
倒立摆系统具有很高的非线性特性，因为它受到重力、惯性、摩擦等多种因素的影响。
为了使倒立摆保持平衡，需要对其进行控制，以实现杆垂直或近似垂直于地面。
动力学模型为了分析倒立摆系统的动力学行为，我们首先需要建立其动力学模型。
假设杆的长度为L，质量为m，质量块与杆之间没有弹簧和阻尼，并且杆与地面之间也没有摩擦。
根据牛顿第二定律和角动量定理，可以得到倒立摆系统的运动方程：1.杆绕固定点（底部）转动：Iθ=mL2θ=−mgLsin(θ)2.质量块沿杆方向运动：mLẍ=−mgsin(θ)其中，θ表示杆与垂直线之间的夹角，x表示质量块在杆上的位置，I表示杆对底部转动的惯性矩。
线性化由于倒立摆系统的动力学方程是非线性的，为了进行控制设计和分析，通常需要对其进行线性化处理。
线性化可以通过泰勒级数展开来实现。
假设倒立摆处于平衡点附近，即θ=0和θ=0，则可以将非线性动力学模型线性化为以下形式：1.杆绕固定点（底部）转动：mL2θ=−mgLθ2.质量块沿杆方向运动：mLẍ=−mgθ这样得到的是一个简化的线性模型，使得控制器设计更加容易。
但需要注意的是，在实际应用中，由于存在误差和不确定性等因素，可能需要对系统进行更复杂的建模和控制。
控制方法倒立摆系统的控制旨在使其保持平衡或实现特定任务。
常用的控制方法包括PID控制、模糊控制和最优控制等。
1.PID控制：PID控制是一种经典的反馈控制方法，通过比较实际输出与期望输出之间的差异，并根据比例、积分和微分三个部分的调节系数来调整控制信号。
在倒立摆系统中，可以根据杆与垂直线之间的夹角和质量块在杆上的位置来计算误差，并通过PID控制器生成合适的力或扭矩来驱动系统。
2.模糊控制：模糊控制是一种基于经验知识的控制方法，它使用模糊逻辑和模糊推理来处理系统不确定性和非线性特性。
倒立摆讲解

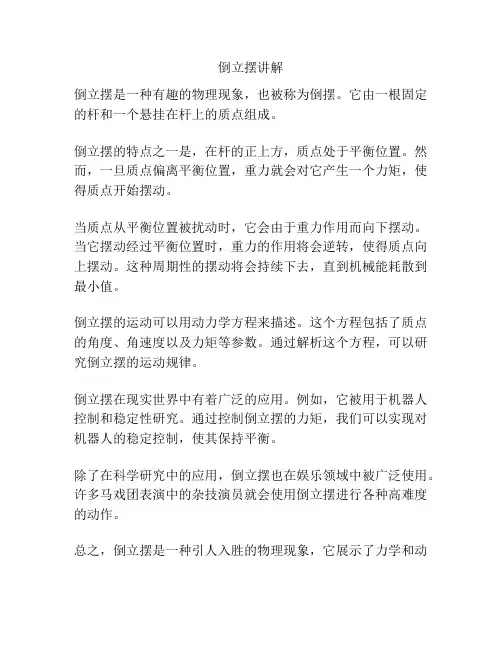

倒立摆讲解
倒立摆是一种有趣的物理现象，也被称为倒摆。
它由一根固定的杆和一个悬挂在杆上的质点组成。
倒立摆的特点之一是，在杆的正上方，质点处于平衡位置。
然而，一旦质点偏离平衡位置，重力就会对它产生一个力矩，使得质点开始摆动。
当质点从平衡位置被扰动时，它会由于重力作用而向下摆动。
当它摆动经过平衡位置时，重力的作用将会逆转，使得质点向上摆动。
这种周期性的摆动将会持续下去，直到机械能耗散到最小值。
倒立摆的运动可以用动力学方程来描述。
这个方程包括了质点的角度、角速度以及力矩等参数。
通过解析这个方程，可以研究倒立摆的运动规律。
倒立摆在现实世界中有着广泛的应用。
例如，它被用于机器人控制和稳定性研究。
通过控制倒立摆的力矩，我们可以实现对机器人的稳定控制，使其保持平衡。
除了在科学研究中的应用，倒立摆也在娱乐领域中被广泛使用。
许多马戏团表演中的杂技演员就会使用倒立摆进行各种高难度的动作。
总之，倒立摆是一种引人入胜的物理现象，它展示了力学和动
力学的基本原理。
通过研究倒立摆，我们可以深入了解物体的平衡与运动，并将其应用于实际生活和科学研究中。
倒立摆_精品文档
倒立摆1. 引言倒立摆（Inverted Pendulum）是一种经典的控制理论问题，它是指一个固定在支点上的杆子上方挂着一个质点，而质点受到重力的作用下，能够垂直于杆子方向做摆动的系统。
倒立摆在控制理论和机器人领域中具有重要意义，是研究控制策略和平衡控制的经典案例。
在本文中，我们将介绍倒立摆的基本原理、数学建模方法以及控制策略。
2. 基本原理倒立摆是一个多输入多输出系统，它受到外部输入（控制力）的作用下，通过控制杆子的倾斜角度，使质点能够保持在垂直方向上平衡。
倒立摆系统的基本原理可以用以下方程描述：ml^2θ'' + mgl sin(θ) = u - bθ'其中，m是质点的质量，l是杆子的长度，θ是杆子与垂直方向的夹角，u是施加在杆子上的控制力，b是阻尼系数，g是重力加速度。
3. 数学建模方法为了对倒立摆进行控制，我们需要对其进行数学建模。
首先，我们可以把倒立摆系统分解为两个自由度：质点在杆子上的位置和杆子的角度。
然后，我们可以利用拉格朗日方程进行建模。
对于质点在杆子上的位置，拉格朗日方程可以表示为：mx'' = N - mg - mθ'^2l sin(θ) - mlθ'' cos(θ)对于杆子的角度，拉格朗日方程可以表示为：ml^2θ'' = u - bθ'将以上两个方程联立，我们可以得到完整的倒立摆系统的数学模型。
4. 控制策略为了使倒立摆保持平衡，我们需要设计合适的控制策略。
常见的控制策略包括PID控制器、模糊控制器和神经网络控制器等。
PID控制器是一种广泛应用的控制策略，它通过调节比例、积分和微分三项来实现控制。
在倒立摆系统中，PID控制器可以通过测量杆子的角度和角速度，来调整施加在杆子上的控制力。
模糊控制器是一种基于模糊逻辑的控制策略，它通过模糊化输入和输出以及定义一系列模糊规则来实现控制。
在倒立摆系统中，模糊控制器可以根据当前的角度和角速度来确定施加在杆子上的控制力。
倒立摆
倒立摆基础知识1.背景在控制理论发展的过程中，一种理论的正确性及在实际应用中的可行性，往往需要一个典型对象来验证，并比较各种控制理论之间的优劣，倒立摆系统就是这样的一个可以将理论应用于实际的理想实验平台。
倒立摆的典型性在于：作为实验装置，它本身具有成本低廉、结构简单、便于模拟、形象直观的特点；作为被控对象，它是一个高阶次、不稳定的（控制上的含义？）、非线性系统（MIMO间的非线性？）多变量、强耦合的复杂被控系统，可以有效地反映出控制中的许多问题；作为检测模型，该系统的特点与机器人、飞行器、起重机稳钩装置等的控制有很大的相似性。
因而对倒立摆的研究具有重要的工程背景和实际意义，通过对倒立摆的控制，用来检验新的控制方法是否有较强的处理非线性和不稳定性问题的能力。
其控制方法在军工、航天、机器人和一般工业过程领域中都有着广泛的用途，如机器人行走过程中的平衡控制、火箭发射中的垂直度控制和卫星飞行中的姿态控制等。
图 1小车倒立摆的实验装置图2.特性（特性对建模的影响？处理方法？）虽然倒立摆的形式和结构各异,但所有的倒立摆都具有以下的特性:1)非线性倒立摆是一个典型的非线性复杂系统, 实际中可以通过线性化得到系统的近似模型,线性化处理后再进行控制.也可以利用非线性控制理论对其进行控制. 倒立摆的非线性控制正成为一个研究的热点。
（线性化？）2)不确定性主要是模型误差以及机械传动间隙,各种阻力等,实际控制中一般通过减少各种误差来降低不确定性,如通过施加预紧力减少皮带或齿轮的传动误差,利用滚珠轴承减少摩擦阻力等不确定因素。
3)耦合性倒立摆的各级摆杆之间,以及和运动模块之间都有很强的耦合关系,在倒立摆的控制中一般都在平衡点附近进行解耦计算,忽略一些次要的耦合量。
（解耦？）4)开环不稳定性倒立摆的平衡状态只有两个,即在垂直向上的状态和垂直向下的状态,其中垂直向上为绝对不稳定的平衡点,垂直向下为稳定的平衡点。
（闭环？反馈？）5) 约束限制3. 分类依据不同的功能与作用，倒立摆的种类有很多：1）按摆杆数量的不同，可分为一级，二级，三级倒立摆等，多级摆的摆杆之间属于自由连接（即无电动机或其他驱动设备）一级倒立摆常用于控制理论的基础实验,多级倒立摆常用于控制算法的研究,倒立摆的级数越高,其控制难度更大,目前,可以实现的倒立摆控制最高为四级倒立摆。
倒立摆
倒立摆的分类
直线倒立ห้องสมุดไป่ตู้系统
a一级倒立摆 b二级倒立摆
平面
c三级倒立摆
d四级倒立摆
环形
直线
环形倒立摆系列 平面倒立摆系列
直线倒立摆
环形倒立摆
平面倒立摆
倒立摆的特性
虽然倒立摆的形式和结构各异，但所有的倒立摆都具有以下的特 性：
１、非线性
２、不确定性
３、耦合性 ４、开环不稳定性 ５、约束限制
2 2 2 q ( M m)( I ml ) m l
0.02725 s 2 X ( s) 0.0102125 s 2 0.26705
摆杆角度和小车加速度之间的传递函数为：
( s)
将上述参数代入，摆杆角度和小车所受外界作用力的传递函数：
( s)
F (s)
2.35655s s 0.0883167 s 2 27.9169s 2.30942
以小车加速度作为输入的系统系统状态空间表达式：
0 x x 0 0 0
1 0 0 0
0 0 0 3g 4l
0 0 x 0 1 x ' 1 0 u 3 0 4l
方程中力矩的方向， 由于
2
（5） 故等式 ，cos cos , sin sin ，
前面有负号。合并这两个方程，约去 P 和 N，得到第二个运动方程：
mgl sin ml cos I ml x
（6）
假设 与 1（单位是弧度）相比很小，即 1，则可进行近似处理：
倒立摆的原理及应用
倒立摆的原理及应用1. 倒立摆的基本原理倒立摆是一种非线性系统，它的基本原理可以通过以下几个方面来解释：•平衡态分析：倒立摆的平衡态是指竖立在竖直方向上的摆，此时摆的角度为零。
平衡态分析是倒立摆研究的重要内容之一，可以通过力矩平衡来进行分析和计算。
•线性化：倒立摆的一阶线性化模型可以通过泰勒展开来实现。
将非线性系统在某一工作点处进行一阶泰勒展开，可以得到一个近似的线性模型，进而用线性系统的理论和方法进行分析。
•设计控制器：倒立摆需要一个控制器来保持其稳定性。
常用的控制方法有经典的PID控制器、模糊控制、自适应控制等。
这些控制器采用传感器（如陀螺仪）来测量倒立摆的角度，并通过调节摆的力矩来保持其平衡。
2. 倒立摆的应用倒立摆具有很高的研究和应用价值，以下是一些常见的倒立摆应用领域：•机器人控制：倒立摆经常被用作机器人控制的实验平台。
通过控制倒立摆的平衡，可以实现对移动机器人、工业机器人等的稳定控制。
倒立摆可以模拟真实场景中的复杂动力学问题，是一个理想的研究工具。
•交通工具：倒立摆在交通工具领域也有广泛的应用。
例如，自平衡电动车就是一种基于倒立摆原理的交通工具。
它能够通过控制摆杆的角度来保持平衡，使人们在不用脚踏的情况下也能稳定骑行。
•能源系统：倒立摆也可以应用于能源系统，例如储能系统中的能量转换和稳定控制。
倒立摆可以帮助储能系统实现能量的高效转换和稳定输出，提高能源利用率和储能效果。
3. 倒立摆的发展趋势倒立摆作为一种非线性控制系统，其相关研究及应用也在不断发展。
以下是倒立摆的一些发展趋势：•智能控制：随着人工智能的发展，倒立摆的控制也越来越智能化。
例如，基于深度学习的控制方法可以通过学习大量的数据来进行控制决策，提高控制器的性能。
•多摆联合控制：将多个倒立摆通过机械结构连接起来，并进行联合控制，可以实现更复杂的动力学和控制策略，扩展倒立摆的应用领域。
•仿生机器人：仿生机器人是倒立摆在机器人领域的一种应用形式。
附-倒立摆简介与模型
倒立(dàolì)摆简介倒立(dàolì)摆系统是理想的自动控制(zìdònɡkònɡzhì)教学实验设备，使用它能全方位的满足自动控制教学的要求。
许多抽象的控制概念如系统稳定性、可控性、系统收敛速度和系统抗干扰能力等，都可以通过倒立摆直观的表现出来。
倒立摆系统具有模块性好和品种多样化的优点，其基本模块既可是一维直线运动平台或旋转(xuánzhuǎn)运动平台，也可以是两维运动平台。
通过增加角度传感器和一节倒立摆杆，可构成直线单节倒立摆、旋转单节倒立摆或两维单节倒立摆；通过增加两节倒立摆杆和相应的传感器，则可构成两节直线倒立摆和两节旋转倒立摆。
倒立摆的控制技巧和杂技运动员倒立平衡表演技巧有异曲同工之处，极富趣味性，学习自动控制课程的学生通过使用它来验证所学的控制理论和算法(suàn fǎ)，加深对所学课程的理解。
由于倒立摆系统机械结构简单、易于设计和制造，成本廉价，因此在欧美发达国家的高等院校，它已成为常见的控制教学设备。
同时由于倒立摆系统的高阶次、不稳定、多变量、非线性和强耦合特性，许多现代控制理论的研究人员一直将它视为研究对象，并不断从中发掘出新的控制理论和控制方法。
因此，倒立摆系统也是进行控制理论研究的理想平台。
直线运动型倒立摆外形美观、紧凑、可靠性好。
除了为每个子系列提供模块化的实现方案外，其控制系统的软件平台采用开放式结构，使学生建立不同的模型，验证不同的控制算法，供不同层次的学生进行实验和研究。
由于采用了运动控制器和伺服电机进行实时运动控制，以及齿型带传动，固高公司的倒立摆系统还是一个典型的机电一体化教学实验平台，可以用来进行各种电机拖动、定位和速度跟踪控制实验，让学生理解和掌握机电一体化产品的部件特征和系统集成方法。
一. 系统(xìtǒng)组成及参数：倒立摆系统由水平移动的小车及由其支撑的单节倒立摆构成(gòuchéng)。
倒立摆控制方法
倒立摆控制方法倒立摆是一种经典的控制系统问题，它是指一个竖直放置的杆子上面安装了一个质量集中在一点上的小球，通过控制杆子底部的电机或者其他形式的能源输入来控制小球在杆子上面做周期性运动。
倒立摆广泛应用于机器人、汽车、飞行器等领域，其控制方法也是研究自适应控制、非线性控制等领域的重要课题。
本文将介绍倒立摆的基本模型和常见的控制方法。
一、倒立摆模型1.单自由度倒立摆模型单自由度倒立摆模型是指小球只能在竖直方向上运动，并且可以忽略小球与杆子之间的滑动摩擦力和空气阻力。
这种模型可以用如下图所示的简单结构来表示：其中，m为小球质量，l为杆长，g为重力加速度，θ为小球相对竖直方向偏离角度。
2.多自由度倒立摆模型多自由度倒立摆模型是指考虑了小球与杆子之间滑动摩擦力和空气阻力等因素，可以用如下图所示的结构来表示：其中，x为小球与竖直方向的位移，θ为小球相对竖直方向偏离角度，u为输入控制量。
二、常见的倒立摆控制方法1.线性控制方法线性控制方法是指利用线性系统理论来设计控制器，使得系统能够稳定运行。
常见的线性控制方法包括PID控制器、LQR控制器等。
（1）PID控制器PID控制器是一种经典的线性反馈控制器，其输出信号由比例、积分和微分三个部分组成。
对于单自由度倒立摆模型，其PID控制器可以表示为：其中，Kp、Ki和Kd分别表示比例、积分和微分增益系数。
（2）LQR控制器LQR（Linear Quadratic Regulator）是一种基于最优化理论的线性反馈控制方法。
对于单自由度倒立摆模型，其LQR控制器可以表示为：其中，Q和R分别为状态权重矩阵和输入权重矩阵。
2.非线性控制方法非线性控制方法是指利用非线性系统理论来设计控制器，使得系统能够稳定运行。
常见的非线性控制方法包括滑模控制、自适应控制等。
（1）滑模控制滑模控制是一种基于变结构控制理论的非线性反馈控制方法，其主要思想是通过引入一个滑动面来实现系统稳定。
对于单自由度倒立摆模型，其滑模控制器可以表示为：其中，s为滑动面，sgn为符号函数。
倒立摆的发展及应用
倒立摆的发展及应用倒立摆是一种由质点和杆组成的物理模型，通过将杆绕其一端固定在支架上，使其余一端悬空自由摆动。
它是研究动力学和控制理论的重要实验工具，也是机器人自平衡控制、运动控制以及姿态控制的经典问题之一。
倒立摆的发展历史可以追溯到19世纪初期，最早的研究者是牛顿力学的先驱之一，法国科学家拉纳德（Jean-Baptiste le Rond d'Alembert）。
他在力学原理中首次提出了倒立摆的方程。
随后，很多物理学家和工程师对倒立摆问题进行了深入研究。
倒立摆由于自身简单而又富有挑战性的动力学特性，成为了控制理论的研究者们喜欢研究的对象之一。
早期的研究主要集中在理论分析与数值模拟，例如通过线性化、非线性控制理论、庞加莱映射和哈密顿函数等，来研究倒立摆在平衡点附近的稳定性和摆动特性。
随着计算机技术的发展，倒立摆的研究进一步得到推进。
使用更精确的模型和更高阶的控制算法，研究者们能够实现倒立摆在各种不同任务空间中的平衡。
倒立摆技术也得到了广泛的应用，尤其是在机器人控制领域。
机器人的自平衡控制是倒立摆应用的一个重要领域。
通过倒立摆的原理和算法，可以实现机器人在不平衡的环境中保持平衡。
倒立摆技术在机器人行业中有着广泛的应用，如服务机器人、工业机器人、人形机器人等。
这些机器人可以通过控制倒立摆来保持姿态稳定，完成各种任务，如搬运物品、执行精密操作等。
倒立摆还有一些其他的应用。
在航天器中，倒立摆可以用来对抗失重环境下的姿态变化，保持飞行器的稳定。
在汽车工业中，倒立摆技术可以用于改进悬挂系统和车辆稳定性控制。
此外，倒立摆还可以用于能量收集和转换，通过摆动转换为电能。
总之，倒立摆作为一种物理模型，通过研究其动力学和控制特性，对机器人控制、运动控制和姿态控制等领域有着重要而广泛的应用。
随着技术的进步和研究的深入，倒立摆技术将继续在各个领域发挥重要的作用。
倒立摆实验总结
倒立摆实验总结
一、实验介绍
倒立摆实验是一种经典的控制实验，旨在研究如何使一个倒立的摆保持平衡。
在该实验中，一个杆子被固定在一个旋转的平台上，而杆子的底部则连接着一个质量较小的球体。
通过控制平台的旋转速度和方向，可以使球体保持在杆子顶部，并且尽可能地保持稳定。
二、实验步骤
1. 搭建实验装置：将杆子固定在旋转平台上，并将球体连接到杆子底部。
2. 进行初始校准：将平台调整到水平状态，并记录下球体所处位置和角度。
3. 进行倒立控制：通过调节平台的旋转速度和方向，使得球体能够保持在杆子顶部并且尽可能地稳定。
4. 记录数据：记录下每次实验时球体所处位置和角度，以及平台旋转速度和方向等相关数据。
三、实验结果分析
1. 实验结果显示，在不同的控制条件下，可以成功地使得球体保持在杆子顶部并且尽可能地稳定。
2. 实验数据表明，在某些情况下，控制效果可能会受到外部干扰的影
响。
3. 实验结果还表明，在不同的控制条件下，球体所处的位置和角度会发生变化，这与平台旋转速度和方向等因素有关。
四、实验结论
1. 倒立摆实验是一种经典的控制实验，可以帮助研究者深入了解如何通过控制系统来实现稳定控制。
2. 实验结果表明，在不同的控制条件下，可以成功地使得球体保持在杆子顶部并且尽可能地稳定。
3. 该实验还表明，在某些情况下，外部干扰可能会对控制效果产生影响，因此需要采取相应的措施来减少干扰。
4. 该实验为控制理论和应用提供了重要的参考和支持。
倒立摆状态空间表达式
倒立摆状态空间表达式引言倒立摆是机器人控制系统理论和实践研究领域中的一个经典问题。
它是一个简单但具有挑战性的问题，通常用于探讨控制系统的稳定性和性能。
倒立摆的主要目标是通过控制摆杆的角度使其倒立，并保持在平衡位置上。
本文将从数学模型的角度出发，通过状态空间表达式详细探讨倒立摆的特性和控制方法。
什么是倒立摆倒立摆是由一个挂在固定点上的杆和一个可以绕着固定点旋转的关节组成。
杆的一端固定在一个水平支架上，另一端可以自由旋转。
倒立摆的目标是通过施加力矩，使得杆保持在倒立的平衡位置上。
倒立摆的动力学模型倒立摆的动力学模型描述了摆杆在受到外力作用时的运动规律。
在这里，我们将倒立摆建模为一个单摆系统，忽略摩擦和空气阻力等因素。
单摆的运动方程在没有外力作用的情况下，单摆的运动可以由如下的微分方程描述：θ″=−glsin(θ)其中，g是重力加速度，l是摆杆的长度，θ是摆杆的角度。
引入控制量为了使倒立摆保持在平衡位置上，我们需要引入控制量来调节摆杆的角度。
在这里，我们引入一个控制力矩u，它是通过操纵摆杆的关节来施加的。
考虑到控制力矩对摆杆角度的影响，我们可以得到下面的运动方程：θ″=−glsin(θ)+1lu其中，u是控制力矩。
倒立摆的状态空间表达式状态空间表示法是一种描述动态系统行为的方法，它使用一组状态变量和一组描述状态变量演化的微分方程。
引入状态变量为了建立倒立摆的状态空间表达式，我们首先引入两个状态变量：•x1=θ，表示摆杆的角度•x2=θ，表示摆杆的角速度其中，θ表示时间对角度的导数，即摆杆的角速度。
构建状态方程倒立摆的状态方程可以通过状态变量的导数来表示。
根据之前得到的运动方程，我们可以得到以下状态方程：x1=x2x2=−glsin(x1)+1lu其中，x1和x2分别表示x1和x2对时间的导数。
构建输出方程输出方程描述了状态变量和系统观测之间的关系。
在这里，我们将摆杆的角度作为系统的输出。
因此，输出方程可以表示为：y=x1其中，y表示系统的输出。
倒立摆
首先，在各增益模块中输入相应矩阵的值， 首先，在各增益模块中输入相应矩阵的值，并且在模型 中的积分器中设置非零初值（此处为[0 ）。然后运 中的积分器中设置非零初值（此处为 0 0.1 0]）。然后运 ）。 行仿真程序。得到的仿真曲线。 行仿真程序。得到的仿真曲线。
0 Constant
u
K*u Scope MatrixA K*u MatrixK
首先，在各增益模块中输入相应矩阵的值， 首先，在各增益模块中输入相应矩阵的值，并且在模型中的积 分器中设置非零初值（此例设为[0 ）。然后运行仿真程序 分器中设置非零初值（此例设为 0 0.1 0]）。然后运行仿真程序。 ）。然后运行仿真程序。
线性化：当 θ 和 θɺ 较小时 ，有 sin θ ≈ θ 线性化： 化简后， 化简后，得
cosθ ≈ 1
θ ⋅ θɺ 2 ≈ 0
ɺɺ ɺɺ ( M + m)x + mlθ ≈ u ɺɺ mɺɺ + mlθ ≈ mgθ x
mg 1 θ+ u M M ɺ θɺ = ( M + m) g 1 θ− u Ml Ml
>> A=[0 1 0 0;0 0 -1 0;0 0 0 1;0 0 11 0]; B=[0;1;0;-1]; P=[-6 -6.5 -7 -7.5]; K=place(A,B,P)
得到计算结果为
K= -204.7500 -122.1750 -488.5000 -149.1750
因此， 因此，求出状态反馈增益矩阵为
0
(M +m)g Ml
0 x1 0 x2 + 1 x3 0 x4
x1 0 1 1 0 0 0 x 2 M u ; y = 0 0 1 0 x3 0 1 x4 − Ml
倒立摆原理
倒立摆原理一、倒立摆的定义和分类倒立摆是一个常见的物理实验，它是由一个杆和一个质点组成的。
根据杆的不同形状和质点的不同位置，倒立摆可以分为单摆、双摆、三摆等多种类型。
二、单摆原理单摆是最简单的倒立摆，它由一根长度为l的绳子和一个质点组成。
当绳子被拉到一侧，释放后，质点会开始做周期性的振动。
这种振动叫做单摆运动。
1.简谐振动单摆运动是一种简谐振动。
当绳子被拉到一侧时，重力会使质点沿着圆弧线向下运动。
当质点到达最低点时，速度最大；当质点到达最高点时，速度为零。
因此，在整个运动过程中，质点都在做加速度相反但大小相等的周期性运动。
2.周期与频率单摆运动的周期T与绳长l有关系：T=2π√(l/g)，其中g为重力加速度。
频率f=1/T，表示每秒钟完成几个完整的周期。
3.能量转换在单摆运动中，重力势能和动能不断转换。
当质点到达最高点时，重力势能最大，动能为零；当质点到达最低点时，动能最大，重力势能为零。
因此，在整个运动过程中，质点的总机械能保持不变。
三、双摆原理双摆由两个单摆组成，它是一种复杂的倒立摆。
当其中一个单摆被拉到一侧释放后，它会开始做周期性振动。
而与之相连的另一个单摆也会随之运动。
1.相位差在双摆运动中，两个单摆之间存在相位差。
当其中一个单摆到达最高点时，与之相连的另一个单摆可能处于下降阶段或上升阶段。
这种相位差会导致两个单摆之间的振幅和频率发生变化。
2.同步现象在特定条件下，两个单摆可能会出现同步现象。
当它们的长度、质量和释放角度等参数一致时，它们会以完全相同的频率和振幅运动。
四、三摆原理三摆由三个单摆组成，它是一种更加复杂的倒立摆。
当其中一个单摆被拉到一侧释放后，与之相连的其他两个单摆也会随之运动。
1.混沌现象在三摆运动中，由于存在多个自由度，它可能会出现混沌现象。
这种现象表现为系统的运动变得不可预测，且对初始条件非常敏感。
2.非线性振动三摆的振动是一种非线性振动。
当其中一个单摆被拉到一侧释放后，它的振幅会逐渐减小，直至停止。
倒立摆实验报告1
倒立摆实验报告1倒立摆实验报告1倒立摆（Inverted Pendulum）是一种经典的控制系统实验对象，由于其简洁和直观的物理模型，被广泛用于控制理论和控制实验的研究中。
本文主要介绍了倒立摆实验的基本原理、实验装置和实验步骤，并通过实验结果分析了不同控制策略对倒立摆系统动态响应的影响。
一、实验原理倒立摆是一个由一个竖直的杆和一个可以沿杆轴方向移动的小车组成。
杆的一端固定在小车上，通过一个旋转关节连接，在倒立摆的平衡位置时，杆竖直向上。
小车上安装有一个电机，可以通过控制电机的转速来实现小车在杆轴方向的移动。
在倒立摆的运动过程中，需通过控制小车运动的速度和方向，使得摆杆保持竖直，并能够在摆杆偏离竖直位置时及时做出修正，以实现摆杆的倒立运动。
为了实现这一控制目标，需要设计合适的控制系统，并通过不同的控制策略来改变系统的动态响应。
二、实验装置倒立摆机械装置由一个竖直的杆和一个可以沿杆轴方向移动的小车组成。
杆的一端固定在小车上，通过一个旋转关节连接。
小车上安装有一个电机，可以通过控制电机的转速来实现小车在杆轴方向的移动。
电机驱动系统包括电机和驱动电路，通过改变电机的转速和方向来控制小车的运动。
传感器用于检测倒立摆系统的状态，包括杆的角度和小车的位置。
控制器通过接收传感器的反馈信号，并根据预定义的控制策略来控制电机的转速和方向。
三、实验步骤1.搭建实验装置。
按照实验装置说明书的要求，搭建倒立摆实验装置，并连接电机驱动系统、传感器和控制器。
2.系统校准。
通过控制小车运动，使摆杆保持竖直。
根据传感器的反馈信号，对系统进行校准，使传感器可以准确测量杆的角度和小车的位置。
3.设计控制策略。
根据倒立摆系统的特性和控制目标，设计合适的控制策略。
可以使用PID控制器、模糊控制器或神经网络控制器等方法。
4.实施控制策略。
将控制策略编码到控制器中，并启动控制器。
控制器将根据传感器的反馈信号和预定义的控制策略，控制电机的转速和方向，实现小车的运动和摆杆的倒立。
倒立摆实验报告范文
倒立摆实验报告范文实验名称：倒立摆实验报告实验目的：1.通过倒立摆实验，了解和研究摆的运动规律和控制原理；2.学习应用微分方程进行物理实验的建模和分析；3.探究倒立摆在不同参数条件下的动态行为，并进行比较和分析。
实验装置与原理：实验装置主要包括倒立摆、支架和数据采集系统。
倒立摆由一个可旋转的杆和一个可转动的摆球组成。
支架提供了稳定的支撑和调整参数的功能。
数据采集系统能够实时采集倒立摆的角度和角速度数据。
倒立摆的运动规律由以下微分方程描述：$$I\ddot{\theta} = mgl\sin{\theta} - b\dot{\theta} + u$$其中，$I$为倒立摆的转动惯量，$\theta$为杆的偏角，$m$为摆球的质量，$g$为重力加速度，$l$为摆杆的长度，$b$为转动摩擦系数，$u$为控制输入，即外力或力矩。
实验步骤：1.将倒立摆安装在支架上，并将数据采集系统连接到计算机上；2.打开数据采集软件，对倒立摆进行初始校准；3.设置不同参数条件下的控制输入，如输入恒定力、步进函数或正弦函数；4.开始数据采集，记录倒立摆的角度和角速度随时间的变化；5.结束数据采集后，通过数据分析软件绘制角度-时间和角速度-时间曲线；6.对曲线进行分析，研究不同参数条件下的倒立摆运动特性。
实验结果与分析：通过实验数据分析，我们发现倒立摆的运动特性与其参数条件密切相关。
在无外力作用下，倒立摆会出现减振和自激振动现象。
当控制输入为恒定力时，可使倒立摆保持平衡，但对初始条件要求较高。
在输入为步进函数时，倒立摆会出现短暂的摆动后回到平衡位置。
当输入为正弦函数时，倒立摆会产生周期性的摆动现象。
同时，通过改变倒立摆的参数条件，如转动惯量、摆球质量和摆杆长度等，我们可以观察到倒立摆运动规律的变化。
较大的转动惯量和摆球质量将导致倒立摆摆动的稳定性降低，需要更大的控制力或稳定控制算法来保持平衡。
而较长的摆杆长度将使得倒立摆的周期变长，对控制力的要求较低。
