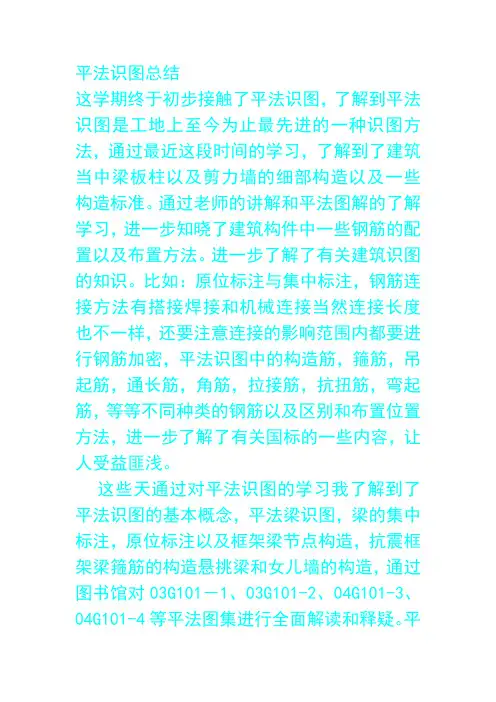

平法识图总结这学期终于初步接触了平法识图,了解到平法识图是工地上至今为止最先进的一种识图方法,通过最近这段时间的学习,了解到了建筑当中梁板柱以及剪力墙的细部构造以及一些构造标准。

通过老师的讲解和平法图解的了解学习,进一步知晓了建筑构件中一些钢筋的配置以及布置方法。

进一步了解了有关建筑识图的知识。

比如:原位标注与集中标注,钢筋连接方法有搭接焊接和机械连接当然连接长度也不一样,还要注意连接的影响范围内都要进行钢筋加密,平法识图中的构造筋,箍筋,吊起筋,通长筋,角筋,拉接筋,抗扭筋,弯起筋,等等不同种类的钢筋以及区别和布置位置方法,进一步了解了有关国标的一些内容,让人受益匪浅。

这些天通过对平法识图的学习我了解到了平法识图的基本概念,平法梁识图,梁的集中标注,原位标注以及框架梁节点构造,抗震框架梁箍筋的构造悬挑梁和女儿墙的构造,通过图书馆对03G101-1、03G101-2、04G101-3、04G101-4等平法图集进行全面解读和释疑。

平法和钢筋计算、平法梁基本知识、平法柱基本知识、平法钢筋计算的一般流程、平法板识图与钢筋计算、平法楼梯识图与钢筋计算、平法剪力墙识图与钢筋计算、平法筏形基础识图与钢筋计算进一步增强了有关建筑方面的研究性学习。

通过最近一段时间的学习进一步了解了建筑这个行业,总的来看我们要学习的还有很多,应本着虚心学习的态度进一步拓宽我们的眼界,最后希望老师能在以后的教学当中舍弃一些华而不实的过程,同时也希望老师在可能的情况下多讲一些自己有关建筑的一些经历,以及在空余的时间里讲一些有关建筑以后的职业前景毕竟我们来此求学是为了就业呀。

最后希望我们的生活更美好,让我们一同携手为建筑业添上一道亮丽的风景线。

专业:建筑工程班级:1032姓名:王龙辉。

《板平法识图》课件

《板平法识图》课件
熟悉图纸中使用的符号和标注,确保理解其含义。
板平法识图的步骤与技巧
步骤二:观察图纸 观察图纸的整体布局,了解各部分之间的关系。
特别注意细节部分,如节点、连接和构造。
板平法识图的步骤与技巧
步骤三:分析图纸
分析图纸中的数据和信息,理解其逻辑关系。
结合实际施工条件和经验,评估图纸的可行性和 合理性。
板平法识图的步骤与技巧
板平法的重要性与应用领域
总结词
板平法的重要性、应用领域
详细描述
板平法作为一种高效、精确的二维图形绘制方法,具有很高的实用性。通过板平法,用户可以快速地绘制出各种 复杂的二维图形,提高工作效率和精度。板平法的应用领域非常广泛,包括建筑、机械设计、电子电路设计、平 面设计和工艺品制作等。
板平法的历史与发展
《板平法识图整理》 PPT课件
目录
CONTENTS
• 板平法概述 • 板平法的基本原理 • 板平法的识图方法 • 板平法的实际应用案例 • 板平法的未来发展与展望
01
板平法概述
板平法的定义与特点
总结词
板平法的定义、特点
详细描述
板平法是一种基于平板电脑的二维图形绘制方法,具有简单易学、操作方便、 精度高等特点。通过板平法,用户可以在平板电脑上进行二维图形的绘制、编 辑和保存等操作,广泛应用于建筑、机械、电子等领域。
加强技术研发和创新
加大研发投入,鼓励创新,不断探索新技术和新应用。
培养专业人才
加强人才培养和引进,建立专业团队,提高技术水平和竞争力。
拓展应用领域
积极开拓新市场和新应用领域,扩大市场份额和盈利能力。
THANKS
感谢您的观看
通过对板平法的力学原理的掌握,可 以更好地理解各种板结构的承载能力 和稳定性,为工程设计和施工提供理 论依据。

《平法制图识图培训》课件

《平法制图识图培训》课件
《平法制图识图培训》 PPT课件
在本次培训中,我们将学习平面制图中的平法图与识图。通过掌握基本知识 和技能,帮助学习者更好地应用平面制图。
一、介绍
本次培训内容包括平面制图中的平法图与识图。旨在帮助学习者掌握平面制图的基本知识和技能,为他 们的工作提供更好的支持。
二、平法图
2.1 平面制图基础
了解坐标系、画图工具、 以及常用符号与标注等基 础知识。
2.2 平法图的绘制
学习绘制平法图的顺序和 注意事项,并通过例题解 析加深理解。
2.3 平法图的应用
了解平法图在地图制作、 工程制图以及其他应用中 的重要性。
三、识图
3.1 初级识图
掌握视图的基本概念、投影法以及三视图的绘制方法。
3.2 中级识图
学习放样图和截面图的绘制,并了解组合识图的技巧。
3.3 高级识图
探索如何绘制曲面图以及应对复杂物体的识图挑战,实践应用技巧。
四、总结
1
知识回顾
回顾平法图和识图的基础知识,巩固学习成果。
2
疑问解答
解答学员在培训过程中可能遇到的问题,帮助他们消除困惑。
3
学习推荐
提供ቤተ መጻሕፍቲ ባይዱ他相关学习资源和推荐书目,让学员继续深入学习。
五、结束语
1 培训效果评估
对本次培训的学员进行培训效果评估,以了解他们的学习成果和反馈。
2 意见建议收集
收集学员的意见和建议,以便改进未来的培训活动。
3 感谢致辞
向所有参与本次培训的学员和工作人员表示感谢,并寄予美好的祝愿。

《平法制图识图培训》课件

《平法制图识图培训》课件
详图符号
用于表示图纸中某部分的详细 构造或节点详图。
引出线
用于指示标注或说明的起始点 和终止点。
箭头符号
用于指示方向或连接线。
03 平法制图的标准与规范
国家制图标准
国家制图标准是平法制图的基本规范 ,规定了建筑结构制图的基本规则和 要求,包括图纸幅面、比例、字体、 线条、标注等。
国家制图标准是强制性的,必须严格 执行,以确保图纸的规范性和统一性 。
平法制图的应用范围
建筑设计
在建筑设计中,平法制图 用于绘制建筑平面图、立 面图、剖面图等,指导建 筑施工。
土木工程
在土木工程中,平法制图 用于绘制道路、桥梁、隧 道等工程的平面图和施工 图纸。
机械制造
在机械制造中,平法制图 用于绘制零件图、装配图 等,指导机械零件的加工 和组装。
02 平法制图的基本原理
投影原理
正投影法
通过正投影将三维物体转换为二 维图形,保持物体的真实形状和
大小。
斜投影法
将物体以一定的角度投影到平面 ,常用于表达倾斜面或斜截面。
透视投影法
模拟人眼观察物体的方式,产生 立体感,常用于建筑效果图。
视图表达
01
02
03
04
主视图
从物体前方正视投影,最能反 映物体的整体形状。
俯视图
从上方垂直投影,反映物体的 顶部形状。
导出图纸
将绘制好的平法图纸导出为 PDF或DWG格式,以便于打 印和传输。
制图技巧与经验分享
熟悉平法制图规范
掌握绘图工具
了解并熟悉平法制图的相关规范和标准, 确保图纸的规范性和准确性。
熟练掌握AutoCAD、Revit、SketchUp等 软件的绘图工具和编辑功能,提高绘图效 率。

平法的识图培训

平法的识图培训
钢筋。
05
平法柱的识图
柱的类型与编号
框架柱
作为框架结构的核心构件,框架 柱承受着较大的荷载,根据其截 面形式可分为矩形柱、圆柱和异
形柱。
剪力墙柱
剪力墙柱主要承受水平荷载,常见 的有约束边缘暗柱和构造边缘暗柱 。
暗柱
在剪力墙中起约束作用,不承受荷 载,通常为圆柱形。
柱的平法表达方式
集中标注
包括编号、截面尺寸、箍筋、纵向受力钢筋等基本信息。
要点二
配筋的表示方法
在平法中,剪力墙的配筋通常用图例符号和标注方式来表 示,每种符号和标注都代表了不同的配筋类型和施工要求 。
07
平法基础的识图
基础类型与编号
独立基础
独立基础是建筑物的基础形式之一,通常用于建筑物上部荷载较小的情况。根据《建筑地 基基础设计规范》GB 50007-2011,独立基础可分为按荷载分级的甲、乙、丙类基础, 以及按地基土分类的平板型和柱下板带型基础。
原位标注
包括梁上柱的纵筋和箍筋等。
柱的配筋解读
纵向受力钢筋
通常采用HRB400级或HRB500 级钢筋,直径不宜小于12mm ,也不宜大于25mm。
箍筋
主要用来固定纵向受力钢筋的 位置,通常采用HRB335级或 HRB400级钢筋制作。
附加箍筋
当剪力墙或框架柱的边缘约束 需要加强时设置。
截面尺寸
根据设计要求确定,通常采用 矩形或圆形截面。
柱下板带
柱下板带是一种基础形式,通常用于建筑物上部荷载较大但分布较均匀的情况。它由柱下 板和柱下板带组成,根据《建筑地基基础设计规范》GB 50007-2011,柱下板带的宽度 不应小于2.5m。
平板型基础
平板型基础是一种将建筑物荷载通过平板传递到地基上的基础形式。根据《建筑地基基础 设计规范》GB 50007-2011,平板型基础的厚度不应小于200mm。

《混凝土结构平法识图》教学教案

《混凝土结构平法识图》教学教案

《混凝土结构平法识图》教学教案课程名称: 混凝土结构平法识图总学时: 52第1章混凝土结构平法识图基础知识第2章梁平法识图与钢筋算量l取相邻两跨较大的净跨长。

(3)架立筋与支座负筋搭接150 mm。

(4)下部钢筋锚固长度: 带肋钢筋12d, 光圆钢筋15d。

平面为弧形的梁因有扭矩作用, 纵筋在支座处受力, 所以锚入支座长度取ll。

(5)箍筋没有加密区, 如果端部采用不同间距的箍筋, 需注明根数。

2.3梁钢筋计算实例例题1:计算多跨楼层框架梁KL1的钢筋量, 如图所示。

例题2:某现浇楼层框架结构, 框架梁截面尺寸为Δ×ℎ=0.3 Δ×0.6 Δ, 楼板厚度为100 mm, 柱子截面尺寸Δ=ℎ=0.5 Δ, 柱、梁保护层厚度为20 mm;相邻两榀框架间距为3.6 m。

在荷载作用下框架梁的内力如图2-36所示。

采用C20混凝土, HRB335级钢筋,Δ1=1.0,ΔΔ=0.550,ΔΔ=40 mm;柱纵筋类别为HRB335, 直径为25 mm;柱箍筋类别为HPB300, 直径为8 mm。

轴线与柱中线重合。

试求框架梁的配筋情况。

(环境类别一类、四级抗震)第3章柱平法识图与钢筋算量可概括为:内侧边钢筋按中柱钢筋构造要求, 外侧边钢筋按边柱(角柱)钢筋构造要求, 即内侧边钢筋直锚或弯锚, 外侧边钢筋“柱包梁”或“梁包柱”。

七、框架柱箍筋构造及计算原理需要注意: 剪跨比不大于2的柱, 或因设置填充墙等形成的柱净高与柱截面高度之比不大于4的柱(即短柱), 一级和二级框架的角柱, 都要全高加密;纵筋搭接接头范围内也需箍筋加密。

柱箍筋的构造要点如下。

(1)柱纵向钢筋与复合箍筋排布应遵循对称均匀原则, 箍筋转角处应有纵向钢筋。

(2)柱复合箍筋应采用截面周边外封闭大箍加内封闭小箍的组合方式(大箍套小箍), 内部复合箍筋的相邻两肢形成一个内封闭小箍, 当复合箍筋的肢数为单数时, 设置一个单肢箍。

沿外封闭箍筋周边箍筋局部重叠不宜多于两层。
