电动机基本知识

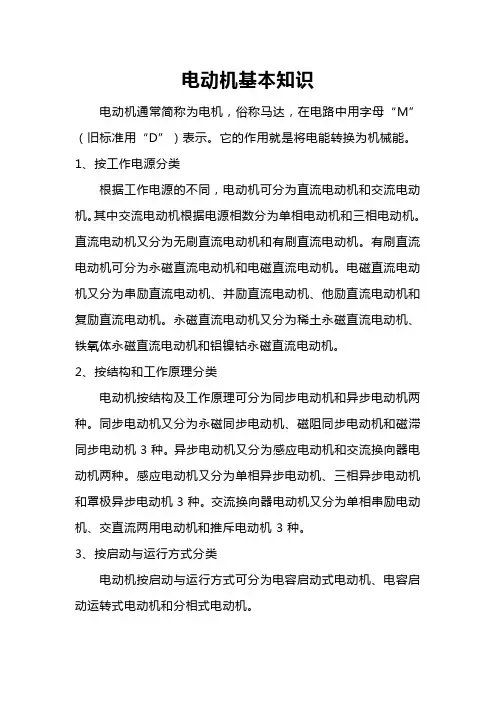

电动机基本知识

电动机基本知识电动机通常简称为电机,俗称马达,在电路中用字母“M”(旧标准用“D”)表示。
它的作用就是将电能转换为机械能。
1、按工作电源分类根据工作电源的不同,电动机可分为直流电动机和交流电动机。
其中交流电动机根据电源相数分为单相电动机和三相电动机。
直流电动机又分为无刷直流电动机和有刷直流电动机。
有刷直流电动机可分为永磁直流电动机和电磁直流电动机。
电磁直流电动机又分为串励直流电动机、并励直流电动机、他励直流电动机和复励直流电动机。
永磁直流电动机又分为稀土永磁直流电动机、铁氧体永磁直流电动机和铝镍钴永磁直流电动机。
2、按结构和工作原理分类电动机按结构及工作原理可分为同步电动机和异步电动机两种。
同步电动机又分为永磁同步电动机、磁阻同步电动机和磁滞同步电动机 3 种。
异步电动机又分为感应电动机和交流换向器电动机两种。
感应电动机又分为单相异步电动机、三相异步电动机和罩极异步电动机3 种。
交流换向器电动机又分为单相串励电动机、交直流两用电动机和推斥电动机 3 种。
3、按启动与运行方式分类电动机按启动与运行方式可分为电容启动式电动机、电容启动运转式电动机和分相式电动机。
4、按用途分类电动机按用途可分为驱动用电动机和控制用电动机。
驱动用电动机又分为电动工具(包括钻孔、抛光、磨光、开槽、切割、扩孔等工具)用电动机、家电(包括洗衣机、电风扇、电冰箱、空调器、录音机、录像机、影碟机、复读机、吸尘器、照相机、电吹风、电动剃须刀、电动自行车、电动玩具等)用电动机、其他通用小型机械设备(包括各种小型机床、小型机械、医疗器械、电子仪器等)用电动机。
控制用电动机又分为步进电动机和伺服电动机等。
5、按转子的结构分类电动机按转子的结构可分为笼型感应电动机(早期称为鼠笼型异步电动机)和绕线转子感应电动机(早期称为绕线型异步电动机)。
6、按运转速度分类电动机按运转速度可分为低速电动机、高速电动机、恒速电动机、调速电动机。
低速电动机又分为齿轮减速电动机、电磁减速电动机、力矩电动机和爪极同步电动机等。
电机基础知识入门

电机基础知识入门电机是我们日常生活中广泛应用的一种电气设备,它具有转化电能为机械能的作用。
为了更好地了解电机的基础知识,本文将介绍电机的工作原理、分类以及常见问题解决方案。
一、电机的工作原理电机的工作原理基于电磁感应定律和洛伦兹力定律。
当电流通过电机的线圈时,产生的磁场与磁场中的磁场相互作用,引起电机的转动。
1. 电磁感应定律:电磁感应定律指出,当导体处于磁场中时,如果导体上有磁通量的变化,就会在导体两端产生感应电动势。
对于电机而言,这个概念可以理解为通过线圈的电流改变了磁场,从而使得产生力矩。
2. 洛伦兹力定律:洛伦兹力定律指出,导体中的电流在磁场中受力的方向为垂直于磁感应强度和电流的方向。
在电机中,这个定律解释了为何导体在磁场中会受到力矩以及为何电机能够旋转。
二、电机的分类根据电机的结构和工作原理,电机可以分为直流电机和交流电机两大类。
1. 直流电机:直流电机分为直流电动机和直流发电机。
直流电动机的工作原理基于直流电流通过线圈产生的磁场与磁场相互作用而产生的机械转动。
直流发电机则相反,通过机械转动产生的磁场与磁场相互作用产生直流电流。
直流电机具有结构简单、转速可调、启动扭矩大等特点,广泛应用于工业控制、汽车、家用电器等领域。
2. 交流电机:交流电机包括异步电动机和同步电动机。
异步电动机是最常见的交流电机,其工作原理是利用交流电的频率和相位差使得电机在磁场中产生旋转。
异步电动机具有结构简单、制造成本低等优点,广泛应用于家电、空调等领域。
同步电动机则需要较为复杂的控制系统,相较于异步电动机具有更高的效率和较低的能耗。
三、常见问题解决方案在使用电机的过程中,可能会遇到一些常见问题,接下来就为大家介绍一些常见问题的解决方案。
1. 电机过热:电机过热可能是由于电机负载过重、通风不良等原因导致的。
解决方案可以是检查负载是否过重,增加通风设施以保持散热。
2. 电机启动困难:电机启动困难可能是由于电压不稳定、起动电流过大等原因导致的。
电动机的基本知识及操作

xx年xx月xx日
目录
• 电动机概述 • 电动机的结构与组成 • 电动机的选用与安装 • 电动机的操作与维护 • 电动机常见故障及排除方法 • 电动机的安全使用与规范操作
01
电动机概述
电动机的定义
电动机(Electric Motor)是一种将电能转换为机械能的动力 装置。
总结词
电动机内部的热量积累导致温度过高,可 能引起绝缘损坏、轴承卡死等故障。
详细描述
电动机过热可能是由于负载过大、电源电 压过高、通风不良或轴承润滑不良引起的 。过热可能导致电动机的绝缘材料损坏, 增加电动机短路、接地等故障的风险,严 重时可能引起火灾。为防止电动机过热, 应定期检查电动机的负载、电源电压和通 风情况,保持电动机的良好运行状态。
根据负载性质选用
根据负载的性质选择电动机,例如,在需要频繁启动、制动和逆转的情况下,可选用绕线型电动机;在不需调速但需要有 大转矩的情况下,应选用深槽式电动机。
电动机的安装步骤
准备安装工具和材料
确定安装位置
电动机安装需要使用一些专业的安装工具和 材料,例如,螺丝刀、固定板、减震橡胶等 。
根据电动机的使用环境和负载特性选择合适 的安装位置,同时需要考虑维护和检修的方 便性。
固定电动机
接线
将电动机用螺丝刀固定在预定的安装位置上 ,注意保持平衡和垂直度。
按照电动机的接线图进行接线,包括电源线 、控制线和信号线等,注意确保接线质量和 安全。
电动机的安装注意事项
注意接地
电动机必须接地,以保证其安 全性和稳定性。
确保接线正确
接线时必须保证接线的正确性 ,避免短路或断路。
注意安装环境
异常处理
如出现异常情况应立即停 机检查,并及时联系专业 人员进行维修。
九年级物理电动机的知识点

九年级物理电动机的知识点一、电动机的概念电动机是一种将电能转化为机械能的装置。
它通过电流通过导线产生磁场,利用磁场作用于导线中的电流产生力,从而引发转矩,使电机旋转。
电动机是现代社会中广泛应用的一种关键设备。
二、电动机的基本原理电动机的基本原理是利用电磁感应的法则和洛伦兹力的作用,从而将电能转化为机械能。
它主要包括电磁感应原理、洛伦兹力原理和右手定则。
1. 电磁感应原理:当通过导体的电流发生变化时,会产生电磁感应。
电动机中的定子线圈和励磁线圈通过电流的变化而产生磁场,从而引起转子的转动。
2. 洛伦兹力原理:当导体中有电流通过时,会受到力的作用。
电动机中的定子线圈由于电流与磁场的相互作用而受到洛伦兹力,进而产生转矩。
3. 右手定则:右手定则用于确定定子线圈中磁场和电流之间的关系,从而确定转子的旋转方向。
三、电动机的分类电动机根据其工作原理和结构的不同可分为直流电动机和交流电动机。
1. 直流电动机:直流电动机的定子线圈与转子线圈都是直流电流。
它的特点是旋转稳定、容易控制转速和转向。
2. 交流电动机:交流电动机的定子线圈通过交流电流产生磁场,旋转子线圈则通过感应电流产生磁场。
交流电动机的特点是结构简单、工作可靠。
四、电动机的应用领域电动机广泛应用于各个领域,包括工业制造、农业、交通运输和日常生活。
1. 工业制造:电动机广泛应用于工厂中的各种机械设备,如机床、输送机、压缩机等。
它们通过电动机提供的动力来完成工作。
2. 农业:电动机在农业中的应用主要包括水泵、插秧机、收割机等。
它们提供动力来帮助农民完成农业生产的各项工作。
3. 交通运输:电动机在交通运输领域中起着重要的作用,如电动汽车、电动自行车等。
它们通过电能转化为机械能,实现交通工具的运行。
4. 日常生活:电动机在日常生活中也随处可见,比如家庭中的洗衣机、电冰箱、吸尘器等。
这些家电设备都离不开电动机的动力支持。
总结:九年级物理学中,电动机是一个重要的知识点。
电动机基础知识

(a)定子铁心
(b)定子冲片
定子铁心及冲片示意图
四、三相异步电动机的结构
(3)定子绕组
定子绕组是三相电动机的电路部分,三相电动机有三相绕组,通入三相对称电流时 ,就会产生旋转磁场。三相绕组由三个彼此独立的绕组组成,且每个绕组又由若干线 圈连接而成。每个绕组即为一相,每个绕组在空间相差120°电角度。线圈由绝缘铜导 线或绝缘铝导线绕制。中、小型三相电动机多采用圆漆包线,大、中型三相电动机的 定子线圈则用较大截面的绝缘扁铜线或扁铝线绕制后,再按一定规律嵌入定子铁心槽 内。定子三相绕组的六个出线端都引至接线盒上,首端分别标为U1, V1, W1 ,末端分 别标为U2, V2, W2 。这六个出线端在接线盒里的排列如下图所示,可以接成星形或三 角形。
2)发电机:在电路中用字母“G”表示。它的主要作用是利用机械能转化为 电能,目前最常用的是,利用热能、水能等推动发电机转子来发电,如我 厂的9000KW发电机和25000KW发电机。随着风力发电技术的日趋成熟,风 电也慢慢走进我们的生活。
3)变压器:在有的书上称之为静止的电机。
二、电动机的分类
1、按工作电源分类:
• 2. 额定功率(4.0KW)
单额位定。功率是指在满载运行时三相电动机轴上所输出的额定机械功率,用PN表示,以千瓦(kW)或瓦(W)为
• 3. 额定电压(380V)
过额额定定电电压压是的指±接5到%电。动电机压绕过组高上,的电线动电机压容,易用烧U毁N表;示电。压三过相低电,动电机动要机求难所以接启的动电,源即电使压启值动的后变电动动一机般也不可应能超带 不动负载,容易烧坏。

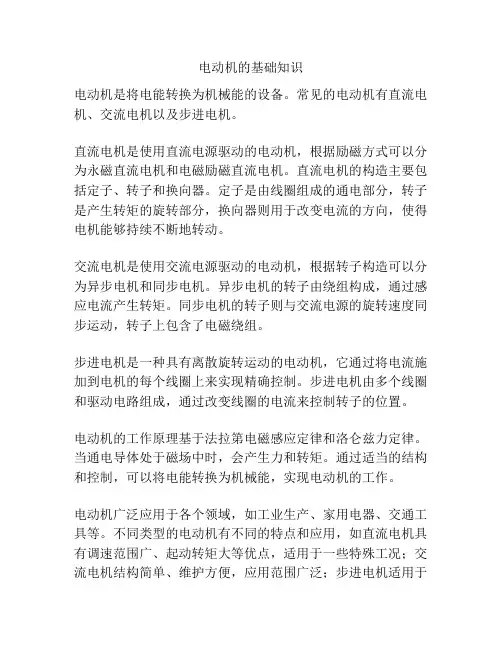

电动机的基础知识

电动机的基础知识
电动机是将电能转换为机械能的设备。
常见的电动机有直流电机、交流电机以及步进电机。
直流电机是使用直流电源驱动的电动机,根据励磁方式可以分为永磁直流电机和电磁励磁直流电机。
直流电机的构造主要包括定子、转子和换向器。
定子是由线圈组成的通电部分,转子是产生转矩的旋转部分,换向器则用于改变电流的方向,使得电机能够持续不断地转动。
交流电机是使用交流电源驱动的电动机,根据转子构造可以分为异步电机和同步电机。
异步电机的转子由绕组构成,通过感应电流产生转矩。
同步电机的转子则与交流电源的旋转速度同步运动,转子上包含了电磁绕组。
步进电机是一种具有离散旋转运动的电动机,它通过将电流施加到电机的每个线圈上来实现精确控制。
步进电机由多个线圈和驱动电路组成,通过改变线圈的电流来控制转子的位置。
电动机的工作原理基于法拉第电磁感应定律和洛仑兹力定律。
当通电导体处于磁场中时,会产生力和转矩。
通过适当的结构和控制,可以将电能转换为机械能,实现电动机的工作。
电动机广泛应用于各个领域,如工业生产、家用电器、交通工具等。
不同类型的电动机有不同的特点和应用,如直流电机具有调速范围广、起动转矩大等优点,适用于一些特殊工况;交流电机结构简单、维护方便,应用范围广泛;步进电机适用于
对位置要求较高的场合,如机床、印刷机等。
以上是电动机的基础知识,希望能对您有所帮助。
电动机相关知识点高三

电动机相关知识点高三电动机相关知识点电动机作为一种常见的继电器设备,广泛应用于各行各业。
对于高三学生而言,了解电动机的相关知识点不仅有助于课堂学习,还能扩展对工程技术领域的了解。
本文将介绍电动机的工作原理、分类以及应用等方面的知识点。
一、电动机的工作原理电动机是一种将电能转化为机械能的设备,其工作原理基于电磁感应。
当通电时,电动机内的线圈会受到电流的作用而产生电磁场,线圈中的导体在电磁场的作用下受力并旋转,从而实现机械运动。
二、电动机的分类根据电动机的结构和工作原理的不同,电动机可以分为直流电动机和交流电动机两大类。
1. 直流电动机:直流电动机是最早应用的一种电动机,其结构相对简单。
直流电动机可根据励磁方式的不同分为永磁直流电动机和励磁直流电动机。
永磁直流电动机通过外界提供的恒定磁场来产生旋转力,而励磁直流电动机则通过外部电源对励磁线圈进行电磁感应。
2. 交流电动机:交流电动机是目前广泛应用的电动机类型,其结构复杂且种类繁多。
根据转子结构的不同,可将交流电动机分为感应电动机和同步电动机两种类型。
感应电动机是一种最常见的交流电动机,其原理是利用电磁感应现象将电能转化为机械能。
同步电动机则是根据电磁场的旋转速度与电源频率的同步性来实现高效的能量转换。
三、电动机的应用领域电动机广泛应用于各个行业,包括工业制造、交通运输、家电等。
以下是电动机在几个重要领域的应用举例:1. 工业制造:电动机在工业制造中扮演着重要角色,如机床、泵、风机、压缩机等设备均采用电动机作为驱动装置。
电动机的性能和效率直接影响着工业生产的效率和质量。
2. 交通运输:电动机在交通运输领域也有广泛应用,例如电动汽车、电动自行车等。
随着环保意识的增强,电动交通工具逐渐替代传统燃油动力的交通工具,成为未来交通的发展趋势。
3. 家电产品:电动机在家电产品中的应用也是家喻户晓的,如洗衣机、空调、冰箱等。
电动机的高效能和低噪音使得家电产品的使用更加便捷和舒适。
电动机基础理论知识点总结

电动机基础理论知识点总结电动机是一种将电能转换为机械能的装置。
它广泛应用于工业生产、家庭生活和交通运输等领域。
在电动机的运行原理和性能特点方面,有一些基础的理论知识点是十分重要的。
本文将对电动机的基础理论知识点进行总结,包括电动机的分类、运行原理、性能特点及应用等方面。
一、电动机的分类电动机主要分为直流电动机和交流电动机两大类。
根据电动机的不同工作原理和结构特点,又可细分为多种类型。
1. 直流电动机直流电动机是直流电源为其提供电能转换为机械能的装置。
直流电动机具有线圈绕组和永磁体两种类型。
线圈绕组又可分为电枢绕组和励磁绕组两部分。
直流电动机的性能稳定,调速范围广,应用范围广泛。
2. 交流电动机交流电动机是交流电源为其提供电能转换为机械能的装置。
根据其工作原理和结构特点,交流电动机又分为异步电动机、同步电动机和感应电动机等多种类型。
交流电动机的结构简单、成本较低,适用于大部分家用电器和工业设备。
二、电动机的运行原理电动机的运行原理是将电能转化为机械能。
其基本原理是根据洛伦兹力和法拉第电磁感应定律的相互作用原理。
电动机在运行过程中,通过电流在磁场中受到洛伦兹力的作用,产生转矩,从而驱动电机的转子旋转。
1. 直流电动机的运行原理直流电动机的运行原理是基于直流电源的电流在磁场中受到洛伦兹力的作用,产生转矩,从而驱动电机的转子旋转。
直流电动机的工作原理简单清晰,可以通过改变电枢电流的方向和大小来实现电动机的调速和逆转。
2. 交流电动机的运行原理交流电动机的运行原理是基于交流电源产生的旋转磁场对电动机转子产生感应电动势,从而产生转矩,驱动电机的转子旋转。
交流电动机的工作原理相对复杂,需要通过外部电路控制来实现电机的调速和逆转。
三、电动机的性能特点电动机的性能特点是评价其工作状态和品质的重要指标。
主要包括额定功率、额定转速、起动性能、效率和功率因数等方面。
1. 电动机的额定功率和额定转速电动机的额定功率是指电机在额定工况下能够持续输出的功率。
关于电机44个基本知识点

关于电机44个基本知识点1 . 单相变压器空载时的电流与主磁通不同相位,存在一个相位角度差aFe,因为存在铁耗电流。
空载电流是尖顶波形,因为其中有较大的三次谐波。
2 . 直流电机电枢绕组中流动的也是交流电流。
但其励磁绕组中流的是直流电流。
直流电动机的励磁方式有他励、并励、串励、复励等。
3 . 直流电机的反电势表达式为E =CE F n;而电磁转矩表达式则为Tem =CTFI。
4 . 直流电机的并联支路数总是成对的。
而交流绕组的并联支路数则不一定。
5 . 在直流电机中,单叠绕组的元件是以一个叠在另外一个之上的方式,串联而成的。
无论是单波绕组、还是单叠绕组,换向片将所有元件串联在一起、构成了一个单一的闭合回路。
6 . 异步电机又称感应电机,因为异步电机的转子电流是通过电磁感应而产生的。
7 . 异步电动机降压起动时,起动转矩减小,起动转矩和绕组的起动电流的平方成正比地减小。
8 . 一次侧电压的幅值、频率不变时,变压器的铁心的饱和程度是基本不变的,励磁电抗也基本不变。
9 . 同步发电机的短路特性是一条直线,三相对称短路时磁路是不饱和的;三相对称稳态短路时,短路电路为纯去磁的直轴分量。
10 . 同步电机励磁绕组中的电流是直流电流,励磁方式主要有励磁发电机励磁、静止整流器励磁、旋转整流器励磁等。
11 . 三相合成磁动势中没有偶次谐波;对称三相绕组通对称三相电流,其合成磁动势中没有3的倍数磁谐波。
12 . 三相变压器一般都希望有某一侧是三角形连接或者有某一侧中点接地。
因为三相变压器的绕组联结都希望有三次谐波电流的通路。
13 . 对称三相绕组通对称三相电流时,其合成磁动势中的5次谐波是反转的;7次谐波是正转的。
电动机的基础知识整理学习

电动机的基础知识整理学习电动机是一种将电能转化成机械能,并可再使用机械能产生动能,用来驱动其他装置的电气设备。
相信小时候我们都玩过这个。
下面是小编带来的关于电动机的基础知识的内容,欢迎大家阅读!电动机基础知识1. 绝缘材料的耐温能力是怎样划分的?答:我国现分为六级,即A、E、B、F、H、C。
(1) A级绝缘材料最大允许工作温度为105℃(2) E级绝缘材料最大允许工作温度为120℃(3) B级绝缘材料最大允许工作温度为130℃(4) F级绝缘材料最大允许工作温度为155℃(5) H级绝缘材料最大允许工作温度为180℃(6) C级绝缘材料最大允许工作温度为180℃以上。
2. 简述感应电动机的构造和工作原理。
答:感应电动机的工作原理是这样的,当三相定子绕组通过三相对称的交流电电流时,产生一个旋转磁场,这个旋转磁场在定子内膛转动,其磁力线切割转子上的导线,在转子导线中感应起电流。
由于定子磁场与转子电流相互作用力产生电磁力矩,于是,定子旋转磁场就拖着具有载流导线的转子转动起来。
3. 感应电动机启动时为什么电流大?而启动后电流会变小?答:当感应电动机处在停止状态时,从电磁的角度看,就象变压器,接到电源去的定子绕组相当于变压器的一次线圈,成闭路的转子绕组相当于变压器被短路的二次线圈;定子绕组和转子绕组间无电的的联系,只有磁的联系,磁通经定子、气隙、转子铁芯成闭路。
当合闸瞬间,转子因惯性还未转起来,旋转磁场以最大的切割速度——同步转速切割转子绕组,使转子绕组感应起可能达到的最高的电势,因而,在转子导体中流过很大的电流,这个电流产生抵消定子磁场的磁能,就象变压器二次磁通要抵消一次磁通的作用一样。
定子方面为了维护与该时电源电压相适应的原有磁通,遂自动增加电流。
因为此时转子的电流很大,故定子电流也增得很大,甚至高达额定电流的4~7倍,这就是启动电流大的缘由。
启动后为什么小:随着电动机转速增高,定子磁场切割转子导体的速度减小,转子导体中感应电势减小,转子导体中的电流也减小,于是定子电流中用来抵消转子电流所产生的磁通的影响的那部分电流也减小,所以定子电流就从大到小,直到正常。
电动机基础知识介绍课件

电动机的转子
转子是电动机的旋转部分,装有导条和端环,通电后与定 子磁场相互作用产生旋转力矩。
转子由铁心、导条和端环等部件组成,导条和端环通常用 铜或铝制成。转子通过轴承安装在定子内,与定子磁场相 互作用产生旋转力矩。
电动机的轴承
轴承是支撑电动机转子的部件,起到 减小摩擦和磨损的作用。
轴承通常采用滚动轴承或滑动轴承, 滚动轴承由内圈、外圈和滚动体组成 ,滑动轴承则由轴瓦和润滑油组成。 轴承的选择和使用对电动机的性能和 寿命有很大影响。
伺服电动机是一种能够快速响应控制信号并精确地执行运动的电动机。它通常配备有编码器或其他反馈装置,以实现精确的 速度和位置控制。伺服电动机广泛应用于各种自动化设备和控制系统。
03
电动机的组成结构
电动机的定子
定子是电动机的主要组成部分,负责产生磁场,通常由铁心 和绕组组成。
定子由硅钢片叠压而成,中心有励磁绕组,通电后产生磁场 。定子固定在电动机机座上,并通过轴承支撑转子。
电动机的绕组
绕组是电动机中用来传输电流的线圈,通常由绝缘导线绕制而成。
绕组按照一定的规律嵌装在定子槽内,通电后产生磁场。绕组是电动机中的重要部分,其设计和制造 质量直接影响电动机的性能和可靠性。
电动机的换向器
换向器是直流电动机特有的部件,用 于实现电流方向的改变。
VS
换向器由多个换向片组成,固定在转 轴上,与电刷接触。当直流电流通过 换向器时,由于换向片的旋转,电流 方向发生改变,从而实现电动机的正 常运转。换向器的制造精度和使用寿 命对电动机的性能有很大影响。
04
电动机的性能参数
额定功率
电动机在额定电压和额定电流下能够长时间 正常工作的功率。
额定功率是电动机的一个重要性能参数,它 表示电动机在正常工作条件下能够输出的最 大功率。额定功率的选取应当根据实际需求 来选择,过大或过小的额定功率都会影响电
电机知识点总结

电机知识点总结一、电动机的基本原理1. 电动机的工作原理电动机是将电能转化为机械能的装置,利用电磁感应原理,在电磁场中产生力矩,实现电能到机械能的转换。
电动机由定子和转子两部分组成,定子产生电磁场,而转子则在电磁场中受力转动。
电动机有交流电动机和直流电动机之分,根据不同的工作原理可以衍生出各种不同类型的电动机。
2. 电动机的分类根据电动机的不同特点和工作原理,可以将电动机分为很多种类,主要包括:直流电动机、交流异步电动机、交流同步电动机、步进电动机、伺服电动机等。
3. 直流电动机的工作原理直流电动机是一种将直流电能转化为机械能的装置,它由定子和转子两部分组成。
当直流电流通过定子线圈时,形成磁场,这个磁场会对转子产生力矩,使得转子转动。
直流电动机广泛应用于各种机械设备中,具有速度可调、扭矩可调等特点。
4. 交流电动机的工作原理交流电动机是一种将交流电能转化为机械能的装置,主要包括异步电动机和同步电动机两种。
异步电动机是利用交变电流在定子绕组中产生旋转磁场,从而传递到转子上,使其旋转。
而同步电动机则是通过与交变电源同步旋转的方式工作,具有固定的转速和较高的效率。
5. 电动机的应用领域电动机广泛应用于各种领域,如工业生产、交通运输、家用电器等。
在工业生产中,电动机作为驱动设备,在机械加工、输送、起重等工艺中发挥重要作用;在交通运输领域,电动机作为汽车、火车、飞机等交通工具的动力来源,推动着交通事业的发展;在家用电器中,电动机作为各种电器产品中的动力装置,为人们的生活带来了极大的便利。
二、电动机的选型与设计1. 电动机的选型原则在选择电动机时,需要考虑多方面因素,如工作负载、转速要求、环境条件等。
通常需要根据所需的工作性能、环境条件和经济因素等综合考虑,选择合适的电动机型号和规格。
2. 电动机的设计要点电动机的设计是一个复杂的工程,需要考虑多种因素,如电磁设计、结构设计、散热设计等。
电动机的设计要点包括:满足工作负载需求、提高效率、降低噪音、延长使用寿命等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
➢ 按转子结构的不同,三相异步电动机可分为笼式和绕线式 两种。笼式转子的异步电动机结构简单、运行可靠、重量 轻、价格便宜,得到了广泛的应用,其主要缺点是调速困 难。绕线式三相异步电动机的转子和定子一样也设置了三 相绕组并通过滑环、电刷与外部变阻器连接。调节变阻器 电阻可以改善电动机的起动性能和调节电动机的转速。
➢ 什么是三相电?幅值相等、频率相等、相位互差120°电势称为三相 交流电;以三相发电机作为电源,称为三相电源;以三相电源供电的 电路,称为三相电路。U、V、W称为三相,相与相之间的电压是线 电压,电压为380V。相与中心线之间称为相电压,电压是220V。
➢ 三相交流电的最大用途是驱动电机,三相交流电是构成旋转磁场所需 的最少的相数。如果是单相或者两项交流电构不成稳定的具有固定旋 转方向的旋转磁场,四相、五相甚至更多的相当然好,但费用昂贵不 经济,那就只有选三相交流电了。除了电机驱动外,交流电的相位问 题没有意义。
➢ 直流电动机按结构及工作原理可分为无刷直流电动机和有 刷直流电动机。有刷直流电动机可分为永磁直流电动机和 电磁直流电动机。电磁直流电动机又分为串励直流电动机、 并励直流电动机、他励直流电动机和复励直流电动机。永 磁直流电动机又分为稀土永磁直流电动机、铁氧体永磁直 流电动机和铝镍钴永磁直流电动机。
➢ 按起动与运行方式分类 电动机按起动与运行方式可分为 电容起动式电动机、电容起动运转式电动机和分相式电动 机。
➢ 按用途分类 电动机按用途可分为驱动用电动机和控制用 电动机。
各种交流电动机简介
➢ 目前较常用的交流电动机有两种:三相异步电动机单相 交流电动机。第一种多用在工业上,而第二种多用在民用 电器上。
➢ 要使单相电动机能自动旋转起来,我们可在定子 中加上一个起动绕组,起动绕组与主绕组在空间 上相差90度,起动绕组要串接一个合适的电容, 使得与主绕组的电流在相位上近似相差90度,即 所谓的分相原理。这样两个在时间上相差90度的 电流通入两个在空间上相差90度的绕组,将会在 空间上产生(两相)旋转磁场,如图2所示。在这 个旋转磁场作用下,转子就能自动起动,起动后, 待转速升到一定时,借助于一个安装在转子上的 离心开关或其他自动控制装置将起动绕组断开, 正常工作时只有主绕组工作。因此,起动绕组可 以做成短时工作方式。但有很多时候,起动绕组 并不断开,我们称这种电动机为电容式单相电动 机,要改变这种电动机的转向,可由改变电容器 串接的位置来实现。
二、单相交流电动机的旋转原理
➢ 三相电的产生是因为其能为电机带来较好的性能(特别是发电机)。 三相并不是产生旋转磁场的最小相数,两个在空间上垂直,在相位上 差90度的交流线圈同样可以产生旋转磁场,但这会造成电机极距下线 圈无法均布,从而不但降低了电机容量,还会产生主磁场的严重崎变。
➢ 单相交流电动机只有一个绕组,转子是鼠笼式的。当单相正弦电流通 过定子绕组时,电动机就会产生一个交变磁场,这个磁场的强弱和方 向随时间作正弦规律变化,但在空间方位上是固定的,所以又称这个 磁场是交变脉动磁场。这个交变脉动磁场可分解为两个以相同转速、 旋转方向互为相反的旋转磁场,当转子静止时,这两个旋转磁场在转 子中产生两个大小相等、方向相反的转矩,使得合成转矩为零,所以 电动机无法旋转。当我们用外力使电动机向某一方向旋转时(如顺时 针方向旋转),这时转子与顺时针旋转方向的旋转磁场间的切割磁力 线运动变小;转子与逆时针旋转方向的旋转磁场间的切割磁力线运动 变大。这样平衡就打破了,转子所产生的总的电磁转矩将不再是零, 转子将顺着推动方向旋转起来。
➢ ( 5 )轴承的拆卸、清洗 拆卸轴承应先用适宜的专用拉具。拉力应着力于轴承内圈,不能拉外 圈,拉具顶端不得损坏转子轴端中心孔(可加些润滑油脂)。在轴承 拆卸前,应将轴承用清洗剂洗干净,检查它是否损坏,有无必要更换。
2 、装配异步电动机
➢
( 1 )用压缩空气吹净电动机内部灰尘,检查各部零件的完整性,清洗油污等。 ( 2 )装配异步电动机的步骤与拆卸相反。装配前要检查定子内污物,锈是否清除,止口有无损坏 伤,装配时应将各部件按标记复位,并检查轴承盖配合是否合适。 ( 3 )轴承装配可采用热套法和冷装配法。 二、注意事项 1 、拆移电机后,电机底座垫片要按原位摆放固定好,以免增加钳工对中的工作量。 2 、拆、装转子时,一定要遵守要点的要求,不得损伤绕组,拆前、装后均应测试绕组绝缘及绕组 通路。 3 、拆、装时不能用手锤直接敲击零件,应垫铜、铝棒或硬木,对称敲。 4 、装端盖前应用粗铜丝,从轴承装配孔伸入钩住内轴承盖,以便于装配外轴承盖。 5 、用热套法装轴承时,只要温度超过 100 度,应停止加热,工作现场应放置 1211 灭火器。 6 、清洗电机及轴承的清洗剂(汽、煤油)不准随使乱倒,必须倒入污油井。 7 、检修场地需打扫干净。
熟悉三相交流电
➢ 三相交流电产生于交流发电机,电机旋转一周360度,线 圈切割磁场中的磁力线从而感应出电流,电流变化一个周 期,合成磁场在空间也旋转了一周。电流继续变化,磁场 也不断地旋转,即三相电流通过定子绕组所产生的合成磁 场,是随电流的交变而在空间旋转的磁场。 三相电应是工 厂用的三相动力线,是三根火线,火线之间的电压是 380V,而每根火线与零线是220V,也就是我们用的市电。 三根火线相位不同,相差120度。家庭实际上用的是一相 火线加零线。就如,家庭用的三脚插头,它实际上是一个 火线,一个零线和一个地线。一个火线和一个零线构成用 电器的电源,一个地线实际上是不接入用电电路的,他接 入用电器的外壳,一旦用电器发生漏电现象地线可以将电 流泄入大地,防止发生人员的触电。如果家庭装有漏电保 护器可马上将电源掐断。
➢ 三相供电系统具有很多优点,为各国广泛采用。在发电方面,相同尺 寸的三相发电机比单相发电机的功率大,在三相负载相同的情况下, 发电机转矩恒定,有利于发电机的工作;在传输方面,三相系统比单 相系统节省传输线,三相变压器比单相变压器经济;在用电方面,三 相电容易产生旋转磁场使三相电动机平稳转动。
电动机:实践--理论
同步电动机的原理
➢ 同步电动机是属于交流电机,定子绕组 与异步电动机相同。它的转子旋转速度与 定子绕组所产生的旋转磁场的速度是一样 的,所以称为同步电动机。正由于这样, 同步电动机的电流在相位上是超前于电压 的,即同步电动机是一个容性负载。为此, 在很多时候,同步电动机是用以改进供电 系统的功率因素的。
➢ 三相异步电动机要旋转起来的先决条件是具有一个旋转 磁场,三相异步电动机的定子绕组就是用来产生旋转磁场 的。我们知道,但相电源相与相之间的电压在相位上是相 差120度的,三相异步电动机定子中的三个绕组在空间方 位上也互差120度,这样,当在定子绕组中通入三相电源 时,定子绕组就会产生一个旋转磁场,其产生的过程如图 1所示。图中分四个时刻来描述旋转磁场的产生过程。电 流每变化一个周期,旋转磁场在空间旋转一周,即旋转磁 场的旋转速度与电流的变化是同步的。旋转磁场的转速为: n=60f/P 式中f为电源频率、P是磁场的磁极对数、n的单位 是:每分钟转数。根据此式我们知道,电动机的转速与磁 极数和使用电源的频率有关,为此,控制交流电动机的转 速有两种方法:1、改变磁极法;2、变频法。以往多用第 一种方法,现在则利用变频技术实现对交流电动机的无级 变速控制。
一、三相异步电动机的旋转原理
➢ 观察图1还可发现,旋转磁场的旋转方向与 绕组中电流的相序有关。相序A、B、C顺 时针排列,磁场顺时针方向旋转,若把三 根电源线中的任意两根对调,例如将B相电 流通入C相绕组中,C相电流通入B相绕组 中,则相序变为:C、B、A,则磁场必然 逆时针方向旋转。利用这一特性我们可很 方便地改变三相电动机的旋转方向。 定 子绕组产生旋转磁场后,转子导条(鼠笼 条)将切割旋转磁场的磁力线而产生感应 电流,转子导条中的电流又与旋转磁场相 互作用产生电磁力,电磁力产生的电磁转 矩驱动转子沿旋转磁场方向以n1的转速旋 转起来。一般情况下,电动机的实际转速 n1低于旋转磁场的转速n。因为假设n=n1, 则转子导条与旋转磁场就没有相对运动, 就不会切割磁力线,也就不会产生电磁转 矩,所以转子的转速n1必然小于n。为此我 们称三相电动机为异步电动机。
异步电动机结构和拆装
➢ 一、操作技术要点 1 、拆卸异步电动机 ( 1 )拆卸电动机之前,必须拆 除电动机与外部电气连接的连线, 并做好相位标记。 ( 2 )拆卸步骤 a 、带轮或联轴器; b 、前轴承 外盖; c 、前端盖; d 、风罩 e 、风扇; f 、后轴承外盖; g 、 后端盖; h 、抽出转子; i 、前 轴承; j 、前轴承内盖; k 、后 轴承; l 、后轴承内盖。
电动机基本知识
电动机是一切设备动力之本源,是电力拖动的 根本基础.深入到电知识的海洋必须从学习掌握 电动机基本知识入手.电工的实操能力也体现在 掌握电动机维护维修技能的水平上.
电动机分类
➢ 按电压等级分为高压电动机和低压电动机; ➢ 按电能种类分为直流电动机和交流电动机; ➢ 从电动机的转速与电网电源频率之间的关系来分类可分为
➢ 定位标记,用专用位具将皮带轮或联轴器慢慢位出。拉时要注意皮带 轮或联轴器受力情况务必使合力沿轴线方向,拉具项端不得损坏转子 轴端中心孔。 ( 4 )拆卸端盖、抽转子 拆卸前,先在机壳与端盖的接缝处(即止口处)作好标记以便复位。 均匀拆除轴承盖及端盖螺栓拿下轴承盖,再用两个螺栓旋于端盖上两 个项丝孔中,两螺栓均匀用力向里转(较大端盖要用吊绳将端盖先挂 上)将端盖拿下。(无顶丝孔时,可用铜棒对称敲打,卸下端盖,但 要避免过重敲击,以免损坏端盖)对于小型电动机抽出转子是靠人工 进行的,为防手滑或用力不均碰伤绕组,应用纸板垫在绕组端部进行。
➢ 按结构及工作原理分类 电动机按结构及工作原理可 分为异步电动机和同步电动机。
