数字示波器的实验内容和主要步骤
示波器实验报告(共7篇)
示波器实验报告(共7篇)一、实验目的1.了解示波器的基本原理和工作原理。
2.掌握示波器在电路测试和故障诊断中的应用。
3.学习示波器的操作方法，掌握各项操作技巧。
二、实验原理示波器是用来观察波形的一种仪器。
它以示波管为核心，通过电子束扫描屏幕，形成比较直观的波形图，实现对信号的观测、测量和分析。
示波器一般有模拟示波器和数字示波器两种，本实验采用数字示波器进行测试。
数字示波器以模拟数字转换技术为基础，是一种精确分析波形的仪器。
它接收被测电路中的信号，经过采样后经过模拟数字转换（ADC）转换成数字信号，同时进行多次采样，得到不同时刻下的波形数据，并将其传输到计算机中进行处理和显示。
数字示波器具有显示快、分辨率高、操作方便等优点，适用于对高频信号进行测量和分析。
三、实验内容1.了解示波器的基本操作方法，包括示波器的输入接口、触发系统、扫描方式、显示控制等内容。
2.使用示波器测量不同频率、振幅的正弦信号，并进行分析。
四、实验步骤与数据分析1.测量正弦波(1)将正弦波信号输入示波器的通道1，选择“正弦波”测量模式。
(2)调整示波器的扫描方式、扫描速率和显示控制，以得到清晰的信号波形。
(3)通过示波器测量正弦波的振幅和频率，得出如下数据：振幅：3V频率：50Hz(4)分析得出，正弦波是具有一定周期性的波形，它的幅度和频率可以通过示波器的测量得到。
在实际电路测试和故障诊断中，正弦波可以用作交流信号的测试，并可以通过触发系统实现高精度数据的采样和分析。
2.测量直流信号电压：5V3.测量矩形波和脉冲信号(3)通过示波器测量矩形波和脉冲信号的各项参数，如上升沿和下降沿时间、占空比等，得到实验数据。
五、实验结果本次实验使用数字示波器测量了不同频率、振幅的正弦信号、直流信号、矩形波信号和脉冲信号。
通过对示波器的操作和分析，得出了对信号波形的各项参数，进一步理解了示波器的原理和工作方式，并掌握了数字示波器的操作和应用技巧。
示波器的使用实验报告数据处理
示波器的使用实验报告数据处理示波器的使用实验报告数据处理引言：示波器是一种用于测量和显示电信号波形的仪器。
在电子实验中，示波器是一种非常重要的工具，可以帮助我们观察和分析电路中的信号波形。
本文将介绍示波器的使用实验报告数据处理过程，并探讨如何利用示波器数据进行信号分析。
一、实验目的本实验的目的是通过使用示波器，观察和分析不同电路中的信号波形，并对实验数据进行处理和分析，以达到以下几个目标：1. 理解示波器的基本原理和使用方法；2. 掌握示波器的各项参数设置；3. 学会对示波器数据进行处理和分析。
二、实验步骤1. 连接电路并打开示波器：首先，根据实验要求连接电路，并将示波器与电路正确连接。
然后，打开示波器，并调整示波器参数，以确保正确的信号显示。
2. 调整示波器参数：示波器的参数设置对于正确观察和分析信号波形至关重要。
常见的示波器参数包括时间基准、触发电平、垂直灵敏度等。
根据实验需要，逐步调整这些参数，以获得清晰、稳定的信号波形。
3. 观察信号波形：在示波器正确设置后，我们可以通过示波器屏幕观察到电路中的信号波形。
通过调整示波器参数，我们可以观察到不同频率、幅度和相位的信号波形。
4. 记录示波器数据：在观察信号波形的同时，我们需要记录示波器的数据。
示波器通常提供数据输出功能，可以将信号波形数据导出到计算机或其他设备。
通过记录示波器数据，我们可以进行后续的数据处理和分析。
三、示波器数据处理1. 数据导出：将示波器中的数据导出到计算机或其他设备。
可以使用示波器自带的数据导出功能，或者通过示波器与计算机的连接进行数据传输。
2. 数据处理软件：使用适当的数据处理软件，如MATLAB、Python等，对示波器数据进行处理。
根据实验需要，可以进行数据滤波、频谱分析、时域分析等操作。
3. 数据滤波：示波器采集到的数据可能包含噪声或其他干扰信号。
通过应用数字滤波算法，可以去除这些噪声，得到干净的信号波形。
4. 频谱分析：频谱分析是对信号波形的频率特性进行分析。
示波器的使用实验报告
示波器的使用实验报告示波器的使用实验报告「篇一」【实验目的】1、了解示波器显示波形的原理，了解示波器各主要组成部分及它们之间的联系和配合；2、熟悉使用示波器的基本方法，学会用示波器测量波形的电压幅度和频率；3、观察李萨如图形。
【实验仪器】1、双踪示波器 GOS-6021型1台2、函数信号发生器YB1602型 1台3、连接线示波器专用 2根示波器和信号发生器的使用说明请熟读常用仪器部分。
[实验原理]示波器由示波管、扫描同步系统、Y轴和X轴放大系统和电源四部分组成。
1、示波管如图所示，左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。
亮点在偏转板电压的作用下，位置也随之改变。
在一定范围内，亮点的位移与偏转板上所加电压成正比。
示波管结构简图示波管内的偏转板2、扫描与同步的作用如果在X轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线，如图图扫描的作用及其显示如果在Y轴偏转板上加正弦电压，而X轴偏转板不加任何电压，则电子束的亮点在纵方向随时间作正弦式振荡，在横方向不动。
我们看到的将是一条垂直的亮线，如图如果在Y轴偏转板上加正弦电压，又在X轴偏转板上加锯齿形电压，则荧光屏上的`亮点将同时进行方向互相垂直的两种位移，其合成原理如图所示，描出了正弦图形。
如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。
但如果正弦波与锯齿波的周期稍有不同，则第二次所描出的曲线将和第一次的曲线位置稍微错开，在荧光屏上将看到不稳定的图形或不断地移动的图形，甚至很复杂的图形。
由此可见：（1）要想看到Y轴偏转板电压的图形，必须加上X轴偏转板电压把它展开，这个过程称为扫描。
如果要显示的波形不畸变，扫描必须是线性的，即必须加锯齿波。
（2）要使显示的波形稳定，Y轴偏转板电压频率与X轴偏转板电压频率的比值必须是整数，即：fynn=1,2,3, fx示波器中的锯齿扫描电压的频率虽然可调，但要准确的满足上式，光靠人工调节还是不够的，待测电压的频率越高，越难满足上述条件。
数字示波器的实验内容和主要步骤
一、实验仪器图片参照1、函数信号发生器图片2、数字示波器图片TDS2002数字示波器TDS1001B数字示波器二、实验内容介绍实验内容一：熟悉数字示波器面板各功能键实验内容二：1.简单测量正弦信号的频率、周期及峰—峰值1）选择输出信号为正弦信号，按下“DEFAULT SETUP”按钮，再按下“AUTO SET”按钮，综合使用仪器按钮，使得数字示波器的屏幕正好显示3个周期的正弦波。
2）按下数字示波器的“CH1 MENU”按钮，此时屏幕出现的菜单对应“探棒”选择“1 X ”档；3）使用数字示波器的“MEASURE”按钮，选择测量类型，测量出此3个周期的频率、周期及峰—峰值。
4）如此完成了一次测量，重复步骤3），共完成此3个周期信号频率、周期及峰—峰值的8次测量，并写出各物理量仪器的示值误差。
2.使用软件打印此3个周期的正弦信号。
使用软件打印出前一步骤所对应的3个周期正弦信号。
注意：TDS2002型数字示波器使用的是“WaveStar”软件；TDS1001型数字示波器使用的是“NI Signal Express Tektronix Edition”软件记录下“使用软件打印正弦波信号图形”的详细操作步骤。
附一：采用计算机中的“WaveStar”软件打印图形1)打开“WaveStar”软件,点击左边界面“Local”选项的“+”，弹出“Tek TDS 1000 Series”选项；2) 点击“Tek TDS 1000 Series”选项的“+”，然后点击“Data”选项的“+”;3)将“Waveforms”选项打开；4)这时点击“File”→“New Datesheet”→“YTsheet”，点击“OK”；5)击中界面左边“Waveforms”的“CH1”，并拖动到“YTsheet”工作表里；6)这时点击“Edit”→“New Annotation”,出现一个注释框，在注释框里输入注释信息（比如图形名称、姓名、学号、班级等）；7)在图上右击，选择“Print Datasheet…”→“OK”（或者：选择打印图标“Print Datasheet”），这个时候就会在打印机上打印出图形。

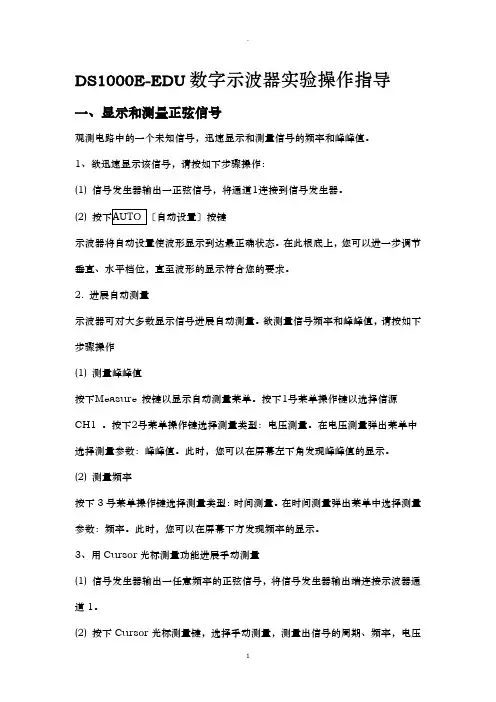

数字示波器使用实验操作指导
DS1000E-EDU数字示波器实验操作指导一、显示和测量正弦信号观测电路中的一个未知信号，迅速显示和测量信号的频率和峰峰值。
1、欲迅速显示该信号，请按如下步骤操作：(1) 信号发生器输出一正弦信号，将通道1连接到信号发生器。
(2)示波器将自动设置使波形显示到达最正确状态。
在此根底上，您可以进一步调节垂直、水平档位，直至波形的显示符合您的要求。
2. 进展自动测量示波器可对大多数显示信号进展自动测量。
欲测量信号频率和峰峰值，请按如下步骤操作(1) 测量峰峰值按下Measure 按键以显示自动测量菜单。
按下1号菜单操作键以选择信源CH1 。
按下2号菜单操作键选择测量类型：电压测量。
在电压测量弹出菜单中选择测量参数：峰峰值。
此时，您可以在屏幕左下角发现峰峰值的显示。
(2) 测量频率按下3号菜单操作键选择测量类型：时间测量。
在时间测量弹出菜单中选择测量参数：频率。
此时，您可以在屏幕下方发现频率的显示。
3、用Cursor光标测量功能进展手动测量(1) 信号发生器输出一任意频率的正弦信号，将信号发生器输出端连接示波器通道1。
(2) 按下Cursor光标测量键，选择手动测量，测量出信号的周期、频率，电压峰峰值，画出信号波形，标出周期、频率，电压峰峰值。
二、*－Y 功能的应用，观察沙如图形1. 将信号A 连接通道1，将信号B 连接通道2。
2. 假设通道未被显示，则按下CH1 和CH2 菜单按钮。
3. 按下AUTO 〔自动设置〕按钮。
4. 调整垂直旋钮使两路信号显示的幅值大约相等。
5. 按下水平控制区域的MENU 菜单按钮以调出水平控制菜单。
6. 按下时基菜单框按钮以选择*－Y 。
示波器将以沙如〔Lissajous 〕图形模式显示。
7. 调整垂直、垂直和水平旋钮使波形到达最正确效果。
8．调节信号发生器A 路信号频率为f *=50Hz ，根据频率比值关系和f *=50Hz ，算出相应的f Y 值。
缓慢调节信号发生器B 路信号频率频率f Y ，分别调出==Y X X Y N N f f ::3:1；2:1；3:2；1:1的稳定萨如图形，将所见稳定图形描绘在记录表格〔参考下表〕中并同时记录信号发生器相应的频率读数f Y 。
大学物理实验-数字示波器的使用
触发设置
根据信号类型选择适当的 触发方式，以确保波形稳 定显示。
观察并记录实验结果
观察波形
通过观察示波器上的信号波形，了解 信号的基本特征，如幅度、频率、相 位等。
记录数据
分析结果
根据实验数据和观察到的波形特征， 分析信号的基本性质和规律，得出实 验结论。
使用示波器的测量功能或记录纸，记 录实验数据，如信号幅度、频率等。
连接示波器与信号源
连接信号源
将信号源通过适当的电缆连接到 示波器的输入端口。
调整信号源
确保信号源处于工作状态，并调 整信号源的输出幅度和频率，以 便在示波器上观察到清晰的信号 波形。
调整示波器参数
调整垂直灵敏度
根据信号的幅度调整垂直 灵敏度，以便在屏幕上清 晰地显示信号波形。
调整水平时基
根据信号的频率调整水平 时基，以便在屏幕上正确 显示信号周期和波形形状。
为了让学生更好地了解示波器的应用，建议提供更多种类的信号 源，如正弦波、方波、脉冲波等。
加强实验指导和讲解
对于初次接触示波器的学生，建议加强实验前的指导和讲解，确保 学生能够正确掌握示波器的使用方法。
增加实验操作环节
为了提高学生的实践能力和操作技能，建议增加实验操作环节，让 学生有更多的机会亲手操作示波器。
实验结果的分析与讨论
对比分析
将实验结果与理论值进行对比，分析差异的原因， 探讨可能的影响因素。
趋势分析
对实验结果进行趋势分析，观察数据的变化规律， 探究物理现象的本质。
误差分析
对实验结果进行误差分析，评估实验的精度和可 靠性，为后续实验提供改进建议。
误差分析
误差来源
01
分析实验过程中可能产生的误差来源，如测量工具、操作方法、
数字示波器的使用实验总结 -回复
数字示波器的使用实验总结 -回复数字示波器是一种广泛应用的电子测量仪器，它可以用于观察电路中的波形变化，为电子工程师们提供了一种非常有用的工具。
在大学的电子实验教学中，数字示波器的使用也是非常普遍的。
本文将针对数字示波器的使用实验进行总结，从实验设计、实验操作、实验结果等方面进行分析，以期能够帮助读者更好地掌握数字示波器的使用。
一、实验设计1. 示波器的基本操作：示波器的开启、控制面板的介绍、信号线与示波器的连接、波形显示等。
2. 示波器的参数测量：包括电压的测量、频率的测量、相位差的测量等。
3. 示波器的信号分析：通过对不同信号的分析，学生可以更加深入地了解数字示波器的使用方法和原理。
为了使实验效果更加明显，实验设计需要根据实验目的和操作难度进行适当的调整，确保实验过程中学生能够全面了解数字示波器的使用方法，同时也要注意实验的安全性。
二、实验过程1. 实验前的准备工作：安装好数字示波器和相关软件，并检查设备是否正常运转。
2. 示波器的基本操作：在操作前，学生应先熟悉数字示波器的控制面板和操作方法，然后将信号线与示波器连接，调整档位和幅度，观察波形的显示情况。
3. 示波器的参数测量：学生应先设置好数字示波器的相应参数，如电压档位、频率范围等，然后对不同的信号进行测量，并记录下相应的值，比较不同参数对测量结果的影响。
4. 示波器的信号分析：学生可以通过对不同种类信号的分析来了解数字示波器的使用方法。
学生可以使用数字示波器观察不同频率的正弦波、方波、脉冲信号等，并比较它们的波形特点。
实验过程中需要注意安全，学生应对数字示波器和相关设备进行正确使用，以确保实验能够顺利进行。
三、实验结果分析在实验过程中，学生可以观察到数字示波器的波形显示情况，测量信号的各种参数，并分析不同信号的波形特点。
通过实验，学生能够更加深入地了解数字示波器的使用方法和原理，增强对电子测量仪器的掌握能力。
四、实验心得体会通过本次数字示波器的使用实验，我深刻体会到了数字示波器在实际应用中的重要性。
数字示波器使用实验报告
数字示波器使用实验报告
实验名称：数字示波器使用实验。
实验目的：熟悉数字示波器的连接方法和基本操作，掌握数字示波器在电路测试中的应用。
实验器材：数字示波器、示波器探头、直流电源、电阻、电容、接线板等。
实验原理：数字示波器是一种电子测试仪器，可以用来测试电压、电流、频率等电学量，具有一定的信号处理功能。
数字示波器的输入端口可以接入测量对象的信号输出端口，其输出部分通过电视机或计算机等可视设备实现数据的实时显示。
实验步骤：
1.将数字示波器、示波器探头、直流电源、电阻、电容、接线板等设备连接好。
2.将示波器探头的黑色夹子接在电路地线上，将红色夹子接在要测试的电路信号上。
3.打开数字示波器的电源开关，并通过菜单栏或前面板上的按钮选择相应的测量功能。
4.调整数字示波器的时间基和垂直放大系数，使信号可以在屏幕上显示得清晰明亮。
5.如果需要对信号进行处理或分析，可在数字示波器的菜单栏中选择相应的功能，例如FFT分析、自动测量、单波形或双波形显示等。
6.当无需测试时，关闭数字示波器的电源开关，并将示波器探头从电路中取下。
实验结果：通过本次实验，我们掌握了数字示波器的连接方法和基本操作，能够使用数字示波器对电路信号进行快速测试和分析，为电路调试和故障排除提供了有力的手段。
实验结论：数字示波器是一种非常重要的电子测试仪器，在电路测试和调试中起着至关重要的作用，熟练掌握数字示波器的连接和操作方法对于提高我们的实验能力和技能具有重要的意义。
数字示波器实验1
数字示波器实验1：了解数字示波器的主要结构和显示波形的基本原理，掌握使用数字示波器的基本方法。
2:学会使用函数信号发生器。
3:学会使用数字示波器观测波形以及测量电压幅值·周期和频率等。
4：理解李萨如图形合成原理及方法。
1:数字示波器和模拟示波器的区别.数字示波器：把模拟信号转换成数字信号，根据需要采用硬件或者软件手段，对采集的波形数据进行存储运算,分析变换等处理，采用磁偏转显像管或是液晶显示模拟示波器：直接测量信号电压，对信号不进行任何处理，采用静电偏转示波管显示.2:简述数字示波器的工作原理.按照采样原理，利用A/D变换，将连续的模拟信号转变成离散的数字序列，然后进行恢复波形，从而达到测量波形的目的。
3:数字示波器的特点。
数字示波器具有波形触发，存储，显示，测量，波形数据分析处理，且有自动测量的能力等优点.4：李萨如图合成原理及特点。
如果在示波器的CH1通道加上一正弦波，在示波器CH2通道加上另一正弦波,当两正弦波信号的频率比值为简单整数比时,在荧光屏上将得到李萨如图,李萨如图是两个相互垂直的简谐振动合成的结果，fx（ch1通道上正弦波信号频率)/fy(ch2通道上正弦波信号频率）=ny/nx。
(ny为李萨如图与假想垂直线的切点数目，nx为李萨如图与水平线的切点数目）1：手动测量信号峰峰值，周期和频率的原理公式：信号峰峰值=格数x垂直单个格数代表的数值周期=格数x水平单个格数代表的数值调节垂直方向标尺系数按钮2：观察两个信号的合成李萨如图形时，应如何操作示波器？CH1 CH2各入一路，在数字示波器的辅助功能中，将显示模式调节模式调为XY模式,然后调节选择水平，垂直方向标尺系数按钮,将图形移到正中间观察图形.。
物理实验数字示波器
实验13 数字存储示波器实验目的1．了解示波器的基本工作原理和结构；2．学习示波器的基本使用方法；3．学习使用示波器测量正弦波信号的电压和周期；4．学习使用示波器观察李萨如图形。
实验仪器GDS2062数字存储示波器、F05A型数字信号发生器等实验原理1．数字存储示波器的基本原理数字存储示波器（简称数字示波器）与模拟示波器的结构完全不同，它是以微处理器系统（CPU）为核心，再配以数据采集系统、显示系统、时基电路、面板控制电路、存储器及外接控制器等组成。
其简单工作原理见图。
输入的模拟信号首先经垂直增益电路进行放大或衰减变成适于数据采集的模拟信号,随后的数据采集是将连续的模拟信号通过取样保持电路离散化,经A/D变换器变成二进制数码,再将其存入存储器中,采集是在时基电路的控制下进行的,采集的速率可通过“秒/格”旋钮来控制。
采集到的是一串数据流(二进制编码信息),在CPU的控制下依次写入随机存储器中,这些数据就是数字化的波形数据,CPU再不断地将这些数据以定速依次读出,通过显示电路将其还原成连续的模拟信号,使其在显示器上显示出来,屏幕在显示波形的同时,还通过微处理器对采集到的波形数据进行各种运算和分析,并将结果在显示器的适当位置上数字显示出来。
面板上的按钮和旋钮的功能设置都可直接在显示器上数字显示,数字示波器还有RS-232、GPIB等标准通信接口,可根据需要将波形数据送到计算机作更进一步的处理或送打印机打印记录。
2．GDS2062数字存储示波器基本操作图13-1 数字示波器的工作原理图A区：功能控制打开示波器后面的电源开关，按ON/键，示波器通电自检，按AUTOSET 键，示波器自动显示合适的波形。
（1）垂直控制区的操作 通道选择：按下CH1，黄色指示灯亮，示波器显示黄色线为CH1通道信号，按“AUTOSET ”键，示波器自动显示合适的波形。
同样按下CH2，蓝色指示灯亮，示波器显示蓝色线为CH2通道信号。
示波器 南昌大学 物理实验
南昌大学物理实验报告
课程名称：普通物理实验
实验名称：数字示波器的使用
学院：理学院专业班级：应用物理学152班学生姓名：学号：
实验地点：B211 座位号：26 实验时间：第五周星期四上午10点开始
一、实验目的：
1、了解解示波器各主要组成部分及功能。
熟悉使用示波器的基本使用方法。
2、学会用示波器测量波形的电压幅度和频率。
3、以及熟悉低频信号发射器基本使用方法。
二、实验原理：
利用示波管内电子束在电场或磁场中的偏转，显示电压信号随时间变化波形
1、双踪示波器的原理：
电子开关使两个待测电压信号YCH1和YCH2周期性地轮流作用在Y偏转板，这样在荧光屏上忽而显示YCH1信号波形，忽而显示YCH2信号波形。
由于荧光屏荧光物质的余辉及人眼视觉滞留效应，荧光屏上看到的是两个波形。
当扫描信号的周期与被测信号的周期一致或是整数倍，屏上一般会显示出完整周期的正弦波形。
2、示波器显示波形原理：
如果在示波器的YCH1或YCH2端口加上正弦波，在示波器的X偏转板加上示波器内部的锯齿波，当锯齿波电压的变化周期与正弦电压的变化周期相等时，则在荧光屏上将显示出完整周期的正弦波形。
3、数字存储示波器的基本原理:
f x n y
三、实验仪器：
双踪示波器，信号发生器，探头
四、实验内容和步骤：。
数字示波器的使用及其实验数据
数字示波器的使用及其实验数据数字示波器的使用 1.实验原理:双踪示波器控制电路主要包括：电子开关、垂直放大电路、水平放大电路、扫描发生器、同步电路、电源等。
Y CH1Y CH2图1. 双踪示波器原理方框图其中，电子开关使两个待测电压信号YCH1和YCH2周期性地轮流作用在Y偏转板，这样在荧光屏上忽而显示YCH1信号波形，忽而显示YCH2信号波形。
由于荧光屏荧光物质的余辉及人眼视觉滞留效应，荧光屏上看到的是两个波形。
如果正弦波与锯齿波电压的周期稍不同，屏上出现的是一移动的不稳定图形，这是因为扫描信号的周期与被测信号的周期不一致或不呈整数倍，以致每次扫描开始时波形曲线上的起点均不一样所造成的。
为了获得一定数量的完整周期波形，示波器上设有“time/div”调节旋钮，用来调节锯齿波电压的周期，使之与被测信号的周期呈合适的关系，从而显示出完整周期的正弦波形。
当扫描信号的周期与被测信号的周期一致或是整数倍，屏上一般会显示出完整周期的正弦波形，但由于环境或其他因素的影响，波形会移动，为此示波器内装有扫描同步电路，同步电路从垂直放大电路中取出部分待测信号，输入到扫描发生器，迫使锯齿波与待测信号同步，此称为“内同步”。
如果同步电路信号从仪器外部输入，则称为“外同步”。
操作时，使用“电平（LEVEL）”旋钮，改变触发电平高度，当待测电压达到触发电平时，扫描发生器开始扫描，直到一个扫描周期结束。
但如果触发电位高度超出所显示波形最高点或最低点的范围，则扫描电压消失，扫描停止。
如果在示波器的YCH1或YCH2端口加上正弦波，在示波器的X偏转板加上示波器内部的锯齿波，当锯齿波电压的变化周期与正弦电压的变化周期相等时，则在荧光屏上将显示出完整周期的正弦波形，如图2所示。
如果在示波器的YCH1、YCH2端口同时加上正弦波，在示波器的X偏转板加上示波器内部的锯齿波，则在荧光屏上将得到两个正弦波。
图2. 示波器显示正弦波形的原理数字存储示波器的基本原理框图如图3所示：AcquistionDisplayA/DDeMUXuPDisplayInputAMPMemoryMemory图3. 数字存储示波器的基本原理框图数字示波器是按照采样原理，利用A/D变换，将连续的模拟信号转变成离散的数字序列，然后进行恢复重建波形，从而达到测量波形的目的。
示波器的使用实验报告
示波器的使用实验报告本次实验主要目的是了解示波器的基本原理和使用方法，以及掌握其在电路实验中的应用。
第一部分：实验原理示波器是一种用于显示电信号波形的仪器，其基本工作原理是将电信号输入到示波器中，再通过垂直和水平扫描产生图像显示出来。
其中，垂直扫描负责显示电信号的幅值，而水平扫描则负责显示时间。
示波器通常根据工作方式分为模拟示波器和数字示波器两种。
模拟示波器是一种采用电子管、示波管、稳压电源等模拟元件组成的仪器，其优点是在频率范围较大时具有较高的精度和分辨率。
数字示波器则是一种采用模数转换器和数字信号处理器等数字元件组成的仪器，其优点是可以实现信号的自动存储和处理，同时在实验中使用更加简单方便。
第二部分：实验步骤1. 接线首先将待测电路与示波器相连，连接的方式包括串联和并联两种。
串联连接是指将示波器的输入端与待测电路的输出端相连，此时示波器对待测信号进行观测；并联连接是指将示波器的输入端与待测电路的输入端相连，此时示波器对待测信号进行传送。
此外，还需将示波器的地线与待测电路的地线连接起来，以确保共地接法和信号正确显示。
2. 调节示波器参数调节示波器的通道选择、触发方式、时间基准、垂直增益等参数，以便正确显示待测信号波形。
需要注意的是，在调节示波器参数时应根据具体实验需求进行选择，并在观测的过程中随时调整优化。
3. 进行实验观测当示波器与待测电路连接完成并调节好参数后，即可进行实验观测。
在观测的过程中，可以通过调节示波器参数、调整信号源等方式对待测信号进行优化和调整。
第三部分：实验结果在实验观测过程中，我们通过对不同电路信号的调节和观测，获得了相应的数据和波形图，并对其进行了分析和解读。
其中，比较典型的实验结果包括以下几种：1. 正弦波形正弦波形为一种实验中较为常见的信号波形，在示波器上可以呈现出一条较为平缓的曲线。
通过对正弦波形的观测，我们可以了解到其周期、频率、幅值等相关参数，并对正弦波形的特性进行分析和研究。
示波器的使用实验报告
示波器的使用实验报告一、实验目的1、了解示波器的基本结构和工作原理。
2、掌握示波器的基本操作方法，包括垂直灵敏度、水平扫描速度、触发方式等的调节。
3、学会用示波器观察正弦波、方波、三角波等常见信号的波形，并测量其频率、幅值等参数。
二、实验仪器示波器、函数信号发生器、探头三、示波器的基本结构和工作原理示波器是一种用于观察和测量电信号波形的电子仪器。
它主要由示波管、垂直放大器、水平放大器、触发电路和电源等部分组成。
示波管是示波器的核心部件，它由电子枪、偏转系统和荧光屏组成。
电子枪发射出电子束，经过偏转系统的作用，使电子束在荧光屏上产生偏转，从而形成波形。
垂直放大器用于放大输入信号的垂直分量，以便在荧光屏上显示出清晰的波形。
水平放大器则用于控制电子束在水平方向上的扫描速度。
触发电路用于选择触发信号的来源和触发方式，以保证示波器能够稳定地显示波形。
四、实验内容及步骤1、示波器的校准将示波器的探头接到校准信号输出端。
调节示波器的垂直灵敏度和水平扫描速度，使校准信号的方波在荧光屏上显示出清晰的波形。
观察校准信号的幅值和频率，与标称值进行比较，如有偏差，进行相应的调整。
2、观察正弦波信号将函数信号发生器的输出设置为正弦波，频率为 1kHz，幅值为 5V。
将示波器的探头接到函数信号发生器的输出端。
调节示波器的垂直灵敏度和水平扫描速度，使正弦波的波形在荧光屏上显示出合适的大小。
观察正弦波的波形，测量其幅值和周期，并计算出频率。
3、观察方波信号将函数信号发生器的输出设置为方波，频率为 2kHz，幅值为 3V。
重复步骤 2 中的操作，观察方波的波形，测量其幅值和周期，并计算出频率。
4、观察三角波信号将函数信号发生器的输出设置为三角波，频率为 500Hz，幅值为4V。
重复步骤 2 中的操作，观察三角波的波形，测量其幅值和周期，并计算出频率。
5、改变信号的频率和幅值，观察示波器的显示变化分别改变函数信号发生器输出信号的频率和幅值，观察示波器上波形的变化。
示波器的使用实验报告
示波器的使用实验报告一、引言示波器是电子测试仪器中常用的一种，在电子学、通讯学等科学领域有着广泛的应用。
本次实验旨在深入了解示波器的原理、结构和使用方法，以及通过实践掌握示波器的使用技巧。
二、实验设备和原理本次实验使用的设备为数字示波器，其原理和结构简述如下：示波器是一种用于观察电压变化的电子仪器。
它可以显示不同时间范围内电压的变化情况，帮助工程师分析电路的性能。
数字示波器使用的原理是将电信号转换成数字信号，然后进行采样、存储和显示。
三、实验过程1. 连接示波器和信号源，将探头插入信号源上；2. 打开示波器，选择合适的测量范围和时间范围；3. 调节示波器的触发方式并观察波形；4. 使用示波器进行电路分析和检测。
四、实验结果通过实验，我们能够清晰地看到不同电路中电压的变化情况并分析电路性能。
示波器的高精度测量和显示功能让我们更加准确地判断电路性能和问题所在，并及时进行维护和修复。
五、实验总结示波器是电子工程师重要的一项工具，通过本次实验，我们深入了解了示波器的原理、结构和使用方法，掌握了正确和高效利用示波器进行电路分析和检测的技巧。
在今后的工作中，我们将更加熟练地应用示波器，提高电路的可靠性和工作效率。
六、参考文献[1] 刘文华. 数字示波器应用指南[M]. 北京:电子工业出版社,2008.[2] 何晓龙, 叶国富. 示波器原理与应用[M]. 北京:高等教育出版社,2015.[3] ZHOU L, YANG Z, QIN H, et al. Highly sensitive and selective ethanol gas sensor based on SnO2-Fe2O3 nanocomposites synthesized by co-precipitation method. Composites Part B, 2017, 107(6): 224-231.。
数字示波器的使用实验报告
竭诚为您提供优质文档/双击可除数字示波器的使用实验报告篇一：大物实验示波器的使用实验报告实验二十三示波器的使用班级姓名学号同组人日期【实验目的】1、了解示波器的基本结构和工作原理，学会正确使用示波器。
2、掌握用示波器观察各种电信号波形、测量电压和频率的方法。
3、掌握观察利萨如图形的方法，并能用利萨如图形测量未知正弦信号的频率。
【实验仪器】固纬gos-620型双踪示波器一台，gFg-809型信号发生器两台，连线若干。
【实验原理】(:数字示波器的使用实验报告)示波器是利用示波管内电子束在电场或磁场中的偏转，显示电压信号随时间变化波形的一种电子观测仪器。
在各行各业与各个研究领域都有着广泛的应用。
其基本结构与工作原理如下1、示波器的基本结构与显示波形的基本原理本次实验使用的是台湾固纬公司生产的通用双踪示波器。
基本结构大致可分为示波管（cRT）、扫描同步系统、放大与衰减系统、电源系统四个部分。
“示波管（cRT）”是示波器的核心部件如图1所示的。
可细分为电子枪，偏转系统和荧光屏三部分。
1）电子枪电子枪包括灯丝F，阴极K，控制栅极g，第一阳极A1，第二阳极A2等。
阴极被灯丝加热后，可沿轴向发射电子。
并在荧光屏上显现一个清晰的小圆点。
2）偏转系统偏转系统由两对互相垂直的金属偏转板x和y组成，分别控制电子束在水平方向和竖直方向的偏转。
从电子枪射出的电子束若不受横向电场的作用，将沿轴线前进并在荧光屏的中心呈现静止的光点。
若受到横向电场的作用，电子束的运动方向就会偏离轴线，F灯丝，K阴极，g控制栅极，A1、A2第一、第二阳极，Y、x竖直、水平偏转板图1示波管结构简图屏上光点的位置就会移动。
x偏转板之间的横向电场用来控制光点在水平方向的位移，y偏转板用来控制光点在竖直方向的位移。
如果两对偏转板都加上电场，则光点在二者的共同控制下，将在荧光屏平面二维方向上发生位移。
3）荧光屏荧光屏的作用是将电子束轰击点的轨迹显示出来以供观测。
物理实验报告 - 数字示波器的使用
物理实验报告 - 数字示波器的使用
摘要：
本次实验使用数字示波器测量交流电压的数值，通过对示波器的掌握和对信号的分析，了解了数字示波器的使用方法。
实验步骤：
1.连接电路：将示波器的探头接到交流电源上，调节示波器上的设置以读取正确的电
压值。
2.选择合适的测量范围：通过调节示波器的测量范围，确保读取的电压值在所设定的
范围之内，避免过大或过小的测量误差。
3.观察波形：通过示波器上的显示屏幕观察到交流电信号的波形，了解到信号的频率、幅值等特征参数。
4.分析电路：通过对观察到的波形进行分析，了解交流电的性质和特点，对电路进行
初步的判断和诊断。
实验结果：
同时，我们还通过观察波形和分析电路，从中了解到电路中电容和电感等元件的作用，以及交流电信号的特征和性质。
数字示波器是一种用于测量和观察交流电信号的重要仪器，在电路故障排除和电子元
器件的研发、生产等方面有着重要的应用价值。
通过对数字示波器的学习和掌握，可以有效地提高工程师和技术人员的工作效率和工
作质量，为电子行业的发展做出重要的贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、实验仪器图片参照
1、函数信号发生器图片
2、数字示波器图片
TDS2002数字示波器
TDS1001B数字示波器
二、实验内容介绍
实验内容一：
熟悉数字示波器面板各功能键
实验内容二：
1.简单测量正弦信号的频率、周期及峰—峰值
1）选择输出信号为正弦信号，按下“DEFAULT SETUP”按钮，再按下“AUTO SET”按钮，综合使用仪器按钮，使得数字示波器的屏幕正好显示3个周期的正弦波。
2）按下数字示波器的“CH1 MENU”按钮，此时屏幕出现的菜单对应“探棒”选择“1 X ”档；
3）使用数字示波器的“MEASURE”按钮，选择测量类型，测量出此3个周期的频率、周期及峰—峰值。
4）如此完成了一次测量，重复步骤3），共完成此3个周期信号频率、周期及峰—峰值的8次测量，并写出各物理量仪器的示值误差。
2.使用软件打印此3个周期的正弦信号。
使用软件打印出前一步骤所对应的3个周期正弦信号。
注意：TDS2002型数字示波器使用的是“WaveStar”软件；TDS1001型数字示波器使用的是“NI Signal Express Tektronix Edition”软件
记录下“使用软件打印正弦波信号图形”的详细操作步骤。
附一：采用计算机中的“WaveStar”软件打印图形
1)打开“WaveStar”软件,点击左边界面“Local”选项的“+”，弹出“Tek TDS 1000 Series”选项；
2) 点击“Tek TDS 1000 Series”选项的“+”，然后点击“Data”选项的“+”;
3)将“Waveforms”选项打开；
4)这时点击“File”→“New Datesheet”→“YTsheet”，点击“OK”；
5)击中界面左边“Waveforms”的“CH1”，并拖动到“YTsheet”工作表里；
6)这时点击“Edit”→“New Annotation”,出现一个注释框，在注释框里输入注释信息（比如图形名称、姓名、学号、班级等）；
7)在图上右击，选择“Print Datasheet…”→“OK”（或者：选择打印图标“Print Datasheet”），这个时候就会在打印机上打印出图形。
附二：采用计算机“NI Signal Express Tektronix Edition”软件打印图形
1) 打开“NI Signal Express Tektronix Edition”软件，出现一个跳动界面，在界面的右下角选择“Cancel”;
2)单击“Add Step”→“Tektronix”→“Acquire Signals”；
3)由于我们今天用的数字示波器型号是“Tektronix TDS 1001B”(也就是标在数字示
波器面板左上角上)，于是我们选择“Tek TDS1000B”；
4)这时“Step Setup”框里显示图形，选择“Data View”对话框，在界面上右击，选择“Add Signal”→“TDS1001B(CH1)”,出现波形；
5)右击界面，选择“Properties…”，选择“Scale”窗口，在“Name”框里输入注释信息（比如图形名称、姓名、学号、班级等）;
6)在图上右击，选择“Export”→“Print Display”，这个时候就会在打印机上打印出图形。
实验内容三：光标测量（手动测量）方波信号的周期、电压最大值和电压最小值
1）选择输出信号为矩形信号（方波信号），自行调整，使得数字示波器屏幕上显示的只有2个周期左右。
2）按下数字示波器的“CH1 MENU”按钮，此时屏幕出现的菜单对应“探棒”选择“1 X”档；
3）按下“CURSOR”按钮，查看光标菜单。
“类型”由“关闭”选择“电压”或“时间”，“信源”选择“CH 1”（若你的信号接入“CH 2”接口，此时“信源”
选择“CH 2”）。
屏幕上出现两条光标（细虚线），移动光标1和光标2，使得两个光标的间隔为所测物理量的间隔。
4）测量出矩形信号的周期、电压最大值和电压最小值各1次；
5）记录下“光标测量方波信号周期、电压最大值和电压最小值”的详细操作步骤。
实验内容四：观察李萨如图形
利用一台数字示波器和两台函数信号发生器观察“李萨如图形”，“李萨如图形”的物理概念在书上113页到114页有介绍。
由于需要用两台函数信号发生器，这样座位号相邻的两位同学一起做此部分的内容（一排桌子4个同学，分两组，前两个一组，后两个一组）。
1）将两台函数信号发生器分别接入数字示波器的“CH1”接口和“CH2”接口，信号输出选择“正弦波”，按下“AUTO SET”按钮；
2）按下“DISPLAY”按钮，“格式”（Format）选择显示为“XY”模式，调节波形位于屏幕中心；
3）改变函数信号发生器的频率，使两个输出的正弦波频率为整数比，这时就会在数字示波器的显示屏上出现李萨如图形。
4）记录下“观察李萨如图形”的详细操作步骤。
