雷达简介
雷达的知识简介

雷达的知识简介雷达是一种利用射频信号进行探测和测量的技术,广泛应用于军事、航空、气象、地质勘探、交通等领域。
雷达的原理是利用电磁波在空间中传播时的反射和散射现象,通过测量这些反射和散射信号的特性来获取目标的位置、速度、形状等信息。
雷达系统由发射器、接收器和信号处理器组成。
发射器产生一束高频电磁波并发射出去,这些电磁波会在目标上反射或散射,一部分被接收器接收到。
接收器将接收到的信号转化为电信号,并经过放大、滤波等处理后传送给信号处理器。
信号处理器对接收到的信号进行分析和处理,通过计算目标与雷达之间的距离、速度等参数来获取目标的相关信息。
雷达的工作原理是基于电磁波在空间中的传播和反射规律。
当雷达发射出的电磁波遇到目标物体时,部分能量会被反射回来,这部分反射信号称为回波。
根据回波的时间延迟和幅度等特征,雷达可以判断目标物体的位置、距离和速度等信息。
雷达系统中的发射器通常采用高频振荡器和功率放大器组成,能够产生高频电磁波。
这些电磁波的频率通常在几百兆赫兹到几十吉赫兹之间,具有较长的波长。
发射器将电磁波发射出去后,通过天线辐射到空间中。
接收器一般由天线、低噪声放大器、混频器等组成。
天线用于接收回波信号,并将其转化为电信号。
低噪声放大器用于放大接收到的微弱信号,以提高信号的可靠性和灵敏度。
混频器用于将接收到的高频信号与本地振荡器产生的信号进行混频,得到中频信号。
信号处理器是雷达系统中的核心部分,它通过对接收到的信号进行采样、滤波、放大、解调等处理,提取出目标的信息。
信号处理器利用雷达系统中的数学算法和信号处理技术,通过对回波信号的特征进行分析和处理,可以获取目标的位置、距离、速度、形状等信息。
雷达系统的性能取决于发射器的功率、接收器的灵敏度、天线的方向性和信号处理器的算法等因素。
发射器功率的大小决定了雷达的最大探测距离和目标的探测能力。
接收器的灵敏度决定了雷达对微弱回波信号的接收能力。
天线的方向性决定了雷达的目标定位精度和目标的方位角测量能力。
雷达简介

雷达的历史
1842年多普勒(ChristianAndreasDoppler)率先提出利用多 普勒效应的多普勒式雷达。
1921年业余无线电爱好者发现了短波可以进行洲际通信后,科 学家们发现了电离层。短波通信风行全球。
1934年,一批英国科学家在 R.W.瓦特领导下对地球大气层进 行研究。有一天,瓦特被一个偶然观察到的现象吸引住了。它发现荧 光屏上出现了一连串明亮的光点,但从亮度和距离分析,这些光点完 全不同于被电离层反射回来的无线电回波信号。经过反复实验,他终 于弄清,这些明亮的光点显示的正是被实验室附近一座大楼所反射的 无线电回波信号。瓦特马上想到,在荧光屏上既然可以清楚地显示出 被建筑物反射的无线电信号,那么活动的目标例如空中的飞机,不是 也可以在荧光屏上得到反映吗?
8
对雷达的径向相对运动速度;根据发射脉冲和接收的时间差,可以测 出目标的距离。同时用频率过滤方法检测目标的多普勒频率谱线,滤 除干扰杂波的谱线,可使雷达从强杂波中分辨出目标信号。所以脉冲 多普勒雷达比普通雷达的抗杂波干扰能力强,能探测出隐蔽在背景中 的活动目标。
脉冲多普勒雷达于 20世纪 60年代研制成功并投入使用。20世 纪 70年代以来,随着大规模集成电路和数字处理技术的发展,脉冲 多普勒雷达广泛用于机载预警、导航、导弹制导、卫星跟踪、战场侦 察、靶场测量、武器火控和气象探测等方面,成为重要的军事装备。 装有脉冲多普勒雷达的预警飞机,已成为对付低空轰炸机和巡航导弹 的有效军事装备。此外,这种雷达还用于气象观测,对气象回波进行 多普勒速度分辨,可获得不同高度大气层中各种空气湍流运动的分布 情况。
雷达基本工作原理课件

雷达的分类
01
脉冲雷达
发射脉冲信号,通过测量脉冲 信号往返时间计算目标距离。
02
连续波雷达
发射连续波信号,通过测量信 号频率变化计算目标距离和速
度。
03
合成孔径雷达
利用高速平台对目标区域进行 扫描,形成高分辨率的合成孔
径图像。
雷达的应用
军事侦察
利用雷达探测敌方军事目标,如飞机、 坦克等。
气象观测
指雷达在存在欺骗干扰的情况下,仍能正常工作并检测到目标的能力 ,通常由信号鉴别和抗干扰算法决定。
多目标处理能力
跟踪能力
指雷达在同一时间内能够跟踪的 目标数量,通常由数据处理能力 和硬件资源决定。
分辨能力
指雷达在同一时间内能够分辨的 目标数量,通常由信号处理算法 和天线波束宽度决定。
05
雷达技术的发展趋势
天线是雷达系统的辐射和接收单元,负责发射和接收电磁波。
波束形成是天线的重要技术,通过控制天线阵列的相位和幅度,形成具有特定形状 和方向的波束。
天线的性能指标包括方向图、增益、副瓣电平和极化方式等。
信号处理与数据处理
信号处理是雷达系统的关键技术之一,负责对接收到的回波信号进行处 理和分析。
数据处理负责对雷达系统获取的数据进行进一步的处理、分析和利用。
当目标相对于雷达移动时,反 射的电磁波频率会发生变化, 这种变化被雷达接收并转换为 目标的相对速度。
速度测量的精度受到多普勒效 应的影响,而分辨率则受到雷 达工作频率和采样率的影响。
03
雷达系统组成
发射机
发射机是雷达系统的核心组件之 一,负责产生高功率的射频信号
。
它通常包括振荡器、功率放大器 和调制器等组件,用于将低功率 信号放大并调制为所需的波形。

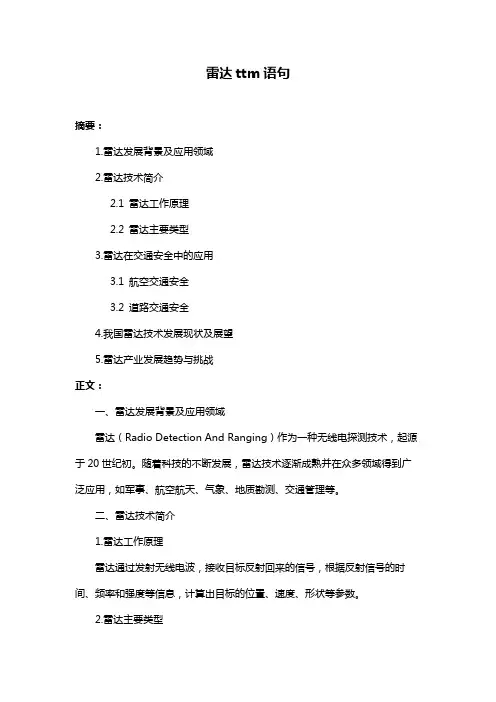

雷达ttm语句

雷达ttm语句摘要:1.雷达发展背景及应用领域2.雷达技术简介2.1 雷达工作原理2.2 雷达主要类型3.雷达在交通安全中的应用3.1 航空交通安全3.2 道路交通安全4.我国雷达技术发展现状及展望5.雷达产业发展趋势与挑战正文:一、雷达发展背景及应用领域雷达(Radio Detection And Ranging)作为一种无线电探测技术,起源于20世纪初。
随着科技的不断发展,雷达技术逐渐成熟并在众多领域得到广泛应用,如军事、航空航天、气象、地质勘测、交通管理等。
二、雷达技术简介1.雷达工作原理雷达通过发射无线电波,接收目标反射回来的信号,根据反射信号的时间、频率和强度等信息,计算出目标的位置、速度、形状等参数。
2.雷达主要类型雷达可分为脉冲雷达、连续波雷达、相控阵雷达等。
不同类型的雷达各有特点,适用于不同的应用场景。
三、雷达在交通安全中的应用1.航空交通安全雷达在航空领域具有重要应用,如空中交通管制、飞行器导航、气象监测等。
雷达技术能够实时监测飞行器的位置、速度等信息,确保航空交通安全。
2.道路交通安全雷达在道路交通安全领域也发挥着重要作用。
例如,车载雷达可实时监测车辆周围的障碍物和行人,提醒驾驶员注意安全距离,预防交通事故。
四、我国雷达技术发展现状及展望近年来,我国雷达技术取得了显著成果,不仅在军事领域实现了突破,还在民用领域展现出巨大潜力。
我国雷达产业正朝着高性能、高可靠性、小型化、低功耗等方向发展。
五、雷达产业发展趋势与挑战1.发展趋势随着物联网、无人驾驶、智能交通等技术的快速发展,雷达在民用领域的应用将越来越广泛。
此外,新型雷达技术如合成孔径雷达(SAR)、激光雷达等也将逐渐成熟,为产业发展提供新的机遇。
2.挑战尽管雷达产业发展迅速,但仍面临一些挑战,如技术瓶颈、市场竞争、法律法规限制等。
为应对这些挑战,我国雷达产业需要加大研发投入,提高创新能力,加强产业链上下游企业的合作。
总之,雷达技术在交通安全等领域具有重要应用价值。
雷达十大品牌简介

05
分享
成功案例一:产品创新驱动增长
总结词
雷达品牌通过不断的产品创新,成功地驱动了销售增长。
详细描述
雷达品牌在市场上一直以创新和科技感著称。他们的产品线不断推陈出新,通过引入新的技术和设计,使得产品 更具吸引力。例如,他们最近推出了一款具有高度创新性的雷达探测器,能够准确探测到远距离的目标,并且具 有很高的灵敏度。这款产品在市场上迅速取得了成功,为雷达品牌带来了可观的销售额。
成功案例三:品牌营销提升知名度
总结词
雷达品牌通过巧妙的品牌营销策略,成功地提升了品 牌知名度。
详细描述
雷达品牌非常注重品牌营销。他们通过广告、公关活动 、社交媒体等多种方式来提高品牌知名度。例如,他们 在社交媒体平台上发布有趣和吸引人的内容,吸引用户 的关注和讨论;他们还通过举办一些具有影响力的活动 ,如产品发布会、技术研讨会等,来吸引行业内的专业 人士和媒体的关注。这些营销策略有效地提高了雷达品 牌的知名度和影响力,为品牌的长期发展奠定了坚实的 基础。
04
雷达品牌竞争策略
分析
竞争对手分析
确定竞争对手范围
在雷达行业,将所有潜在的竞争者纳入分析范围,包括直接竞争对手、间接竞争对手、替代品生产者和潜在进入者。
收集竞争对手信息
通过市场调研、行业报告、公开资料等途径,收集竞争对手的产品信息、价格策略、营销策略、技术研发等方面的信 息。
竞争对手分析框架
运用SWOT分析、PEST分析等工具,对竞争对手进行全面的分析,以了解他们的优势、劣势、机会和威 胁。
成功案例二:渠道拓展助力市场拓展
要点一
总结词
要点二
详细描述
雷达品牌通过拓展销售渠道,成功地扩大了市场覆盖。
雷达技术简介及发展展望

摘要:文章简要介绍了雷达技术发展简史和雷达技术在现代国防中的地位和作用,简述了几种先进雷达的体制和技术的基本原理以及国外的先进雷达应用情况,提出了现代战争下雷达技术发展展望。
0 前言雷达(Radar)是英文“Radio Detection and Ranging”缩写的译音,意思是无线电检测和定位。
近年来更广义的Radar的定义为:利用电磁波对目标检测/定位/跟踪/成像/识别。
雷达是战争中关键的侦察系统之一,它提供的信息是决策的主要基础。
雷达可用于战区侦察,也可用于战场侦察。
装有雷达导引头的导弹、灵巧炸弹能精确地、有效地杀伤目标。
在反洲际弹道导弹系统,反战术弹道导弹系统中,雷达是主要的探测器。
雷达技术在导航、海洋、气象、环境、农业、森林、资源勘测、走私检查等方面都起到了重要作用。
下面简要叙述雷达技术发展简史。
雷达技术首先在美国应用成功。
美国在1922年利用连续波干涉雷达检测到木船,1933年6月利用连续波干涉雷达首次检测到飞机。
该种雷达不能测距。
1934年美国海军开始发展脉冲雷达。
英国于1935年开始研究脉冲雷达,1937年4月成功验证了CH(Chain Home)雷达站,1938年大量的CH雷达站投入运行。
英国于1939年发展飞机截击雷达。
1940年由英国设计的10cm波长的磁控管由美国生产。
磁控管的发展是实现微波雷达的最重要的贡献。
1940年11月,美国开发微波雷达,在二次世界大战末期生产出了10cm的SCR-584炮瞄雷达,使高射炮命中率提高了十倍。
二战中,俄、法、德、意、日等国都独立发展了雷达技术。
但除美国、英国外,雷达频率都不超过600MHz。
二战中,由于雷达的很大作用,产生了对雷达的电子对抗。
研制了大量的对雷达的电子侦察与干扰设备,并成立了反雷达特种部队。
二战后,特别是五、六十年代,由于航空航天技术的飞速发展,用雷达探测飞机、导弹、卫星、以及反洲际弹道导弹的需要,对雷达提出了远距离、高精度、高分辨率及多目标测量的要求,雷达进入蓬勃发展阶段,解决了一系列关键性问题:脉冲压缩技术、单脉冲雷达技术、微波高功率管、脉冲多卜勒雷达、微波接收机低噪声放大器(低噪声行波管、量子、参量、隧首二极管放大器等)、相控阵雷达。
新一代天气雷达介绍wwwPPT课件

CINRAD雷达与常规 天气雷达相比的优势
1.灵敏度提高 2.分辨率提高 3.具有风场探测 4.具有三维数据的自动采集能力 5.具有一套科学的数据处理的能力
频率控制精 度10-9 !
10
•较合理的硬件工作模式和观测模式
为了能够获得最大不折叠距离探测范围同时获得最大 的不模糊径向速度,在雷达硬件工作模式方面,采用了连 续监测模式CS、连续Doppler模式CD和批模式B,对雷达脉 冲对数、脉冲宽度、脉冲重复频率等雷达参数进行了组合 ,以适应上述要求。在观测模式方面,设有四种观测模式 ,其中:降水模式有VCP11模式和VCP21模式两种,以适应 不同降水类型的需要。CINRAD-SA雷达由于发射机功率强大 ,接受机灵敏度高,还设有晴空模式:VCP31模式和VCP32 模式,用以探测晴空湍流、风切变等。在上述降水观测模 式中,为了达到获得最大探测不折叠距离和最大不模糊径 向速度,雷达采用了扫描方式与雷达参数相结合的办法实 现上述目标。
水中风场结构特征。
目前我国共有130多部多普勒雷达,分为 10cm的s波段和5cm的c波段两种,南方为 s波段、北方为c波段。西安的雷达型号 为CINRA—CB型。我省内共有5部多普 勒雷达:延安、榆林、汉中、安康、宝 鸡。
应用领域:主要在强对流天气的监测和 预警,天气尺度和次天气尺度降水的监 测,降水的测量、风的测量以及数据的 同化应用等
雷达图上,一般用紫色时表示不能识别的 值,观测时通过调整要尽量使紫色最小。
什么是Doppler速度 风矢量的径?向分量
不完全是水平的径向分量 一个体积内的主要风矢量 (注意:不是平均风矢量) 不是同一水平面上的风矢量( 仰角不是零度) 风矢量的代表性(多尺度性) 误差 (器差,信息提取误差) 云、雨粒子的三维运动矢量
雷达的知识简介

雷达的知识简介雷达是一种利用无线电波进行探测和测量的技术。
它可以通过发射电磁波并接收其反射来探测目标的位置、速度和其他特征。
雷达广泛应用于军事、航空、航海、气象和科学研究等领域。
雷达的工作原理是利用电磁波的特性,通过发射器产生的高频电磁波向周围空间传播。
当这些电磁波遇到物体时,会发生反射、散射和折射等现象。
接收器接收到反射回来的电磁波,并通过信号处理和分析,可以确定目标的位置、距离和速度等参数。
雷达的基本组成部分包括发射器、接收器、天线和信号处理系统。
发射器产生高频电磁波,并将其通过天线发射出去。
接收器接收到反射回来的电磁波,并将其转化为电信号。
天线用于发射和接收电磁波。
信号处理系统对接收到的电信号进行处理和分析,得出目标的相关信息。
雷达的应用十分广泛。
在军事领域,雷达可以用于侦察和监视敌方目标,帮助决策者做出正确的决策。
在航空和航海领域,雷达可以用于导航和防撞系统,提高航行安全性。
在气象预报中,雷达可以用于探测降水、风暴和气象现象,提供准确的天气预报。
在科学研究中,雷达可以用于探测和研究地壳的变化、大气层的结构和太空中的天体等。
雷达技术的发展也带来了许多创新和突破。
例如,通过多普勒雷达可以测量目标的速度,实现对运动目标的跟踪和监测。
通过合成孔径雷达可以提高图像的分辨率,实现对地面目标的高清观测。
此外,还有雷达干涉技术、相控阵技术等,不断推动着雷达技术的发展。
然而,雷达技术也存在一些局限性。
例如,由于电磁波的传播特性,雷达在大气层中的传播会受到影响,导致信号衰减和多径效应。
此外,雷达对目标的探测范围和分辨率也有一定限制,尤其在复杂的环境中。
雷达是一种重要的无线电技术,具有广泛的应用领域和深远的影响。
随着科技的进步和创新的推动,雷达技术将继续发展,为各个领域带来更多的创新和突破。
1、雷达简介

雷达数据采集单元RDA
2.模数转换 来自于接收机的模拟信号在信号处理器中被处理成三种基本 类型的数字信号:基本反射率因子,基本平均径向速度和 基本谱宽。 3.距离退折叠 在基本速度和谱宽资料中由于不同气象目标物传输路径差异 会引起距离折叠,WSR—88D通过与基本反射率因子资 料对比对以上两种资料进行距离退折叠。
新一代天气雷达基本结构框图
雷达数据采集单元RDA
雷达数据采集单元RDA由天线、发射机、接收机、信号处 理器、系统监控及通信等部分组成,该单元产生和发射电 磁脉冲,并将接收到的脉冲信号处理生成数字化基本资料 ,在RDA单元还完成第一级和第二级资料存档任务,RDA的 上述功能是由RDA计算机监视和控制的。 一、发射机(Transmitter) 多普勒天气雷达通过速调管放大器产生一个相当稳定的高 功率射频脉冲,然后通过天线收发转换开关送到天线处向 外辐射。为了保证多普勒资料能够精确的从返回信号中提 取,对所发射脉冲信号的稳定度要求很高,产生的每个脉 冲必须具有相同的初位相。
3.操作模式
操作模式决定使用哪一种体积覆盖模式和扫描策略 WSR—88D有两个操作模式,降水模式(Mode A)和晴 空模式(Mode B)。 Mode A: 降水模式,使用VCP11或VCP21,相应的体扫 描策略为Scan Strategy 1(14层/5分钟)或Scan Strategy 2(9层/6分钟)。 Mode B:晴空模式,使用VCP31或VCP32,相应的体扫 描策略为Scan Strategy 3(5层/10分钟)。
气象雷达的工作波长
气象雷达使用的无线电波长范围很宽,从1厘米到1000厘 米。常用的有1、3、5、10和 20厘米波长,各对应于K波 段(波长0.75~2.4厘米)、X波段(波长 2.4~3.75厘米) 、C波段(波长3.75~7.5厘米)、S波段(波长7.5~15厘 米)和 L波段(波长15~30厘米),超高频和甚高频雷达 的波长范围分别为10~100厘米和100~1000厘米。 雷达探测大气目标的性能和其工作波长密切有关。 常用K 波段雷达探测各种不产生降水的云,用X、C和S波段雷达 探测降水,其中S波段最适用于探测暴雨和冰雹,用高灵敏 度的超高频和甚高频雷达 探测对流层-平流层-中层的晴空 流场。
地质雷达探测技术

❖ 了解雷达的概况 ❖ 了解雷达的定义与发展 ❖ 了解雷达的作用
1.什么是雷达?
雷达: ——Radar —— Radio detection and
ranging —— 无线电探测和测距。
定义: 雷达是一种通过发射电磁
波和接收回波,对目标进行探 测和测定目标信息的设备。
雷达最初是用于军事目的,
15/101
发射 机 噪声
天线 收发 转换开关
发射 的电磁波
接收 机 信号 处理机
显示 器
接收 的电磁波 R
目标
14/101
雷达的原理及其基本组成
3 雷达的工作频率
❖ 高频(HF,3-30MHz) ❖ 甚高频(VHF,30-300MHz)
20世纪30年代的雷达大多工作在这个频段
❖ 特高频(UHF,300-3000MHz) 在很多情况下,在特高频雷达也适用于超高频 雷达
对地下雷达探测目标的解释,离不开必要的地 质理论和地质工程知识,更确切地说,探测地下 目标的雷达系统应称为“地质雷达系统 ”(Geologic radar system)。
❖ L波段(1-2GHz) ❖ S波段(2-4GHz)
中距离的警戒雷达(S波段的低端)和跟踪雷 达(S波段的高端)均可使用 受天气影响明显,可用作气象雷达 ❖ C波段(4-8GHz) 常用于武器制导和导航 中程气象雷达可以采用此波段
❖ X波段(8-12GHz) 跟踪雷达和民用雷达的常用波段 雷达体积小,重量轻,波瓣窄,适于移动。 如下大雨将被大大削弱。
(2) 需要全频段、全空域的隐身能力—— 不但在技术上无法实现,实际上也是没有必要的。 只要抓住主要矛盾,避开不利的使用环境,就可 以用较小的代价获得较高的效益
雷达简介-雷达工作的基本参数-PART1

雷达简介-雷达工作的基本参数-PART1一.雷达简介1.什么是雷达雷达(Radar),又名无线电探测器,雷达的基本任务是探测目标的距离、方向速度等状态参数。
雷达主要由天线、发射机、接收机、信号处理机和显示器等组成。
2.雷达的工作原理雷达通过发射机产生足够的电磁能量,通过天线将电磁波辐射至空中,天线将电磁能量集中在一个很窄的方向形成波束向极化方向传播,电磁波遇到波束内的目标后,会按照目标的反射面沿着各个方向产生反射,其中一部分电磁能量反射到雷达方向,被雷达天线获取,反射能量通过天线送到接收机形成雷达的回波信号。
这里要说明的是,由于在传播过程中电磁波会随着传播距离而衰减,雷达接收的回波信号非常微弱,几乎被噪声所淹没,接收机将这些微弱的回波信号经过低噪放,滤波和数字信号处理,将回波信号处理为可用信号后,送至信号处理机提取含在回波信号中的信息,将这些信息包含的目标距离方向速度等现实在显示器上。
二.雷达的基本用途1.测定目标的距离为了测定目标的距离,雷达准确测量从电磁波发射时刻到接收到回波时刻的延迟时间,这个延迟时间是电磁波从发射机到目标,再由目标返回雷达接收机的传播时间。
根据电磁波的传播速度,可以确定目标的距离公式为:S=CT/2。
其中,S为目标距离T为电磁波从雷达发射出去到接收到目标回波的时间C为光速2.测量目标方位是利用天线的尖锐方位波束测量。
测量仰角靠窄的仰角波束测量。
根据仰角和距离就能计算出目标高度。
雷达发现目标,会读出此时天线尖锐方位的指向角,就是目标的方向角。
两坐标雷达只能测定目标的方位角,三坐标雷达可以测定方位角和俯仰角。
3.测定目标的运动速度是雷达的一个重要功能,—雷达测速利用了物理学中的多普勒原理.当目标和雷达之间存在着相对位置运动时,目标回波的频率就会发生改变,频率的改变量称为多普勒频移,用于确定目标的相对径向速度,通常,具有测速能力的雷达,例如脉冲多普勒雷达,要比一般雷达复杂得多。
《雷达导论概论》课件

02 雷达系统组成
发射机
发射机是雷达系统的核心组成部分, 负责产生高频率的电磁波信号。
发射机的性能指标包括发射信号的频 率、功率、波形和调制方式等,这些 指标直接影响雷达的探测距离、分辨 率和抗干扰能力。
发射机通常包括振荡器、功率放大器 和调制器等组件,用于产生特定频率 和功率的信号。
为了提高雷达的性能,需要不断优化 发射机的设计,如采用新型的振荡器 和放大器技术,以提高信号的稳定性 和功率。
雷达干扰的种类与产生机理
• 杂乱式干扰:通过发射杂乱信号使雷达接收机过载,导致 无法正常工作。
雷达干扰的种类与产生机理
01
干扰产生机理
02
电磁波传播过程中受到自然或人为因素的干扰,导 致信号失真或被淹没。
03
干扰源通常包括敌方有意发射的干扰信号、自然界 的电磁噪声以及设备内部产生的噪声。
抗干扰技术的主要方法
的信息。
参数测量
参数测量阶段需要对目标的距离、速 度、角度等参数进行测量,以获取目
标的详细信息。
信号检测
在信号检测阶段,需要对接收到的信 号进行阈值检测或相关检测,以判断 目标是否存在。
数据处理
数据处理阶段需要对采集到的数据进 行预处理、特征提取和分类识别等操 作,最终输出目标信息。
05 雷达数据处理
智能化抗干扰技术
利用人工智能和机器学习技术,自动识别和 排除干扰信号。
软硬结合抗干扰技术
结合硬件和软件手段,从多个层面降低干扰 信号的影响。
多频段、多模式抗干扰技术
开发利用多个频段和多种工作模式的雷达, 提高抗干扰能力。
网络化抗干扰技术
通过组网技术,实现雷达之间的信息共享和 协同工作,提高整体抗干扰能力。
场面监视雷达介绍

2021/5/27
32
主电源分配单元(Mains Distribution Unit)
通过电源控制开关,为主板供电,进而为内部的各个模块(诸如VP3 TC3)等供电。同时,该模块还为天线马达供电。
2021/5/27
33
主板(Motherboard)
为各单元提供直流电源;产生系统触发;提供各单元(包括收发机, RSD)内部接口;安全环路控制;提供两个收发机柜、收发机与维护显 示器(Service Display)、收发机与RDP(雷达数据处理器)内部接口。
2021/5/27
20
调制器组合(A2/A4)和脉冲分析组件 (A3)
通过各触发信号控制充放电过程;通过脉冲形 成网络PFN的充放电过程,得到一个-8KV/8A 的电压送到磁控管。
2021/5/27
21
噪声因子及功率计(A12)
机内计量监控:正向功率;反射功率;噪声因 子。
2021/5/27
各一套。雷达头分成两个独立的通道,分别为RXTX#1与RXTX#2,每个通道由两
部收发机构成,同时工作在不同的载波频率上,分别是9170兆赫、9438兆赫,都为
x-band,当一个通道在工作状态时,另一个通道处于热备份状态,与浦东的雷达头
设备相比,相当于多了一倍的冗余,而且硬件更加模块化,在接下来的介绍中会详
细阐述。
2021/5/27
10
场面监视雷达设备概述
双频冗余雷达头
2021/5/27
双频双冗余雷达头
11
场面监视雷达设备概述
雷达终端部分: 浦东:HITT雷达终端处理系统:CMSP监视控制系统(2台)、CTP
中央处理系统(2台)、DP席位显示处理系统(塔台3台,站坪楼1台,机房内1台 共5台)、RDP雷达数据处理系统(2台)、RRP数据回放系统(2台)、IP接口处 理系统(2台)。
《雷达导论概论》课件

雷达通过发射机产生高频电磁波,经过天线辐射到空间中,遇到目标后反射回 来,被雷达天线接收并传输给接收机进行处理,最终形成目标图像或数据。
雷达的分类
脉冲雷达
连续波雷达
通过发射脉冲信号进行探测,根据回波信 号的延迟时间确定目标距离,具有较高的 距离分辨率。
发射连续的电磁波,通过测量电磁波在空 间中的传播时间来确定目标距离,具有较 高的速度分辨率。
气象观测
雷达能够探测气象目标,如降水、风速、风向 等,为气象预报提供数据支持。
资源探测
雷达可用于地质勘探和资源探测,发现地下矿藏和资源分布。
未来雷达技术的发展趋势
隐身技术
随着反雷达技术的发展,雷达隐身技术将更加重要,提高雷达的生 存能力。
高频、超宽带技术
高频和超宽带雷达具有更高的分辨率和更强的抗干扰能力,是未来 发展的重要方向。
交通运输
雷达在交通运输领域中用于车辆自动驾驶、交通流量监测 、航道监测等方面,可以提高交通运输的安全性和效率。
航空航天
雷达在航空航天领域中用于导航、气象观测、地形测绘、 卫星轨道测量等方面,对于航空航天技术的发展具有重要 意义。
气象观测
雷达在气象观测领域中用于降水、风速、云层等方面的观 测和预报,对于气象研究和灾害预警具有重要作用。
合成孔径雷达
相控阵雷达
利用高速运动平台产生的多普勒效应,将 较小尺寸的天线等效为大面积天线,提高 雷达的方位分辨率。
通过控制阵列天线中各个辐射单元的相位 和幅度,实现雷达波束的扫描和跟踪,具 有多功能和高机动性。
雷达的应用领域
军事应用
雷达在军事领域中广泛应用于目标探测、跟踪、火控、制 导等方面,是现代战争中不可或缺的重要装备。
《雷达概述》课件

安全监控
用于边境和重要设施的监控系 统,实时检测和跟踪可疑目标
。
生物医疗
用于无损检测和诊断,如肿瘤 检测、血流监测等。
雷达技术对社会的影响
提高安全性和效率
雷达在交通、航空、航海等领 域的应用,提高了安全性和运
行效率。
促进科技创新
雷达技术的发展推动了相关领 域的技术进步和创新,如信号 处理、数据处理和人工智能等 。
反射回波
当电磁波遇到目标时, 会被反射回来形成回波
。
接收信号
雷达通过接收天线接收 到回波信号。
处理信号
接收到的信号经过处理 后,可以提取出目标的 位置、距离、速度等信
息。
02
雷达种类
脉冲雷达
总结词
通过发送脉冲信号并接收回波来探测目标。
详细描述
脉冲雷达是最早的雷达类型,它通过发送短暂的脉冲信号并接收回波来探测目 标。脉冲雷达的发射功率较高,探测距离较远,但精度和分辨率相对较低。
连续波雷达
总结词
通过连续发送射频信号并接收回波来探测目标。
详细描述
连续波雷达的发射信号为连续的射频波,它通过测量回波信号的时间延迟和相位 变化来探测目标。连续波雷达的精度和分辨率较高,但发射功率较低,探测距离 相对较短。
合成孔径雷达
总结词
利用高速运动平台的运动合成孔径来提高分辨率。
详细描述
合成孔径雷达是一种先进的雷达技术,它通过在高速运动平台上发射和接收信号,利用运动合成孔径 来提高分辨率和探测精度。合成孔径雷达广泛应用于军事侦察、气象观测和地形测绘等领域。
雷达发展历程
早期雷达
雷达的起源可以追溯到二战时期 ,当时主要用于探测敌机和导弹 。随着技术的发展,雷达逐渐应 用于气象、航空、航海等领域。
雷达原理简介

雷达原理简介首先,大家必须先了解雷达的基本原理,因为雷达仍是目前用来侦测移动物体最普遍的方法。
雷达英文为RADAR,是Radio Detection And Ranging的缩写。
所有利用雷达波来侦测移动物体速度的原理,其理论基础皆源自于「都卜勒效应」,其应该也是一般常见的都卜勒雷达(Doppler Radar),此原理是在19世纪一位澳地利物理学家所发现的物理现像,后来世人为了纪念他的贡献,就以他的名字来为该原理命名。
都卜勒的理论基础为时间。
波是由频率及振幅所构成,而无线电波是随着波而前进的。
当无线电波在行进的过程中,碰到物体时,该无线电波会被反弹,而且其反弹回来的波,其频率及振幅都会随着所碰到的物体的移动状态而改变。
若无线电波所碰到的物体是固定不动的,那么所反弹回来的无线电波其频率是不会改变的。
然而,若物体是朝着无线电线发射的方向前进时,此时所反弹回来的无线电波会被压缩,因此该电波的率频会随之增加;反之,若物体是朝着远离无线电波方向行进时,则反弹回来的无线电波,其频率则会随之减小。
下图为都卜勒雷达(Doppler Radar)的基本原理图标:> <==车子朝着无线电波方向前进,其反弹的率频会增加<==车子朝着无线电波传送的反方向前进,其反弹的率频会减小速度侦测装置(警方所使用的测速雷达)所应用的原理,就是可以侦测到发射出现的无线电波,及反弹回来的无浅电波其间的频率变化。
由这两个不同频率的差值,便可以依特定的比例关系,而计算是该波所碰撞到物体的速度。
当然,此种速度侦测装置可以将所侦测到的速度,转换为「公里/小时」。
也许大家还是无法体会什么是「都卜勒效应」,但每个人在日常生活中应该都有「听」过「都卜勒效应」。
例如:当火车鸣笛或救护车的警报声一直朝着你接近时,会发现声音会一直在变化,这就是所谓的「都卜勒效应」,此例子是生活中最常见的例子,因为当声波一直朝着你接近时,该声波的频率会一直增加,所以听到的声音才会一直变。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
Radar History In Brief
In 1924 Sir Edward Victor Appleton used radio echoes to determine the height of the ionosphere, but the first practical radar system was produced by Sir Robert Watson-Watt in 1935 [3]. By 1939 England had established a chain of radar stations along its south and east coasts (“Home Chain”).
Basic Working Principle Of Radar
The antenna collects the echo signal energy and delivers it to the receiver. Through signal amplification and processing the radar receiver produces data to a computer and/or a visual signal on an indicator screen, such as a computer display monitor.
Information Provided By Radar
The most essential parameters provided by radar echoes are: Range Relative velocity Angular direction (方向角) Target size Target shape
Radar History In Brief
The first radar is claimed
to be invent Christian Hiilsnieyer in 1904, developed for traffic supervision on the river Rhine.
Christian Hülsmeyer produced the first practical radar patented in 1904 (Pic. 1.3 - D.M.M)
Basic Working Principle Of Radar
Radar basically involves transmitting a burst of electromagnetic energy by means of an antenna, which concentrates the waves into a shaped beam pointing in the desired direction. When these transmitted signals strike an object in the path of the beam, a tiny fraction of the total energy is reflected to form an echo signal.
Radar History In Brief
During the 1980s and 1990s, due to the developments of novel solid-state electronics and the escalating availability of inexpensive powerful data processing equipment, innovative modulation methods, signal generation and processing techniques have gradually been applied to radar system, which had been a great breakthrough.
Information Provided By Radar
Modern radars are capable of providing a lot more information about a target. The extent of information about the target derived by the radar depends on the transmitted and received waveform parameters, such as amplitude, frequency and phase, and on the vector nature of the electromagnetic waves,—polarization.
Applications
the technique of radar has been extensively applied into some fields, including Military, Meteorology, Topographic survey. It is mainly used for navigation, remote or early warning, guidance, battlefield surveillance and so on.
Radar
Team Member:
Content:
Basic introduction of radar; History of radar; Information Provided By Radar; Applications of radar;
Basic Introduction
Radar History In Brief
James Clerk Maxwell predicted the existence of radio waves in his theory of electromagnetism as long ago as 1864. He showed mathematically that all electromagnetic waves travel at the same velocity in free space, independent of their wavelength, and this velocity is as same as the speed of light.
RADAR is a term which is coined as an acronym(缩略词) for RAdio Detection And Ranging.
Basic Introduction
Radar mainly consists of a transmitter, a receiver, antennas,signal processor and an indicator screen. Duplexer(双工器)
Range
The range R is derived from the time delay of the signal, the two pertinent parameters being linked by the velocity of light c through:
The maximum detectable range is limited by noise, either incoherent noise being independent of the signal or signal coherent noise
electromagnetism (Pic. 1.1 - J.C.M.F)
Radar History In Brief
In 1886 Heinrich Rudolf Hertz verified Maxwells equations through laboratory experiments, where he found that radio waves could be transmitted through different materials, whereas being (partly) reflected at the surface of an object.
Radar History In Brief
Before radar could be born, scientists needed to understand the behaviour of electromagnetic waves according to the James Clerk Maxwell fundamental equations developed predicted the existence radio waves in his by James Clerk Maxwell around 1864. of theory of
Heinrich Hertz –Hertz confirmed by experiment that electromagnetic radio waves have the same velocity as light and can be reflected by metallic and dielectric bodies (Pic. 1.2 I.N.T)
Angular direction
ห้องสมุดไป่ตู้
The angular direction may be obtained by using a rotating antenna, or by measuring the phase difference of received signals from different (array) antenna elements.
