石油振动筛筛网的分类
振动筛各种筛板的用途
振动筛各种筛板的用途振动筛是一种常用的筛分设备，广泛应用于矿山、冶金、建材、化工、电力等行业。
它采用振动力和筛网的运动将物料分离成不同粒度的颗粒。
振动筛通常由筛箱、振动器、筛网、减振弹簧等组成。
筛网是振动筛的核心部件，不同种类的筛板由于具有不同的孔径尺寸、形状和材质，因此其用途也各有特点。
以下是常见的五种筛板及其用途：1.方孔筛板：方孔筛板的孔径呈正方形，适用于需要较大粒径颗粒筛分的场合。
它的特点是通风性好，通常用于煤炭、化肥、矿石等领域。
2.圆孔筛板：圆孔筛板的孔径呈圆形，适用于需要较大粒径和精度较低的颗粒筛分。
它常用于颗粒分级、破碎分级和颗粒筛分要求不高的工艺。
3.长方孔筛板：长方孔筛板的孔径呈矩形，适用于颗粒呈长方形形状的物料筛分，如煤炭、熟料、砂石等。
4.等孔筛板：等孔筛板的孔径大小相等，适用于粒径范围较小、颗粒形状相对规则的物料筛分，如砂石、矿石、粉煤灰等。
5.阶梯筛板：阶梯筛板的孔径由小到大逐级递增，适用于需要多重分级的颗粒筛分，如冷矿石、骨料、煤炭等。
此外，还有一些特殊用途的筛板，如耐高温筛板、耐腐蚀筛板、降噪筛板等。
耐高温筛板通常采用耐高温材料制成，广泛应用于冶金、耐火材料等行业。
耐腐蚀筛板采用耐腐蚀材料制成，适用于化工、硫酸、盐碱等腐蚀性介质的筛分。
降噪筛板通常采用橡胶材料制成，可有效降低振动筛产生的噪音。
总之，振动筛的各种筛板根据孔径、形状和材质的不同，能满足不同粒径、形状的物料筛分需求。
筛板的使用也直接影响到振动筛的筛分效果和生产效率。
因此，在选择振动筛和筛板时，需要根据物料的特性和筛分要求，选择合适的筛板，以达到预期的筛分效果。
常见的振动筛筛面的材质和分类
振动筛材质分析常见的振动筛筛面的材质和分类：振动筛筛面是整个设备的重要部分,一般对筛面的基本要求是：有足够的机械强度、最大的开孔率、筛孔不易堵塞。
所谓开孔率，是指筛孔总面积与整个筛面面积之比。
常见的筛面有筛蓖、筛板、筛网、筛片和筛布等几种。
按材质可分为金属和非金属两种。
金属筛面多采用低碳钢、高碳钢、锰钢、弹簧钢、不锈钢等材质制成，而非金属筛面多采用橡胶、尼龙、聚氨酯等材质制成。
棒条筛面棒条筛面是由平行排列的具有一定断面形状的一组蓖条直接固定在筛框横梁上而构成的筛面，因此又称为蓖条筛面或棒条筛面。
棒条筛面的棒条较粗、强度及刚度均较大，故各棒条间不设置横向构件，因此，工作面平滑。
对筛上物料的移动阻力很小，块料不容易卜塞。
棒条筛面的开孔率一般为50％-60% ，主要用于固定筛和重型振动筛，对来自矿山的大块物料作大于50mm(个别情况下可小至25 mm)的粗筛分。
棒条筛面在多数情况下是与筛框的各横梁固接，但有时只在一端与筛框固接，另一端呈悬臂状。
当物料给到筛面上时．由于物料的冲力及棒条的弹性，使各棒条产生不同的上下颤动，从而使物料松散并有助于排出筛上物，避免物料卡塞在筛缝中。
这种情况仅限于作固定筛使用。
冲孔筛板冲孔筛板是用钢板经钻孔或冲孔等加工方法制作的一种筛面。
筛板的厚度一般是5-12mm,筛孔尺寸越大,板厚也应相应增大,以保证其足够的强度。
但筛板太厚会增加重量，还会增加细粒物料透筛的阻力，通常按公式h=0.625D确定。
常用的孔形是圆形，个别情况下也采用方形。
为了使筛板有足够的强度而且开孔率尽可能大，圆形筛孔几乎总是作菱形排列。
筛片筛片是用圆形金属丝冷压成梯形、三角形或其他上宽下窄断面的筛条后，再经焊接或螺栓联接而成的筛面。
编织筛面编织筛面是由钢丝作经线和纬线编织而成，筛孔形状为方形或长方形。
为保证筛孔大小分布均匀、避免网丝错动，在网丝交叉处交替地设有凹槽。
编织筛网的有效面积大（可达75%以上），质量轻，便于制造，但使用寿命较短。
振动筛的分类及工作原理
振动筛的分类及工作原理振动筛是一种适合潮湿细粒级难筛物料干法筛分的振动筛分机械设备，是目前国内处理难筛物料的振动筛分机械设备。
振动筛具有大振幅、大振动强度、较低频率和弹性筛面的工艺特点。
工作过程中始终保持最大的开孔率，从而筛分效率高、处理能力大，筛板更换方便，降低了成本。
振动筛超大筛面和大处理能力可满足现场的生产需要。
振动筛筛子的结构采用多段筛面振动而筛箱和机架不参与振动的运动方式，使筛子实现了大型化。
振动筛的分类振动筛分设备按重量用途可分为：矿用振动筛，轻型精细振动筛，实验振筛机矿用振动筛可分为：高效重型筛，自定中心振动筛，椭圆振动筛，脱水筛，圆振筛，香蕉筛，直线振动筛等轻型精细振动筛可分为：旋振筛，直线筛，直排筛，超声波振动筛，过滤筛等可参考振动筛系列实验振动筛：拍击筛，顶击式振筛机，标准检验筛，电动振筛机等请参考实验设备按照振动筛的物料运行轨迹可以分为：按直线运动轨迹分：直线振动筛（物料在筛面上向前做直线运动）按圆型运动轨迹分：圆振筛（物料在筛面上做圆形运动）结构和优点振动筛的工作原理振动筛工作时，两电机同步反向旋转使激振器产生反向激振力，迫使筛体带动筛网做纵向运动，使其上的物料受激振力而周期性向前抛出一个射程，从而完成物料筛分作业。
适宜采石场筛分砂石料，也可供选煤、选矿、建材、电力及化工等行业作产品分级用。
振动筛工作部分固定不动，靠物料沿工作面滑动而使物料得到筛分。
固定格筛是在选矿厂应用较多的一种，一般用于粗碎或中碎之前的预先筛分。
它结构简单，制造方便。
不耗动力、可以直接把矿石卸到筛面上。
主要缺点是生产率低、筛分效率低，一般只有50—60%。
振动筛工作面是由横向排列的一根根滚动轴构成的，轴上有盘子，细粒物料就从滚轴或盘子间的缝隙通过。
大块物料由滚轴带动向一端移动并从末端排出。
选矿厂一般很少用这种筛子。
振动筛工作部分为圆筒形，整个筛子绕筒体轴线回转，轴线在一般情况下装成不大的倾角。
物料从圆筒的一端给入，细级别物料从筒形工作表面的筛孔通过，粗粒物料从圆筒的另一端排出。
石油钻井液振动筛网
石油钻井液振动筛网石油钻井液振动筛网简介石油钻井液振动筛网是一种用于筛分过滤的金属网状结构元件。
广泛应用于多行业中的筛分、过滤、脱水、脱泥等作业。
它具有很高的强度、刚度和承载能力，可以做成各种形状的刚性的筛分过滤装置。
易渗漏、耐磨、耐腐蚀。
网丝断面为梯形，缝隙上窄下宽。
是丝网行业新开发产品。
有低碳钢丝，高锰钢丝，不锈钢丝。
石油钻井液振动筛网用途特点该产品是一种用于筛分过滤的金属网状结构元件。
广泛应用于多行业中的筛分、过滤、脱水、脱泥等作业。
它具有很高的强度、刚度和承载能力，可以做成各种形状的刚性的筛分过滤装置。
易渗漏、耐磨、耐腐蚀。
网丝断面为梯形。
缝隙上窄下宽。
是由不锈钢丝冷轧而成的筛条，支撑条采用自动化矿筛网上产设备焊接而成，筛缝均匀，焊接质量稳定，开孔率高，使用寿命长，有很高的强度，刚度和承载能力，可以做成各种形状的刚性筛分过滤装置。
广泛应用于矿山、煤炭、石油、化肥、粮食、食盐、环保等行业。
筛分液体，粉末等材料。
石油，化工，冶金，矿山，医药净化，钻井液体净化等。
该产品一般是由2层或3层不锈钢304或316材质网布和带有开孔的金属托板粘合，根据不同客户需要，可手工或机器加工生产而成。
因网布的目数不同，加之金属托板开孔尺寸的相应大小区别，在保证使用强度的前提下，力求达到最大的有效筛分面积。
筛网目数范围一般为20目到325目，特殊目数可加工定做。
上层细丝网布加之中层及底层粗丝低目数网布，和下面可供客户选择不同厚度的金属托板紧密粘合一起，极大的加强了整张筛布的使用强度。
因型号和不同客户需要，下层金属托板可冲孔形状成六角，长方，正方等等，依托上层筛布，将整张筛网分成多个不同的独立小网面，防止局部过度破损，更好的延长了使用寿命。
石油钻井液振动筛网机械配备型号规格1.美国眼镜蛇振动筛网 18目－80目×1830mm760mm2.BL—50型美国布兰特板框振动筛网 18目-150目×1250mm×630mm3.美国德瑞克波浪纹三层振动筛网 1050目×695mm4.斯瓦克波浪纹高频粘合振动筛 1050目×695mm5.长安二机双层粘合振动筛网 20目-100目×1150mm×76mm6.NS--115/2（华油）双层振动筛动 40目/20目-100目/20目×1150mm×1000mm7.罗马尼亚钻机双层粘合振动筛网 40目/20目-100目/20目×1170mm×1670mm8.川矿HS—821双层粘合筛网 20目--100目×2050mm×1120mm9.川矿HS—821型双层除砂器筛网 100目/20目-150目×1735mm×520mm10.NS---861型（陕西）除砂器筛网 100目-150目/20目×1800mm×560mm11.长安3zzS－D单层勾边网 12目-100目×250mm×1120mm12.德瑞克板式高频粘合筛网 1050mm×695mm本文转自新乡大用振动设备。
六种常用振动筛种类介绍
• 小编总结： 在工业生产中，往往需要将各种原料（如矿石、煤碳、石料等）和各种初级 产品（如水泥、食盐、味精等）按物料粒度大小分成若干个级别，或将其中的 水份、杂质等去除，以进行下一步的加工和提高产品品质，这就要用到筛分机 械。 • 振动筛是常见的筛分机械，它在各行各业有着极为广泛的应用。从矿山到冶金、 从建材到电力、从筑路架桥到食品化工，到处都有振动筛在工作。可以毫不夸 张地说，没有振动筛就无法制造出合格的、高质量的产品. •
2.圆形振动筛
•
•
圆形振动筛采用块偏心激振器及轮胎联轴器，提高了设备使用寿命；配置的弹簧减振装置可以有效减 少对基础的冲击力，振动噪音小。是专门为采石场筛分料石设计的，也可供选煤、选矿、建材、电力 及化工部门等做产品分级用。 代表厂家辽宁致远。
3. 超声波振动筛
•
•
超声波振动筛是将220V、50Hz或110V、60Hz电能转化为18KHz的高频电能，输入超声换能器，将 其变成18KHz机械振动，从而达到高效筛分和清网的目的。该系统在传统的振动筛基础上在筛网上 引入一个低振幅、高频率的超声振动波（机械波），以改善超微细分体的筛分性能。特别适合高附加 值精细分体的用户使用。 代表厂家镇泰机械。
4.平面回转筛
•
•
SSJ精细筛分机又叫平面回转筛、平面回转筛、方形摇摆筛，国产筛分机、回旋筛分机等，是吸收美 国ROTEX振动筛分技术国产化研制的一种高标准的精细筛分机，符合所有精细与超细范围的粉末与 微粒状物料，特别适合难以处理的料。 代表厂家新乡福斯瑞机械
5. 三次元振动筛
•
•
该振动筛的基本原理是利用电机轴上下安装的重锤（不平衡重锤），将电机的旋转运动转变为水平、 垂直、倾斜的三次元运动，再把这个运动传递给筛面，使物料在筛面上做外扩渐开线运动，故该系列 振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长，筛面利用率高等优点，调节上、下两端重锤 的相位角，可改变物料在筛面上的运动轨迹.可以对物料进行精筛分、概率筛分等。 代表厂家新乡国盛机械。

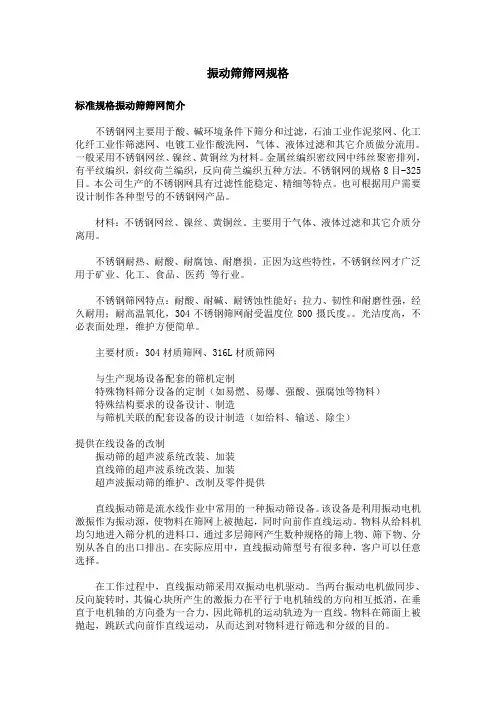

振动筛筛网规格
振动筛筛网规格标准规格振动筛筛网简介不锈钢网主要用于酸、碱环境条件下筛分和过滤，石油工业作泥浆网、化工化纤工业作筛滤网、电镀工业作酸洗网，气体、液体过滤和其它介质做分流用。
一般采用不锈钢网丝、镍丝、黄铜丝为材料。
金属丝编织密纹网中纬丝聚密排列，有平纹编织，斜纹荷兰编织，反向荷兰编织五种方法。
不锈钢网的规格8目-325目。
本公司生产的不锈钢网具有过滤性能稳定、精细等特点。
也可根据用户需要设计制作各种型号的不锈钢网产品。
材料：不锈钢网丝、镍丝、黄铜丝。
主要用于气体、液体过滤和其它介质分离用。
不锈钢耐热、耐酸、耐腐蚀、耐磨损。
正因为这些特性，不锈钢丝网才广泛用于矿业、化工、食品、医药等行业。
不锈钢筛网特点：耐酸、耐碱、耐锈蚀性能好；拉力、韧性和耐磨性强，经久耐用；耐高温氧化，304不锈钢筛网耐受温度位800摄氏度。
光洁度高，不必表面处理，维护方便简单。
主要材质：304材质筛网、316L材质筛网与生产现场设备配套的筛机定制特殊物料筛分设备的定制（如易燃、易爆、强酸、强腐蚀等物料）特殊结构要求的设备设计、制造与筛机关联的配套设备的设计制造（如给料、输送、除尘）提供在线设备的改制振动筛的超声波系统改装、加装直线筛的超声波系统改装、加装超声波振动筛的维护、改制及零件提供直线振动筛是流水线作业中常用的一种振动筛设备。
该设备是利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前作直线运动。
物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。
在实际应用中，直线振动筛型号有很多种，客户可以任意选择。
在工作过程中，直线振动筛采用双振动电机驱动。
当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。
物料在筛面上被抛起，跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。
振动筛筛布
振动筛筛布
石油泥浆振动筛（震动筛）型号（S W A C O，D E R R I C R，K E M T R O N）筛布，适配振动筛品牌及型号
板式振动筛网是目前最常用的一种石油振动筛网，可广泛应用于不同条件下的钻井作业中。
该产品通常由2到3层不锈钢网布粘合在开孔的金属衬板上构成.同时，筛网附带专用的橡胶塞以修补网面破损，可有效地节省时间，降低生产成本。
我厂拥有丰富的生产经验和成熟的工艺，可根据不同客户的需求制造多种规格尺寸的勾边平板筛网。
波浪式振动筛网的网面呈独特的波浪状，安装方式可以是勾边或钢框架网的楔形压紧装置。
波浪网的有效滤过面积可达同一规格平板网的125%到150%，处理量因此大幅度提高。
我厂能够根据不同客户的需求制造多种规格尺寸的波浪式筛网。
框架振动筛网是一种常用的石油振动筛网，主要由钢制框架和紧密结合在框架上的2到3层构成。
该框不锈钢网布架由高强度方形钢管或扁钢焊接而成，
并带有多条加强支撑筋，网布可通过金属衬板与框架结合，或直接粘合在框架上。
每张筛网均附带专用的橡胶塞以修补网面破损。
我厂可根据不同客户的需求制造多种规格尺寸的钢框架筛网。
勾边软式振动筛的结构与平面板式筛网相似，通常仅由2层或三层不锈钢网布紧密粘合为一体构成，不带金属衬板。
软网的有效过滤面积较平板网大,价格低，但寿命相对较短，需要根据具体的钻井作业条件选用不同的筛网。
我厂能够根据不同客户的需求制造多种规格尺寸的平面软筛网。
各类型振动筛型号分类及技术参数
各类型振动筛型号分类及技术参数振动筛是一种常用的物料筛选设备，广泛应用于矿山、建筑材料、化工、电力、冶金等行业。
根据其结构特点、筛分材料的性质，振动筛可以分为多种类型，以下是各类型振动筛的分类及其技术参数。
一、直线振动筛1.结构特点：直线振动筛采用振动电机作为振动源，通过其激振装置使筛板产生直线振动，一般采用双振动电机驱动，可产生强大的激振力，适用于中、细颗粒物料的筛分。
2.技术参数：-筛面倾角：0-7°-处理能力：10-500t/h- 筛分粒度：0.074-15mm二、圆振动筛1.结构特点：圆振动筛采用筛箱为圆形，通过振动电机产生惯性离心力使物料在筛面上产生圆形运动。
圆振动筛适用于湿、干、细颗粒物料的筛分。
2.技术参数：- 筛面直径：600-3000mm-处理能力：20-300t/h- 筛分粒度：0.074-350mm三、高频振动筛1.结构特点：高频振动筛采用振动电机作为振动源，通过筛架上的振动传感器将高频振动转换为筛板上的微弱振动，使物料在筛面上进行高频筛分。
高频振动筛适用于湿、糊状物料的筛分，可以有效去除细小颗粒物料。
2.技术参数：-震动频率：325-3300次/分钟-处理能力：15-700t/h- 筛分粒度：0.075-20mm四、椭圆振动筛1.结构特点：椭圆振动筛采用筛箱为椭圆形，通过两个不同速度的振动电机产生椭圆振动，使物料在筛面上沿椭圆轨迹进行筛分。
椭圆振动筛适用于湿、干物料的筛分，可提高筛分效率。
2.技术参数：- 筛面宽度：1000-4000mm-处理能力：50-850t/h- 筛分粒度：0.075-300mm五、翻转振动筛1.结构特点：翻转振动筛采用筛箱为翻转角度可调的矩形结构，通过偏心块驱动振动装置产生筛箱的翻转运动，使物料在筛面上进行筛分。
翻转振动筛适用于高湿度、黏糊性物料的筛分，可解决物料黏结、堵塞的问题。
2.技术参数：-筛箱翻转角度：35-55°-处理能力：15-450t/h- 筛分粒度：2-75mm以上是各类型振动筛的分类及其技术参数。
国内钻井液振动筛筛网及型号大全
钻井液振动筛及型号产品规格（1）美国眼镜蛇振动筛网18目－80目×1830mm760mm（2）BL—50型美国布兰特板框振动筛网18目-150目×1250mm×630mm（3）美国德瑞克波浪纹三层钻井液振动筛网1050目×695mm（4）斯瓦克波浪纹高频粘合振动筛1050目×695mm（5）长安二机双层粘合振动筛网20目-100目×1150mm×76mm（6）NS--115/2（华油）双层振动筛动40目/20目-100目/20目×1150mm×1000mm （7）罗马尼亚钻机双层粘合振动筛网40目/20目-100目/20目×1170mm×1670mm （8）川矿HS—821双层粘合筛网20目--100目×2050mm×1120mm（9）川矿 HS—821型双层除砂器筛网100目/20目-150目×1735mm×520mm （10）NS---861型（陕西）除砂器筛网100目-150目/20目×1800mm×560mm （11）长安3zzS－D单层勾边网12目-100目×250mm×1120mm（12）德瑞克板式高频粘合筛网1050mm×695mm德瑞克平面筛网PWP48-30D 40mesh/20meshx700x1050 80mesh/20meshx700x1050 120mesh/30meshx700x1050 160mesh/40meshx700x1050注：以上规格40目-200目德瑞克PMD 48-30D 20mesh/12meshx700x1050波浪型筛网40mesh/18mesh/12meshx700x1050100mesh/40mesh/20meshx700x1050160mesh/60mesh/20meshx700x1050200mesh/60mesh/20meshx700x1050 注：以上规格20目-200目坎特龙三层粘合振动筛筛网40mesh/20mesh/12meshx715x1215 80mesh/40mesh/12meshx715x1215 120mesh/40mesh/20meshx715x1215 180mesh/60mesh/20meshx715x1215注：以上规格20目-200目斯瓦克振动筛钢板粘合网40mesh/12meshx900x1146 80mesh/20meshx900x1146 140mesh/20meshx900x1146注：以上规格20目-160目华油振动筛NS-115/260mesh/20meshx1150x1000100mesh/20meshx1150x1000 高效除砂器上网GZS-240mesh/12meshx950x80060mesh/20meshx950x80080mesh/20meshx950x800高效除砂器下网GZS-120mesh/12meshx630x125080mesh/20meshx630x1250120mesh/40meshx630x1250160mesh/40meshx630x1250注：以上规格20目-160目高频振动筛筛网GZS-G411 20mesh/12meshx800x1250 60mesh/20meshx800x1250 100mesh/40meshx800x1250注：以上规格20目-140目布朗特振动筛胎网APC-1000 20mesh/12meshx633x1250 60mesh/20meshx633x1250 100mesh/40meshx633x1250 140mesh/40meshx633x1250 200mesh/60meshx633x1250注：以上规格20目-200目双层粘合泥浆清洁器筛网NJ-861型100mesh/20meshx1800x560150mesh/20meshx1800x560 NS-821型120mesh/20meshx1750x510150mesh/20meshx1750x510单层振动筛筛网3ZZS-D12meshx1120x205040meshx1120x205080meshx1120x2050。
六种常用振动筛种类介绍
六种常用振动筛种类介绍振动筛是一种常用的筛分设备，在很多行业中都得到广泛应用。
根据不同的筛分要求和工作环境，振动筛可以分为多种不同的类型。
以下是常用的六种振动筛的种类介绍。
1.园形振动筛园形振动筛是一种非线性振动筛，其振动轨迹呈圆形或椭圆形。
该类型的振动筛具有较高的筛分效率和处理量，适用于各种材料的筛分工作。
它可以根据不同的需要进行定制，例如，可以配置多层筛网，以实现多级筛分。
2.直线振动筛直线振动筛是最常见的一种振动筛。
其振动轨迹呈直线，具有高筛分效率和较大的处理量。
直线振动筛通常由筛箱、筛网、振动电机等组成。
它广泛应用于化工、食品、建材等工业领域，可用于物料的分类、分级和脱水等工艺过程。
3.激振振动筛激振振动筛是一种特殊的振动筛，其筛分效果由中间控制台发出的振动波导致。
该类型的振动筛具有较高的振动频率和强烈的振动力，可以有效地分离大颗粒和小颗粒。
激振振动筛通常用于粗颗粒的筛分，如矿石等。
4.高频振动筛高频振动筛是一种特殊的振动筛，其振动频率较高，通常在20Hz以上。
高频振动筛可以实现更细腻的筛分效果，并且可以有效地分离潮湿的物料。
它常用于煤炭、冶金、化工等行业的湿筛分工作。
5.真空振动筛真空振动筛是一种用于特殊环境下的振动筛。
它利用真空环境，使物料在低压下进行筛分，避免了氧化、爆炸等问题。
真空振动筛广泛应用于粉末冶金、电子材料、粉体涂料等领域。
6.洗涤振动筛洗涤振动筛是一种用于物料清洗和脱水的振动筛。
它通过筛网的水冲洗和振动，可以清洗物料表面的污垢，并将水分从物料中脱除。
洗涤振动筛常用于砂石、煤炭等行业的物料清洗和处理。
总结起来，振动筛根据不同的筛分要求和工作环境，可以分为园形振动筛、直线振动筛、激振振动筛、高频振动筛、真空振动筛和洗涤振动筛等六种类型。
每种振动筛都有其特殊的应用领域和优势，用户可以根据自己的需求选择合适的振动筛进行使用。
振动筛 筛网概述 分类 目数 重量计算方法
振动筛筛网概述分类目数重量计算方法一、振动筛筛网概述筛网的网孔习惯上叫目。
筛网的规格常以单位长度的孔数（目数）表示，也有用每个孔的宽度来表示的。
中国的国家标准以每厘米的孔数表示，如20孔/厘米。
二、振动筛筛网材质分类A、蚕丝网材质为桑蚕丝。
分类为全绞纱组织：目数少时用；半绞纱组织：目数多时用；平纹组织：目数多时用一般用于供粮食工业筛选，砂轮砂布厂筛选不同粗细砂粒用。
规格：4-62孔/厘米B、金属筛网材质为黄铜丝，磷铜丝，不锈钢丝。
大多为平纹组织和斜纹席形组织多用于粉未筛选，滤油方面金属丝规格：0.4-0.025毫米优点：孔眼清晰正确，网面平挺，耐高温耐磨，不锈钢还耐腐蚀C、合成纤维筛网材质为锦纶或涤纶的长丝和棕丝。
大多为全绞纱，方平，平纹组织多用于印花绢网，集成电路印刷线路板，筛选显象管荧光粉和磁带的磁粉等较细颗料。
规格：19-104孔/厘米优点：不生锈，耐腐蚀，能代替部分金属筛网。
其中棕丝筛网用较粗的锦纶棕丝为原料，直经为0.55-0.1毫米，多为平纹席形组织，用于选矿，过滤纸浆，传送带等。
筛网是对金属丝的编织，金属板的冲孔拉抻，通过一定的技术方法制作成网状产品大的归类。
三、金属网的四大功能A筛：主要用于冶金，煤炭，橡胶，石油，化工，制药，汽车，陶瓷，玻璃等工业中作固体颗粒，粉未，筛分等。
B滤：主要用于石油工业作泥浆网，化工化纤电镀工业作酸洗网及液体气体过滤净化等。
C护：主要用于土木建筑批水泥，饲养鸡，鸭，鹅，兔及动物园围栏。
机械设备的防护，高速公路护栏，体育场所围网，马路绿化带防护网D固：可用于建筑业，公路，桥梁作钢筋用及骨架支撑等。
四、振动筛金属网可分为A不锈钢材质：有302 304 304L 316 316L 310S 321 317等，编织：平纹编织，斜纹编织，五综编织，竹花编织，“人”字编织等到。
特性：耐酸，耐碱，耐高温，拉力和耐磨性强。
用途：用于酸，碱环境条件下筛分和过滤，石油工业作泥浆网，化工化纤工业作筛滤网，电镀工业作酸洗网刀片刺网片刺网是一种新型防护网。
稀油振动筛工作原理
稀油振动筛工作原理
稀油振动筛是一种用于筛分原油和石油产品中的固体、纤维和液体杂质的设备。
该设
备采用高频振动的方式进行筛分，具有筛分效率高、筛分精度高、结构简单、操作方便等
优点，被广泛应用于石油和化工行业。
稀油振动筛的工作原理基于筛分原理，即将不同粒径的颗粒分离到不同的筛网上。
其
具有两层筛网，上层筛网是细孔的，用于将较小的杂质分离出来；下层筛网是粗孔的，用
于将较大的杂质分离出来。
原油或石油产品通过给料口进入筛分装置，经过上下层筛网的
筛分作用，不同粒径的颗粒分离到不同的筛网上，较大的杂质被过滤出来，较小的杂质被
筛分出来，而清洁的原油或石油产品则从出料口排出。
稀油振动筛的高效筛分是通过筛网的高频振动实现的。
筛网安装在振动平台上，平台
通过振动器产生高频振动，筛网上的杂质受到振动的冲击力和摩擦力，从而被分离出来。
同时，振动还可防止筛网堵塞，提高筛分效率。
稀油振动筛还配备了清洗系统，可对筛网进行清洗以保持筛分效率。
清洗系统通过加
水和喷嘴进行，清洗液流过筛网时会顺着筛孔流向下层，将杂质一并冲刷出去。
总之，稀油振动筛通过高频振动的方式对原油和石油产品中的固体、纤维和液体杂质
进行了高效筛分。
其工作原理基于筛分原理，采用两层筛网对不同粒径的颗粒进行了分离。
同时，清洗系统还可以对筛网进行清洗以保持筛分效率。
稀油振动筛是石油和化工行业中
不可或缺的设备之一，可以提高生产效率和产品质量。
各类型振动筛型号分类及技术参数
型号1：ZS3/Z-01型振动筛1．用途及适用范围：ZS3/Z-01钻井液振动筛为钻井液中的第一级固控设备，主要用来筛分钻井液中的有害固相颗粒，此钻井液振动筛为三段式直线振动筛，该筛适合油田2000米以上各类钻机的配套使用。
2．结构特点▲ZS3/Z-01为三段式筛、直线型振动轨迹筛。
▲采用2台美国进口MARTIN高G震力长轴激振电机，可在筛网上输出7.3G的震力。
振动筛噪音低于78 dBA。
▲筛箱筛网可配置平板或波浪型结构的钩边筛网，筛网过滤面积大，可适应不同钻井工况下的泥浆处理。
▲筛网采用压块张紧螺栓拉紧机构，可以快速简便地更换筛网。
▲筛架为丝杆结构装置，结构简单可靠，可在不间断作业情况，可快速改变筛架-1°～5°的倾角，确保泥浆能合理、有效的得到处理。
▲筛架支撑减振器采用橡胶复合弹簧，振动效果好，噪音低，使用寿命长。
▲此型振动筛结构紧凑，体积轻便，占地面积小，ZS3/Z-01结构示意图▲ 振动筛进料器（泥浆盒）与井口溢流管线接口可根据用户选择在泥浆盒的两侧面或背面连接管线。
技术性能参数 筛网规格平板或波浪形钩边筛网3-1050×700；筛目：80～200目 激振电机SVX18-7710 (进口马丁长轴电机)：２-1.865KW 最大振动强度7.1～7.2Ｇ 振动幅度：≥5.5mm 筛箱倾角-１°～+5° 防爆等级Exd ⅡBT4 防护等级IP55 外形尺寸（长×宽×高）2950×1694×1580mm 重量1950Kg 筛网面积（㎡）≥2.3 筛分固相颗粒直径（μm ）≥75 钻井液处理能力（m3/h ） ＞200型号2： ZS3/Z-02型振动筛1．用途及适用范围：ZS3/Z-02钻井液振动筛为钻井液中的第一级固控设备，主要用来筛分钻井液中的有害固相颗粒，此钻井液振动筛为三段式直线振动筛，该筛适合油田2000米以上各类钻机的配套使用。
筛网
筛网一、筛网的原料筛网是采用不锈钢丝、铁丝为原料编织而成的金属网制品。
二、筛网的编制方法筛网采用先预弯后成型的编织方法，分为紧锁形编织、双向平纹编织、单向波纹编织、双向平面编织、双向波纹编织、长方孔编织；网片具有编织坚固、耐用、网孔均匀的特点。
三、筛网的种类筛网种类分为：不锈钢筛网、锰钢筛网、振动筛网、重型筛网、裹边轧花筛网等。
1、不锈钢筛网产品分类：不锈钢焊接式矿筛网、条缝筛片、筛板筛篮、焊接式震动筛网、圆筒网、弧形网。
产品特点：易渗漏、耐磨、耐腐蚀。
网丝用途：广泛应用于矿山、煤炭、石油、化肥、粮食、食盐、环保等行业。
2、锰钢筛网锰钢筛网是一种用于筛分过滤的金属网状结构元件。
它具有很高的强度、刚度和承载能力，可以做成各种形状的刚性的筛分过滤装置。
锰钢筛网产品规格：平面筛板、弧型筛、聚胺脂筛板。
用途：锰钢筛网可以应用于矿山、煤炭、石油、化肥、粮食、环保等行业条缝筛网，石油滤网，盐业用网。
3、振动筛网振动筛网是制砂生产线的配套设备,振动筛网的编织结构是预先弯曲成波纹形式金属丝，使两个弯曲卡在相同位置，保证网孔的大小，振动筛网有双向波纹弯曲、紧锁弯曲、双向隔波弯曲、平顶弯曲、单向波纹弯曲、结构坚固、多用于矿山、煤矿、建筑、玻璃厂、石油、五金制品行业等。
其线材几何形状好，切边锋利，对物料的切割能力强，脱介性能好，不但能确保最高的效率，而且能最大限度的避免筛孔堵塞。
由于其材质的良好耐磨性能及其独有的加工工艺，为用户大大减少了掉换筛面的次数，降低了生产成本，提高了工作效率。
四、筛网的用途筛网广泛用于矿业、石油、化工、建筑、机械附件、防护用网、包装用网、烧烤网、烧烤炉用网、烧结炉用网、五金制品用网、工艺品用网、震动筛网网篮用网、食品机械用网、炊具用网、墙体网、粮食、公路、铁路、养殖、民用等。
振动筛分类及性能特点
振动筛分类及性能特点振动筛是一种常用的颗粒筛分设备，广泛应用于矿山、石油化工、建筑材料、冶金、能源等行业。
根据结构形式和性能特点的不同，振动筛可以分为多种类型，包括直线振动筛、圆振动筛、高频振动筛等。
下面主要介绍几种常见的振动筛及其性能特点。
1.直线振动筛直线振动筛是一种高效率的筛分设备，具有体积小、重量轻、结构简单、易于安装和维修等特点。
它的筛面成直线运动，筛孔均匀，适用于中小颗粒物料的筛分。
同时，直线振动筛采用双电机驱动，产生强大的振动力，可有效筛分湿性较大的物料，具有较高的筛分效率。
2.圆振动筛圆振动筛是一种经典的振动筛，广泛应用于矿石、煤炭等材料的筛分工作。
它的筛面呈圆形运动，具有高筛分效率、大处理量的特点。
圆振动筛的结构相对复杂，包括筛箱、筛网、振动器等组成部分，其振动力主要由振动器提供。
此外，圆振动筛还可配置多层筛网，实现多级筛分，满足不同颗粒物料的筛分要求。
3.高频振动筛高频振动筛是一种利用高频振动力进行筛分的设备，具有高效、高产量等特点。
相比传统振动筛，高频振动筛采用高频振动力，筛分效率更高，能更好地处理细粒度物料。
此外，高频振动筛还具有较小的振幅和较高的振频，有效减少泥浆粘结，提高筛分效果。
除了上述几种主要类型的振动筛外，还有一些特殊类型的振动筛，如悬臂式振动筛、倾斜式振动筛等。
这些振动筛根据不同的工作条件和筛分要求，采用不同的设计结构，有其独特的特点和适用性。
总的来说，振动筛具有以下几个性能特点：1.高效筛分：振动筛采用振动力进行筛分，能够快速将物料筛分出所需要的颗粒大小，提高生产效率。
2.大处理量：通过合理设计振动筛的筛面面积和筛网孔径，可实现大处理量的筛分要求。
3.良好的适应性：振动筛能适应不同物料的筛分要求，通过更换不同尺寸的筛网可以满足不同颗粒大小的筛分需求。
4.易于维护：振动筛的结构相对简单，易于维护和清洗，减少停机时间，提高生产效率。
5.低噪音：振动筛采用振动力进行筛分，相对于传统的旋转筛分设备，其噪音较小，提供了更好的工作环境。
各类型振动筛型号分类及技术参数
型号1：之阳早格格创做ZS3/Z-01型振荡筛ZS3/Z-01结构示企图1．用途及适用范畴：ZS3/Z-01钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为三段式曲线振荡筛，该筛符合油田2000米以上百般钻机的配套使用.2．结构特性▲ZS3/Z-01为三段式筛、曲线型振荡轨迹筛.▲ 采与2台好国进心MARTIN下G震力少轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78 dBA.▲筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，筛网过滤里积大，可符合分歧钻井工况下的泥浆处理.▲筛网采与压块弛紧螺栓推紧机构，不妨赶快烦琐天调换筛网.▲ 筛架为丝杆结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小，▲振荡筛进料器（泥浆盒）与井心溢流管线交心可根据用户采用正在泥浆盒的二正里或者反里连交管线.技能本能参数ZS3/Z-02型振荡筛ZS3/Z-02结构示企图1．用途及适用范畴：ZS3/Z-02钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为三段式曲线振荡筛，该筛符合油田2000米以上百般钻机的配套使用.2．结构特性▲ ZS3/Z-02为三段式筛、曲线型振荡轨迹筛.▲ 采与2台好国进心MARTIN下G震力少轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78dBA.▲ 筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，筛网过滤里积大，可符合分歧钻井工况下的泥浆处理.▲ 筛网采与压块弛紧螺栓推紧机构，不妨赶快烦琐天调换筛网.▲ 筛架为脚动液压油缸推动杆降落结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小.▲ 振荡筛进料器（泥浆盒）与井心溢流管线交心可根据用户采用正在泥浆盒的二正里或者反里连交管线.技能本能参数筛网规格海浪形钩边筛网3-1050×700；筛目：80～200目激振电机最大振荡强度振荡幅度：筛箱倾角-１°～+5°防爆等第ExdⅡBT4防备等第IP55形状尺寸（少×宽×下）2950×1594×1540mm沉量1850Kg筛网里积（㎡）筛分固相颗粒曲径（μm）≥75钻井液处理本领（m3/h）＞200型号3：ZS3/Z-03型振荡筛ZS3/Z-03结构示企图1．用途及适用范畴：ZS3/Z-03钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为三段式曲线振荡筛，该筛符合油田2000米以上百般钻机的配套使用.2．结构特性▲ ZS3/Z-03为三段式筛、曲线型振荡轨迹筛.▲ 采与2台好国进心MARTIN下G震力短轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78dBA.▲ 筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，筛网过滤里积大，可符合分歧钻井工况下的泥浆处理.▲ 筛网采与压块弛紧螺栓推紧机构，不妨赶快烦琐天调换筛网.▲ 筛架为脚动液压油缸推动杆降落结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小.▲ 振荡筛进料器（泥浆盒）与井心溢流管线交心可根据用户采用正在泥浆盒的二正里或者反里连交管线.技能本能参数ZS3/Z-04型振荡筛ZS3/Z-03结构示企图1．用途及适用范畴：ZS3/Z-04钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为三段式曲线振荡筛，该筛符合油田2000米以上百般钻机的配套使用.2．结构特性▲ ZS3/Z-04为三段式筛、曲线型振荡轨迹筛.▲ 采与2台好国进心MARTIN下G震力短轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78dBA.▲ 筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，采与海浪形筛网，筛网里积减少105%~180%，液体处理本领提下至125%，可符合分歧钻井工况下的泥浆处理，.▲ 筛网采与单边赶快弛紧系统，不妨赶快烦琐天调换筛网，每块筛网可正在1分钟内完毕调换.▲ 筛架为脚动液压油缸推动杆降落结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小.▲ 振荡筛进料器（泥浆盒）与井心溢流管线交心可根据用户采用正在泥浆盒的二正里或者反里连交管线.技能本能参数ZS3/Z1×2-01型振荡筛ZS3/Z1×2-01结构示企图1．用途及适用范畴：ZS3/Z1×2-01钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为三段式曲线振荡筛，该筛符合油田2000米以上百般钻机的配套使用.2．结构特性▲ ZS3/Z1×2-01为三段式单层筛网、曲线型振荡轨迹筛.▲ 采与2台好国进心MARTIN下G震力短轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78dBA.▲筛网为单池型单层筛网结构，表层为8～20目金属网板网，灵验过滤掉大颗粒固相，减少下层筛池筛网的筛分背荷，普及了下层筛网的筛网灵验性，延少了下层筛使用寿命.筛箱下层筛网可摆设仄板或者海浪型结构的钩边筛网，采与海浪形筛网，筛网里积减少105%~180%，液体处理本领提下至125%，可符合分歧钻井工况下的泥浆处理，.▲下层筛池筛网采与单边赶快弛紧系统，不妨赶快烦琐天调换筛网，表层筛池筛网采与斜楔块式压紧办法，上下层筛池筛网每块筛网可正在1分钟内完毕调换.▲ 筛架为脚动液压油缸推动杆降落结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小.▲ 振荡筛进料器（泥浆盒）与井心溢流管线交心可根据用户采用正在泥浆盒的二正里或者反里连交管线.技能本能参数ZS3/Z2-01（或者02）型振荡筛ZS3/Z2-01（或者02）结构示企1．用途及适用范畴：ZS3/Z2-01（或者02）钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为三段式单联曲线振荡筛，该筛符合油田2000米以上百般钻机的配套使用. 2．结构特性▲ ZS3/Z-01（或者02）型为三段式、单联型曲线型振荡轨迹筛.▲ 采与4台国产HSVM-32-4S或者好国进心MARTIN下G震力少轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78 dBA.▲ 筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，筛网过滤里积大，可符合分歧钻井工况下的泥浆处理.▲ 筛网采与压块弛紧螺栓推紧机构，不妨赶快烦琐天调换筛网.▲ 筛架为丝杆结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此单联型振荡筛由二台单筛箱串联同用一个底座，以及同用一个进料器（泥浆盒），使其结构紧密合理，体积沉巧，占大天积小，▲单联型振荡筛进料器（泥浆盒）与井心溢流管线交心从泥浆盒的背侧交心举止连交管线，交线采与法兰盘联交，连交便当.技能本能参数ZS4/Z-01型振荡筛ZS4/Z-01（结构示企图）1．用途及适用范畴：ZS4/Z-01钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为四段式曲线振荡筛，该筛符合油田5000米以上百般钻机的配套使用.2．结构特性▲ ZS4/Z-01为四段式筛、曲线型振荡轨迹筛.▲ 采与2台好国进心MARTIN下G震力短轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78dBA.▲ 筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，筛网过滤里积大，可符合分歧钻井工况下的泥浆处理.▲ 筛网采与压块弛紧螺栓推紧机构，不妨赶快烦琐天调换筛网.▲ 筛架为脚动液压油缸推动杆降落结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小.▲ 振荡筛进料器（泥浆盒）与井心溢流管线交心由泥浆盒反里用法兰盘举止连交管线，连交简朴便当，赶快.技能本能参数筛网规格海浪形钩边筛网3-1050×700激振电机振荡强度振荡幅度：筛箱倾角-１°～+5°防爆等第ExdⅡBT4防备等第IP55形状尺寸（少×宽×下）3674×1634×1708mm沉量2308Kg筛网里积（㎡）钻井液处理本领（m3/h）＞260筛分固相颗粒曲径（μm）≥75ZS3/FP-01型振荡筛ZS3/FP-01（结构示企图）1．用途及适用范畴：ZS3/FP-01三段式复频轨迹型振荡筛，是尔公司及止业内较新式的复频轨迹型振荡筛，它是由曲线型振荡轨迹与椭圆振荡轨迹复合而成，既可单独做曲线型振荡，也可单独做复频振荡（仄动椭圆疏通），适用于百般较搀纯性的天层钻井液的处理.符合油田5000米以上百般钻机的配套使用.2．结构特性▲ZS3/FP-01为三段式、复频轨迹型（可单独做曲线型振荡轨迹）振荡筛筛.▲主激振器采与2台好国进心MARTIN下G震力短轴激振电机以及1台辅帮激振器—好国进心MARTIN下G震力短轴激振电机，此型筛可正在筛网上输出7.3G的震力.振荡筛噪音矮于78dBA.▲ 筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，采与海浪形筛网，筛网里积减少105%~180%，液体处理本领提下至125%，可符合分歧钻井工况下的泥浆处理，.▲ 筛网采与单边赶快弛紧系统，不妨赶快烦琐天调换筛网，每块筛网可正在1分钟内完毕调换.▲ 筛架为电动液压统造、油缸推动杆降落系统结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小.▲ 振荡筛进料器（泥浆盒）与井心溢流管线交心可根据用户采用正在泥浆盒的二正里或者反里连交管线.技能本能参数。
振动筛型号大全【免下载】
振动筛的型号是多种多样，主要有过滤筛、超声波振动筛、直线振动筛、滚筒筛、矿用振动筛、六角筛、拍击筛、气流筛、试验筛、圆形筛、脱水筛、水泥筛等等多种型号。
450型过滤筛:450型过滤筛是集粉粒分级、液体过滤为一体的单层筛。
适用于各行业生产厂家单层筛分和过滤用，处理生产量不多或杂质少的物料。
该系列过滤振动筛机广泛用于化工、食品、医药、建材、冶金、磨料、陶瓷、涂料、金刚石、矿业和石油等行业。
具有体积小、重量轻、操作简单、适用范围广、噪音低、效率高等特点。
超声波筛分机:超声波筛分机由旋振筛和超声源组成。
该机是将超声波换能器固定到一个不锈钢架上，与筛网紧密接触。
工作时，筛网上的筛粉除做低频旋振运动外，还叠加上超声振动，换能器的超声频率通过变换板传到整个筛网上，同时传到粉末微粒上，使它保持悬浮状态，从而阻止了它们堵塞网孔。
在细的不锈钢丝上，固有的表面张力被切断，实际上网丝变得无摩擦和表面张力，因此就不存在堵塞网孔的问题。
DZSF型直线振动筛:双层直线振动筛为双振动电机或双振子驱动，利用振动器激振的原理工作。
当双振子作同步、反向旋转时，其偏心块所产生的振动力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。
双振子轴相对筛面在垂直方向有一倾角，在振动力和物料自重力的联合作用下，使物料在筛面上被抛起跳跃式向前作直线运动，以合理匹配筛网达到筛分的目的。
直线振动筛适用于0.74-10mm，含水小于7％，无粘性物料的任何干式物料的筛分。
主要用于磨料磨具原料、化工、塑料、医药、树脂粉、陶瓷原料、冶金、建材、粮食、化肥等行业中的干式粉状、细颗粒状或细微粉物料的筛分。
滚筒筛:GTS圆筒回转筛的主体结构是筛分筒，它是由若干个圆形状筛网组成，整体与地平面成倾斜状态，外部被密封隔离罩所密封，以防止污染环境。
通过变速减速系统使筛分筒在一定转速下旋转，物料自上而下通过筛分筒得到分离，细料从筛分筒前端下部排出，粗料从筛分筒下端尾部排出。
各类型振动筛型号分类及技术参数
各类型振动筛型号分类及技术参数振动筛是一种常用的筛分设备，广泛应用于矿山、冶金、建筑材料、化工等行业，用于对颗粒状物料的筛分和分级。
根据不同的工作原理和性能特点，振动筛可以分为多种类型，下面将对各类型振动筛的型号分类及技术参数进行详细介绍。
一、振动筛的类型分类1.振动筛的工作原理不同，可以分为以下几种类型：-振动筛可分为自振型、强化型振动筛和强制型振动筛。
自振型振动筛是利用系统本身的激振源进行振动的，适用于筛分小的颗粒。
强化型振动筛则在自振型的基础上增加了激振源，增强了筛分效果。
而强制型振动筛则是通过给物料添加外力进行激振，适用于筛分较大颗粒。
2.振动筛的结构形式和安装方式不同，可以分为以下几种类型：-直线振动筛：筛面呈直线运动轨迹，具有较高的筛分能力和效率，适用于大量、连续筛分的颗粒物料。
-圆振动筛：筛面呈圆形运动轨迹，适用于湿粘性物料的筛分和分级。
-椭圆振动筛：筛面呈椭圆形运动轨迹，适用于筛分有限度、大颗粒和湿粘性物料。
-筛床颤动振动筛：筛面呈颤动运动轨迹，适用于矿山和冶金行业的中小型物料筛分。
二、振动筛的技术参数1.振动筛的筛面结构参数：- 筛面尺寸：指振动筛的筛面尺寸，常见的有1000×2000mm、1200×2400mm等。
2.振动筛的筛分能力参数：-筛分面积：指振动筛的筛分面积，常用单位为平方米（㎡）。
-筛分效率：指振动筛分选颗粒物料的能力，一般用百分数表示。
-处理能力：指振动筛每单位时间内处理的颗粒物料的量，常用单位为吨/小时（t/h）。
3.振动筛的振动参数：- 振幅：指振动筛筛面的振动幅度，通常用毫米（mm）表示。
-频率：指振动筛筛面的振动频率，通常用赫兹（Hz）表示。
4.振动筛的电机参数：-电机功率：指振动筛所配备的电机的功率，一般用千瓦（kW）表示。
-电机转速：指振动筛所配备的电机的转速，通常用转/分表示。
总结起来，振动筛的型号分类包括自振型、强化型和强制型；结构形式有直线振动筛、圆振动筛、椭圆振动筛和筛床颤动振动筛等；技术参数则包括筛面结构参数、筛分能力参数、振动参数和电机参数等。
振动筛筛片的分类
振动筛筛片的分类振动筛筛片和振动筛筛网、振动筛筛板的性质是一样的，他们的区别主要是形状厚度上的不同，振动筛筛片在筛分效果上绝不亚于振动筛筛网和振动筛筛板。
振动筛的筛片主要分为尼龙筛片和钢质筛片两种。
一、尼龙筛片1、尼龙高频筛片尼龙高频筛片广泛的应用于国内的大小矿山企业，能够有效的提高振动筛的筛选精度和振动筛的筛选效率。
具有耐磨性强、噪音低、拆装方便，造价低、使用寿命长等众多优点，已经在很多领域取代了不锈钢筛片。
2、尼龙1010细筛筛片尼龙1010细筛筛片是普通尼龙高频筛片的升级版，比其性能优越许多，具体表现为：（1）耐磨性能更好。
（2）耐低温性能更好。
（3）使用寿命长，更换次数少。
（4）筛孔大小的分布都很均匀，不易堵网，筛分有效面积大，从而大大提高了其筛分效率和筛分精度，是普通尼龙高频筛片的1.3倍左右。
（5）安装方便，减少维修时间，降低了工作强度。
（6）噪音更低。
3、冶金矿粉尼龙筛片冶金矿粉尼龙筛片是针对精铁粉专门设计的一种尼龙筛片，外形上的特点为筛片上都开有长槽孔，并且筛片的两侧开有能和固定杆相连接的连接孔，加上筛片凹槽和凸起的设置，每块筛片可以有效的贴合在一起，杜绝了漏粉现象的发生，大大提高了精铁粉的筛分质量。
二、钢质筛片钢质筛片的材质上主要就是不锈钢和碳钢之分。
1、不锈钢筛片不锈钢筛片主要是用于某些具有腐蚀性物料和食品、医药等行业，具有独特的优势。
（1）网面平滑、美观。
（2）相比尼龙筛片坚固耐用。
（3）适用性广。
外形上根据不同情况的需要分为微孔不锈钢筛片、圆孔不锈钢筛片、方孔不锈钢筛片、异形不锈钢筛片；用途上根据不同的情况分为防滑不锈钢筛片，隔音不锈钢筛片等。
2、碳钢筛片碳钢筛片相比不锈钢筛片来说吗，适用面广而且造价低。
本文出自新乡大用。
石油振动筛的原理
石油振动筛原理
一、石油振动筛概述
石油振动筛两层式通常用来除杂和筛分石油，其振动筛分机是专门设计的，哪怕是几微米的浆液都能够过滤，还把网孔堵塞控制在一个极小的范围，特别是固有的筛网清理装置将原料透网的概率升到极致。
一台筛分机能自由配置一到四层筛网，并且分选出2至5个级原料。
石油振动筛在废油、废水、染整废水、助剂、活性碳行业被广泛使用，产生了十分显著的筛分效果。
二、石油振动筛原理
石油振动筛就隶属于石油天然气钻探的钻井液固控系统，是泥浆净化系统的最主要机械。
它也是钻井液固液分离的第一级机械，其依靠两台相同的振动电机，利用自同步原理，使筛箱按照一定方向做直线运动，达到了筛除同时排出钻井液中岩屑颗粒的目的。
三、石油振动筛
底座、筛箱、泥浆盒、倾角调节装置、电气控制系统五大部分共同组成了石油振动筛。
四、石油振动筛参数
振动轨迹：直线
筛网：3-1053×697钩边筛网
电机：2-1.865kW
激振转速：2-1.865kW
激振转速：1500 r/min
振动频率：25 Hz
振动幅度：≥5 mm
振动强度：≥6 g
倾角调节范围：-1°～+6°
处理量：≥60 L/s
电源：AC380V，50Hz
外形尺寸：长2945×宽1920×高1680（mm）
总质量：单机重量1800 kg；双联筛(含底
座)4400 kg；三联筛(含底座)6600 kg
本文转自新乡大用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石油振动筛筛网的分类
石油振动筛适用于钻井作业中对泥浆物料的筛分，由于生产环境的特殊性，对石油振动筛筛网有着很高的要求，一旦石油振动筛筛网出现问题，会直接影响石油开采的进程，所以石油振动筛筛网和其他普通的振动筛筛网是不一样的，下面就介绍一下石油振动筛筛网的常见类型及其特点。
一、板式石油振动筛筛网
特点：
1、在开孔的金属衬板上粘接2到3层的不锈钢筛网形成。
2、筛网局部破损后，可用附带的专用橡胶塞来进行修补，这样即避免的筛
网破裂对生产造成影响，同时不用更换筛网，从而节约了更换筛网的时间和成本。
3、应用很广泛，适用于各种不同工作条件的钻井作业。
二、波浪式石油振动筛筛网
特点：
1、网面为波浪状。
2、筛网通过勾边或者楔形压紧装置固定在筛架上。
3、波浪状的网面增加了筛网对物料的有效筛分面积，一般为同样大小的板
式石油振动筛晒我那个的1.25到1.5倍，从而大大提高了处理量。
三、框架式石油振动筛筛网
特点：
1、在钢质框架上粘接2到3层的不锈钢筛网形成。
2、钢质框架为高强度方形钢管或者扁钢焊接制成，并附带加强支撑筋。
3、同样配带有专用的橡胶塞来修补破损的筛面。
四、复合沟边式石油振动筛筛网
特点：
1、和板式石油振动筛一样的是采用2到3层的不锈钢筛网粘接形成，不一
样的是没有使用到金属衬板，所以筛面较软。
2、由于筛网较软所以物料的筛分顾虑面为一凹面，加比板式石油振动筛筛
网的筛分面积大。
3、没有支撑金属板的设计虽然降低了成本，但是也降低了使用寿命。
本文转自新乡大用。
