挖井基础施工作业指导书

挖井基础施工作业指导书编制人：审核人：技术负责人：单位负责人：中国建筑股份有限公司额哈铁路项目部挖井基础施工作业指导书1目的明确挖井基础施工作业的工艺流程、操作要点和相应的工艺标准,指导、规范挖井基础的施工.2 适用范围本作业指导书适用新建额济纳至哈密铁路EHSG-2标段挖井基础施工作业。

3 作业准备3。

1开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

3。

2制定施工安全保护措施，制定应急预案。

3。

3施工人员进行技术交底，参加施工人员进行培训，考核合格后持证上岗，施工作业层中所涉及的各种外部技术数据收集.3。

4做好现场准备，各种开挖机械进场及人员配置，做好挖井开工前期所需要的复核地质资料和测量工作。

3.5组织钢材、水泥、砂石等材料进场、检验，取得各种原材料及其抽检试验报告、混凝土配合比设计报告以及有关资料。

4 编制依据《铁路桥涵工程施工质量验收标准》TB10415—2003《客运共线铁路桥涵工程施工技术指南》TZ203-2008《铁路混凝土工程施工质量验收标准》TB10424—2010《铁路混凝土工程施工技术指南》铁建设［2010］241号《铁路桥涵设计基本规范》TB10002.1—2005 J460—2005《铁路混凝土耐久性暂行规定》铁建设【2005】157号特大桥、大桥、中桥、小桥相关设计图纸5 施工方法、施工程序与工艺流程5。

1施工方法挖井采用竖直开挖，钢筋混凝土护壁分节支护地表，松软地层深4m以内软石地层采用挖掘机直接开挖，人工手持风镐清边到设计位置；超过4m深基坑采用松动爆破，长臂挖掘机清土，人工手持风镐清边，或吊车吊放小型挖掘机到坑底，使用破碎锤清边到位。

5。

2施工程序每个施工单元(具体桥墩挖井基础）为一个完整的作业区，施工工序为：施工准备→锁口施工→开挖及支护→井内排水→地基检查及处理→基础钢筋及预埋墩身钢筋采用现场直接绑扎成型→混凝土施工。

电杆坑、拉线坑基础开挖作业指导书

云南xx公司xx供电局农村电网改造升级及无电地区2011年中央预算内项目基础开挖作业指导书xx电力工程有限责任公司xx项目部2011年x月一、作业方法及工艺要求1、施工准备（1）工具准备：十字镐、铁鍬、钢钎、钢尺、坡度尺、运土工具。

（2）现场准备1）根据施工图纸，核实复测时所确定的电杆坑和拉线坑桩位，并将现场的所有障碍物清除干净。

2）挖坑前必须与有关地下管道、电缆的主管单位取得联系，明确地下设施的确定位置，做好防护措施。

组织外来人员施工时，应交代清楚，并加强监护。

2、工艺要求（1）电杆坑开挖深度（2）拉线坑开挖深度为3、开挖方法（1）土质为粘土、强风化砂页岩的采用人工开挖；一般粘性土可自上而下分层开挖；碎石类土先用钢钎等翻松，翻松的土层应清底和出土，然后逐步挖掘。

当基坑内出现部分是岩石，部分是粘土时，应将开挖基坑后的碎石回填在粘土层作垫层，以防地基受压时出现不均匀沉陷。

（2）无法开挖或无法开挖至规定深度的电杆坑、拉线坑，施工队长需首先上报指挥部，项目经理等人进行核实后，上报监理，待监理批准后方能进行爆破作业。

爆破过程中，首先用炸药作松动爆破后，再进行开挖。

1）土石方开挖前，施工队长须组织施工人员再次进行施工前的安全学习，使大家对安全施工重要性认识。

2）土石方工程重爆破作业时，要求施工人员使用深挖孔、少装药的松动爆破。

规定每个孔的装药量不得大于2筒，严禁盲目使用浅挖孔、大药量的爆破方式。

炸药和雷管必须由爆破员白天领用，炸药和雷管必须分别携带，并装在专用箱（袋）内，严禁装在衣袋内，运送人员之间的距离应大于15m。

炸药和雷管不得任意转交他人。

放炮时设警戒线；躲炮应避开爆破物的抛掷方向。

特别注意：雷管一定要由爆破师傅装在身上，严禁交给其他作业人员携带。

进行土石爆破人员，必须是经过培训，取得合格证的爆破工作进行操作，严禁无证作业。

炸药、雷管、导火索等爆破物品由材料员统一管理，并作好台帐记录，做到出帐与入帐相符。

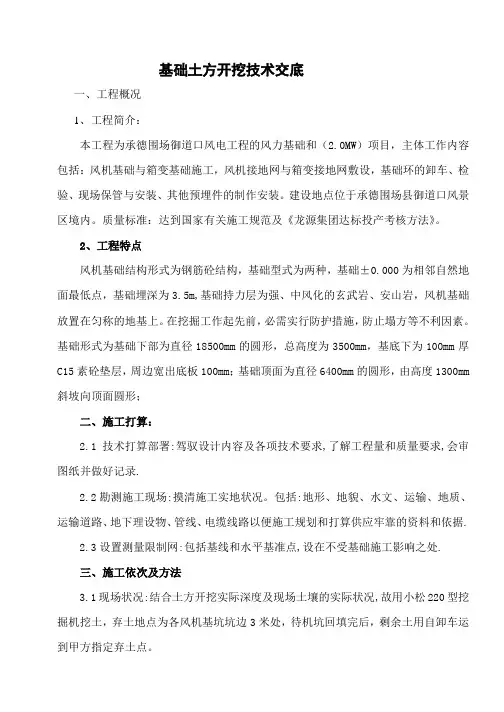

风机基础土方开挖施工作业指导书

基础土方开挖技术交底一、工程概况1、工程简介：本工程为承德围场御道口风电工程的风力基础和（2.0MW）项目，主体工作内容包括：风机基础与箱变基础施工，风机接地网与箱变接地网敷设，基础环的卸车、检验、现场保管与安装、其他预埋件的制作安装。

建设地点位于承德围场县御道口风景区境内。

质量标准：达到国家有关施工规范及《龙源集团达标投产考核方法》。

2、工程特点风机基础结构形式为钢筋砼结构，基础型式为两种，基础±0.000为相邻自然地面最低点，基础埋深为3.5m,基础持力层为强、中风化的玄武岩、安山岩，风机基础放置在匀称的地基上。

在挖掘工作起先前，必需实行防护措施，防止塌方等不利因素。

基础形式为基础下部为直径18500mm的圆形，总高度为3500mm，基底下为100mm厚C15素砼垫层，周边宽出底板100mm；基础顶面为直径6400mm的圆形，由高度1300mm 斜坡向顶面圆形；二、施工打算：2.1技术打算部署:驾驭设计内容及各项技术要求,了解工程量和质量要求,会审图纸并做好记录.2.2勘测施工现场:摸清施工实地状况。

包括:地形、地貌、水文、运输、地质、运输道路、地下理设物、管线、电缆线路以便施工规划和打算供应牢靠的资料和依据.2.3设置测量限制网:包括基线和水平基准点,设在不受基础施工影响之处.三、施工依次及方法3.1现场状况:结合土方开挖实际深度及现场土壤的实际状况,故用小松220型挖掘机挖土，弃土地点为各风机基坑坑边3米处，待机坑回填完后，剩余土用自卸车运到甲方指定弃土点。

3.2挖掘机挖至距基底+300㎜时,采纳人工清基机械协作，以免扰动原土层。

四、质量要求及保证措施4.1基坑开挖前要保证放线的精确,上口线依据实际开挖深度,放坡系数(1:0. 5),工作面的留置,一次测准,杜绝返工。

4.2基坑挖方每10平方米,抽查一处标高,底标高偏差限制在0—50㎜范围内,平整度偏差≤20㎜,坡度用坡度尺检验,不应偏陡.4.3夜用施工时,合理支配施工。

电杆坑拉线坑基础开挖作业指导书

一、技术措施1. 凡参与本次工作人员，都必须穿好工作服，戴好安全帽，工作过程中严厉认真，严禁打闹戏笑。

2. 凡登杆工作人员必须通过电工安全作业培训、考试合格、适应高空作业规定旳外线电工担任，并持证上岗。

3. 施工过程严格按照设计规定与图纸施工。

4. 整个施工过程监督工作贯彻到专人负责，负责人必须是由非常熟悉线路架设规定、走向及图纸旳人担任。

5. 所有需要使用旳工器具、导线、金具、电杆、保险带等都必须是正规生产厂家生产、经试验合格旳安装器材，并将其合格证、资料等认真保留存档。

6. 安装器材必须通过我矿旳供应科、机电部验收合格后方可安装。

7. 挖坑、立杆、拉线、紧线等必须按现场旳设计图纸施工。

8. 在同一路所架设旳同一段线路内，所采用旳导线必须材料相似、型号相似、规格相似。

9. 架空线路最边上旳导线，到建筑物旳距离不不不小于7米。

10. 多种横担、瓷瓶、设备线夹等金具旳安装必须符合架空线路安装手册旳有关规定。

11. 施工中所使用旳金具必须通过防锈处理，规格必须符合线路规定，不可勉强代用。

12. 挖坑前应先调查地下管道、电缆等地下设施状况。

立杆及修理杆坑时，应防止杆身滚动、倾斜，采用叉杆和拉绳时，拉绳和地面成夹角应为45°左右。

13. 横担必须装得水平，其倾斜度不得不小于１％。

14. 拉线盘旳埋设要充足考虑电杆旳受力方向及地形旳影响。

15. 根据不一样杆型旳需要，选择拉线旳应用类型；根据环境条件，选择拉线旳构造形式。

16.导线与绝缘子旳贴靠方向规定是：对于直线部分，直线杆上旳导线，必须贴靠同一方向；对于转角部分，转角杆上旳导线，必须贴靠在绝缘子外侧，使导线转角旳拉力加在绝缘子上，不使绑线承受拉力。

17. 电杆起立所需旳立杆用工具和器具，应根据电杆旳尺寸、荷重和起吊过程中旳最大受力进行选择。

18. 导线在运送和使用过程中，必须保证不打死弯，且不能损坏导线。

六、安全措施1. 电杆、导线、工器具、瓷瓶、金具等旳运送⑴、材料旳运送指定专人进行清点，以免材料在运送过程中导致丢失、盗走等现象旳发生。

深基坑开挖作业指导书

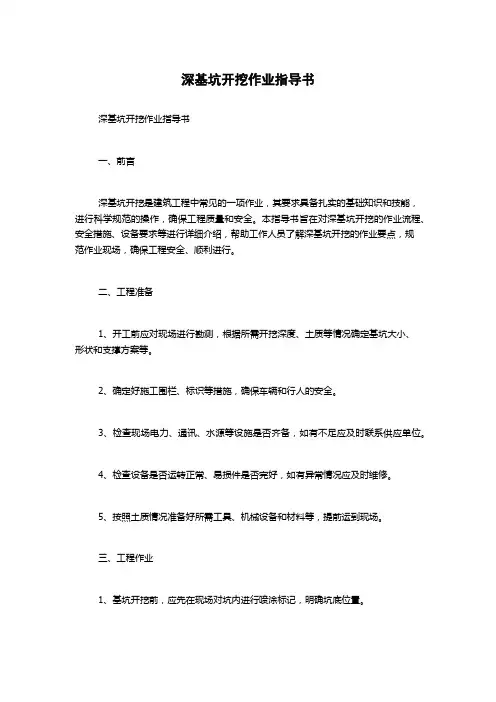

深基坑开挖作业指导书深基坑开挖作业指导书一、前言深基坑开挖是建筑工程中常见的一项作业，其要求具备扎实的基础知识和技能，进行科学规范的操作，确保工程质量和安全。
