变压器呼吸器的安装与运行维护(2021新版)
变压器呼吸器的安装与运行维护（2篇）
变压器呼吸器的安装与运行维护在参加变压器安装验收时，常发现有呼吸器安装不规范的现象；在安全检查中，也可以发现个别配电变压器呼吸器运行维护不正常的现象。
这些现象说明部分工作人员对变压器呼吸器的重要性认识不足，对呼吸器安装、运行维护的方法和要求不清楚。
在此，把呼吸器的功能、安装及运行维护方法做一介绍以供参考。
1、呼吸器的功能变压器的呼吸器有两个功能：一是使变压器器身内的空气通过呼吸器与外界空气相通，保持器身内外气压相等。
防止高温天气或满负荷运行时变压器油因升温膨涨，内部压力升高无法释放造成变压器喷油。
二是通过呼吸器内装的干燥剂吸收进入变压器内空气中的水分，使变压器内绝缘油保持良好的电气性能，防止潮湿空气直接进入变压器油枕内，使变压器油受潮，降低或破坏变压器的绝缘强度，以致绕组烧毁。
2、呼吸器的安装为方便运输，变压器出厂时呼吸器一般作为附件另放，并不是已经组装好的。
因此在购置变压器时，应先检查附件，以保证配件齐全完整且配套。
安装时，先卸掉变压器油枕下与呼吸器联接管上的密封挡板及密封垫，换上密封圈后装上呼吸器；然后拧下呼吸器下部的盛油杯，去掉下口密封垫，在盛油杯中加入1/3容量合格的变压器油后再拧到呼吸器上即可。
如变压器在出厂时呼吸器已经装上，则只需要安装工程竣工之前把呼吸器下盛油杯卸开，去掉密封垫，在盛油杯中加入1/3容量合格的变压器油再装上即可(不必装的过紧)。
3、呼吸器的运行维护(1)每年的计划检修中，应对呼吸器下部盛油杯内的变压器油更换一次。
因为合格的变压器油具有很强的吸湿性，空气进入呼吸器时先以盛油杯中的变压器油中过滤一次，其中水气已基本被油吸收，一般油杯中的油一年以后吸收水份的性能已达到饱和，失去应有的功能了。
及时换油会使呼吸器内的干燥剂延长使用时间，提高吸潮效果。
换油时应注意掌握盛油杯内加油的容量，因为超过1/3时，变压器内的压力变化会使油外溢或是进入干燥剂，影响呼吸器的效果和变压器的整体外观；少于1/3时，油面过低则起不到过滤吸潮作用。
主变压器呼吸器更换及运行维护
主变压器呼吸器更换及运行维护摘要：文章主要是分析了呼吸器的工作原理，在此基础上讲解了呼吸器运行维护中存在的问题，提出了可行性的解决方案，望可以为有关人员提供到一定的参考和帮助。
关键字：主变压器；呼吸器；设备更换；运行维护；电力系统；电力设备1前言变压器是电力系统中重要的组成部分，其的运行情况会影响到用电地区的供电情况。
呼吸器是大中型变压器中重要的设备，在变压器的储油柜和外界互换气体的过程中，呼吸器能够起到干燥的作用。
为此文章对主变压器呼吸器更换及运行维护展开了研究和探讨。
2呼吸器的工作原理在主变压器中，呼吸器是一种玻璃容器，主要是对变压器和外界的气体进行交换的时候起到过滤和干燥的作用。
呼吸器的内部装有一些吸湿剂，用来干燥外界的气体。
在呼吸器上还设置了一个储油柜，储油柜内装有的油是保证变压器工作的原料。
空气在进入变压器之前，应该先进行过滤，将灰尘过滤掉，然后通过硅胶将气体中的水分去除，保证进入变压器的空气是干燥清洁的。
在呼吸器的内部，最上层是安装法兰和上封头，下面有一个胶垫和玻璃筒，玻璃筒内部就是吸附材料，吸附材料的下面是一个胶垫，再下面就是下封头和油盒。
因此主变压器的呼吸器就是一个过滤和干燥空气的设备。
在呼吸器内，装有的硅胶主要为白色硅胶和变色硅胶。
按照呼吸器的不同功能来进行划分，可以将呼吸器分为双呼吸呼吸器和单呼吸呼吸器。
在变电站中，应该按照变电站的实际需求来制定呼吸器。
变压器在运行的过程中，油温会升高，此时油的体积会膨胀，油箱中的油量就会变多，多余的油量可以进入到储油柜的油室中。
油进入储油柜中，油室的体积也随之增大，油室内的气体就会通过排挤而进入到呼吸器内部。
当油箱的温度下降的时候，整个过程刚好相反，油的体积减少，油室的油会进入到油箱，大气经过呼吸器进入到气室中。
如果变压器的呼吸器发生故障的时候，呼吸器的内部硅胶就会发生潮解，这样呼吸器的作用就不能发挥，不能对进入变压器的气体进行过滤和净化。
变压器的运行与维护
变压器的运行与维护一、变压器的投运与停运（1）对新投运的变压器以及长期停用或大修后的变压器，在投运之前，应重新按部颁《电气设备预防性试验规程》进行必要的试验，绝缘试验应合格，并符合基本要求的规定，值班人员还应仔细检查并确定变压器在完好状态，具备带电运行条件，有载开关或无载开关处于规定位置，且三相一致；各保护部件、过电压保护及继电保护系统处于正常可靠状态。
（2）新投运的变压器必须在额定电压下做冲击合闸试验，冲击五次；大修或更换改造部分绕组的变压器则冲击三次。
在有条件的情况下，冲击前变压器最好从零起升压，而后进行正式冲击。
（3）变压器投运、停运操作顺序，应在运行规程(或补充部分)中加以规定，并须遵守下列各项：1）强迫油循环风冷式变压器投入运行时，应先逐台投入冷却器并按负载情况控制投入的台数；变压器停运时，要先停变压器，冷却装置继续运行一段时间，待油温不再上升后再停。
2）变压器的充电应当由装设有保护装置的电源侧的断路器进行，并考虑到其它侧是否会超过绝缘方面所不允许的过电压现象。
（4）在110kV及以上中性点直接接地系统中，投运和停运变压器时，在操作前必须将中性点接地，操作完毕可按系统需要决定中性点是否断开。
（5）装有储油柜的变压器带电前应排尽套管升高座、散热器及净油器等上部的残留空气，对强迫油循环变压器，应开启油泵，使油循环一定时间后将空气排尽。
开启油泵时，变压器各侧绕组均应接地。
（6）运行中的备用变压器应随时可以投入运行，长期停运者应定期充电，同时投入冷却装置。
二、变压器分接开关的运行维护目前，分接开关大多采用电阻式组合型，总体结构可分为三部分：即控制部分、传动部分和开关部分。
有载分接开关对供电系统的电压合格率有着重要作用。
有载分接开关应用越来越广泛，以适应对电压质量的考核要求。
1.无载分接变压器当变换分接头时，应先停电后操作。
变换分头时一般要求进行正反转动三个循环，以消除触头上的氧化膜及油污，然后正式变换分接头。
2021新版变压器运行规程
2021新版变压器运行规程Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-01422021新版变压器运行规程1.变压器运行方式:1.1变压器的额定运行方式：a变压器在规定的使用条件下，可按铭牌额定技术参数运行。
b变压器运行电压可以较额定值高，但不得超过额定值的5%，电压在相应分接头的±5%范围内变化时，额定容量不变。
c变压器任一相电流不得超过相应分接头位置的额定值。
d变压器运行中的允许温度应按上层油温检查，正常情况下上层油温不宜超过85℃，在任何情况下变压器上层油温最高不得超过95℃，其温升不得超过55℃。
e主变压器负荷达到或超过额定值的60%或上层油温为55℃，吹风冷却装置应自动或手动启动，将冷却用电风扇投入运行。
1.2变压器的过负荷运行方式：a变压器可以在正常过负荷和事故过负荷情况下运行。
b变压器可以在正常过负荷允许时间：表：过负荷倍数过负荷前上层油温升(℃)为下列值允许持续运行时间(h:mm)1.82.43.03.64.24.85.41.00持续运行1.055:50 5:25 4:50 4:00 3:00 1:30 / 1.10 3:50 3:25 2:50 2:10 1:25 0:10 / 1.152:50 2:25 1:50 1:20 0:35 // 1.20 2:05 1:40 1:15 0:45 /// 1.251:35 1:15 0:50 0:25 /// 1.30 1:10 0:50 0:35 //// 1.350:55 0:35 0:15 //// 1.40 0:40 0:25 ///// 1.450:250:10/////1.500:15//////c变压器正常过负荷最大值不得超过额定负荷的1.3倍，(但有备用变压器时应及时投入。
主变压器呼吸器更换及运行维护
储油柜与外界进行气体交换的必经屏 障，对进入变压器 的气体 起干燥和过滤杂质 的作用 。 呼吸器是一种玻璃容器 （ 图１ ） ， 内部
盛有变色硅胶等吸湿剂 。 呼吸器上部设有储油柜 ， 储油柜内盛有
变压 器油 ， 进入 主变压器的空气先通过变压器油滤去灰尘 ， 再通 过硅胶滤去水分 ，最后进入到主变压器内部 的空气就比较 干燥 纯净 。 呼吸器的重要作用就是清除吸入空气 中的杂质和水分 ， 防
渐转变为红色甚 至暗红色 ， 此时 自耗 电极熔化速度明显 降低 ， 但 熔炼 电流没有发生明显波动 。故障发生后 ， 立即进行 人工 干预 ， 手动调节压低电极杆 ，即缩小熔池表面与 自耗电极下端面之间
电弧起弧距离 ， 熔炼 电弧逐渐恢 复正常。 ２ ． 故障分析
电弧炉 熔炼生 产某 牌号 钛合金 ３ ６ ０ ｍｍ× １ ４ ５ Ｏ ｍｍ（ ７ ｏ ０ ｋ ｇ ）
关 键 词 呼 吸 器 中 图分 类 号 变色硅胶 检 查 维 护 Ｂ
安 装法 兰
Ｔ Ｍ４ ０ ７
文献 标 识 码
变压器是电力 系统 中的重要设备 ，变压器不仅能升高 电压
把 电能送到用电地 区 ， 还能把电压降低为各级使用 电压 ， 以满足
用 电 的需 要 。 电 网 中 的大 中 型变 压 器 一 般 都有 呼 吸器 ， 是变 压 器
亮 白色边弧 ， 对应另一侧熔 池位置弧光减弱甚至消失 ， 由白色逐
ｎ真空 自耗 电弧炉 （ 以下简称电弧炉 ） 熔炼供 电系统为两个
同等规 格的整流柜 ，单个最大输 出 Ｄ Ｃ １ ０ ０ ０ ０ Ａ，并联方式供 电， 每个整流柜各承担负荷的 ５ ０ ％。熔炼工位为双工作工位 ， 两 个工位规格 、 稳弧线圈均相同。 熔 炼电流 ６ ５ ０ ０ Ａ， 熔炼 电压 ２ ７ — ３ ３ Ｖ， 稳弧（ 搅拌 ） Ａ Ｃ １ ８ Ａ 。
变压器呼吸器的安装与运行维护
变压器呼吸器的安装与运行维护变压器呼吸器是一种用于变压器油箱的通风装置，通过控制油箱内外压力差，达到使油箱内外空气流通的目的，有效保护变压器油品，延长变压器的使用寿命。
本文将介绍变压器呼吸器的安装与运行维护。
安装变压器呼吸器的安装位置应尽量选择在变压器油箱的高处，防止水汽进入油中，造成绝缘失效。
同时，安装时要考虑排水和维护的便利性，应该选择可以方便操作和排出积水的位置。
安装时应注意以下几点：选择合适的安装位置•变压器呼吸器应安装在变压器油箱盖的中央或前部，且应处于最高点。
•安装位置远离可能产生蒸汽或烟尘的地方，如化工厂、清漆室等。
•安装位置不宜遮挡或延长连接管路。
•安装位置应符合有关规定和标准，如DIN-42567标准等。
安装步骤安装变压器呼吸器需要进行以下步骤：1.对油箱进行清洗并检查是否有积水，如有应及时排干。
2.使用洁净的布或纸巾将油箱周围和呼吸器连接处擦拭干净。
3.将呼吸器的进气管和出气管分别连接到呼吸器的接口上。
4.将变压器呼吸器安装在油箱上，并确保呼吸器与油箱密封良好。
运行维护变压器呼吸器的运行维护是保证其正常工作的重要措施，以下是变压器呼吸器的运行维护要点：定期检查每隔一定时间对变压器呼吸器进行检查，包括以下内容：•检查进气孔和出气孔，确保畅通。
•检查呼吸器和油箱是否有油渍，如有应及时清理。
•检查呼吸器上的防护网是否完好。
维护和更换•适时更换呼吸器上的防护网。
•每隔一定时间更换变压器呼吸器上的过滤纸芯，通常更换周期为1年。
•定期更换呼吸器上的氧化铝层。
•检查变压器呼吸器是否有损坏或老化，如有应及时更换。
注意事项•使用原厂配件或同等性能替代品更换。
•在更换后应进行检查和漏测，以保证无泄漏。
•不得在呼吸器上加装任何其他装置。
•当变压器呼吸器处于运行状态时，不得随意拆卸或更换。
•如遇到故障或异常情况，应及时停机处理。
结论变压器呼吸器是变压器油箱的重要附件之一，通过保证油箱内外空气流通，保护变压器油品，延长变压器使用寿命。
变压器呼吸器硅胶更换详解
呼吸器硅胶更换
变压器运行时 硅胶颜色应该 为蓝色
呼吸器
呼吸器油杯
变压器运行时 油杯油位应该 在最高油位于 最低油位之间
准备工作：
干净的白布 一块 合格硅胶 19开口扳手
17开口扳手
拆除油杯：
拆除油杯
顺时针旋转油 杯，将油杯拆 除
19开口扳手拆除
呼吸器与连管安 装螺栓（一只手 要拿稳呼吸器）
检查密封件完好
重新安装：
将固定法兰密 封面清理干净
固定法兰安装到 护罩上（密封件 要在中间）
紧固螺栓（感 觉收力就行）
将玻璃杯安装 （注意密封件）
紧固螺栓（感 觉收力就行）
油杯拆除后， 检查密封件 完好
拆除护罩：
1Hale Waihona Puke 开口扳手拆除装螺栓 拆下的玻璃罩
将拆下的呼吸 器平放在地上
拆下的底板及密 封件
19开口扳手拆除
拉杆螺栓
扳手轻轻敲打法 兰边缘，将法兰 与玻璃罩分离
更换硅胶：
拆除的固定法 兰 将呼吸器倒立
将变色的硅胶倒 在布上（注：硅 胶变色后，烘干 后还可以使用）
将新硅胶倒入
变压器呼吸器(吸湿器)检修
变压器呼吸器（吸湿器）检修
呼吸器（吸湿器）检修
一、呼吸器的一般检查：
按变压器每年一次小修周期进行如下检查：
1、呼吸器的玻璃筒应清洁干净，透明无垢，完整无裂纹破损。
2、察看呼吸器内吸湿剂是否失效，如呈红色，则失效应主即更换；更换硅胶时在顶盖下面留1/5－1/6高度间隙。
3、卸下下部油封碗检查是否有油，油量少，应加油至指示线。
4、呼吸器及其连接管应密封良好，不得有进潮气及水现象。
二、呼吸器的安装及检修：
1、所安装的呼吸器，一定要进行检查，在安装时应将保存或运输时为防潮而加装的无孔胶垫及防潮剂去掉。
2、呼吸器拆卸时，首先拧开底部油封碗，卸下上部油枕连管或隔膜胶管的连接，取下呼吸器，将呼吸器解体，倒出内部吸湿剂。
3、检查呼吸器玻璃筒应完好无破损，器身应密封良好
4、呼吸器底油封应注油至油面线，无油面线的油浸过进气口以上即可，以起到油封过滤作用。
5、变色硅胶呈蓝色，如呈红色则又受潮失效，应在115～120℃温度下干燥数小时，呈天蓝色再可用。
6、变色硅胶的制造，取占硅胶量3%的氯化钴，溶解于水，将粒度为2—6mm的白色硅胶浸于溶液之中，取出呈粉红色的置于115%～120℃温度下烘干，呈天蓝色即可使用。
7、运行中的变压器更换硅胶时，变压器瓦斯保护要退出运行。
主变呼吸器运行风险分析及运维策略研究与应用
器缺陷会影响整个主变的运行稳定性ꎬ从而在主变
装在干燥室内的加热元件对干燥剂进行烘干ꎬ免除
呼吸器巡视过程中能够查看关键点ꎬ提升运行维护
了更换吸湿颗粒的工作ꎮ
人员的技术素质ꎮ
(２) 呼吸器巡视时重点检查呼吸器硅胶变色是
否超过 ２ / ３ꎮ 夏秋季节广东下雨较多ꎬ空气潮湿ꎬ需
制定以上运维策略后ꎬ变电所组织了一次主变
值规定的速度ꎬ主变重瓦斯保护动作跳开主变各侧
开关造成主变非计划停运ꎻ
⑤主变有载呼吸器堵塞ꎬ由于分接开关动作较
变压器油量由过多变成过少ꎻ主变吸气时可使油封
为频繁ꎬ分接开关动作时产生电弧分解的气体不能
杯中变压器油进入玻璃罩中ꎬ从而污染了硅胶ꎬ影响
与外界平衡ꎬ不断积累ꎬ积聚在有载瓦斯继电器内ꎬ
硅胶的吸潮能力ꎮ 同时硅胶颗粒在变压器油的浸泡
ａｓｐｅｃｔｓꎬｓｕｍｍａｒｉｚｅｓ ｔｈｅ ｍａｉｎ ｔｒａｎｓｆｏｒｍｅｒ ｒｅｓｐｉｒａｔｏｒ ｏｐｅｒａｔｉｏｎａｌ ｐｒｏｂｌｅｍｓꎬａｎｄ ａｎａｌｙｚｅ ｔｈｅ ｐｒｏｂｌｅｍ ｉｎ ｄｅｔａｉｌꎬｐｕｔ ｆｏｒ￣
ｗａｒｄ ｔｈｅ ｓｔｒａｔｅｇｙ ｔｏ ｒｅｓｏｌｖｅ ｔｈｅ ｐｒｏｂｌｅｍꎬａｎｄ ｔｈｒｏｕｇｈ ｔｈｅ ａｐｐｌｉｃａｔｉｏｎ ｉｎ ｔｒａｎｓｆｏｒｍｅｒ ｓｕｂｓｔａｔｉｏｎꎬａｎｄ ａｃｈｉｅｖｅｄ ｇｏｏｄ
ｅｆｆｅｃｔꎬＴｈｅ ｒｅｌｉａｂｉｌｉｔｙ ｏｆ ｍａｉｎ ｔｒａｎｓｆｏｒｍｅｒ ｏｐｅｒａｔｉｏｎ ｉｓ ｉｍｐｒｏｖｅｄ.
Ｋｅｙ ｗｏｒｄｓ:ｏｉｌ￣ｉｍｍｅｒｓｅｄ ｔｒａｎｓｆｏｒｍｅｒꎻｒｅｓｐｉｒａｔｏｒꎻｓｉｌｉｃａ ｇｅｌꎻｏｐｅｒａｔｉｏｎ ａｎｄ ｍａｉｎｔｅｎａｎｃｅ ｓｔｒａｔｅｇｙꎻｐｒｅｓｓｕｒｅ ｒｅｌｅａｓｅ
电力变压器安装技术要求(2021新版)
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention.（安全管理）单位：___________________姓名：___________________日期：___________________电力变压器安装技术要求(2021新版)电力变压器安装技术要求(2021新版)导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。
显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。
电力变压器安装1范围本工艺标准适用于一般工业与民用建筑电气安装工程10kV及以下室内变压器安装。
2施工准备2.1设备及材料要求：2.1.1变压器应装有铭牌。
铭牌上应注明制造厂名、额定容量，一二次额定电压，电流，阻抗电压%及接线组别等技术数据。
2.1.2变压器的容量，规格及型号必须符合设计要求。
附件、备件齐全，并有出厂合格证及技术文件。
2.1.3干式变压器的局放试验PC值及噪音测试器dB（A）值应符合设计及标准要求。
2.1.4带有防护罩的干式变压器，防护罩与变压器的距离应符合标准的规定，不小于表2-23的尺寸。
2.1.5型钢：各种规格型钢应符合设计要求，并无明显锈蚀。
2.1.6螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。
2.1.7其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调和漆及变压器油，均应符合设计要求，并有产品合格证。
2.2主要机具：2.2.1搬运吊装机具：汽车吊，汽车，卷扬机，吊镇，三步搭，道木，钢丝绳，带子绳，滚杠。
2.2.2安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、榔头，套丝板。
变压器呼吸器的工作原理及硅胶更换工作
变压器呼吸器的工作原理及硅胶更换工作变压器呼吸器的工作原理及硅胶更换工作引言：变压器呼吸器是变压器中非常重要的一个部件，它起到保护变压器内部绝缘油的作用，防止绝缘油受潮以及减少油中气体的含量。
本文将详细介绍变压器呼吸器的工作原理以及硅胶更换的工作。
一、变压器呼吸器的工作原理变压器呼吸器是由呼吸阀、密封阀、硅胶以及其他辅助部件组成的。
在正常工作状态下，变压器内部温度上升时，内部的绝缘油会膨胀产生气体，这时变压器呼吸器会自动打开，将产生的气体排到大气中，从而保持变压器内部气体的压力相对稳定。
当变压器内部温度下降时，由于内部气体收缩，变压器呼吸器会关闭，并防止大气中的湿空气进入变压器内部。
变压器呼吸器的工作原理可以通过以下几个步骤来描述：1. 当变压器内部温度升高，绝缘油膨胀产生气体。
2. 变压器呼吸器的呼吸阀打开，气体通过呼吸阀排放到大气中。
3. 当变压器内部温度下降，内部气体收缩。
4. 变压器呼吸器的密封阀关闭，防止大气中的湿空气进入变压器内部。
二、硅胶更换工作硅胶是变压器呼吸器中的一种重要的材料，它具有良好的密封性能和较强的耐高温特性。
然而，由于硅胶会随着时间的推移而老化，因此在使用一段时间后，可能需要对变压器呼吸器中的硅胶进行更换。
下面给出变压器呼吸器硅胶更换的工作步骤：1. 先将变压器呼吸器从变压器上卸下并放置在清洁的工作台上。
2. 用螺丝刀或其他合适的工具拆卸变压器呼吸器的上盖。
3. 将已经老化的硅胶取出并清除呼吸器的内部杂质。
4. 将新的硅胶放入变压器呼吸器内，确保其均匀覆盖整个呼吸器的密封面积。
5. 将变压器呼吸器的上盖固定好，确保紧密贴合。
6. 将变压器呼吸器安装回原位，并确保与变压器的连接牢固。
需要注意的是，在更换硅胶之前，应该先确保所选购的硅胶具有合适的尺寸和性能，以便能够完全覆盖变压器呼吸器的密封面积。
此外，在进行更换工作时，需要保持呼吸器内部的清洁，避免杂质进入。
结论：变压器呼吸器作为变压器中的重要组件，通过调节变压器内部的气体压力，起到保护和维护变压器的作用。
主变呼吸器更换工程施工方案
目录一、工程概况------------------------------------------------- 1二、工程内容及技术规定 -------------------------------------- 2三、工程期限------------------------------------------------- 3四、施工组织机构--------------------------------------------- 3五、施工的重要内容------------------------------------------- 4六、工程施工的技术措施----------------------------------------6七、工程施工的安全措施----------------------------------------7八、环境保护及文明施工注意事项--------------------------------8 十、竣工验收及投运--------------------------------------------8 十一、附件----------------------------------------------------8 附表1（现场勘察表）附表2（材料计划表）一、工程概况110kV城南站等20站共30台主变本体及有载调压开关的呼吸器规格不统一、容积偏少，存在需准备多种规格的备品、更换频繁等缺陷，不利于运营维护。
本工程将对上述20站共30台主变本体及有载调压开关的呼吸器进行更换，增大主变本体及有载调压开关的呼吸器容积并统一规格，方便运营部门维护。
需更换的主变本体及有载调压开关呼吸器明细见下表：二、工程内容及技术规定1、施工重要内容及技术规定1）、更换主变本体及有载调压开关的呼吸器，主变本体呼吸器选用意大利产EM4DA 型，有载调压开关呼吸器选用意大利产EM2DA型，干燥剂采用国产蓝色变色硅胶。
浅析变压器呼吸器和油位计的原理及运维注意事项
的体 积增大一箱体 内部压强 Ｐ 油 ＿ 增 大一 压缩胶 囊一胶 囊 内压
强Ｐ 增 大 一 排 除 内油杯 中 的 油 ， 当胶 囊 内压 力 增 大 到 可 以排 空 内 油杯 中 的油 ， 即Ｐ ＞ Ｐ ＋Ｊ Ｄ・ ｇ・ ｎ 乎 时， 呼 吸 器 开 始 向
白定 义 为 由外部 大 气 、 呼吸 器、 胶 囊或 隔膜 、 油枕 、 变 压 器 箱 体 以及 相 关 管 路组 成 的通 过 气 体 或 油进 行 呼 吸循 环 的 系 统 。
进行释放 ， 从而引起 压力释放 阀动作 ］ 。由此可 见平 时检查呼 吸器是否堵 塞的重要性 ， 同理 ， 投产时应 确保瓦 斯继 电器两侧
阀 门 在 打开 位 置 。 １ ． ３ 呼 吸 系统 压 强 平 衡 原 理
呼 吸 系 统压 强 平 衡 示 意 图 如 图 Ｉ 、 网２ 所示 ， 注意 呼 出 和 吸 入 时 内外 油 杯 中 油位 的不 同 。
呼 吸 器 及 其 呼 吸系 统 平 时 运 行 时 ， 压 强 维 持 上 述 两 组 公 式 的动 态 平 衡 。 呼 吸 器 如何 进 行 工 作 ？ 应 与 油 枕 、 箱体 联 系起来 ， 作 为 一 个 完 整 的呼 吸 系统 来分 析 。隔 膜 式 油 枕 和 胶 囊 式油 枕［ ２ ， 其 基
主变压器呼吸器更换及运行维护
主变压器呼吸器更换及运行维护摘要：在电力系统中，变压器发挥着十分关键性的作用，可以确保满足用电的需求。
电网中的主变压器均有呼吸器，作为一种玻璃容器，呼吸器能够有效消除吸入空气中的杂质与水分，防止绝缘油老化。
基于呼吸器的重要性，必须明确和掌握主变压器呼吸器更换与运行维护的要点，以求始终发挥出呼吸器的最佳效能。
本文对主变压器呼吸器更换及运行维护作较为系统的分析论述，以此为从事此类研究的朋友们提供些许建设性意见。
关键词：变压器；呼吸器；运行维护从当前所使用主变压器呼吸器来看，若是按照颜色来划分，则有两种，即变色硅胶呼吸器和白色硅胶呼吸器；若是按照功能来划分，则也有两种，即单吸呼吸器和双呼吸呼吸器，均有着较好的应用优势[1]。
在主变压器呼吸器的工作中，运行维护与呼吸器硅胶更换是两项非常重要的工作，且均涉及到较多的专业知识，对从业人员的专业能力有着很高的要求，尤其是主变压器呼吸器更换的各项操作均非常规范，若是未能严格执行相关的规范标准，则势必影响到呼吸器的运行效果。
针对于此，本文谈一谈主变压器呼吸器更换及运行维护的要点，现作如下的论述。
1.对变压器与呼吸器的介绍变压器的结构是较为复杂的，基本结构包括保护装置、器身、油箱、出线装置、冷却装置、变压器油。
基本结构又包括着一些精密的部件，比如器身主要包括引线、铁芯、绝缘、分接开关、绕组；再比如保护装置主要包括呼吸器、油表、净油器继电器、安全气道、油枕、测温元件。
呼吸器安装在油枕与空气连通的管道末端，变压器温度升高时，油箱内部的哟油会膨胀，此时油枕内部的油位会相应升高，胶囊内的部分气体可以经过呼吸器排出。
而当变压器的温度降低时，油箱内的油会出现收缩反应，油枕内部的油位相应下降，此时胆囊能够经过呼吸器来吸入部分气体。
呼吸器也被称之为吸湿器，就结构来说，内部有吸附剂，多采用变色硅胶，这样能够很好地吸收空气中的水分，变压器油出现受潮和氧化的风险可以大大降低。
常见的主变压器呼吸器结构是较为简单的，由一根铁管、玻璃容器和油杯所组成，油杯内有一定量的绝缘油，玻璃容器中有干燥剂，多是硅胶[2]。
变压器呼吸器运行中的异常分析与维护
ｌ １
清晰 ， 如图 ２ 所示 ； 硅胶非正常受潮原因有多方面
小 ， 压器 油 温变 化 造成 压力 差 ， 变 当压力 差增 大 到 定 程 度后 ，呼 吸器 内堵 物 被 突然 吹走 或 呼吸 器 薄弱 部 位 突然 破 裂形 成油 流 ，可 能 使变 压器 重 瓦
斯保 护误 动 。
失去 弹 性 ； 外 ， 玻璃 上 下 接触 面 或底 座 接 触 面 另 罩 加工 粗 糙 ， 毛刺 、 皮 或玻 璃 间垫有 的微 小 杂 物等 橡 都有 可能 造成密 封不严 。 密封 不严 另外 一个 原 因可
３ 呼 吸器 安 装 与 运行 维 护
３１ 呼 吸器 安装 ． 为方 便 运输 ，变压 器 出厂时 呼 吸器 一般 作 为 附件 另放 ， 不是 已经组 装 好 的 。安 装 时 ， 并 先卸 掉 变 压器 油 枕下 与 呼 吸器联 接 管 上 的密 封挡板 及 密 封垫 ， 换上 密 封 圈后 装上 呼 吸器 ； 后 拧下 呼 吸器 然 下部 的盛 油杯 ， 去掉 下 口密 封垫 ， 盛 油杯 中加 人 在 １ ／ 量合 格 的 变压 器油 后 再拧 到 呼 吸器上 即可 。 ３容 如 变压 器 在 出厂 时 呼吸器 已经装 上 ，则 只需 在 安 装 工程 竣 工之 前 把 呼吸器 下 盛 油杯 卸 开 ，去掉 密 封垫 ， 盛油 杯 中加 入 １３ 量合 格 的变压 器油 再 在 ／容 装上 即可 （ 必装 的过 紧 ） 不 。
（ ） 果 呼吸器堵 塞严 重 ， 力增 大 至压力 释 ２ 如 压
放阀动作值 ， 将造成变压器压力释放阀误动。 （ ） 果 变 压器 有 载 调压 分 接 开 关 呼 吸器 不 ３ 如 畅通 ， 随着分接次数 的增加 ， 分接开关在切换时产 生电弧分解的气体不断积累，呼吸器内堵物被突
变压器呼吸器的安装与运行维护范本（二篇）
变压器呼吸器的安装与运行维护范本变压器呼吸器是变压器配套的一个重要设备，它主要用于保护变压器内部油箱的密封性，避免空气、水分等杂质进入，同时还可以防止少量的气体产生引起火灾或爆炸的安全隐患。
因此，变压器呼吸器的安装与运行维护十分重要。
下面将详细介绍变压器呼吸器的安装与运行维护范本。
一、变压器呼吸器的安装1. 安装位置选择变压器呼吸器一般安装在变压器油箱的上方，保持与油面的距离适当，一般为500mm左右。
同时，要避免安装在有火源的地方，并保持通风良好的环境。
2. 安装过程2.1 清洁变压器油箱表面，确保油箱表面无杂质和灰尘。
2.2 将变压器呼吸器固定抱杆固定在变压器操作平台上或挂在变压器侧面的安装支架上。
2.3 根据变压器呼吸器的型号和规格，正确连接变压器呼吸器的进气管道和出气管道。
2.4 做好连接管道的密封工作，确保连接无泄漏。
2.5 对连接管路进行压力测试，保证连接工作正常。
3. 安装完成后，要对变压器呼吸器进行检查，确保各部件的连接牢固、无损坏。
二、变压器呼吸器的运行维护1. 定期检查1.1 每天检查变压器呼吸器的工作状态，包括进气管道和出气管道的畅通情况，确保没有堵塞或泄漏。
1.2 定期检查变压器呼吸器的密封性能，确保呼吸器内部油箱密封可靠，防止空气、水分等的进入。
1.3 检查变压器呼吸器的加热装置是否工作正常，确保在低温环境下油箱内的油液能保持正常的工作温度。
1.4 检查变压器呼吸器的过滤装置，定期清理或更换滤芯，确保过滤效果良好。
2. 清洁维护2.1 定期清洗变压器呼吸器的外观，去除油污和灰尘。
2.2 定期清理变压器呼吸器的进气管道和出气管道，确保通畅。
2.3 定期清理变压器呼吸器内部的油箱，去除沉积物和杂质。
2.4 定期检查变压器呼吸器的电源线和控制线的接触是否良好，确保连接可靠。
3. 故障处理3.1 如果变压器呼吸器出现故障，应立即停止使用，并进行故障排查和修理。
3.2 定期对变压器呼吸器进行性能测试，确保其工作正常。
变压器呼吸器的安装与运行维护范文（二篇）
变压器呼吸器的安装与运行维护范文变压器呼吸器是电力系统中非常重要的设备之一，它的安装与运行维护对于电力系统的正常运行具有至关重要的作用。
本文将先介绍变压器呼吸器的安装注意事项，然后详细说明其运行维护方法。
一、变压器呼吸器的安装1. 安装位置选择变压器呼吸器应安装在变压器油罐的顶部，且距离变压器油面应适中。
应避免安装在变压器油罐的侧面，以免因油位变化引起误动作。
另外，变压器呼吸器的底部应设置排水阀门，以便排出沉积在呼吸器内部的水蒸气。
2. 安装固定变压器呼吸器在安装过程中应牢固固定，以防止其在运行过程中的摇晃和松动。
常用的固定方法包括使用角钢支架和螺栓固定等。
3. 连接油管路变压器呼吸器的顶部应与变压器油罐的顶部通过油管连接。
在连接过程中要注意油管的密封性，防止油气泄漏导致变压器油面下降和环境污染。
二、变压器呼吸器的运行维护1. 定期检查定期检查变压器呼吸器的工作情况是保证其正常运行的关键。
首先要检查呼吸器的密封性，确保其无油气泄漏。
其次，要检查排水阀门是否通畅，避免水蒸气滞留在呼吸器内部。
另外，还需要检查呼吸器是否存在异响或异常振动，及时发现问题并采取相应的措施。
2. 清洗和维护定期清洗和维护变压器呼吸器可以有效延长其使用寿命。
清洗过程中首先要切断电源，并等待呼吸器内部的油气排完。
然后可以拆卸呼吸器并使用适当的清洗剂彻底清洗内部油污和积水。
清洗完毕后，还需要仔细检查呼吸器的各个部件是否有损坏或老化现象，必要时进行更换。
3. 油位调整变压器呼吸器在运行过程中要保持合理的油位，以保证其呼吸作用的有效性。
定期检查和调整变压器呼吸器的油位是必要的，通常可以通过调整油管的长度或安装调节阀实现。
调整油位时要注意操作的准确性和安全性，以防止油气泄漏或其他意外事故。
4. 防腐措施变压器呼吸器在使用过程中容易受到环境气候和大气污染的影响，因此需要采取一些防腐措施。
首先，要定期清理和除锈变压器呼吸器的外表面，保持其干燥和清洁。
变压器呼吸器的安装与运行维护
变压器呼吸器的安装与运行维护变压器呼吸器是电力系统中的重要设备之一，它的主要作用是维持变压器内部的气体压力平衡，防止变压器内部产生过度内压或过度真空，从而保障变压器的正常运行。
在这篇文章中，我将介绍变压器呼吸器的安装、运行和维护。
一、变压器呼吸器的安装变压器呼吸器的安装一般分为两个步骤：首先是预备工作，然后是呼吸器的实际安装。
1. 预备工作预备工作包括以下几个方面：（1）选择合适的安装位置：呼吸器应该安装在变压器的顶部，同时需要具备防止呼吸器进水和暴露在阳光直射下的条件。
（2）检查呼吸器的外观和零部件：确保呼吸器没有损坏，零部件齐全，并且清洁干净。
（3）准备安装工具和材料：需要准备螺丝刀、扳手等基本工具，以及安装所需的螺栓、垫圈等材料。
（4）确保工作区域安全：在安装过程中，需要确保工作区域没有其他人员存在，以免发生意外。
2. 实际安装实际安装包括以下几个步骤：（1）固定支架：首先，使用螺栓和垫圈将呼吸器的支架固定在变压器的顶部。
注意，螺栓要紧固牢固，以确保呼吸器的固定稳定。
（2）连接管道：然后，将呼吸器的进、出气口与变压器的油箱连接起来。
一般情况下，进气口连接到变压器油箱的顶部，而出气口连接到变压器油箱的侧面。
（3）检查安装是否正确：在完成安装后，需要对呼吸器进行全面检查，确保安装正确，连接牢固。
二、变压器呼吸器的运行变压器呼吸器的运行主要包括两个方面：检查和维护。
1. 检查定期检查变压器呼吸器的工作状态非常重要，可以通过以下几个方面进行检查：（1）检查呼吸器的进气口和出气口：确保进气口、出气口没有堵塞，气流通畅。
（2）检查呼吸器的油封是否损坏：油封损坏会导致呼吸器内部的油气泄漏，需要及时更换。
（3）检查呼吸器的指示器：如果呼吸器配备了指示器，需要检查指示器是否工作正常，显示压力变化准确。
2. 维护变压器呼吸器的维护主要包括以下几个方面：（1）清洁呼吸器：定期清洁呼吸器的外表面，以防止灰尘和杂物堆积。
变压器呼吸器的工作原理及硅胶更换工作
五、更换运行中变压器呼吸器内 硅胶应注意事项
(1)应将重瓦斯保护改接信号 (2)取下呼吸器时应将连管堵住，防止回收 空气 (3)在顶盖下面留出1/5-1/6高度的空隙 (4)换上干燥的硅胶后，应使油封内的油没 过呼气嘴并将呼吸器密封。
附：热虹吸原理
热循环运动被称为热虹吸效应，呼吸器 中空气被冷冻，密度变大，而油枕中的 空气较热，密度较小，由于温差的存在， 变压器中的空气不断流向呼吸器中被冷 冻，之后再从呼吸器的底部返回到油枕 内。 油枕和呼吸器之间的温差越大，空气在 两者之间的循环流动的速度越快。
3、现场工具、材料准备（活动扳手、白布、 硅胶变压器油 、塑料布 、改刀 ） 4、吸湿器的检修 （吸湿器外观检查 、卸 下吸湿器油封罩 、卸下吸湿器玻璃罩 、 检查、清扫玻璃罩 、更换吸附剂 、更换 吸附剂 、更换密封垫 、固定吸湿器、在 油封罩内注入适当变压器油后回装 、回 收吸附剂 ）
5、工作完毕 清理工作现场（油迹清理干净、现场无 遗留）做好修试记录、办理工作终结） 恢复重瓦斯保护
变压器呼吸器的工作原理 及硅胶更换工作
变电运维四班
一、概述
当油枕中油位下降时，外部空气先通过呼吸器被干 燥后进入油枕;当油枕中的油位上升时，空气通过呼 吸器排气管排放出去。呼吸器对进入油枕的空气进 行干燥，吸收空气中的水份，是防止变压器的油被 污染或受潮。在正常运行时，外部环境温度的变化， 或者变压器运行工况发生改变都会造成变压器油温 的升高和降低，由于热胀冷缩的原因，变压器内油 的体积也相应的发生变化。为使变压器内的压力不 发生变化，就要由呼吸器通过呼出和吸入的空气来 补偿这种变化。
四、硅胶更换工作
硅胶干燥剂的颜色是蓝色，如果发现硅 胶变色超过2/3,应申请更换（准备好标准 卡、工作票、修试记录、所需材料）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention.
（安全管理）
单位：___________________
姓名：___________________
日期：___________________

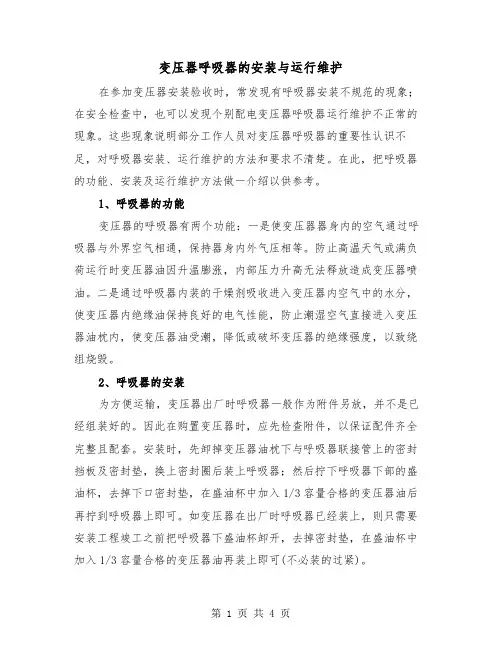

变压器呼吸器的安装与运行维护
(2021新版)
变压器呼吸器的安装与运行维护(2021新版)导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。
显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。
在参加变压器安装验收时，常发现有呼吸器安装不规范的现象；在安全检查中，也可以发现个别配电变压器呼吸器运行维护不正常的现象。
这些现象说明部分工作人员对变压器呼吸器的重要性认识不足，对呼吸器安装、运行维护的方法和要求不清楚。
在此，把呼吸器的功能、安装及运行维护方法做一介绍以供参考。
1、呼吸器的功能
变压器的呼吸器有两个功能：一是使变压器器身内的空气通过呼吸器与外界空气相通，保持器身内外气压相等。
防止高温天气或满负荷运行时变压器油因升温膨涨，内部压力升高无法释放造成变压器喷油。
二是通过呼吸器内装的干燥剂吸收进入变压器内空气中的水分，使变压器内绝缘油保持良好的电气性能，防止潮湿空气直接进入变压器油枕内，使变压器油受潮，降低或破坏变压器的绝缘强度，以致绕组烧毁。
2、呼吸器的安装
为方便运输，变压器出厂时呼吸器一般作为附件另放，并不是已经组装好的。
因此在购置变压器时，应先检查附件，以保证配件齐全完整且配套。
安装时，先卸掉变压器油枕下与呼吸器联接管上的密封挡板及密封垫，换上密封圈后装上呼吸器；然后拧下呼吸器下部的盛油杯，去掉下口密封垫，在盛油杯中加入1/3容量合格的变压器油后再拧到呼吸器上即可。
如变压器在出厂时呼吸器已经装上，则只需要安装工程竣工之前把呼吸器下盛油杯卸开，去掉密封垫，在盛油杯中加入1/3容量合格的变压器油再装上即可(不必装的过紧)。
3、呼吸器的运行维护
(1)每年的计划检修中，应对呼吸器下部盛油杯内的变压器油更换一次。
因为合格的变压器油具有很强的吸湿性，空气进入呼吸器时先以盛油杯中的变压器油中过滤一次，其中水气已基本被油吸收，一般油杯中的油一年以后吸收水份的性能已达到饱和，失去应有的功能了。
及时换油会使呼吸器内的干燥剂延长使用时间，提高吸潮效果。
换油时应注意掌握盛油杯内加油的容量，因为超过1/3时，变压器内的压力变化会使油外溢或是进入干燥剂，影响呼吸器的效果和变压器的整体外观；少于1/3时，油面过低则起不到过滤吸潮作用。
(2)在对变压器的巡视和定检中，应检查呼吸器内干燥剂是否潮解
变色。
如已受潮变色则失去了吸潮功能，应及时处理：一是更换新干燥剂、二是把受潮的干燥剂取出烘烤去潮后重新装入。
烘烤干燥剂可用烘箱或铁锅加热，温度以控制在90～120℃。
烘烤时间1～2h即可：用铁锅去潮时温度不宜过高，时间不宜过长。
在重新组装呼吸器时，应检查呼吸器内干燥剂滤网要保持完整。
如已破损，可用两层绸铁纱窗网代替。
干燥剂应每3～5年进行一次更换或烘干处理，以保持呼吸器能发挥其功能。
