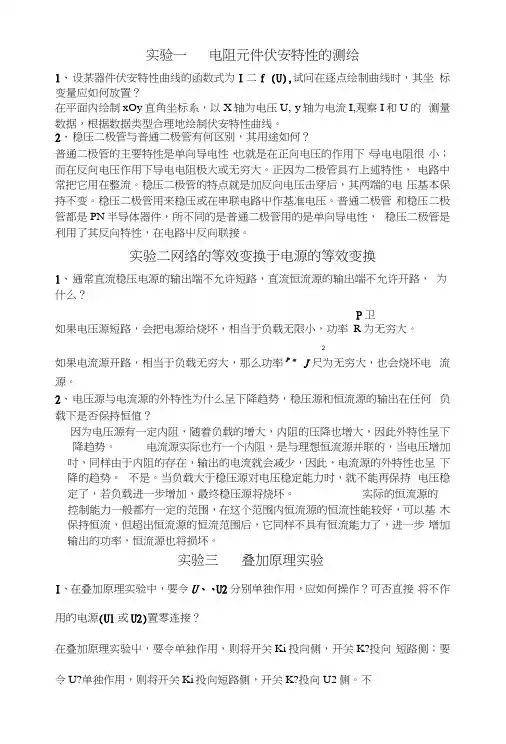

实验一电阻元件伏安特性的测绘1、设某器件伏安特性曲线的函数式为I二f (U),试问在逐点绘制曲线时，其坐标变量应如何放置？在平面内绘制xOy直角坐标系，以X轴为电压U, y轴为电流I,观察I和U的测量数据，根据数据类型合理地绘制伏安特性曲线。
2、稳压二极管与普通二极管有何区别，其用途如何？普通二极管的主要特性是单向导电性，也就是在正向电压的作用下，导电电阻很小；而在反向电压作用下导电电阻极大或无穷大。
正因为二极管具冇上述特性，电路中常把它用在整流。
稳压二极管的特点就是加反向电压击穿后，其两端的电压基本保持不变。
稳压二极管用来稳压或在串联电路屮作基准电压。
普通二极管和稳压二极管都是PN半导体器件，所不同的是普通二极管用的是单向导电性，稳压二极管是利用了其反向特性，在电路屮反向联接。
实验二网络的等效变换于电源的等效变换1、通常直流稳压电源的输出端不允许短路，直流恒流源的输出端不允许开路，为什么？P卫如果电压源短路，会把电源给烧坏，相当于负载无限小，功率R为无穷大。
2如果电流源开路，相当于负载无穷大，那么功率P =J尺为无穷大，也会烧坏电流源。
2、电压源与电流源的外特性为什么呈下降趋势，稳压源和恒流源的输出在任何负载下是否保持恒值？因为电压源有一定内阻，随着负载的增大，内阻的压降也增大，因此外特性呈下降趋势。
电流源实际也冇一个内阻，是与理想恒流源并联的，当电压增加吋，同样由于内阻的存在，输出的电流就会减少，因此，电流源的外特性也呈下降的趋势。
不是。
当负载大于稳压源对电压稳定能力时，就不能再保持电压稳定了，若负载进一步增加，最终稳压源将烧坏。
实际的恒流源的控制能力一般都冇一定的范围，在这个范围内恒流源的恒流性能较好，可以基木保持恒流，但超出恒流源的恒流范围后，它同样不具有恒流能力了，进一步增加输出的功率，恒流源也将损坏。
实验三叠加原理实验I、在叠加原理实验中，要令U、、U2分别单独作用，应如何操作？可否直接将不作用的电源(Ul或U2)置零连接？在叠加原理实验屮，要令单独作用，则将开关Ki投向侧，开关K?投向短路侧；要令U?单独作用，则将开关Ki投向短路侧，开关K?投向U2侧。
电工学实验教程答案
电工学实验教程答案【篇一：电工实验报告思考题答案(1)】叠加原理实验中，要令u1、u2分别单独作用，应如何操作？可否直接将不作用的电源（u1或u2）短接置零？在叠加原理中，当某个电源单独作用时，另一个不作用的电压源处理为短路，做实验时，也就是不接这个电压源，而在电压源的位置上用导线短接就可以了。
思考题二、实验电路中，若有一个电阻器改为二极管，试问叠加原理的迭加性与齐次性还成立吗?为什么？电阻器与二极管不能替换使用。
电阻器是双通器件，二极管是单通器件，当二极管两端电压低于二极管启动电压，二极管的电阻是无限大的，当二极管单通运用，二极管的电阻又是非常小的。
当然不成立，有了二极管就不是线性系统了，但可能在一定范围内保持近似线性，从而叠加性与齐次性近似成立。
如果误差足够小，就可以看成是成立。
实验三思考题一（1）ul和ud的代数和为什么大于u?（2）并联电容器后，总功率p是否变化？为什么？三相负载根据什么条件作星形或者三角形连接？（1）因为他们的方向不同，是向量相加，三角形关系。
（2）并联电容器后，会产生无功功率，总规律会变大。
在感性负载中并联一定大小容量的电容，才可使电源（如变压器等）的视在功率减少。
纯电阻电路中不减反增。
三相负载根据负载设计的额度电压和实际的电源电压决定星形或三角形连接。
比如负载额定电压220v，电源额定电压380v，就接成星形连接，这时负载获得220v电压。
比如负载额定电压220v，电源额定电压220v，就接成角形连接，这时负载获得220v电压。
比如负载额定电压380v，电源额定电压380v，就接成角形连接，这时负载获得380v电压。
思考题二、复习三相交流电路有关内容，是分析三相星形连接不对称负载在无中线情况下。
当某相负载开路或短路时会出现什么情况？如果接上中线，情况又如何？1、当某相负载开路时,就相当于另外两组串联在380v电压下使用,那么电阻大的那组,分得的电压高,如超过其额定电压就会烧毁。
电气试验听课思考题(有答案)
7.金属氧化物避雷器运行中劣化的征兆有哪几种？ 答：金属氧化物在运行中劣化主要是指电气特性和物理状态发生变化，这 些变化使其伏安特性漂移，热稳定性破坏，非线性系数改变，电阻局部劣 化等。 这些变化都可以从避雷器的如下几种电气参数的变化上反映出来： （1）在运行电压下，泄漏电流阻性分量峰值的绝对值增大； （2）在运行电压下，泄漏电流谐波分量明显增大； （3）运行电压下的有功损耗绝对值增大； （4）运行电压下的总泄漏电流的绝对值增大，但不一定明显。 8. 表征电气设备外绝缘污秽程度的参数主要有哪几个？ 答：主要有以下三个： （l）污层的等值附盐密度。它以绝缘子表面每平方厘米的面积上有多少毫 克的氯化钠来等值表示绝缘于表面污秽层导电物质的含量。 （2）污层的表面电导。它以流经绝缘子表面的工频电流与作用电压之比， 即表面电导来反映绝缘子表面综合状态。 （3）泄漏电流脉冲。在运行电压下，绝缘子能产生泄漏电流脉冲，通过测 量脉冲次数，可反映绝缘子污秽的综合情况。
17.红外诊断电力设备内部缺陷是通过对设备外部温度分布场和 温度的变化进行分析比较或推导来实现的。（ ) ） (√ 18.对于一个非正弦的周期量，可利用傅里叶级数展开为各种不 同频率的正弦分量与直流分量，其中角频率等于ωt的称为基波 分量，角频率等于或大于2ωt的称为高次谐波。(
(√ ))
19.对三相电路而言，断路器的额定断流容量可表示为UphIph(其
绝缘情况及缺陷性质得出科学的结论。
5.电气设备放电有哪几种形式？
答：放电的形式按是否贯通两极间的全部绝缘，可以分为： （1）局部放电。即绝缘介质中局部范围的电气放电，包括发生在固体绝
缘空穴中、液体绝缘气泡中、不同介质特性的绝缘层间以及金属表面的
棱边、尖端上的放电等。 （2）击穿。击穿包括火花放电和电弧放电。根据击穿放电的成因还有电
电工电子基础实验思考题答案
❖ R减小：不影响fo；Q变大；B变窄； I—f串 联谐振曲线变瘦高
4.可以根据半功率点Vrt=0.707Vrto的结论，用 交流毫伏表测量电压的方法确定半功率点的 频率。简要叙述测试方法。
❖ 调节频率，保证Vs=1V，找到Vrt=0.707Vrto 的两个半功率点
1.改变图电路中电容、电感、电阻的值， 会产生什么结果
C L R 结果 增大 ---- ---- f0变小,通带变宽,且幅频曲线整体向低频区域平移 减小 ---- ---- f0变大,通带变窄,且幅频曲线整体向高频区域平移 ---- 增大 ---- f0变小,通带变窄,且幅频曲线整体向低频区域平移 ---- 减小 ---- f0变大,通带变宽,且幅频曲线整体向高频区域平移 ---- ---- 增大 f0不变,通带变宽,幅频曲线变矮胖 ---- ---- 减小 f0不变,通带变窄,幅频曲线变瘦高
概念：
零输入响应：是输入为0，仅由电路非零初始状态所引起的响 应。
零状态响应：零状态响应即零初始状态响应是电路仅有外激励 引F电容上的电压响应包含
了哪些响应(按对应方波信号前、后半周分别分析)
答:前半周期(0<t<T/2)，0.047μf和1μf有外激励和 内激励（当输入信号和初始状态不为零时，电路的响 应是输入激励信号和初始状态共同产生的），所以即 有零输入响应，又有零状态响应,即为全响应；后半周 期(T/2<t<T)， 0.047μf和1μf只有内激励而无外激 励，所以只有零输入响应。
电工电子基础实验思考题答案
1.调整函数信号发生器的“AMPLITUDE”(幅度)旋 钮或双踪示波器的“VOLTS/DIV”(垂直偏转灵敏度) 旋钮都能使显示波形的垂直幅度发生变化。请说明 其实质性差别及分别适用于什么情况。 答：其实质性差别是：调整函数信号发生器的 “AMPLITUDE”(幅度)旋钮可以改变输出信号的幅 度。调整双踪示波器的“VOLTS/DIV”(垂直偏转灵 敏度)旋钮只对输出波形的幅度进行放大和缩小， 并不会改变输出信号的幅度。 适用情况：调整函数信号发生器的 “AMPLITUDE”(幅度)旋钮是根据技术指标获得所 需的输出信号的幅度。调整双踪示波器的 “VOLTS/DIV”(垂直偏转灵敏度)旋钮是为了更好 地观察输出波形。
电工电子实践初步思考题解答
《常用电子仪器使用》思考题答案1、扫描：要观察加在Y偏转板上的电压Vy随时间的变化规律，必须在x偏转板上加上锯齿波电压，把Vy产生的竖直亮线在时间轴向展开，这个展开过程称为扫描。
其作用就是将Y轴的信号展开，以便观察。
同步：强制扫描电压与信号周期成整数倍的关系的过程称为同步。
其作用是使波形稳定。
2、触发扫描：又称等待扫描，指扫描电压是在触发器来的触发脉冲作用下产生的。
当无信号输入时，屏幕上无光迹显示；有信号输入，且触发电平旋钮在合适的位置时，信号被触发扫描。
适于研究脉冲过程。
自动扫描：又称连续扫描，指扫描电压是由扫描发生器自动产生的。
当无信号输入时，屏幕上显示扫描基线，一旦有信号输入，则自动转换为触发扫描状态。
调节触发电平可使波形稳定。
适于研究连续信号的波形。
3、现象: 无图像A、可能原因：电源未开解决方法：打开电源按钮，电源指示灯亮B、可能原因：按下了触发扫描按钮NORM（无信号输入时）解决方法：弹起触发扫描按钮NORM，按下自动扫描按钮AUTOC、可能原因：垂直位移旋钮不在适当的位置解决方法：调节垂直位移旋钮，使得波形显示在荧光屏上合适的位置D、可能原因：水平位移旋钮不在适当的位置解决方法：调节水平位移旋钮，使得波形显示在荧光屏上合适的位置E、可能原因：灰度旋钮不在适当的位置解决方法：调节灰度旋钮，使得波形亮度适中现象：只有垂直线A、可能原因：选择了x-y显示方式，且只有CH2通道有输入信号解决方法：取消x-y显示方式，且调节扫描时基因数旋钮于合适的位置B、可能原因：扫描时基因数旋钮调得太大解决方法：调节扫描时基因数旋钮于合适的位置现象：只有水平线A、可能原因：未接信号解决方法：接入信号B、可能原因：探头线或开路线坏解决方法：将输入耦合方式调致AC或DC，用手去碰探头线接信号的一端或开路线的红夹子，若波形有反应，则探头线或开路线是好的；若没有反应，则说明探头线或开路线是坏的，更换即可C、可能原因：输入耦合方式选择了GND解决方法：输入耦合方式选择AC或DCD、可能原因：显示方式错，如波形接的是CH1通道，而显示方式选择的是CH2通道解决方法：显示方式选择CH1E、可能原因：选择了x-y显示方式，且只有CH1通道有输入信号解决方法：取消x-y显示方式，且调节扫描时基因数旋钮与合适的位置F、可能原因：电压灵敏度旋钮调得太大解决方法:将电压灵敏度旋钮调小至合适的位置现象：图像不稳定A、可能原因：扫描信号的周期与被测信号的周期不成整数倍关系解决方法：调节LEVEL旋钮使得波形稳定B、可能原因：触发源选择错误，如单踪显示时，CH1通道的波形用CH2信号触发解决方法：CH1通道的波形用CH1信号触发；CH2通道的波形用CH2信号触发C、可能原因：探头线或开路线上的地线坏解决方法：更换探头线或开路线4、用示波器测量电压的大小和周期时，垂直微调旋钮和扫描微调旋钮应置于校准位置，即右旋到底。
电工学实验报告思考题答案（共9篇）
电工学实验报告思考题答案(共9篇) 电工实验思考题答案实验1 常用电子仪器的使用实验报告及思考题1．总结如何正确使用双踪示波器、函数发生器等仪器,用示波器读取被测信号电压值、周期（频率）的方法。
答：要正确使用示波器、函数发生器等仪器，必须要弄清楚这些仪器面板上的每个旋钮及按键的功能，按照正确的操作步骤进行操作．用示波器读取电压时，先要根据示波器的灵敏度，知道屏幕上Y轴方向每一格所代表的电压值，再数出波形在Y轴上所占的总格数h，按公式计算出电压的有效值。
用示波器读取被测信号的周期及频率时，先要根据示波器的扫描速率，知道屏幕上X轴方向每一格所代表的时间，再数出波形在X轴上一个周期所占的格数d，按公式T= d ×ms/cm，，计算相应的周期和频率。
2.欲测量信号波形上任意两点间的电压应如何测量？答：先根据示波器的灵敏度，知道屏幕上Y轴方向每一格所代表的电压值，再数出任意两点间在垂直方向所占的格数，两者相乘即得所测电压。
3.被测信号参数与实验仪器技术指标之间有什么关系，如何根据实验要求选择仪器？答：被测信号参数应在所用仪器规定的指标范围内，应按照所测参量选择相应的仪器。
如示波器、函数发生器、直流或交流稳压电源、万用表、电压表、电流表等。
4.用示波器观察某信号波形时，要达到以下要求，应调节哪些旋纽？①波形清晰；②波形稳定；③改变所显示波形的周期数；④改变所显示波形的幅值。
答：①通过调节聚焦旋钮可使波形更清晰。
②通过配合调节电平、释抑旋钮可使波形稳定。
③调节扫描速度旋钮。
④调节灵敏度旋钮。
实验2 基尔霍夫定律和叠加原理的验证七、实验报告要求及思考题1．说明基尔霍夫定律和叠加原理的正确性。
计算相对误差，并分析误差原因。
答：根据实验数据可得出结论：基尔霍夫定律和叠加原理是完全正确的。
实验中所得的误差的原因可能有以下几点：（1）实验所使用的电压表虽内阻很大，但不可能达到无穷大，电流表虽内阻很小，但不可能为零，所以会产生一定的误差。
09级电工实验预习思考题答案解析
09级电工实验预习思考题答案实验三叠加原理实验1、在叠加原理实验中，要令、分别单独作用，应如何操作？可否直接将不作用的电源（或）置零连接？在叠加原理实验中，要令单独作用，则将开关投向侧，开关投向短路侧；要令单独作用，则将开关投向短路侧，开关投向侧。
不能直接将不作用的电源置零连接，因为实际电源有一定的内阻，如这样做，电源内阻会分去一部分电压，从而造成实验数据不准确，导致实验误差。
2、实验电路中，若有一个电阻器改为二极管，试问叠加原理的叠加性与齐次性还成立吗？为什么？成立。
当电流沿着二极管的正向流过二极管时，叠加原理的叠加性与齐次性都成立，但当反向流过二极管时，会由于二级管的单向导电性而使得无法验证叠加原理的正确性，但这只是由于二极管的性质造成的。
实验四戴维南定理和诺顿定理的验证——线性有源二端网络等效参数的测定1、在求戴维南或诺顿等效电路时，做短路试验，测的条件是什么？在本实验中可否直接做负载短路实验？测的条件是：插入毫安表，端接A、B 端。
在本实验中可直接做负载短路实验，测出开路电压U 与短路电流I，等效电阻。
2、说明测有源二端网络开路电压及等效内阻的几种方法，并比较其优缺点。
（1）测开路电压：①零示法，优点：可以消除电压表内阻的影响；缺点：操作上有难度，尤其是精确度的把握。
②直接用电压表测量，优点：方便简单，一目了然；缺点：会造成较大的误差。
（2）测等效内阻：①直接用欧姆表测量，优点：方便简单，一目了然；缺点：会造成较大的误差。
②开路电压、短路电流法，优点：测量方法简单，容易操作；缺点：当二端网络的内阻很小时，容易损坏其内部元件，因此不宜选用。
③伏安法，优点：利用伏安特性曲线可以直观地看出其电压与电流的关系；缺点：需作图，比较繁琐。
④半电压法，优点：方法比较简单；缺点：难于把握精确度。
1、在日常生活中，当日光灯上缺少了启辉器时，人们常用一根导线将启辉器的两端短接一下，然后迅速断开，使日光灯点亮；或用一只启辉器去点亮多只同类型的日光灯，这是为什么？当开关接通的时候，电源电压立即通过镇流器和灯管灯丝加到启辉器的两极。
电工实验思考题答案
实训九 思考题
• 1.若按下开关SB，LED亮，松开后立刻熄 灭，可能是什么问题？ • 电容支路开路，或者放电支路短路； • 2.若调节RP不起作用，LED很长时间不熄 灭，为什么?RP开路。 • 3.为什么此电路有延时功能？电容的充放电 • 4.LED接反能否发光？为什么？不发光，正 向导通，反向截止。
实训八 思考题
１．稳压管在电路中起什么作用？整流 ２．简述该电路的用途。提供稳压电源 ３．该电路由哪几部分组成？见P64图8-2 ４．简述稳压过程。见P63 ５．若R3接触不好，有一端断开，会出现什么情 况？（选做）UAB=0 ６．图中VT1、VT2管各起什么作用？ VT1管调 压、VT2 管比较放大（选做） ７．图中R1起什么作用？ 调压（选做） ８．图中C2、R5起什么作用？ 滤波导流（选做）
实训十一 思考题（新书p73） 思考题（新书p73）
• 1.当电动机转速异常或有嗡嗡声时，应怎样处理？ 立即停机,缺相运行可能性较大。 • 2.若按下按钮SB1，接触器吸合而电动机不转， 是什么原因？ 电机部分接触不良，或热继电器的发热元件有问题。 • 3.连续运行时，若合上电源开关后，按下SB1， 电动机转，手一松机停，是哪个部位未接好？ KM常开触头没接好 • 4.在控制电路中，KM常开触头起什么作用？ 自锁作用
实训十三 复习与思考（公选）
• (一)判断题 • 1.主回路中将两个接触器主触头出线端中任意两相调换 位置，就可实现正反转控制。( 对 ) • 2.为了实现自锁，接触器的辅助常开触头应与该回路的 启动按钮并联。( 对 ) • (二) 思考题 • 1.指出图中互锁触点，若不采用会出现什么后果？短路 • 2.控制电路中，KM1、KM2常开起什么作用？自锁 • 3.若合上电源开关后，按下SB1，电动机转，手一松停 机，是哪个部位未接好？自锁 • 4.按下SB1或SB2，电动机转向相同，说明哪部分电路 有误？换向电路有误
电工实验课后题答案
下周三早晨三四节课实验有问题的同学到机电院练习实验，下面是考试注意事项和思考题答案，有问题或需要补充的地方希望大家及时指出，同时希望大家多提宝贵意见，好好复习，争取每个人都取的好成绩实验六注意事项:一、电流源后方取电（电压可调节）二、灯泡不亮时检查电路的步骤1.调压未到220V2.转动启辉器3.用万用表测日光灯电阻丝及功率表电流线圈是否烧坏4.换启辉器思考题1日光灯的启辉原理带有启辉器的日光灯一般使用电感镇流器。
启辉器在通电初期在动触头和静触头之间实现气体导电并且发热，热量促使动触头接触到静触头实现金属触头接触，这时温度降低，在动触头与静触头分离的瞬间镇流器电感的自感电动势的高压击穿了灯管内部气体，灯管开始辉光放电灯管的点燃过程完毕。
灯管的压降低于启辉器的气体点燃电压所以启辉器不会反复起作用。
2日光灯上缺少启辉器时，常用一根导线将启辉器的两端短接一下，然后迅速断开，或用一只启辉器点亮多只同类型的日光灯，为啥一根导线与启辉器的两端短接再迅速断开的过程与启辉器的作用是完全一样的。
启辉器的功能是在短时间内接通日光灯两头灯丝的电流，灯丝发热使管内莹光粉导通后，启辉器便不工作等待下次启动。
只要在开灯时短接启辉器插口内的两触片然后断开，就能起到启辉器的作用。
启辉器只是相当于一个开关，是利用断开时镇流器产生高压而点亮日光灯。
灯管发亮要瞬间施加高压才行,启辉器就是只在启动时施加个高压,灯管亮了以后它就不工作了,所以可以拔下来去点亮别的同类型灯泡。
3为了提高电路的功率因数常在感性负载上并联电容器……总电流变小。
感性元件上的电流和功率不变，因为并联上电容器后，有一部分电流在感性负荷与电容器之间来回流动，所以感性负荷上的电流没有任何减小，它的功率也不受任何影响。
4. 提高感性负载的功率因数为什么用并联电容器而不用串联电容器的方法……并联电容提高负载功率因数，串联电容器提高电压。
关于提高日光灯电路的功率因数，用并联电容的方法是可以补偿电感镇流器的无功损耗，从而提高负载功率因数。
电路实验思考题答案
电路实验思考题答案实验一霍尔效应及其应用【预习思考题】1．列出计算霍尔系数、载流子浓度n、电导率σ及迁移率μ的计算公式，并注明单位。
霍尔系数，载流子浓度，电导率，迁移率。
2．如霍尔样品的工作电流及磁感应强度B的方向，如何判断样品的导电类型？以根据右手螺旋定那么，从工作电流旋到磁感应强度B确定的方向为正向，假设测得的霍尔电压为正，那么样品为P型，反之那么为N型。
3．本实验为什么要用3个换向开关？为了在测量时消除一些霍尔效应的副效应的影响，需要在测量时改变工作电流及磁感应强度B的方向，因此就需要2个换向开关；除了测量霍尔电压，还要测量A、C间的电位差，这是两个不同的测量位置，又需要1个换向开关。
总之，一共需要3个换向开关。
【分析讨论题】1．假设磁感应强度B和霍尔器件平面不完全正交，按式〔5.2-5〕测出的霍尔系数比实际值大还是小？要准确测定值应怎样进展？假设磁感应强度B和霍尔器件平面不完全正交，那么测出的霍尔系数比实际值偏小。
要想准确测定，就需要保证磁感应强度B和霍尔器件平面完全正交，或者设法测量出磁感应强度B和霍尔器件平面的夹角。
2．假设霍尔器件的性能参数，采用霍尔效应法测量一个未知磁场时，测量误差有哪些来源？误差来源有：测量工作电流的电流表的测量误差，测量霍尔器件厚度d的长度测量仪器的测量误差，测量霍尔电压的电压表的测量误差，磁场方向与霍尔器件平面的夹角影响等。
实验二声速的测量【预习思考题】1. 如何调节和判断测量系统是否处于共振状态？为什么要在系统处于共振的条件下进展声速测定？答：缓慢调节声速测试仪信号源面板上的“信号频率〞旋钮，使交流毫伏表指针指示到达最大〔或晶体管电压表的示值到达最大〕，此时系统处于共振状态，显示共振发生的信号指示灯亮，信号源面板上频率显示窗口显示共振频率。
在进展声速测定时需要测定驻波波节的位置，当发射换能器S1处于共振状态时，发射的超声波能量最大。
假设在这样一个最正确状态移动S1至每一个波节处，媒质压缩形变最大，那么产生的声压最大，接收换能器S2接收到的声压为最大，转变成电信号，晶体管电压表会显示出最大值。
电工实验思考题答案
自锁作用
实训十一 思考题（新书p73）
实训十 思考题
1. 单相电动机为什么要用电容启动？ 当主绕组与副绕组的物理参数相等时，为了使两绕组中的电流有一个相位差，在两绕组间接入电容，才能使转子获得旋转磁场，转动起来。 2. 单相电动机用什么方法调速？ 一般用调速线圈，还有电抗器调速。 3. 断路器有什么功能和作用？ 接通和切断电源，漏电保护。 4. 单相电度表的相线与零线为什么不能接反？ 反接使电度表反转。 5. PE线与N线各起什么作用？能否共用？ PE是接地保护线，N是中线。不可共用。
实训八 思考题 (请同学们记录以下思考题！)
１．稳压管在电路中起什么作用？整流 ２．简述该电路的用途。提供稳压电源 ３．该电路由哪几部分组成？见P64图8-2 ４．简述稳压过程。见P63 ５．若R3接触不好，有一端断开，会出现什么情况？（选做）UAB=0 ６．图中VT1、VT2管各起什么作用？ VT1管调压、VT2 管比较放大（选做） ７．图中R1起什么作用？ 调压（选做） ８．图中C2、R5起什么作用？ 滤波导流（选做）
06
实训四、三相负载思考题
当电动机转速异常或有嗡嗡声时，应怎样处理？
立即停机,缺相运行可能性较大。
若按下按钮SB1，接触器吸合而电动机不转，
是什么原因？ 电机部分接触不良，或热继电器的发热元件有问题。
连续运行时，若合上电源开关后，按下SB1，
电动机转，手一松机停，是哪个部位未接好？ KM常开触头没接好
01
整流二极管起什么作用？交流变直流
02
测量时应注意什么？不可用欧姆档测电压，不可带电压切换量程。
03
实训七 思考题
电机发出嗡嗡声，并且继续转动。
电路原理实验思考题答案
实验一电阻元件伏安特性的测绘1、设某器件伏安特性曲线的函数式为I=f（U），试问在逐点绘制曲线时，其坐标变量应如何放置？在平面内绘制xOy直角坐标系，以x轴为电压U，y轴为电流I，观察I和U的测量数据，根据数据类型合理地绘制伏安特性曲线。
1、什么样的电信号可作为RC一阶电路零输入响应、零状态响应和完全响应的激励源？阶跃信号可作为RC一阶电路零输入响应激励源；脉冲信号可作为RC一阶电路1、在日常生活中，当日光灯上缺少了启辉器时，人们常用一根导线将启辉器的两端短接一下，然后迅速断开，使日光灯点亮；或用一只启辉器去点亮多只同类型的日光灯，这是为什么？当开关接通的时候，电源电压立即通过镇流器和灯管灯丝加到启辉器的两极。
220伏的电压立即使启辉器的惰性气体电离，产生辉光放电。
辉光放电的热量使双金属片受热膨胀，两极接触。
电流通过镇流器、启辉器触极和两端灯丝构成通路。
灯丝很快被电流加热，发射出大量电子。
这时，由于启辉器两极闭合，两极间电压为零，辉光放电消失，管内温度降低；双金属片自动复位，两极断开。
在两极断开的瞬间，电路电流突然切断，镇流器产生很大的自感电动势，与电源电压叠加后作用于管两端。
灯丝受热时发射出来的大量电子，在灯管两端高电压作用下，以极大的速度由低电势端向高电势端运动。
在加速运动的过程中，碰撞管内氩气分子，使之迅速电离。
氩气电离生热，热量使水银产生蒸气，随之水银蒸气也被电离，并发出强烈的紫外线。
在紫外线的激发下，管壁内的荧光粉发出近乎白色的可见光。
2、为了改变电路的功率因数常在感性负载上并联电容器此时增加了一条电流支路问电路的总电流增大还是减小，此时感性原件上的电流和功率是否改变？总电流减小；此时感性原件上的电流和功率不变。
3、提高线路功率因数，为什么只采用并联电容器法，而不用串联法，所并的电容器是否越大越好？采用并联电容补偿，是由线路与负载的连接方式决定的：在低压线路上（1KV以下），因为用电设备大多数是电机类的，都是感性负载，又是并联在线路上，线路需要补偿的是感性无功，所以要用电容器并联补偿。
电工电子实践初步思考题解答
《常用电子仪器使用》思考题答案1、扫描：要观察加在Y偏转板上的电压Vy随时间的变化规律，必须在x偏转板上加上锯齿波电压，把Vy产生的竖直亮线在时间轴向展开，这个展开过程称为扫描。
其作用就是将Y轴的信号展开，以便观察。
同步：强制扫描电压与信号周期成整数倍的关系的过程称为同步。
其作用是使波形稳定。
2、触发扫描：又称等待扫描，指扫描电压是在触发器来的触发脉冲作用下产生的。
当无信号输入时，屏幕上无光迹显示；有信号输入，且触发电平旋钮在合适的位置时，信号被触发扫描。
适于研究脉冲过程。
自动扫描：又称连续扫描，指扫描电压是由扫描发生器自动产生的。
当无信号输入时，屏幕上显示扫描基线，一旦有信号输入，则自动转换为触发扫描状态。
调节触发电平可使波形稳定。
适于研究连续信号的波形。
3、现象: 无图像A、可能原因：电源未开解决方法：打开电源按钮，电源指示灯亮B、可能原因：按下了触发扫描按钮NORM（无信号输入时）解决方法：弹起触发扫描按钮NORM，按下自动扫描按钮AUTOC、可能原因：垂直位移旋钮不在适当的位置解决方法：调节垂直位移旋钮，使得波形显示在荧光屏上合适的位置D、可能原因：水平位移旋钮不在适当的位置解决方法：调节水平位移旋钮，使得波形显示在荧光屏上合适的位置E、可能原因：灰度旋钮不在适当的位置解决方法：调节灰度旋钮，使得波形亮度适中现象：只有垂直线A、可能原因：选择了x-y显示方式，且只有CH2通道有输入信号解决方法：取消x-y显示方式，且调节扫描时基因数旋钮于合适的位置B、可能原因：扫描时基因数旋钮调得太大解决方法：调节扫描时基因数旋钮于合适的位置现象：只有水平线A、可能原因：未接信号解决方法：接入信号B、可能原因：探头线或开路线坏解决方法：将输入耦合方式调致AC或DC，用手去碰探头线接信号的一端或开路线的红夹子，若波形有反应，则探头线或开路线是好的；若没有反应，则说明探头线或开路线是坏的，更换即可C、可能原因：输入耦合方式选择了GND解决方法：输入耦合方式选择AC或DCD、可能原因：显示方式错，如波形接的是CH1通道，而显示方式选择的是CH2通道解决方法：显示方式选择CH1E、可能原因：选择了x-y显示方式，且只有CH1通道有输入信号解决方法：取消x-y显示方式，且调节扫描时基因数旋钮与合适的位置F、可能原因：电压灵敏度旋钮调得太大解决方法:将电压灵敏度旋钮调小至合适的位置现象：图像不稳定A、可能原因：扫描信号的周期与被测信号的周期不成整数倍关系解决方法：调节LEVEL旋钮使得波形稳定B、可能原因：触发源选择错误，如单踪显示时，CH1通道的波形用CH2信号触发解决方法：CH1通道的波形用CH1信号触发；CH2通道的波形用CH2信号触发C、可能原因：探头线或开路线上的地线坏解决方法：更换探头线或开路线4、用示波器测量电压的大小和周期时，垂直微调旋钮和扫描微调旋钮应置于校准位置，即右旋到底。
电路原理实验思考题答案.doc
实验一 电阻元件伏安特性的测绘1、设某器件伏安特性曲线的函数式为 I=f （ U ），试问在逐点绘制曲线时，其坐标变量应如何放置在平面内绘制 xOy 直角坐标系，以 x 轴为电压 U ，y 轴为电流 I ，观察 I 和 U 的测量数据，根据数据类型合理地绘制伏安特性曲线。
2、稳压二极管与普通二极管有何区别，其用途如何普通二极管的主要特性是单向导电性， 也就是在正向电压的作用下， 导电电阻很 小；而在反向电压作用下导电电阻极大或无穷大。
正因为二极管具有上述特性， 电路中常把它用在整流。
稳压二极管的特点就是加反向电压击穿后， 其两端的电 压基本保持不变。
稳压二极管用来稳压或在串联电路中作基准电压。
普通二极管和稳压二极管都是 PN 半导体器件，所不同的是普通二极管用的是单向导电性， 稳压二极管是利用了其反向特性，在电路中反向联接。
实验二 网络的等效变换于电源的等效变换1、通常直流稳压电源的输出端不允许短路，直流恒流源的输出端不允许开路， 为什么2PU如果电压源短路， 会把电源给烧坏， 相当于负载无限小， 功率R 为无穷大。
2如果电流源开路，相当于负载无穷大，那么功率 P I R为无穷大，也会烧坏电流源。
2、电压源与电流源的外特性为什么呈下降趋势，稳压源和恒流源的输出在任何 负载下是否保持恒值因为电压源有一定内阻， 随着负载的增大， 内阻的压降也增大， 因此外特性呈下 降趋势 。
电流源实际也有一个内阻， 是与理想恒流源并联的， 当电压增加时，同样由于内阻的存在，输出的电流就会减少，因此，电流源的外特性也呈 下降的趋势。
不是。
当负载大于稳压源对电压稳定能力时，就不能再保持电压稳定了，若负载进一步增加，最终稳压源将烧坏。
实际的恒流源的控制能力一般都有一定的范围， 在这个范围内恒流源的恒流性能较好， 可以基本保持恒流，但超出恒流源的恒流范围后， 它同样不具有恒流能力了， 进一步增加输出的功率，恒流源也将损坏。
电工学实验报告答案
电工学实验报告答案【篇一：电工实验报告思考题答案(1)】叠加原理实验中，要令u1、u2分别单独作用，应如何操作？可否直接将不作用的电源（u1或u2）短接置零？在叠加原理中，当某个电源单独作用时，另一个不作用的电压源处理为短路，做实验时，也就是不接这个电压源，而在电压源的位置上用导线短接就可以了。
思考题二、实验电路中，若有一个电阻器改为二极管，试问叠加原理的迭加性与齐次性还成立吗?为什么？电阻器与二极管不能替换使用。
电阻器是双通器件，二极管是单通器件，当二极管两端电压低于二极管启动电压，二极管的电阻是无限大的，当二极管单通运用，二极管的电阻又是非常小的。
当然不成立，有了二极管就不是线性系统了，但可能在一定范围内保持近似线性，从而叠加性与齐次性近似成立。
如果误差足够小，就可以看成是成立。
实验三思考题一（1）ul和ud的代数和为什么大于u?（2）并联电容器后，总功率p是否变化？为什么？三相负载根据什么条件作星形或者三角形连接？（1）因为他们的方向不同，是向量相加，三角形关系。
（2）并联电容器后，会产生无功功率，总规律会变大。
在感性负载中并联一定大小容量的电容，才可使电源（如变压器等）的视在功率减少。
纯电阻电路中不减反增。
三相负载根据负载设计的额度电压和实际的电源电压决定星形或三角形连接。
比如负载额定电压220v，电源额定电压380v，就接成星形连接，这时负载获得220v电压。
比如负载额定电压220v，电源额定电压220v，就接成角形连接，这时负载获得220v电压。
比如负载额定电压380v，电源额定电压380v，就接成角形连接，这时负载获得380v电压。
思考题二、复习三相交流电路有关内容，是分析三相星形连接不对称负载在无中线情况下。
当某相负载开路或短路时会出现什么情况？如果接上中线，情况又如何？1、当某相负载开路时,就相当于另外两组串联在380v电压下使用,那么电阻大的那组,分得的电压高,如超过其额定电压就会烧毁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
09级电工实验预习思考题答案实验三叠加原理实验1、在叠加原理实验中，要令、分别单独作用，应如何操作？可否直接将不作用的电源（或）置零连接？在叠加原理实验中，要令单独作用，则将开关投向侧，开关投向短路侧；要令单独作用，则将开关投向短路侧，开关投向侧。
不能直接将不作用的电源置零连接，因为实际电源有一定的内阻，如这样做，电源内阻会分去一部分电压，从而造成实验数据不准确，导致实验误差。
2、实验电路中，若有一个电阻器改为二极管，试问叠加原理的叠加性与齐次性还成立吗？为什么？成立。
当电流沿着二极管的正向流过二极管时，叠加原理的叠加性与齐次性都成立，但当反向流过二极管时，会由于二级管的单向导电性而使得无法验证叠加原理的正确性，但这只是由于二极管的性质造成的。
实验四戴维南定理和诺顿定理的验证——线性有源二端网络等效参数的测定1、在求戴维南或诺顿等效电路时，做短路试验，测的条件是什么？在本实验中可否直接做负载短路实验？测的条件是：插入毫安表，端接A、B端。
在本实验中可直接做负载短路实验，测出开路电压U与短路电流I，等效电阻。
2、说明测有源二端网络开路电压及等效内阻的几种方法，并比较其优缺点。
（1）测开路电压：①零示法，优点：可以消除电压表内阻的影响；缺点：操作上有难度，尤其是精确度的把握。
②直接用电压表测量，优点：方便简单，一目了然；缺点：会造成较大的误差。
（2）测等效内阻：①直接用欧姆表测量，优点：方便简单，一目了然；缺点：会造成较大的误差。
②开路电压、短路电流法，优点：测量方法简单，容易操作；缺点：当二端网络的内阻很小时，容易损坏其内部元件，因此不宜选用。
③伏安法，优点：利用伏安特性曲线可以直观地看出其电压与电流的关系；缺点：需作图，比较繁琐。
④半电压法，优点：方法比较简单；缺点：难于把握精确度。
1、在日常生活中，当日光灯上缺少了启辉器时，人们常用一根导线将启辉器的两端短接一下，然后迅速断开，使日光灯点亮；或用一只启辉器去点亮多只同类型的日光灯，这是为什么？当开关接通的时候，电源电压立即通过镇流器和灯管灯丝加到启辉器的两极。
220伏的电压立即使启辉器的惰性气体电离，产生辉光放电。
辉光放电的热量使双金属片受热膨胀，两极接触。
电流通过镇流器、启辉器触极和两端灯丝构成通路。
灯丝很快被电流加热，发射出大量电子。
这时，由于启辉器两极闭合，两极间电压为零，辉光放电消失，管内温度降低；双金属片自动复位，两极断开。
在两极断开的瞬间，电路电流突然切断，镇流器产生很大的自感电动势，与电源电压叠加后作用于管两端。
灯丝受热时发射出来的大量电子，在灯管两端高电压作用下，以极大的速度由低电势端向高电势端运动。
在加速运动的过程中，碰撞管内氩气分子，使之迅速电离。
氩气电离生热，热量使水银产生蒸气，随之水银蒸气也被电离，并发出强烈的紫外线。
在紫外线的激发下，管壁内的荧光粉发出近乎白色的可见光。
2、为了改变电路的功率因数常在感性负载上并联电容器此时增加了一条电流支路问电路的总电流增大还是减小，此时感性原件上的电流和功率是否改变？总电流减小；此时感性原件上的电流和功率不变。
3、提高线路功率因数，为什么只采用并联电容器法，而不用串联法，所并的电容器是否越大越好？采用并联电容补偿，是由线路与负载的连接方式决定的：在低压线路上（1KV以下），因为用电设备大多数是电机类的，都是感性负载，又是并联在线路上，线路需要补偿的是感性无功，所以要用电容器并联补偿。
串联无法补偿。
电容器是无功元件，如果补偿过头，造成过补偿，线路中的容性无功功率过大，线路的功率因数一样会降低。
所以补偿要恰到好处（适量），不是越大越好。
实验九三相交流电路的研究三相负载星形或三角形连接，是根据绕组（如电动机）或用电器的额定电压连接的。
负载额定电压是220V的星形连接；额定电压是380V的三角形连接。
1、试分析三相星形联接不对称负载在无中线的情况下，当某相负载开路或短路时会出现什么情况？如果接上中线，情况又如何？三相星形联接不对称负载在无中线的情况下，当某相负载开路或短路时负载重的那相的电压就变低；如果接上中线，三相电压趋于平衡。
2、本次实验中为什么要通过三相调压器将380V的市电线电压降为220V的线电压使用？这是为了用电安全，因为实验台是金属做的，为了防止漏电，导致威胁到实验操作者的人身安全，也为了保护电路，使得电路作三相不对称负载时，不会因电压过大而烧坏电路，所以要通过三相调压器将380V的市电线电压降为220V的线电压使用。
实验1常用电子仪器的使用七、实验报告及思考题1．总结如何正确使用双踪示波器、函数发生器等仪器,用示波器读取被测信号电压值、周期（频率）的方法。
答：要正确使用示波器、函数发生器等仪器，必须要弄清楚这些仪器面板上的每个旋钮及按键的功能，按照正确的操作步骤进行操作．用示波器读取电压时，先要根据示波器的灵敏度，知道屏幕上Y轴方向每一格所代表的电压值，再数出波形在Y轴上所占的总格数h，按公式计算出电压的有效值。
用示波器读取被测信号的周期及频率时，先要根据示波器的扫描速率，知道屏幕上X轴方向每一格所代表的时间，再数出波形在X轴上一个周期所占的格数d，按公式T=d×ms/cm，，计算相应的周期和频率。
2.欲测量信号波形上任意两点间的电压应如何测量？答：先根据示波器的灵敏度，知道屏幕上Y轴方向每一格所代表的电压值，再数出任意两点间在垂直方向所占的格数，两者相乘即得所测电压。
3.被测信号参数与实验仪器技术指标之间有什么关系，如何根据实验要求选择仪器？答：被测信号参数应在所用仪器规定的指标范围内，应按照所测参量选择相应的仪器。
如示波器、函数发生器、直流或交流稳压电源、万用表、电压表、电流表等。
4.用示波器观察某信号波形时，要达到以下要求，应调节哪些旋纽？①波形清晰；②波形稳定；③改变所显示波形的周期数；④改变所显示波形的幅值。
答：①通过调节聚焦旋钮可使波形更清晰。
②通过配合调节电平、释抑旋钮可使波形稳定。
③调节扫描速度旋钮。
④调节灵敏度旋钮。
实验2基尔霍夫定律和叠加原理的验证七、实验报告要求及思考题1．说明基尔霍夫定律和叠加原理的正确性。
计算相对误差，并分析误差原因。
答：根据实验数据可得出结论：基尔霍夫定律和叠加原理是完全正确的。
实验中所得的误差的原因可能有以下几点：（1）实验所使用的电压表虽内阻很大，但不可能达到无穷大，电流表虽内阻很小，但不可能为零，所以会产生一定的误差。
（2）读数时的视差。
（3）实验中所使用的元器件的标称值和实际值的误差。
（4）仪器本身的误差。
（5）系统误差。
2．使用万用表测量电阻、直流电压、直流电流时，应注意些什么问题？答：用万用表测电阻时，应将电阻与电路独立，选用合适的量程，并进行调零，若不能调零，则说明电池不足，需更换足量的电池。
用万用表测直流电压时，万用表应并联在所测电压两端，并注意量程的选择以及所测电压的极性，若出现指针反偏时，应对调表笔，此时所测量的值应该为负。
用万用表测直流电流时，万用表应串联在所测支路当中，一定要注意电流的极性，若出现指针反偏时，应对调表笔，此时所测量的值应该为负。
3．实验时，如果电源（信号源）内阻不能忽略，应如何进行？答：实验时，若不忽略内阻，应该将电源接到电路当中再调所需要的值。
实验3戴维宁定理的研究七、实验报告要求及思考题1．说明戴维宁定理的正确性。
计算表3.1的相对误差，并分析误差原因。
答：根据实验数据可得出结论：戴维宁定理是完全正确的。
实验中所得的误差的原因可能有以下几点：（1）实验所使用的电压表虽内阻很大，但不可能达到无穷大，电流表虽内阻很小，但不可能为零，所以会产生一定的误差。
（2）读数时的视差。
（3）实验中所使用的元器件的标称值和实际值的误差。
（4）仪器本身的误差。
（5）系统误差。
2.对有源二端网络内阻Ro的测量是否还有其它方法，若有说明其中一种方法。
答：有，可以在断开电源的情况下直接用万用表测量有源二端网络的内阻Ro3．电压表、电流表的内阻分别是越大越好还是越小越好，为什么？答：电压表的内阻越大越好，以减小其上的电流，以保证a、b两端电压测量的准确性。
电流表的内阻越小越好，以减小其上的电压，以保证a、b支路电流测量的准确性。
实验4RLC串联交流电路的研究七、实验报告要求及思考题1．列表整理实验数据，通过实验总结串联交流电路的特点。
答：当XL<XC时，电路呈电容性，此时电容上的电压大于电感上的电压，且电流超前电压。
当XL>XC时，电路呈电感性，此时电感上的电压大于电容上的电压，且电压超前电流。
当XL＝XC时，电路发生串联谐振，电路呈电阻性，此时电感上的电压与电容上的电压近似相等，且大于输入电压。
电路中的电流最大，电压与电流同相位。
2．从表4.1~4.3中任取一组数据（感性、容性、电阻性），说明总电压与分电压的关系。
答：取f=11kHz时的数据：U=6V，UR=3.15V，ULr=13.06V，UC=8.09V，将以上数据代入公式＝5.88V，近似等于输入电压6V。
3．实验数据中部分电压大于电源电压，为什么？答：因为按实验中所给出的频率，XL及XC的值均大于电路中的总阻抗。
4．本实验中固定R、L、C参数，改变信号源的频率，可改变电路的性质。
还有其它改变电路性质的方法吗？答：也可固定频率，而改变电路中的参数(R、L、C)来改变电路的性质。
实验5感性负载与功率因数的提高七、实验报告要求及思考题1．根据表5.2所测数据和计算值，在坐标纸上作出I=f(C)及cos=f(C)两条曲线。
说明日光灯电路要提高功率因数，并联多大的电容器比较合理，电容量越大，是否越高？答：并联2.88uF的电容最合理，所得到的功率因数最大．由实验数据看到，并联最大电容4.7uF时所得的功率因数并不是最大的，所以可以得出，并不是电容量越大，功率因数越高．2．说明电容值的改变对负载的有功功率P、总电流I，日光灯支路电流IRL有何影响？答：电容值的改变并不会影响负载的有功功率及日光灯支路的电流．3．提高电路的功率因数为什么只采用并联电容法，而不采用串联法？答：因为串联电容虽然也可以提高功率因数，但它会使电路中的电流增大，从而增大日光灯的有功功率，可能会超过它的额定功率而使日光灯损坏．实验6三相交流电路七、实验报告要求及思考题1．根据实验数据分析：负载对称的星形及三角形联接时Ul与Up，Il与Ip之间的关系。
分析星形联接中线的作用。
按测量的数据计算三相功率。
答：负载对称的星形联接：，Il=Ip负载对称的三角形联接：Ul=Up，星形联接中线的作用就是使相电压对称，负载能够正常工作。
2．为什么不能在负载星形、负载三角形电路中短接负载？若短接，其后果如何？答：在负载星形四线制和负载三角形电路中，若短接负载，则相当于将相电压或线电压直接短接，必然会引起电流过大而烧坏保险管。
