单片机计时秒表程序设计[1]
单片机实验——秒表 (详细步骤)

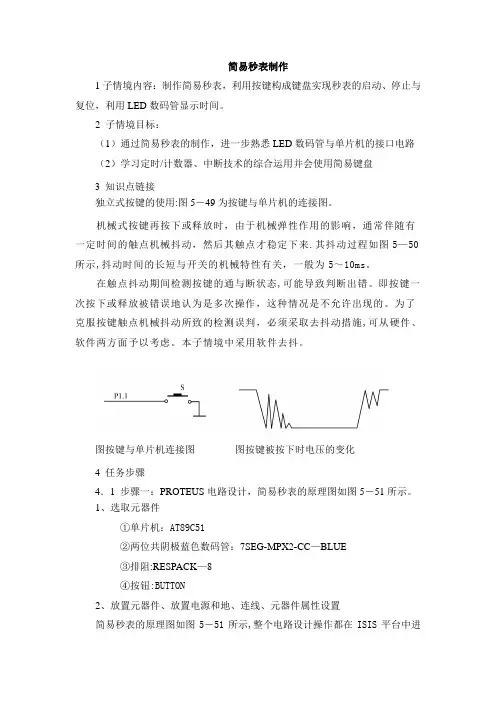

![单片机实验——秒表 (详细步骤)](https://img.taocdn.com/s3/m/d71493dd2f60ddccdb38a041.png)
简易秒表制作1子情境内容:制作简易秒表,利用按键构成键盘实现秒表的启动、停止与复位,利用LED数码管显示时间。
2 子情境目标:(1)通过简易秒表的制作,进一步熟悉LED数码管与单片机的接口电路(2)学习定时/计数器、中断技术的综合运用并会使用简易键盘3 知识点链接独立式按键的使用:图5-49为按键与单片机的连接图。
机械式按键再按下或释放时,由于机械弹性作用的影响,通常伴随有一定时间的触点机械抖动,然后其触点才稳定下来.其抖动过程如图5—50所示,抖动时间的长短与开关的机械特性有关,一般为5~10ms。
在触点抖动期间检测按键的通与断状态,可能导致判断出错。
即按键一次按下或释放被错误地认为是多次操作,这种情况是不允许出现的。
为了克服按键触点机械抖动所致的检测误判,必须采取去抖动措施,可从硬件、软件两方面予以考虑。
本子情境中采用软件去抖。
图按键与单片机连接图图按键被按下时电压的变化4 任务步骤4.1 步骤一:PROTEUS电路设计,简易秒表的原理图如图5-51所示。
1、选取元器件①单片机:AT89C51②两位共阴极蓝色数码管:7SEG-MPX2-CC—BLUE③排阻:RESPACK—8④按钮:BUTTON2、放置元器件、放置电源和地、连线、元器件属性设置简易秒表的原理图如图5-51所示,整个电路设计操作都在ISIS平台中进行。
与子情景3相似,故不详述。
图简易秒表的原理图4.2 步骤二:源程序设计与目标代码文件生成(1)程序流程图主程序图5-52 秒表流程图(2)源程序设计#include〈reg52.h>#define uint unsigned int#define uchar unsigned charsbit key1=P3^0;//定义”启动"按钮sbit key2=P3^1; //定义”停止”按钮sbit key3=P3^2;//定义”复位”按钮uchar temp,aa,shi,ge;uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//共阴极数码管编码void display(uchar shi,uchar ge);//声明显示子函数void delay(uint z); //声明延时子函数void init(); //声明初始化函数void main(){init(); //调用初始化子程序while(1){if(key1==0) //检测”启动”按钮是否按下{delay(10);//延时去抖动if(key1==0)//再次检测"启动"按钮是否按下{while(!key1);//松手检测,若按键没有释放,key1始终为0,那么!key1始终为1,程序就一直停在此while语句处TR0=1; //启动定时器开始工作}}if(key2==0)//检测”停止"按钮是否按下{delay(10); //延时去抖动if(key2==0) //再次检测”停止"按钮是否按下{while(!key2); //松手检测TR0=0;//关闭定时器}}if(key3==0)//检测"复位”按钮是否按下{delay(10);//延时去抖动if(key3==0)//再次检测”复位"按钮是否按下{while(!key3);//松手检测temp=0;//将变量temp的值清零shi=0;//将十位清零ge=0; //将个位清零TR0=0; //关闭定时器}}display(shi,ge);//调用显示子函数}}void delay(uint z)//延时子函数{uint x,y;for(x=z;x〉0;x——)for(y=110;y>0;y——);}void display(uchar shi,uchar ge) //显示子程序{P2=0xbf;P0=table[shi];delay(10);P2=0x7f;P0=table[ge];delay(10);//使用动态扫描的方法实现数码管显示}void init() //初始化子程序{temp=0;TMOD=0x01; //使用定时器T0的方式1TH0=(65536—50000)/256;TL0=(65536-50000)%256; //定时50ms中断一次EA=1;//中断总允许ET0=1;//允许定时器T0中断}void timer0()interrupt 1{TH0=(65536-50000)/256;//重新赋初值TL0=(65536—50000)%256;aa++;//中断一次变量aa的值加1if(aa==20)//中断20次后,定时时间为20*50ms=1000ms=1s,将变量temp的值加1{aa=0;temp++;if(temp==60)//秒表到达60s后回零{temp=0;}shi=temp%100/10;ge=temp%10; //分离个位和十位}}4.3 步骤三:PROTEUS仿真加载目标代码文件,双击编辑窗口的AT89C51器件,在弹出属性编辑对话框Program File一栏中单击打开按钮,出现文件浏览对话框,找到miaobiao。
单片机00.0~59.9秒表设计
![单片机00.0~59.9秒表设计](https://img.taocdn.com/s3/m/ca184bbf5fbfc77da369b16a.png)
目录1实验设计的目的和任务1.1 单片机秒表实验的概述1.2系统设计思路及描述1.3 系统设计任务和要求2软件与硬件设计2.1系统硬件方案设计2.2软件方案设计3 程序流程及实验效果3.1源程序及说明3.2原理图分析3.3实验效果1. 实验设计的目的和任务1.1单片机秒表实验的概述一、实验题目秒表系统设计——用STC89C52RC设计一个3位LED数码显示“秒表”,显示时间为00.0~59.9秒,每毫秒自动加一,每十毫秒自动加一秒。
二、增加功能增加一个“复位00.0”按键(即清零),一个“暂停”和“开始”按键,一个“复位60.0”按键(用来60秒倒计时),一个倒计时“逐渐自减”按键。
三,实验难点单片机电子秒表需要解决三个主要问题,一是有关单片机定时器(一个控制顺序计时,一个控制倒计时)的使用;二是如何实现LED的动态扫描显示;三是如何对键盘输入进行编程。
四、实验内容提要本实验利用单片机的定时器/计数器定时和记数的原理,结合集成电路芯片8051、LED 数码管以及实验板上的按键来设计计时器。
将软、硬件有机地结合起来,使得系统能够正确地进行计时,数码管能够正确地显示时间。
其中本实验设计了四个开关按键:其中key2按键按下去时开始计时,即秒表开始键(同时也用作暂停键),key1按键按下去时数码管清零,复位为“00.0”,key3按键按下去时数码管复位为“60.0”(用于倒计时),key4按键按下去则是数码管开始“逐渐自减”倒计时。
实验的意义1)通过本次课程设计加深对单片机课程的全面认识复习和掌握,对单片机课程的应用进一步的了解。
2)掌握定时器、外部中断的设置和编程原理。
3)通过此次课程设计能够将单片机软硬件结合起来,对程序进行编辑,校验。
4)该实验通过单片机的定时器/计数器定时和计数原理,设计简单的计时器系统,拥有正确的计时、暂停、清零,并同时可以用数码管显示,在现实生活中应用广泛,具有现实意义实验仪器集成电路芯片8051,七段数码管,51hei单片机开发板,MCS-51系列单片机微机仿真实验系统中的软件(Keil uvision2)1.2系统设计思路及描述该实验要求进行计时并在数码管上显示时间,则可利用MCS-51系列单片机的芯片AT89C52的P3.4,P3.5,P3.6,P3.7作为按键的入口;定时器T0作为每0.1秒减一的定时器;定时器T1作为每0.1秒加一的定时器。
实训1:单片机秒表设计
![实训1:单片机秒表设计](https://img.taocdn.com/s3/m/b919e03330b765ce0508763231126edb6f1a7603.png)
单片机秒表设计(论文)题目名称:单片机秒表设计专业班级:学号:学生姓名:指导教师:2011年 6月 15日一、单片机的功能单片机是一种集成在电路芯片,是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器 RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能(可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路)集成到一块硅片上构成的一个小而完善的计算机系统。
MCS-51系列单片机,其主要功能如下:·8位CPU·4kbytes 程序存储器(ROM)·128bytes的数据存储器(RAM)·32条I/O口线·111条指令,大部分为单字节指令·21个专用寄存器·2个可编程定时/计数器·5个中断源,2个优先级·一个全双工串行通信口·外部数据存储器寻址空间为64kB·逻辑操作位寻址功能·双列直插40PinDIP封装·单一+5V电源供电40个引脚按引脚功能大致可分为4个种类:电源、时钟、控制和I/O引脚。
⒈ 电源:⑴ VCC - 芯片电源,接+5V;⑵ VSS - 接地端;注:用万用表测试单片机引脚电压一般为0v或者5v,这是标准的TTL电平。
但有时候在单片机程序正在工作时候测试结果并不是这个值而是介于0v-5v之间,其实这是万用表的响应速度没这么快而已,在某一个瞬间单片机引脚电压仍保持在0v或者5v。
⒉ 时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。
⒊ 控制线:控制线共有4根,⑴ ALE/PR OG:地址锁存允许/片内EPROM编程脉冲① ALE功能:用来锁存P0口送出的低8位地址② PROG功能:片内有EPROM的芯片,在EPROM编程期间,此引脚输入编程脉冲。
⑵ PSEN:外ROM读选通信号。
⑶ RST/VPD:复位/备用电源。
单片机秒表设计程序及原理图
![单片机秒表设计程序及原理图](https://img.taocdn.com/s3/m/5d0efc9e51e79b896802267a.png)
单片机秒表系统设计引言:中国使用单片机的历史只有短短的30年,在初始的短短五年时间里发展极为迅速。
纵观我们现在生活的各个领域,从导弹的导航装置,到飞机上各种仪表的控制,从计算机的网络通讯与数据传输,到工业自动化过程的实时控制和数据处理,以及我们生活中广泛使用的各种智能IC卡、电子宠物等,这些都离不开单片机。
以前没有单片机时,这些东西也能做,但是只能使用复杂的模拟电路,然而这样做出来的产品不仅体积大,而且成本高,并且由于长期使用,元器件不断老化,控制的精度自然也会达不到标准。
在单片机产生后,我们就将控制这些东西变为智能化了,我们只需要在单片机外围接一点简单的接口电路,核心部分只是由人为的写入程序来完成。
这样产品的体积变小了,成本也降低了,长期使用也不会担心精度达不到了。
所以,它的魔力不仅是在现在,在将来将会有更多的人来接受它、使用它。
据统计,我国的单片机年容量已达3亿片,且每年以大约20%的速度增长,但相对于世界市场我国的占有率还不到1%。
特别是沿海地区的玩具厂等生产产品多数用到单片机,并不断地辐射向内地。
所以,学习单片机在我国是有着广阔前景的。
一、单片机秒表系统设计目的及内容1、利用单片机定时器/计数器中断设计秒表,从而实现秒、十分之一秒的计时。
2、综合运用所学的《单片机原理与应用》理论知识,通过实践加强对所学知识的理解,具备设计单片机应用系统的能力。
3、通过本次系统设计加深对单片机掌握定时器、外部中断的设置和编程原理的全面认识复习和掌握,对单片机实际的应用作进一步的了解。
4、通过本次系统设计,增强自己的动手能力。
认识单片机在日常生活中的应用的广泛性,实用性。
本系统利用单片机的定时器/计数器定时和记数的原理,通过采用proteus仿真软件来模拟实现。
模拟利用AT89C51单片机、LED数码管以及控件来控制秒表的计数以及计数的开启/暂停/继续与复位!其中有两个数码管用来显示数据,一个数码管显示秒(两位),另一个数码管显示十分之一秒,十分之一秒的数码管计数从0~9,满十进一后显示秒的数码管的数字加一,并且十分之一秒显示清零重新从零计数。
(完整版)基于51单片机的秒表设计1
![(完整版)基于51单片机的秒表设计1](https://img.taocdn.com/s3/m/1d133c7551e79b8969022654.png)
实训报告题目秒表系统的设计年级专业班级学号姓名地点日期目录一,目⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3 二,系硬件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 4 三,系件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 四,系与果⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 五,片机小⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13设计目标最近几年来跟着科学技术的发展,单片机的应用范围愈来愈广,也成为好多专业的必修课。
本文简单论述了鉴于单片机的秒表设计。
本设计的主要特色是计时精度达到 0.01 秒,能够用来为各样体育比赛计时等。
本设计的数字秒表采纳AT89才 51 单片机为主要器件,利用其准时器的原理,结LED数码管以及外面中止电路来设计计时器。
将软硬件联合起来,使得系统能实现 0~99.99 秒的计时,计时精度位 0.01 秒。
当按下一个键 1 时,开始显示数字,即计时开始,再按下键 2 时,暂停计时并显示方才的结果,这个时候假如再按键 1,则持续计时,也就是显示的数字包含方才的数据。
按下键 3 时,数据清零。
系统硬件设计1 、1整体方案的设计数字秒表拥有显示直观、读取方便、精度高等长处,在计时中宽泛应用。
本设计顶用单片机和数码管构成数字秒,力争构造简单。
设计中包含硬件电路的设计和系统程序的设计。
硬件电路主要有主控制器、控制按钮与显示电路构成。
主控制器采纳单片机AT89才 51,显示电路采纳四位共阴极数码管显示计不时间。
本设计利用 AT89才 51 单片机的准时器,使其能精准计时。
利用键盘上的独立按键实现开始计时和暂停以及清零。
P0口输出段码数据, P2.0~P2.2 连上译码器作为位选。
设计的基本要求是正确性。
计时器采纳 T0 中止实现,准时溢出中止周期为1ms,当溢出中止后向CPU 发出溢出中止恳求,每发出10 次中止恳求就对 10ms位(即最后一位)加一,达到 100 次就对 100ms位加一,以此类推,直到99.99s 为止。
单片机倒计时秒表课程设计报告书
![单片机倒计时秒表课程设计报告书](https://img.taocdn.com/s3/m/44299b9d02768e9950e73816.png)
课程设计说明书课程名称:单片机技术设计题目:倒计时数字秒表设计院系:学生:三学号: *********专业班级: ***********指导教师:四年月日课程设计任务书倒计时秒表摘要:本次课程设计以AT89S52单片机为核心设计一个倒计时数字秒表,计数初值为59并开始每秒自动减1,当按键1按下时记录当前时间值,当按键2按下时显示当前记录值,显示过之后再次按下按键1时秒表复位为59。
本设计硬件部分包括电源电路、复位电路、按键电路、振荡电路、数码管显示电路五部分电路,软件程序部分有定时中断程序、外部中断程序、显示子程序和延时子程序等。
软件Proteus画出原理图并进行仿真,依照仿真成功的原理图接线,在万能版上把个个器件焊接好从而实现预期的功能。
关键词:倒计时 AT89S52 74LS47 数码管目录1.设计背景 (5)1.1、设计课题的提出 (5)1.2、设计作用与意义 (5)2.设计方案 (6)2.1、可行方案选择 (6)2.2、可行方案比较 (6)3.方案实施 (7)3.1、硬件电路的实施 (7)3.2、软件程序的实施 (11)4.结果与结论 (13)4.1、Proteus仿真运行结果 (13)4.2、结论 (14)5.收获与致 (14)6.参考文献 (14)7.附件 (15)7.1、附件一(整体电路图) (15)7.1、附件二(元件清单图) (16)7.1、附件三(程序) (17)7.1、附件四(运行实物图) (22)1.1设计课题的提出计时器日常生活中随处可见,我们手上的电子表,手机上的时间显示等,这些利用数字电路实现的装置,与机械时钟相比具有更高的准确性与直观性,且无机械装置,具有更长的使用寿命。
其中重要的组成部分就是计数器模块,是单片机中常见的模块,以计时器为基础还可以设计更多对日常生活密切相关的设备,诸如定时报警、按时自动打铃、时间程序自动控制、定时广播、自动启闭路灯、定时开关烘箱、甚至各种定时电器的自动启用等,都是以计时器为基础的。
51单片机秒表程序设计
![51单片机秒表程序设计](https://img.taocdn.com/s3/m/bd127e1d4a35eefdc8d376eeaeaad1f3469311ad.png)
51单片机秒表程序设计1. 简介秒表是一种用于测量时间间隔的计时器,常见于体育比赛、实验室实验等场合。
本文将介绍如何使用51单片机设计一个简单的秒表程序。
2. 硬件准备•51单片机开发板•LCD液晶显示屏•按键开关•连接线3. 程序流程3.1 初始化设置1.设置LCD液晶显示屏为8位数据总线模式。
2.初始化LCD液晶显示屏。
3.设置按键开关为输入模式。
3.2 主程序循环1.显示初始界面,包括“00:00:00”表示计时器初始值。
2.等待用户按下开始/暂停按钮。
3.如果用户按下开始按钮,则开始计时,进入计时状态。
4.如果用户按下暂停按钮,则暂停计时,进入暂停状态。
5.在计时状态下,每隔1毫秒更新计时器的数值,并在LCD液晶显示屏上显示出来。
6.在暂停状态下,不更新计时器的数值,并保持显示当前数值。
3.3 计时器控制1.定义一个变量time用于存储当前的计时器数值,单位为毫秒。
2.定义一个变量running用于标记计时器的状态,0表示暂停,1表示运行。
3.定义一个变量start_time用于存储计时器开始的时间点。
4.定义一个变量pause_time用于存储计时器暂停的时间点。
5.在计时状态下,每隔1毫秒更新time的值为当前时间与start_time的差值,并将其转换为小时、分钟、秒的表示形式。
6.在暂停状态下,保持time的值不变。
3.4 按键检测1.检测按键开关是否被按下。
2.如果按键被按下,判断是开始/暂停按钮还是复位按钮。
3.如果是开始/暂停按钮,并且当前处于计时状态,则将计时状态设置为暂停状态,并记录暂停时间点为pause_time;如果当前处于暂停状态,则将计时状态设置为运行状态,并记录开始时间点为当前时间减去暂停时间的差值。
4.如果是复位按钮,则将计时器数值重置为0,并将计时状态设置为暂停。
4. 程序代码示例#include <reg51.h>// 定义LCD控制端口和数据端口sbit LCD_RS = P1^0;sbit LCD_RW = P1^1;sbit LCD_EN = P1^2;sbit LCD_D4 = P1^3;sbit LCD_D5 = P1^4;sbit LCD_D6 = P1^5;sbit LCD_D7 = P1^6;// 定义按键开关端口sbit START_PAUSE_BTN = P2^0;sbit RESET_BTN = P2^1;// 定义全局变量unsigned int time = 0; // 计时器数值,单位为毫秒bit running = 0; // 计时器状态,0表示暂停,1表示运行unsigned long start_time = 0; // 开始时间点unsigned long pause_time = 0; // 暂停时间点// 函数声明void delay(unsigned int ms);void lcd_init();void lcd_command(unsigned char cmd);void lcd_data(unsigned char dat);void lcd_string(unsigned char *str);void lcd_clear();void lcd_gotoxy(unsigned char x, unsigned char y);// 主函数void main() {// 初始化设置lcd_init();while (1) {// 显示初始界面lcd_clear();lcd_gotoxy(0, 0);lcd_string("00:00:00");// 等待用户按下开始/暂停按钮while (!START_PAUSE_BTN && !RESET_BTN);// 判断按钮类型并处理计时器状态if (START_PAUSE_BTN) {if (running) { // 当前处于计时状态,按下按钮将进入暂停状态 running = 0;pause_time = time;} else { // 当前处于暂停状态,按下按钮将进入计时状态running = 1;start_time = get_current_time() - pause_time;}} else if (RESET_BTN) { // 复位按钮按下,重置计时器time = 0;running = 0;}}}// 毫秒级延时函数void delay(unsigned int ms) {unsigned int i, j;for (i = ms; i > 0; i--) {for (j = 110; j > 0; j--);}}// LCD初始化函数void lcd_init() {lcd_command(0x38); // 设置8位数据总线模式lcd_command(0x0C); // 显示开,光标关闭lcd_command(0x06); // 光标右移,不移动显示器lcd_command(0x01); // 清屏}// 向LCD发送指令函数void lcd_command(unsigned char cmd) {LCD_RS = 0;LCD_RW = 0;LCD_EN = 1;LCD_D4 = cmd >> 4 & 1;LCD_D5 = cmd >> 5 & 1;LCD_D6 = cmd >> 6 & 1;LCD_D7 = cmd >> 7 & 1;delay(1);LCD_EN = 0;LCD_D4 = cmd >> 0 & 1;LCD_D5 = cmd >> 1 & 1;LCD_D6 = cmd >> 2 & 1;LCD_D7 = cmd >> 3 & 1;delay(1);LCD_EN = 0;}// 向LCD发送数据函数void lcd_data(unsigned char dat) { LCD_RS = 1;LCD_RW = 0;LCD_EN = 1;LCD_D4 = dat >> 4 & 1;LCD_D5 = dat >> 5 & 1;LCD_D6 = dat >> 6 & 1;LCD_D7 = dat >> 7 & 1;delay(1);LCD_EN = 0;LCD_D4 = dat >> 0 & 1;LCD_D5 = dat >> 1 & 1;LCD_D6 = dat >> 2 & 1;LCD_D7 = dat >> 3 & 1;delay(1);LCD_EN = 0;}// 向LCD发送字符串函数void lcd_string(unsigned char *str) {while (*str) {lcd_data(*str++);delay(5);}}// 清屏函数void lcd_clear() {lcd_command(0x01);}// 设置光标位置函数void lcd_gotoxy(unsigned char x, unsigned char y) {unsigned char addr;if (y == 0)addr = x | (0x80 + y);else if (y == 1)addr = x | (0xC0 + y);lcd_command(addr);}5. 总结本文介绍了使用51单片机设计一个简单的秒表程序。
单片机秒表系统课程设计
![单片机秒表系统课程设计](https://img.taocdn.com/s3/m/857e7bb6e109581b6bd97f19227916888486b9c4.png)
单片机秒表系统课程设计一、课程目标知识目标:1. 学生能理解单片机的基本原理,掌握单片机在秒表系统中的应用。
2. 学生能掌握计时器的原理,学会编写简单的计时器程序。
3. 学生了解并掌握秒表系统的硬件连接,能解释各个部分的作用及其相互关系。
技能目标:1. 学生能够运用所学知识,设计并搭建一个简单的单片机秒表系统。
2. 学生能够编写程序,实现对秒表的启动、停止、计时的基本功能。
3. 学生通过动手实践,提高解决问题的能力和团队合作能力。
情感态度价值观目标:1. 学生通过本课程的学习,培养对单片机及电子制作的兴趣,激发创新意识。
2. 学生在学习过程中,培养严谨的科学态度,养成良好的实验操作习惯。
3. 学生通过小组合作,学会分享、交流,培养团队协作精神。
本课程针对高中电子技术课程,结合学生年龄特点和认知水平,注重理论与实践相结合,旨在提高学生的动手实践能力和创新能力。
课程目标具体、可衡量,既关注学生对单片机知识的掌握,又注重技能的培养和情感态度价值观的引导,为后续教学设计和评估提供明确方向。
二、教学内容本课程教学内容主要包括以下几部分:1. 单片机基础知识:介绍单片机的原理、结构和功能,重点讲解51单片机的内部资源及其在秒表系统中的应用。
2. 硬件设计:讲解秒表系统所需硬件,包括单片机、时钟电路、按键、显示器等,分析各部分硬件的功能及相互关系。
3. 软件编程:学习单片机编程语言(C语言),掌握计时器编程方法,编写秒表的启动、停止、计时的程序。
4. 系统调试与优化:学习如何对秒表系统进行调试和优化,提高系统稳定性。
教学内容安排如下:1. 第一周:单片机基础知识学习,了解51单片机的内部资源。
2. 第二周:硬件设计,分析秒表系统各部分硬件功能及连接方法。
3. 第三周:软件编程,编写秒表程序,实现基本功能。
4. 第四周:系统调试与优化,提高系统性能。
本教学内容参考教材相关章节,结合课程目标,确保教学内容具有科学性、系统性和实践性。
单片机简易秒表课程设计
![单片机简易秒表课程设计](https://img.taocdn.com/s3/m/49f9bb4ba7c30c22590102020740be1e640ecc61.png)
智能家电:通过单片机控制家 电设备,实现远程控制和智能 调节
智能安防:通过单片机实现门 窗、烟雾、燃气等安全监测, 提高家居安全
智能照明:通过单片机控制灯 光亮度和色温,实现节能和舒 适
智能环境:通过单片机监测室 内温度、湿度、空气质量等,
实现智能调节和节能
智能健康:通过单片机监测人 体健康数据,实现健康预警和
控制秒表计时:通过单片机控制秒表开始、暂停、复位等操作 显示时间:单片机通过驱动LCD或LED显示屏显示时间 报警功能:单片机可以设置报警时间,当达到设定时间时发出声音或灯光报警 数据存储:单片机可以存储秒表的运行数据,方便查看和统计 接口扩展:单片机可以扩展其他功能,如无线通信、数据传输等
掌握单片机基础知识和基本操作 提高编程能力和逻辑思维能力 培养团队合作和沟通能力 提高解决问题的能力和创新能力
初始化:设置定时器、中断、显示等参 数
循环:循环读取定时器值,计算时间
判断:判断时间是否达到设定值,如果 达到则停止计时
显示:将计时结果显示在屏幕上
处理中断:处理定时器中断,更新计时 值
结束:结束程序,关闭定时器、中断等 资源
驱动程序功能:控制显示模块的显示状态 驱动程序结构:包括初始化、显示、清除等函数 驱动程序实现:通过调用单片机的I/O接口实现显示模块的控制 驱动程序优化:考虑显示模块的刷新频率和功耗,进行优化设计
优化算法:采用更高效的 算法,提高计算速度
减少延迟:优化程序结构, 减少不必要的延迟
增加缓存:增加缓存大小, 提高数据读取速度
优化硬件:选择更高性能 的硬件,提高整体性能
PART SIX
运动计时:用于 跑步、游泳等运 动项目的计时
烹饪计时:用于烹 饪过程中的计时, 如煮饭、炖汤等
单片机秒表设计实验报告(1)
![单片机秒表设计实验报告(1)](https://img.taocdn.com/s3/m/c66e57de76eeaeaad1f330a5.png)
本科学生设计性实验报告学号姓名学院物理与电子专业、班级实验课程名称简易秒表设计教师及职称开课学期2013 至2014 学年下学期填报时间2014 年 6 月 5 日云南师范大学教务处编印摘要:单片机控制秒表是集于单片机技术、模拟电子技术、数字技术为一体的机电一体化高科技产品,具有功耗低,安全性高,使用方便等优点。
本次设计内容为以 89C51 单片机为核心的秒表,它采用键盘输入,单片机技术控制。
设计内容以硬件电路设计,软件设计和PCB 板制作三部分来设计。
利用单片机的定时器/计数器定时和计数的原理,用集成电路芯片、LED 数码管以及按键来设计计时器。
将软、硬件有机地结合起来,使他拥有正确的计时、暂停、清零、并同时可以用数码管显示,在现实生中应用广泛。
共阳极,共阴极数码管的字符码表2 程序设计此次选用C51来编程,首先要有初始化程序,通过初始化程序,将对主程序所用到的变量、常量以及各个参数和所调用的子函数定义,其次还有显示程序、按键扫描及处理程序、时钟程序。
//返回值:无void delay(unsigned char i) //延时函数,无符号字符型变量i为形式参数{unsigned char j,k; //定义无符号字符型变量j和kfor(k=0;k<i;k++) //双重for循环语句实现软件延时for(j=0;j<255;j++);}3.仿真图如下4.实验设备及材料(1)装有keil软件、下载软件和Proteus仿真软件的电脑一台。
(2)单片机开发板一块。
5.实验方法步骤及注意事项(1)根据题目要求画出流程图,对实验有总体概念;(2)程序的设计;(3)通过仿真图来测试、修改、优化程序;(4)设计电路板,做出实物图;(5)总结分析实验过程中出现的问题,在以后的实验中该如何避免类似的问题在发生,该实验还有那些可以优化的地方。
6.参考文献[1]王东锋陈园园郭向阳,单片机C语言应用100例,电子工业出版社[2]胡汉才.单片机及其接口技术.北京:清华大学出版社,2000。
51单片机秒表课程设计
![51单片机秒表课程设计](https://img.taocdn.com/s3/m/c0168a41a9114431b90d6c85ec3a87c240288a27.png)
51单片机秒表课程设计一、课程目标知识目标:1. 学生能理解51单片机的基本原理,掌握其编程方法。
2. 学生能掌握秒表功能的基本组成部分,如计时、暂停、复位等。
3. 学生能理解并应用中断、定时器等51单片机的相关知识。
技能目标:1. 学生能运用C语言编写51单片机程序,实现秒表功能。
2. 学生能通过实验操作,调试并优化程序,解决实际问题。
3. 学生能熟练使用相关开发工具和调试设备,如编译器、仿真器等。
情感态度价值观目标:1. 学生培养对单片机编程的兴趣,激发创新意识和实践欲望。
2. 学生培养良好的团队合作意识,学会互相交流、协作解决问题。
3. 学生培养严谨的科学态度,注重实验数据的真实性,勇于面对和克服困难。
课程性质:本课程为实践性课程,以项目为导向,结合理论知识与实际操作,培养学生的动手能力和编程思维。
学生特点:学生具备一定的电子基础和编程基础,对51单片机有一定了解,但对中断、定时器等高级功能尚不熟悉。
教学要求:教师需引导学生运用已学知识,通过实际操作,逐步掌握51单片机的编程和应用。
在教学过程中,注重培养学生的实际操作能力、问题解决能力和团队协作能力。
课程目标的设定旨在使学生在完成本项目后,能够独立设计并实现简单的单片机应用系统。
二、教学内容1. 理论知识:- 51单片机结构及工作原理- C语言编程基础:数据类型、运算符、控制语句等- 中断和定时器的原理与应用- 键盘输入与数码管显示原理2. 实践操作:- 使用Keil软件编写和编译程序- 使用STC89C52RC单片机进行程序下载和调试- 设计并实现秒表功能,包括计时、暂停、复位等3. 教学大纲:- 第一周:回顾51单片机基本原理,学习C语言编程基础- 第二周:学习中断和定时器知识,分析秒表功能需求- 第三周:设计程序框架,编写中断处理程序和定时器程序- 第四周:编写键盘输入和数码管显示程序,实现秒表功能- 第五周:项目调试、优化和展示4. 教材章节及内容:- 第一章:51单片机概述,了解单片机的发展及其应用- 第二章:C语言编程基础,掌握基本语法和数据类型- 第三章:中断和定时器,学习中断处理和定时器编程方法- 第四章:输入输出接口,学习键盘输入和数码管显示技术教学内容的选择和组织旨在保证学生能够系统地掌握51单片机编程及应用,注重理论与实践相结合,培养学生的实际操作能力。
单片机课程设计倒计时秒表
![单片机课程设计倒计时秒表](https://img.taocdn.com/s3/m/7a863ecee87101f69f319588.png)
单片机课程设计倒计时秒表-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN一、设计目的此次设计是我们更进一步了解基本电路的设计流程,提高自己的设计理念,丰富自己的理论知识,巩固所学知识,使自己的动手动脑能力有更进一步提高,为自己今后的学习和工作打好基础,为自己的专业技能打好基础。
通过解决实际问题,巩固和加深“单片机原理与应用”课程中所学的理论知识和实验能力,基本掌握单片机应用电路的一般设计方法提高电子电路的设计和实验能力,加深对单片机软硬知识的理解,获得初步的应用经验以后从事生产和科研工作打下一定的基础。
本次设计注重对单片机工作原理以及键盘控制及显示原理的理解,以便今后自己在单片机领域的学习和开发打下基础,提高自己的动手能力和设计能力,培养创新能力,丰富自己的理论知识,做到理论和实践相结合。
本次设计的重要意义还在于对单片机的内部结构和工作状态做更进一步的了解,同时还对单片机的接口技术,中断技术,存储方式和控制方式作更深层次的了解。
掌握单片机应用系统的软硬件设计过程、方法及实现,强化单片机应用电路的设计与分析能力。
提高学生在单片机应用方面的实践技能和科学作风;培育学生综合运用理论知识解决问题的能力,实现理论结合实际,学以至用的原则。
用所学的知识和自身课外的拓展学习加深对专业课的理解和学习;锻炼综合运用电路设计及相关电子仪器、单片机软硬件结合的理论,结合生产实际分析和解决工作工程实际问题的能力,加固、加深和扩展有关电子类,汇编语言,相关电子电路和仿真软件方面的知识和能力。
通过本次课程设计,应加强培养如下能力:(1)加强自身独立的动手能力和思考解决问题的能力,提高创造能力;(2)学会使用软件Proteus画原理图和仿真调试。
(3)学会基本焊接电路板的技能通过本次课程设计加深对单片机课程的全面认识复习和掌握,对单片机课程的应用进一步的了解。
二、设计要求1、可以以实现正常秒表的所有功能,包括启动、暂停、复位等;2、可以自由设定倒计时时间(10s、20s、30s···),并进行倒计时;3、显示方式自选;4、任选一款51单片机;5、扩展功能:在秒表的基础上增加时钟功能,倒计时完成时加入报警单元,如声音、灯光等。
单片机计时秒表程序方案设计书[1]
![单片机计时秒表程序方案设计书[1]](https://img.taocdn.com/s3/m/88445d7e2e3f5727a5e962a1.png)
pic单片机计时秒表程序设计(时钟显示范围00.00~99.99秒,分辨度为0.01秒)作者:来源:本站原创点击数:1676 更新时间:2008年07月12日//此程序实现计时秒表功能,时钟显示范围00.00~99.99秒,分辨度:0.01秒#include "p18f458.h"unsigned char s[4]。
//定义0.01 秒、0.1 秒、1秒、10秒计时器unsigned char k,data,sreg。
unsigned int i。
const table[11]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0XD8,0x80,0x90}。
//不带小数点的显示段码表const table0[10]={0X40,0X79,0X24,0X30,0X19,0X12,0X02,0X78,0X00,0X1 0}。
//带小数点的显示段码表void clkint(void)。
//TMR0初始化子程序void tmint(){T0CON=0XCF。
//设定TMR0L工作于8位定时器方式//内部时钟,TMR0不用分频INTCON=0X20。
//总中断禁止,TMR0中断允许,清除TMR0的中断标志INTCON2bits.TMR0IP=1。
//TMR0中断高优先级RCONbits.IPEN=1。
//使能中断优先级}//系统其它部分初始化子程序void initial(){TRISA=0x00。
//A口设置为输出TRISB=0XF0。
//RB1输出,RB4输入TRISC=0x00。
//SDO引脚为输出,SCK引脚为输出TRISE=0x00。
//E口设置为输出SSPCON1=0x30。
//SSPEN=1。
CKP=1,FOSC/4 SSPSTA T=0xC0。
//时钟下降沿发送数据PIR1=0。
//清除SSPIF标志data=0X00。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
pic单片机计时秒表程序设计(时钟显示范围00.00~99.99秒,分辨度为0.01秒)作者:来源:本站原创点击数:1676 更新时间:2008年07月12日//此程序实现计时秒表功能,时钟显示范围00.00~99.99秒,分辨度:0.01秒#include "p18f458.h"unsigned char s[4]; //定义0.01 秒、0.1 秒、1秒、10秒计时器unsigned char k,data,sreg;unsigned int i;const table[11]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0XD8,0x80,0x90};//不带小数点的显示段码表const table0[10]={0X40,0X79,0X24,0X30,0X19,0X12,0X02,0X78,0X00,0X10};//带小数点的显示段码表void clkint(void);//TMR0初始化子程序void tmint(){T0CON=0XCF; //设定TMR0L工作于8位定时器方式//内部时钟,TMR0不用分频INTCON=0X20; //总中断禁止,TMR0中断允许,清除TMR0的中断标志INTCON2bits.TMR0IP=1; //TMR0中断高优先级RCONbits.IPEN=1; //使能中断优先级}//系统其它部分初始化子程序void initial(){TRISA=0x00; //A口设置为输出TRISB=0XF0; //RB1输出,RB4输入TRISC=0x00; //SDO引脚为输出,SCK引脚为输出TRISE=0x00; //E口设置为输出SSPCON1=0x30; //SSPEN=1;CKP=1,FOSC/4 SSPSTAT=0xC0; //时钟下降沿发送数据PIR1=0; //清除SSPIF标志data=0X00; //待显示的寄存器赋初值PORTBbits.RB1=0;PORTAbits.RA3=0;PORTE=0; //将K1,K2,K3,K4四条列线置0 }//SPI传输数据子程序void SPILED(char data){SSPBUF=data; //启动发送do{;}while(PIR1bits.SSPIF==0);PIR1bits.SSPIF=0;}//显示子程序,显示4位数void dispaly(){PORTAbits.RA5=0; //准备锁存for(k=0;k<4;k++){data=s[k];if(k==2) data=table0[data]; //个位需要显示小数点else data=table[data];SPILED(data); //发送显示段码}for(k=0;k<4;k++){data=0xFF;SPILED(data); //连续发送4个DA RK,使显示好看一些}PORTAbits.RA5=1; //最后给锁存信号,代表显示任务完成}//软件延时子程序void DELA Y(){for(i = 3553; --i ;)continue;}//键扫描子程序void KEYSCAN(){while(1){dispaly(); //调用一次显示子程序while(PORTBbits.RB4==0){DELA Y(); //若有键按下,则软件延时break;}if (PORTBbits.RB4==0) break; //若还有键按下,则终止循环扫描,返回}}//等键松开子程序void keyrelax(){while(1){dispaly(); //调用一次显示子程序if (PORTBbits.RB4==1) break; //为防止按键过于灵敏,每次等键松开才返回}}/*高优先级中断向量*/#pragma code InterruptVectorHigh=0x08void InterruptVectorHigh (void){_asmgoto clkint //跳到中断程序_endasm}//中断服务程序#pragma code#pragma interrupt clkintvoid clkint(){TMR0=0X13; //对TMR0写入一个调整值。
