555时基电路及其应用实验报告

555时基电路及其应用实验报告一、导言555时基电路是一种常用的集成电路，广泛应用于各种电子设备中。

本实验旨在通过对555时基电路的实验搭建和应用实验，探索其工作原理和应用特点。

二、实验设备和材料1. 555时基电路芯片2. 电阻、电容和电感元件3. 电源、示波器和信号发生器等实验仪器4. 连接线等实验辅助材料三、实验步骤1. 555时基电路搭建实验根据555时基电路的原理图，将实验设备和材料连接起来。

按照标准的接线顺序，将电源、电阻、电容和555芯片等元件逐一连接。

注意检查接线是否正确，以确保电路能够正常工作。

2. 555时基电路测试接下来，将示波器连接到555芯片的输出引脚上，调节示波器的参数，观察波形的变化。

通过改变电阻和电容的数值，可以调节输出波形的频率和占空比。

记录下不同参数下的波形特征，并进行分析和比较。

3. 555时基电路应用实验在实验中，可以将555时基电路应用于脉冲发生器、定时器、频率计等实际电子电路中。

通过改变电路的连接方式和参数设置，可以实现不同的应用功能。

例如，可以将555时基电路连接到脉冲发生器电路中，生成稳定的脉冲信号；也可以将555时基电路作为定时器，控制电路的工作时间。

四、实验结果与分析1. 555时基电路工作特点通过实验观察，我们发现555时基电路可以产生稳定的方波信号。

在输入电压为5V的情况下，根据电路参数的不同设置，可以得到不同频率和占空比的输出波形。

通过改变电阻和电容的数值，可以调节频率的范围。

而通过改变电路的连接方式，如添加电感元件，可以实现更丰富的波形变化。

2. 555时基电路的应用实验结果通过将555时基电路应用于脉冲发生器和定时器电路中，我们成功实现了不同功能的电路设计。

脉冲发生器可以产生稳定的脉冲信号，其频率和占空比可以通过调节电路参数来控制。

定时器电路可以在预设的时间段内控制其他电路的工作状态。

五、实验结论通过本次实验，我们了解了555时基电路的工作原理和应用特点。

时基电路及其应用实验报告

时基电路及其应用实验报告一、实验目的本次实验旨在深入了解时基电路的工作原理、特性以及其在实际应用中的多种功能。

通过实验操作和数据分析，掌握时基电路的使用方法，培养实际动手能力和电路分析能力。

二、实验原理1、时基电路概述时基电路是一种能够产生精确时间间隔的集成电路，最常见的时基电路是 555 定时器。

它由分压器、比较器、RS 触发器和输出级等部分组成。

2、 555 定时器的工作原理555 定时器的工作电压范围较宽，在 45V 18V 之间。

其内部的两个比较器将电源电压进行分压，分别与外部输入的控制电压进行比较，从而决定 RS 触发器的状态，进而控制输出端的电平。

3、时基电路的基本工作模式单稳态模式：在触发信号作用下，输出一个固定宽度的脉冲。

多谐振荡器模式：产生一定频率的方波信号。

施密特触发器模式：对输入信号进行整形和变换。

三、实验器材1、 555 定时器芯片2、电阻、电容若干3、示波器4、电源5、面包板6、导线若干四、实验步骤1、单稳态电路实验按照电路图在面包板上搭建单稳态电路，选择合适的电阻和电容值。

给触发端施加一个触发信号，用示波器观察输出端的脉冲宽度。

改变电阻或电容的值，观察脉冲宽度的变化，并记录相关数据。

2、多谐振荡器实验搭建多谐振荡器电路，选择合适的电阻和电容值。

用示波器观察输出端的方波信号，测量其频率和占空比。

调整电阻或电容的值，研究频率和占空比的变化规律。

3、施密特触发器实验构建施密特触发器电路，输入不同幅度和形状的信号。

用示波器观察输入和输出信号的波形，分析施密特触发器的整形效果。

五、实验数据及分析1、单稳态电路当电阻 R ＝10kΩ，电容 C ＝01μF 时，触发后输出脉冲宽度约为11ms。

增大电阻值，脉冲宽度增加；减小电容值，脉冲宽度减小。

2、多谐振荡器R1 ＝10kΩ，R2 ＝100kΩ，C ＝001μF 时，输出方波频率约为5kHz。

增大电容值，频率降低；改变电阻比值，频率和占空比均发生变化。

555时基电路及其应用实验报告总结

555时基电路及其应用实验报告总结引言555时基电路是一种广泛应用于电子系统中的定时器电路，其简单可靠的特点使得其成为电子工程师们经常使用的电路之一。

在本次实验中，我们将学习555时基电路的基本原理和应用，并利用实验的方法来进一步了解其特性和应用。

实验目的1. 了解555时基电路的基本原理和特点；2. 学习555时基电路的应用；3. 掌握555时基电路的实际电路设计和调试能力。

实验原理555时基电路是一种基于电容充放电周期的定时器电路，由控制电压，比较电压和输出电压三个部分组成。

在充电过程中，电容通过R1和R2两个电阻器来充电，当电容电压达到比较电压时，输出从高电平变为低电平，此时电容通过R2和输出端的电阻放电。

当电容电压低于比较电压时，输出从低电平变为高电平，电容重新开始充电，这样就形成了一个基于电容充放电周期的定时器电路。

实验材料1. 555时基电路芯片2. 电阻器3. 电容器4. LED灯5. 面包板等实验工具实验步骤1. 将555时基电路芯片插入面包板上；2. 连接电阻器和电容器，并将它们与555时基电路芯片的引脚相连；3. 将LED灯连接到555时基电路芯片的输出端；4. 通过调节电阻器和电容器来改变555时基电路的输出频率和占空比。

实验结果通过实验，我们成功地设计和调试了一个基于555时基电路的LED 闪烁电路，其输出频率和占空比可以通过调节电阻器和电容器来进行调整。

此外，我们还完成了一些其他应用的实验，例如555时基脉冲发生器，555时基呼吸灯等。

结论本次实验通过学习555时基电路的基本原理和应用，掌握了555时基电路的实际电路设计和调试能力。

我们成功地设计和调试了一个基于555时基电路的LED闪烁电路，并完成了其他应用实验。

555时基电路的优点在于其简单可靠，广泛应用于电子系统中，为电子工程师们提供了强大的工具。

555时基集成电路原理及应用

555时基集成电路原理及应用1 555时基电路的特点555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。

但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。

此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。

由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子产品中，555集成电路内部有几十个元器件，有分压器、比较器、基本R-S触发器、放电管以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体，如图1所示。

555集成电路是8脚封装，双列直插型，如图2(A)所示，按输入输出的排列可看成如图2(B)所示。

其中6脚称阈值端(TH)，是上比较器的输入；2脚称触发端(TR)，是下比较器的输入；3脚是输出端(Vo)，它有O和1两种状态，由输入端所加的电平决定；7脚是放电端(DIS)，它是内部放电管的输出，有悬空和接地两种状态，也是由输入端的状态决定；4脚是复位端(MR)，加上低电平时可使输出为低电平；5脚是控制电压端(Vc),可用它改变上下触发电平值；8脚是电源端，1脚是地端。

图2 555集成电路封装图我们也可以把555电路等效成一个带放电开关的R-S触发器，如图3(A)所示，这个特殊的触发器有两个输入端：阈值端(TH)可看成是置零端R，要求高电平，触发端(TR)可看成是置位端S，要求低电平，有一个输出端Vo，Vo可等效成触发器的Q端，放电端(DIS)可看成是由内部放电开关控制的一个接点，由触发器的Q端控制：Q=1时DIS端接地，Q=0时DIS端悬空。

另外还有复位端MR，控制电压端Vc，电源端VDD和地端GND。

这个特殊的触发器有两个特点：(1)两个输入端的触发电平要求一高一低，置零端R即阈值端(TH)要求高电平，而置位端s即触发端(TR)则要求低电乎;(2)两个输入端的触发电平使输出发生翻转的阈值电压值也不同，当V c端不接控制电压时，对TH(R)端来讲，>2/3VDD是高电平1,<2/3VDD是低电平0：而对TR(S)端来讲，>1/3VDD是高电平1，<1/3VDD是低电平0。

电子技术实验报告8—555定时器及其应用

学生实验报告系别电子信息学院课程名称电子技术实验班级10通信A班实验名称实验八 555定时器及其应用姓名葛楚雄实验时间2012年5月30日学号20指导教师文毅报告内容一、实验目的和任务1.熟悉555型集成时基电路的电路结构、工作原理及其特点。

2.掌握555型集成时基电路的基本应用。

二、实验原理介绍555集成时基电路称为集成定时器，是一种数字、模拟混合型的中规模集成电路，其应用十分广泛。

该电路使用灵活、方便，只需外接少量的阻容元件就可以构成单稳、多谐和施密特触发器，因而广泛用于信号的产生、变换、控制与检测。

它的内部电压标准使用了三个5K的电阻，故取名555电路。

其电路类型有双极型和CMOS型两大类，两者的工作原理和结构相似。

几乎所有的双极型产品型号最后的三位数码都是555或556；所有的CMOS产品型号最后四位数码都是7555或7556，两者的逻辑功能和引脚排列完全相同，易于互换。

555和7555是单定时器，556和7556是双定时器。

双极型的电压是+5V～+15V，最大负载电流可达200mA，CMOS型的电源电压是+3V～+18V,最大负载电流在4mA以下。

1、555电路的工作原理555电路的内部电路方框图如图20-1所示。

它含有两个电压比较器，一个基本RS触发器，一个放电开关Td，比较器的参考电压由三只5KΩ的电阻器构成分压，它们分别使低电平比较器Vr1反相输入端和高电平比较器Vr2的同相输入端的参考电平为2/3VCC和1/3VCC。

Vr1和Vr2的输出端控制RS触发器状态和放电管开关状态。

当输入信号输入并超过2/3VCC时，触发器复位，555的输出端3脚输出低电平，同时放电，开关管导通；当输入信号自2脚输入并低于1/3VCC时，触发器置位，555的3脚输出高电平，同时充电，开关管截止。

R是异步置零端，当其为0时，555输出低电平。

平时该端开路或接VCC。

Vro是控制电压端（5脚），D平时输出2/3VCC作为比较器Vr1的参考电平，当5脚外接一个输入电压，即改变了比较器的参考电平，从而实现对输出的另一种控制，在不接外加电压时，通常接一个的电容器到地，起滤波作用，以消除外来的干扰，以确保参考电平的稳定。

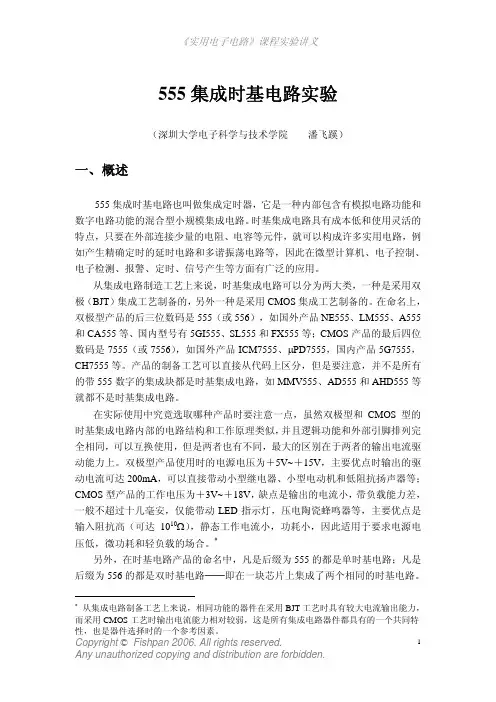

555集成时基电路实验

=
2 3
VCC
，
U
TR
< VTR
= 1VCC ，则 RS 3
触发器
置位， Q = 1， Q = 0 ，输出端（OUT）为高电平，放电开关 T 截止不导通。
5、最后的一种状态要特别加以注意，当 RD = 1 时，若UTH
> VTH
=
2 VCC ， 3
U TR
< VTR
=
1VCC ，则 3
RS
触发器违背了约束条件，其输出即不是“0”，也不
二、实验内容和目的
本实验的内容是用 555 时基集成电路制作一些典型和常用的实际电路，目的是了解和掌握 555 时基电路的基本电路结构，工作原理，同时对所学电路知识进行复习和巩固。实验中重点要求复习《模拟电路》课程中学习过的“非正弦波发生器”的工作原理，然后对比 555 时基集成电路构成的无稳态多谐振荡器的工作原理，以加深对所学知识的理解。另外，了解一些 555 电路的扩展运用知识。
Copyright © Fishpan 2006. All rights reserved.
3
Any unauthorized copying and distribution are forbidden.
《实用电子电路》课程实验讲义
因此 555 电路的输出端口（OUT）的状态从逻辑上讲，应该是和 RS 触发器的 Q 端完全等效的。
5．放电电路。
晶体管 T 和一只电阻就构成了放电回路，其中晶体管 T 的作用就是“开关”，它必须工作在“饱和区”和“截止区”之间。晶体管的基极连接在 RS 触发器的 Q 端，当 555 电路输出为低电平时（相当于 RS 触发器的 0 状态），Q = 0 ，Q = 1，晶体管饱和导通，其集电极和发射极之间可以看成为短路；当 555 电路输出为高电平时（相当于 RS 触发器的 1 状态），Q = 1，Q = 0 ，晶体管处于截止区，其集电极和发射极之间可以看成为开路。在实际电路中，DIS 端（晶体管 T 的集电极）通常是和外部电容相连接，为外接电容提供一个快速放电的通路，故晶体管 T 又称为“放电开关”。

555时基电路实验报告

555时基电路实验报告实验七555时基电路的应用实验七555时基电路的应用一、实验目的1．掌握555时基电路的结构和工作原理，学会对此芯片的正确使用；2．学会分析和测试用555时基电路构成的单稳态触发器、多谐振荡器。

二、实验仪器1．双踪示波器2．数字万用表3．数字学习机三、预习要求1．复习555时基电路的功能及参数；2．复习多谐振荡电路及单稳态触发器电路的功能；3．熟悉555时基电路构成的多谐振荡电路及单稳态触发器电路；4．复习单稳态触发器的脉冲宽度Tw、多谐振荡器振荡周期T、振荡频率fo和占空比D的估算公式。

四、实验内容及要求1．由555构成的单稳态触发器，实验电路如图7．1所示。

其中，RP=10K，C=0.047uF。

图7．1 单稳态触发器（1）在单稳态触发器的输入端接入频率f＝25KHz的连续脉冲信号Ui，用双踪示波器观察输出信号Uo、Uc及Ui 的波形并记录之，注意对应关系。

（2）调节电位器，改变Rp的阻值，观察输出电压Uo和电容上电压Uc的波形变化情况及对脉冲宽度Tw的影响，并做好记录。

2．由555构成的多谐振荡器实验电路如图7．2所示。

其中，R1=1K，R2=3.3K，C=0.022uF。

图7．2 多谐振荡器（1）用示波器观察输出电压Uo和电容上电压Uc的波形并绘出；（2）改变更换R、C的数值，观察输出波形的变化情况，R、C变化对脉冲宽度Tw、振荡周期T、振荡频率fo和占空比D的影响。

*3．如图7．3所示电路是救护车扬声器发声电路。

在图中给定的电路参数下，试完成图7．3 救护车扬声器发声模拟电路（1）估算扬声器发声的高、低音的持续时间；（2）试验该电路；（3）将右侧555的4脚断开，然后接电源正极，5脚断开后接左侧555的输出端，重新试验电路。

五、实验报告1．整理所纪录的各实验有关波形,并进行定性分析；2．总结电路参数对单稳态触发器和多谐振荡器的影响。

天津工业大学实验九 555时基电路及其应用

实验九 555时基电路及其应用一、实验目的1. 熟悉555集成时基电路的电路结构、工作原理及其特点。

2. 掌握555集成时基电路的典型应用。

二、实验原理集成定时器是一种模拟、数字混合型的中规模集成电路，在波形产生、整形、变换、定时及控制系统中有着十分广泛的应用。

只要外接适当的电阻电容等元件，可方便地构成单稳态触发器、多谐振荡器和施密特触发器等脉冲产生或波形变换电路,由于内部电压标准使用了三个5k 电阻，故取名555电路。

定时器有双极型和CMOS 两大类，其结构和工作原理基本相似。

通常双极型定时器具有较大的驱动能力，而CMOS 定时器则具有功耗低，输入阻抗高等优点。

几乎所有的双极型产品型号最后的三位数码都是555和556；所有的CMOS 产品型号最后四位数码都是7555和7556，二者的逻辑功能和引脚排列完全相同，易于互换。

双极型集成时基电路的电源电压为U CC =+5V~+15V ，输出的最大电流可达200mA ；CMOS 型的集成时基电路电源电压为U CC =+3V~+18V 。

555的内部电路框图如图9-1所示，从图中可见，它含有两个高精度电压比较器A 1、A 2，一个基本RS 触发器G 1、G 2及放电晶体管T D 。

比较器的参考电压由三只5kΩ的电阻的分压提供，它们分别使比较器A 1的同相输入端和A 2的反相输入端的电位分别为31U CC 和32U CC ，如果在引脚5外加控制电压，就可以方便的改变两个比较器的比较电平，若控制电压端5不用时需在该端与地之间接入约0.01μF 的电容,以清除外接干扰，保证参考电压稳定值。

比较器的状态决定了基本RS 触发器的输出，基本RS 触发器的输出一路作为整个电路的输出，另一路控制晶体管T D 的导通与截止，T D 导通时给接在7脚的电容提供放电通路。

这就很方便地构成从微秒到数十分钟的延时电路。

集成定时器的典型应用 1．单稳态触发器单稳态触发器在外来脉冲作用下，能够输出一定幅度与宽度的脉冲，输出脉冲的宽度就是暂稳态的持续时间t W 。
