2020年供用电技术考试试题及答案
供用电技术工种考题
湖北省中级职业技能鉴定理论试卷《供用电技术》A卷一、选择题（单选题，每小题1分，共20分）1但不能承受线路方向导线张力的电杆叫做————杆。
A、耐张B、直线C、转角D、分支2、在配电线路中上层横担的中心距杆顶部距离与导线排列方式有关，当水平排列时采用————米。
A、0.2B、0.3C、0.4D、0.63、在配电线路最上层横担的中心距杆顶部距离与导线排列方式有关，当采用等腰三角形排列时采用————米。
A、0.3B、0.45C、0.6D、0.754、根据电压等级的高低，10KV配电网属于————电网。
A、超高压B、高压C、中压D、低压5、杆塔是用以架设导线的构件，在配电线路中常用的是————。
A、铁塔B、水泥杆C、钢管塔D、木杆6、配电变压器安装要求————的接地形式。
A、变压器中性点单独接地B、中性点和外壳一齐接地C、中性点和避雷器一齐接地D、中性点、外壳、避雷器接入同一个接地体中。
7、火力发电厂能量的转换过程是————。
A、化学能—热能—机械能—电能B、热能—化学能—机械能—电能C、机械能—热能—化学能—电能D、化学能—机械能—热能—电能8、中容量火力发电厂的装机总容量为————。
A、100MWB、100~250MWC、250~1000MWD、1000MW以上9、三峡水电站属于————。
A、坝后式水电厂B、引水式水电厂C、河床式水电厂D、混合式水电厂10、在配电装置中代表A相相位色为————。
A、红色B、黄色C、蓝色D、绿色11、高压设备上工作需全部停电或部分停电者需执行————方式才能工作。
A、第一种工作票B、第二种工作票C、口头命令D、电话命令12、对人体最轻的人体伤害途径是————。
A、从右手到左脚B、从左手到右脚C、从左手到右手D、从左脚到右脚13、线路导线的电阻与温度的关系式————。
A、温度升高，电阻增大B、温度升高，电阻变小C、温度降低，电阻不变D、温度降低，电阻增大14、考虑配电线路路径和导线截面时，一般考虑年限为————。

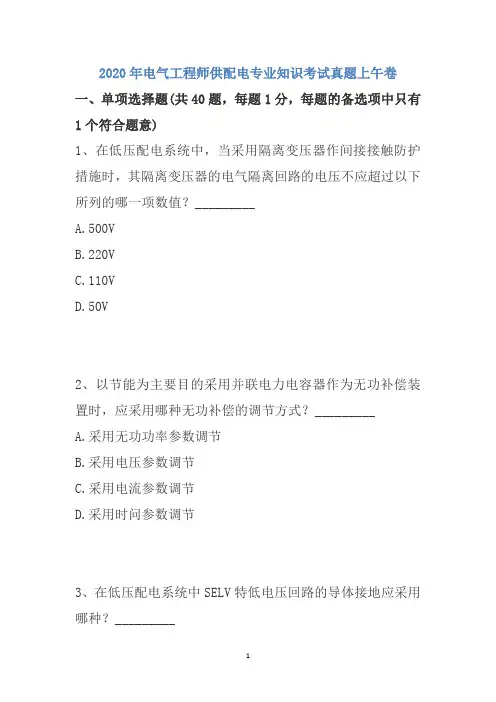

2020年电气工程师供配电专业知识考试真题(第552套)
2020年电气工程师供配电专业知识考试真题上午卷一、单项选择题(共40题，每题1分，每题的备选项中只有1个符合题意)1、在低压配电系统中，当采用隔离变压器作间接接触防护措施时，其隔离变压器的电气隔离回路的电压不应超过以下所列的哪一项数值？_________A.500VB.220VC.110VD.50V2、以节能为主要目的采用并联电力电容器作为无功补偿装置时，应采用哪种无功补偿的调节方式？_________A.采用无功功率参数调节B.采用电压参数调节C.采用电流参数调节D.采用时问参数调节3、在低压配电系统中SELV特低电压回路的导体接地应采用哪种？_________A.不接地B.接地C.经低阻抗接地D.经高阻抗接地4、电力负荷应根据下列哪一项要求划分级别？_________A.电力系统运行稳定性B.供电的可靠性和重要性C.供电和运行经济性D.供电质量要求5、石油化工企业中的消防水泵应划为下列哪类用电负荷？_________A.一级负荷中特别重要负荷B.一级C.二级D.三级6、某工厂的用电负荷为16000kW，工厂的自然功率因数为0.78，欲使该厂的总功率因数达到0.94。
试汁算无功补偿量应为下列哪一项数值？(年平均负荷系数取1)_________A.2560kvarB.3492kvarC.5430kvarD.7024kvar7、下列关于单母线分段接线的表述哪种是正确的？_________A.当一段母线故障时，该段母线的回路都要停电B.双电源并列运行时，当一段母线故障，分段断路器自动切除故障段，正常段会出现间断供电C.当重要用户从两端母线引接时，其中一段母线失电，重要用户的供电量会减少一半D.任一元件故障，将会使两段母线失电8、放射式配电系统有下列哪种特点？_________A.投资少、事故影响范围大B.投资较高、事故影响范围较小C.切换操作方便、保护配置复杂D.运行比较灵活、切换操作不便9、35kV变电所主接线形式，在下列哪种情况时宜采用外桥接线？_________A.变电所有两回电源线路和两台变压器，供电线路较短或需经常切换变压器B.变压器所有两回电源线路和两台变压器，供电线路较长或不需经常切换变压器C.变电所有两回电源线路和两台变压器，且35kV配电装置有一至二回转送负荷的线路D.变电所有一回电源线路和一台变压器10、在采用TN及TT接地系统的低压配电网中，当选用Y，yn0接线组别的三相变压器时，其中任何一相的电流在满载时不得超过额定电流值，而由单相不平衡负荷引起的中性线电流不得超过低压绕组额定电流的多少？_________A.30％B.25％C.20％D.15％11、下列哪种观点不符合爆炸和火灾危险环境的电力装置设计的有关规定？_________A.爆炸性气体环境危险区域内应采取消除或控制电气设备和线路产生火花、电弧和高温的措施B.爆炸性气体环境里，在满足工艺生产及安伞的前提下，应减少防爆电气设备的数量C.爆炸性粉尘环境的工程设计中提高自动化水平，可采用必要的安全联锁D.在火灾危险环境内不应采用携带式电气设备12、35～110kV变电所设计应根据下而哪一项？_________A.工程的12～15年发展规划进行B.工程的10～12年发展规划进行C.工程的5～10年发展规划进行D.工程的3～5年发展规划进行13、在11OkV变电所内，关于屋外油浸变压器之间的防火隔墙尺寸，以下哪一项属于规范要求？_________A.墙长应大于储油坑两侧各1mB.墙长应大于主变压器两侧各0.5mC.墙高应高出主变压器油箱顶D.墙高应高出油枕顶14、下列关于110kV配电装置接地开关配置的做法哪一项是错误的？_________A.每段母线上宜装设接地刀闸或接地器B.断路器与其两侧隔离关开之间宜装设接地刀闸C.线路隔离开关的线路侧宜装设接地刀闸D.线路间隔中母线隔离开关的母线侧应装设接地刀闸15、下列哪一项措施对减小变电所母线上短路电流是有效的？_________A.变压器并列运行B.变压器分列运行C.选用低阻抗变压器D.提高变压器负荷率16、电力系统发生短路故障时，下列哪种说法是错误的？_________A.电力系统中任一点短路，均是三相短路电流B.在靠近中性点接地的变压器或接地变压器附近发生单相接地短路时，其短路电流可能大于三相短路电流C.同一一短路点，两相相间短路电流小于三相短路电流D.发生不对称接地故障时，将会有零序电流产生17、变压器的零序电抗与其构造和绕组连接方式有关。
2020年电工考试试题(附答案)
2020年电工考试试题(附答案)2020年电工考试试题（附答案）电工证考试试题分为理论知识考试和专业能力考核。
理论知识考试采用闭卷笔试方式，专业能力考核采用闭卷模拟笔试方式。
两种考试均实行百分制，60分及以上为合格。
二级和一级还需要进行综合评审。
一、填空题（每小格1分）1、负载的作用就是把电能转换为其他形式的能量。
2、欧姆定律告诉我们，通过电阻元件两端的电流与其两端之间的电压成正比；电压固定时，则与电阻成反比。
3、电流通过电阻时，电阻会发热，将电能转换成热能，这就是电流的热效应。
4、交流电的优点很多，其中输电时将电压升高，以减少线路损失；用电时把电压降低，以降低使用电压。
5、电容充电就是将电场能储存起来；电放电就是将电场能释放出来。
6、各种电气事故中，短路占有特别突出的地位。
7、我国规定42、36、24、12、6为安全电压。
在潮湿环境中应使用12伏以下。
8、赫高频交流电的感知电流，男性约1.5毫安，女性约为0.6毫安；平均摆脱电流，男性约为16毫安，女性约为10.5毫安。
9、一般来说，触电形式有接触触电、感应触电和跨步电压触电三种。
10、青、中年人以及非电工触电事故很多，主要就是由于这些人是主要的操作者，电气安全知识相对不足，安全措施不完备。
二、选择题1、两只额定电压相同的电阻，串联接在电路中，则阻值较大的电阻（A）。
A、发热量较大B、发热量较小C、没有明显差别2、万用表的转换开关就是实现（A）。
A、各种测量种类及量程的开关B、万用表电流接通的开关C、接通被测物的测量开关3、绝缘棒平时应（B）。
A、放置平稳B、使它们不与地面与墙壁接触，以防受潮变形C、放在墙角4、绝缘手套的测验周期就是（B）。
A、每年一次B、六个月一次C、五个月一次5、绝缘靴的试验周期就是（B）。
A、每年一次B、六个月一次C、三个月一次6、在值班期间需要移开或越过遮栏时（C）。
A、必须有领导在场B、必须先停电C、必须有监护人在场7、值班人员巡视高压设备（A）。
《供配电技术》期末考试试卷附答案
《供配电技术》期末考试试卷附答案一、填空题(共15空，每题 2 分,共30 分)1、配电所的任务是和电能。
2、电压偏差是指电气设备的和之差。
3、用电设备的额定电压要与的额定电压相同。
4、短路全电流为和之和。
5、熔断器主要是对电路和设备进行保护。
6、我国供电系统规定的工频是 HZ。
7、架空线路主要由 ,横担,绝缘子, 构成。
8、工厂电力线路的接线方式有、和环形接线。
9、继电器按用途分为和两类。
二、判断题(共10小题，每题 3 分,共 30 分)1、一般中型工厂电源进线电压是6-10KV。
( )2、频率和电压是衡量电能质量的两个参数。
( )3、高压负荷开关有灭弧装置,可以断开短路电流。
( )4、电力系统发生短路故障会产生电动力效应和热效应。
( )5、工厂提高功率因数的方法是并联电容。
( )6、断路器可进行短路保护和过流保护。
( )7、配电所主要设备是变压器。
( )8、负荷开关能带负荷通断电路。
( )9、工厂的低压配电电压一般采用220/380V。
( )10、电压互感器工作时二次侧不得短路。
( )三、简答题(共4小题，每题10 分,共 40 分)1、工厂供电对工业有什么重要作用?对工厂供电工作有什么要求?2.什么叫短路?短路的原因有哪些?他对电力系统有哪些危害?3.工厂的用电设备按工作制可分哪几类?每一类的工作特点如何?并各列举一种设备。
4.电力负荷的含义是什么?电力负荷按重要性分哪几级?各级电力负荷对供电电源有什么要求?供配电技术参考答案：一、填空题1) 接收分配2) 端电压额定电压3) 同级电网4) 周期分量非周期分量5) 短路6) 507)电杆导线8)放射树干9)控制保护二、判断题1、对2、对3、错4、对5、对6、对7、错8、对9、对10、对三、简答题1工厂供电能提高质量,增加产量,降低成本,供电中断会引起重大损失,产品报废。
安全,可靠,优质,经济2短路指不同电位的导电部分低电阻相连。
原因是绝缘损坏,后果是设备损坏,电压突降,停电,影响通讯等。
(完整word版)供配电技术复习题及答案
供配电技术复习题及答案第一章1、平均额定电压的应用场合为A. 受供电设备B.线路C.变压器D.以上全部2、电能的质量标准是A. 电压、频率、波形B.电压、电流、频率C.电压、电流、波形D.电压、电流、功率因数3、国家标准GB12325-90《电能质量？供电电压允许偏差》规定：10kV及以下三相供电电压允许偏差为A. ?10%B.?7%C.?5%，7% ,10%4、人们俗称的“地线”实际上是A.中性线B.保护线C.保护中性线D.相线5、如果系统中的N线与PE线全部分开，则此系统称为()系统。
A. TN-CB.TN-SC.TN-C-SD.TT6中性点不接地的电力系统当发生单相接地时，正常相对地电压A.升高为原来的3倍B.降低为原来的3倍C.降低为原来的倍D.升高为原来的倍7、我国110kV及以上的超高压系统的电源中性点，通常采用运行方式为A.不接地B.直接接地C.经消弧线圈接地D.随便8、我们通常以()为界线来划分高压和低压。
A. 1000VB.220VC.380VD.1000KV9、从供电的角度来说，凡总供电容量不超过()的工厂，可视为小型工厂。
A. 500kVAB.100kVAC.5000kVD.1000kV第二章测试题:1、如果中断供电将在政治、经济上造成较大损失的称为A. 一级负荷B.二级负荷C.三级负荷D.保安负荷2、南方某厂的夏日负荷曲线上P占的时间为10h,冬日负荷曲线上P占的时间11为2h，则年负荷曲线上P占的时间为1A. 12hB.2330hC.2050hD.4380h3、某厂的年最大负荷为1752kW,T为4000h则年平均负荷为maxA. 800kWB.19200kWC.1752kWD.159.87kW4、某电焊变压器铭牌额定容量S=42KVA暂载率& %=60功率因数N NCOS)=0.62 , n =0.85，给该电焊变压器供电的支线负荷P为N CA. 20.2kWB.40.34kWC.23.76kWD.47.46kW5、某工厂全年用电量为:有功电度600万度，无功电度7480万度，则该厂的平均功率因数为A. 0.78B.0.62C.0.56D.0.4446、某厂全年用电量为800X 10kW.h,原功率因数为0.67，现欲补偿到0.9，则装设BW--10.5--14--1 型电容器个数为A. 41 个B.35.6 个C.36 个D.42 个7、变压器的有功功率损耗由___两部分组成A. 有功损耗和无功损耗B. 铁损和铜损C. 电阻损耗和电抗损耗D. 以上都不对8、满负荷的负荷指的是。
2020年国家电网考试题库及答案
范文2020年国家电网考试题库及答案1/ 91 2020 年国家电网考试题库及答案 1.感应电动机的额定功率（B）从电源吸收的总功率。
A.大于；B.小于；C.等于 2.电动机铭牌上的“温升”是指（A）允许温升。
A.定子绕组；B.定子铁芯；C.转子 3.电动机的连续额定工作方式，是指该电动机长时间带额定负载而其（C）不超过额定值。
A.定子温度；B.出、入口风温；C.温升 4.电动机从电源吸收无功功率，产生（C）。
A.机械能；B.热能；C.磁场 5.电动机定子旋转磁场的转速和转子转速的差数，叫做（A）。
A.转差；B.转差率；C.滑差 6.电动机外加电压的变化，对电动机的出力（A）。
A.影响小；B.影响大；C.无影响 7.电动机外加电压的变化，对电动机的转速（A）。
A.影响小；B.影响大；C.无影响 8.当外加电压降低时，电动机的电磁力矩降低，转差（B）。
A.降低；B.增大；C.无变化 9.直流电机的转换过程，是一个比较复杂的过程，换相不良的直接后果是（A）。
A. 产生火花；B.炭刷发热碎裂；C.炭刷跳动 10.交流电流表指示的电流值，表示的示交流电流的（A）。
A.有效值；B.最大值；C.平均值 11.当电力系统发生故障时，要求继电保护动作，将靠近故障设备的断路器跳开，用以缩小停电范围，这就是继电保护的（A）。
A.选择性；B.可靠性；C.灵敏性 12.目前广泛采用瓷或钢化玻璃制造绝缘子，是因为它们具有（B），能抵抗气温和晴雨等气候的变化。
A.热稳定性差；B.伸胀性小；C.击穿电压低于闪络电压3/ 92 13.蓄电池安培小时的效率，一般是（A）的。
A.小于 1；B.大于 1；C.等于 1 14. 为了比较蓄电池电解液的浓度均以（B）的密度为标准。
A.10℃；B.15℃；C.25℃ 15.由直接雷击或雷电感应而引起的过电压叫做（A）过电压。
A.大气；B.操作；C.谐振 16.电力系统在运行中，突然短路引起的过电压叫做（C）过电压。
第六章 供用电技术
第六章供用电技术6.1 电力供电与节约用电一、填空题1.属于三类负荷的有、和等。
三类负荷采用电源线供电。
2.火力发电站和原子能发电站都是用为原动机，而水力发电站是用为原动机。
3.将电能分配给用户的电网有的高压配电网和的低压配电网。
4.发电厂或大型发电站之间进行连接的电网是的超高压输电网或的高压输电网。
5.变电站的主要任务是、和。
6.电力负荷通常分为等级。
7.属于一类负荷的有、和等。
一类负荷采用的电源系统供电。
二、选择题1.电能生产的三种形式中，对环境没有污染的生产形式是（）A.火力发电B. 水力发电C. 原子能发电2.电能生产的三种形式中，投资成本最高的生产形式是（）3.电能生产的三种形式中，发电成本最高的生产形式是（）4.在发电厂或大型变电站之间的输电网中，电能的输送采用（）A.高压输送B. 低压输送C. 两种方式均可5.节约用电的有效途径是（）（选两个答案）A.用高效率电气设备取代低效率电气设备B.尽量使中、小型变压器空载或轻载运行C.加装无功补偿装置，提高功率因数D.使用较大容量的电动机拖动负载三、判断题1.电能生产的三种主要形式中，发电成本低，且不存在环境污染问题的生产形式是原子能发电站。
（）2.太阳能、风力、地热发电受时域和地域等限制，将是逐渐被淘汰的电能生产方式。
（）6.2 用电保护一、填空题1.安全用电包括的安全，的安全及安全三个方面。
2.当人体接触带电体或人体与带电体之间产生闪击放电时，就有一定的用过人体，造成人体或的现象称为触电。
3.单相触电是指人体的某一部位接触带电设备的而导致的触电。
4.在电源中性点接地的供电系统中，发生单相触电是指一相电流通过和构成回路。
5.两相触电是指人体同时触及带电设备的而导致的触电。
6.保护接地是将电气设备的与可靠地相连接。
7.通常用埋入地下的钢管、角铁或铜条作为，其电阻不得超过。
8.当采用保护接零时，决不允许断开，否则保护失效，带来更严重的事故。
二、选择题1.人体行走时，离接地点越近，跨步电压（）A 越低B 越高C 没有区别2.在潮湿的工程点，只允许使用（）A 12V的手提灯B 36V的手提灯C 220V电压3.一旦发生触电事故，不应该（）A 直接接触触电者B 切断电源C 用绝缘物是触电者脱离电源4.保护接地只应用于（）A 电源中性点接地的供电系统B 电源中性点不接地的供电系统C 两者皆可5.接地保护措施中，接地电阻越小，人体触及漏电设备时流经人体的电流（）A 越大B 越小C 没有区别6.电源中性点接地的供电系统中，常采用的防护措施是（）A 接地保护B 接零保护C 两者皆可7.电动机着火时，应使用（）灭火。
国网电工类 2020 年真题本科(带解析)
国网电工类2020 年真题本科（一批）一、综合能力（每题 0.5 分，共 30 题，计 15 分）1.[单选题]下列选项中，符合工作着装要求的是（）。
(每题 0.5 分）A.出自名牌，雍容华贵B.规范得体，便于工作C.追逐时尚，符合潮流D.突出个性，色彩艳丽2.[单选题]采用“大云物智移”等先进成熟技术和“（）”的全新架构重构大电网调度控制技术支撑新体系，建设具有“共享、智能、开放、安全”特征的调度控制系统，实现“全业务信息感知、全系统协同控制、全过程在线决策、全时空优化平衡、全方位负荷调度”的愿景，全面支撑大电网安全运行、清洁能源消纳和电力市场化运作。
(每题 0.5 分）A.物理统一、逻辑分布B.物理分布、逻辑统一C.物理分布、逻辑分布D.物理统一、逻辑统一3.[单选题]（）具有运行方式灵活和反应快速等特点，在电力系统中可以发挥削峰填谷、调峰、调相、紧急事故备用和黑启动等多种功能。
(每题 0.5 分）A.抽水蓄能电站B.风电C.水电D.火电4.[单选题]国家电网有限公司“三型两网、世界一流”战略目标中，“世界一流”是指（）。
(每题 0.5 分）A.世界一流能源互联网企业B.世界一流输电网企业C.世界一流配电网企业D.世界一流企业5.[单选题]当代中国共产党人和中国人民应该而且一定能够担负起新的（），在（）中进行（），在历史进步中实现（）。
(每题 0.5 分）A.文化使命；实践创造；文化创造；文化进步B.历史使命；实践创造；文化创造；文化进步C.文化使命；文化创造；实践创造；文化进步D.历史使命；实践创造；文化创造；文明进步6.[单选题]分布式电源相对大电网来说是一个（），因此目前的国际规范和标准对分布式电源大多采取限制、隔离的方式来处理，以期减少其对大电网的冲击。
(每题 0.5 分）A.不可控电源B.可控电源C.独立电源D.集成电源7.[单选题]研究表明，终端消费相同热值的能源，电能创造的经济价值约是石油的（）、煤炭的（）。
《供用电技术》期末考试复习题及参考答案
《供⽤电技术》期末考试复习题及参考答案供⽤电技术复习题（课程代码392218）⼀.简答题1.简述电能的特点。
答：（1）电能不能⼤量存储。
（2）电磁过程的快速性。
（3）与国民经济的各部门，⼈们的⽇常⽣活等有着极其密切的关系。
2.电能质量能够反映什么？电能质量指标主要包括哪些内容？答：电能质量是表征电能品质的优劣程度。
电能质量包括电压质量与频率质量两部分。
电压质量分为幅值与波形质量两⽅⾯。
通常以电压偏差，电压波动和闪变，电压正弦波畸变率，三相电压不平衡度，频率偏差等指标来衡量。
3.直流输电与交流输电相⽐较有什么优点？答：（1）输送相同功率时，直流线路造价低。
（2）直流输电的功率和能量损耗⼩。
（3）对通讯⼲扰⼩。
（4）直流线路稳态运⾏时，线路本⾝⽆需⽆功补偿。
（5）可以实现不同频率或者相同频率交流系统之间的⾮同步联系。
（6）直流输电线的功率和电流的调节控制⽐较容易并且迅速。
4.电⼒系统的额定电压是如何规定的？答：电⼒系统的额定电压是根据国民经济发展需要，考虑技术经济上的合理性以及电机，电器制造⼯业⽔平发展趋势等系列因素，经过全⾯分析后，由国家颁布的。
它是确定各类设备额定电压的基本依据。
5.电⼒变压器并联运⾏时必须满⾜哪些要求？答：（1）所有并列变压器的⼀、⼆次额定电压必须对应相等。
（2）所有并列变压器的短路电压必须相等。
（3）并列变压器的联结组别必须相同。
6.什么是负荷曲线？答：负荷曲线是表征电⼒负荷随时间变动情况的⼀种图形，它反映了⽤户⽤电的特点和规律。
7.什么是计算负荷？为什么计算负荷通常采⽤30Min最⼤负荷？正确确定计算负荷的意义。
答：通过负荷的统计计算求出的，⽤来按发热条件选择供电系统中各元件的负荷值，称为计算负荷。
由于导体通过电流达到稳定温升的时间需要3t-4t，t 为发热时间常数。
截⾯在16mm^2及以上的导体，其t>=10min，因此载流导体⼤约经30min后可以达到稳定温升值。
供电技术习题及答案.
第一章供电系统习题（各题后括号中的“*”，“∆”和“+”分别表示解答，提示和不给答案三种形式）1-1 简述供电可靠性的含义，作用及衡量标准。
（*）1-2 什么叫电气设备的额定电压？电力系统为什么要采用多种电压等级？电气设备在高于或低于其额定电压下工作会出现什么问题？（*）1-3 试分析电力系统与供电系统，输电与配电之间的差别。
（∆）1-4 简述双回路与环形供电系统，放射式与干线式供电系统的优缺点及其应用范围。
1-5 什么叫桥式结线？试述各种桥式结线的优缺点及其应用范围。
（*） 1-6 确定供电系统时，应考虑哪些主要因素? 为什么? (△1-7 电力系统中性点接地方式有哪几种类型? 各有何特点? （*） 1-8 在消弧线圈接地系统中，为什么三相线路对地分布电容不对称，或出现一相断线时，就可能出现消弧线圈与分布电容的串联谐振? 为什么一旦系统出现这种串联谐振，变压器的中性点就可能出现高电位? （*）思考题选答1-1 所谓供电可靠性，就是供电系统及其设备、元件等在规定的运行条件下和预期工作寿命阶段，能满意地完成其设计功能的概率。
一般用每年用户不停电时问的概率值(从零到1 或百分值(0～100％来衡量一个供电系统或设备的可靠性。
可靠性是供电系统的一项重要指标，也是电力负荷分级的基本依据。
在设计供电系统时就要根据负荷对供电可靠性的要求程度，合理地选择供电电源和确定供电方案。
另外，通过对一个实际供电系统可靠性的研究和分析，可以对系统的改进甚至对主要设备的设计制造提供充分的依据。
1-2 所谓额定电压，就是使发电机、变压器等电气设备在正常运行时获得最佳经济效果的电压。
额定电压是电气设备在设计、制造和使用中的重要参数。
在电气工程中，电力网的额定电压应与电气设备的额定电压相对应，并且已经标准化，系列化。
电力系统采用多种电压等级是基于以下四种情况；1 目前，我国发电机的额定电压为6.3 、10.5或15.75kV (少数大容量发电机为24kV 等。
2020年国家电网安规配电部分考试题库及答案(共380题)
2020年国家电网安规配电部分考试题库及答案(共380题)2020年国家电网安规配电部分考试题库及答案（共380题）1.火灾危险性很大，发生火灾时后果很严重的部位或场所是( )动火区。
答案：CA.三级B.二级C.一级D.重点2.重大物件的起重、搬运工作应由有经验的专人负责，作业前应进行( )。
答案：AA.技术交底B.安全交底C.安全教育D.《安规》考试3.配电变压器柜的( )应有防误入带电间隔的措施，新设备应安装防误入带电间隔闭锁装置。
答案：CA.柜体B.后盖C.柜门D.操作把手4.保险带、绳使用长度在3m以上的应( )。
答案：BA.缠绕使用B.加缓冲器C.禁止使用D.采取减少长度的措施5.检修作业，若需将栏杆拆除时，应装设( )，并在检修作业结束时立即将栏杆装回。
答案：AA.临时遮栏B.固定遮栏C.安全警示牌D.安全警示灯6.带电作业监护人的监护范围不得超过( )作业点。
答案：CA.相邻两个B.一定范围内C.一个D.两个7.腰带和保险带、绳应有足够的机械强度，材质应耐磨，卡环(钩)应具有保险装置，操作应灵活。
保险带、绳使用长度在( )以上的应加缓冲器。
答案：BA. 2mB. 3mC. 4mD. 5m8.部分停电的工作，小于表3-1规定距离以内的未停电设备，应装设临时遮栏，临时遮栏可用坚韧绝缘材料制成，装设应牢固，并悬挂( )标示牌。
答案：AA.止步，高压危险！”B.“禁止合闸，有人工作！”C.“在此事情！”D.“禁止合闸，线路有人工作！”9.绝缘斗臂车的金属部分在仰起、反转展转活动中，与带电体间的安全距离不得小于0.9m(10kV)、1.0m(20kV)。
事情中车体应使用不小于( )mm2的软铜线良好接地。
答案：BA. 12.0B. 16.0C. 20.0D. 25.010.为防止损伤运行电缆或其他地下管线设施，在城市道路红线范围内不宜使用( )开挖沟(槽)，硬路面面层破碎可使用小型机械设备，但应加强监护，不得深入土层。
高压电工-特种电工2020年国家能源局新版题库含答案（939题）
高压电工-特种电工2020年国家能源局新版题库含答案（939题）高压电工考试题库线上培训+QQ328523290咨询，加Q时备注“百度文库”。
1.RN2型高压熔断器一般可通过观察熔丝熔断指示器是否弹出,来判断熔丝是否熔断。
正确答案：×2.保护电压互感器的高压熔断器额定电流一般小于或等于1A。
正确答案：√3.采用环形网供电所使用的高压开关柜一般习惯上称为环网柜。
正确答案：√4.对运行中的高压电容器巡视检查时,一般不检查高压电容器组的工作电流。
正确答案：×5.对运行中断路器一般要求,断路器金属外壳应有明显的接地标志。
正确答案：√6.额定电压和标定容量均相同的单相高压电容器,接入同一电压等级的电网时,电容器组的结线方式接成三角形和接成星形的补偿效果相同。
正确答案：×7.高压电容器的保护熔丝熔断后,应立即更换熔断器,使电容器能尽快恢复运行。
正确答案：×8.高压电容器的瓷套管发生严重放电、闪络时,只要加强监视,不需要将电容器立即退出运行。
正确答案：×9.高压电容器组断电后,若需再次合闸,应在其断电3分钟后进行。
正确答案：√10.高压开关柜防带负荷拉、合隔离开关的闭锁功能不属于“五防”联锁功能。
正确答案：×11.高压熔断器的熔丝一相或多相熔断后,在熔断器撞击器的作用下使负荷开关跳闸,可防止由于缺相运行而造成的电气设备损坏。
正确答案：√12.高压熔断器的熔体(熔丝)一般采用铜、银、康铜等合金材料制成。
正确答案：√13.隔离开关手力操动机构在操作时,操作质量不受操作人员技术水平的影响。
正确答案：x14.环网柜的高压母线截面积,应根据本变电所负荷电流和穿越电流之和进行选择。
正确答案：√15.交流高压真空接触器的真空开关管(灭弧室)的动、静触头一般采用圆盘形触头。
正确答案：√16.交流高压真空接触器利用分闸弹簧的作用力分闸。
正确答案：√17.六氟化硫(SF6)断路器低气压闭锁装置动作后,仍可以进行分、合闸操作。
2020电气工程师《供配电》考试题及答案
2020电气工程师《供配电》考试题及答案2015电气工程师《供配电》考试题及答案一、单选题1、一台发电机，发出有功功度为80MW，无功功率为60MVar，它发出的视在功率为。
A.120MVAB.117.5MVAC.100MVA标准答案：c2、发电机定子线圈的测温元件，通常都埋设在。
A.上层线棒槽口处B.上、下层线棒之间C.下层线棒与铁芯之间标准答案：b3、远距离输电时，为减小线路上的电能损耗，主要采用。
A.提高线路的电压等级B.增大线路导线截面减小电阻C.提高功率因数减少无功标准答案：a4、变压器的激励涌流一般是额定电流的。
A.3～5倍B.5～8倍C.10倍答案：b。
5.在额定转速下，同步发电机保持端电压和功率因数不变。
励磁电流和负载电流之间的关系称为。
a.短路特性B.外特性C.调整特性答案：c。
6、当发电机处于摄像机或电动机的运行状态时，功率角。
A.δB.δ=0C.δ>0答：答7.同步发电机的效率一般在。
A.80～90%B.90%以上C.95%以上答案：c。
8、在三相交流电路中，三角形连接的电源或负载，它们的线电压与相电压的关系为。
A.U相= U线b.u相=u线c.u线=u相标准答案：b9、电压100V等于。
0.106伏b.108vC.103V答案：b。
10、某用户计量电能表，允许误差为2%，经校验该用户计量电能表实际误差为+5%，计算退回用户电量时应按计算。
A.+2%B.+3%C.+5%答案：c。
11、某发电机，有功功率为80mw，无功功率为60mvar，其视在功率为。
a.120mvaB.117.5MVAc.100mva标准答案：c12、发电机定子线圈的测温元件，通常都埋设在。
A.上层线棒槽口处B.上、下层线棒之间C.下层线棒与铁芯之间答案：b。
13、远距离输电时，为减小线路上的电能损耗，主要采用。
A.提高线路的电压等级b.增加导线的横截面积，降低电阻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2017年供用电技术考试试题及答案一、填空题1、短路：不同电流的导电部分之间的低阻抗短接，金属性短路2、短路的形式：三相短路、两相短路、单相短路4、无限大容量电力系统：是端电压保持恒定，没有内部阻抗，容量无限大的系统，或容量为用电设备容量50倍以上系统。
5、短路计算方法一般采用：欧姆法、标幺制法6、次暂态电流：即短路后第一个周期的短路电流的周期分量7、发生短路后产生危害效应有：电动效应、热效应二、选择题1、在进行三相对称短路电流的计算时，引入了无穷大容量电力系统的概念，其前提条件是工厂总安装容量小于本系统总容量的：( D )。
A、1/20B、1/30C、1/40D、1/502、电力线路发生短路时一般会产生危害效应有( C )A、电磁效应、集肤效应B、集肤效应、热效应C、电动效应、热效应D、电动效应、电磁效应三、判断题1、短路保护的交流操作电源一般可以取自电压互感器。
（×）2、短路保护的交流操作电源一般可以取自电流互感器。
（√）四、综合题1、短路后果：产生很大的电动力、很高温度、元器件损坏；电压骤停、影响电气设备正常运行；停电；电力系统运行的稳定性遭到破坏；不平衡电流、不平衡逆变磁场、电磁干扰等出现。
第四章一、填空题1、变电所（transformer substation）担负着从电力系统受电，经过变压，然后配电的任务。
2、配电所（distribution substation）担负着从电力系统受电，然后直接配电的任务。
3、电弧是电气设备运行中因分断电路空气电离发生弧光的一种物理现象。
4、电弧的主要影响：延长了电路的开断时间；电弧高温烧坏开关的触头。
5、一次电路：（主电路、主接线、主回路）变配电所中承担输送和分配电能任务的电路。
6、一次设备：一次电路中所有的设备称一次设备。
9、一次设备分类：变换设备、控制设备、保护设备、补偿设备、成套设备10、高压熔断器：电路电流超过规定值并经一定时间，使其熔体熔化而分断电流、断开电路的保护电器11、高压隔离开关（QS）：隔离高压电源、保证设备和线路的安全检修没有灭弧装置，不能接通和切断负荷电流。
功能：隔离高压电源；倒闸操作；接通和断开较小电流13、高压负荷开关（QL）：具有简单的灭弧装置高压开关。
功能：能通断一定的负荷电流和过负荷电流不能切断短路电流故障。
须与高压熔断器串联借助熔断器切除短路电流。
具有明显的断开间隙也具有隔离电源，保证安全检修的功能。
14、高压断路器（QF）：具有完善的灭弧能力功能: 通断正常负荷电流; 接通和承受一定的短路电流; 在保护装置作用下自动跳闸，切除短路故障。
15、低压一次设备：用来接通或断开1000v以下的交流和直流电路的电气设备。
16、低压断路器：能带负荷通断，又能在短路、过负荷和失压等时自动跳闸。
17、电流互感器接线方案：一相式接线、两相V形，两相电流差接线、三相Y 形接线18、电压器接线方案：一个单相电压互感器；两个单相电压互感器接成V/V形；三个单相电压互感器接成Y0/Y0形；三个单相三绕组电压互感器或一个三相五芯柱三绕组电压互感器接成Y0/Y0/△（开口三角〕形。
19、负荷指示图：是将电力负荷按一定比例用负荷圆的形式指示在工厂或车间的平面图上。
二、选择题1、工厂总降压变电所的选位原则是：（D）。
A、靠近电源端B、靠近负荷端C、位于厂区中心D、尽量靠近负荷中心，同时亦要考虑电源进线方向2、电压互感器的二次侧额定电压为-------------，使用时要注意二次侧不能-------------（ C ）。
A、50V ，短路B、100V，开C、100V ，短路D、50V，开路3、电流互感器的二次侧额定电流为----------，使用时要注意二次侧不能-----------（B）。
A、50A ，短路B、5A，开路C、5A ，短路D、50A，开路4、工厂供电系统中常用的母线制为：（ C ）。
A、单母线制，双母线制B、双母线制，双母线加旁路母线制C、单母线制，单母线分段制D、双母线分段制，双母线加旁路母线制5、常见的高压开关设备有：-----------、----------和------------；其中----------必须和高压熔断器配合来切除短路故障。
（A）A、高压隔离开关，高压负荷开关，高压断路器，高压负荷开关B、高压断路器，高压负荷开关，自动空气开关，高压断路器C、自动空气开关，刀闸开关，高压负荷开关，高压负荷开关D、自动空气开关，高压负荷开关，高压隔离开关，高压隔离开关6、常见的电流互感器的接线方式有：（A）A、星形（两相V形、三相），两相一继电器式，一相一继电器式B、三相Y形接线，两相三继电器V形，一相一继电器式C、一相一继电器式，两相两继电器式，三相三继电器式D、一相一继电器式，两相一继电器差接式，三相两继电器式7、常见的电压互感器的接线方式有：（A）A、一个单相电压互感器，两个单相电压互感器接成V/V形，三个单相电压互感器接成Y0/Y0形；三个单相三绕组电压互感器或一个三相五芯柱三绕组电压互感器接成Y0/Y0/△（开口三角〕形B、一个单相电压互感器，两个单相电压互感器接成V/V形，三个单相电压互感器接成Y0/Y0形C、一个单相电压互感器，两个单相电压互感器接成V/V形，三个单相三绕组电压互感器接成Y0/Y0形D、一个单相电压互感器，两个单相电压互感器接成V/V形，三相五芯柱三绕组电压互感器接成Y0/Y0/△（开口三角〕形8、继电保护装置的三相两继电式接线方式具有（ A ）A．三个电流互感器配两个过电流继电器。
B．三个电压互感器配两个过电压继电器。
C．三个电流互感器配两个过电压继电器。
D．三个电压互感器配两个过电流继电器。
9、下列不属于工厂供电电力系统测量仪表测量目的的是（ C ）A．计费测量，即主要是计量用电单位的用电量。
B．对供电系统的运行状态、技术指标分析所进行的测量。
C．对供电系统的时间进行监视。
D．对交、直流回路的绝缘电阻、三相电压是否平衡等进行监视。
10、电弧是一种强烈的电游离现象，产生与维持经历以下四个过程（ C ）A．弱电发射、强电场发射、碰撞游离、热游离B．热电发射、强磁场发射、碰撞游离、热游离C．热电发射、强电场发射、碰撞游离、热游离D．弱电发射、强磁场发射、碰撞游离、热游离三、判断题1、高压隔离开关（QS）：隔离高压电源、保证设备和线路的安全检修没有灭弧装置，不能接通和切断负荷电流。
（√）2、高压隔离开关（QS）的功能：隔离高压电源；倒闸操作；接通和断开较小电流。
（√）3、高压隔离开关能通断一定负荷电流，过负荷时可自动跳闸。
（×）4、高压负荷开关是隔离高电压电源保证电气设备和线路安检。
（×）5、影响多台变压器并联运行的主要因素是环流。
（√）6、测量变压器绕组的绝缘电阻摇表一般应使用1000-2500V。
（√）7、电压互感器虽有熔断器保护，但仍需校验动、热稳定定度。
（×）8、影响多台变压器并联运行的主要因素是环流。
（√）9、影响多台变压器并联运行的主要因素是电压。
（×）10、影响多台变压器并联运行的主要因素是电流。
（×）11、影响多台变压器并联运行的主要因素是阻抗。
（×）12、影响多台变压器并联运行的主要因素是容量。
（×）13、影响多台变压器并联运行的主要因素是频率。
（×）四、综合题1、电弧产生的原因（1）内因：触头本身及触头周围介质含有大量可被游离的电子。
（2）外因：当分断的触头间存在足够大的外施电压的条件下，而且电路电流也达到最小生弧电流，其间的介质就会强烈游离形成电弧。
2、交流电弧的熄灭：（1）条件：去游离率>游离率（2）去游离方式：正负带电质点的“复合”，重新成为中性质点；正负带电质点的“扩散”，使电弧区带电质点减少（3）特点：交流电弧每一个周期要暂时熄灭两次，一般要几个周期，真空断路器灭弧只要半个周期，同等条件下交流电弧比直流电弧容易熄灭。
（4）开关电器中常用的灭弧方法：速拉灭弧法、冷却灭弧法、吹弧灭弧法、长弧切短灭弧法、粗弧切短灭弧法、狭沟灭弧法、真空灭弧法、SF6灭弧3、试画出工厂高压线路继电保护装置中两相一继电器接线方式图，并说明正常工作时流入继电器的电流有多大？以及应用场合。
（10分）答：（1) 接线如右图(5分)（2) 两相一继电器接线又称为两相电流差接线。
正常工作时，流入继电器的电流为两相电流互感器二次电流之差较小，故障是交大电流继电器动作。
(2分)（3)应用在10KV以下的工厂、企业高压电动机的保护装置(3分)。
4、试画出工厂高压线路继电保护装置中两相两继电器接线方式图，并说明其保护情况？以及应用场合。
（10分）答：（1) 接线如右图(5分)（2) 两相两继电器接线又称不完全接线，B相不能保护，当一次线路发生三相短路或任意两相短路，至少有一个继电器动作。
(3分)（3)应用在工厂中性不接地的6-10KV保护线路。
(2分)5、变压器的继电保护有哪些以及它们的共同点与区别（10分）变压器的继电保护有过电流保护、电流速断保护、过负荷保护。
（2分）共同点：它们都是超过正常工作时额定电流的动作电流。
（2分）区别点：过负荷保护的电流小，动作时间较长；过电流保护的电流比过负荷保护的电流大，动作时间比过负荷保护的动作时间的小；电流速断保护的电流比过电流保护的电流大，动作时间比过过负荷保护的动作时间的长，但比比过电流保护的时间的小。
（6分）6、DW型低压断路器的交直流电磁合闸控制回路如图，使说明其工作原理以及防跳原理（1）工作原理：点按SB-合闸接触器KO线圈得电（同时时间继电器KT线圈得电，触点KT3-4防跳）-触点KO1-2自锁-电磁合闸线圈YO得电-断路器QF合闸-断路器常闭触点QF1-2-在触点KT1-2延时1s后（QF已闭合）时自动断开-KO线圈失电-KT线圈失电-合闸完毕。
（2）防跳：时间继电器触点KT3-4防跳，当按钮SB按下不返回或被粘住，而断路器QF又闭合在永久性短路故障时，QF的过流脱扣器顺时动作，使QF跳闸，这时断路器QF的联锁触点QF1-2返回闭合时，若无时间继电器KT及其常闭触点KT1-2和常开触点KT3-4，则合闸线圈KO再次通电动作合闸反复。
时间继电器触点KT3-4防跳，由于按下SB 不返回时，时间继电器KT一直处于工作状态；常开触点KT3-4一直闭合， KT1-2一直断开，因此合闸线圈KO不会通电，断路器QF不会再次合闸，从而达到防跳目的。
7、电力变压器的并列运行条件：（1）并列变压器的额定一次电压和二次电压必须对应相等（即：变压器的电压比必须相同）（2）所有并列变压器的阻抗电压（即短路电压）必须相等（3）所有并列变压器的连接组别必须相同8、电流互感器使用注意事项：.电流互感器在工作时，其二次侧不得开路；电流互感器的二次侧有一端必须接地；电流互感器在连接时，注意其端子的极性。
