高频振动筛型号介绍
国内外高频振动筛技术与设备现状及发展趋势
本 栏 目 编 辑
2.2.3 高频振动筛用途的研究 目前，高频振动筛主要用于 0.5 mm 以下煤泥水 的脱水，随着生产的发展，许多学者不断对其用途进 行了研究与实践，扩大了其使用的范围。主要为： (1) 采用高频振动筛代替沉降过滤机与压滤机联 合使用处理浮选尾煤。 (2) 采用高频振动筛加煤泥离心机替代沉降过滤 离心机回收粗煤泥。 (3) 采用高频振动筛进行浮选精煤脱水；采用高 频振动筛取代浮选回收煤泥。 (4) 采用高频振动筛处理浮选尾矿处理[11-14]。 经生产实践表明，这些工艺不仅可行，而且具有 投资少，工艺设备简单，使用操作维护简单，生产费 用低，工作可靠，经济与社会效益显著等诸多优点。
第 39 卷 2011 年第 10 期
国内外高频振动筛技术与 设备现状及发展趋势
张 代 瑶
本 栏 目 编 辑
赵环帅1,2，鲍玉新1,2，陈思元1,2，杨秀秀1,2
1
中国煤炭科工集团唐山研究院 河北唐山 063012 2 天地科技股份有限公司唐山分公司
摘要：介绍了高频振动筛的主要工艺特点，对国内外高频振动筛技术的研究现状进行了分析，对目前 市场上常见的高频振动筛的主要特点进行了简单介绍。针对目前高频振动筛发展存在的问题，提出了 未来高频振动筛的发展趋势：采用先进的分析软件与测试工具进行优化分析；高频振动筛加工工艺、 橡胶弹簧、筛板、激振器结构的研究；技术参数与工艺参数之间关系的研究；向大型化和精细化发 展；降低高频振动筛工作噪声的方法等。 关键词：高频振动筛；研究现状；发展趋势 中图分类号：TD452 文献标识码：A 文章编号：1001-3954(2011)10-0083-06
3.1.2 HF 型高频振动筛 HF 型高频式系列振动筛 (见图 3)，主要针对脱 水应用而设计，该筛机设计有上倾筛网和脱水后壁， 以确保快速加厚料床和有效脱水。该高频式系列振动 筛利用 2 台逆向旋转、干油润滑和偏心振动的电动机 产生直线运动，该系列振动筛全部配置单层筛网。

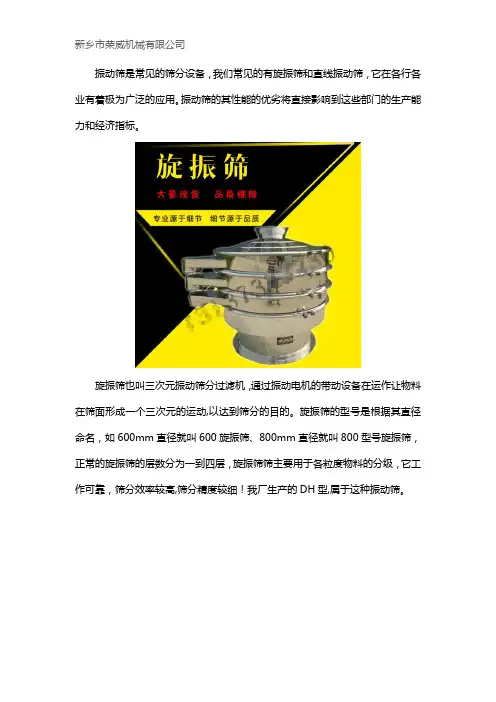

振动筛分机的种类与工作原理
振动筛是常见的筛分设备，我们常见的有旋振筛和直线振动筛，它在各行各业有着极为广泛的应用。
振动筛的其性能的优劣将直接影响到这些部门的生产能力和经济指标。
旋振筛也叫三次元振动筛分过滤机，通过振动电机的带动设备在运作让物料在筛面形成一个三次元的运动,以达到筛分的目的。
旋振筛的型号是根据其直径命名，如600mm直径就叫600旋振筛、800mm直径就叫800型号旋振筛，正常的旋振筛的层数分为一到四层，旋振筛筛主要用于各粒度物料的分级，它工作可靠，筛分效率较高,筛分精度较细！我厂生产的DH型,属于这种振动筛。
直线振动筛也就是长方形的振动筛，筛箱的运动轨迹为直线或接近直线，它有两个轴，所以又称双轴振动筛。
直线振动筛水平或倾斜安装，这类振动筛结构紧凑，运行平稳，被广泛用于各类物料的脱水、脱泥、脱介，也用于中、细粒度物料的干式和湿式分级作业。
我厂生产的直线振动筛DZSF型号就是直线振动筛代表性的产品。
工作原理：由于筛轴是按不同的工作角度布置的，所以当物料在工作角度较高的位置运行时速度较快；当物料在工作角度较低的位置运行时速度较平缓。
两种木同速度运行下的物料，在筛面某一位置相汇时开始做轴向运动，这样就使物料均匀地分布在筛面上，达到了提高筛分效率的目的。
新乡市荣威机械有限公司从事振动筛分机械、输送机械、给料机械、振动电机、振动筛配件等振动设备的研制开发和生产，已有十多年的历史，设备精良。

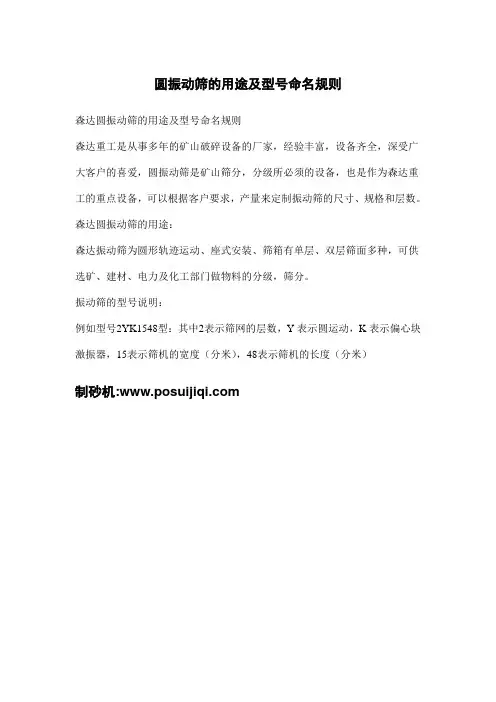

圆振动筛的用途及型号命名规则
圆振动筛的用途及型号命名规则
森达圆振动筛的用途及型号命名规则
森达重工是从事多年的矿山破碎设备的厂家，经验丰富，设备齐全，深受广大客户的喜爱，圆振动筛是矿山筛分，分级所必须的设备，也是作为森达重工的重点设备，可以根据客户要求，产量来定制振动筛的尺寸、规格和层数。
森达圆振动筛的用途：
森达振动筛为圆形轨迹运动、座式安装、筛箱有单层、双层筛面多种，可供选矿、建材、电力及化工部门做物料的分级，筛分。
振动筛的型号说明：
例如型号2YK1548型：其中2表示筛网的层数，Y表示圆运动，K表示偏心块激振器，15表示筛机的宽度（分米），48表示筛机的长度（分米）
制砂机:。
振动筛技术参数与规格
化工、食品、医药、非金属矿、冶金、磨料、陶瓷、橡胶、塑料、建筑材料、涂料、颜料、造纸、石化、军工、环保、尿素、酿造等各行业的干物料粉体分级、浆液过滤等有出色的应用。
斯维科根据客户的不同生产要求而制造气密型、宣泄型、喷气型、喷水型、转动刷型、移动车轮等多种特殊设计式。
筛选范围最广一只有SV系列三次元振动筛能分选如此广的原料范围：任何颗粒、细粉、浆液都可以筛选。
筛分小到500目（25微米），过滤小到5微米也可高效筛分过滤。
网孔防堵塞一三次元振动筛功能及本公司设计的自动清理放堵网装置把堵网几率降到最小。
单层或多层分选一每台SV系列筛分•过滤机可选一至五层筛网，能同时进行二到五个等级的分选或过滤。
高效率精确筛选一所有进机物料自动排放，机内无存料。
同等筛面SV 筛机比其他类型筛机有更大容量。
本公司研制的最新专利结构筛网固持体使排出机外的筛上物料含筛下物的百分比，比其它类型机为小。
筛网更换便捷--SV系列三次元振动筛据不同需要有多种网架结构；其中一种把更换筛网的时间降到3〜5分钟，比其他类型筛机节约30〜60分钟。
筛网寿命更长，效率更高。
振动无机械传导--SV系列振动筛的新型振动源产生的三次元振动强大而平稳，设备可安装到任何所需位置且便于移动。
经济环保一整机、筛网寿命长，能耗低、维修费用低，效率高及便于更换等特点使设备经济实惠。
低噪音、全封闭，环保性能突出。
通过改变振子相位角或振子质量，动力源即可带动振子产生不同的激振力，进而改变水平向或垂直向振幅，因此影响筛分流量和效率系数。
SV全不锈钢振动筛规格表:适用范围：1、 化工行业：树脂粉、颜料、洗衣粉、微粉、油漆、纯碱、柠檬粉等。
2、 磨料、陶瓷行业：氧化铝、石英砂、泥浆、喷雾土粒。
3、 食品行业：糖、盐、碱、味精、奶粉、豆浆、酵母、果汁、酱油、醋等。
4、 造纸行业：涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收。
5、 冶金行业：氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等。
高频振动筛简介
高频振动筛详细介绍：一：高频振动筛是一种每分钟振动次数较高的筛分设备，简称高频筛分机或高频筛。
二：高频振动筛有两种方式产生动能，一种是普通电机带动激振器来工作。
另外一种是振动电机高速旋转产生振动来完成工作，这两种不同的动力装置都能有效的筛分各种物料。
三：高频振动筛比一般振动筛电机的转速高出一倍，一般振动筛的转速是1460转，而高频振动筛的转速是2920转。
高频振动筛具有效率高、低振幅、筛分频率高。
四：高频振动筛与普通筛分设备的原理不同，由于高频振动筛采用了高频率、高振次、高转速的动能装置，会有效的提高效率。
普通振动筛筛分物料的范围有限。
比如说筛网目数超过300目就很难筛分了，但是高频振动筛可以有效的筛分。
这就是高频筛与普通振动筛的区别。
五：高频振动筛高效的应用在化工、食品、医药、建材、冶金、液体过滤筛分等等。
高频振动筛数据表：型号振动频率(min-分离粒度(mm)生产能力(t/h)驱动功率(kw)外形尺寸(长×宽×高)(m)1)GPS-900-328500.045－2.02-16 1.52.7×1.6×2.7GPSII-900-3(双层)28500.045－2.04-20 1.52.7×1.6×2.7GPS-1200-328500.045－2.05-20 2.22.7×1.6×2.9GPSII-1200-328500.045－2.07-30 2.22.7×1.6×2.9GPS-1400-3(双层)28500.045－2.08-25 3.02.8×2.2×3.4GPSII-1400-2(双层)28500.045－2.08-30 3.02.8×2.2×3.4GPS(筛板)－428500.1-2.05-25 2.23.6×1.8×3.4GPS(筛板)－628500.1-2.07-35 3.02.8×2.2×3.4。
影响振动筛筛分效率的五大性能参数
影响振动筛筛分效率的五大性能参数在选厂生产中，不少矿主或多或少都遇到过振动筛达不到预想处理能力，筛分效率低等问题。
作为重要的筛分设备，振动筛的筛分效率会直接影响最终产品质量与投资成本。
通常，振动筛筛分效率的高低与很多因素有关，如物料性质、设备结构及各种性能参数。
抛开物料性质与设备结构这两方面的硬性因素，我们主要从振动筛性能参数出发，详细分析振幅、振动频率、振动方向角、筛面倾斜角以及抛射角各个参数指标对其效率的影响，以便振动筛操作人员借鉴。
1振动筛的振幅一般，振动筛型号越大，所选择的振幅也就越大。
因为振动筛的振幅越大、筛孔堵塞现象会越少，从而越利于矿石的筛分分层，获得较好的筛分生产能力。
但要注意的是，若振动筛的幅度过大，强烈振动就会对振动筛本身造成比较大的损害。
而振动筛振幅的选择通常由矿石粒度和性质来决定，当矿石颗粒小、潮湿且还具有一定黏性时，我们则需采用低频、大振幅。
此外，不同的筛分作业阶段也要选择相应的振幅和频率。
例如，选前筛分作业一般采用低频、大振幅，脱水、脱介作业则要采用高频、小振幅。
2振动筛的振动频率振动频率对矿石颗粒在筛面上的跳动状态有直接影响。
以高频振动筛为例，其高频率很好地破坏了矿浆表面的张力，使细粒物料在筛面上呈高速振荡状态，加速了有用矿物的分离，同时增加了小于分离粒度物料与筛孔接触的概率，从而创造了良好的筛分条件。
过高或过低的振动频率对筛分效率而言都是无益的。
据研究表明，不论振动筛进行何种筛分作业，振动频率维持在850-1000次/分为理想的选择。
若频率过低，同样振动强度下，振动器的偏心块重量会随之增大，不够经济；而同样振动强度下，较高的频率则会大大影响到矿石的运行速度，这也就意味着处理能力降低。
因此，振动频率并非是随意调节的，必须按照选厂实际情况调至合适范围，才能使振动筛发挥理想性能。
3振动筛的筛面倾斜角筛面倾斜角指的是筛面与水平面间的夹角，其角度的大小与振动筛的处理能力与筛分效率息息相关。
YKR、ZKR振动筛技术参数
YKR、ZKR系列振动筛简介概述YKR、ZKR系列振动筛是我公司吸引德国技术，并结合我国的实际情况研制开发的具有国际先进水平的振动筛。
它适用于煤炭、水电、矿山、建材、化工和其它行业。
在十几年的使用中，用户一致认为该两种系列筛分机技术先进、质量可靠，具有国内先进水平。
其中YKR系列的3.0×5.25mm筛机获1987年煤炭部科学技术进步二等奖。
全系列筛机获机械部科技进步三等奖、省新产品一等奖、省科技进步二等奖及南昌市科技进步奖等。
国家计委科技（1990）1949号文认定：YKR和ZKR系列振动筛具有国际先进水平，可替代进口产品。
该系列振动筛的国家行业标准JB/T6388-92《YKR型圆振动筛》、JB/T6389-92《ZKR型直线振动筛》由公司总经理杨隆昌先生执笔编制起草并已颁布在全国实施。
该系列振动筛共有98种规格，系列化、通用化、标准化程度高，全系列筛机只用9套激振器，很多部件可通用。
结构特点1、激振器采用外置式块偏心结构，具有激振力大、激振器重量轻、轴承负荷小、筛机动负荷小等优点。
2、筛机侧板采用整板冷作折弯、无焊接、强度高使用寿命长。
横梁与侧板间联接采用抗扭剪高强螺栓联接，无焊接、横梁易更换。
3、电机与激振器联接采用挠性联轴器，与用万向节联接相比，具有使用寿命长，造价低，对筛机安装条件要求低，对电机冲击小等优点。
4、直线振动筛采用先进的双电机自同步技术，具有噪音低，维护方便等特点。
5、YKR、ZKR系列筛机振幅、筛面倾角均可根据实际情况进行调整。
6、筛机支撑采用橡胶弹簧，其与金属弹簧相比，具有使用寿命长、耐腐蚀，运行平稳、噪声音低、对地基冲击小等优点。
7、圆振动筛激振器在重心上方，筛机两端运动轨迹为椭圆，在入料端椭圆长轴与筛面之间的夹角为锐角，使物料快速均匀流动，在出料端椭圆长轴与筛面之间的夹角为钝角，使物料缓速均匀的流也，整个筛面物料形成等厚筛分，处理能力和筛分效率大为提高。
高频电磁振动筛技术要求
高频电磁振动筛技术要求一、货物需求一览表
二、技术参数及要求
1. 技术参数
1.1设备名称：高频电磁振动筛。
*1.2型号：SDS2425S
*1.3层数：两层
*1.4筛面长：2500mm 宽：2400mm
*1.5筛面面积：12m2
*1.6激振器数目：20个
*1.7振幅:1-4mm
*1.8:激振器频率：2800-3000次/min
*1.9功率：5KW
△1.10给料浓度：5-50%
*1.11处理能力：50-200T/h
△1.12产品水分：<28%
*1.13外形尺寸：3000*3000*4000mm
*1.14安装倾角：5-200
△1.15：设备颜色：桔红色
△1.16：重量5900KG
2.设备电控特征
*2.1电源：AC220/380V f:50Hz
*2.2控制方式：微电脑智能数控，双向可控硅整流
*2.3保护方式：过负荷保护、短路速断保护、接地保护、漏电保护
*2.4绝缘等级：F级
*2.5防护等级:IP55
*2.6工作方式：S1
*2.7启动方式：就地/远控
3.设备材质要求
△3.1筛网材质：不锈钢丝编织网：网目:120目
*3.2筛箱材质：Q235钢板：侧帮边板厚10mm,中板厚12mm,底板厚8mm *3.3给料箱材料：Q235钢板，耐磨部分厚度12mm
*3.4击打条支衬板：304不锈钢
*3.5震动轴：45#钢材质，震动帽采用聚酯材料
*3.6减振原件：弹性橡胶减振器
*上述要求材料必须提供有资质的材质化验报告
*3.7技术资料1套。
振动筛图纸——精选推荐
序号图纸名称、型号规格价格五、筛分设备1振动筛设计手册40 2SZZ自定中心振动筛说明书303SZZ单层吊式自定中心振动筛300×600、400×800、500×1000、600×1200、800×1600、900×1800、1250×2500、1250×4000、1500×3000、1500×4000、1800×3600、2000×4000各2604SZZ双层吊式自定中心振动筛300×600、400×800、600×1200、800×1600900×1800、1250×2500、1250×4000、1500×25001500×3000、1500×4000、1800×3600、2000×4000各2605SZZ单层座式振动筛900×1800、1200×2400、1250×2500、1500×30001500×4000、1800×3600各2606SZZ双层座式振动筛900×1800、1200×2400、1250×2500、1500×30001500×4000、1800×3600各2607ZSG3-1200×3000座式振动筛上海冶金矿山380 8ZSG6-1500×4000吊式振动筛4009ZS M1500×5600、ZS M1700×5600、ZS M2000×6500ZS M1800×5500双轴振动筛各600102ZS M1500×5600、2ZS M1700×5600、2ZS M2000×65002ZS M1800×5500双轴振动筛各600111500×3000电磁振动筛360 12600×1500电磁振动筛40013SZ900×1800、SZ1250×2500、SZ1500×3000惯性振动筛各400142SZ900×1800、2SZ1250×2500、2SZ1500×3000惯性振动筛各40015DD型单轴矿用振动筛鞍山矿山DD900×1800 DD1200×2400 DD1500×3000DD1500×4000 DD1800×3600各380162DD型单轴矿用振动筛2DD900×1800 2DD1200×2400 2DD1500×30002DD1500×4000 2DD1800×3600各38017ZD单轴矿用振动筛ZD900×1800 ZD1200×2400 ZD1500×3000ZD1500×4000 ZD1700×4000 ZD1800×3600ZD2100×6000各380182ZD单轴矿用振动筛2ZD900×1800 2ZD1200×2400 2ZD1500×30002ZD1500×4000 2ZD1700×4000 2ZD1800×3600 2ZD2100×6000各38019DD M煤用单轴筛DD M1235、1556、1740、1756、20562DD M1235、1556、1740、1756、2056各40020ZD M煤用单轴筛ZD M1235、1556、1740、1756、20562ZD M1235、1556、1740、1756、2056各40021SZR型热矿振动筛鞍山矿山SZR1545、1848、2575、3175SZRX2557、3175、3183各120022SZG共振筛SZG1000×2500 2SZG1500×4000各160023YA型圆振筛说明书鞍山矿山3024YA-1236、1530、1536、1542、1548、1836YA-1842、1848、2148、2160、2448、2460圆振动筛各1600252YA-1236、1536、1542、1548、1836、18422YA-1848、2148、2160、2448、2460 圆振动筛各160026 3YA型三层圆振动筛鞍山3YA1236 3YA1536 3YA1542 3YA15483YA1842 3YA1848 3YA2148 3YA2160各200027YAH-1536、1542、1548、1836、1842、1884YAH-2148、2448、2460、圆振动筛各1600282YAH-1536、1542、1548、1836、1842、18842YAH-2148、2448、2460、圆振动筛各160029 YK 2YK型圆振动筛上海YK 2YK-1230、1445、1645、1845、2045YK 2YK-2060、2445、2460、3052、3060圆振动筛各150030 3YK1535、1545、1548、1860圆振筛各160031YKR 2YKR型圆振动筛YKR1236 YKR1237 YKR1437 YKR1445YKR1637 YKR1645 YKR1845 YKR2037YKR2045 YKR2052 YKR20622YKR1236 2YKR1437 2YKR1445 2YKR16372YKR1645 2YKR1845 2YKR1852 2YKR20372YKR2045 2YKR2052 2YKR2062各160032ZSG型单层高效重型振动筛ZSG-10×20 ZSG-15×40 ZSG-20×60ZSG-10×30 ZSG-15×50 ZSG-20×70ZSG-15×30 ZSG-20×50 ZSG-20×80现货33ZSGB型双层高效重型振动筛ZSGB-10×20 ZSGB-15×40 ZSGB-20×60ZSGB-10×30 ZSGB-15×50 ZSGB-20×70ZSGB-15×30 ZSGB-20×50 ZSGB-20×80现货34SZZ1-8.3双轴惯性振动筛40035SZZ3型三层吊式自定中心振动筛SZZ3-1250×3000、1800×3600、1250×4000SZZ3-1500×3000、1500×4000、1800×4000面议36回转筛ø600×2900、ø900×2900、ø1000×2500ø700/ø600×1500、ø900/ø700×2500、ø1100/ø800×4400各15037600×1500、1500×3000电磁振动筛各40038ZKX 2ZKX型直线振动筛ZKX0936 ZKX1248 ZKX1542 ZKX1836ZKX1848 ZKX1236 ZKX1536 ZKX1548ZKX1842 ZKX2148 ZKX2160 ZKX24602ZKX0936 2ZKX1248 2ZKX1542 2ZKX18362ZKX1848 2ZKX1236 2ZKX1536 2ZKX15482ZKX1842 2ZKX2148 2ZKX2160 2ZKX2460各180039ZK 2ZK型直线振动筛（鞍山矿山）ZK1230 2ZK1230 ZK1445 2ZK1445 2ZK1836ZK1645 2ZK1645 ZK1845 2ZK1845ZK2045 2ZK2045 ZK2060 2ZK2060ZK2445 2ZK2445 ZK2452 2ZK2452ZK2460 2ZK2460 ZK3052 2ZK3052ZK3652 2ZK3652 ZK3660 2ZK3660各180040ZK型直线振动筛（煤炭院）1.2×2.25、1.2×3.75、1.4×3.75、1.8×3.75各150041 YZ 2YZ型圆振动筛YZ1236 2YZ1236 YZ1536 2YZ1536YZ1542 2YZ1542 YZ1548 2YZ1548各120042 ZKR 2ZKR型圆振动筛ZKR1230 2ZKR1230 ZKR1545 2ZKR1545 ZKR1852ZKR1645 2ZKR1645 ZKR1845 2ZKR1845 2ZKR1852现货43 9B92(ZSL3090)冷矿振动筛现货44 9B93(ZSL3090)冷矿振动筛现货45 9B94(ZSL2585)冷矿振动筛现货46GTø1500×ø1200×1500滚笼筛280 47GTø1700×ø1000×1500滚笼筛280 48GTø1900×ø1200×1700滚笼筛280 49GTø2100×ø1500×2000滚笼筛280 50HS1230、1540化肥筛各1000 512H1750×3500双层重型振动筛1000 52CBV2060 ZD3060 DHY2448等厚筛现货53GXS-1235型高频脱水筛380 54 QZK2041高频振动脱水筛800 55SF1、FH28-20-60型弧型筛380 56 SF2、FH34-20-60型弧型筛38057 FH2100-2030-60翻转弧型筛38058DZ1852香蕉筛现货59GXS1426 GXS1630琴弦筛现货602SZ M、1556A煤用直线振动筛煤炭部选煤院800 612ZS1756A双层座式双轴筛800 623ZD1250×2500三层单轴座式振动筛500本厂提供输送机图纸,欢迎各单位和个人来电来函联系本所，我们愿为您竭诚服务。
各类型振动筛型号分类及技术参数
各类型振动筛型号分类及技术参数振动筛是一种常用的物料筛选设备，广泛应用于矿山、建筑材料、化工、电力、冶金等行业。
根据其结构特点、筛分材料的性质，振动筛可以分为多种类型，以下是各类型振动筛的分类及其技术参数。
一、直线振动筛1.结构特点：直线振动筛采用振动电机作为振动源，通过其激振装置使筛板产生直线振动，一般采用双振动电机驱动，可产生强大的激振力，适用于中、细颗粒物料的筛分。
2.技术参数：-筛面倾角：0-7°-处理能力：10-500t/h- 筛分粒度：0.074-15mm二、圆振动筛1.结构特点：圆振动筛采用筛箱为圆形，通过振动电机产生惯性离心力使物料在筛面上产生圆形运动。
圆振动筛适用于湿、干、细颗粒物料的筛分。
2.技术参数：- 筛面直径：600-3000mm-处理能力：20-300t/h- 筛分粒度：0.074-350mm三、高频振动筛1.结构特点：高频振动筛采用振动电机作为振动源，通过筛架上的振动传感器将高频振动转换为筛板上的微弱振动，使物料在筛面上进行高频筛分。
高频振动筛适用于湿、糊状物料的筛分，可以有效去除细小颗粒物料。
2.技术参数：-震动频率：325-3300次/分钟-处理能力：15-700t/h- 筛分粒度：0.075-20mm四、椭圆振动筛1.结构特点：椭圆振动筛采用筛箱为椭圆形，通过两个不同速度的振动电机产生椭圆振动，使物料在筛面上沿椭圆轨迹进行筛分。
椭圆振动筛适用于湿、干物料的筛分，可提高筛分效率。
2.技术参数：- 筛面宽度：1000-4000mm-处理能力：50-850t/h- 筛分粒度：0.075-300mm五、翻转振动筛1.结构特点：翻转振动筛采用筛箱为翻转角度可调的矩形结构，通过偏心块驱动振动装置产生筛箱的翻转运动，使物料在筛面上进行筛分。
翻转振动筛适用于高湿度、黏糊性物料的筛分，可解决物料黏结、堵塞的问题。
2.技术参数：-筛箱翻转角度：35-55°-处理能力：15-450t/h- 筛分粒度：2-75mm以上是各类型振动筛的分类及其技术参数。
各类型振动筛型号分类及技术参数
型号1：ZS3/Z-01型振动筛1．用途及适用范围：ZS3/Z-01钻井液振动筛为钻井液中的第一级固控设备，主要用来筛分钻井液中的有害固相颗粒，此钻井液振动筛为三段式直线振动筛，该筛适合油田2000米以上各类钻机的配套使用。
2．结构特点▲ZS3/Z-01为三段式筛、直线型振动轨迹筛。
▲采用2台美国进口MARTIN高G震力长轴激振电机，可在筛网上输出7.3G的震力。
振动筛噪音低于78 dBA。
▲筛箱筛网可配置平板或波浪型结构的钩边筛网，筛网过滤面积大，可适应不同钻井工况下的泥浆处理。
▲筛网采用压块张紧螺栓拉紧机构，可以快速简便地更换筛网。
▲筛架为丝杆结构装置，结构简单可靠，可在不间断作业情况，可快速改变筛架-1°～5°的倾角，确保泥浆能合理、有效的得到处理。
▲筛架支撑减振器采用橡胶复合弹簧，振动效果好，噪音低，使用寿命长。
▲此型振动筛结构紧凑，体积轻便，占地面积小，ZS3/Z-01结构示意图▲ 振动筛进料器（泥浆盒）与井口溢流管线接口可根据用户选择在泥浆盒的两侧面或背面连接管线。
技术性能参数 筛网规格平板或波浪形钩边筛网3-1050×700；筛目：80～200目 激振电机SVX18-7710 (进口马丁长轴电机)：２-1.865KW 最大振动强度7.1～7.2Ｇ 振动幅度：≥5.5mm 筛箱倾角-１°～+5° 防爆等级Exd ⅡBT4 防护等级IP55 外形尺寸（长×宽×高）2950×1694×1580mm 重量1950Kg 筛网面积（㎡）≥2.3 筛分固相颗粒直径（μm ）≥75 钻井液处理能力（m3/h ） ＞200型号2： ZS3/Z-02型振动筛1．用途及适用范围：ZS3/Z-02钻井液振动筛为钻井液中的第一级固控设备，主要用来筛分钻井液中的有害固相颗粒，此钻井液振动筛为三段式直线振动筛，该筛适合油田2000米以上各类钻机的配套使用。
高频筛
高频筛简介：高频筛（高品筛）由激振器、矿浆分配器、筛框、机架、悬挂弹簧和筛网等部件组成。
高频筛（高品筛）效率高、振幅小、筛分频率高。
与普通筛分设备的原理不同，由于高频筛（高品筛）采用了高频率，一方面破坏了矿浆表面的张力和细粒物料在筛面上的高速振荡，加速了大密度（比重）有用矿物和析离作用，增加了小于分离粒度物料与筛孔接触的概率。
从而造成了较好的分离条件，使小于分离粒度的物料，特别是比重大的物粒和矿浆一起透过筛孔成为筛下产物。
高频筛的性能特点:1、筛机采用全新原理设计，是一种全新结构的高效筛面振动筛分机械。
2、激振器通过传动机构驱动筛面作高频振动、筛箱静止。
振动系统设计在近共振状态工作，整机经过减振支承，使地面基本不承受动载荷，筛机不需要制做基础，直接安装在坚实平整的地面上或普通钢结构平台即可正常工作。
3、筛面振动频率50Hz，振幅0~2毫米，振动强度为重力加速度的8～10倍，是一般机械振动筛振动强度的2～3倍。
筛面不易堵孔，筛分效率高，处理能力大。
特别适用于细粒粉体物料的筛分。
4、筛面由三层不同的柔性筛网组成。
底层钢丝绳芯聚氨酯网为支撑网，上面铺设丝径和网孔皆不相同的双层不锈钢丝编织复合网。
复合网上层为工作网，与物料直接接触进行筛分工作，复合网下层为底网，用于分散受力和传递振动，以保证工作网的高筛分效率和延长使用寿命。
筛网两端有挂钩，便于筛网装卸和调整张紧度。
入料缓冲筛板使矿浆分散均布，避免直接冲击筛网造成损坏。
5、振动传动系统采用优质弹性材料柔性连结，长期运转工作可靠；筛机为节能产品。
单个激振器功率仅0.15kW，选矿常用2420型电磁高频筛，整机耗电功率不超过1.2kW/台。
6、筛箱侧板采用钢板整体折弯成型，既提升筛机整体刚度和工作可靠性，设备外形更为美观。
高频筛的适用范围：高频筛广泛适用于选矿、选煤、化工、制砖、食品、制药、制碱、化肥、造纸等行业中各种物料的干法、湿法筛分、分级、脱水。
用于选矿厂磨矿分级流程中的细粒分级作业，在适当的给料浓度、给料粒度（-200目粒级含量）、以及需求筛下粒度与给料粒度之差小于30个百分点的条件下，筛分效率高达75%左右。
申克筛子(型号及参数)
22.33
30
12439
SLO3673
26.79
30
14692
SLO3676
27.91
37
14761
SLO3680
29.02
37
14925
SLO3685
31.26
55
18664
SLO4361
26.05
55
19180
SLO4373
31.26
55
19325
SLO4385
36.47
55
22945
申克系列振动筛
申克振动筛是德国申克公司上百年振动设备设计和制造经验与现代最先进的设计和制造工艺结合的杰作，整机结构经过最优化设计，大量采用强度和刚度更高的箱形梁结构，最先进的焊接工艺和制造设备是其产品质量的保证，采用申克全球统一材料及加工工艺标准。使用于各种恶劣的工况环境，在全球各地的煤炭、铁矿和采石行业等广阔领域被广泛使用。迄今，公司在中国煤炭市场共销售一千七百多台，天津工厂出口一百三十多台。准格尔露天煤矿选煤厂1992年进口的振动筛一直使用至今。
SLG3048
14.88
22
6988
SLG3052
15.81
22
7350
SLG3061
18.61
30
10570
SLG3073
21.4
30
13050
SLG3630
11.16
22
6539
SLG3636
13.4
30
8850
SLG3642
15.63
30
9700
SLG3648
17.86
30
10900
高频振动筛工作原理
高频振动筛工作原理
高频振动筛是一种新型筛分设备，其工作原理是利用高频振动力
使筛面上的物料发生微弱振动，从而实现物料筛分的目的。
具体来说，高频振动筛通过电机驱动激振器产生高频振动力，将物料放置在筛面
上同时进行筛分。
当物料在筛面上通过振动筛分时，大颗粒的物料被
阻挡在筛面上，而小颗粒的物料则穿过筛孔落入下一级设备或收集器中。
高频振动筛的振动频率通常在1500-7200次/分钟之间，由于其筛
孔较小且振幅较小，因此可以精确地对物料进行分级筛分，分选效果
优异。
同时，高频振动筛具有自清洁功能，由于筛面振动加速度大，
物料在筛孔的作用下容易接触摩擦，因此能够有效地预防堵塞问题，
提高筛分效率。
总之，高频振动筛是一种高效、精确的筛分设备，具有分选效率高、筛分精度高、自清洁功能好、维护方便等特点，在化工、食品、
医药、矿山等行业得到广泛应用。
各类型振动筛型号分类及技术参数
型号1：之阳早格格创做ZS3/Z-01型振荡筛ZS3/Z-01结构示企图1．用途及适用范畴：ZS3/Z-01钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为三段式曲线振荡筛，该筛符合油田2000米以上百般钻机的配套使用.2．结构特性▲ZS3/Z-01为三段式筛、曲线型振荡轨迹筛.▲ 采与2台好国进心MARTIN下G震力少轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78 dBA.▲筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，筛网过滤里积大，可符合分歧钻井工况下的泥浆处理.▲筛网采与压块弛紧螺栓推紧机构，不妨赶快烦琐天调换筛网.▲ 筛架为丝杆结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小，▲振荡筛进料器（泥浆盒）与井心溢流管线交心可根据用户采用正在泥浆盒的二正里或者反里连交管线.技能本能参数ZS3/Z-02型振荡筛ZS3/Z-02结构示企图1．用途及适用范畴：ZS3/Z-02钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为三段式曲线振荡筛，该筛符合油田2000米以上百般钻机的配套使用.2．结构特性▲ ZS3/Z-02为三段式筛、曲线型振荡轨迹筛.▲ 采与2台好国进心MARTIN下G震力少轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78dBA.▲ 筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，筛网过滤里积大，可符合分歧钻井工况下的泥浆处理.▲ 筛网采与压块弛紧螺栓推紧机构，不妨赶快烦琐天调换筛网.▲ 筛架为脚动液压油缸推动杆降落结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小.▲ 振荡筛进料器（泥浆盒）与井心溢流管线交心可根据用户采用正在泥浆盒的二正里或者反里连交管线.技能本能参数筛网规格海浪形钩边筛网3-1050×700；筛目：80～200目激振电机最大振荡强度振荡幅度：筛箱倾角-１°～+5°防爆等第ExdⅡBT4防备等第IP55形状尺寸（少×宽×下）2950×1594×1540mm沉量1850Kg筛网里积（㎡）筛分固相颗粒曲径（μm）≥75钻井液处理本领（m3/h）＞200型号3：ZS3/Z-03型振荡筛ZS3/Z-03结构示企图1．用途及适用范畴：ZS3/Z-03钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为三段式曲线振荡筛，该筛符合油田2000米以上百般钻机的配套使用.2．结构特性▲ ZS3/Z-03为三段式筛、曲线型振荡轨迹筛.▲ 采与2台好国进心MARTIN下G震力短轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78dBA.▲ 筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，筛网过滤里积大，可符合分歧钻井工况下的泥浆处理.▲ 筛网采与压块弛紧螺栓推紧机构，不妨赶快烦琐天调换筛网.▲ 筛架为脚动液压油缸推动杆降落结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小.▲ 振荡筛进料器（泥浆盒）与井心溢流管线交心可根据用户采用正在泥浆盒的二正里或者反里连交管线.技能本能参数ZS3/Z-04型振荡筛ZS3/Z-03结构示企图1．用途及适用范畴：ZS3/Z-04钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为三段式曲线振荡筛，该筛符合油田2000米以上百般钻机的配套使用.2．结构特性▲ ZS3/Z-04为三段式筛、曲线型振荡轨迹筛.▲ 采与2台好国进心MARTIN下G震力短轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78dBA.▲ 筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，采与海浪形筛网，筛网里积减少105%~180%，液体处理本领提下至125%，可符合分歧钻井工况下的泥浆处理，.▲ 筛网采与单边赶快弛紧系统，不妨赶快烦琐天调换筛网，每块筛网可正在1分钟内完毕调换.▲ 筛架为脚动液压油缸推动杆降落结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小.▲ 振荡筛进料器（泥浆盒）与井心溢流管线交心可根据用户采用正在泥浆盒的二正里或者反里连交管线.技能本能参数ZS3/Z1×2-01型振荡筛ZS3/Z1×2-01结构示企图1．用途及适用范畴：ZS3/Z1×2-01钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为三段式曲线振荡筛，该筛符合油田2000米以上百般钻机的配套使用.2．结构特性▲ ZS3/Z1×2-01为三段式单层筛网、曲线型振荡轨迹筛.▲ 采与2台好国进心MARTIN下G震力短轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78dBA.▲筛网为单池型单层筛网结构，表层为8～20目金属网板网，灵验过滤掉大颗粒固相，减少下层筛池筛网的筛分背荷，普及了下层筛网的筛网灵验性，延少了下层筛使用寿命.筛箱下层筛网可摆设仄板或者海浪型结构的钩边筛网，采与海浪形筛网，筛网里积减少105%~180%，液体处理本领提下至125%，可符合分歧钻井工况下的泥浆处理，.▲下层筛池筛网采与单边赶快弛紧系统，不妨赶快烦琐天调换筛网，表层筛池筛网采与斜楔块式压紧办法，上下层筛池筛网每块筛网可正在1分钟内完毕调换.▲ 筛架为脚动液压油缸推动杆降落结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小.▲ 振荡筛进料器（泥浆盒）与井心溢流管线交心可根据用户采用正在泥浆盒的二正里或者反里连交管线.技能本能参数ZS3/Z2-01（或者02）型振荡筛ZS3/Z2-01（或者02）结构示企1．用途及适用范畴：ZS3/Z2-01（或者02）钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为三段式单联曲线振荡筛，该筛符合油田2000米以上百般钻机的配套使用. 2．结构特性▲ ZS3/Z-01（或者02）型为三段式、单联型曲线型振荡轨迹筛.▲ 采与4台国产HSVM-32-4S或者好国进心MARTIN下G震力少轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78 dBA.▲ 筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，筛网过滤里积大，可符合分歧钻井工况下的泥浆处理.▲ 筛网采与压块弛紧螺栓推紧机构，不妨赶快烦琐天调换筛网.▲ 筛架为丝杆结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此单联型振荡筛由二台单筛箱串联同用一个底座，以及同用一个进料器（泥浆盒），使其结构紧密合理，体积沉巧，占大天积小，▲单联型振荡筛进料器（泥浆盒）与井心溢流管线交心从泥浆盒的背侧交心举止连交管线，交线采与法兰盘联交，连交便当.技能本能参数ZS4/Z-01型振荡筛ZS4/Z-01（结构示企图）1．用途及适用范畴：ZS4/Z-01钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为四段式曲线振荡筛，该筛符合油田5000米以上百般钻机的配套使用.2．结构特性▲ ZS4/Z-01为四段式筛、曲线型振荡轨迹筛.▲ 采与2台好国进心MARTIN下G震力短轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78dBA.▲ 筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，筛网过滤里积大，可符合分歧钻井工况下的泥浆处理.▲ 筛网采与压块弛紧螺栓推紧机构，不妨赶快烦琐天调换筛网.▲ 筛架为脚动液压油缸推动杆降落结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小.▲ 振荡筛进料器（泥浆盒）与井心溢流管线交心由泥浆盒反里用法兰盘举止连交管线，连交简朴便当，赶快.技能本能参数筛网规格海浪形钩边筛网3-1050×700激振电机振荡强度振荡幅度：筛箱倾角-１°～+5°防爆等第ExdⅡBT4防备等第IP55形状尺寸（少×宽×下）3674×1634×1708mm沉量2308Kg筛网里积（㎡）钻井液处理本领（m3/h）＞260筛分固相颗粒曲径（μm）≥75ZS3/FP-01型振荡筛ZS3/FP-01（结构示企图）1．用途及适用范畴：ZS3/FP-01三段式复频轨迹型振荡筛，是尔公司及止业内较新式的复频轨迹型振荡筛，它是由曲线型振荡轨迹与椭圆振荡轨迹复合而成，既可单独做曲线型振荡，也可单独做复频振荡（仄动椭圆疏通），适用于百般较搀纯性的天层钻井液的处理.符合油田5000米以上百般钻机的配套使用.2．结构特性▲ZS3/FP-01为三段式、复频轨迹型（可单独做曲线型振荡轨迹）振荡筛筛.▲主激振器采与2台好国进心MARTIN下G震力短轴激振电机以及1台辅帮激振器—好国进心MARTIN下G震力短轴激振电机，此型筛可正在筛网上输出7.3G的震力.振荡筛噪音矮于78dBA.▲ 筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，采与海浪形筛网，筛网里积减少105%~180%，液体处理本领提下至125%，可符合分歧钻井工况下的泥浆处理，.▲ 筛网采与单边赶快弛紧系统，不妨赶快烦琐天调换筛网，每块筛网可正在1分钟内完毕调换.▲ 筛架为电动液压统造、油缸推动杆降落系统结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小.▲ 振荡筛进料器（泥浆盒）与井心溢流管线交心可根据用户采用正在泥浆盒的二正里或者反里连交管线.技能本能参数。
德瑞克振动筛
世界知名振动筛企业联展之-美国德瑞克高频振动筛特点及原理解析德瑞克叠层高频振动细筛特点分析：该设备具有筛分效率高、处理能力大、结构紧凑合理、占地面积小、功耗低等优点。
德瑞克叠层高频振动细筛多达五层分级筛框的高容量，即节省了地面空间又降低了安装成本。
直线运动轨迹为物料提供了最优越的筛分效率和最大的筛分能力。
同时拥有易操作，维护成本低等特点。
多路并联，占用空间小。
最大可实现五路并联，扩展了原有的多路给料原理。
筛框采用橡胶弹簧悬挂支撑，噪音低，功耗小，设备动负荷小，故对安装基础无特殊要求。
强制矿浆分配给矿，可使矿浆均匀铺展于筛面，降低筛面矿浆流动速度，延长筛网寿命。
双振动器配置，直线振动配合再造浆专利技术，筛分物料流动区域长，传递速度快，具有更大的筛分能力和筛分效果。
配置高质量、高开孔率防堵耐磨聚氨酯筛网。
变频设计，有效控制筛分粒度。
设备表面防腐耐磨喷胶处理，有效延长设备寿命。
高品质耐用的的德瑞克叠层高频振动细筛德瑞克振动筛重新定义了潮湿细颗粒物料高效筛分的概念。
占地面积小而又拥有超高容量，这是以往任何振动筛都无法达到的。
组成可达五层的独立筛框进行多路并联。
德瑞克高频振动细筛配置了德瑞克高质量、高开孔率防堵耐磨聚氨酯筛网。
这让潮湿细颗粒的处理效果变的出乎您的想像。
目前德瑞克叠层高频振动细筛已经成功应用于全球数以百计的选矿及矿产品加工企业，为客户取得了较高的经济效益。
德瑞克叠层高频振动细筛操作原理德瑞克叠层高频振动细筛由五个独立的筛框进行分级操作。
矿浆从分矿器上部或下部给入，经分矿器均匀分成多路，再经给矿软管分别进入多个给矿器。
给矿器把矿浆均匀地洒在筛面上端。
筛面上的物料由于连续受到高频率小振幅的振动，在倾斜的筛面上做作连续的跳跃，使物料分散，细粒物料在调匀的过程中透过筛孔称为筛下产品，而大于筛孔的物料在倾斜的筛面上作连续的向前跳跃，最后跳出筛网成为筛上产品。
德瑞克叠层高频振动细筛应用领域：铝渣矾土铬矿煤炭铜长石石榴石石膏铁矿石高岭土铅和锌矿砂硝酸盐磷酸盐铂金钾肥稀土矿物树脂颗粒白钨矿石英砂铌锡矿钛钨矿石铀Derrick Corporation 德瑞克简介：美国德瑞克公司是世界著名振动筛分机械制造和研发企业。
GPS型高频振动筛
GPS型高频振动筛一、用途此筛机适用于煤泥或尾矿脱水作业，广泛用于洗煤厂、选矿厂等作业。
我厂使用的是（辽宁鞍山捷东矿山机械有限公司）型号GPS1837型二、工作原理与结构特征该系列振动筛采用双电机驱动和自同步原理，电机通过万向轴直接驱动具有偏心块的箱式振动器，使筛机产生振动，筛箱的运动轨迹为直线。
该系列振动筛由筛箱、振动器、弹簧减震装置、电机支架、电机及万向轴装配等5部分组成，三、润滑润滑方法为润滑脂润滑，建议采用美国加德士石油公司生产的重负荷极压润滑脂，（2号极压锂基脂），我厂现在采用的是二硫化钼。
四、保养与维修：1、橡胶减震簧应避免与油脂、油漆接触，防热、防磨损，备件应保存在干燥、避光、常温的仓库中，室内温度不能高于35℃。
经常观察橡胶弹簧，定期测量弹簧高度，橡胶弹簧工作高度减少20%后不能使用，应更换新的弹簧，更换弹簧时应四组同时更换。
2、振动器维修时，轴承安装应在干燥、无灰尘的条件下进行。
A、将圆柱滚子轴承的内套在油中加热到约80℃，然后装在轴上。
B、将圆柱滚子轴承的外套与隔离环装在轴承座中，将滚动轴承填入润滑脂。
C、将装配好的轴承内套和轴放在圆柱滚子轴承的外套里。
D、将油封装入轴承压盖，将轴承压盖装到轴承座。
E、将润滑脂加入迷宫环，固定迷宫环。
F、安装偏心块并固定好。
振动器的拆卸依据相反顺序，拆下的部件应清洗并检查是否可再使用。
3、振动器与安装梁的接触加工表面不能有损坏现象，此面的损坏会导致振动器不能稳定地固定在安装梁上，振动器与安装梁的连接螺栓，不允许用普通螺栓代替，并且筛机工作中经常检查此螺栓的紧固性，最少每半个月检查一次，其任意一个螺栓的松动，都会导致其他螺栓的剪断，引起筛机损坏。
4、采用环槽铆钉连接的地方，允许用高强渡螺栓代替，所有的接触面或孔均应没有灰、油、绣、铁销和毛刺。
5、采用高强度螺栓、螺母和垫圈，连接时施加的扭矩符合要求。
6、维修筛箱时，为了防止由于焊接引起的应力，一般情况不赞成在现场对筛箱及任何辅助件进行焊接，必须在现场焊接时，应由熟练的操作人员进行，建议采用以下步骤：A、为防止裂纹延伸，在裂纹的每一端钻6mm直径的孔。
D5FG1216叠层高频振动细筛在乌海矿友选煤厂的应用
D5FG1216叠层高频振动细筛在乌海矿友选煤厂的应用赵振龙;陈佳丽;李增慧;杨春胜;张涛【摘要】介绍了D5FG1216叠层高频细筛结构和工作原理,并针对乌海矿友选煤厂精煤回收工艺流程中存在的问题,提出了采用D5FG1216叠层高频细筛代替原有弧形筛的工艺流程改造的方案,并对改造前、后流程分选指标进行了经济效益评价.该设备在精煤回收生产工艺中的工业应用达到了节约成本、脱泥降灰的预期效果.【期刊名称】《选煤技术》【年(卷),期】2017(000)003【总页数】4页(P39-42)【关键词】叠层高频振动筛;柔性聚氨酯筛网;脱泥降灰;工业应用【作者】赵振龙;陈佳丽;李增慧;杨春胜;张涛【作者单位】唐山陆凯科技有限公司,河北唐山063020;唐山陆凯科技有限公司,河北唐山063020;唐山陆凯科技有限公司,河北唐山063020;唐山陆凯科技有限公司,河北唐山063020;唐山陆凯科技有限公司,河北唐山063020【正文语种】中文【中图分类】TD951泰和集团矿友选煤有限公司(以下简称矿友选煤厂)是一座处理能力为150 Mt/a的选煤厂。
在工艺上采用选前排矸-重介-浮选联合工艺，入选原煤为高矸、中硫、强粘结性的主焦煤，主要产品为中煤和精煤[1]。
近年来，由于振动弧形筛(以下简称弧形筛)筛分效率低，脱泥降灰效果差，选煤厂煤泥灰分居高不下，给后序浮选、压滤作业带来了沉重负担，直接制约着矿友选煤厂的经济效益[2-4]。
为了提高粗煤泥回收效果，提升精煤质量，降低生产成本，结合叠成高频细筛的技术特点和工作原理[5-7]，提出采用D5FG1216叠层高频细筛(以下简称D5FG1216叠层筛)对原有的工艺流程进行升级改造[8-9]，即采用D5FG1216叠层筛替代原有的弧形筛对煤泥进行处理，实际应用表明，此次升级改造降低了生产成本，取得了良好的生产指标，脱泥降灰效果明显。
在原精煤回收工艺中，直线筛的筛下物经磁选机分选，分离出合格重介质后，剩余产品给入角锥池，经角锥池浓缩给入弧形筛，角锥池的溢流产品和弧形筛的筛下给入浮选，筛上产品经离心脱水后作为精煤产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高频振动筛知识介绍
高频振动筛产品描述
高频振动筛简称高频筛，高频振动筛(高频筛)由激振器、矿浆分配器、筛框、机架、悬挂弹簧和筛网等部件组成。
高频振动筛(高频筛)效率高、振幅小、筛分频率高。
与普通筛分设备的原理不同，由于高频振动筛(高频筛)采用了高频率，一方面破坏了矿浆表面的张力和细粒物料在筛面上的高速振荡，加速了大密度有用矿物和析离作用，增加了小于分离粒度物料与筛孔接触的概率。
从而造成了较好的分离条件，使小于分离粒度的物料，特别是比重大的物粒和矿浆一起透过筛孔成为筛下产物。
高频振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，高频振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。
高频振动筛结构：主要由筛箱、激振器、悬挂（或支承）装置及电动机等组成。
电动机经三角皮带，带动激振器主轴回转，由于激振器上不平衡重物的离心惯性力作用，使筛箱获振动。
改变激振器偏心重，可获得不同振幅。
高频振动筛的特点
1、高振次、低振幅，能有效降低矿浆的表面张力，有利于细、重物料的析离分层而加快细、重物料透筛。
2、采用叠层筛网，单层孔径增大，筛网寿命增加，防堵防磨。
3、多路给矿，筛面利用率高，设备处理能力大，功耗低。
4、橡胶弹簧支承筛框，隔振吸声，噪音低，设备动负荷小，不需混凝土基础。
影响高频振动筛的主要因素
影响高频振动筛及其它筛分机械的主要因素筛分过程的技术经济指标是筛分效率和生产率，前者为质量指标，后者为数量指标。
它们之间有一定的关系，同时还与其他许多因素有关，这些因素决定筛分的结果。
影响筛分过程的因素大体可以分三类：
1、被筛分物料的物理性质
包括物料本身的粒度组成、湿度、含泥量和粒子的形状等。
当物料细粒含量较大时，筛子的生产率也大。
当物料的湿度较大时，一般来说筛分效率都会降低。
但筛孔尺寸愈大，水分影响愈小，所以对于含水分较大的湿物料，为了改善筛分过程，一般可以采用加大筛孔的办法，或者采用湿式筛分。
物料含泥量大（当含泥量大于8%时）应当采用湿式筛分，或预先洗矿。
2、筛面性质及其结构参数的影响
直线高频高频振动筛是使粒子和筛面作垂直运动，所以筛分效率高，生产能力大。
而粒子与筛面相对运动主要是平行运动的棒条筛、平面高频高频振动筛、筒筛等，其筛分效率和生产能力都低。
对于一定的物料而言，筛子的生产率和筛分效率决定于筛孔尺寸。
生产率取决于筛面宽度，筛面宽生产率高。
筛分效率取决于筛面长度，筛面长筛分效率高。
一般长宽比为2。
有效的筛子面积（即筛孔面积与整个筛面面积之比）愈大，则筛面的单位面积生产率和筛分效率愈高。
筛孔尺寸愈大，则单位筛面的生产率越大，筛分效率越高。
3、生产条件的影响
当筛子的负荷较大时，筛分效率低。
在很大程度上圆高频高频振动筛筛子的和平率取决于筛孔大小和总筛分效率；筛孔愈大，要求筛分效率愈低时，则生产率愈高。
给料均匀性对筛分过程意义很大。
筛子的倾角要适宜，一般通过试验来确定。
再就是筛子的振幅与振次，这与筛子的结构物性有关，在一定的范围内，增加振动可以提高筛分指标。

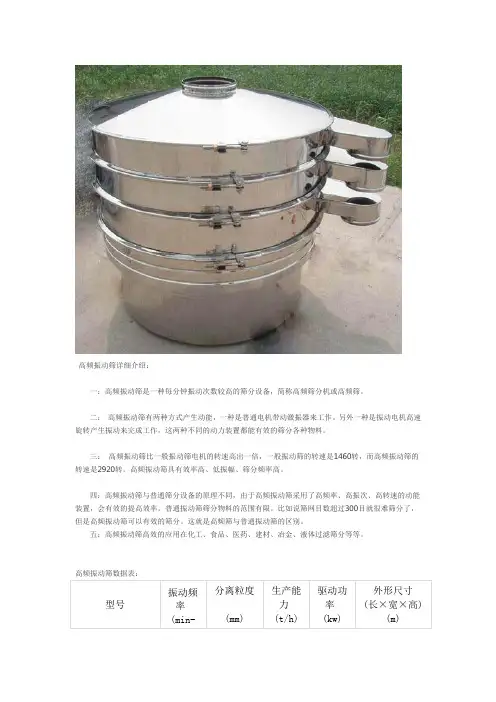

高频振动筛主要技术参数
型号振动频
率
分离粒度
(mm)
生产能
力
驱动功
率
外形尺寸
(长×宽×高)(m)
(min-1) (t/h) (kw)
GPS-900-3 2850 0.045－2.0 2-16 1.5 2.7×1.6×2.7 GPSII-900-3(双层) 2850 0.045－2.0 4-20 1.5 2.7×1.6×2.7 GPS-1200-3 2850 0.045－2.0 5-20 2.2 2.7×1.6×2.9 GPSII-1200-3 2850 0.045－2.0 7-30 2.2 2.7×1.6×2.9 GPS-1400-3(双层) 2850 0.045－2.0 8-25 3.0 2.8×2.2×3.4 GPSII-1400-2(双层) 2850 0.045－2.0 8-30 3.0 2.8×2.2×3.4 GPS(筛板)－4 2850 0.1-2.0 5-25 2.2 3.6×1.8×3.4 GPS(筛板)－6 2850 0.1-2.0 7-35 3.0 2.8×2.2×3.4。
