WFL型行波故障测距装置介绍(月日原电科院)

合集下载

行波测距操作说明

行波测距操作说明

行波测距操作说明行波测距原理分为单端测距和双端测距,单端为线路一端装有行波测距装置,双端为两端都装。

现本站可以实现双端测距,条件为与对端变电站董家变通讯正常,已实现互相调取数据进行分析,通讯采用东北调度数据网。

本装置分为GPS,XC21和工控机三大部分。

一.GPS装置正常情况下失步监视灯灭,时间正常。

二.Xc211. 装置的前面板装置的前面板包括数码显示器(LED)、控制按键、指示灯、EEPROM写保护。

数码显示器(LED)用于显示装置的时间、日期、定值输入菜单与键入值,装置运行状态与装置内部故障信息。

控制按键共有四个,从左到右分别是“Menu”、“→ ”、“+”、“ 回车”,可完成定值整定、波特率设置、时间修改等功能,具体使用详见第4节。

指示灯包括电源指示灯、GPS指示灯、DAU指示灯等。

上电后电源指示灯常亮;GPS指示灯正常时一秒钟闪烁一下,如不闪烁则表示装置的GPS时钟的1PPS未接入;DAU指示灯常亮。

2.装置的后面板装置的后面板包括电源开关、保险丝、PC机接口(COM2)、GPS接口(COM1)和接线端子排。

接线端子排包括电源输入、GPS秒脉冲输入、中央信号或保护出口信号输入、装置异常输出、装置启动输出、线路电流输入等端子。

具体接线及功能见下节。

后面板图见附录B。

3.装置的接线端子图1.接线说明1)模拟量输入端子:上方第一排端子从左至右的第1~48端子为8回线路A、B、C三相电流输入,按Ic8,Ib8,Ia8;Ic7,Ib7,Ia7;Ic6,Ib6,Ia6;Ic5,Ib5,Ia5;Ic4,Ib4,Ia4;Ic3,Ib3,Ia3;Ic2,Ib2,Ia2;Ic1,Ib1,Ia1顺序排列,见附录B。

2)TEST1、TEST2口:是两个测试口。

TEST2口用于测试第一~第四回线路的启动情况;TEST1口用于测试第五~第八回线路的启动情况。

见附录C。

3)串口COM1、COM2、COM3:COM1是GPS时钟接口,插座为九针插座,符合RS485标准,波特率从1200、2400、4800、9600可选,默认为2400bps,用配件中的RS232串口线将它与T-GPS时钟的RS485/422连接即可;COM2为PC机接口,插座为九针插座,标准232接口,波特率从1200、2400、4800、9600、19200可选,默认为19200bps;COM3为备用接口。

行波故障测距浅析及配置建议

行波故障测距浅析及配置建议

行波故障测距浅析及配置建议【摘要】:本文介绍了行波故障测距的概念和原理,对两种典型的行波测距方法――单端行波测距法和双端行波测距法的优缺点进行分析,并结合不同电压等级的输电线路,提出了符合对应电网要求的配置建议。

【关键词】:故障测距行波XC-21 输电线路引言对220kV及以上电压等级的电网,当线路发生故障后,必须进行寻线,以寻找故障点,根据故障造成的损坏程度判断线路能否继续运行还是须停电检修。

高压输电线路故障的准确定位,能够缩短故障修复时间,提高供电可靠性,减少停电损失。

对于占绝大多数的能够重合成功的瞬时性故障来说,准确地测出故障点位置,可以区分是雷电过电压造成的故障,还是由于线路绝缘子老化、线路下树枝摆动造成的故障等,从而及时发现事故隐患,采取有针对性的措施,避免事故再次发生。

因此,线路故障后快速寻找故障点就成为保证电网安全稳定运行的一项重要技术,输电线路精确故障定位具有重要意义。

行波测距是利用高频故障暂态电流、电压的行波来间接判定故障位置,包括单端行波测距法和双端行波测距法。

由于其有着较高的精度和准确率,基于行波原理的测距装置已得到较为广泛的应用,其推广和应用对输电线路运行的安全性、经济性和可靠性具有重大意义。

本文介绍了行波故障测距的概念和原理,比较了两种典型的行波测距的方法,根据其特点提出了配置建议。

1行波故障测距原理1.1行波的基本概念线路上任一点电压、电流值实际上是许多个向两个不同的方向传播的电压、电流波值的代数和。

这些电压、电流波以一定的速度运动,因此称为行波。

运动方向与规定方向一致的行波,为正向行波,而把运动方向与规定方向相反的行波为反向行波。

规定由母线指向线路的方向为正向,则由母线向线路运动的行波叫做正向行波(V+、I+),而由线路向母线运动的行波叫做反向行波(V-、I-)。

输电线路故障时,相当于在故障点加上了与该点故障前电压大小相等,方向相反的虚拟电源。

这个虚拟电源产生向线路两端运行的电压、电流行波,经过多次反射、衰减,进入一个新的稳态。

行波测距装置在220千伏及以上电网的应用及优化措施

行波测距装置在220千伏及以上电网的应用及优化措施

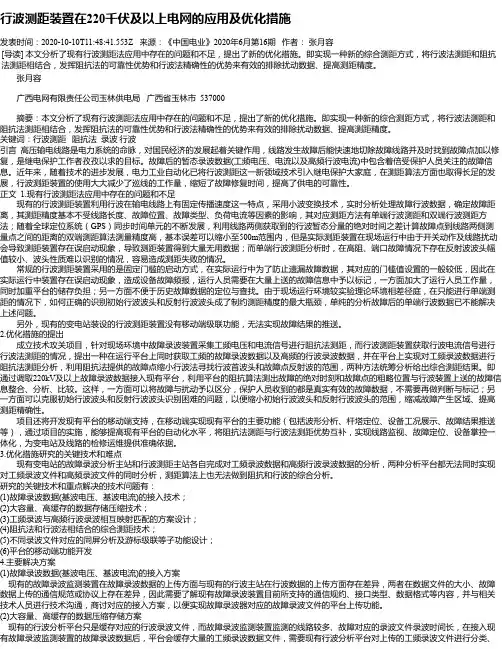

行波测距装置在220千伏及以上电网的应用及优化措施发表时间:2020-10-10T11:48:41.553Z 来源:《中国电业》2020年6月第16期作者:张月容[导读] 本文分析了现有行波测距法应用中存在的问题和不足,提出了新的优化措施。

即实现一种新的综合测距方式,将行波法测距和阻抗法测距相结合,发挥阻抗法的可靠性优势和行波法精确性的优势来有效的排除扰动数据、提高测距精度。

张月容广西电网有限责任公司玉林供电局广西省玉林市 537000摘要:本文分析了现有行波测距法应用中存在的问题和不足,提出了新的优化措施。

即实现一种新的综合测距方式,将行波法测距和阻抗法测距相结合,发挥阻抗法的可靠性优势和行波法精确性的优势来有效的排除扰动数据、提高测距精度。

关键词:行波测距阻抗法录波行波引言高压输电线路是电力系统的命脉,对国民经济的发展起着关键作用,线路发生故障后能快速地切除故障线路并及时找到故障点加以修复,是继电保护工作者孜孜以求的目标。

故障后的暂态录波数据(工频电压、电流以及高频行波电流)中包含着倍受保护人员关注的故障信息。

近年来,随着技术的进步发展,电力工业自动化已将行波测距这一新领域技术引入继电保护大家庭,在测距算法方面也取得长足的发展,行波测距装置的使用大大减少了巡线的工作量,缩短了故障修复时间,提高了供电的可靠性。

正文 1.现有行波测距法应用中存在的问题和不足现有的行波测距装置利用行波在输电线路上有固定传播速度这一特点,采用小波变换技术,实时分析处理故障行波数据,确定故障距离,其测距精度基本不受线路长度、故障位置、故障类型、负荷电流等因素的影响,其对应测距方法有单端行波测距和双端行波测距方法;随着全球定位系统(GPS)同步时间单元的不断发展,利用线路两侧获取到的行波暂态分量的绝对时间之差计算故障点到线路两侧测量点之间的距离的双端测距算法测量精度高,基本误差可以缩小至500m范围内,但是实际测距装置在现场运行中由于开关动作及线路扰动会导致测距装置存在误启动现象,导致测距装置得到大量无用数据;而单端行波测距分析时,在高阻、端口故障情况下存在反射波波头幅值较小、波头性质难以识别的情况,容易造成测距失败的情况。

现代行波故障测距原理在电力系统中的实际应用

现代行波故障测距原理在电力系统中的实际应用

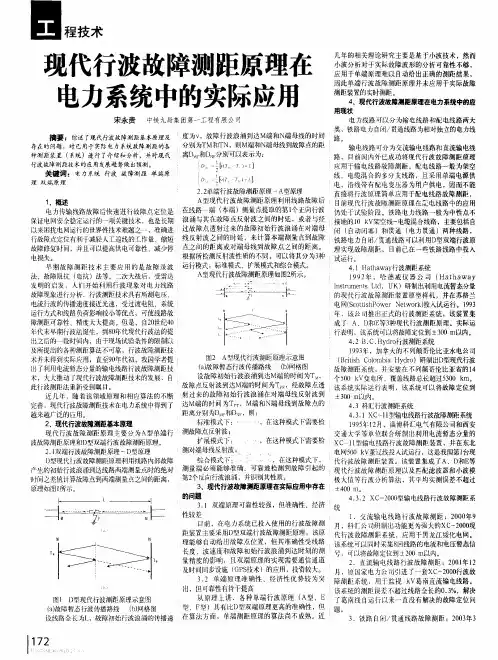

分别为T M和TN,则M端和N端母线到故障点的距 离 和D 分别可以表示为:
D = f ./ _q 7 t D ( , 1L 、= 7 、一 】
Байду номын сангаас
关键词 :电力系统 行波 故障测距 单端原
理 双 端原理
1 述 、概
电力传输线路故障后快速进行故障点定位是 保证电网安全稳定运行的一项关键技术 ,也是长期 以来困扰 电网运行的世界性技术难题之一,准确进 行故障点定位有利于减轻人工巡线的工作量、缩短 故障修复时间, 并且可以提高供电可靠性、 减少停 电损失 。 早期 故障测距技 术主要应用 的是故障录波 法、故障阻抗 ( 电抗)法等。二次大战后,受雷达 发明的启发 ,人们开始利用行波现象对电力线路 故障现象进行分析 ,行波测距技术具有所测电压、 电流行波的传播速度接近光速 , 受过渡电阻、系统 运行方式和线路负荷影响较小等优点,可使线路故 障测距可靠性、精度大大提高。但是,自 0 2 世纪4 O 年代末早期行波法诞生,Ns 年代现代行波法的提 o 出之后的一段时间内,由于现场试验条件的限制以 及所提出的各种测距算法不可靠,行波故障测距技 术j未得到实际应用; } 直至9 年代初,我国学者提 0 出了利用电流暂态分量的输 电线路行波故障测距技 术,大夫推动丁现代行波故障测距技术的发展 ,自 此行波测距法重新受到瞩 目。 近几年,随着该领域原理和相应算法的不断 完善 , 现代行波故障测距技术在电力系统中得到了 越来越广泛的应用。 2 现代行波故障测距基本原理 , 现代行波故障测距原理主要分为A 型单端行 波故障测距原理和D型双端行波故障测距原理。 21 .双端行波故障测距原理 一D 型原理 D型现代行波故障测距原理利用线路内部故障 产生的初始行波浪涌到达线路两端测量点时的绝对 时间之差值计算故障点到两端测量点之间的距离, 原理如图1 所示。

WFL2010型行波故障测距装置介绍

WFL2010型行波故障测距装置介绍
WFL2010型行波故障测距装置介绍
二、原理介绍
2.1 故障测距法概述 2.2 双端行波测距法 2.3 单端行波测距法 2.4 小波变换原理及应用
WFL2010型行波故障测距装置介绍
2.1 故障测距法概述
测Байду номын сангаас原理
阻抗测距法
优点:实现简单、 成本低;
缺点:受系统阻抗、 负荷电流等因素影 响大,精度差、可 靠性低,特别是互 感器误差难以克服。
输电线路发生故障后,故障点会产生突变 电压,在这个突变电压作用下,线路上会产 生运动的电压、电流行波。无论故障性质、 严重程度、系统接线如何,线路上都会出现 故障行波。
WFL2010型行波故障测距装置介绍
二、原理介绍
2.1 故障测距法概述 2.2 双端行波测距法 2.3 单端行波测距法 2.4 小波和小波测距
WFL2010型行波故障测距装置介绍
二、原理介绍
2.1 故障测距法概述 2.2 双端行波测距法 2.3 单端行波测距法 2.4 小波和小波测距
WFL2010型行波故障测距装置介绍
2.3 单端行波测距法
l1
(TM 2
TM 1 )v 2
l1
L
(TM 2
TM 1 )v 2
单端行波测距利用故障后产生行波达到对端母线后产生的反射波和初 始波头时间差测距;利用故障后产生行波达到本端母线后产生的反射波到 达故障点后发生的再次反射和初始波头时间差测距。
WFL2010型行波故障测距装置介绍
行波测距法
优点:精度高、可 靠性好,基本不受 系统运行方式、过 渡电阻等因素的影 响;
缺点:成本高、系 统构成复杂。.
2.1 故障测距法概述
• 行波 traveling wave: 在线路上沿一定方向传播的电压、电流

浅谈WFL2010输电线路行波故障测距装置安装与运用

浅谈WFL2010输电线路行波故障测距装置安装与运用

乏测量和记录行波信号的技 术条件 ,也没有合适 的数学 部 门 而 言 , 战 略 管 理 的角 度 , 立 、 观 、 正 提 出建 从 独 客 公 方 法 来 分 析行 波 信 号 ,因此 制 约 了行 波 测 距 的研 究 和发 议 , 以期实现其价值 : 提高 WF 00输 电线路故障测距 L2 1 展 。 L0 0 电 线路 故 障 测距 系统 中 , 用 了行 波 测 距 装置 实 际安 装效 益 , 高 电力 系统 安 全 可靠 性 和 经 济性 。 WF 2 1 输 采 提 技 术 , 用 的是 电 流行 波 , 优 越 性 主 要体 现在 运 用 了小 使 其 战 略 性 管理 讲 求 , 合 自身 资 源 , 总结 历史 经 验 教 结 在 波 变 换技 术 。 波分 析 作 为 数 学 学 科 的一 个 分 支 , 理 论 训 , 小 在 在总 结 历 史经 验 教 训 、 析 现 状 和 预 测 未来 的基 础 上 分
长 的 石 永 线 测 距 结 果 吻 合 实 际情 况 , 比如 20 .4 0 : 098 1 . 5 :8 个报 文 记 录事 件 , 距 结 果 为 6 . 9k 81 这 测 76 m而 对 侧 7 运 行 人 员 告 知 的 实 际 记 录 结 果 为 1 .3 k 50 m, 6 .7 + 50 = 27 9 k 全 线 长 度 为 8 . k 作 为 距 离 76 9 1 .3 8 .0 m, 25 m。
普 通 的 电 容 分 压 式 电 压 互 感 器 不 能 转 换 频 率 高 达 数 百 kz H 的行波信号 ,为 了获取 电压行波则需要装设 专门的 行 波耦 合 设 备 , 而使 得 装 置 构 成 复 杂 、 资 大 , 且 缺 因 投 而 科 技 项 目有 评 估 ,行 波测 距 的优 越 性 的 实 际应 用体 现, 即是 一 个 实 际效 益 的 评 估 依 据 。 厂 家 而 言 , 实 施 对 对 该项 目的企 业 而 言 ,以 及 对该 科 技 项 目实 施 项 目管理 的

国家电网行波测距装置运行规程(试行)

国家电网行波测距装置运行规程(试行)

安徽电网行波测距装置运行规程(试行)安徽省电力公司二〇〇六年九月目录第一章总则第二章测距装置及测距系统介绍第三章参数设置第四章装置运行第五章装置管理附录一 XC-21行波测距装置常见异常情况及处理附录二 WFL-2010行波测距装置常见异常情况及处理附录三 WFL-2010行波测距装置主站各文件夹内容介绍附录四名词解释附录五 WFL-2010行波测距装置终端文件的命名规律第一章总则1.1行波测距装置可以精确定位线路故障点,目前已在安徽电网广泛使用。

为了加强对行波测距装置的管理,提高行波测距装置的运行可靠性,更好地发挥行波测距装置的作用,现依据厂家说明书和系统运行实践总结,特制定本规程。

1.2行波测距装置利用高频故障暂态电流(电压)的行波来间接判定故障点的距离,实现对故障点的精确定位。

它可以大大减少巡线的工作量,缩短故障修复时间,提高供电可靠性。

该产品适用于110kV 及以上中性点直接接地系统。

1.3制定本规程的目的,旨在全省范围内统一和完善行波测距装置技术管理标准, 同时也可作为全省各单位行波测距现场运行规程和调度运行说明的补充。

1.4本规程适用于我省电网中运行的两种型号行波测距装置。

1.5各级调度人员、220kV电压等级的发电厂、站值长、电气班长、电气值班人员、220kV变电站值长、值班人员以及各单位继电保护专责人、专业人员均应熟悉本规程。

1.6本规程根据装置的改动或升级,可能需要不定期地修改完善。

本规程解释权属安徽电力调度通信中心。

第二章测距装置及测距系统介绍2.1装置特点我省电网目前使用两种不同型号的行波测距装置,即中国电力科学研究院保护与自动化公司生产的WFL-2010型行波测距装置和山东科汇电气股份公司生产的XC-21型行波测距装置。

上述装置均利用行波在输电线路上有固定传播速度这一特点,采用小波变换技术,实时分析处理故障行波数据,确定故障距离。

与采用传统的阻抗法计算故障距离相比,其主要特点是:2.1.1先进性:其测距精度基本不受线路长度、故障位置、故障类型、负荷电流、接地电阻、故障时电压相角、大地电阻率及一些较强干扰的影响。

配网架空线行波故障测距装置设计

配网架空线行波故障测距装置设计

配网架空线行波故障测距装置设计李传健;郑文杰;钟澎;朱金超;蒙红发【摘要】The accurate fault location of distribution network over head transmission line is important measure to improve the safety operation of the electricnetwork.Whenever a fault occur since the transmissionline,the quick and exact fault location will not only reduce the manual work of the line inspectors,but also facilitate removal of fault and power restoration quickly for cutting down on economic loss due to the failure.In general the research addresses an important field that has both safety and economic implications.But in practical application the accuracy of system is decreased by the reasons of unsynchronized sampling and low sampling speed which cause the bigger location error. This thesis aims at designing the system schema of the high-speed dataacquisitiondevice for the fault locator, realizing high-speed, data acquisitionandlarge capacity data storage, analyzing the errorsource and difference between GPS system and oven controlled crystal oscillator ,providing the calibration algorithm of the second pulse of GPS system,anddeveloping the power supply for fault locator which can provide the referencefor finding fault time,judging fault type and calculating fault point distance.%农村配网长距离架空线路发生故障后,若能迅速、准确的进行故障定位,可以减少巡线任务,能够快速确定故障、恢复供电,减少和避免因配电线路长时间故障引起的损失。

基于输电线路的行波故障测距方法研究..

基于输电线路的行波故障测距方法研究..

电能绿色环保,是当代重要的二次能源。

近年来我国电力行业的发展日新月异,装机容量不断增加,电力系统结构也越发复杂多变,并且随着特高压超高压输电线路的问世,输电线路往往发生故障后,工农业以及城乡居民生活会受到很大影响。

因此,及时查找到故障点,对输电线路的修复十分重要,及时确定故障点并排除故障能够更好的保障国民生活有序开展。

此前阻抗法较多地被运用于电力系统中用来故障测距。

但其精准性有待提高,容易受到诸多因素影响,比如过渡电阻的存在、系统运行方式的变化、分布电容、CT饱和。

早在二十世纪五六十年代,就有人提出通过提取分析故障行波信息进行测距,即通过数学手段收集提取出有用的电压电流行波信息,计算行波在线路和测量点的传递时刻来确定故障距离。

但由于当时的技术设备落后,先前研制的行波测距装置容易出现故障,价格昂贵,没有广泛的实际应用价值。

近些年,随着对行波理论的不断深入和补充,加之小波变换和数学形态学两大工具也迅猛发展,行波测距技术有了许多新的突破与发展,出现了许多新颖的方法和原理,比如基于信号相位的测距,基于宽频信号的测距等。

国内外在实际故障测距应用中也采用发明了各种装置。

因此,电力系统输电线路行波故障测距正日益受到专家学者的追捧,成为工程学中的一个热点。

1绪论1.1课题的研究背景和意义目前,我国的电力行业充满活力,蒸蒸日上。

电力事业关乎国泰民安,良好稳定的电力系统能为经济的腾飞保驾护航。

然而随着三峡工程的发电投产以及工业快速发展,输配电量直线上升,且输电线路的电压等级不断提高,传输距离也不断加大,其安全运行也就愈发重要。

电力线路作为电力系统的重要传输纽带,且大多处在野外环境,气候条件多变,容易发生闪络等暂时性故障,不仅造成电力停止配送,输用电设备损坏,还可能造成电力系统发输配送整个结构的瘫痪。

因此,及时进行精确的故障定位从而排除故障,一直是国内外专家学者研究的重大课题,具有重大的经济效益和广泛的运用前景。

当前,在系统运行过程中,线路容易发生单相、两相接地短路,绝缘避雷设备老化,故障性跳闸等故障。

高精度故障录波与行波测距装置

高精度故障录波与行波测距装置

录波:

➢ 能够记录高频、暂态行波波形,采样频率1MHz
➢ 也能够记录开关量和高频载波信号波形

➢ 同时还能够记录传统的工频、谐波故障波形,采样

频率10kHz
测距:

➢ 仅仅利用单端量实现故障测距,测距精度高(绝对
误差小于1公里)、可靠性好
➢ 也可以利用两端电气量实现故障测距,可靠、准确
高精度故障录波与测距装置 HPR-7000
采样 速率
1M 10K 1M
<10K
产品可 扩展性
模拟量 开关量
模拟量 开关量
模拟量 开关量
模拟量 开关量
测距 精度
<1km ----<1km
-----
故障数据 记录功能
实现低频稳态量、 行波量同步录波
实现低频稳态量同 步录波
实现电压电流行波 同步录波
只录低频稳态波形 测距不准确
800K
开关量 模拟量
比较内容 产品型号
测距原理
HPR-7000-1
单端量组合算法,结合阻抗 法和行波法,精度高、可靠
HPR-7000-2
阻抗算法,可以扩展为单端 组合法
HPR-7000-3
其它产品1 其它产品2
双端行波算法,可以扩展为 单端组合法
阻抗法 受过渡电阻影响,原理上存 在缺陷
双端行波法 线路两端均需要安装设备, 成本高
组合故障测距方法
---组合故障定位方法基本原理
○0
○1
○2 ○3
○4
○5
0
x1 x2 x3
x4
x5 L
a) 行波信号的二进小波变化结果\\
b) 测量阻抗法确定的故障区间

故障录波测距装置判相失败的原因

故障录波测距装置判相失败的原因

关键词 :故障录波 ;判相 ;事故分析 ;开关量选相
中 图 分 类 号 :T M7 6 文 献 标 识 码 :B 文 章 编 号 :1 0 0 6 - 7 3 4 5( 2 0 1 5 )增 ̄ q - 0 0 5 8 - 0 3
O 前 言
相 比行 波 测距 装 置 。故 录 对故 障测 距 的准 确 性从 原理 上存 在 劣 势 ,但 考 虑 到 经 济性 和运 维 成
摘 要 :对故 障 录 波装 置应 用 广 泛 的判 相 方 法进 行 总结 ,分 析 了一 起 2 2 0 k V 双 回 线 故 障后 两 侧 两种 类 型 的 故 障 录 波 装 置 均 不 能 正 确 判 相 的 原 因 .提 出利 用 开 关 量 选相 对 故 障 录 波装 置 在 2 2 0 k V 线 路 故 障 选 相 问题 上 的 改 进 。
录数据 对故 障 进 行 分析 ,在 故 障分 析结 果 中 ,故 障测 距 可 以为线 路 人 员查 找 故 障 点 提供 参 考 ,而 正 确 的选 相是 保证 测距 结果 正确 的前提 。
2 故 障 录 波装 置选 相 的基 本 原 理
故 障 录波 装 置 实 际上 采用 了一个 比较 复 杂 的
图 3 零 负序 电流 与 正 负 序 电流 比 相 划 分 图
图 2 故 障 录 波装 置非 对 称 故 障 选 相 逻 辑 图
表1 零 负 序 电 流 与 正 负 序 电 流 比相 划 分 表
障点 前后 电气 量 进 行 采 样 ,利 用 式 ( 3 ) 判 断有
无零 序 电 流 ,若 有 零 序 电 流则 明 确 是 接 地 故 障 .
再根 据零序 电流和 负序 电流 的夹 角 以及 正 序 电 流

WFL2010输电线路故障测距系统在李家峡水电站的应用

WFL2010输电线路故障测距系统在李家峡水电站的应用

Ke wo d:r n mi in l e f u td t n e me s r g s l wa eta fr n ; a ay i y r ta s s o n ; a l i a c a u i ; ma v r n o mi g n l s i s n l s s
求。
关键 词 : 电 线 路 ; 故 障测 距 ; 小 波变 换 ; 分 析 输 中 图 分 类 号 : M7 2 T 1 文献标识码 : A 文章 编 号 :0 6 18 20 )2— 0 2 4 10 —8 9 (0 6 0 0 2 —0
App ia i n ofW FL2 1 a s iso ne’ u tDit n e lc to 0 0 Tr n m si n Li SFa l sa c
fr ig dsa c a  ̄e n t n n lz s t e c a a t ,sr cu. a d fa ii t f t e W F 2 1 rn mi i n o m n itn e me s me 。a d a ay e h h r ce r to
邹 丽 生
( 海 黄 河 发 电运 营 有 限 公 司 , 海 西 宁 8 0 0 ) 青 青 10 3 摘 要 : L 0 0输 电线 路 故 障测 距 系 统 , 利 用 先 进 的小 波 变 换 技术 来分 析 输 电线 路 故 障 时 所 产 生 的 行 波 WF 2 1 是
信号 , 确定故障点距 离的新系统 , 是 此系统具有先进性 、 精确性 、 实用性 、 免维护 、 方便性等技术特 点, 已应用在
维普资讯
第2 5卷第 2期 20 0 6年 6月




Vo . 5 No 2 12 .

国家电网行波测距装置运行规程(试行)

国家电网行波测距装置运行规程(试行)

安徽电网行波测距装置运行规程(试行)安徽省电力公司二〇〇六年九月目录第一章总则第二章测距装置及测距系统介绍第三章参数设置第四章装置运行第五章装置管理附录一XC—21行波测距装置常见异常情况及处理附录二WFL—2010行波测距装置常见异常情况及处理附录三WFL—2010行波测距装置主站各文件夹内容介绍附录四名词解释附录五WFL—2010行波测距装置终端文件的命名规律第一章总则1.1行波测距装置可以精确定位线路故障点,目前已在安徽电网广泛使用。

为了加强对行波测距装置的管理,提高行波测距装置的运行可靠性,更好地发挥行波测距装置的作用,现依据厂家说明书和系统运行实践总结,特制定本规程。

1.2行波测距装置利用高频故障暂态电流(电压)的行波来间接判定故障点的距离,实现对故障点的精确定位.它可以大大减少巡线的工作量,缩短故障修复时间,提高供电可靠性。

该产品适用于110kV及以上中性点直接接地系统。

1。

3制定本规程的目的,旨在全省范围内统一和完善行波测距装置技术管理标准, 同时也可作为全省各单位行波测距现场运行规程和调度运行说明的补充。

1.4本规程适用于我省电网中运行的两种型号行波测距装置.1。

5各级调度人员、220kV电压等级的发电厂、站值长、电气班长、电气值班人员、220kV变电站值长、值班人员以及各单位继电保护专责人、专业人员均应熟悉本规程。

1。

6本规程根据装置的改动或升级,可能需要不定期地修改完善.本规程解释权属安徽电力调度通信中心。

第二章测距装置及测距系统介绍2。

1装置特点我省电网目前使用两种不同型号的行波测距装置,即中国电力科学研究院保护与自动化公司生产的WFL-2010型行波测距装置和山东科汇电气股份公司生产的XC—21型行波测距装置。

上述装置均利用行波在输电线路上有固定传播速度这一特点,采用小波变换技术,实时分析处理故障行波数据,确定故障距离。

与采用传统的阻抗法计算故障距离相比,其主要特点是:2.1.1先进性:其测距精度基本不受线路长度、故障位置、故障类型、负荷电流、接地电阻、故障时电压相角、大地电阻率及一些较强干扰的影响.2.1.2精确性:利用全球定位系统(GPS)作为同步时间单元,采用双端行波法测距,即通过计算故障行波到达线路两端的时间差来计算故障位置.测距精度高,误差≤500m.2。

南方电网故障录波器及行波测距装置技术规范解读

南方电网故障录波器及行波测距装置技术规范解读

中国南方电网有限责任公司企业标准南方电网故障录波及行波测距装置技术规范Technical specification for fault recorder and travelling wave faultlocation device of CSGQ/CSGICS备案号:目次1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 故障录波装置技术要求 (2)5 行波测距装置技术要求 (7)附录A HDR文件格式 (9)附录B 故障录波装置建模原则 (19)附录C 故障录波装置录波量接入原则 (21)前言为规范、指导南方电网110 kV及以上系统故障录波装置及行波测距装置选型配置,依据国家和行业的有关标准和规程,特制定本规范。

本规范的附录为资料性附录。

本规范由中国南方电网有限责任公司系统运行部提出。

本规范由中国南方电网有限责任公司系统运行部归口并解释。

本规范在起草的过程中得到了广东省电力设计研究院、广东电网公司、广西电网公司、云南电网公司、贵州电网公司和海南电网公司的大力支持。

本规范主要起草人:丁晓兵、庞学跃、刘玮、李一泉、邓小玉、刘千宽南方电网故障录波及行波测距装置技术规范1范围1.1本规范规定了南方电网公司范围内110kV及以上常规厂站故障录波装置和行波测距装置的技术标准和要求。

直流换流站录波装置和行波测距装置参照执行。

1.2本规范适用于南方电网公司范围内110kV及以上常规变电站的故障录波装置和行波测距装置新建、改造工程。

故障录波装置和行波测距装置的设计、施工、验收及运行维护应参照本规范执行。

1.3本规范与《中国南方电网继电保护通用技术规范》一起,构成故障录波装置和行波测距装置的全部技术要求。

2规范性引用文件下列文件中的条款通过本规范的引用而构成为本规范的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规范,但鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

输电线路行波故障测距基本描述、装置建模原则

输电线路行波故障测距基本描述、装置建模原则

附 录 A (资料性附录)行 波 测 距 基 本 描 述行波测距是利用故障产生的暂态电流、电压行波来确定故障点的距离,如图A.1所示。

它包括双端行波测距法和单端行波测距法。

1M T '2M T 2M T 1N T '2N T 2N T图A.1行波测距示意图双端行波测距是通过测量故障行波达到线路两端的时间差来计算故障距离,公式为:111()2N M L T T v l −−=(A.1) 112()2M N L T T v l −−= (A.2) 式中:L 线路长度;l 1,l 2 故障点到两端的距离;T M1,T N1 行波到达线路两端时间;v 行波传播速度。

对双端行波测距法而言,线路长度的误差ΔL 将会导致ΔL /2的测距误差,1μs 的时间误差将导致近150m 的测距误差。

单端行波测距是通过测量故障行波在故障点与本端母线之间或故障点与对端母线之间往返一次的时间差计算故障距离,公式为:211()2M M T T v l −= (A.3) '211()2M M T T v l L −=− (A.4) 式中:l 1 故障点位置;L 线路长度;T M1,T M2 故障初始行波到达M 端母线测量点及其从故障点反射回测量点的时间;T’M2经过故障点透射过来的故障初始行波在N端母线的反射波到达M端母线测量点的时间;v行波传播速度。

单端行波测距由于原理上的缺陷,一旦不能正确识别反射波,测距精度就无法保证。

由于实现单端行波法的计算机算法还不成熟,因而难以自动给出准确的测距结果;同时在很多情况下,也无法通过对单端暂态行波波形的离线分析获得准确的测距结果。

双端行波测距受影响因素少,测距结果准确、可靠。

原理上可利用电流行波或电压行波测距,考虑到CT具有较好的传变高频信号的能力,建议使用CT二次侧测到的电流行波信号进行测距。

在实际应用中,一般应利用电流行波故障测距,同时以双端行波测距法为主,辅助以单端行波测距法或其它方法。

电力系统行波测距原理、应用和未来展望

电力系统行波测距原理、应用和未来展望

测距原理—双端测距
M
i M侧
T1
i N侧
F
N
利用两台装置分别记录下行波到达的时刻(绝对时间) T1 T2,实现故障点的测距。
t
T2
t
LNF LMF = LMN
LNF
LMF
=
T2
T1*V
LMF =
(T1 - T2)v 2
LMN 2
LNF =
(T2 - T1)v 2
LMN 2
双端行波 测距的需要 具备的条件
双端测距算法主要问题:困扰双端测距算法精度的一个实际 问题就是双端录波数据的不同步采样问题,解决好该问题 将进一步提高阻抗法双端测距的应用价值。
阻抗法测距原理
•我们的成果:采用补偿算法,自动计算两端的不同步采样误差,
消除了两端的不同步采样带来的的影响,并且实现了计算过渡电阻的功 能。
•双端阻抗法测距精度:
电力系统行波测距原理、应用和 未来展望
1 行波测距原理、特点 2 行波+阻抗法相结合的综合测距原理、特点 3 行波测距装置现场运维 4 电压电流行波比较等问题 5 行波测距装置联网
☞ 1 行波测距原理、特点
2 行波+阻抗法相结合的综合测距原理、特点
3 行波测距装置现场运维
4 电压电流行波比较等问题
单端测距-故障点在中点以外
M
F
N
t2
t1
M
F
N
t4
t3
远端故障行波传播示意图
i
t1
初始行波
t2 t3
t
对端母线反射行波
故障点反射行波
故障点在线路中点以外且存在透射时,第二个行波脉冲是对 端反射波在故障点的透射。故障点反射波与一般对端母线反 射波极性相反。

行波测距装置简介及日常维护注意事项

行波测距装置简介及日常维护注意事项

重视动态管理
探索管理新方法
✓本数据远程调用(对应时间、对应故障线路)
重视动态管理
探索管理新方法
✓查看测距报告(双端测距)
重视动态管理
探索管理新方法
✓查看测距报告(单端测距)
3、故障处理
1、无法双端测距 (1)厂端与站端系统工控机程序版本不一致 (2)管理箱内目标IP配置与本地工控机IP不一致 2、GPS信号消失并复归 (1)环境因素:地理位置偏僻、与监控GPS天线 距离太近 (2)装置及程序不满足现场要求,更换同步时钟 装置及管理箱GPS插件 3、主变洞公用500kV行波测距管理箱直流电源消 失/GPS信号消失,并复归 行波测距管理箱控制管理板损坏
✓输入用户名和密码
✓ 在“远程数据调用与控制”菜单栏中点选“主站数据调用”选 项
即可进入数据调用界面(通过工程看门狗、选择主站)
✓主站数据远程调用(注意左下角的提示,待已连接后进行下一步)
重视动态管理
探索管理新方法
✓主站数据远程调用(选择D盘下WFL2010下临时故障数据)
✓主站数据远程调用(选择临时文件夹内对应时间、故障线路)
行波测距装置简介及日常维护注意事项
目录
01 系统结构 02 日常使用 03 故障处理
1、系统结构
1.1 功能及组成
✓功能:设备完成行波信号转换,故障检测及判别,故障数据采样、加时标、贮存,接收对端装置传输来 的故障数据,故障数据的分析、处理,定位结果的显示、保存,及有关数据、波形的打印等项功能。对端 装置完成行波信号转换,故障检测及判别,故障数据采样、加时标、贮存,向主站传输故障数据等项功能 ✓原理当故障点F 发生接地时,故障点F 处的电压、电流发生突变,由电磁感应理论可知,故障点F 处会 向两端发射导行电磁波,即行波。行波以一定的波速v(可计算的已知量,与线路参数有关,略小于光速 )传播到两侧M、N。当传播至两端时,传播介质发生变化,行波发生反射;同样,当反射波到达故障点 F 时,再次发生反射,如此一直进行,直到行波能量耗尽。

浅谈变电站行波测距装置组建局域网的优点

浅谈变电站行波测距装置组建局域网的优点

采集 电网运行状态的各 种信 息设备 的 自动 于 很 多 变 电站 位置 偏 远 , 护专 业 人 员每 次 保
化 和 智能 化水 平 提 出 了更 高 的要 求 。 代行 取 数 据 往 返 时 间 较 长 , 利 于 迅 速 排 查 故 现 不 波 故 障测 距 装 置 是 采集 电力 线路 故 障产 生 障 , 而且 很 多装 置 需要 定期 清理 数 据 以免 发
关键 词 : 电站 电网行波 变 中 图分 类 号 : P T2 文 献 标 识 码 : A
文 章 编 号 : 0 7 9 1 ( 0 1 0 -0 4 -0 1 0 - 4 62 1 )2 1 5 2
高 压 输 电线 路 是 电力 系 统 的命 脉 , 担 的 高 频 暂 态 行 波 并据 此确 定 故 障点 位 置 的 生 硬 盘 空 间 占满无 法 存储 数 据 , 它 鉴于 这 种 睛 负着 电 能传 输 的重 任 。 时 , 又 是 电 力 系 信息设备 , 同 它 线路维护人员通过该设备提供 的 况, 如果能将所有行波测距装置进行远程统 统 中最 容 易 发 生 故 障的 环 节 。 因此 , 线路 信 息 可 以 找 到 并 修复 线路 的故 障 。 然 , 在 显 现 故 障后 如 果 能 够 及 时 、 确 地 找 到 故 障 点 , 准

管 理 意义 非常 重 大 , 项 目就 是要 将这 些 此
代 行 波 故 障 测距 装置 只有 及 时地 向线 路 维 装置 利 用宽 带技 术 组 成一 个 局域 网络 , 样 这 只需 坐在 办 公 室 , 过 网 络就 可 以立 即调 取 通 任 何 一 台装 置 的数 据 , 利 用相 关 软件 进 然后
提 () 程 实 施 。 所有 准备 工 作 完 成 后 , 站行 波数 据 , 根据 实 际 的需要 , 2工 在 并且 情况进 行 利 用 这 一 技 术 更新 工 作 方 法 , 高 工 作 效

输电网故障行波定位系统技术说明书

输电网故障行波定位系统技术说明书

WGXD—2007输电网故障行波定位系统技术说明书二〇〇七年一、概述高压输电线路输送距离长,暴露在旷野,且多为山区丘陵地形,易发生故障。

故障点的快速、精确定位,一直是电力部门尚未解决的难题,对电力系统的安全运行构成较大威胁,也给线路运行维护人员带来了繁重的负担。

本产品在前期研究并获3项发明专利的电压行波故障定位方法、专用行波传感器和高精度GPS同步时钟的基础上,研究开发了一种原创性的具有广泛应用前景的高精度电网故障定位技术。

该技术通过检测由故障点产生沿输电线路以接近光速的速度传输到电网中各变电站的暂态行波信号,记录故障行波到达各变电站测量点的GPS同步时钟精确时间值,由故障线路两侧变电站测量到的GPS时间差计算故障点精确位置。

故障行波定位系统由各变电站的故障行波采样单元通过通讯网络与安装在调度的故障定位主机相连组成,实现对整个电网各种故障的精确定位,且可以用于电网相角测量。

具体实现时,装置通过电压互感器和电流互感器直接提取故障行波波头,启动记录行波波头到达的GPS时间并传输到安装在调度中心的故障行波定位主机,根据输电线路两端测量的故障行波到达时间差计算故障点位置。

并把故障数据信息通过Web服务器发送到各故障线路两侧变电站的主管电业局,便于电业局迅速进行故障处理。

二、产品的主要特点✓改变传统按输电线路进行故障定位方式,两个故障行波定位屏完成单条输电线路故障定位;该系统按电网进行故障定位,在每个变电站仅需安装一套行波采集装置,便可实现整个电网的故障定位;✓行波定位装置分别从电压互感器、电流互感器和专用行波传感器提取故障行波波头,造价低,安装简单,满足电力系统安全运行要求;✓采用高精度晶振同步GPS时钟,产生高精度时间同步信号,能有效消除S.A.干扰,在卫星正常接受条件下时间误差不高于0.1μS,卫星失步一小时的条件下时间误差不高于1μS;✓故障定位精度高,现场试验测试表明:定位误差小于150米;✓定位装置具有较高的运行可靠性,能够满足对雷击闪络、断线、碰线、污闪等各种类型故障的准确定位,尤其适用于高阻接地故障的定位;✓软件采用Windows操作平台,基于C++Builder5开发,采用图形界面,运行稳定、升级方便、操作简单,可与变电站综合自动化系统及调度中心通讯;✓具有完整的软硬件自检功能,设有掉电保护,抗干扰能力强。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

2.4 小波变换原理及应用
时域表示
信号随时间变化的规律,信息包括均值、方差、峰度以及峭陡等,更精细 的表示就是概率密度分布(工程上常常采用其分布参数)。
频域表示
信号在各个频率上的能量分布,信息为频率和谱值(频谱或功率谱),为 了精确恢复原信号,需要加上相位信息(相位谱),典型的工具为FFT。
时频表示
WFL2010型行波测距装置介绍
(原中国电科院) 2013 年 10月
一、功能介绍 二、原理介绍 三、系统构成 四、组网方式与通讯方式 五、日常操作与运行检查 六、告警信息说明与处理
一、功能介绍
输电线路发生故障后,即使重合成功,也需要巡线人员查找故障点, 根据故障造成的损坏程度判断线路能否继续运行还是须停电检修,以消 除隐患。
测距精度受线路定值——线路长度的准确性影响。
二、原理介绍
2.1 故障测距法概述 2.2 双端行波测距法 2.3 单端行波测距法 2.4 小波和小波测距
2.3 单端行波测距法
l1
(TM 2
TM 1 )v 2
l1
L
(TM 2
TM 1 )v 2
单端行波测距利用故障后产生行波达到对端母线后产生的反射波和初 始波头时间差测距;利用故障后产生行波达到本端母线后产生的反射波到 达故障点后发生的再次反射和初始波头时间差测距。
二、原理介绍
2.1 故障测距法概述 2.2 双端行波测距法 2.3 单端行波测距法 2.4 小波和小波测距
2.2 双端行波测距法
l1
M
t1
l2 t2
N
l1
L
(t2 t1)v 2
L
双端行波测距原理
l2
L
(t1 t2 )v 2
双端行波测距是通过计算线路故障产生的电压或电流行波的第一个行 波波 头到达线路两端的时间差来计算故障位置。
CWT
信号
不同尺度和平移因子的小波
小波分解过程
2.4 小波变换原理及应用
小波变换平移与伸缩
2.4 小波变换原理及应用 线路故障原始电流波形和小波变换后的波形
小波变换: 时域、频域表征信号局部特征 具有按频带分析信号的能力, 确定故障行波到达 时间及其传 播速度。
小波变换应用于行波故障测距有其独特的优点, 小波变换可作为行波分析和故障分量提取的理想工具。
2.3 单端行波测距法
要实现精确的故障 定位,应以双端行 波测距法为主,辅 助以单端行波测距 法。
故障初始波头
对端母线反射波:极性与初始波头相反 故障点反射波:极性与初始波头相同
2.3 单端行波测距法
单端法的优点
设备成本低,无需双端通讯及对时。 不受线路长度误差和线路两端一、二次设备及GPS时间差影响 。
2.4 小波变换原理及应用
目前,WFL2010故障测距装置在全国超过1000个厂站中应用,市场占有率62%。
理论研究代
1997
1998
2004
2012
• 首次提出基于小波变换 • 基于理论研究成果推出 • 全国电网中推广应用
波速非固定值,与时间相关,基准波速和线路结构、长度相关联。
2.2 双端行波测距法
双端法的优点
双端行波测距由于是利用第一个行波波头,不存在区分故障点反射波和对端 母线反射波的问题,原理上简单可靠,其测距精度基本不受线路的故障位置、 故障类型、线路长度、接地电阻等因素的影响。
双端法的缺点
需要接入对时设备,能进行通讯,由此增加了设备成本,并受其可靠性影响。
二、原理介绍
2.1 故障测距法概述 2.2 双端行波测距法 2.3 单端行波测距法 2.4 小波变换原理及应用
2.1 故障测距法概述
测距原理
阻抗测距法
优点:实现简单、 成本低;
缺点:受系统阻抗、 负荷电流等因素影 响大,精度差、可 靠性低,特别是互 感器误差难以克服。
行波测距法
优点:精度高、可 靠性好,基本不受 系统运行方式、过 渡电阻等因素的影 响;
时间和频率联合表示的一种信号表示方法,信息为瞬时频率、瞬时能量谱。
2.4 小波变换原理及应用
时频分析 在电力系 统的应用
时域表示和频域表示只适用于平稳信号,对于非平稳信号而言,在时 间域各种时间统计量会随着时间的变化而变化,失去统计意义;而在 频率域,由于非平稳信号频谱结构随时间的变化而变化导致谱值失去 意义。
多故障、长距离输电线路的高精度故障定位。适用于110kV及以上 中性点直接接地系统的输电线路故障测距。
输电线路故障测距技术是保证电网安全的一项重要技术。智能电网 对自愈性的要求,对精确故障定位提出了更高的要求。
一、功能介绍 二、原理介绍 三、系统构成 四、组网方式与通讯方式 五、日常操作与运行检查 六、告警信息说明与处理
信 号 x(t)的 时 域 波 形 1
0.5
0
-0.5
-1
0
0.5
1
1.5
2
时 间 t/s
信 号 x(t)的 单 边 频 谱 0.5
0.4 0.3
0.2
0.1
0
0
10
20
30
40
50
频 率 f/Hz
幅度 A |Y(f)|
2.4 小波变换原理及应用
傅立叶变换与小波变换对比
FT
信号
连续正弦波或余弦波
傅立叶分解过程
小波变换,是集泛函分析,傅里叶分析,样条分析、调和分析、数值分 析于一体的综合性学科。
通过对满足一定条件的,主要只存在于某一时域或频域段的函数作伸缩 平移变换,生成一组基函数,成为布满整个平方可积函数空间-L2(R)空 间的正交、斜交、半正交、双正交坐标基或变换核,用于分解突变信号,暂 态信号、非稳定信号等可积函数。
单端法的缺点
可靠性相对差,反射波识别错误时,测距精度难以保证。
二、原理介绍
2.1 故障测距法概述 2.2 双端行波测距法 2.3 单端行波测距法 2.4 小波和小波测距
2.4 小波变换原理及应用
小波(分析)是用来对行波测距装置采集到的线路故障数据进行分析计算 的一种数学分析方法,它不是由行波测距装置或者线路故障产生的一种电压 波或电流波。
缺点:成本高、系 统构成复杂。.
2.1 故障测距法概述
• 行波 traveling wave: 在线路上沿一定方向传播的电压、电流
波,其中沿参考方向传播的行波称为正向行 波(或前行波),沿参考方向的相反方向传 播的行波称为反向行波(或反行波)。
输电线路发生故障后,故障点会产生突变 电压,在这个突变电压作用下,线路上会产 生运动的电压、电流行波。无论故障性质、 严重程度、系统接线如何,线路上都会出现 故障行波。
