防雷接地工程技术交底记录
防雷接地工程技术交底
防雷接地工程技术交底引言概述防雷接地工程是建造工程中非常重要的一环，它直接关系到建造物和设备的安全。
因此，在进行防雷接地工程时，必须进行技术交底，确保工程质量和安全。
本文将从防雷接地工程技术交底的角度出发，详细介绍相关内容。
一、设计方案交底1.1 确定防雷接地系统的类型和规模：根据建造物的性质和周围环境的雷电情况，确定防雷接地系统的类型，如直接接地系统、间接接地系统或者混合接地系统，并确定系统的规模。
1.2 确定接地电阻要求：根据国家标准和建造物的要求，确定防雷接地系统的接地电阻要求，确保系统的安全性和可靠性。
1.3 确定接地材料和施工方法：选择合适的接地材料，如铜杆或者镀铜带，并确定施工方法，确保接地系统的质量和稳定性。
二、施工方案交底2.1 安全交底：施工人员必须了解防雷接地系统的施工安全要求，如穿戴防护装备、避免雷雨天气施工等，确保施工过程中的安全。
2.2 施工工艺交底：详细介绍防雷接地系统的施工工艺，包括挖掘接地坑、安装接地材料、连接接地系统等，确保施工按照规范进行。
2.3 质量验收交底：介绍防雷接地系统的质量验收标准和方法，确保施工质量符合要求，系统可靠性高。
三、设备选型交底3.1 选择合适的接地设备：根据建造物的需要和实际情况，选择合适的防雷接地设备，如接地线夹、接地线夹具等，确保设备符合要求。
3.2 设备安装位置交底：确定接地设备的安装位置，如建造物顶部、墙体或者地面等，确保设备安装合理、方便维护。
3.3 设备连接方式交底：详细介绍接地设备的连接方式，如焊接、螺栓连接等，确保连接坚固可靠，系统运行稳定。
四、维护保养交底4.1 定期检查交底：制定防雷接地系统的定期检查计划，如每季度或者每年进行一次检查，确保系统正常运行。
4.2 故障处理交底：介绍防雷接地系统常见故障的处理方法，如接地电阻过大、接地线损坏等，确保及时处理故障，保障系统安全。
4.3 维护保养标准交底：制定防雷接地系统的维护保养标准，包括清洁接地设备、检查接地电阻等，确保系统长期稳定运行。
防雷接地技术交底范本
防雷、接地技术交底1技术交底范昌XXX信。
工B雷接地2设计情况2.1 正线双线区段,区间一侧敷设一条35mm2环保型接地铜缆作为贯穿地线,在电气上必须全线贯穿,接头处应采用搭接焊接方式,接地电阻值应小于1.•室外箱盒外壳、信号机构、信号机梯子、电缆防雷接地、转辙机外壳、各类器材接地均与贯穿地线相连接.2.2 综合接地系统将沿着铁路线路两侧不同用途和不同电压的电气化、电力、通信、信号设备及其他金属构筑物的地线有机、合理的结合起来进入贯穿地线,以保证客运专线各系统、各设备之间实现等电位连接,减少不同设备、不同系统之间存在的电位差及可能造成的人身和设备的平安隐患〔尤其是信号和接触网专业〕.2.2.1 综合接地系统由贯穿地线、接地装置〔或接地极〕、引接线、接地端子以及接触网闪络保护接地装置等构成.2.2.2 综合接地系统采用沿铁路全线上、下行敷设两根贯穿地线方式,客运专线正线贯穿地线采用铜截面为70mm2的耐腐蚀并符合环保要求的接地铜缆.联络线、动车走行线贯穿地线采用铜截面为35mm2的耐腐蚀并符合环保要求的接地铜缆.2.3 信号楼采用综合防雷系统,严格执行铁建设［2007)年39号文件?铁路防雷、电磁兼容及接地工程技术暂行规定？、运基信号［2021)362号文件?关于印发对铁路信号设备雷电及电磁兼容综合防护进行补充规定的通知?等相关规定.信号楼避雷网〔带〕、综合地网,信号机械室法拉第屏蔽网由专业公司施工并验收.贯穿地线在电缆引入口外方接入综合地网扁钢.2.3.1 在信号机械室内设置平安接地聚集线、电源防雷接地聚集线、信号防雷接地聚集线、电缆芯线屏蔽接地聚集线、电缆钢带屏蔽接地聚集线,微机联锁站增加逻辑接地聚集线.2.3.2 室内设备按用途不同接入聚集线,ZPW2000A自闭综合柜的防雷地、平安地也分别接入不同的聚集线∙3施工准备3.1 作业准备3.1.1 施工作业层中所涉及的各种外部技术数据收集（1）做好技术交底工作,使参加施工的人员,对工程技术要求做到心中有数,技术交底要自上而下,逐级进行落实到班组.（2）贯穿地线材料进场,验收检测合格；回填用的中粗砂进场后,应及时进行取样检测，合格后才能使用.（3）严格质量检查制度.对各道工序,由作业班组先自检,再由质检人员检验,合格后方可进入下道工序. 3.2 材料要求3.2.1 接地装置成套材料型号、规格及制造质量应符合设计要求和施工标准.3.2.2 综合贯穿地线,必须使用外护套采用金属或合金制造,并具有耐腐蚀性能的贯穿地线.严禁使用高分子材料护套的贯穿地线.3.3 人员配置施工人员应结合施工方案.机械、人员组合、工期要求进行合理配置.作业工点负责人1人；技工人员2人；普工3—4人,劳务工10—30人.3.4 机具准备十字稿、铁锹、二锤、钢钎、喷灯、锯条、锲、砂纸、克丝钳、扳手、毛刷、毛笔、字模.3.5 技术准备：3.5.1 内业技术准备在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸,澄清有关技术问题,熟悉标准和技术标准.制定施工平安保证举措,提出应急预案.对施工人员进行技术交底,对参加施工人员进行上岗前平安技术培训I,考核合格后持证上岗..3.5.2 外业技术准备（1）既有线监管方案、施工方案已提报,已与电务、工务、通信、车务、供电等治理单位召开了施工协调会,已共同确认了径路.（2）既有线开挖过道钻铤方案已编制审核,并进行了技术交底.（3）防护用的过道钢管（UPVC管〕、水泥槽已准备到位,桥上电缆槽已安装,桥隧防护贯穿地线材料已准备齐全.4施工工艺和方法4.1 施工工艺流程：测量定位T开挖沟槽T铺设底层土T埋置贯穿地线T铺设上层土T回填沟槽、碾压.4.2 施工方法4.2.1 一般规定（1〕贯穿全线的直接埋设的铜缆地线,其截面积应计算确定.对于新建时速200km∕h,客货共线自动闭塞铁路区段,贯穿地线的截面积宜采用不小于35mm2的裸铜缆.贯穿地线在电气上必须全线贯穿,接头处应采用搭接焊接方式.贯穿地线直埋地下，埋深不小于1m,接地电阻值应小于1∙.（2）贯穿地线与轨道电路的连接,应符合以下要求：1）贯穿地线间隔一定距离与轨道电路的连接一次,其间隔距离应满足轨道电路调整、分路、断轨检查功能；2）贯穿地线与轨道电路连接,必须通过完全横向连接线才能接至无绝缘轨道电路空心线圈或有绝缘轨道电路的扼流变压器中点.3）当上、下行两线的绝缘节之间的距离大于IOom时,必须增加一个空扼流变压器完成横向连接并接至贯穿地线.13）贯穿地线的综合使用1）通信、信号、红外线轴温监控系统及其他电子信息监控系统的接地装置,可接至贯穿地线.2）电力电缆的金属外皮、接触网杆塔集中地线可接至贯穿地线.3）沿线声屏障和隔离网、桥梁栏杆、雨棚等金属构件为预防电磁感应而采用的接地装置可接至贯穿地线4）电力装置地线、电气化接触网地线与通信、信号及其他电子信息监控系统地线在贯穿地线上的连接点的间隔应不小于25m.（4）贯穿地线的敷设1）贯穿地线与信号电缆同沟直埋于地下,并应埋在信号电缆下方,与土壤直接接触；2）当信号电缆敷设在石质地带的电缆槽内时,贯穿地线应在大地侧电缆槽底部敷设；3）当贯穿地线敷设在大桥上时,贯穿地线宜与桥墩上预留的根底接地体可靠连接；4）当贯穿地线敷设在长大隧道内时,宜与隧道内预留的接地体可靠连接.5）桥梁、隧道地段、车站范围及牵引变电所附近的区段应在铁路两侧敷设贯穿地线.6）客运专线应在铁路两侧敷设贯穿地线；新建20Okm/h客货共线铁路路基地段宜在铁路两侧敷设贯穿地线.7）160km∕h及以下铁路自动闭塞区段、电子设备集中区段可在一侧敷设贯穿地线.8）贯穿地线要求尽可能直,禁止形成环状：隧道、路堤、路堑、桥梁间的过渡地段贯穿地线应平顺连接.（5）两侧设有贯穿地线的区段,在适当地点应将两侧的贯穿地线作横向连接,并应满足以下要求:1）桥梁地段应通过梁体内的横向结构钢筋将两侧贯穿地线作横向连接.2）隧道地段通过环向接地钢筋等实现两侧贯穿地线的横向连接.3）路基地段贯穿地线间的横向连接,原那么上在每段轨道电路的中间点设一处；有条件时，横向连接线与贯穿地线同步埋设；条件不具备时,横向连接线可埋设于轨底不小于0∙6m处并采用热镀锌钢管防护举措.4）横向连接线与贯穿地线同材质、同截面.C6J距铁路20m范围内铁路建筑物的接地装置应与综合接地系统的贯穿地线可靠连接，并应满足以下要求：1）贯穿地线在信号楼上、下行两端应分别与其环形接地体连接,每端设2根连接线,2根连接线的间隔为2至3m.2）其他建筑物的地网应与贯穿地线可靠连接.（7）贯穿地线在路肩、桥梁、隧道之外的地点埋设时应设立埋设标志,并应满足以下要求：1）径路转向及分支处.2）穿越障碍物〔如大型管路、高压电缆等〕时.3）应与同径路电缆共用埋设标志.4）直线径路和无分支时,贯穿地线的埋设标志间距应与信号电缆的埋设标志间距相同.4.2.2 贯穿地线敷设U）测量定位：通过施工调查、探沟检查,定出贯穿地线沟施工具体位置,一般路基地段沿线路两侧各设一根,位于通信信号电缆槽下方30cm处.（2）开挖沟槽：首先先去除路基表层的道昨碎石并运走,然后敷设彩条布,开挖土石混合地段,满足电缆沟深度后,最后在电缆沟底部开挖沟槽,沟槽深35cm,宽IOCm；沟槽开挖挖成之后,测量复测贯穿地线的位置及沟槽的底标高.（3）铺设底层土：在沟槽内铺设4cm厚的细沙土,人工整平夯实.（4）埋置贯穿地线：成品贯穿地线为成卷电缆,根据路基及接触网位置的实际情况进行下料,将下好料的贯穿地线放进沟槽内，两端距路基边坡各150cm.（5）铺设上层土：在贯穿地线上铺设4cm厚的中粗砂和26Cm的细粒土,然后人工整平夯实.（6）有信号设备的位置,贯穿地线要预留分支引线.4.2.3 贯穿地线连接U）区间信号点箱盒内电缆与贯穿地线的连接：电缆的钢带、铝护套、内屏蔽四线组经冗余连接后在引至接地端子排上,用25mm2多股铜芯电缆〔使用SC25-8冷压铜端头〕从接地端子排上引至贯穿地线并与贯穿地线可靠连接.（2）信号机的平安地线与贯穿地线的连接：在电化区段,信号机要做平安接地装置,梯子与机构、机构与铜缆连接点要打磨干净,接触良好.（3）信号机机构与梯子用25mm2的铜缆连接,将25mm2的铜缆两端分别与①6mm和510mm的压接线环压接后，A6mm压接线环与机构遮光板用M6的螺栓连接；510mm的压接线环与梯子用M10螺栓连接.梯子与贯穿地线用25mm2铜缆连接,25mm2铜缆连接梯子一端用51Omm压接线环与之紧固,25mm2铜缆与贯穿地线连接采用焊接方法.(4)空芯线圈的防雷地线与贯穿地线的连接：空芯线圈中央点用Iomm2多股铜芯电缆(RNBIO-12冷压铜端头〕与防雷元器件相连接,防雷元器件的另一端用25mm2多股铜缆与贯穿地线可靠连接.注意：在电化区段要有两个防雷元器件串联使用.(5〕贯穿地线的接续、横向连接和T形分支引接采用铜质C形压接件进行连接；电缆槽内贯穿地线与接地端子间的连接采用L型连接器连接∙C形压接压力不小于12t,并且C形压接处应采取防腐举措.(6)接地的钢筋焊接要求:双边焊搭接长度不小于55mm;单边焊搭接长度不小于100mm;焊缝厚度不小于4mm.钢筋间十字交叉时采用直径14mm(lk<<25KA)或16mm(lk>25KA)的“L〃形钢筋进行焊接〔焊接长度同前〕.(7)贯穿地线的分支引接线采用与贯穿地线相同的工序和工艺埋设,在接触网位置和其他需要引分支电缆的地方,将地线采用C型连接器接出分支弓I接线,使用C型连接器时,先将电缆外皮用专用电工刀剖开,再用两个C型连接器将两个准备连接的铜缆平行扣紧,连接时C型连接器的净距限制在40〜50mm.然后采用不小于12t的专业液压钳压紧，最后用半导体防水、防腐自粘胶带将裸露的铜缆进行包裹：C型压接3液压钳（8〕贯穿地线在与桥台附近及每隔500m 路基设置一条横向连接线,横向连接线的规格、埋设深度、埋设工序及工艺与贯穿地线相同,横向连接线采用C 型连接器将左右线贯穿地线进行连接.5质量标准5.1 质量限制5.1.1 贯穿地线横向连接线埋设里程应准确,如因障碍物调整应与现场技术员商议.5.1.2 贯穿地线两端应采用防水胶布进行包裹,预防线缆埋地生锈.5.1.3 贯穿地线要求尽可能直,禁止形成环状;路堤、路堑、桥梁之间的过渡地段贯穿地线应平顺连接.5.2 质量检验5.2.1 贯穿地线敷设质量应符合相关技术标准的规定.（1）路基上综合接地贯穿地线及分支引接线的埋设应与路基同步实施,不应因其施工而损坏、影响路基的稳固与平安.（2）在进行大面积埋设前,应选取有代表性的地段作为试验段,分别进行贯穿地线、分支引接线工艺试验,确定施工工序和工艺参数,并报监理单位确认.（3）综合接地贯穿地线及分支引接线设置位置、方式、施工方法应符合设计要求.检验数量：施工单位、监理单位全部检验.镀锡铜线压接鼻子 贯穿地线C 型压接件连接检验方法：观察是否按工艺试验确定的施工工序和工艺参数埋设,测量设置位置.6平安、环保、文明施工等技术举措6.1 平安技术举措6.1.1 施工人员进入现场,必须穿平安防护服,戴平安帽,并根据相关要求配置其他防护用品〔平安帽、平安带、防护灯、通讯工具等〕.应设平安防护员,要持证上岗,带齐防护用具.6.1.2 仓库必须专人看守,按消防要求配备灭火器材.禁止存放易燃、易爆、有毒物品,不准用易燃油擦洗地面及设备.6.1.3 临时照明应使用标准作业灯,使用临时电源时应设置带有漏电保护装置的配电箱,临时用电应设专人治理.机具的电源线不宜过长、过细,原那么上就近使用电源插座,预防电源线磨损造成漏电.严禁借用既有信号设备的电源.6.1.4 5级风以上禁止登高作业.6.1.5 机具、材料存放不得侵入限界.6.1.6 贯穿地线应整洁地卷绕在电缆盘上.电缆盘筒体半径不小于地线外径的30倍.地线两端应采用专用套封头. 6.1.7 贯穿地线应妥善存放,预防进水或受潮,预防日光长期照射.6.1.8 装卸时严禁从高出抛下装有贯穿地线的线盘,产品在运输中应预防线盘间碰撞、摩擦或其他机械损伤.6.1.9 线盘不允许平放贮存及以平放方式吊装及运输,以防线盘损坏伤及产品.6.1.10 贯穿地线线盘滚动方向应与线盘所标方向一致.6.1.11 贯穿地线敷设好后,应进行密封、封头等项工作,每天必须封头防护,另外假设遇雨雪天气应随时封头防护,以防潮气侵入.6.1.12 必须敷设彩条布,预防污染道床.6.2 环境保护举措6.2.1 保护好驻地与施工范围内的植被和绿化设施,在施工中取土、弃土、排污等须按设计文件和业主与当地环保部门签订的有关协议和要求处理,符合设备治理单位的要求.施工场地做到每日一小扫,每周一大扫,并将废、旧料垃圾运至指定地点.6.2.2 施工场地围栏从美学角度进行设计,保持与周边环境及自然景观协调,施工场地上的材料与机械按规划摆放和停放.6.2.3 凡对环境有污染的施工废弃物,必须征得业主和当地环保部门同意后,在指定的地点排放、堆码、掩埋或销毁.6.2.4 机械设备保持清洁整洁的外观形象,所有施工车辆、燃油动力机械设备的废气排放到达国家和地方的相关排放标准.6.2.5 切割、机械打孔等作业选用高效低噪声小的施工机具,邻近商业区、居民区及办公区时采取噪声隔离举措.所有易产生噪声污染的施工工程,不安排在夜间施工,预防影响市民休息.6.2.6工程使用的燃料、油漆、溶剂等腐蚀、有毒、有害化学物品,存放于化学危险品专用仓库,有专人保管发放,工程使用完毕后的多余局部集中回收,按有毒有害品销毁处理程序执行，不得随意倾倒、燃烧、填埋.6.3 文明施工6.3.1 施工现场显目位置设置平安、质量宣传标语及平安警示牌.6.3.2 危险作业的场所应悬挂危险警示标志.6.3.3 施工现场人员均佩证上岗.6.3.4 离开时,将施工过程中产生的废弃物及时回收,统一处理,做到人走料清场地净.6.3.5 施工便道上不得堆放任何杂物.6.3.6 工地材料堆码整洁.6.3.7 尽量减少施工中的噪音和夜间施工.品及半成品保护举措7.1对房建专业墙体、照明、空调、静电地板等成品,墙体采用塑料布或彩条布防护,不能污损、破坏、私拉乱接电线.7.1挖沟不得造成道床污染,道硝必须恢复、捣鼓良好.电缆沟必须夯实,不得引起滑坡等不良情况.8刚性要求9其他应注意的问题10附表及附。
防雷及接地安装交底记录
2008年10月15日施管表52008年10月15日施管表52008年10月15日施管表5技术交底记录技术交底记录2008年10月15日施管表5图3.3.1.1接收单位接收人技术交底记录2008年10月15日施管表5图3.3.2沟挖好后，应立即安装接地体和敷设接地扁钢，防止土方坍塌。
先将接地体放在沟的中心线上，打入地中，一般采用手锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。
为了防止将接钢管或角钢打劈，可加一护管帽套入接地管端，角钢接地可采用短角钢<所示。
使用手锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂时停止打入。
图3.3.3接收单位接收人技术交底记录2008年10月15日施管表5图3.3.41—接地体；2—自然地坪；3—接地卡子焊接处接地体连接完毕后，应及时请质检部门进行隐检、接地体材质、位置、焊接质量，接地体截面规格等均应符合设计及施工验收规范要求，经检验合格后方可进行回填，分层夯实。
最后，将接地电阻摇测数值填写在隐检记录上。
技术交底记录2008年10月15日施管表5技术交底记录2008年10月15日施管表5技术交底记录2008年10月15日施管表5技术交底记录2008年10月15日施管表5技术交底记录2008年10月15日施管表5技术交底记录2008年10月15日施管表5技术交底记录2008年10月15日施管表5技术交底记录2008年10月15日施管表5技术交底记录2008年10月15日施管表5技术交底记录2008年10月15日施管表5技术交底记录2008年10月15日施管表5技术交底记录2008年10月15日施管表5技术交底记录2008年10月15日施管表5。
防雷接地施工安全技术交底记录
防雷接地施工安全技术交底记录安全技术交底记录日期：年月日单位（子单位）工程名称：分部（子分部）工程名称：施工单位：交底人：交底内容：1.安全生产1) 进入工地必须做到“三宝”，杜绝“三违”“五大伤害”。
“三宝”指能够合理正确地利用三宝（安全帽、安全带、安全网）。
进入施工现场必须戴好安全帽，2m以上高空危险作业必须系好安全带。
“三违”是指违章指挥、违章作业、违反劳动纪律等现象必须杜绝！“五大伤害”高处坠落、触电、物体打击、机械伤害、坍塌等情况不允许出现。
2) 特种作业人员、机械操作人员必须经过培训、考核，持证上岗。
3) 机械、电气设备操作人员一定要遵守操作规程，严禁违章作业和坐、靠在机械上休息。
4) 施工现场“四不伤害”即：不伤害他人、不伤害自己、不伤害别人、不被别人伤害、保护他人不受伤害。
5) 施工过程中要注意自我保护，严禁冒险作业、违章作业。
2.文明施工进入施工现场必须戴好安全帽、扣好帽带。
施工现场严禁吸烟、随地大小便等。
在现场施工必须做到工完场清，施工材料、垃圾及时清理，材料堆放必须在指定位置，并分类堆码整齐。
确保工地文明施工形象。
3.电工作业安全事项1) 电工作业必须经专业安全技术培训，考试合格。
非电工严禁进行电气作业。
2) 电工作业时，必须穿绝缘鞋、戴绝缘手套，酒后不准操作。
3) 所有绝缘、检测工具应妥善保管，严禁他用，并应定期检查、校验。
保证正确可靠接地或接零。
所有接地或接零处，必须保证可靠电气连接。
保护零线PE必须采用绿／黄双色线，严格与相线、工作零线相区别，不得混用。
4) 电气设备的装置、安装、防护、使用、维修必须符合《施工现场临时用电安全技术规范》（46-2012）的要求。
4.焊工作业安全事项1) 严格遵守“十不烧”规程操作。
2.在操作前，需要检查所有工具、电焊机、电源开关及线路是否正常，同时金属外壳需要安全可靠接地，进出线应该有完整的防护罩，进出线端应该用铜接头焊牢。
3.每台电焊机都应该有专用电源控制开关，开关的保险丝容量应该为该机的1.5倍。
防雷接地技术交底记录
防雷接地技术交底记录技术交底记录辽宁省交通勘察设计院长工程名称分部工程建筑电气白岛科研设计中心分项工程名称防雷与接地装置安装技术交底交底内容:1、本建筑属于第二类防雷建筑物，按照二类防雷建筑物设置防雷保护措施。
屋顶采用Φ12镀锌圆钢明装避雷带,屋顶避雷带连接网格不大于1０ｍＸ1０ｍ或12ｍＸ8m利用建筑物柱内两根Φ16钢筋做防雷引下线，引下线间距不大于18m，所有外墙引下线在室外地面下１m处引出一根４0X4热镀锌扁钢,扁钢伸出室外,距外墙皮的距离不小于1m。
并与地下层地板接地网连接。
室外接地焊接处均应刷沥青防腐;在室外地坪1．6m处预留接地电阻测试点。
2、接地极本工程防雷接地、电气设备的保护接地等共用同一接地极。
接地极为建筑物基础底梁上的上下两层钢筋中的两根主筋通长焊接形成的基础接地网,接地电阻不大于1欧姆,实测不满足时在距地面下1.5米处增设人工接地体。
3、均压环安装为防止侧击雷，在43．3米处(即十层顶板）处，利用梁内主筋焊接绕建筑物形成均压环,并将其与所有防雷引下线焊接,同时将45米及以上外墙上所有金属面的金属构件、金属通风管、金属屋架等与均压环焊接形成电气通路。
结构施工过程中，要按设计图纸的要求,在指定的位置设置预留接地点。
4、等电位联结安装本工程设置总等电位联结,等电位板采用紫铜板。
建筑物内保护干线、设备进线总管、铠装电缆的金属外皮等均进行等电位联结。
建筑物等电位联结干线从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出，等电位连接线２采用ＢV-1Ｘ25mmＰC３2,等电位连接均采用等电位卡子,严禁在金属管道上焊接。
等电位联结干线将局部等电位箱间的连接线形成环形网路，环形网路应就近与等电位联结干线或局部等电位箱连接。
支线间不能串联连接。
等电位联结的干线线路最小允许截面符合下表要求:2截面(mm）材料干线支线铜 1６ 6钢 5０16卫生间采用局部等电位连接，从适当地方引出两根大于Φ16结构钢筋至局部2等电位箱（LEB）,将卫生间内所有金属管道、金属构件等用ＢＶ4mm多股软铜线连接到局部等电位联结端子箱（LEB），本连接采用放射式。
防雷接地技术交底

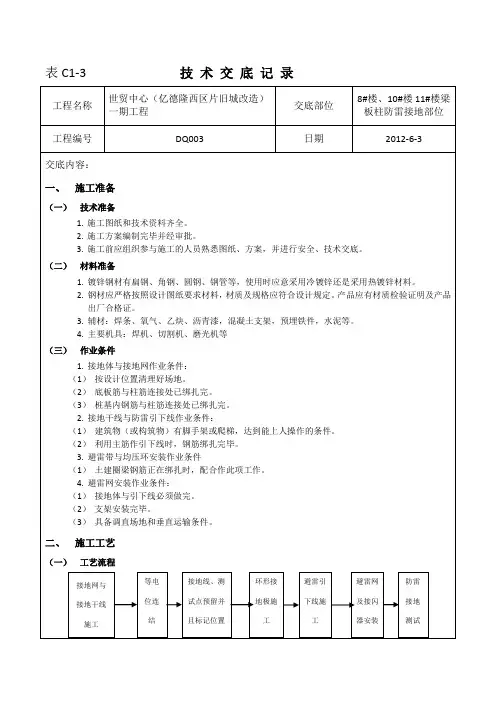

表 C1-3技术交底记录工程名称世贸中心（亿德隆西区片旧城改造） 一期工程交底部位8#楼、10#楼 11#楼梁 板柱防雷接地部位工程编号DQ003日期2012-6-3交底内容：一、 施工准备（一） 技术准备1. 施工图纸和技术资料齐全。
2. 施工方案编制完毕并经审批。
3. 施工前应组织参与施工的人员熟悉图纸、方案，并进行安全、技术交底。
（二） 材料准备1. 镀锌钢材有扁钢、角钢、圆钢、钢管等，使用时应意采用冷镀锌还是采用热镀锌材料。
2. 钢材应严格按照设计图纸要求材料，材质及规格应符合设计规定。
产品应有材质检验证明及产品出厂合格证。
3. 辅材：焊条、氧气、乙炔、沥青漆，混凝土支架，预埋铁件，水泥等。
4. 主要机具：焊机、切割机、磨光机等（三） 作业条件1. 接地体与接地网作业条件： （1） 按设计位置清理好场地。
（2） 底板筋与柱筋连接处已绑扎完。
（3） 桩基内钢筋与柱筋连接处已绑扎完。
2. 接地干线与防雷引下线作业条件： （1） 建筑物（或构筑物）有脚手架或爬梯，达到能上人操作的条件。
（2） 利用主筋作引下线时，钢筋绑扎完毕。
3. 避雷带与均压环安装作业条件 （1） 土建圈梁钢筋正在绑扎时，配合作此项工作。
4. 避雷网安装作业条件： （1） 接地体与引下线必须做完。
（2） 支架安装完毕。
（3） 具备调直场地和垂直运输条件。
二、 施工工艺（一） 工艺流程接地网与 接地干线施工等电 位连 结接地线、测 试点预留并 且标记位置环形接 地极施工避雷引 下线施工避雷网 及接闪 器安装防雷 接地 测试（二） 等电位联结施工工艺1. 总等电位联结方案 总等电位连结应作用于全建筑物，通过进线配电箱近旁的接地母排（总等电位连接端子板）将 下列可导电部分互相连通： --进线配电箱的 PE 母排或 PEN 母排； --公用设施的进户金属管道如给排水、热力、燃气的管道； --桥架、金属暖气片、空调管等可导电部分； --建筑物金属结构； --人工接地极的接地极引线；2. 技术要点： 总等电位端子箱安装： 总等电位箱 MEB 设于地下一层变电所内。
防雷检测安全技术交底记录模板
#### 一、基本信息1. 交底单位：（填写单位名称）2. 交底时间：（填写具体日期）3. 交底地点：（填写具体地点）4. 交底人：（填写交底人姓名及职务）5. 接收人：（填写接收人姓名及职务）#### 二、交底内容1. 防雷检测的目的与意义：- 提高建筑物和设备的安全性能，防止雷击事故的发生。
- 保障人员生命财产安全，减少经济损失。
- 遵循国家相关法规和标准，确保防雷设施的有效性。
2. 防雷检测的依据：- 《建筑物防雷装置检测技术规范》GB/T 21431—2015- 《建筑物防雷设计规范》GB 50057-2010- 《建筑物电子信息系统防雷设计规范》GB50343—2012- 《建筑物防雷工程与质量验收规范》GB50601—20103. 防雷检测的范围与内容：- 接闪器检测：包括网格尺寸、规格、隐蔽工程记录、与屋顶外露金属连接、位置、焊接质量等。
- 引下线检测：包括布置形式、平均距离、数量、测试点数量、与接闪器连接过渡电阻等。
- 接地装置检测：包括隐蔽工程记录、填土情况、与其它独立接地体距离、工频接地电阻等。
- 避雷器检测：包括工作状态、放电次数、绝缘电阻、泄漏电流等。
4. 防雷检测的程序与步骤：- 检测前准备：了解被检测建筑物的基本情况，查阅相关资料。
- 现场检测：按照检测项目和方法进行现场检测。
- 数据分析：对检测数据进行整理和分析，评估防雷设施的有效性。
- 检测报告：撰写检测报告，提出改进建议。
#### 三、安全注意事项1. 安全防护：- 检测人员应穿戴适当的个人防护装备，如安全帽、防滑鞋、绝缘手套等。
- 检测现场应设置安全警示标志，确保人员安全。
2. 操作规程：- 检测设备应经过专业计量机构检定，确保检测数据的准确性。
- 检测人员应严格按照操作规程进行检测，确保检测过程安全。
3. 应急处理：- 检测过程中如发现异常情况，应立即停止检测，采取应急措施。
- 如发生安全事故，应立即上报相关部门，并采取相应措施进行处理。
防雷接地技术交底
工程名称交底部位防雷接地工程编号001 日期2022年5月29日交底内容：一、工程概况1. 本工程三类防雷建筑物，设防直击雷的外部防雷装置，并采取防闪电电涌侵入的措施。
设置内部防雷装置，并在建筑物的地下室（或地面层处）将建筑物金属体、金属装置、建筑物内系统、进出建筑物的金属管线与防雷装置防雷等电位连接。
外部防雷装置与建筑物金属体、金属装置、建筑物内系统之间，还应满足间隔距离的要求。
2. 接闪器：在屋顶采用∅10热镀锌圆钢作接闪带，屋顶接闪带连接线网格不大于20mx20m或24mx16m。
3. 引下线：利用建筑物钢筋混凝土柱子或剪力墙内两根∅10以上主筋通长焊接作为引下线，引下线其间距沿周长计算不应大于25米。
所有外墙引下线在室外地面下1m处引出一根40x4热镀锌扁钢，扁钢伸出室外，距外墙皮的距离不小于1.5m。
4. 接地极：建筑物基础底梁上的下层钢筋中的两根∅10以上主筋通长焊接形成的基础接地网。
构件内有箍筋连接的钢筋或成网状的钢筋，其箍筋与钢筋、钢筋与钢筋应采用土建施工的绑扎法、螺丝、对焊或搭焊连接。
单根钢筋、圆钢或外引预埋连接板、线与构件内钢筋应焊接连接。
构件之间必须连接成电气通路。
5. 引下线上端与接闪带焊接，下端与接地极焊接。
建筑物四角的外墙引下线在室外地面上1.0m 处设测试卡子。
6. 凡突出屋面的所有金属构件、金属通风管、金属屋面、金属屋架等均与避雷带可靠焊接。
在屋面接闪器保护范围之外的非金属物体应装设接闪器，并应和屋面防雷装置相连。
7．竖向敷设金属管道和电梯滑轨应上下两端与防雷装置可靠连接。
8．室外接地凡焊接处均应刷沥青防腐。
二、防雷接地施工工艺1. 利用建筑物基础内钢筋做综合接地装置：按照设计图纸尺寸位置要求标好位置，利用基础梁上的下层两根不小于直径10mm主筋搭接焊好，不同标高处利用两根竖向结构筋上下焊接贯通，并清理干净药皮药渣。
并在室外每个测试点地面以下1米处预留40*4热镀锌扁钢引致散水外不小于0.3。
防雷接地工程施工技术交底
分包单位负责人交底内容根据上海霍尼韦尔公司（中国公司）现场踏勘，先结合图纸、国家规范以及现场踏勘资料对防雷、接地分项工程施工安装进行技术交底。
交底内容如下：接地系统的施工要求(1)避雷引下线工艺说明：接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；除埋设在混凝土中的焊接接头外，有防腐措施。
(2)屋面避雷带工艺说明：避雷线应按水平或垂直敷设，亦可与建筑物倾斜结构平行敷设；避雷线应平直、牢固，不应有高低起伏和弯曲现象，距离建筑物表面100mm。
支持件间的距离，在水平直线部分宜为0.5～1.5m；垂直部分宜为1.5～3m；；转弯部分宜为0.3～0.5m。
热镀锌钢材焊接时将破坏热镀锌防腐，应在焊痕内100mm内做防腐处理。
避雷引下线处应采用金属铭牌制作永久标识。
(3)接地电阻测试点工艺说明：人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。
测试点应形成断接卡，平时采用镀锌螺栓紧固连接，便于检查测试。
测试点处一般采用接线盒，如取消接线盒，应在洞壁上预埋洞盖的固定件，内壁用水泥砂浆抹光。
测试点的制作应与建筑物的外装饰相结合，做到实用、美观。
(4)屋面金属管道接地工艺说明：屋面金属管道必须接地可靠，不得直接焊接，必须采用接地卡环并采用铜芯软线与接地扁钢连接，且防松零件齐全。
(5)屋面金属构件接地工艺说明：屋面外露的其他金属构件必须与避雷带连成一个整体的电气通路。
各构件不得串接，必须单独与接地干线相连。
(6)室内金属门窗接地工艺说明：第二类防雷建筑当建筑物高度超过45m时，应将45m及以上外墙上的栏杆、门窗等较大金属物直接或通过预埋件与防雷装置相连。
第三类防雷建筑当建筑物高度超过60m时，应将60m及以上外墙上的栏杆、门窗等较大的金属物直接或通过预埋件与防雷装置相连。
防雷接地技术交底记录大全
防雷接地技术交底记录大全一、项目名称：XXX工程防雷接地系统施工技术交底项目概况：该工程位于XXX地区，建筑面积XXXX平方米，主要建筑物包括XXX 楼、XXX楼和配套设施。
二、施工内容：1.防雷接地的目的是为了保护主要建筑物和设备免受雷电攻击，确保人身和财产安全。
2.防雷接地系统的组成包括：接闪器、接地体、接地引下线、地网和接地装置等。
3.施工包括接闪器的安装、接地体的埋设、接地引下线的铺设和地网的布置。
三、施工步骤：1.建立接地系统施工组织，明确责任分工和安全措施。
2.定位接闪器的位置，确保其与建筑物形成65°的夹角，并使用卡箍固定。
3.定位接地体的位置，根据设计要求确定接地体的数量和深度，并使用重锤或挖掘机进行打桩或挖掘。
4.进行接地体的安装，确保安装时接触面积充足，使用镀锌铜棒与接地体连接。
5.铺设接地引下线，使用规定断面的铜排或铜牌进行铺设，并与接地体和接闪器相连接。
6.设置地网，根据建筑物周围的实际情况进行地网的布置，使用镀锌铜排或铝棒进行焊接。
7.安装接地装置，将接地装置与地网相连接，并确保接地装置在地下埋设。
8.检测接地系统的接地电阻值，确保达到设计要求。
9.编制施工技术交底记录。
四、安全注意事项：1.施工人员必须佩戴好安全帽、防护鞋和其他个人防护装备，并进行必要的安全培训。
2.施工现场必须设立明显的安全警示标志，禁止未经许可的人员进入施工区域。
3.施工现场应保持整洁，及时清理施工废料和杂物。
4.施工设备必须经过检验和维护，确保其正常运行。
5.施工人员必须按照施工组织计划进行施工，严禁超过规定的作业范围。
五、施工质量要求：1.施工必须按照设计图纸和规范要求进行，保证接地系统的稳定性和安全性。
2.施工现场必须做好记录，包括原材料的采购记录、接地系统的主要施工参数记录和关键环节的质量检验记录等，以备验收和监理单位查看。
以上内容为XXX工程防雷接地系统施工技术交底记录，施工人员必须按照本记录进行施工，确保施工质量和安全。
防雷接地工程施工技术交底
防雷接地工程施工技术交底一、工程概述本项目为XXX建筑物的防雷接地工程，主要包括防雷接地系统的设计、施工及验收。
根据《建筑物防雷设计规范》（GB50057-2010）和《建筑物接地设计规范》（GB50169-2012）的要求，结合工程实际情况，确保建筑物防雷接地系统的安全、可靠、有效。
二、施工准备1. 技术准备：施工前应认真阅读图纸，熟悉设计文件，了解防雷接地系统的设计意图、施工工艺及质量要求。
2. 材料准备：应根据设计要求，选择符合规范要求的材料，如接地体、接地线、接地模块等。
3. 施工工具：准备足够的施工工具，如电钻、扳手、螺丝刀、焊接设备等。
4. 安全防护：施工前应做好安全防护措施，如佩戴安全帽、手套、鞋子等。
三、施工工艺及要求1. 接地体施工：（1）接地体应按设计要求的位置、深度和规格进行施工。
（2）接地体施工前，应清除地面的杂物，挖出的土坑应大于设计要求的尺寸。
（3）接地体应采用焊接方式与接地线连接，焊接应牢固，焊缝应饱满。
2. 接地线施工：（1）接地线应按设计要求敷设，固定牢固，不得有松动、断裂现象。
（2）接地线与建筑物、设备的连接应牢固，连接部位应采取防腐蚀措施。
（3）接地线穿越建筑物、构筑物时，应采取保护措施，避免损伤接地线。
3. 接地模块施工：（1）接地模块应按设计要求的位置、数量和规格进行施工。
（2）接地模块与接地线连接应牢固，连接部位应采取防腐蚀措施。
（3）接地模块周围应填充填料，填充料应搅拌均匀，填充后应夯实。
4. 接地网施工：（1）接地网应按设计要求敷设，网格尺寸应符合规范要求。
（2）接地网与接地线、接地模块的连接应牢固，连接部位应采取防腐蚀措施。
（3）接地网施工完毕后，应进行接地电阻测试，测试值应符合设计要求。
四、施工质量控制1. 施工过程中，应严格按照设计文件和规范要求进行施工，确保施工质量。
2. 施工过程中，应对每个施工环节进行监督检查，发现问题及时整改。
3. 施工完毕后，应进行质量验收，包括材料验收、施工工艺验收和接地电阻测试验收。
避雷接地施工技术交底
避雷接地施工技术交底编制：侯春海时间：2024年4月20日山东长兴集团避雷接地施工技术交底记录工程名称：济南轨道交通产业园（一期）（10#楼、11#楼、12#楼、13#楼及车库）注：①执行标准名称及编号可暂选用国家有关部委，省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；②交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。
防雷接地安装施工技术交底一、交底依据建筑物防雷设计规范GB50057-2010建筑物电子信息系统防雷技术规范GB50343-2012等电位联结安装D502-15D502建筑物防雷设施安装D501-15D501接地装置安装_电气弱电图集14D504二、本工程防雷介绍及要求1、本建筑属于三类防雷，接闪器采用建筑物屋面敷设的镀锌圆钢（明装10#，暗装12#）作为闪接带，采用多支接闪杆连接。
2、高出屋面的所有管道等金属物应与防雷装置焊接，各种高出屋面的管道均加设接闪杆与屋面接闪线连接。
3、利用建筑物外围所有剪力墙暗柱内(满足Ф10<钢筋直径d<Ф16时四根,钢筋直径d>Ф16时两根)的坚向主筋作为引下线,间距不大于25m,引下线上端与接闪带连接,下端与建筑物接地极可靠连接。
建筑物四角的外墙引下线在距室外地面上0 5米处设测试卡子。
4、采用联合接地方式:将建筑外圈独立基础上下两层两根(不小于Ф16)水平主钢筋沿建筑物外圈焊接成环形,并利用4 0*4 镀锌扁钢与主轴线各独立基础内对角2根(不小于Ф16)水平主钢筋通长连接成网(土建做法,以下余同),构件之间必须连接成电气通路,接地电阻要求不大于1.0欧姆在建筑物四角做测试点处名引出一根40*4镀锌扁钢埋深1米,至散水外长度不小于1米,当测试电阻不能满足要求时,需做人工接地体与之可靠焊接。
4、接地装置采用:建筑物基础接地5、防雷接地应与交流工作接地、安全保护接地等共用一组接地装置,防雷冲击接地电阻值要求不大于1欧6.钢质接地装置应采用焊接连接。
防雷接地技术交底记录
5.7.8、避雷线安装：
（1）避雷线采用Ø10镀锌直条圆钢，圆钢为热镀锌镀锌层均匀无剥落，在搬运中要尽量减少圆钢与其他物体或地面摩擦，以免破坏镀锌层。
（2）避雷线安装要平直、牢固，不能由高低起伏和弯曲现象，平直度每2米检查段允许偏
7.2、操作高度超过2米，或临边作业必须系好安全带，并将卡环扣在安全牢固处，安全带高挂抵用，实在没有安全挂点的，必须栓安全绳，将安全绳两端拴在牢固可靠的固定点上并拉紧，再将安全带挂在安全绳上。高空作业严禁饮酒，杜绝打骂嬉戏。
7.3、使用电钻、台钻、切割机等电动工具必须接地良好，并有专用配电箱，严格遵守一机一箱一闸一漏。
（5）将结构预留出的防雷引下线用Φ12镀锌圆钢暗敷在钢架内，与避雷卡在同一条线上引出。
（6）避雷卡高度为一般为12cm(露出装饰面)，最低处不低于8cm，避雷卡安装完成后间距均匀高度一致，必须垂直于装饰面。
（7）避雷卡或角钢支架焊接完成后，将焊药清理干净刷防锈漆做防腐处理。
（8）避雷卡采用Ø12圆钢支架，顶端扁钢要求方正，和圆钢焊接处要牢固，镀锌层均匀无剥落。
4.7、等电位联接条件：设备、管道安装就位后、墙体饰面完成前。
4.8、具备调直场地和垂直运输条件。
4.9、各种支架、圆钢、扁钢、已经运到现场。
5、操作工艺：
5.1 工艺流程： 接地体→接地干线→引下线暗敷→ 避雷带
5.2、接地体安装：本工程接地体由自然接地体（及本工程基础）组成。接地电阻不大于0.5欧姆，遥测达不到要求是应增设人工接地极。
（9）屋面中间部分避雷支架用混凝土支墩，混凝土支墩制作时采用梯形上下方口钢模具，上口10cm×10cm、下口14cm×14cm、高10cm，混凝土标号不低于C25，振捣密实，表面光滑无气泡，使用时提前制作养护期过后方能使用。避雷卡要注在支墩上口中心，露出高度为10cm，避雷卡下端为燕尾或压扁，垂直于支墩上面。支墩在摆放时先把两端用砂浆稳坐牢固，高度为通长最低处能稳坐支墩为宜，然后拉线找出避雷卡上平中线，间距不大于一米平均稳放。
防雷接地技术交底
工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）2.2.2 接地干线敷设细部要求在配电间、设备房、强、弱电竖井内明设接地线，根据设计要求敷设一圈﹣25×4mm热镀锌扁钢与与等电位连接端子板可靠连接。
首先在墙上安装卡子，水平直线段1.0米一个，垂直部分2.0米一个，转弯部分0.4米一个，扁钢与墙面的距离15mm，距完成地面30cm高，设置要求均匀一致，顺直美观，固定牢靠；焊接处要平滑，所有焊接点补刷一遍防腐漆后再通长刷黄绿相间油漆一遍。
如下图：配电房接地干线工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）2.2.3 防雷引下线细部要求本工程利用结构柱内2根不小于φ16柱主筋作防雷引下线，利用建筑物柱主筋作为接地引下线的每层用黄色油漆在引下线钢筋离地面0.3m处涂刷一圈，涂刷长度10cm。
保证下端与相应的两根基础主筋焊接连通及至上通焊到屋顶。
如土建柱主筋采用机械焊接，必须用不小于φ10圆钢搭接焊通。
2.2.4屋面防雷接闪带细部要求沿机房层屋面女儿墙、钢筋混凝土架构层表面顶明敷（贴敷）-25x4的镀锌扁钢作为接闪带，要求接闪带与屋檐边垂直面平齐。
在机房层屋面素混凝土整浇层（约40mm厚）内，敷设-25x4镀锌扁钢，组成不大于20x20或24x16米的接闪网，屋顶所有接闪器之间应互相连接。
2.2.5 防雷测试盒（1）在设计图纸指定点预留测试盒作为防雷检测点，高度距地0.5米。
测试盒采用δ0.75镀锌钢板作成250*150*50大小的盒子，暗装在设计图纸指定位置。
由防雷引下线引出一根﹣40×4工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）热镀锌扁钢至防雷测试盒内，作防雷测试用。
2.2.6屋面金属构件及金属管道接地屋面金属管道必须接地可靠，不得直接焊接，必须采用接地卡环并采用铜芯软线与接地扁钢连接，且防松零件齐全。
技术交底001--防雷、接地
扁钢作为高、低压配电柜、变压器的接地连接之用。 3.4.3.2 在强、弱电竖井垂直敷设两条-40*4 的热镀锌扁钢作为桥架等的接地之用。 3.4.3.3 明敷设接地母线的安装要求 待墙面粉刷工程完活后，方可进行接地母线安装，敷设前必须先在墙壁上确定好母
项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制
技术（安全）交底记录
鲁 DQ－004
工程名称
...
施工单位
...
分项工程名称 防雷、接地
交底日期 4
交底内容：
合格后及时请监理单位进行隐检，同时做好隐检记录。 焊接处（双面焊接，焊接长度大于12 ）
φ12跨接钢筋
钢筋直螺纹套筒跨接焊示意图 图1
3．4 室内、外接地母线敷设 3.4.1 室内接地母线暗敷设 根据设计图纸，本工程在电气竖井；消防值班室；卫生间、淋浴间；弱电机房等部位 做总等电位端子箱，因此从基础底板轴线相应的两根主筋上焊接引上-40*4 的镀锌扁 钢暗敷设至等电位端子箱。
项目专业技术负责人：
交底人：
3．2．1 基础底板内轴线主筋接头处；基础底板内纵、横向轴线交叉处主筋、基础底 板内轴线主筋与柱内主筋接头处以及柱内主筋引上的连接处应采用跨接焊接，焊接处要求： 焊缝饱满，并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处 的药皮应敲干净，埋入土内的部位应刷两道沥青漆防腐。
3．2．2 采用搭接焊时，其焊接长度应符合如下要求： 3．2．2．1 镀锌扁钢不小于其宽度的 2 倍，三面施焊。 3．2．2．2 镀锌圆钢焊接长度为其直径的 6 倍，双面施焊。 3．2．2．3 镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的 6 倍，双面焊接。 要求：焊缝饱满，不咬肉、夹渣，无气孔，焊接质量合格。 3.3 基础底板接地体安装 利用基础底板轴线钢筋做好接地体，按设计图纸尺寸位置，将工程基础底板轴线的两 根主筋全部焊接连通；找好引上砼柱位置，将不少于 2 根柱主筋与基础底板轴线的两根钢 筋焊接好，并在室外地坪下 1 米处焊接-40*4 的镀锌扁钢伸出，以作为室外人工接地体的 连接点，焊接点药皮清除；在引下线柱上室外地坪上 2 米处焊接两根φ16 的镀锌圆钢至测 试端子箱，并及时将两根引上主筋用油漆做好标记，便于引出和检查。焊接完工进行自查
防雷接地施工技术交底
防雷接地施工技术交底一、工程概述在进行本次防雷接地施工前，有必要向各位施工人员详细介绍本工程的基本情况。
本工程为_____，位于_____，总建筑面积为_____平方米。
建筑物的高度为_____米，结构形式为_____。
防雷接地系统对于建筑物的安全至关重要，它能够有效地将雷电引入大地，避免雷电对建筑物及内部设备、人员造成损害。
因此，我们必须高度重视本次施工，确保施工质量符合设计及规范要求。
二、施工准备1、技术准备施工前，施工人员应熟悉施工图纸及相关规范，明确施工要求和技术要点。
编制施工方案，并向施工人员进行技术交底。
2、材料准备准备好所需的防雷接地材料，如镀锌扁钢、镀锌圆钢、接地极等，材料的规格、型号应符合设计要求。
材料应有质量证明文件，并经检验合格后方可使用。
3、主要机具准备准备好电焊机、切割机、钻孔机、接地电阻测试仪等施工机具。
施工机具应性能良好，且经过检验合格。
4、作业条件准备基础土方已开挖完成，并已平整至设计标高。
建筑物的轴线及标高已测量完毕，并已标记清晰。
三、施工工艺流程1、接地体安装按照设计要求，在基础底板上敷设接地极。
接地极一般采用镀锌角钢或钢管，长度为 25 米，间距为 5 米。
接地极的顶部应埋入地下 08 米以下，底部应做成尖头状，以便打入地下。
接地极之间应采用镀锌扁钢进行连接，焊接长度不应小于扁钢宽度的 2 倍，且至少三面施焊。
2、接地干线敷设接地干线一般采用 40×4 的镀锌扁钢，沿建筑物的四周敷设。
接地干线应敷设在距地面 03 米处，并应保持水平。
接地干线之间的连接应采用焊接，焊接处应进行防腐处理。
3、引下线敷设利用建筑物的结构柱内主筋作为引下线，每根柱子至少应有两根主筋作为引下线。
引下线的主筋应从基础底板一直通到屋顶，并应在屋顶与避雷带进行连接。
引下线在每层应设置一个测试点，测试点的高度距地面 05 米。
4、避雷带安装避雷带一般采用 10 镀锌圆钢，沿屋顶女儿墙敷设。
防雷接地施工安全技术交底记录表
编号：YCTH01-XBDJ-010
工程名称
华润新能源亭湖48MW风电项目
交底人
交底地点
项目部会议室
交底日期
交底内容
交底内容：
1、进入施工现场必须戴好安全帽，扣好帽带：并正确使用个人劳动防护用品。
2、2米以上的高处、悬空作业、无安全设施的，必须戴好安全带，扣好保险钩。
3、作业人员必须持证上岗。戴好防护眼镜和专用防护手套。不懂电气和机械的人员，严禁使用和玩弄机电设备。各种电动机械设备必须有可靠有效的安全接地和防雷装置，方能开动使用。
4、进入作业点后，熟悉作业环境，检查设备及各项安全防护措施。若发现不安全因素、隐患，必须及时处理或向有关部门汇报，确认安全后再进行作业。焊接电缆横过通道时必须采取穿管、埋地下或架空等保护措施。
5、严禁借用金属管道、金属脚手架、轨道、结构钢筋等金属物代替导线。
6、阴雨天气、六级以上大风不得露天作业。
7、防雷接地连接应采用焊接。焊接固定的焊缝应饱满无遗漏，扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊：当扁钢宽度不同时搭接长度以宽的为准。圆钢与圆钢搭接长度为圆钢直径的6倍，双面施焊。若直径不同时、以大径为准。扁钢与钢管焊接紧贴角钢外侧两面或紧贴3/4钢管表面，上下两侧施焊。焊完后应做防腐处理。使用明火时必须有关部门批准，明火远离易燃物，并在现场备足灭火器，做好必要防护，并设专职看火人。
7、活干完应把所有的废料清理完。
