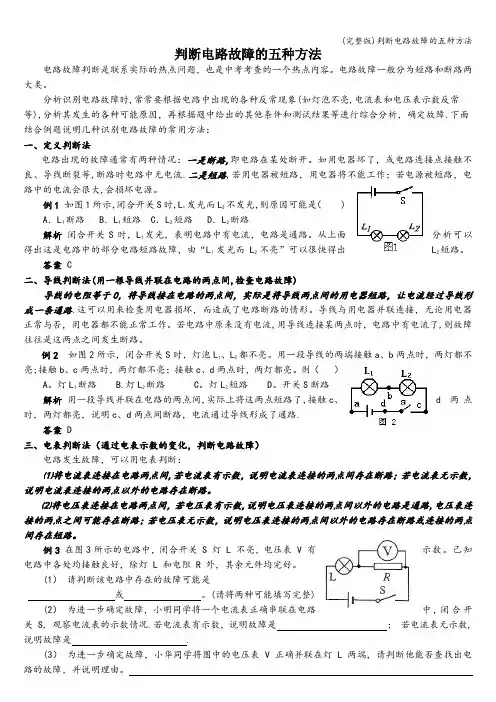

(完整版)判断电路故障的五种方法
判断电路故障的五种方法电路故障判断是联系实际的热点问题，也是中考考查的一个热点内容。
电路故障一般分为短路和断路两大类。
分析识别电路故障时,常常要根据电路中出现的各种反常现象(如灯泡不亮,电流表和电压表示数反常等),分析其发生的各种可能原因，再根据题中给出的其他条件和测试结果等进行综合分析，确定故障.下面结合例题说明几种识别电路故障的常用方法：一、定义判断法电路出现的故障通常有两种情况：一是断路,即电路在某处断开。
如用电器坏了，或电路连接点接触不良、导线断裂等,断路时电路中无电流.二是短路,若用电器被短路，用电器将不能工作；若电源被短路，电路中的电流会很大,会损坏电源。
例1 如图1所示，闭合开关S时,L1发光而L2不发光，则原因可能是（ )A．L1断路 B．L1短路 C．L2短路 D．L2断路解析闭合开关S时，L1发光，表明电路中有电流，电路是通路。
从上面分析可以得出这是电路中的部分电路短路故障，由“L1发光而L2不亮”可以很快得出L2短路。
答案C二、导线判断法(用一根导线并联在电路的两点间,检查电路故障)导线的电阻等于0，将导线接在电路的两点间，实际是将导线两点间的用电器短路，让电流经过导线形成一条通路.这可以用来检查用电器损坏，而造成了电路断路的情形。
导线与用电器并联连接，无论用电器正常与否，用电器都不能正常工作。
若电路中原来没有电流,用导线连接某两点时，电路中有电流了,则故障往往是这两点之间发生断路。
例2 如图2所示，闭合开关S时，灯泡L1、L2都不亮。
用一段导线的两端接触a、b两点时，两灯都不亮;接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。
则（）A。
灯L1断路 B.灯L2断路 C。
灯L2短路 D。
开关S断路解析用一段导线并联在电路的两点间，实际上将这两点短路了，接触c、d两点时，两灯都亮，说明c、d两点间断路，电流通过导线形成了通路.答案 D三、电表判断法（通过电表示数的变化，判断电路故障）电路发生故障，可以用电表判断：⑴将电流表连接在电路两点间,若电流表有示数，说明电流表连接的两点间存在断路；若电流表无示数，说明电流表连接的两点以外的电路存在断路。
电路故障分析方法
电路故障分析方法
电路故障分析方法是用来确定电路中故障原因的方法。
以下是常用的几种电路故障分析方法：
1. 品质精益故障分析法（Quality Lean Fault Analysis, QLFA）：该方法是通过分析故障现象和相关数据，来找出根本原因并解决故障的方法。
它可以帮助确定故障的类型、位置和原因，从而快速找到解决故障的方案。
2. 打印电路板（Printed Circuit Board, PCB）故障分析法：该方法适用于对电路板上的故障进行分析。
它通过检查电路板上的元件和连接，以及使用测试仪器进行电路测试，来确定故障的原因和位置。
3. 递归置换故障分析法（Recurrent Replacement Fault Analysis, RRFA）：该方法通过逐步替换电路中的元件，来确定故障的原因。
它可以帮助确定是哪个元件导致了故障，并进行相应的修复或更换。
4. 电路故障模拟分析法：该方法使用计算机软件来模拟电路中各个元件的工作情况，以及故障产生的原因。
通过分析模拟结果，可以确定故障的位置和原因，从而采取相应的措施修复故障。
5. 外观检查法：该方法通过对电路外观进行检查，寻找可能存在的损坏、松动、短路等问题，以确定故障的原因。
i
这些方法可以单独或联合使用，根据具体情况选择合适的方法进行电路故障分析。
初中物理电路故障分析方法
电路故障的种类及判断方法、电路故障及其种类:1、电路故障：电路连接完成后，闭合开关通电时，发现整个电路或者部分电路无法正常工作的现象叫电路故障；2、电路故障类型，主要有两种，短路和断路。
断路原因：元件损坏、接触不良短路：分为电源短路和局部短路两种。
CD电源短路：指电流不经过用电器而直接从电源的正极回到负极。
电源短路，有如下图两种情况，一种是开关闭合，导线直接接到电源两极上；另一种是开关闭合，电流表直接接到了电源两极上。
导致电路中电流过大，从而烧坏电源或者电流表。
这两种情况都是绝对不允许的。
②局部短路：指的是串联的多个元件（含用电器、电表、开关）中的一个或多个（当然不是全部）在电路中不起作用（无电流通过该元件），这种情况通常是由于接线的原因或者电路发生故障引起的，一般不会造成较大的危害。
根据短路元件的不同又分为：用电器短路、电表短路、开关短路几种。
注意：在并联电路中，一旦用电器短路，同时就会造成电源短路。
3、家庭电路的电路故障：家庭电路的故障是常考的题型之一，家庭电路常见故障有四种：断路、短路、过载和漏电。
断路电灯不亮，用电器不工作，表明电路中出现断路。
断路时电路中无电流通过，该故障可用测电笔查出。
短路短路就是指电流没有经过用电器而直接构成通路。
发生短路时，电路中的电阻很小，电流很大，保险丝自动熔断。
若保险丝不合适，导线会因发热，温度迅速升高，而引发火灾。
过载电路中用电器总功率过大，导致通过导线的总电流大于导线规定的安全电流值。
出现这种情况轻者导致用电器实际功率下降；重者导线会因过热而引发火灾。
漏电如果导线外层或用电器的绝缘性能下降，则有电流不经用电器而直接“漏”入地下，漏电会造成用电器实际功率下降，也能造成人体触电。
使用漏电保护器能预防漏电的发生。
例1小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。
为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查,发现其中一个孔能使测电笔的氖管发光，故障原因可能是（）A. 进户线火线上的熔丝烧断B.进户线零线断了点拨：家庭电路中的两根电线，一根是火线，另一根是零线，它们间的电压是220V。
2024年中考物理专题复习—电路故障分析方法解析
2024年中考物理专题复习—电路故障分析方法解析在电学中，用电器不工作、突然变亮或变暗或电表示数异常等，统称为电路故障。
如下图所示：电路故障分析思路：①是什么？②在哪里？③怎么分析？具体分析：一、电路断路分析1.电压表法将电压表并接到可能发生开路的地方，用电压表把电路连通，电压表有示数，而且它的示数等于电源电压。
但电路中的灯不亮，电流表有示数。
小结：无电流，是开路—→并接电压表，电压表有示数—→断路在接点内，且接近电源电压例1.如图电路中，电源电压为3V。
当开关S闭合时，两灯泡都不发光，且电压表V的示数为3V。
产生这一现象的原因可能是（）A.灯L1短路B.灯L2短路C.灯L1开路D.灯L2开路解析：两灯不亮，无电流，是开路—→并接电压表，电压表最大示数3V—→断路在接点内，L1断路（开路）。
答案：C。
变式1.在电学实验中，遇到开路时，常用电压表来检测。
某同学连接了如图所示的电路，闭合开关S 后，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是U ae=3V，U ab=0，U bd=0，U de=3V，则此电路的故障可能是（）A.开关S接触不良B.小灯泡灯丝断了C.d、e间出现断路D.e、f间出现断路答案：C。
变式2.（2023·黑龙江牡丹江）如图所示，闭合开关，说法正确的是（）A.两只小灯泡并联B.电压表测量L1两端的电压C.若L1不发光，一定是L1断路D.若L2不发光，电压表一定无示数答案：B。
2.导线法把一根导线并接到可能发生开路的地方，电路被连通，可以观察到电流表有示数，L2发光。
小结：无电流，是开路—→并接导线，电流表有示数，灯亮—→断路在接点内。
例2.如图所示电路，闭合开关时，发现电流表指针几乎没有偏转。
某同学拿一根导线去查找电路故障，他将导线并接在bc、cd、ed两端时，电流表指针没有发生偏转；将导线并接在ab两端时，发现电流表指针发生了偏转，由此可知电路故障可能是（）A.e点断路B.L1开路C.电流表短路D.L2开路答案：B。
电路故障分析与排除方法
电路故障分析与排除方法电路故障是电子装置运行时出现的故障，如果不及时发现和排除可能会导致设备损坏。
应用正确的方法和技巧可以快速诊断和解决电路故障问题。
本文将介绍几种常用的电路故障分析与排除方法。
1. 了解电路原理在诊断电路故障之前，需要对电路原理和电路元件的特性有一定的了解。
例如，了解开关、变压器、电容器和电阻器的原理、特性和工作方式可以帮助快速诊断故障问题。
2. 检查电源电路故障很常见的原因是电源问题。
首先要检查电源是否正常工作。
检查电源开关、电源电缆和插头是否正常连接和工作。
检查电源电压是否符合设备要求。
3. 检查元件如果电源没有问题，就需要进一步检查电路元件。
可以使用万用表、示波器或频谱仪等检测工具来检查元件的电气特性。
确保每个元件是否正常，特别是电容器和电阻器。
如果一个电容器损坏，那么会导致电路不工作或运行不稳定。
如果一个电阻器损坏，可能导致电路电阻值变化，甚至导致电路短路。
4. 检查连线连线也可能是电路故障的原因。
出现故障的时候，需要检查连接器、电缆和插头是否正常连接。
如果电路板的连线不好，那么就需要重新连接或焊接电路板。
5. 分析故障当故障原因未能立即找到时，就需要分析电路故障原因。
通过了解电路原理并使用测试工具可以更好地进行故障排除。
根据测试结果，可以分析可能的故障原因并排除问题。
6. 注意安全在检查电路故障时，需要特别注意安全问题。
不要触摸电路板和电路元件，除非你确定电路已经安全地断开电源。
此外，当检查电路板时，务必根据其特定的说明书进行操作，并遵循制造商的建议。
结论电路故障分析和排除需要综合运用多种技术和工具，包括电路原理、检测工具等。
如果能够采取正确的方法并有效地使用测试工具，就可以快速诊断和解决故障问题。
当然，在处理电路故障过程中，要时刻注意安全问题，并遵循相关的操作步骤。
判断电路故障的五种方法及判断电路的连接方式
判断电路故障的五种方法及判断电路的连接方式1.观察法：通过观察电路的表现和信号，来判断是否存在故障。
比如，电路中是否有明显的闪光、过热或燃烧的迹象；电路中的器件是否正常工作等等。
2.测试法：通过对电路进行一系列的测试，来判断其是否存在故障。
常见的测试方法有使用万用表、示波器、信号发生器等测量设备，对电路的电压、电流、阻抗、频率等参数进行测量和比较。
3.分解法：将复杂的电路分解为若干个简单的子电路，然后逐个进行分析和测试。
通过确定每个子电路的工作状态，可以帮助确定整个电路的故障。
4.替换法：将怀疑存在故障的元件或设备替换为正常的元件或设备，然后观察是否解决了问题。
如果替换后电路恢复正常，那么可确定被替换的元件或设备存在故障。
5.逐步排查法：从整个电路中的一些点开始，逐步排查可能存在故障的组件、连接或环节。
通过一步一步的排查，最终确定问题所在。
判断电路的连接方式：1.直连连接：电路中的两个元件或设备直接连接在一起，形成一个路径，电流可以直接通过。
2.串联连接：电路中的两个元件或设备按照顺序连接，形成一个连续的路径。
电流通过第一个元件，再通过第二个元件，以此类推。
3.并联连接：电路中的两个元件或设备同时连接在电源的两个不同极性上，形成一个并行的路径。
电流可以选择通过其中一个路径流动。
4.串并联混合连接：电路中的元件或设备既存在串联连接的部分，又存在并联连接的部分，形成复杂的连接方式。
5.开关控制连接：电路中的元件或设备通过开关控制，可以将其接入或断开电路，实现对电路的控制功能。
这些连接方式在电路设计和故障排查过程中非常常见，了解和正确判断电路的连接方式是判断电路故障和设计电路的关键。
初三物理电路故障判断技巧
初三物理电路故障判断技巧初三物理电路故障判断技巧随着科技的不断发展和应用，电子产品越来越普及，而电路故障也是我们使用电子产品时不可避免面对的问题。
如何快速准确的判断电路故障，是每一个初三学生所面对的问题。
以下我们将介绍几种常见的电路故障判断技巧。
一、电路图分析法在判断电路故障时，最基本的方法便是通过分析电路图，找到故障点。
在分析电路图时，需要做到清晰明了，标注准确，查阅资料。
首先，我们可以用万用表进行电路测量，确定是否有电流流过。
若十分确定故障点，需要仔细观察电路图，注意部件放置是否正确，导线是否与其他部件发生碰撞。
若无法确定故障点，则应按照重要电器元件进行排查，从而逐步缩小搜索范围。
二、分段法若电路图复杂，可以采用分段法来帮助排查故障。
分段法即将电路图按照电路部件的功能模块划分为几个小的电路，逐步确定故障点。
例如，如果整个电路中有 LED 灯、变压器和电池板组成的电路板，我们可以先把电池与变压器连接起来，小心观察 LED 灯是否会亮起，若亮起，则说明问题出在变压器或电池上，我们再把变压器拆下，把电池的输出接口连接到 LED 灯，尝试点亮 LED 灯以测试两者的联通性。
这样，我们便可以逐步排除部分可能的故障点。
三、老师指导法对于初学者来说，电路故障判断确实是一项不易的任务。
如果自己排查出问题，依旧无法解决，则需要向老师寻求帮助。
在寻求老师的帮助时，需要注意描述问题的准确性和明确性，以节省时间和精力。
对于比较复杂的问题，我们都可以向老师请示、请教，寻求专业性的建议。
针对我们的疑问，或者自己尝试过的情况，老师一定会给出专业的意见。
四、实验验证法为了便于定位电路故障，我们可以进行简单的实验验证。
例如，如果有几个 LED 灯不亮，可以试着用一个确定是正常的 LED 灯替换掉疑似出现故障的 LED 灯，看新的 LED 是否会亮起。
若新的 LED 灯依旧不亮，则推测电路故障出现在电源供应上。
通过这种方法，我们可以大概锁定电路故障的范围和位置，从而更加准确地排查问题。
电路故障分析方法
电路故障基本判断方法
1、利用电流表、电压表判断电路故障
(1)利用电压表
（1）当电压表示数为电源电压时有两种推测：①是电压表所测范围电路断路；②是电压表所测范围之外的所有用电器都短路
（2)当电压表示数为零时有两种推测：①是电压表所测范围电路短路；
②电压表所测范围之外有断路的地方．
(2)利用电压电流表
a.电流表示数正常而电压表无示数
“电流表示数正常”表明电流表所在电路为通路，“电压表无示数”表明无电流通过电压表。
故障原因可能是：①电压表损坏; ②电压表接触不良; ③与电压表并联的用电器短路。
b.电压表有示数而电流表无示数
“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表。
故障原因可能是：①电流表短路; ②和电压表并联的用电器断路(3)电流表电压表均无示数
“两表均无示数”表明无电流通过两表，除了两表同时短路外，可能是干路断路导致无电流。
★利用电导线判断电路故障★(主要判断断路故障)
电路中无电流或灯泡不发光：将导线接在两点间，如果电路中有电流
(或电路中灯泡发光了)，说明此两点间有断路。
2、常结合灯泡的亮灭来进一步判断：串联电路中两灯都不亮可能是某处断；串联电路中一亮一灭可能是灭的那个短；并联电路中一亮一灭可能是灭的那个断．
3、有时题意与上述推测矛盾：电压表或电流表自身坏了或没接上时，示数为零．
4.故障类型
①短路：电路被短路部分有电流通过(电流表有示数)
被短路两点之间没有电压(电压表无示数)
②断路：电路断路部分没有电流通过(电流表无示数)
断路两点之间有电压，断路同侧导线两点无电压。
电路线路故障的原因和解决方法
电路线路故障的原因和解决方法电路线路故障是指电路中出现了异常的情况，导致电路无法正常工作。
这种故障可能会导致电路断开、短路、电压不稳定等问题，给设备带来损坏甚至危险。
本文将探讨电路线路故障的一些常见原因以及解决方法。
一、原因分析1. 电线老化：电线使用时间长了，绝缘层可能会老化，导致绝缘性能下降，容易发生漏电、短路等故障。
解决方法：定期检查电线的绝缘性能，如发现老化现象，及时更换电线。
2. 过载：当电路中的负载超过了电线或设备的额定电流时，容易导致线路过热、熔断器跳闸等故障。
解决方法：合理安排负载，不要超过电线或设备的额定电流。
如果需要连接较多的负载，可以考虑增加电线的截面积或增加供电设备的容量。
3. 短路：短路是指电路中两个不同相位或不同电压等级的导线直接接触，导致电流过大，容易引发火灾。
解决方法：检查电路中的导线是否有短路现象，及时修复或更换受损的导线。
4. 接触不良：电路中的连接点如果接触不良，会导致电流传输不畅，引起电压降低、线路不稳定等问题。
解决方法：定期检查电路的连接点，保证接触良好。
如果发现接触不良，可以使用专业的电路连接器或重新焊接连接点。
5. 电压不稳定：电路中的电压不稳定可能是由于供电设备故障、电源电压波动等原因引起的。
解决方法：检查供电设备是否正常工作，如发现故障应及时修复或更换。
如果电源电压波动较大，可以考虑安装稳压器或使用更稳定的电源。
二、解决方法1. 定期检查：定期检查电路线路，包括电线的绝缘性能、连接点的接触情况等，及时发现并解决问题。
2. 合理安排负载：不要超过电线或设备的额定电流，合理安排负载可以减少线路故障的发生。
3. 使用优质材料：选择优质的电线和连接器等材料，可以提高电路的可靠性和稳定性。
4. 安装保护装置：在电路中安装过载保护器、熔断器等保护装置，可以及时切断电路，保护电线和设备的安全。
5. 增加电源容量：如果负载较大，可以考虑增加电源的容量，保证电路供电稳定。
电路故障分析技巧
电路故障分析技巧电路故障分析方法，是电学基础知识的应用，这类问题历来都是中高考的重点题目，那我们应该怎样进行电路故障分析呢？电路故障一般分为两大类，短路和断路，但实际问题中，我们还需要根据具体故障现象具体分析。
一、短路。
判断短路很简单，首先，电路中有电流，其次，如果是串联电路，那么被短路的用电器不工作，其他用电器正常工作；如果是并联电路，电路中的用电器都不工作。
二、要找出短路的位置，有两种不错的方法。
第一种，用电压表并联在各个部分，如果电压表示数为零，说明该处短路。
这里需要注意，导线之间的电压为零，说明导线是正常的。
三、第二种判断短路的方法就是小灯泡检测法。
把小灯泡并联在各个部分，如果小灯泡不发光,说明该处用电器短路。
这里也要注意，接到导线部分的小灯泡不发光说明导线是正常的，因为此时小灯泡是短路的。
四、断路。
电路中没有电流，串联电路中所有用电器都不能正常工作；并联电路中，如果干路发生断路，所有用电器不工作，如果某支路用电器不工作，说明该支路发生断路。
五、找出断路的位置，可以使用以下四种方法。
第一种，电流表检测法。
把电流表并联到各个部分，如果电流表有读数，其他部分也可以正常工作，说明与电流表并联的部分发生了断路。
六、第二种方法是电压表检测法。
把电压表并联到各个部分，如果电压表的示数与电源电压相等，说明该并联部分发生断路。
因为此时，电压表等于串联在了电路中，示数变大。
七、第三种方法是导线检测法。
这是最简单的方法。
把一段导线与各部分两个接线柱之间并联，如果用电器都开始正常工作，说明该部分出现断路。
八、第四种方法是小灯泡检测法。
把小灯泡并联在各个部分，如果小灯泡发光并且其他部分开始正常工作，说明该处发生断路。
常见的电路故障分析
常见的电路故障分析1. 引言在日常生活和工作中，电路故障是我们经常会遇到的问题之一。
电路故障会导致设备无法正常工作，给我们的生活和工作带来诸多不便。
因此，了解常见的电路故障及其分析方法对于我们解决问题具有重要意义。
本文将介绍几种常见的电路故障及其分析方法。
2. 电路短路故障电路短路故障是指电路中两个或多个导体之间产生了直接接触的情况。
电路短路故障会导致电流过大，设备损坏甚至引发火灾等严重后果。
2.1 分析方法为了分析电路短路故障，我们可以采取以下步骤：1.关闭电源：在发现电路短路故障后，首先要确保关闭电源，以避免进一步损坏设备和人身安全的问题。
2.检查电路元件：仔细检查电路中的线路和元件，寻找可能的短路点。
可以使用万用表等测试工具进行检测，确认是否有导线之间的直接接触。
3.排除短路点：一旦确定了具体的短路点，我们可以通过排除或更换该点附近的元件来消除短路故障。
2.2 预防措施为了预防电路短路故障的发生，我们可以采取以下措施：•做好电路设计：在进行电路设计时，应合理布置电路线路，避免线路之间的直接接触。
•质量控制：在电路布线和维护过程中，应注意质量控制，确保连接可靠，避免导线松动或连接不良等问题。
•定期检查：定期检查电路线路和元件的连接情况，及时发现并修复潜在的短路故障。
3. 电路开路故障电路开路故障是指电路中某个环节断开或失效的情况。
电路开路故障会导致电流无法正常流动，从而导致设备无法正常工作。
3.1 分析方法下面是分析电路开路故障的一般步骤：1.检查电源：首先，我们需要检查供电是否正常，确保电源没有问题。
2.检查开关：检查电路中的开关，确认是否存在失效的开关导致电路无法闭合。
3.检查连接：仔细检查电路中各个元件的连接，确保连接完好，没有断开的情况。
4.使用测试工具：可以使用万用表等测试工具，对电路的不同部分进行测试，找出故障所在。
3.2 预防措施为了预防电路开路故障的发生，我们可以采取以下措施：•避免过载：在设计电路时，应合理计算电路的负载情况，确保不会因为超过负载而导致电路开路。
电路故障判断方法和技巧
电路故障判断方法和技巧1. 电路故障判断方法和技巧是保证电路稳定运行的重要手段。
观察法是最基本的判断方法之一。
通过观察电路中是否有烧焦、变黑、熔断等现象，可以初步确定故障位置。
2. 当电路发生故障时，可以通过排除法逐一检查电路中的元件，例如电阻、电容、电感等。
逐步逼近故障点。
3. 使用万用表进行测量也是一种常用的方法。
通过测量电阻、电压、电流等参数，可以帮助判断电路中哪些元件出现了故障。
4. 除了使用万用表测量电路参数外，示波器也是一种非常有用的工具。
示波器可以用来观察电路中的信号波形，帮助分析电路的工作状态。
5. 利用标志性元件检测方法，可以用已知正常的元件和设备，对疑似故障的元件进行比对，从而推断出故障位置。
6. 对于数字电路，可以使用逻辑分析仪来判断故障位置。
逻辑分析仪可以捕捉和分析数字信号，帮助定位故障。
7. 关于模拟电路，可以使用频谱分析仪来检测信号频谱，从而找出异常信号，进而确定故障位置。
8. 利用热像仪进行故障判断也是一种高效的方法，因为故障件通常会产生异常的热量，通过热像仪可以直观地观察故障位置。
9. 采用故障模拟法，通过在正常工作的电路中模拟故障，可以帮助确定可能的故障点。
10. 使用故障诊断仪器，如故障诊断仪、电气测试仪等专业设备，能够更快速地定位故障位置。
11. 掌握常见元器件的故障特征和故障模式，能够帮助更准确地判断故障位置。
12. 注意观察电路中的连接线路和焊接点，因为连接不良、断裂或者虚焊也是常见的故障原因之一。
13. 对于大型电路板或系统，可以采用分区分析法，逐步缩小故障范围，最终确定故障位置。
14. 学习和掌握电路故障分析的基本原理，包括电路的工作原理、信号传输路径、元件特性等，能够更有针对性地进行故障判断。
15. 如果电路故障不明显，可以尝试使用敲击法，通过敲击或轻微震动来观察是否存在松动或接触不良的问题。
16. 电路故障判断时，要注意安全，避免触电或短路引发危险。
初中物理电路故障分析方法解析
初中物理电路故障分析方法解析电路故障分析是电路实验和电路故障排除的重要环节，通过仔细观察电路现象、分析电路原理和使用正确的检测工具，可以快速准确地找出电路的故障。
下面我们将介绍一些初中物理电路故障分析的基本方法。
首先，当电路故障发生时，我们应该仔细观察现象。
比如，如果电路完全不工作，我们需要检查电路中是否有断路或接触不良的地方。
如果电路有异常的现象，比如电流过大或电压偏高等，我们需要记录下来以便进一步分析。
其次，我们应该理解电路的原理，包括基本的电路元件的特性和连接方式。
例如，我们要知道在直流电路中，电流是由正极流向负级，而在交流电路中，电流是随着电压的正负变化而变化。
理解这些原理可以帮助我们缩小故障的范围。
接下来，我们需要使用适当的检测工具对电路进行检测。
常见的检测工具包括万用表、示波器和电流表等。
通过测量电路的电压、电流和电阻等参数，我们可以确定电路的工作状态是否正常，如果不正常就可以推测出故障的可能原因。
另外，我们需要注意电路中的连接问题。
检查电路中的线路连接是否牢固，插头是否松动，电路元件是否正确连接。
这些常常是导致电路故障的常见原因，所以排除这些问题是非常重要的。
当我们尝试排除电路故障时，可以采取逐个排除的方法，即逐个检查电路中的各个元件。
首先，我们可以从电源开始检查，确保电源输出稳定且正常。
然后，逐个检查电路中的其他元件，例如电阻、电容、电感等。
我们可以使用万用表进行测量，根据测量结果判断元件是否正常。
在排除电路故障时，可以借助外部设备进行辅助。
比如，借助示波器可以观察电路中电压或电流的波形，从而得出更准确的结论。
借助逻辑分析仪可以分析数字电路的信号和时序。
最后，我们需要有耐心和细心，不能急于求成。
有时，电路故障可能比较隐蔽，需要花费一些时间来进行仔细分析和排查。
如果遇到困难，可以寻求老师和同学的帮助。
总之，初中物理电路故障分析需要仔细观察现象、理解原理、使用正确的检测工具和耐心细致地进行排查。
电路故障分析的方法
电路故障分析的方法
1. 观察法：检查电路中的零部件，如电阻、电容、电感、开关等是否正常，观察是否有破损、变形或电路板上的烧化等现象。
2. 测量法：使用万用表、示波器等测试仪器对电路进行电压、电流、频率等参数的测量，找出异常部位。
3. 替换法：通过替换电路中的零部件或输入信号，以判断哪个部分出了问题。
4. 分离法：将电路分成若干部分，逐一排查，最终找出故障所在。
5. 对比法：将正常电路和故障电路进行对比，找出两者之间的区别和异常之处。
6. 综合法：结合以上各种方法进行综合分析，找出最可能的故障原因。
如何进行电路故障的分析.
例4：
若电压表读数为0，（电压表未损坏） 有几种可能？ L1短路 L2断路
例5：
电源电压为9V，当开关闭合时，灯L1两 端的电压也为9V，则产生故障的原因可 能是_____或_____。
例6：
一位同学连接好电路，在闭合开关时发 现小灯泡不亮，电流表无示数，但电压 表有示数．出现这种故障的原因是 ．
例1： 电源电压不变，闭合开关S后，灯L1、 L2都发光，一段时间后，其中一灯突 然熄灭，而电流表和电压表的示数都 不变，请分析产生这一现象的原因
不亮的灯断路 电流表所测的L2 不可能断路，所 以L1断路
例2：
两盏相同的灯泡在电路闭合后都能正常 发光。过一会儿，两盏灯都熄灭了，此 时电路中的电流表没有示数，但电压表 有示数，那么电路发生故障可能是
A
V
总之，在我们分析电路故障题 时，充分利用题目给我们的信息， 从用电器的工作情况和电表的示数 情况出发最终确定电路故障。
三、根据电压表的示数情况：
1、电压表示数为零，可能是电压表所测 量的用电器短路； 2、电压表示数为零，还有可能是电压表 的正接线柱到电源的正极或负接线柱到电 源的负极之间出现断路；
反过来说，如果电压表示数不为零，则说 明电压表所测的这部分电路没有短路，且 电压表的正接线柱到电源的正极或负接线 柱到电源的负极之间没有断路。
【问题六】
如何进行电路故障的分析？
一、根据用电器的工作情况：
1、在串联电路中，若所有灯都不亮，首 先考虑断路； 2、电路故障分析题中，并联电路一般不 出现短路；
二、根据电流表的示数情况：
电流表示数为零，可能是电流表所测 的这部分电路断路；
反过来说，如果电流表示数不为零，则 说明电流表所测的这部分电路没有断路。
(完整版)初中物理电路故障分析方法
电路故障的种类及判断方法、电路故障及其种类:1、电路故障：电路连接完成后，闭合开关通电时，发现整个电路或者部分电路无法正常工作的现象叫电路故障；2、电路故障类型，主要有两种，短路和断路。
断路原因：元件损坏、接触不良短路：分为电源短路和局部短路两种。
①电源短路：指电流不经过用电器而直接从电源的正极回到负极。
电源短路，有如下图两种情况，一种是开关闭合，导线直接接到电源两极上；另一种是开关闭合，电流表直接接到了电源两极上。
导致电路中电流过大，从而烧坏电源或者电流表。
这两种情况都是绝对不允许的。
②局部短路：指的是串联的多个元件（含用电器、电表、开关）中的一个或多个（当然不是全部）在电路中不起作用（无电流通过该元件），这种情况通常是由于接线的原因或者电路发生故障引起的，一般不会造成较大的危害。
根据短路元件的不同又分为：用电器短路、电表短路、开关短路几种。
注意：在并联电路中，一旦用电器短路，同时就会造成电源短路。
3、家庭电路的电路故障：家庭电路的故障是常考的题型之一，家庭电路常见故障有四种：断路、短路、过载和漏电。
断路电灯不亮，用电器不工作，表明电路中出现断路。
断路时电路中无电流通过，该故障可用测电笔查出。
短路短路就是指电流没有经过用电器而直接构成通路。
发生短路时，电路中的电阻很小，电流很大，保险丝自动熔断。
若保险丝不合适，导线会因发热，温度迅速升高，而引发火灾。
过载电路中用电器总功率过大，导致通过导线的总电流大于导线规定的安全电流值。
出现这种情况轻者导致用电器实际功率下降；重者导线会因过热而引发火灾。
漏电如果导线外层或用电器的绝缘性能下降，则有电流不经用电器而直接“漏”入地下，漏电会造成用电器实际功率下降，也能造成人体触电。
使用漏电保护器能预防漏电的发生。
例1小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。
为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查,发现其中一个孔能使测电笔的氧管发光，故障原因可能是（）A.进户线火线上的熔丝烧断B.进户线零线断了C.书桌边的插座与零线断开D.书桌边的插座与火线断开点拨：家庭电路中的两根电线，一根是火线，另一根是零线，它们间的电压是220V。
初中物理电路故障分析集锦
初中物理电路故障分析集锦电路故障是电路中常见的问题，它可能导致电路无法正常工作或者发生短路、断路等危险情况。
在初中物理学习中，我们要学会分析和解决电路故障。
下面是一些常见的电路故障以及相应的分析和解决方法的集锦。
1.灯泡不亮分析：灯泡不亮可能是因为电路中有断路或者灯泡烧坏了两种情况。
首先，我们可以检查电路中的导线是否断开，特别是灯泡所在的位置。
如果电路中有断路，我们需要修复断路处的导线。
其次，我们可以通过更换一个新的灯泡来验证灯泡是否烧坏了。
如果是灯泡烧坏了，我们需要更换一个新的灯泡。
2.灯泡亮度不均匀分析：灯泡亮度不均匀可能是因为电路中的电压分布不均匀或者灯泡的阻值不同。
我们可以使用电压表来测量电路中不同位置的电压，并判断电压分布是否均匀。
如果电压分布不均匀，我们可以通过调整电源电压或者添加电阻等方式来平衡电压分布；如果灯泡的阻值不同，我们需要更换同样的灯泡。
3.短路分析：短路是指电路中两个导线直接接触或者导线与地接触，导致电流绕过原本路径的现象。
短路会导致电路中电流突增，可能引发火灾等危险情况。
我们可以通过观察电路中是否有导线直接接触，或者使用万用表测量电路中的电阻来判断是否存在短路。
如果存在短路，我们需要断开电路并修复短路处的导线。
4.电路过载分析：电路过载是指电路中承载的电流过大，超过了电路元件的额定电流，导致电路无法正常工作或者引发危险。
我们可以通过观察电路中的电流表是否超过了元件的额定电流来判断是否存在电路过载。
如果存在电路过载，我们可以考虑增加电路元件的数量或者更换具有更大额定电流的元件。
5.电阻值异常分析：电阻值异常可能是因为电阻器的阻值发生了变化或者连接的方式出现了问题。
我们可以使用万用表测量电阻器的阻值，并与标称值进行比较。
如果电阻器的阻值与标称值相差很大，可能需要更换一个新的电阻器。
另外，我们还可以检查电路中连接电阻器的导线是否牢固，是否与电阻器的引脚接触良好。
总之，电路故障的分析和解决需要具备一定的实践经验和基本知识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路故障基本判断方法
1、利用电流表、电压表判断电路故障
(1) 利用电压表
(1)当电压表示数为电源电压时有两种推测：①是电压表所测范围电路断路；②是电压表所测范围之外的所有用电器都短路
( 2)当电压表示数为零时有两种推测：①是电压表所测范围电路短路；
②电压表所测范围之外有断路的地方．
(2)利用电压电流表
a.电流表示数正常而电压表无示数“电流表示数正常”表明电流表所在电路为通路，“电压表无示数” 表明无电流通过电压表。
故障原因可能是：①电压表损坏; ②电压表接触不良; ③与电压表并联的用电器短路。
b.电压表有示数而电流表无示数“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表。
故障原因可能是：①电流表短路；②和电压表并联的用电器断路
(3)电流表电压表均无示数“两表均无示数”表明无电流通过两表，除了两表同时短路外，可能是干路断路导致无电流。
★利用电导线判断电路故障★(主要判断断路故障)
电路中无电流或灯泡不发光：将导线接在两点间，如果电路中有电流（或电路中灯泡发光了），说明此两点间有断路。
2、常结合灯泡的亮灭来进一步判断：串联电路中两灯都不亮可能是某处断；串联电路中一亮一灭可能是灭的那个短；并联电路中一亮一灭
可能是灭的那个断．
3、有时题意与上述推测矛盾：电压表或电流表自身坏了或没接上时，示数为零．
4. 故障类型
①短路：电路被短路部分有电流通过（电流表有示数）被短路两点之间没有电压（电压表无示数）
②断路：电路断路部分没有电流通过（电流表无示数）
断路两点之间有电压，断路同侧导线两点无电压。
