电气工程基础习题解答

电力工程基础学习指导及习题解答2006．11第一章电力工程基础一、重点和难点1．火力发电厂、水力发电厂以及核电站的能量转换过程，以及它们在生产成本、生产效率、厂用电率和机组启停速度方面的区别。

2．现代电力系统的概念（了解反映电力系统常用的基本参数）；变电所的分类。

3．负荷的分级和供电要求。

★★4．电力系统的质量指标。

★★5．电力系统的接线方式。

★★6．我国交流电力网和电气设备的额定电压―――发电机、变压器、输电线路的额定电压的确定。

★★★7．电压等级的选择尤其是供电电压的选择。

二、作业1．确定图中（略）所示供电系统中发电机和所有变压器的额定电压。

分析：作业中需要注意的问题包括①电力系统中的电压除非特别说明一般指的都是线电压。

因此变压器的变比一般都是线电压和线电压之比，单位kV。

②对于某些电压等级国家规定的其1.05倍的电网额定电压往往取的是整数值，如380×1.05＝400V，以后的短路电流计算中常用的35kV和110kV电压等级的平均额定电压分别是37kV和115kV。

③如果同时标出相电压和线电压其形式如：220/380V，即220V为相电压，380V 为线电压。

答案：发电机的额定电压为10.5kV，即电网额定电压的1.05倍；变压器T1的额定电压为10.5/38.5kV；变压器T2的额定电压为35/6.6kV；变压器T3的额定电压为10/0.4kV；三、课外学习1．电力与国民经济发展之间的关系。

能源弹性系数；电力弹性系数2．查找火力发电厂生产过程的详细资料并了解其能量的转换原理以及锅炉、汽轮机和发电机的基本结构、生产过程，并了解整个发电厂的组成。

★2．我国核电站的情况。

2．了解现代新型发电形式以及目前的情况和发展前景。

3．了解世界各国电压等级的频率的情况，寻找电压等级确定的规律。

4．查找各级负荷的实例并分析它们的供电情况。

5．查找电力系统可靠性的概念、指标以及目前各国电力系统可靠性的情况。

2019年注册电气工程师（供配电）《基础考试》题库【历年真题（视频讲解）＋章节题库＋模拟试题】

2019年注册电气工程师（供配电）《基础考试》题库【历年真题（视频讲解）＋章节题库＋模拟试题】[题库+打印版]2019年注册电气工程师（供配电）《基础考试》题库【历年真题（视频讲解）＋章节题库＋模拟试题】[题库+打印版]2019年注册电气工程师（供配电）《基础考试》题库【历年真题（视频讲解）＋章节题库＋模拟试题】知海教育提供免费下载：/TK/3648.html内容简介本题库是注册电气工程师（供配电）《基础考试》题库，包括以下三部分：（1）第一部分为历年真题：本部分包含：①公共基础考试（上午）2005～2014、2016～2018年的考试真题；②专业基础考试（下午），精选了2005～2014年、2016～2018年的考试真题，并给出了详尽的答案和解析。

其中部分真题配有视频讲解。

（2）第二部分为章节题库：严格按照该考试所涵盖的科目配备章节题库，突出重点和考点，并提供所有试题的答案和解析。

（3）第三部分为模拟试题：根据历年考试真题的命题规律及常考考点精心编写了模拟试题，其试题数量、难易程度、出题风格与考试真题基本保持一致，方便考生检测学习效果，评估应试能力。

说明：注册电气工程师（供配电）基础考试包含：①公共基础考试（上午）；②专业基础考试（下午）。

本考试2015年停考一次，因此没有2015年真题。

目录·第一部分历年真题 [视频讲解]·【公共基础（上午）】· 2018年注册电气工程师（供配电）《公共基础考试》真题及详解· 2017年注册电气工程师（供配电）《公共基础考试》真题及详解· 2016年注册电气工程师（供配电）《公共基础考试》真题及详解 [视频讲解]· 2014年注册电气工程师（供配电）《公共基础考试》真题及详解 [视频讲解]· 2013年注册电气工程师（供配电）《公共基础考试》真题及详解 [视频讲解]· 2012年注册电气工程师（供配电）《公共基础考试》真题及详解 [视频讲解]· 2011年注册电气工程师（供配电）《公共基础考试》真题及详解 [视频讲解]· 2010年注册电气工程师（供配电）《公共基础考试》真题及详解 [视频讲解]· 2009年注册电气工程师（供配电）《公共基础考试》真题及详解· 2008年注册电气工程师（供配电）《公共基础考试》真题及详解· 2007年注册电气工程师（供配电）《公共基础考试》真题及详解· 2006年注册电气工程师（供配电）《公共基础考试》真题及详解· 2005年注册电气工程师（供配电）《公共基础考试》真题及详解·【专业基础（下午）】· 2018年注册电气工程师（供配电）《专业基础考试》真题及详解· 2017年注册电气工程师（供配电）《专业基础考试》真题及详解· 2016年注册电气工程师（供配电）《专业基础考试》真题及详解· 2014年注册电气工程师（供配电）《专业基础考试》真题及详解 [视频讲解]· 2013年注册电气工程师（供配电）《专业基础考试》真题及详解 [视频讲解]· 2012年注册电气工程师（供配电）《专业基础考试》真题及详解 [视频讲解]· 2011年注册电气工程师（供配电）《专业基础考试》真题及详解· 2010年注册电气工程师（供配电）《专业基础考试》真题及详解· 2009年注册电气工程师（供配电）《专业基础考试》真题及详解· 2008年注册电气工程师（供配电）《专业基础考试》真题及详解· 2007年注册电气工程师（供配电）《专业基础考试》真题及详解· 2006年注册电气工程师（供配电）《专业基础考试》真题及详解· 2005年注册电气工程师（供配电）《专业基础考试》真题及详解·第二部分章节题库·【公共基础（上午）】·第一章高等数学·第一节空间解析几何·第二节微分学·第三节积分学·第四节无穷级数·第五节常微分方程·第六节线性代数·第七节概率与数理统计·第二章普通物理·第一节热学·第二节波动学·第三节光学·第三章普通化学·第一节物质的结构与物质状态·第二节溶液·第三节化学反应速率及化学平衡·第四节氧化还原反应与电化学·第五节有机化学·第四章理论力学·第一节静力学·第二节运动学·第三节动力学·第五章材料力学·第一节拉伸与压缩·第二节剪切与挤压·第三节扭转·第四节截面的几何性质·第五节弯曲·第六节应力状态与强度理论·第七节组合变形·第八节压杆稳定·第六章流体力学·第一节流体的主要物性与流体静力学·第二节流体动力学基础·第三节流动阻力与能量损失·第四节孔口、管嘴、管道流动·第五节明渠恒定流·第六节渗流、井和集水廊道·第七节相似原理与量纲分析·第七章电气与信息·第一节电场与磁场·第二节电路·第三节电动机与变压器·第四节信号与信息·第五节模拟电子技术·第六节数字电子技术·第八章计算机应用基础·第一节计算机系统·第二节信息表示·第三节常用操作系统·第四节计算机网络·第九章工程经济·第一节资金的时间价值·第二节财务效益与费用估算·第三节资金来源与融资方案·第四节财务分析·第五节经济费用效益分析·第六节不确定性分析·第七节方案经济比选·第八节改扩建项目经济评价特点·第九节价值工程·第十章法律法规·第十章法律法规·【专业基础（下午）】·第1章电路与电磁场· 1.1 电路的基本概念和基本定律· 1.2 电路的分析方法· 1.3 正弦交流电路· 1.4 非正弦周期电流电路· 1.5 简单动态电路的时域分析· 1.6 静电场· 1.7 恒定电场· 1.8 恒定磁场· 1.9 均匀传输线·第2章模拟电子技术· 2.1 半导体及二极管· 2.2 放大电路基础· 2.3 线性集成运算放大器和运算电路· 2.4 信号处理电路· 2.5 信号发生电路· 2.6 功率放大电路· 2.7 直流稳压电源·第3章数字电子技术· 3.1 数字电路基础知识· 3.2 集成逻辑门电路· 3.3 数字基础及逻辑函数化简· 3.4 集成组合逻辑电路· 3.5 触发器· 3.6 时序逻辑电路· 3.7 脉冲波形的产生· 3.8 数模和模数转换·第4章电气工程基础· 4.1 电力系统基本知识· 4.2 电力线路、变压器的参数与等值电路· 4.3 简单电网的潮流计算· 4.4 无功功率平衡和电压调整· 4.5 短路电流计算· 4.6 变压器· 4.7 感应电动机· 4.8 同步电机· 4.9 过电压及绝缘配合· 4.10 断路器· 4.11 互感器· 4.12 直流电机基本要求· 4.13 电气主接线· 4.14 电气设备选择·第三部分模拟试题·【公共基础（上午）】·注册电气工程师（供配电）《公共基础考试》模拟试题及详解（一）·注册电气工程师（供配电）《公共基础考试》模拟试题及详解（二）·注册电气工程师（供配电）《公共基础考试》模拟试题及详解（三）·【专业基础（下午）】·注册电气工程师（供配电）《专业基础考试》模拟试题及详解（一）·注册电气工程师（供配电）《专业基础考试》模拟试题及详解（二）·注册电气工程师（供配电）《专业基础考试》模拟试题及详解（三）。

注册电气工程师：发输变电专业基础2019年考试真题与答案解析

发输变电专业基础·2019年考试真题与答案解析注册电气工程师————————————————————————————————————————1.图示电路的输入电阻为下列哪项数值？（）（A ）（B ）（C ）（D ）Ω5.1Ω3Ω9Ω2答案：B2.图示电路的输入电阻为下列哪项数值？（A ）（B ）（C ）（D ）Ω5.2Ω-5Ω5Ω25答案：B3.图示电路中，，则5V 电压源发出的功率为下列哪项数值？（）V u 10=（A ）（B ）（C ）（D ）W 5W 10W 5-W10-答案：C4. 有一个由，和三个元件相串联的电路，则该电路在动态过程中的Ω=k R 1H L 2=F C μ5.0=振荡角频率为下列哪项数值？（）（A ）（B ）（C ）（D ）s rad /5250s rad /1000s rad /5500srad /750答案：B5. 图示空心变压器ab 端的输入阻抗为下列哪项数值？（）ab Z（A ）（B ）（C ）（D ）19j -答案：A6. 图示电路中，，频率，S 断开及闭合时电流I 的有效值均为0.5A ，则电V U 220=Hz f 50=感L 的感抗为下列哪项数值？（）（A ）（B ）（C ）（D ）Ω110Ω55Ω220Ω330答案：C解题过程：（1）S 断开时，容抗由电压、电流的有效值决定，为：C X。

Ω===4405.0220I U X C （2）S 闭合时，电路的阻抗Z 为：。

()()()()440440440440//-+-=++-+⨯-=+-=L L L L L C X j R jR X jX R j jX R j jX R jX Z ，()2222440440440-++=L L X R R X 则：，()14402222=-++L L X R R X 即。

()2222440-+=+L LX R R X ，()22440-=L L X X 求得：。

2019年供配电专业基础考试真题(电气工程部分)

【答案】B 【解析】: 校验热稳定的短路计算时间为继电保护动作时间和断路器全开断时间之和。其中的继电保护动作时间，对电气设备取
后备保护动作时间，对母线可取主保护动作时间。
第 44题 : 三相异步电动机等效电路中的等效电阻
上消耗的
电功率为：
A. 气隙功率 B. 转子损耗 C. 电磁功率 D. 总机械功率

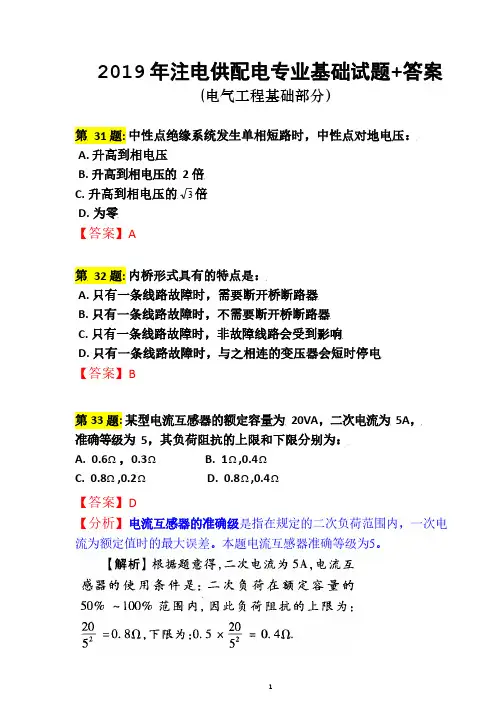

2019 年注电供配电专业基础试题+答案
(电气工程基础部分）
第 31 题: 中性点绝缘系统发生单相短路时，中性点对地电压： A. 升高到相电压 B. 升高到相电压的 2 倍 C. 升高到相电压的 3 倍 D. 为零【答案】A
第 32 题: 内桥形式具有的特点是： A. 只有一条线路故障时，需要断开桥断路器 B. 只有一条线路故障时，不需要断开桥断路器 C. 只有一条线路故障时，非故障线路会受到影响 D. 只有一条线路故障时，与之相连的变压器会短时停电【答案】B
【答案】C
第 42 题: 一台 25kW，125V 他励直流电机，以恒定转速 3000r/min
运行，并具有恒定励磁电流，开路电枢电压 122V，电枢电阻
0.02 ，计算当端电压 124V 时，电磁转矩为：
A. 48.9N.m B. 38.9N.m
C. 24.9N.m D. 19.9N.m
【答案】B
第 36 题: 电流互感器的选择和校验条件不包括：
A 额定电压
B 开断能力
C 额定电流 D 动稳定
【答案】B
2
第 37 题: 发电机、电缆和变压器归算至SB 100MVA 的电抗标幺值如图所示，试计算图示网络中K1 点发生短路时，短路点的三相短路电流为：
A. 15.88kA B. 16.71kA C. 0.64kA D. 0.60kA 【答案】A (注意：电抗标幺值倒数1/8.9 用两位小数 0.11 就能算出精确结果15.88kA。如果准确地直接按计算器结果 0.1123计算，那样会得出 16.21kA）

电气工程基础习题答案

由于发电机总是接在线路的首端所以它的额定电压应比电网的额定电压高5用于补偿电网上的电压损失变压器一次绕组的额定电压规定等于电网的额定电压但是当变压器的一次绕组直接与发电机的出线端相连时其一次绕组的额定电压应与发电机的额定电压相同变压器的二次绕组的额定电压规定应比同级电网的额定电压高10当变压器的二次侧输电距离较短或变压器阻抗较小时则变压器二次绕组的额定电压可比同级电网的额定电压高5电网的额定电压国家规定各级电网电压在用户处的电压偏差不得超过5故在运行中可允许线路首端的电压比额定电压高5而末端的电压比额定电压低5
UH
U
n2

2 n
谐波电流含量可表示为
IH
I
n2
2 n
谐波总崎变率是指谐波含量与
基波分量的比值的百分数称为谐波总崎变率，用 THD 表示。由此可得：电压总崎变率为
IH 100% I1 THDU UH 100% 电流总崎变率为 U1
THDI
2-4 电力系统中有哪些主要谐波源？答：根据负荷特点，电力系统的谐波源大致可分为下面两类。 ⑴含电弧和铁磁非线性设备的谐波源。 ⑵整流和换流电子器件所形成的谐波源。 2-5 电力系统中的谐波可以造成哪些危害？
《电气工程基础》题解（第 1 章）
1-1 简述我国电力工业的现状和发展前景？答：建国以来我国的电力工业得到了飞速的发展，在电源建设、电网建设和电源结构建设等方面均取得了世人瞩目的成就。目前我国电力工业已进入“大机组”、 “大电网 ”、 “超高压 ”、 “高自动化 ”的发展阶段。截至 2000 年，全国装机容量已达 316GW，年发电量 1.3*1012 KW•h,均居世界第二位，成为一个电力大国。不过与发达国家相比仍有较大差距。主要体现在，我国电力工业的分布和发展还很不平衡，管理水平和技术水平都有待提高，人均占有电力也只有 0.25KW。电力工业还需持续、稳步地发展。我国电力工业地发展方针是一方面优先开发水电、积极发展火电、稳步发展核电、因地制宜利用其他可再生能源发电，搞好水电的 “西电东送 ”和火电的 “北电南送”建设；另一方面，要继续深化电力体制改革，实施厂网分开，实行竞价上网，建立竞争、开放、规范的电力市场。随着总装机容量为 18200MW 的三峡水电站的建成，将为我国的电力工业发展注入强大的活力和深远的影响。2009 年三峡电站全部建成投产后，将会通过 15 回 500KV 交流输电线路和 3 回 500KV 直流双极输电线路，将其巨大的电能向周围的区域电网辐射，逐步建成以三峡电站为核心的全国联合电网。 1-2 电能生产的主要特点是什么？组成电力系统运行有何优点？答：电能生产主要有以下特点： ⑴电能的生产和使用同时完成。在任一时刻，系统的发电量只能取决于同一时刻用户的用电量。因此，在系统中必须保持电能的生产、输送、和使用处于一种动态的平衡。 ⑵正常输电过程和故障过程都非常迅速。电能是以电磁波的形式传播的，所以不论是正常的输电过程还是发生故障的过程都极为迅速，因此，为了保证电力系统的正常运行，必须设置完善的自动控制和保护系统。 ⑶具有较强的地区性特点。电力系统的规模越来越大，其覆盖的地区也越来越广，各地区的自然资源情况存在较大差别，因此制定电力系统的发展和运行规划时必须充分考虑地区特点。

电工基础项目教程教材习题答案2019(全)

习题一答案一．填空题：1.电路通常由电源、负载和中间环节三个部分组成。

2.电力系统中，电路的功能是对发电厂发出的电能进行传输、分配和转换。

3. 电阻元件只具有单一耗能的电特性，电感元件只具有建立磁场储存磁能的电特性，电容元件只具有建立电场储存电能的电特性，它们都是理想电路元件。

4.由理想电路元件构成的电路图，称为与其相对应实际电路的电路模型。

5.电荷有规则的定向运动即形成电流。

习惯上规定正电荷运动的方向为电流的实际方向。

6. 电位的高低与参考点有关，是相对的量；电压的大小与参考点无关，只取决于两点电位的差值，是绝对的量；电动势只存在于电源内部。

7.某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为0.05A 。

8.理想电压源输出的电压值恒定，输出的电流由它本身和外电路共同决定。

二．判断说法的正确与错误：1.电压和电流都是既有大小又有方向的电量，因此它们都是矢量。

（错）2.电压源处于开路状态时，它两端的电压数值与它内部电动势的数值相等。

（对）3.电功率大的用电器，其消耗的电功也一定比电功率小的用电器多。

（错）4.电流由元件的低电位端流向高电位端的参考方向称为关联方向。

（错）5.电路分析中一个电流得负值，说明它小于零。

（错）6.电压和电流计算结果得负值，说明它们的参考方向假设反了。

（错）7.当实际电压源的内阻为零时，就成为理想电压源。

（对）8.电阻元件在电路中总是消耗功率，而电压源和电流源总是发出功率。

（错）三、单项选择题1.已知空间有a、b两点，电压U ab=10V，a点电位为V a=4V，则b点电位V b为（ B）A、6VB、－6VC、14Vu i u2.一电阻R上、参考方向不一致，令=－10V，消耗功率为0.5W，则电阻R为（A ）A、200ΩB、－200ΩC、±200Ω3.当电路中电流的参考方向与电流的真实方向相反时，该电流（B）A、一定为正值B、一定为负值C、不能肯定是正值或负值4.把其他形式的能转变为电能的装置叫（D）A 用电器B 电阻C 灯泡D 电源5.一个输出电压几乎不变的设备有载运行，当负载增大时，是指（A ）A、负载电阻减小大B、负载电阻增C、电源输出的电流变小6.当恒流源开路时，该恒流源内部（ A）A、有电流，有功率损耗B、无电流，无功率损耗C、有电流，无功率损耗D、无电流，有功率损耗四、计算题1.如图1.20所示电路，若（a）图示电路，已知元件吸收功率为－20W，电压U为5V，求电流I；若（b）图示电路，已知元件中通过的电流为－100A，电压U为10V，求电功率P，并说明元件性质。

2019年注册电气工程师专业基础答案word精品文档10页

2019年度全国注册电气工程师(供配电)执业资格考试基础试卷(下午)答案1．图示电路电流I为：(A) 2A (B) -2A (C) 3A (D) -3A[解] 选B。

依题意的可以得到：-3=5I-5+12，I=-2A。

2．列写节点方程时，图示部分电路B点的自导为：(A) 9S (B) 10S (C) 13S (D) 8S[解] 选D。

这道题目比较简单，需要注意的是1S电导不计入自导。

3．列写节点方程时，图示部分电路B点的注入电流为：(A) 21A (B) -21A (C) 3A (D) -3A[解] 选B。

5．图示电路的输入电阻为，(A) 8Ω (B) 2Ω (C) 4Ω (D) 6Ω[解] 选C。

由题意可知，右边4Ω电阻通过的电流为0，即断开。

所以输入电阻为4Ω。

6．图示电路的输入电阻为：(A) 3Ω(B) 6Ω(C) 4Ω(D) 1.5Ω[解] 选D。

由U=-6I，I'=-4I，则7．图示电路的输入电阻为：(A) 2Ω(B) 4Ω(C) 8Ω(D) -4Ω[解] 选B。

8．图示电路的输入电阻为：(A) -32Ω(B) 3Ω(C) 10Ω(D) 4Ω[解] 选A。

由I1=-4I，U=-2I1+10I1=8I1，得。

9．图示电路中，iL (0_)=0，在t=0时闭合开关S后，iL应为下列哪项数值?(式中τ=10-6S)(A) 10-2(1-e-t/τ)A(B) 10-2e-t/τA(C) 10(1-e-t/τ)A(D) 10e-t/τA [解] 选A。

①iL (0+)=iL(0_)=0；则iL(t)=10-2(1-e-t/τ)。

10．在R=6kΩ，L=4H，C=1μF三个元件串联的电路中，电路的暂态属于下边哪种类型?(A) 非振荡 (B) 振荡 (C) 临界振荡 (D) 不能确定[解] 选A。

[点评] 过阻尼，非振荡过程：欠阻尼，振荡过程：临界过程。

11．在图示电路中，，在电阻4Ω上的有功功率为100W，则电路中的总功率因素为：(A) 0.6(B) 0.5(C) 0.8(D) 0.9[解] 选C。

电气工程师考试《基础知识》习题及答案

电气工程师考试《基础知识》习题及答案电气工程师考试《基础知识》习题及答案1三相变压器的三相磁路不对称，正常情况下，三相空载励磁电流不相等，三相芯柱中的磁通量为(c)。

a.两边相相等，并大于中间相;b.两边相相等，并小于中间相;c.三相相等;d.三相不相等，且无规律。

2经耐受105℃的液体介质浸渍过的纸、纸板、棉纱等都属于(a)绝缘a.a级;b.b级;c.y级;d.f级。

3电动机的额定功率是指在额定运行状态下(b)。

a.从电源输入的电功率;b.电动机的发热功率;c.电动机轴输出的机械功率;d.电动机所消耗的功率。

4tyd220/3电容式电压互感器，其额定开路的中间电压为13kv，若运行中发生中间变压器的'短路故障，则主电容c1承受的电压将提高约(b)。

a.5%;b.10%;c.15%;d.20%。

5发电机的调整特性曲线是指在保持转速、负载功率因数和端电压不变的条件下(c)的关系曲线。

a.转子电流和转子电压;b.定子电流和定子电压;c.转子电流和定子电流;d.转子电压和定子电压。

6.对330kv及以下变压器的油中溶解气体分析，发现乙炔含量超过(b)体积分数时，应引起注意。

a.2×10-6;b.5×10-6;c.50×10-6;d.150×10-6。

7当球间距不大于球半径时，常用的测量球隙是典型的(b)电场间隙。

a.均匀;b.稍不均匀;c.不均匀;d.极不均匀。

8表征sf6气体理化特性的下列各项中，(c)项是错的。

a.无色、无味;b.无臭、无毒;c.可燃;d.惰性气体，化学性质稳定。

9变压器空载试验中，额定空载损耗p0及空载电流i0的计算值和变压器额定电压un与试验施加电压u0比值(un/u0)之间的关系，在下述各项描述中，(d)项最准确(其中，u0的取值范围在0.1～1.05倍un 之间)。

a.p0、i0与(un/u0)成正比;b.p0与(un/u0)成正比;i0与(un/u0)成正比;c.p0与(un/u0)n成比例;i0与(un/u0)m成比例，而n=1.9～2.0;m=1～2;d.当(un/u0)=1.0时，p0及i0的计算值等于试验测得值。
