用zemax模拟单模光纤
【ZEMAX光学设计软件操作说明详解】2-上
第十三章表面类型§1 简介ZEMAX 模拟了许多种类型的光学元件。
包括常规的球面玻璃表面，正非球面，环带，柱面等。
ZEMAX 还可以模拟诸如衍射光栅、“薄”透镜、二元光学、菲涅耳透镜、全息元件之类的元件。
因为ZEMAX 支持大量的表面类型，用常用的电子表格形式安排用户界面就比较困难。
例如，对于一个没有发生衍射的表面，开辟“衍射阶数”一列就没什么必要。
为了使用户界面尽可能不显得乱，ZEMAX 使用了不同的类型界面以便指出定义某一种类型的表面时，需要哪一些数据。
§2 参数数据一个标准的表面可以是一个紧随着一均匀介质（如空气，反射镜或玻璃）的平面、球面或圆锥非球面。
所要求的参数仅仅是半径（半径也可以是无穷大，使之成为一个平面），厚度，圆锥系数（缺省值为0，表示是球面），和玻璃类型的名字。
其他的表面类型除使用一些其他值外，同样使用这些基本数据。
例如，“偶次非球面”表面就是使用所有的“标准”列数据再加上八个附加值，这些附加值是用来描述多项式的系数的。
这八个附加值被称为参数，且被称为参数1，参数2，等等。
要理解的参数值的最重要特性是它们的意思会随着所选择的表面类型的不同而改变意思。
例如，“偶次非球面”表面类型用参数1 来指定非球面近轴抛物线项的系数，而“近轴”面则用参数1 来指定表面焦距。
两个表面同样使用参数1，但用途却不同，因为这两个表面类型永远不会同时在同一个面上使用。
数据存储的共享性简化了ZEMAX 界面，也减少了运行程序时所要求的总内存。
但由于你必须去记每一个参数的作用，是否这样的共享反而会使ZEMAX 用起来变得麻烦呢？回答是否定的，因为ZEMAX始终掌握着你所定义的每一面上的每一个参数代表什么的记录。
当你将一个表面从“标准的”改成其他的表面类型后，ZEMAX 会自动改变参数列的列头以使你知道你对表面上的每一个参数作了什么改动。
所有需要你做的只是在正确的格子中键入适当的数据。
当你将光标从一个格子移动到另一个时，列头会一直显示该格是用来作什么的。
ZEMAX光学设计软件操作说明详解_光学设计
ZEMAX光学设计软件操作说明详解_光学设计.txt9母爱是一滴甘露，亲吻干涸的泥土，它用细雨的温情，用钻石的坚毅，期待着闪着碎光的泥土的肥沃；母爱不是人生中的一个凝固点，而是一条流动的河，这条河造就了我们生命中美丽的情感之景。
ZEMAX光学设计软件操作说明详解介绍这一章对本手册的习惯用法和术语进行说明。
ZEMAX使用的大部分习惯用法和术语与光学行业都是一致的，但是还是有一些重要的不同点。
活动结构活动结构是指当前在镜头数据编辑器中显示的结构。
详见“多重结构”这一章。
角放大率像空间近轴主光线与物空间近轴主光线角度之比，角度的测量是以近轴入瞳和出瞳的位置为基准。
切迹切迹指系统入瞳处照明的均匀性。
默认情况下，入瞳处是照明均匀的。
然而，有时入瞳需要不均匀的照明。
为此，ZEMAX支持入瞳切迹，也就是入瞳振幅的变化。
有三种类型的切迹：均匀分布，高斯型分布和切线分布。
对每一种分布（均匀分布除外），切迹因素取决于入瞳处的振幅变化率。
在“系统菜单”这一章中有关于切迹类型和因子的讨论。
ZEMAX也支持用户定义切迹类型。
这可以用于任意表面。
表面的切迹不同于入瞳切迹，因为表面不需要放置在入瞳处。
对于表面切迹的更多信息，请参看“表面类型”这一章的“用户定义表面”这节。
后焦距ZEMAX对后焦距的定义是沿着Z轴的方向从最后一个玻璃面计算到与无限远物体共轭的近轴像面的距离。
如果没有玻璃面，后焦距就是从第一面到无限远物体共轭的近轴像面的距离。
基面基面（又称叫基点）指一些特殊的共轭位置，这些位置对应的物像平面具有特定的放大率。
基面包括主面，对应的物像面垂轴放大率为＋1；负主面，垂轴放大率为－1；节平面，对应于角放大率为+1；负节平面，角放大率为－1；焦平面，象空间焦平面放大率为0，物空间焦平面放大率为无穷大。
除焦平面外，所有的基面都对应一对共轭面。
比如，像空间主面与物空间主面相共轭，等等。
如果透镜系统物空间和像空间介质的折射率相同，那么节面与主面重合。
ZEMAX操作步骤
ZEMAX操作步骤1.打开ZEMAX软件：双击ZEMAX桌面图标或从开始菜单中找到ZEMAX 图标并单击打开。
2. 创建新的工程文件：点击“File”菜单，选择“New”，然后选择工程文件类型，如“Sequential”或“Non-Sequential”等。
3. 设置工作环境：在“Settings”菜单中可以设置工作环境，如单位制和光线追迹方式等。
点击“Units”可以设置长度和角度单位，点击“Ray Aiming”可以设置光线追迹参数。
4. 在“System Explorer”中创建光学系统：点击“Object”菜单，选择“New System”，在弹出的对话框中输入系统名称。
然后，在“System Explorer”中可以看到创建的光学系统。
5.在系统中添加光学元件：双击光学系统名称，在弹出的对话框中可以选择添加光学元件，如透镜、镜面等。
选择元件后可以在对话框中设置元件的属性，如曲率、厚度和物质等。
6. 设置光源：点击“Source”菜单，选择合适的光源类型，如点光源、平行光源等。
在弹出的对话框中可以设置光源的参数，如波长、功率等。
7. 设定探测器：点击“Analysis”菜单，选择“New Detector”，在弹出的对话框中可以设置探测器的位置和尺寸。
探测器用于测量系统中的光强分布和光束参数。
8. 进行光学仿真：点击“Run”按钮，ZEMAX将按照设定的参数进行光线追迹和光学分析。
在仿真结束后，可以查看系统中的光学效果和性能参数，如光强、光斑直径和MTF曲线等。
9. 优化光学系统：通过修改系统中光学元件的参数，可以优化系统的性能指标。
点击“Tools”菜单，选择“System Explorer”打开系统的属性对话框，在对话框中可以调整元件的参数。
10. 分析结果并导出数据：通过点击“Analysis”菜单中的各种分析功能，可以查看系统的性能曲线和参数。
可以选择将分析结果保存为图像或数据文件，如TXT或EXCEL格式。
光学设计软件ZEMAX实验讲义
光学设计软件ZEMAX实验讲义光学设计软件ZEMAX是一款广泛应用于光学设计和仿真的工具。
它通过建立光学系统模型、进行光学分析和优化，来实现光学元件的设计和性能评估。
本实验讲义将介绍使用ZEMAX进行光学系统设计的基本流程和方法，以帮助读者快速上手使用该软件进行实验。
实验目的：1.掌握ZEMAX软件的基本操作方法；2.学习使用ZEMAX进行光学系统的建模和分析；3.能够使用ZEMAX进行光学系统的优化和性能评估。
实验仪器和材料：1.计算机（安装有ZEMAX软件）；2.光学元件（例如透镜、棱镜等）；3.光源（例如激光器、光纤等）；4.探测器（例如光电二极管、CCD等）。
实验步骤：1.启动ZEMAX软件，并加载需要的光学元件模型。
可以通过导入现有的元件文件，也可以自己创建新的模型。
2.在光学系统中定义光源和探测器。
选择合适的光源类型，并设置光源的参数，例如波长、光强等。
同样，选择合适的探测器类型，并设置其参数。
3.在光学系统中添加光学元件。
选择需要的元件类型，例如透镜、棱镜等，并设置其参数，例如焦距、角度等。
4.运行光学分析。
可以选择进行光线追迹分析，用于确定光线在系统中的传播路径和光学性能。
还可以进行波前分析，用于评估系统的像差情况。
5.进行光学系统优化。
根据实际需求，调整光学系统中的参数，例如透镜的位置、曲率等，以优化系统的性能。
可以使用自动优化功能，也可以手动调整参数进行优化。
6.进行光学系统性能评估。
通过分析光线传播路径、像差情况等，评估光学系统的性能。
可以使用图像质量指标，例如MTF（传递函数）和PSF（点扩散函数），来评估系统的成像能力。
7.导出结果。
根据需要，将优化后的光学系统结果导出为文件。
可以导出光学系统的参数、光线路径图、波前图等。
实验注意事项：1.在进行光学系统设计前，需要确保熟悉光学基础知识，并了解所使用的光学元件的特性和性能。
2.在使用ZEMAX软件时，需要注意模型的准确性和合理性。
用zemax模拟单模光纤资料
设计前的准备Zemax公司感谢Suss MicroOptics SA公司的Reinhard Voelkel博士提供本文使用到的实验数据。
我们同时提供本文的的日文版本本文描述了一种商用的光纤耦合器，系统使用SUSS MicroOptics FC-Q-250微透镜阵列来耦合两根康宁（Corning）SMF-28e光纤。
如下图所示：供应商提供的上述元件的参数如下：单模光纤，康宁SMF-28e数值孔径0.14纤芯直径8.3μm模场直径@1.31μm 9.2±0.4μm微透镜阵列，SUSS MicroOptics SMO39920基片材料熔融石英基片厚度0.9mm内部透过率>0.99透镜直径240μm透镜节距250μm曲率半径330μm圆锥常数（Conic constant）0数值孔径0.17附件中的文件single mode coupler.zmx是整个系统的Zemax文件。
请注意一下几点：物面到透镜的距离和透镜到像面的距离设定为0.1mm，是因为这比较接近实际情况。
后面经过优化过程时候，这个尺寸还会发生变化；透镜到像面的距离使用了Pick-up solve，以确保和前面的物面到透镜的距离之间相等。
既然两组透镜和光纤之间是完全一致的（在制造公差之内），因而整个系统也就应该是空间反演对称和轴对称的（either way round）；两个透镜之间的距离设定为2mm，因为这个是实验中使用的数据。
同样地，这个距离后面也将会被严格的优化；系统孔径光阑设定为根据光阑尺寸浮动（float by stop size），而光阑设定在第一个透镜的后表面。
这就意味着系统的孔径光阑由透镜的实际孔径决定。
因而光纤的模式在这个系统中传输的过程中，就有可能受限于透镜的实际孔径。
在这个例子中，光纤的模式要比透镜的实际孔径小很多。
当心“数值孔径”的多种不同定义。
它有可能指的是边缘光束倾角的正弦值，有可能是光强降低到 1/e2时的光束倾角的正弦值（我们将会看到Zemax会在不同的场合使用这两种定义），也有可能定义为光强降到1%峰值强度时光束倾角的正弦值，康宁便使用这种定义。
zemax光纤耦合
设计前的准备Zemax公司感谢Suss MicroOptics SA公司的Reinhard Voelkel博士提供本文使用到的实验数据。
我们同时提供本文的的日文版本本文描述了一种商用的光纤耦合器，系统使用SUSS MicroOptics FC-Q-250微透镜阵列来耦合两根康宁（Corning）SMF-28e光纤。
如下图所示：供应商提供的上述元件的参数如下：单模光纤，康宁SMF-28e数值孔径 0.14纤芯直径8.3μm模场直径@1.31μm 9.2±0.4μm微透镜阵列，SUSS MicroOptics SMO39920基片材料熔融石英基片厚度 0.9mm内部透过率 >0.99透镜直径240μm透镜节距250μm曲率半径330μm圆锥常数（Conic constant） 0数值孔径 0.17附件中的文件single mode coupler.zmx 是整个系统的Zemax文件。
请注意一下几点：物面到透镜的距离和透镜到像面的距离设定为0.1mm，是因为这比较接近实际情况。
后面经过优化过程时候，这个尺寸还会发生变化；透镜到像面的距离使用了Pick-up solve，以确保和前面的物面到透镜的距离之间相等。
既然两组透镜和光纤之间是完全一致的（在制造公差之内），因而整个系统也就应该是空间反演对称和轴对称的（either way round）；两个透镜之间的距离设定为2mm，因为这个是实验中使用的数据。
同样地，这个距离后面也将会被严格的优化；系统孔径光阑设定为根据光阑尺寸浮动（float by stop size），而光阑设定在第一个透镜的后表面。
这就意味着系统的孔径光阑由透镜的实际孔径决定。
因而光纤的模式在这个系统中传输的过程中，就有可能受限于透镜的实际孔径。
在这个例子中，光纤的模式要比透镜的实际孔径小很多。
当心“数值孔径”的多种不同定义。
它有可能指的是边缘光束倾角的正弦值，有可能是光强降低到1/e2时的光束倾角的正弦值（我们将会看到Zemax会在不同的场合使用这两种定义），也有可能定义为光强降到1%峰值强度时光束倾角的正弦值，康宁便使用这种定义。
zemax边缘光纤高度解
zemax边缘光纤高度解摘要：一、Zemax 边缘光纤高度解的背景与意义1.光纤通信技术的发展2.边缘光纤在通信网络中的重要性3.Zemax 在光纤研究领域的应用二、Zemax 边缘光纤高度解的原理与方法1.Zemax 软件的介绍2.边缘光纤高度解的数学模型3.Zemax 边缘光纤高度解的具体实现步骤三、Zemax 边缘光纤高度解的实验与应用1.实验设备与条件2.实验结果与分析3.Zemax 边缘光纤高度解在实际应用中的优势四、Zemax 边缘光纤高度解的发展前景与挑战1.技术发展的趋势2.当前研究的局限性3.未来研究的方向与展望正文：一、Zemax 边缘光纤高度解的背景与意义随着互联网技术的飞速发展，光纤通信技术在我国已得到广泛应用。
光纤具有传输速度快、抗干扰性强等优点，已经成为现代通信网络的核心技术。
在光纤通信系统中，边缘光纤的性能直接影响着整个网络的传输质量和稳定性。
因此，深入研究边缘光纤的特性，提高边缘光纤的性能，对于我国光纤通信技术的发展具有重要意义。
Zemax 是一款功能强大的光学设计软件，广泛应用于光学系统的设计、分析和优化。
近年来，Zemax 在光纤研究领域的应用逐渐得到重视。
本文将介绍Zemax 边缘光纤高度解的相关内容，探讨其在光纤通信技术中的重要作用。
二、Zemax 边缘光纤高度解的原理与方法Zemax 软件通过建立光学系统的数学模型，可以对系统的性能进行精确的分析和优化。
在边缘光纤高度解的问题中，Zemax 首先根据光纤的物理特性，建立边缘光纤的传输矩阵，然后通过数值计算和仿真，求解边缘光纤的高度解析问题。
具体来说，Zemax 边缘光纤高度解的过程可以分为以下几个步骤：1.建立边缘光纤的传输矩阵。
这一步需要根据光纤的物理特性，如折射率、传播速度等，计算出光纤的传输矩阵。
2.设定光学系统参数。
根据实际应用需求，设定光学系统的参数，如光源、光探测器、光纤等。
3.定义边界条件。
[整理]zemax光纤耦合.
![[整理]zemax光纤耦合.](https://img.taocdn.com/s3/m/e5d45037b52acfc789ebc94e.png)
设计前的准备Zemax公司感谢Suss MicroOptics SA公司的Reinhard Voelkel博士提供本文使用到的实验数据。
我们同时提供本文的的日文版本本文描述了一种商用的光纤耦合器，系统使用SUSS MicroOptics FC-Q-250微透镜阵列来耦合两根康宁（Corning）SMF-28e光纤。
如下图所示：供应商提供的上述元件的参数如下：单模光纤，康宁SMF-28e数值孔径 0.14纤芯直径8.3μm模场直径@1.31μm 9.2±0.4μm微透镜阵列，SUSS MicroOptics SMO39920基片材料熔融石英基片厚度 0.9mm内部透过率 >0.99透镜直径240μm透镜节距250μm曲率半径330μm圆锥常数（Conic constant） 0数值孔径 0.17附件中的文件single mode coupler.zmx 是整个系统的Zemax文件。
请注意一下几点：物面到透镜的距离和透镜到像面的距离设定为0.1mm，是因为这比较接近实际情况。
后面经过优化过程时候，这个尺寸还会发生变化；透镜到像面的距离使用了Pick-up solve，以确保和前面的物面到透镜的距离之间相等。
既然两组透镜和光纤之间是完全一致的（在制造公差之内），因而整个系统也就应该是空间反演对称和轴对称的（either way round）；两个透镜之间的距离设定为2mm，因为这个是实验中使用的数据。
同样地，这个距离后面也将会被严格的优化；系统孔径光阑设定为根据光阑尺寸浮动（float by stop size），而光阑设定在第一个透镜的后表面。
这就意味着系统的孔径光阑由透镜的实际孔径决定。
因而光纤的模式在这个系统中传输的过程中，就有可能受限于透镜的实际孔径。
在这个例子中，光纤的模式要比透镜的实际孔径小很多。
当心“数值孔径”的多种不同定义。
它有可能指的是边缘光束倾角的正弦值，有可能是光强降低到1/e2时的光束倾角的正弦值（我们将会看到Zemax会在不同的场合使用这两种定义），也有可能定义为光强降到1%峰值强度时光束倾角的正弦值，康宁便使用这种定义。
zemax光纤耦合效率
zemax光纤耦合效率光纤耦合是光学系统中一个非常重要的环节，它决定了光信号的传输效率和质量。
在光纤通信、光纤传感和光纤激光等领域，光纤耦合效率的高低直接影响着整个系统的性能。
而Zemax作为一款强大的光学设计软件，可以帮助工程师们优化光纤耦合效率，提高系统的性能。
首先，我们需要了解什么是光纤耦合效率。
光纤耦合效率是指光信号从光源到达光纤的传输效率，也可以理解为光信号从光源到达光纤的能量损失。
光纤耦合效率的高低取决于多个因素，包括光源的发光特性、光纤的传输特性、耦合器件的设计等。
在Zemax中，我们可以通过建立光学系统模型来优化光纤耦合效率。
首先，我们需要选择合适的光源模型。
光源的发光特性对光纤耦合效率有着重要影响。
在Zemax中，我们可以选择不同类型的光源模型，如点光源、平面光源、高斯光源等。
根据实际需求，选择合适的光源模型可以提高光纤耦合效率。
其次，我们需要考虑光纤的传输特性。
光纤的传输特性包括光纤的损耗、色散、非线性等。
在Zemax中，我们可以通过添加光纤元件来模拟光纤的传输特性。
通过调整光纤的参数，如长度、直径、折射率等，可以优化光纤的传输效率，提高光纤耦合效率。
最后，我们需要设计合适的耦合器件。
耦合器件是将光源和光纤有效地耦合在一起的关键组件。
在Zemax中，我们可以通过添加透镜、光栅、光纤末端等元件来设计耦合器件。
通过调整耦合器件的参数，如焦距、孔径、角度等，可以优化耦合器件的性能，提高光纤耦合效率。
除了上述方法，Zemax还提供了一些优化工具，如优化器和散斑分析器，可以帮助工程师们更加精确地优化光纤耦合效率。
通过使用这些工具，工程师们可以快速找到最佳的光纤耦合方案，提高系统的性能。
总之，Zemax作为一款强大的光学设计软件，可以帮助工程师们优化光纤耦合效率，提高系统的性能。
通过选择合适的光源模型、优化光纤的传输特性和设计合适的耦合器件，工程师们可以提高光纤耦合效率，实现高效的光信号传输。
ZEMAX操作教程
ZEMAX操作教程ZEMAX是一个可以用来设计光学系统、模拟光线传播和优化光学元件的软件。
本篇文章将向大家介绍一些关于ZEMAX的基本操作方法和一些常用功能。
希望通过这篇文章，读者可以对ZEMAX有一个初步的了解，并能够在实际使用中应用相关技巧。
在开始设计光学系统之前，我们首先需要创建一个新的光学系统。
点击菜单栏中的"File"，选择"New"，然后选择"System"。
在弹出的对话框中，输入光学系统的名称和初始物方参数。
点击"OK"后，一个新的光学系统将被创建。
接下来，我们需要添加光学元件。
点击菜单栏中的"Insert"，可以选择向光学系统中添加各种不同类型的元件，例如透镜、反射镜、衍射光栅等。
选择相应的元件后，将其拖动到视窗中的适当位置即可。
对于一些元件，还可以通过点击右键来修改其属性和参数。
添加完所有的光学元件后，我们需要设置光源和探测器。
点击菜单栏中的"Insert"，选择"Source"和"Detector"，然后将它们分别拖动到光学系统的适当位置。
通过右键点击光源和探测器，我们可以设置它们的参数，例如波长、功率、位置等。
设置完光源和探测器后，我们可以进行光线追迹仿真。
点击菜单栏中的"Analyze"，选择"Sequential Mode"。
在弹出的对话框中，选择适当的仿真参数，例如光线追迹的方式、光线数目等。
点击"OK"后，ZEMAX将自动进行光线追迹仿真，并在视窗中显示光线的传播路径和光强分布。
进行光线追迹仿真后，我们可以对光学系统进行优化。
点击菜单栏中的"Tools"，选择"Optimization"。
在弹出的对话框中，选择适当的优化方法和目标函数。
在Zemax下模拟单模光纤的光束耦合
在Zemax下模拟单模光纤的光束耦合文章来源: /index.php?doc-view-318设计前的准备Zemax公司感谢Suss MicroOptics SA公司的Reinhard Voelkel博士提供本文使用到的实验数据。
我们同时提供本文的的日文版本本文描述了一种商用的光纤耦合器，系统使用SUSS MicroOptics FC-Q-250微透镜阵列来耦合两根康宁（Corning）SMF-28e光纤。
如下图所示：供应商提供的上述元件的参数如下：单模光纤，康宁SMF-28e数值孔径 0.14纤芯直径8.3μm模场直径@1.31μm 9.2±0.4μm微透镜阵列，SUSS MicroOptics SMO39920基片材料熔融石英基片厚度 0.9mm内部透过率 >0.99透镜直径240μm透镜节距250μm曲率半径330μm圆锥常数（Conic constant） 0数值孔径 0.17附件中的文件single mode coupler.zmx是整个系统的Zemax文件。
请注意一下几点：物面到透镜的距离和透镜到像面的距离设定为0.1mm，是因为这比较接近实际情况。
后面经过优化过程时候，这个尺寸还会发生变化；透镜到像面的距离使用了Pick-up solve，以确保和前面的物面到透镜的距离之间相等。
既然两组透镜和光纤之间是完全一致的（在制造公差之内），因而整个系统也就应该是空间反演对称和轴对称的（either way round）；两个透镜之间的距离设定为2mm，因为这个是实验中使用的数据。
同样地，这个距离后面也将会被严格的优化；系统孔径光阑设定为根据光阑尺寸浮动（float by stop size），而光阑设定在第一个透镜的后表面。
这就意味着系统的孔径光阑由透镜的实际孔径决定。
因而光纤的模式在这个系统中传输的过程中，就有可能受限于透镜的实际孔径。
在这个例子中，光纤的模式要比透镜的实际孔径小很多。
2024版年度光学设计软件Zemax中文教程
显微镜物镜设计案例
探讨显微镜物镜的设计要点、像差校正及视 场平坦化技术。
投影镜头设计案例
分析投影镜头的光学性能要求、照明系统设 计及散热问题解决方案。
14
03 Zemax基本操作与实例 演示
2024/2/2
15
创建新项目并设置参数
2024/2/2
01
打开Zemax软件，选择“新建项目”开始一个新的 设计。
应用自定义操作数进行光学设计
将自定义操作数应用于实际的光学设计中，提高 设计的精度和效率。
24
05 实战演练：典型光学系统 设计案例
2024/2/2
25
摄影镜头设计实战演练
确定系统规格和性能要求
包括焦距、光圈大小、视场角等关键参数。
选择合适的镜头类型
根据应用场景和成像需求，选择定焦或变焦镜头。
优化镜头结构
菜单栏包含了软件的所有 功能命令，用户可以通过 菜单栏进行各种操作。
2024/2/2
工具栏提供了一些常用的 工具按钮，方便用户快速 访问。
属性栏显示了当前选中对 象的各种属性，用户可以 在这里进行修改和调整。
设计区域是用户进行光学 设计的主要场所，可以在 这里绘制和编辑光学系统。
6
初学者常见问题解答
01
02
建议学员多阅读相关文 献和资料，加深对光学 设计理论的理解。
03
04
2024/2/2
学员需要提前复习本讲 所学内容，并预习下一 讲相关知识。
鼓励学员积极参与讨论 和交流，共同提高学习 水平。
34
THANKS FOR WATCHING
感谢您的观看
2024/2/2
35
解答
Zemax激光设计
Zemax激光设计1. 简介Zemax是一种用于光学设计和仿真的软件，可用于激光器系统的设计和优化。
本文将介绍如何使用Zemax进行激光设计，并讨论一些常见的激光设计问题和解决方案。
2. Zemax激光器模拟Zemax可以模拟激光系统中的光束传播、反射、折射和衍射等光学过程。
使用Zemax进行激光器模拟的一般步骤如下：1.创建系统：使用Zemax的系统编辑器创建一个光学系统，包括激光器和光学元件。
可以在系统中添加光源、透镜、反射镜、隔离器、偏振器等。
2.设置光源：选择合适的光源类型，并设置光源的参数，如波长、功率、光斑大小等。
可以根据实际需求选择不同的光源模型，如高斯光源、平面波光源等。
3.设计光路：通过添加透镜、镜片、反射镜等元件，设计出完整的光学路径。
可以对这些元件进行参数调整和优化，以达到所需的光束形状和品质。
4.分析结果：使用Zemax的分析工具，对模拟结果进行评估和优化。
例如，可以计算光束直径、聚焦度、能量分布等参数，并根据需要调整光学元件的位置和参数。
5.优化设计：根据实验结果和需求，对光学系统进行进一步的优化。
可以使用Zemax的优化工具，自动搜索最佳的光学参数组合。
3. 激光设计中的常见问题与解决方案3.1 光束修形在激光器设计中，常常需要将初始光束修形为所需的光束形状，如高斯光束、束腰等。
Zemax提供了优化工具，可以通过调整透镜和镜片的参数，使光束达到最佳形状和品质。
3.2 光路对齐光路对齐是指调整光学元件的位置和方向，以使光束尽可能准确地通过系统。
Zemax提供了光路径追踪和反射衍射分析工具，可以帮助用户找到最佳的光学元件位置和角度。
3.3 聚焦和能量分布在激光器设计中，聚焦度和能量分布是两个重要的参数。
Zemax可以计算和优化光束的聚焦度和能量分布，帮助用户实现所需的聚焦效果和能量分布。
3.4 光损耗分析光损耗是指光束在激光系统中发生的能量损失。
Zemax可以模拟光束的传输和反射、透射过程，计算光损耗，并帮助用户找到降低光损耗的方法。
zemax光纤耦合效率
zemax光纤耦合效率摘要：1.Zemax 光纤耦合效率简介2.Zemax 光纤耦合效率的计算方法3.Zemax 光纤耦合效率的影响因素4.Zemax 光纤耦合效率的提高方法5.总结正文：【1.Zemax 光纤耦合效率简介】Zemax 光纤耦合效率是指在光学系统中，光纤与光源之间的能量传递效率。
在光纤通信、光纤传感和光纤激光等领域中，光纤耦合效率对于系统的性能具有重要意义。
Zemax 作为一款光学设计软件，可以方便地计算和优化光纤耦合效率，从而提高整个光学系统的性能。
【2.Zemax 光纤耦合效率的计算方法】Zemax 中，光纤耦合效率的计算采用耦合系数法。
具体步骤如下：1) 在Zemax 中创建一个光学系统，将光源、光纤和接收器等元件添加到系统中；2) 在光源和光纤之间设置一个耦合器，并设置适当的耦合系数；3) 运行光学仿真，得到光源输出光强的分布；4) 计算光纤中的光强分布；5) 根据光纤中的光强分布，计算光纤耦合效率。
【3.Zemax 光纤耦合效率的影响因素】Zemax 光纤耦合效率受多种因素影响，主要包括：1) 光源的类型和特性；2) 光纤的类型和特性；3) 耦合器的类型和特性；4) 光源与光纤之间的距离；5) 耦合系数的大小。
【4.Zemax 光纤耦合效率的提高方法】为了提高Zemax 光纤耦合效率，可以采取以下措施：1) 选择合适的光源和光纤类型，以提高它们的匹配度；2) 选择合适的耦合器类型，并设置适当的耦合系数；3) 优化光源与光纤之间的距离，以提高能量传递效率；4) 对光学系统进行优化，以降低系统中的损耗。
【5.总结】Zemax 光纤耦合效率是光学系统性能的关键指标之一。
通过合理的设计、优化和计算，可以有效提高光纤耦合效率，从而提升整个光学系统的性能。
zemax的aperture类型
zemax的aperture类型【Zemax的Aperture类型】一步一步回答引言：Zemax是用于光学设计和仿真的软件工具，在光学行业中广泛应用。
在进行光路设计过程中，光线的入射孔径起到了至关重要的作用。
Zemax软件提供了不同类型的孔径选择，以满足不同应用和设计需求。
本文将一步一步回答关于Zemax的Aperture类型的相关问题。
第一步：了解Zemax的Aperture类型Zemax软件中有三种常见的Aperture类型，分别为"Circular Aperture"、"Elliptical Aperture"和"User Defined Aperture"。
这些Aperture类型都可以通过菜单中的"Aperture"选项进行选择和操作。
第二步：对每种Aperture类型进行详细解释1. Circular Aperture（圆形孔径）：这是最常见的孔径类型，也是最简单的一种。
它由一个半径确定，可以用来模拟透镜或孔径为圆的物体。
2. Elliptical Aperture（椭圆形孔径）：与Circular Aperture类似，Elliptical Aperture也由一个半径确定。
然而，这种类型的孔径是一个椭圆形，可以用来模拟透镜或孔径为椭圆的物体。
3. User Defined Aperture（自定义孔径）：这种类型的孔径是最灵活的，可以由用户根据实际需求进行自定义。
用户可以定义任意形状的孔径，包括多边形、非对称形状等，以模拟各种非标准光学元件。
第三步：使用不同类型的Aperture在Zemax软件中，使用不同类型的Aperture需要按照以下步骤进行：1. 在适当的地方创建一个Aperture标记。
2. 右键单击Aperture标记，选择所需的Aperture类型。
3. 根据需要，输入相应的参数，例如半径、椭圆长轴和短轴等。
zemax光纤耦合效率
zemax光纤耦合效率（实用版）目录1.介绍 Zemax 软件2.解释光纤耦合效率3.探讨影响光纤耦合效率的因素4.分析提高光纤耦合效率的方法5.总结正文一、Zemax 软件简介Zemax 是一种光学设计软件，广泛应用于光学系统的分析和设计。
它提供了一系列先进的光学分析和优化工具，能够帮助工程师们快速、准确地完成光学系统的设计。
二、光纤耦合效率概述光纤耦合效率是指光纤与光源之间的能量传递效率。
在光学系统中，光纤作为传输介质，其耦合效率直接影响到系统的传输效率和性能。
因此，研究光纤耦合效率对于光学系统的设计具有重要意义。
三、影响光纤耦合效率的因素光纤耦合效率受多种因素影响，主要包括以下几点：1.光源的特性：光源的波长、光谱宽度和光强分布等都会影响光纤的耦合效率。
2.光纤的特性：光纤的纤芯直径、包层直径、折射率和光纤长度等参数会影响光纤的耦合效率。
3.耦合器的特性：耦合器的类型、尺寸和形状等因素也会对光纤的耦合效率产生影响。
4.环境因素：如温度、压力和湿度等环境因素也可能对光纤的耦合效率产生影响。
四、提高光纤耦合效率的方法针对影响光纤耦合效率的各种因素，可以采取以下措施提高光纤耦合效率：1.选择合适的光源：根据光纤的特性选择波长匹配、光谱宽度适中的光源。
2.选择合适的光纤：根据应用需求选择纤芯直径、包层直径、折射率等参数合适的光纤。
3.选择合适的耦合器：根据光纤和光源的特性选择合适的耦合器类型，并优化其尺寸和形状。
4.控制环境因素：保持工作环境温度、压力和湿度稳定，以减小环境因素对光纤耦合效率的影响。
五、总结Zemax 软件在光学系统设计中具有重要作用，通过分析光纤耦合效率的影响因素并采取相应措施，可以有效提高光学系统的性能。
zemax单模光纤耦合设计
zemax单模光纤耦合设计Zemax是一种常用的光学设计软件，可以用于设计和优化光学系统。
在光纤通信中，光纤耦合是一个重要的问题，因为光纤耦合的效率直接影响到光信号传输的质量和距离。
本文将介绍如何使用Zemax 进行单模光纤耦合的设计。
单模光纤是一种能够传输单个模式光信号的光纤，具有较小的传输损耗和较高的带宽。
光纤耦合是将光信号从光源传输到光纤的过程，其目标是尽可能地将光信号聚焦在光纤的入口面上，使光信号能够有效地进入光纤。
在Zemax中进行光纤耦合设计，首先需要建立光学系统模型。
光学系统模型包括光源、透镜、光纤等元件。
其中，光源可以是LED、激光器等发光源，透镜用于调节光束的形状和聚焦效果，光纤是光信号传输的通道。
在建立光学系统模型后，需要定义光纤的入口面和出口面。
光纤的入口面是光纤与外界的接口，光信号需要从这里进入光纤。
出口面是光纤与接收器的接口，光信号需要从光纤传输到接收器上。
接下来，需要选择合适的透镜和光纤参数。
透镜的选择主要考虑透镜的焦距和孔径，以及透镜与光纤的距离。
光纤的参数包括芯径、包层折射率和长度等。
这些参数的选择将直接影响到光纤耦合的效率和质量。
在Zemax中，可以使用光线追迹和优化算法来模拟和优化光纤耦合。
光线追迹可以模拟光线在系统中的传播路径和光强分布，从而评估光纤耦合的效果。
优化算法可以根据设定的目标函数来优化系统的参数，以最大化光纤耦合的效率。
在进行光纤耦合设计时，需要注意以下几点。
首先，光纤的入口面和出口面应当对准光源和接收器。
其次，透镜和光纤的位置和参数应当合理选择，以使光线能够有效地聚焦在光纤的入口面上。
此外，还应当考虑光纤的对准误差和传输损耗等因素。
Zemax是一种强大的光学设计软件，可以用于单模光纤耦合的设计和优化。
通过合理选择透镜和光纤的参数，并使用光线追迹和优化算法，可以实现高效的光纤耦合。
光纤耦合的设计是光纤通信中的重要环节，对于提高光信号传输的质量和距离具有重要意义。
用zemax模拟单模光纤
设计前的准备Zemax公司感谢Suss MicroOptics SA公司的Reinhard Voelkel博士提供本文使用到的实验数据。
我们同时提供本文的的日文版本本文描述了一种商用的光纤耦合器，系统使用SUSS MicroOptics FC-Q-250微透镜阵列来耦合两根康宁（Corning）SMF-28e光纤。
如下图所示：供应商提供的上述元件的参数如下：单模光纤，康宁SMF-28e数值孔径0.14纤芯直径8.3μm模场直径@1.31μm 9.2±0.4μm微透镜阵列，SUSS MicroOptics SMO39920基片材料熔融石英基片厚度0.9mm内部透过率>0.99透镜直径240μm透镜节距250μmCoupling 0.9941 SystemEfficiency 0.9982 ReceiverEfficiency 0.99610 Pilot BeamWaist 4.57μm23 Effective BeamWidth 4.84μm26 M21.082位相是你需要关注的最有用的信息，因为Irradiance Profile几乎是理想的高斯形（M2为1.082）。
接收端的模式实际上在每个地方都几乎为零，因此位相也直接告诉我们模式失配的程度。
要显示位相信息，打开POP设置窗口的显示（Display）那一栏，按照下图所示的方式设置：注意位相图的抛物线和四次曲线的形状，这等价于聚焦和球差。
另外也要注意透镜边缘对位相曲线产生的影响。
根据系统的效率（System efficiency），我们知道由于透镜外相尺寸的限制，系统约有小于1%的能量损耗。
这和用光线计算出来的结果是不一样的。
将2D外形图的Y方向放大，便可以得到如下图所示的光线分布类似地，当光束在两个光纤之间传输的过程中，改变透镜的间隔也会改变光束的M2 因子。
Edited by Foxit ReaderCopyright(C) by Foxit Corporation,2005-2010 For Evaluation Only.有了这层薄膜，我们可以发现耦合效率的增加：总结和参考资料Zemax拥有全面的光纤耦合模拟能力：最简单的方法：旁轴高斯光束计算方法，用来获得系统的性能的初步了解，得到系统的初级参数（First-order）；基于光线光学的光纤耦合计算方法可以用来处理高斯形的光线模式，并且衍射效应可以忽略的情形；物理光学传输的计算方法提供了光纤耦合建模的一个全面的解决方法，它允许具有任何复杂的模式的源光纤和接收光纤，同时也完全考虑到了衍射效应；光学薄膜的特性和材料体吸收的效应也能够考虑进去；简单易用的优化操作数FICL和POPD可以用来优化相关系统；同样，用这些优化操作数也可以实现公差分析。
zemax边缘光纤高度解
zemax边缘光纤高度解
（原创版）
目录
1. Zemax 边缘光纤高度解的概念
2. Zemax 边缘光纤高度解的计算方法
3. Zemax 边缘光纤高度解的实际应用
4. Zemax 边缘光纤高度解的优缺点
正文
一、Zemax 边缘光纤高度解的概念
Zemax 边缘光纤高度解是指在 Zemax 光学设计软件中，通过计算光纤的边缘高度，以解决光纤在光学系统中的成像问题。
在光学系统中，光纤的边缘高度对成像质量有着重要的影响，因此，通过 Zemax 边缘光纤高度解，可以有效地提高光学系统的成像质量。
二、Zemax 边缘光纤高度解的计算方法
在 Zemax 光学设计软件中，可以通过以下步骤计算光纤的边缘高度：
1. 首先，在软件中创建一个光学系统模型，并设定相关参数，如光源、光纤、成像设备等。
2. 然后，在软件中选择光纤，并设定光纤的相关参数，如光纤的类型、直径、折射率等。
3. 接下来，在软件中选择成像设备，并设定成像设备的相关参数，如成像设备的类型、焦距、视场角等。
4. 最后，在软件中选择“优化”功能，设定优化目标为“最小化光纤边缘高度”，并进行优化计算，得到光纤的边缘高度解。
三、Zemax 边缘光纤高度解的实际应用
Zemax 边缘光纤高度解在实际应用中，主要用于解决光纤在光学系统中的成像问题。
例如，在光纤通信系统中，通过 Zemax 边缘光纤高度解，可以提高光纤的传输效率；在光纤传感器系统中，通过 Zemax 边缘光纤高度解，可以提高光纤传感器的灵敏度和分辨率；在医学成像系统中，通过 Zemax 边缘光纤高度解，可以提高成像系统的成像质量。
ZEMAX光学设计：模拟单模光纤耦合
ZEMAX光学设计：模拟单模光纤耦合设计指标：单模光纤的规格为纤芯直径为8.3um，数值孔径0.14，模场直径9.2±************；透镜的规格为：熔融石英（Silica），厚度0.9mm，直径0.24mm，曲率半径0.33mm，数值孔径0.17。
出射单模光纤到第一个透镜的初始距离为0.1mm，第二个透镜到耦合光纤的初始距离也是0.1mm；两个透镜之间的初始距离为2mm。
（该设计来自ZEMAX自带实例）设计仿真：（1）单模光纤耦合在系统通用对话框中设置孔径。
在孔径类型中选择“Float By Stop Size”，Apodization Type选择“Gaussian”，Apodization Factor为3.0，这样设置可以产生高斯分布的光束。
在视场设定对话框中设置1个视场，Field Type为“angle”，如下图：在波长设定对话框中，选择1.310um一个波长，如下图：LDE初始结构，如下图：此时，2D Layout，如下图：查看点列图：光纤在波长1.31um的模场直径为9.2±0.4um，因此可以按照下图所示来设置近轴高斯光束。
将Waist Size设置为0.0046，Surf 1 to Waist设置为-0.1，这样，此时的束腰位置就位于在输入光纤的位置。
查看Paraxial Gaussian Beam Data：上图中，像面（IMA）上的Size约为5.56um，而物面（OBJ）上的Size为4.6um，考虑到希望该系统的输入和输出是互易的，那么，我们可以通过优化光纤与透镜之间的距离来优化像面上的Size 到4.6um。
打开MFE，添加GBPS操作数，设置如下：GBPS操作数，在Wave定义的波长上，指定面后的光学空间中近轴高斯光束的尺寸。
将LDE中物面的厚度设置为变量，此时，第5面的厚度也会相应变化。
同时，将第2面的曲率半径也设置为变量，那第4面的曲率半径也会相应变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

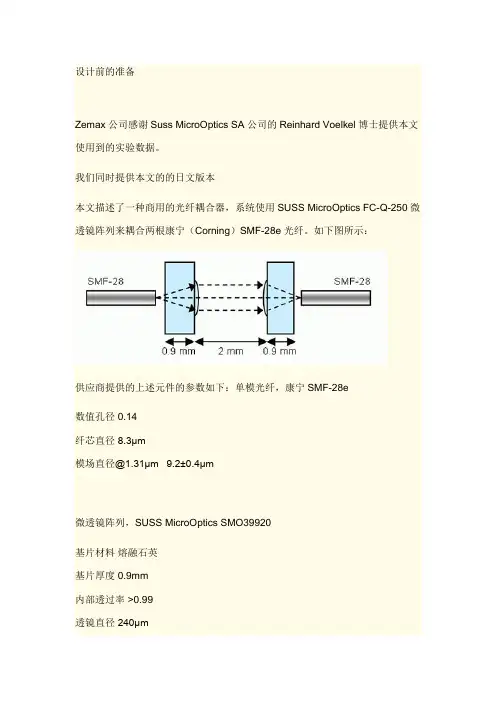

设计前的准备
Zemax公司感谢Suss MicroOptics SA公司的Reinhard Voelkel博士提供本文使用到的实验数据。
我们同时提供本文的的日文版本
本文描述了一种商用的光纤耦合器，系统使用SUSS MicroOptics FC-Q-250微透镜阵列来耦合两根康宁（Corning）SMF-28e光纤。
如下图所示：
供应商提供的上述元件的参数如下：单模光纤，康宁SMF-28e
数值孔径0.14
纤芯直径8.3μm
模场直径@1.31μm 9.2±0.4μm
微透镜阵列，SUSS MicroOptics SMO39920
基片材料熔融石英
基片厚度0.9mm
内部透过率>0.99
透镜直径240μm
透镜节距250μm
Coupling 0.994
1 System
Efficiency 0.998
2 Receiver
Efficiency 0.996
10 Pilot Beam
Waist 4.57μm
23 Effective Beam
Width 4.84μm
26 M2
1.082
位相是你需要关注的最有用的信息，因为Irradiance Profile几乎是理想的高斯形（M2为1.082）。
接收端的模式实际上在每个地方都几乎为零，因此位相也直接告诉我们模式失配的程度。
要显示位相信息，打开POP设置窗口的显示（Display）那一栏，按照下图所示的方式设置：
注意位相图的抛物线和四次曲线的形状，这等价于聚焦和球差。
另外也要注意透镜边缘对位相曲线产生的影响。
根据系统的效率（System efficiency），我们知道由于透镜外相尺寸的限制，系统约有小于1%的能量损耗。
这和用光线计算出来的结果是不一样的。
将2D外形图的Y方向放大，便可以得到如下图所示的光线分布
类似地，当光束在两个光纤之间传输的过程中，改变透镜的间隔也会改变光束的M2 因子。
Edited by Foxit Reader
Copyright(C) by Foxit Corporation,2005-2010 For Evaluation Only.
有了这层薄膜，我们可以发现耦合效率的增加：
总结和参考资料
Zemax拥有全面的光纤耦合模拟能力：
最简单的方法：旁轴高斯光束计算方法，用来获得系统的性能的初步了解，得到系统的初级参数（First-order）；
基于光线光学的光纤耦合计算方法可以用来处理高斯形的光线模式，并且衍射效应可以忽略的情形；
物理光学传输的计算方法提供了光纤耦合建模的一个全面的解决方法，它允许具有任何复杂的模式的源光纤和接收光纤，同时也完全考虑到了衍射效应；
光学薄膜的特性和材料体吸收的效应也能够考虑进去；
简单易用的优化操作数FICL和POPD可以用来优化相关系统；
同样，用这些优化操作数也可以实现公差分析。
更多的参考资料
Corning Datasheep PI1446，April 2005
SUSS Micro-Optics FC-Q-250 Microlens array。
