焊缝间距计算工具
铝板幕墙焊缝设计计算
铝板幕墙焊缝设计计算钢角码与预埋件间采用三边围焊连接，每个水平焊缝长度为L h=80mm, 竖向焊缝长度为L v = 120mm, 焊脚尺寸h f=7mm, 钢角码厚度 t = 7mm。
焊缝所受的内力设计值如下：竖框所受的水平线荷载设计值为：q＝(1.0×1.4×W k＋0.6×1.3×q Ek)×B＝(1×1.4×1.515＋0.6×1.3×.095)×1＝2.195KN/m则每个钢角码焊缝所受的内力为：剪力V＝1.2·t·γ板·1.1·B·L/2＝1.2×4×27×1.1×1×3.3/2＝235.6N轴力N＝q×L/2＝2.195×3.3×103/2＝3621.8N式中：γ板——板的密度，取27 KN/m3t ——板的总厚度 mm；焊缝计算焊缝计算厚度为： h e＝0.7·h f＝0.7×7＝4.9mm根据规范对围焊在计算时需在端点减去h f，则实际计算焊缝的宽度为：b0=b-h f=80-7=73，钢角码及焊缝所围成的区域如下图所示：竖框与钢角码连接螺栓距焊缝形心点距离为：e＝200 mme f＝b0-b02/(2·b0+h)+h f＝73-732/(2×73+120)+7＝59.966 mm焊缝所围区域的几何特性为：焊缝总面积 A＝h e×(h＋2·b0)＝4.9×(120＋2×73)＝ 1303.4 mm2对形心点的惯性矩和极惯性矩为：I x＝h3·h e/12＋b0·h2·h e/2＝1203×4.9/12＋73×1202×4.9/2＝ 3281040mm4I y＝2·h e·[(e f-h f)3＋(b-e f)3]/3+h·h e·(b-e f)2＝2×4.9×[(59.966-7)3+(80-59.966)3]/3+120×4.9×(80-59.966)2＝ 747663.4mm4I p＝I x+I y＝3281040+747663.4＝ 4028704mm4把与竖框连接螺栓点部位所受的反力移到形心点，则形心点所受内力为：N＝3621.8V＝235.6形心点的弯距为：M x＝V·e＝235.6×200＝47120N·mmM y＝N·e f＝3621.8×59.966＝217184.9N·mmM z＝V·e f＝235.6×59.966＝14127.99N·mm根据分析认为焊缝最危险点为图中的A、B两点A、B两点到形心点的距离分别为：r a＝[e f2+(h/2)2]0.5＝[59.9662+(120/2)2]0.5＝84.829mmr b＝[(b-e f)2+(h/2)2]0.5＝[(80-59.966)2+(120/2)2]0.5＝63.256mmA点所受正应力和剪应力分别为：σ＝N/A+M x·h/2/I x+M y·e f/I y＝3621.8/1303.4+47120×120/2/3281040+217184.9×59.966/747663. 4＝21.06N/mm2τ＝M z·r a/I p＝14127.99×84.829/4028704＝.297N/mm2B点所受正应力和剪应力分别为：σ＝N/A+M x·h/2/I x+M y·(b-e f)/I y＝3621.8/1303.4+47120×120/2/3281040+217184.9×(80-59.966)/74 7663.4＝9.46N/mm2τ＝{(M z·r b/I p)2+[V/(h·h e)]2}0.5＝{(14127.99×63.256/4028704)2+[235.6/(120×4.9)]2}0.5＝.458N/mm2这里认为剪力主要由向焊缝承担焊缝所采用的焊条为E43型手工焊条，则角焊缝的抗拉、抗压和抗剪许可强度为160MPa，因此由上计算结果可知，焊缝强度满足要求。
焊缝宽度计算公式
如何计算焊缝宽度？掌握这些公式轻松解决焊接作为一种常用的加工方式，在各个行业都有广泛的应用。
而焊接时的重要参数之一，就是焊缝宽度。
如何准确计算焊缝宽度呢？下面为您介绍几种常用的计算公式。
1. 直角对接角焊缝宽度计算公式
这是一种常见的焊缝接头形式，其计算公式如下：
w=1.414*H+0.2*S
其中，w表示焊缝宽度，H表示板厚，S表示焊缝间距。
2. 横向对接角焊缝宽度计算公式
对于横向对接角焊缝，计算公式如下：
w=H+0.2*S+(0.15-0.25)*H
其中，w、H、S的含义同上。
3. 焊角为45度的横向对接焊缝宽度计算公式
同样，对于焊角为45度的横向对接焊缝，计算公式为：
w=1.207*H+0.25*S
其中，w、H、S的含义同上。
4. 焊角为60度的横向对接焊缝宽度计算公式
当焊角为60度时，焊缝宽度的计算公式如下：
w=1.155*H+0.25*S
其中，w、H、S的含义仍然同上。
通过掌握上述公式，您可以在焊接时轻松计算焊缝宽度，为高质量焊接提供有力保障。
但需要注意的是，在实际应用过程中，不同焊接的情况可能存在差异，因此需要根据实际情况进行调整。
焊缝计算汇总
一．强度计算1.焊缝的有效截面计算1）熔透焊缝两焊缝的间隙控制在1.5mm以内，否则在计算焊缝有效高度时应减去；2）焊缝有效高度he=0.7hf，其中0.7为；（he直角焊缝的计算厚度）。
3）角焊缝有效长度lw=实际-2 *hf；4）斜角焊小于60度，he查GB 50661确定；大于60度小于135度he=(hf-b)*cos(α/2)；b为大于1.5mm的间隙，小于1.5mm不考虑；5）部分熔透对接焊缝和对接与角接组合7）角焊缝焊高最小5mm，长度最小8*hf和40mm，避免受热集中，最长不大于60*hf，避免端部应力达到极值而破坏（侧面角焊缝）。
2.焊缝的强度计算各种力综合作用下：包括弯矩（需求截面模量）、扭矩（需求极惯性矩）、扭剪轴、弯剪轴，根据书中计算。
(1)部分焊透的对接焊缝，由于未焊透，只起类似角焊缝的作用；(2)钝边的不是直接靠上工件，以保证焊透；(3)垫板适用于没有清根和补焊情况，以保证焊透。
(4)原则上，对于重要的构件，按一二级标准检验焊缝质量，焊缝和构件等强，不必另行计算，可用计算构件的方法计算。
3. 《GB 8408-2018 大型游乐设施安全规范》的相关说明二．疲劳计算需要进行疲劳计算的条件：《GB 50017-2017 钢结构设计标准》。
《GB 8408-2018 大型游乐设施安全规范》钢结构标准注重循环次数，游乐设计注重拉应力的存在。
三．焊缝等级焊缝质量等级，钢结构共三级，gb8408分为四级。
区分焊缝等级，焊缝检验等级，焊缝质量等级的区别。
《GB 8408-2018 大型游乐设施安全规范》《GB 50017-2017 钢结构设计标准》四．焊接检测《GB 8408-2018 大型游乐设施安全规范》《GB 50661钢结构焊接规范》五．焊接接头（GB 8408对接焊缝，角焊缝）。
钢构焊缝计算(受力)
“钢构造“网上辅导材料二钢构造的焊接连接钢构造的连接方法可分为焊缝连接、螺栓连接和铆钉连接三种。
焊接连接是现代钢构造最主要的连接方法。
它的优点是：〔1〕焊件间可直接相连，构造简单，制作加工方便；〔2〕不削弱截面，用料经济；〔3〕连接的密闭性好，构造刚度大；〔4〕可实现自动化操作，提高焊接构造的质量。
缺点是：〔1〕在焊缝附近的热影响区，钢材的材质变脆；〔2〕焊接剩余应力和变形使受压构件承载力降低；〔3〕焊接构造对裂纹很敏感，低温时冷脆的问题较为突出。
一、焊缝的形式1．角焊缝图 1 直角角焊缝截面图 2 斜角角焊缝截面角焊缝按其截面形式可分为直角角焊缝和斜角角焊缝。
两焊脚边的夹角为90°的焊缝称为直角角焊缝，直角边边长h f 称为角焊缝的焊脚尺寸，h e ＝0.7h f 为直角角焊缝的计算厚度。
斜角角焊缝常用于钢漏斗和钢管构造中。
对于夹角大于135°或小于60°的斜角角焊缝，不宜用作受力焊缝〔钢管构造除外〕。
2．对接焊缝对接焊缝的焊件常需加工成坡口，故又叫坡口焊缝。
焊缝金属填充在坡口，所以对接焊缝是被连接件的组成局部。
坡口形式与焊件厚度有关。
当焊件厚度很小〔手工焊≤t 6mm ，埋弧焊≤t 10mm 〕时，可用直边缝。
对于一般厚度〔t=10～20mm 〕的焊件可采用具有斜坡口的单边V 形或V 形焊缝。
斜坡口和离缝c 共同组成一个焊条能够运转的施焊空间，使焊缝易于焊透；钝边p 有托住熔化金属的作用。
对于较厚的焊件〔t ＞20mm 〕，则采用U 形、K 形和*形坡口。
对于V 形缝和U 形缝需对焊缝根部进展补焊。
对接焊缝坡口形式的选用，应根据板厚和施工条件按现行标准“建筑构造焊接规程“的要求进展。
凡T 形，十字形或角接接头的对接焊缝称之为对接与角接组合焊缝。
图3 对接焊缝的坡口形式3．焊缝质量检验“钢构造工程施工质量验收规“规定焊缝按其检验方法和质量要求分为一级、二级和三级。

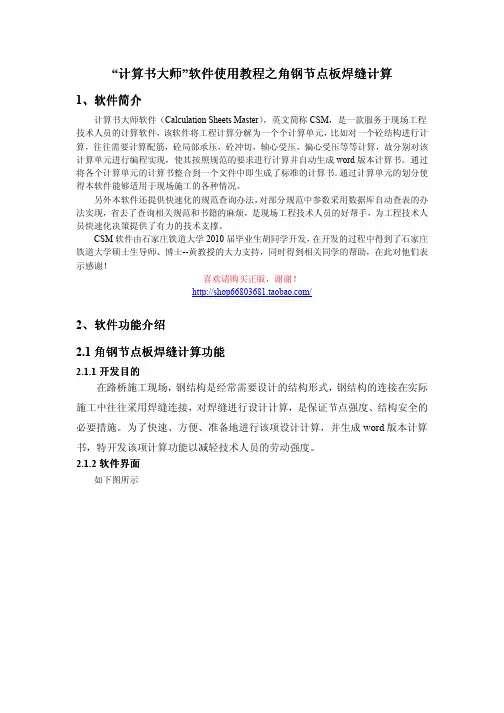

计算书大师软件使用教程-焊缝
“计算书大师”软件使用教程软件使用教程之之角钢节点板焊缝角钢节点板焊缝计算计算1、软件简介计算书大师软件（Calculation Sheets Master ），英文简称CSM ，是一款服务于现场工程技术人员的计算软件，该软件将工程计算分解为一个个计算单元，比如对一个砼结构进行计算，往往需要计算配筋，砼局部承压，砼冲切，轴心受压，偏心受压等等计算，故分别对该计算单元进行编程实现，使其按照规范的要求进行计算并自动生成word 版本计算书。
通过将各个计算单元的计算书整合到一个文件中即生成了标准的计算书。
通过计算单元的划分使得本软件能够适用于现场施工的各种情况。
另外本软件还提供快速化的规范查询办法，对部分规范中参数采用数据库自动查表的办法实现，省去了查询相关规范和书籍的麻烦，是现场工程技术人员的好帮手，为工程技术人员快速化决策提供了有力的技术支撑。
CSM 软件由石家庄铁道大学2010届毕业生胡同学开发，在开发的过程中得到了石家庄铁道大学硕士生导师、博士--黄教授的大力支持，同时得到相关同学的帮助，在此对他们表示感谢！喜欢请购买正版，谢谢！ /2、软件功能介绍2.1角钢节点板焊缝角钢节点板焊缝计算功能计算功能2.1.1开发目的在路桥施工现场，钢结构是经常需要设计的结构形式，钢结构的连接在实际施工中往往采用焊缝连接，对焊缝进行设计计算，是保证节点强度、结构安全的必要措施。
为了快速、方便、准备地进行该项设计计算，并生成word 版本计算书，特开发该项计算功能以减轻技术人员的劳动强度。
2.1.2软件界面如下图所示2.1.3软件界面说明软件界面主要提供相关参数的输入，要使用好本软件，关键是明白相关参数的含义。
本焊缝计算功能根据《钢结构设计规范（GB50017-2003）》中的相关规定进行计算。
为了可以更好的理解相关参数，请查考《钢结构》（第二版）张志国、张庆芳主编，中国铁道出版社。
下面简要介绍程序界面中参数的含义：1)角焊缝强度设计值fw：单击“查表”按钮，弹出“查表对话框”根据实际采用的焊条查出焊缝强度设计值。

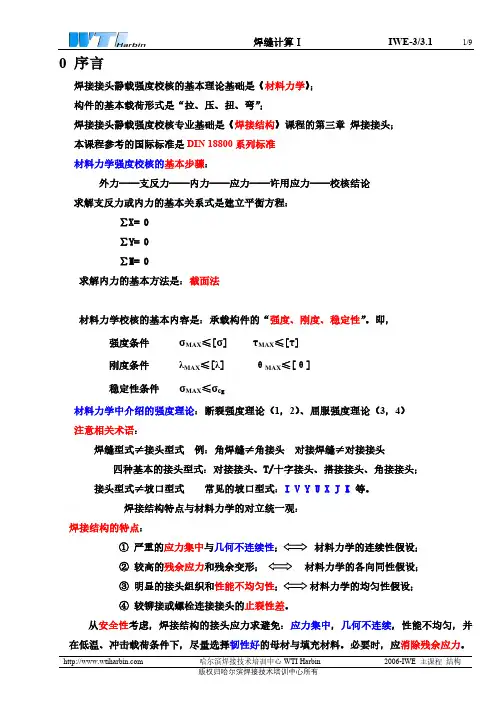

3.3.1焊缝计算Ⅰ
0 序言焊接接头静载强度校核的基本理论基础是《材料力学》；构件的基本载荷形式是“拉、压、扭、弯”；焊接接头静载强度校核专业基础是《焊接结构》课程的第三章焊接接头；本课程参考的国际标准是DIN 18800系列标准材料力学强度校核的基本步骤：外力——支反力——内力——应力——许用应力——校核结论求解支反力或内力的基本关系式是建立平衡方程：∑X= 0∑Y= 0∑M= 0求解内力的基本方法是：截面法材料力学校核的基本内容是：承载构件的“强度、刚度、稳定性”。
即，强度条件σMAX≤[σ]τMAX≤[τ]刚度条件λMAX≤[λ] θMAX≤[θ]稳定性条件σMAX≤σc r材料力学中介绍的强度理论：断裂强度理论（1，2）、屈服强度理论（3，4）注意相关术语：焊缝型式≠接头型式例：角焊缝≠角接头对接焊缝≠对接接头四种基本的接头型式：对接接头、T/十字接头、搭接接头、角接接头；接头型式≠坡口型式常见的坡口型式：I V Y U X J K 等。
焊接结构特点与材料力学的对立统一观：焊接结构的特点：①严重的应力集中与几何不连续性材料力学的连续性假设；②较高的残余应力和残余变形；材料力学的各向同性假设；③明显的接头组织和性能不均匀性材料力学的均匀性假设；④较铆接或螺栓连接接头的止裂性差。
从安全性考虑，焊接结构的接头应力求避免：应力集中，几何不连续，性能不均匀，并在低温、冲击载荷条件下，尽量选择韧性好的母材与填充材料。
必要时，应消除残余应力。
1、钢结构设计的相关基础1.1 概述强度校核的基本目的：确定构件的安全性；选择适合的构件形状和截面尺寸；确定载荷大小。
结构的每个受力部件都要进行校核，以保证构件的承载安全、使用的适宜性和位置的安全性。
即强度、刚度和稳定性。
在焊接结构设计时要综合考虑下述问题：——按照种类和质量级别选材；防止冷脆或软化、蠕变现象；——按照静力学计算选择焊缝的尺寸及类型；以保证使用过程的安全性；——按照工艺性确定坡口型式，以获得优良的焊缝质量；——考虑到焊缝检验的可能性；以便进行无损探伤；——考虑防腐方案的实施；以提高构件的使用寿命。
焊缝计算
26.7 42.3 w 2 2 2 56 . 4 80 N / m m f 160 N / m m f 1.22
2
焊缝强度富裕量较大是因为节点板尺寸较大 的缘故，而节点半尺寸常由其它构造要求决定。
4、在扭矩、轴心力和剪力共同作用下的T形连接角焊缝计算 y rx
r
V T 300
x
fxT
T 100000 103 200 2 ry 91 N / mm I0 21.9 107
fy
T
T 100000 103 210 2 rx 96N / mm 7 I0 21.9 10
V fy
N 196103 35N / mm2 0.7h f lw 0.7 8(300 2 400)
计 算 ① 确定焊缝强度设计值ff w 查《规范》得 ff =160N/mm2 ② 作用在焊缝上的力素计算 100 N=3P/5=3×150/5=90kN 20 · 100 V=4P/5=4×150/5=120kN M=Ne=90×2=180kN-cm ③ 拟定焊脚尺寸hf 考虑到连接板件厚度为10mm，受静力荷载。取 hf =8mm。 ④ 确定危险点，计算危险点应力 焊缝下端点最危险，该点各项应力为：
1
V V f = A 2 0.7h l e f w
N
（3-29）
轴力N与焊缝轴线垂直，形 成垂直于焊缝方向的均匀分布应 力 fN
N f
c)
有效截面
N N Ae 2 0.7h f lw
（3-28）
X
X lw
0.7h f
0.7h f
在M作用下，有效截面上产生垂直 于焊缝方向且按三角形分布的应力M
角焊缝及其计算
角焊缝及其计算型式及分类截面形式:普通型（等边凸形）、平坦型（不等边凹形）、凹面形两焊脚边夹角: 直角角焊缝、斜角角焊缝、焊缝长度与作用方向1.侧面角焊缝（侧缝）侧缝主要承受剪力, 应力状态叫单纯, 在弹性阶段, 剪应力沿焊缝长度方向分布不均匀, 两端大中间小, 且焊缝越长越不均匀, 但侧缝塑性好。
2. 正面角焊缝（端缝）端缝连接中传力线有较大的弯折, 应力状态较复杂, 正面角焊缝沿焊缝长度方向分布比较均匀, 但焊脚及有效厚度面上存在严重的应力集中现象, 所以其破坏属于正应力和剪应力的综合破坏, 但正面角焊缝的刚度较大, 变形较小, 塑性较差, 性质较脆。
3. 斜向角焊缝斜向角焊缝受力情况较复杂, 其性能介于侧缝和端缝之间, 常用于杆件倾斜相支的情况, 也用在板件较宽, 内力较大连接中。
4. 周围角焊缝主要为了增加焊缝的长度和使焊缝遍及板件全宽, 而把板件交搭处的所有交搭线尽可能多的加以焊接, 成为开口或封闭的周围角焊缝。
构造及要求。
4.1.最小焊脚尺.4.2.最大焊脚尺.贴边处满.4.3.角焊缝最小长度4.4.侧面角焊缝最大计算长度4.5.板件端部仅有两条角焊缝时每条侧面角焊缝的计算长度4.6.搭接连接中搭接长度应满.而且不宜采用一条正面角焊缝来传力。
4.7.在次要构件和焊缝连接中，允许采用断续角焊缝，各段间距满足以保证整体受力。
角焊缝连接计算基本计算公式轴心作用下的角焊缝计算轴心作用下角钢的角焊缝计算弯矩，剪力和轴心力共同作用下角焊缝计算（T形接头）弯矩，剪力和轴心力共同作用下角焊缝计算（搭接形接头）1.端缝、侧缝在轴向力作用下的计算.（1）端缝...——垂直于焊缝长度方向的应力....h.——角焊缝有效厚度....l.——角焊缝计算长度，每条角焊缝取实际长度减10mm（每端减5mm）.ff.——角焊缝强度设计值.b.——系数，对承受静力荷载和间接承受动力荷载的结构，b.=1.22，直接承受动力荷载b.=1.0。
焊缝尺寸计算
焊缝尺寸计算一、概述在金属焊接过程中，焊缝过宽、焊脚尺寸过大将导致以下问题：➢焊接接头受热严重，引起焊缝晶粒粗大，塑性、韧性下降。
➢焊接热影响区较大，易产生焊接应力及变形。
➢浪费材料增加成本。
反之，焊缝过窄、焊脚尺寸过小也会导致其他问题出现：➢母材与焊缝可能熔合不良，引起应力集中。
➢焊缝易产生咬边、裂纹等焊接缺陷，影响接头强度。
因此正确确定焊缝尺寸是保证焊接质量的关键。
以下内容为经过多年的研究获取的手弧焊、埋弧焊焊缝尺寸的经验计算公式，本经验公式为焊接工艺中确定手弧焊、埋弧焊焊缝尺寸提供了理论依据，具有较强的实用性。
二、手弧焊焊缝尺寸的经验计算公式1.对接焊焊缝尺寸经验计算公式根据板厚及焊接方法要求不同，对接焊缝可分为I形焊缝（即不开坡口对接焊缝）、V 形坡口对接焊缝、U形坡口对接焊缝。
1)I形焊缝宽度的经验计算公式生产中，一般板厚小于6mm不开坡口，形成I形焊缝，焊缝宽度C=δ+2 ⑴式中δ——工件厚度，mm。
2)带钝边V形对接焊缝宽度经验计算公式如图1所示带钝边V形坡口焊缝，坡口角度为α，间隙为b，钝边为P，根据解三角形的方法：焊缝宽度C=AB+CD+b+2e=2(δ-P)tan(α/2)+b+2e≈δ+3 ⑵式中e——坡口两边焊缝覆盖宽度，一般取e=1.5~2mm。
取P=2，b=2，α=60°，e=1.5。
3)带钝边的U形坡口对接焊缝宽度经验计算公式焊缝宽度C≈0.35δ+12.5 ⑶2.角焊缝焊脚尺寸的经验计算公式角焊缝时两焊件接合面构成直角式或接近直角所焊接的焊缝，角焊缝的焊缝尺寸主要是指焊脚尺寸。
如图3所示，T形接头角焊缝焊脚尺寸K=δ+2 ⑷式中δ——两焊件较薄者厚度3.组合焊缝尺寸的经验计算公式组合焊缝是指同一接头焊缝由几种不同焊缝组成。
如图4所示即为带钝边V形对焊缝与角焊缝形成的T形接头组合焊缝。
坡口角度为β1，钝边为P，间隙为b，根据解三角形的方法：焊脚尺寸K=(δ2-P)tanβ1+b+e≈1.2δ2+1.5 （5）取P=2，b=2，e=2，β1=50°。
螺纹焊缝时钟位置的计算方式
目标环焊缝定位技巧
利用GPS定位仪得到目标环焊缝的初步位置后，可先行开挖出管线12点钟方位部分，用卷尺、直尺等工具测量螺旋焊缝与环焊缝在12点钟方向上的距离，通过查阅工程建设资料或者漏磁检测数据查看管线螺距，即可推算出该螺旋焊缝与环焊缝的交点。
图2为管线展开示意图。
式中：d为螺旋焊缝与环焊缝在12点钟方向上的距离；l为螺旋焊缝与环焊缝交点到环焊缝12点钟的环向距离；L为2条螺旋焊缝间的距离；D为管道直径。
用卷尺测出d和L(或者查阅工程建设资料)，根据式(1)可求得，螺旋焊缝与环焊缝的交点钟点为12l/πD，即12d/L。
螺旋焊缝时钟位置变化1 h的轴向距离L1，的计算公式为
式中α为螺旋焊缝与管道轴向的夹角。
环焊缝时钟位置变化1h的环向长度Lc。
可通过式(3)计算：
式中d为防腐层厚度，mm。
检查坡口角度缝隙的工具
检查坡口角度和缝隙的工具包括：
1. 焊缝检验尺：主要由主尺、滑尺、斜形尺三个零件组成，是用来测量焊接件坡口角度和焊缝宽度、高度，焊接间隙的一种专用量具。
适用于焊接质量要求较高的产品和部件，如锅炉、压力容器等。
2. 90°角尺：也称为直角尺，通常用于测量工件或板材的垂直度和平行度。
3. 人工光源：如手电筒，用于提供足够的照明，以便更好地观察和测量坡口角度和缝隙。
4. 放大镜：用于观察细微部分，以便更准确地测量。
综上所述，检查坡口角度缝隙的工具主要有焊缝检验尺、90°角尺、人工光源和放大镜等。
这些工具可以帮助您更准确地测量和评估坡口角度和缝隙，确保焊接质量。
