9-7 钢筋安装9-7—1 钢筋现场绑扎9—7—1—1 准备工作1.核对成品钢筋的钢号、直径、形状、尺寸和数量等是否与料单料牌相符。
如有错漏,应纠正增补。
2.准备绑扎用的铁丝、绑扎工具(如钢筋钩、带扳口的小撬棍),绑扎架等。
钢筋绑扎用的铁丝,可采用20~22号铁丝,其中22号铁丝只用于绑扎直径12mm以下的钢筋。
铁丝长度可参考表9—80的数值采用;因铁丝是成盘供应的,故习惯上是按每盘铁丝周长的几分之一来切断.钢筋绑扎铁丝长度参考表(mm)表9-803.准备控制混凝土保护层用的水泥砂浆垫块或塑料卡。
水泥砂浆垫块的厚度,应等于保护层厚度。
垫块的平面尺寸:当保护层厚度等于或小于20mm时为30mm×30mm,大于20mm时50mm×50mm。
当在垂直方向使用垫块时,可在垫块中埋入20号铁丝。
塑料卡的形状有两种:塑料垫块和塑料环圈,见图9-115。
塑料垫块用于水平构件(如梁、板),在两个方向均有凹槽,以便适应两种保护层厚度.塑料环圈用于垂直构件(如柱、墙),使用时钢筋从卡嘴进入卡腔;由于塑料环圈有弹性,可使卡腔的大小能适应钢筋直径的变化。
图9-115 控制混凝土保护层用的塑料卡(a)塑料垫块;(b)塑料环圈4.划出钢筋位置线.平板或墙板的钢筋,在模板上划线;柱的箍筋,在两根对角线主筋上划点;梁的箍筋,则在架立筋上划点;基础的钢筋,在两向各取一根钢筋划点或在垫层上划线.钢筋接头的位置,应根据来料规格,结合9-2—1-3条对有关接头位置、数量的规定,使其错开,在模板上划线。
5.绑扎形式复杂的结构部位时,应先研究逐根钢筋穿插就位的顺序,并与模板工联系讨论支模和绑扎钢筋的先后次序,以减少绑扎困难。
9—7-1—2 钢筋绑扎接头1.钢筋绑扎接头宜设置在受力较小处.同一纵向受力钢筋不宜设置两个或两个以上接头.接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。
2.同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。
施工手册(第四版)第九章钢筋部分9-5 钢筋焊接
9-5 钢筋焊接9-5-1 一般规定钢筋焊接方法分类及适用范围,见表9-37。
钢筋焊接质量检验,应符合行业标准《钢筋焊接及验收规程》(JGJ 18-96)和《钢筋焊接接头试验方法标准》(JGJ/T 27-2001)的规定。
钢筋焊接方法分类及适用范围表9-37注:1.表中的帮条或搭接长度值,不带括弧的数值用于HPB235级钢筋,括号中的数值用于HRB335级、HRB400级及RRB400级钢筋;2.电阻电焊时,适用范围内的钢筋直径系指较小钢筋的直径。
钢筋焊接的一般规定如下:1.电渣压力焊应用于柱、墙、烟囱等现浇混凝土结构中竖向受力钢筋的连接;不得用于梁、板等构件中水平钢筋的连接。
2.在工程开工或每批钢筋正式焊接前,应进行现象条件下的焊接性能试验。
合格后,方可正式生产。
3.钢筋焊接施工之前,应清除钢筋或钢板焊接部位和与电极接触的钢筋表面上的锈斑油污、杂物等;钢筋端部若有弯折、扭曲时,应予以矫直或切除。
4.进行电阻点焊、闪光对焊、电渣压力焊或埋弧压力焊时,应随时观察电源电压的波动情况。
对于电阻点焊或闪光对焊,当电源电压下降大于5%、小于8%时,应采取提高焊接变压器级数的措施;当大于或等于8%时,不得进行焊接。
对于电渣压力焊或埋弧压力焊,当电源电压下降大于5%时,不宜进行焊接。
5.对从事钢筋焊接施工的班组及有关人员应经常进行安全生产教育,并应制定和实施安全技术措施,加强焊工的劳动保护,防止发生烧伤、触电、火灾、爆炸以及烧坏焊接设备等事故。
6.焊机应经常维护保养和定期检修,确保正常使用。
9-5-2 钢筋闪光对焊钢筋闪光对焊是将两根钢筋安放成对接形式,利用焊接电流通过两根钢筋接触点产生的电阻热,使接触点金属熔化,产生强烈飞溅,形成闪光,迅速施加顶锻力完成的一种压焊方法。
9-5-2-1 对焊设备常用对焊机的技术性能,见表9-38。
图9-78示出建筑工地常用的UN1-75型手动对焊机。
常用对焊机技术性能表9-38-75型手动对焊机图9-78 UN19-5-2-2 对焊工艺钢筋闪光对焊的焊接工艺可分为连续闪光焊、预热闪光焊和闪光-预热闪光焊等,根据钢筋品种、直径、焊机功率、施焊部位等因素选用。

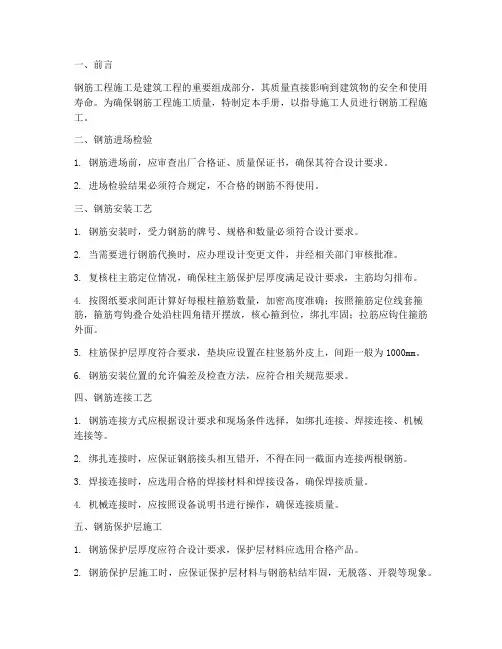

钢筋工程施工工艺手册
