01.斜Y坡口焊接裂纹实验
斜Y坡口焊接裂纹实验
5、试样放置24h，用肉眼或放大镜检查表面裂纹、根部裂纹和断 面裂纹，并用下述方法分别计算表面裂纹率、根部裂纹率和断面 裂纹率，并记录在表1－1中。试样上裂纹长度计算的示意图见图1 －3。
图1－3 试样上裂纹长度计算
a) 表面裂纹 b) 根部裂纹
c) 断面裂纹
斜Y坡口焊接裂纹实验
图1－1 Y坡口焊接裂纹试验试样形状及尺寸
斜Y坡口焊接裂纹实验
拘束焊缝为双面焊接，应事先焊好，注意防止角变形和未焊透。 试验焊缝采用手弧焊和采用自动送进焊条焊接时分别按图1－2a)和 b)进行。其中手弧焊试验焊缝两端各留2mm。
a) 手弧焊
b) 自动送进焊条电弧焊
图1－2 试验焊缝的焊接方式
斜Y坡口焊接裂纹实验
《材料成型原理与工艺实验》-01
斜Y坡口焊接裂纹
实验
作者：刘卫华 E-mail44582238 @ 地址：辽宁阜新中华路47号 电话：0418-3350534
斜Y坡口焊接裂纹实验
一、实验目的 1. 掌握斜Y坡口焊接裂纹试验的原理及目的； 2. 正确选择试样材料及尺寸，制定焊接工艺规范； 3. 通过试验结果，分析试验材料的焊接性。
四、实验方法及实验步骤 1、焊条烘干，烘干温度为300～400℃，时间为2～3h； 2、按图1－1试样尺寸加工坡口；
斜Y坡口焊接裂纹实验
3、利用埋弧焊机分别在20钢和16Mn试样上焊接拘束焊缝，注意防 止变形； 4、选择焊接电流170±10A，电弧电压24±2V，焊接速度 150±10mm/min，焊接规范焊接试验焊缝；
6、分析20钢和16Mn的冷裂倾向。
斜Y坡口焊接裂纹实验
五、实验报告要求
1、叙述Y坡口焊接裂纹试验的试验原理及过程； 2、根据所得实验数据计算表面裂纹率、根部裂纹率和断面裂纹率； 3、分析对比20钢和16Mn的冷裂倾向。
《材料焊接性》实验指导书

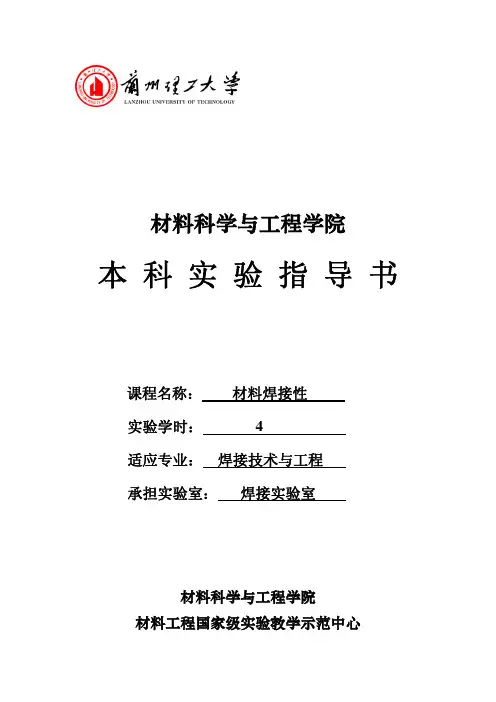

材料科学与工程学院本 科 实 验 指 导 书课程名称：材料焊接性实验学时： 4适应专业：焊接技术与工程承担实验室：焊接实验室材料科学与工程学院材料工程国家级实验教学示范中心实验须知1、上实验课前，必须预习课程实验指导书及相关的讲课内容，明确实验目的及步骤，并做好进行实验数据记录的准备（实验指导教师有检查预习情况的责任，对未预习者，不得进行实验）。
2、进入实验室后，必须听从实验指导教师及相关人员的指导，遵守实验室有关制度。
3、进入实验室后，必须听从实验指导教师或相关人员介绍设备使用情况，待熟悉设备后，经指导教师同意方能开动设备。
4、使用实验设备前，必须按照实验指导书中所规定的实验步骤进行相关实验。
进行实验时，思想必须集中，要安全操作实验设备，避免实验事故发生。
5、实验完毕后，必须整理实验场地（须将实验设备擦拭干净、上油，打扫实验场地等）。
6、学生必须爱护国家财产，如有损坏仪器、设备、工具、量具等物情况发生，应立即报告实验指导教师及相关人员。
属自然损坏，酌情处理；属故意损坏，除责令其写出检查外，应呈报学院进行处理。
7、实验试样原则上不准拿出实验室，如确实因测量未完成或其他情况，须得到实验指导教师同意，方能办理借出手续。
8、实验报告内容包括实验目的、步骤、使用仪器设备、工具、模具以及测量数据及其结果分析等各方面。
实验数据需用曲线表示出来时，一律用方格纸描绘。
9、实验报告一律用学院所规定的统一的实验报告纸撰写，在实验结束后一周内交给实验指导教师。
目录实验一 焊条的工艺性能评定 (1)实验一 焊条的工艺性能评定一、实验目的：熟悉电焊条工艺性能的评定方法二、实验仪器设备：1,、BX3-400交流电焊机一台2、直流焊机一台3、秒表一块4、飞溅收集盒一个5、测尘装置一套6、、A3钢板300X300mm δ=6mm试板2块三、实验原理：焊条的工艺性能是指焊条在使用和操作时的性能，它是衡量焊条质量好坏的一个重要指标，主要包括焊接电弧的稳定性、焊缝成型、各种位置的适应性，脱渣性，飞溅大小、焊条熔化效率及药皮发红程度、焊条发尘量等。
斜Y型坡口焊接裂纹试验幻灯片
LNP斜Uy 坡口对接裂纹试验的特点：
接头拘束度大，根部尖角又有应力集中， 因此认为试验中表面裂纹率小于 20% ， 则用于生产就是安全的。 斜y坡口对接裂纹试验一般用于评价打底 焊缝及其热影响区冷裂纹倾向。而对于 焊缝金属则用直角坡口对接裂纹试验。 其实验方法及程序同斜y坡口。
辽宁石油化工大学
LNPU
小铁研式抗裂试验及断口分析
蒋应田
辽宁石油化工大学
1
LNPU 一、实验目的
1、 通过实验，使学生了解评价金属材 料可焊性的常用实验方法。 2、 认识冷裂纹产生的三个条件。 3、了解焊接冷裂纹断口的典型形貌。
辽宁石油化工大学
LNPU二、实验装置及实验材料
1、 材料
试板（材质为被测材料）12 块
LNPU 1、 冷裂纹端口分析
冷裂纹端口形态比较复杂。它随金属材 料的性能、强度、含氢量的多少，拘束 条件和焊接工艺变化。开裂的途径既有 穿晶，也有沿晶，以及两种的混合。一 般低合金高强钢焊接热影响区的冷裂纹， 断口形态主要由准解理（ Quasi-cleavage fracture） 沿 晶 （ Intergranular fracture） 和少量韧窝（Dimple Rupture）。
的力。
R ? E ??
L
平板对接： 式中E—母材金属的弹性模量
L—拘束距离
δ—板厚
由上式知：改变拘束距离 L和板厚 δ可以调节拘束度 R的大小。当 R值达 到一定值时就产生裂纹，这是的 R值称为临界拘束度 Rcr 。
辽宁石油化工大学
LNPU 辽宁石油化工大学
LNPU
焊接接头拘束应力可采用拘束度来预测，但并不能完全所反映， 这主要受钢种类型所限制，两者之间的关系可用下式表达
材料焊接性实验指导书
材料焊接性实验指导书《材料焊接性》实验指导书河南科技大学材料科学与工程学院2021年试验一低合金结构钢的焊接性试验一、实验目的1.初步了解低合金结构钢的焊接性试验方法。
2、掌握斜y坡口对接裂纹试验方法及试验结果的一般分析方法。
二、实验原理合金结构钢焊接的主要问题之一是裂纹。
钢的强度等级越高，冷裂纹倾向越大。
确定焊接冷裂纹倾向的方法有很多。
常用的测量方法包括：最大硬度法、斜y槽对接裂纹试验（“小铁研磨型”抗裂试验）、螺栓试验等。
根据接头的约束类型，抗裂性试验可分为两类：自我约束抗裂性试验和外部约束抗裂性试验。
外约束抗裂试验适用于定量评价材料的裂纹倾向，并能深入开展相关的理论研究工作。
然而，这种测试需要特殊的测试机器。
其中，插头测试法测试装置简单，应用灵活，节省测试材料和时间，易于推广。
自约束抗裂试验方法很多，其中“小铁磨”抗裂试验是常用的抗裂试验之一。
此方法中使用的示例如图1所示。
试板由待焊接材料制成。
焊缝两端应固定在60mm以内，试板之间应留有2-3mm 的间隙。
图1斜y坡口对接裂纹试样试验焊缝（单面焊）焊接在试验板的中部（80mm）。
焊接规范为标准规范，焊条直径为φ4mm，焊接电流170a，电弧电压24V，焊接速度150mm/min，试验焊缝两端不得与约束焊缝连接，距离分别为2-3mm。
试验焊缝应在焊接后至少放置24小时，然后检查裂纹。
首先，使用放大镜目测检查焊缝金属表面裂纹，然后沿焊缝长度方向均匀截成六段，从同一侧面检查每一试片的断面裂纹，计算出裂纹率。
因为两端都是固定的，所以它对试验焊缝有粘结作用，其粘结程度通常大于实际结构的长焊缝。
因此，一般认为只要表面裂纹率不超过20%，在实际生产中就不会出现裂纹。
3、实验内容1、了解常用的焊接性试验方法，重点了解斜y型坡口试验方法及特点。
2、对斜y型坡口对接裂纹试验的结果进行分析。
四、实验报告1.说明螺栓试验法和斜Y型槽对接裂纹试验法的特点和应用。
2.分析了焊接接头冷却速度和焊缝含氢量对冷裂纹的影响。
1材料焊接性 实验指导书
材料焊接性技术实验指导书一、实验目的1.培养学生掌握测试材料焊接性的能力和方法、培养学生分析问题和解决问题的能力。
2.培养和提高学生的实验操作技能。
3.通过撰写课内实验报告，培养学生综合、分析、整理实验结果及撰写论文的能力。
二、实验内容1.小铁研抗裂实验2.铝合金冷弧焊接性实验三、实验方法实验一小铁研抗裂实验（一）实验目的1.通过实验，使学生了解材料焊接性的实验方法，加深所学的理论知识，从而提高解决问题和分析问题的能力。
2.掌握小铁研抗裂实验的冷裂敏感性实验方法，加深所学的冷裂纹形成机理、影响因素等理论知识。
3.能够用宏观和微观金相实验手段研究材料的焊接性。
（二）试样制备1.将一定厚度的实验钢板气割下料，经过机械加工至没有气割热影响区且保证如图1-1所示尺寸，制成Y型和V型两种坡口，前者试验热影响区，后者试验焊缝。
2.划线：对好试件，按照图上尺寸将固定焊缝和试验焊缝以及所留的间隙用笔画好。
3.焊接：采用MIG填丝自动焊接方法及设备，从中间向两边焊，几层不限，焊满为止。
（三）实验步骤1. 调整焊接工艺参数，主要包括焊接电流、弧焊电压、焊接速度、焊丝直径等。
并先在废钢板上试焊，以便掌握焊速。
2. 焊接实验焊道，焊道长度80mm ，分别用不同的焊接工艺参数施焊。
图1-1 小铁研实验构架3. 试件焊后，在室温放置24小时后，检查裂纹情况。
（1）用肉眼或者放大镜或者低倍立体显微镜观察表面开裂情况。
%100%1001⨯∑=⨯==LL ini 试验焊缝长度表面裂纹长度之和表面裂纹率（2）将实验焊道等距离切成6片或者4片，然后将其所切取的磨片抛光后，用5%的硝酸酒精溶液浸蚀，并用放大镜观察裂纹情况，检查同方向的5个或者3个截面上裂纹的深度。
（四）实验要求1.实验前复习教材中关于材料焊接性、抗裂实验、实验方法等内容，同时认真阅读本指导书。
2.实验中要主要安全、爱护设备、仪器仪表、工具，实验时分工合作、认真负责、认真做好记录。
工程材料焊接性-斜Y型坡口焊接裂纹实验-实验指导书
斜Y型坡口焊接裂纹实验实验指导书一、实验目的1、通过实验，使学生了解评价金属材料可焊性的常用实验方法。
2、认识冷裂纹产生的三个条件。
3、了解焊接冷裂纹断口的典型形貌。
二、实验设备及材料1、材料试板：Q235 6块焊条：E4303、E5015 Φ4.02、设备直流焊机1台砂轮切片机1台角向磨光机1台放大镜、秒表、手锤等各1个腐蚀液若干三、实验原理本实验方法产生的裂纹多出现于焊根尖角处的热影响区。
当焊缝金属的抗裂性不好时，裂纹可能扩展到焊缝金属，甚至贯穿焊缝表面。
裂纹可能在焊后立即出现，也可能在焊后数分钟乃至数小时才出现。
因此本实验方法主要适合于钢材焊接接头冷裂纹实验，也可做热裂纹实验，还可做母才和焊条组合的裂纹实验。
四、实验步骤（一）试件制备1、 将一定厚度的试样钢板按图1尺寸下料，并按图要求加工坡口。
2、 组对试件焊接拘束焊缝，组对好试件，按图上尺寸留好间隙，并用石笔划好分界线。
3、 焊满固定焊缝，均用E4303焊条，从中间向两边焊，几层不限，焊满为止。
但要注意要焊透，不能存在夹渣、未焊透以及角变形。
（二）焊接实验焊缝1、 调整焊接规范：E5015 Φ4.0焊条，电流170±10A ，电压24±1V ，焊速150±10mm/min ，并先在废钢板上试焊以便掌握焊速。
2、 焊接试验焊道，分别用烘干好的焊条，以规定焊速施焊一道。
3、 试件焊后，在室温放置48H 后，检查裂缝情况。
A —AB —B图1试件的形状和尺寸加工示意图（三）试验结果分析1、采用肉眼或其它适当方法来检查焊接接头的表面和断面是否有裂纹，并分别计算出表面裂纹率和断面裂纹率；2、裂纹的长度或高度按图2进行检测，裂纹长度为曲线按直线长度检测，裂纹重迭时不必分别计算；3、公式计算表面裂纹率CfLLf=∑⨯100%式中：Cf —表面裂纹率，%；∑Lf—表面裂纹长度之和，mm；L —试验焊缝长度，mm。
4、将试件采用适当的方法着色后拉断或弯断，然后按图b检测根部裂纹，并按下述公式计算出根部裂纹率CrLLr=∑⨯100%式中：Cr —根部裂纹率，%；∑Lr —根部裂纹长度之和，mm；L —试验焊缝长度，mm。
斜Y型坡口焊接裂纹实验
一、实验目的
1、 通过实验，使学生了解评价金属材 料可焊性的常用实验方法。 2、 认识冷裂纹产生的三个条件。 3、了解焊接冷裂纹断口的典型形貌。
二、实验装置及实验材料
1、 材料
试板（材质为被测材料）12块
焊条Φ（焊条强度级别与试板等强度）
2、 设备
焊机（直流焊机）
1台
气割设备
Cr
lr L
100%
∑l 根部裂纹长度之和（mm） 2、 认识冷裂纹产生的三个条件。
因此，这里主要介绍r这中裂纹的产生情况。
断面裂纹率： 在三种冷裂纹中，延迟裂纹的危害性最大，最具有普遍性。
式中Cr—根部裂纹率（%）
随如着：P球cm墨的铸减铁在少补，焊试D时R，更验不为采细焊取化措。缝施而上产生切白口下开裂4的～现象6块试片，检查5个断面上的裂纹
③结构自身拘束条件所造成的应力
拘束应力的大小决定于受拘束的程度，用拘束度R来表示。
R的定义：单位长度焊缝，在根部间隙产生单位长度的弹性位移所需要
的力。
R E
L
平板对接： 式中E—母材金属的弹性模量
L—拘束距离
δ—板厚
由上式知：改变拘束距离L和板厚δ可以调节拘束度R的大小。当R值达 到一定值时就产生裂纹，这是的R值称为临界拘束度Rcr。
1、 冷裂纹的斜y形坡口试验法
此法主要评定碳钢和低合金钢焊接热影响区对冷裂纹的敏感性。
具体实验方法是：
首先用被焊材料加工成如图所式的试样，坡口才用机械切削加工。 然后把两端各60mm范围内先用焊缝固定，焊接时要注意防止角 变形和未焊透。固定焊缝为双面焊接，要保证填满。
试验焊缝采用手弧焊或自动送进焊条电弧焊，但要注意焊接时引 弧、熄弧方式并应离开拘束焊缝2～3mm，如图2所式。试验焊 缝可在各种不同温度下施焊，焊后静止24h再检测和解刨。焊接 工艺参数为：焊条直径4mm，焊接电流170±10A，电弧电压 24±2V，焊接速度150±10mm/min。检测裂纹可用肉眼和放 大镜来观察焊接接头的表面和断面上是否存在裂纹，并用下述方 法分别计算出表面裂纹率，试样上裂纹长度计算的示意图见图2。
斜y型坡口焊接裂纹试验
斜y型坡口焊接裂纹试验一、引言斜y型坡口焊接是一种常见的焊接方法，广泛应用于各个领域的结构连接。
然而，在实际应用中，由于焊接过程中的应力集中和热应力等因素的影响，往往会导致焊接接头产生裂纹，从而降低了焊接接头的强度和可靠性。
为了研究斜y型坡口焊接裂纹的产生机制和控制方法，进行了本次试验。
二、试验目的本次试验的目的是通过斜y型坡口焊接裂纹试验，研究焊接接头的破坏特点和裂纹的扩展规律，为提高焊接接头的质量和可靠性提供科学依据。
三、试验过程1. 材料准备：选取合适的焊接材料和焊接工艺参数，确保试验的可靠性和可重复性。
2. 制备试样：根据标准要求，制备带有斜y型坡口的试样。
3. 焊接工艺：根据焊接材料的要求，采用合适的焊接工艺进行焊接。
4. 试验加载：采用恒定载荷加载试样，记录载荷和试样的位移变化。
5. 试验记录：记录试验过程中的裂纹扩展情况，包括裂纹的长度、形态和扩展速度等。
6. 试验结束：当试样达到破坏条件或者完成试验要求时，结束试验。
四、结果分析根据试验结果，我们得到了以下结论：1. 斜y型坡口焊接接头在受力条件下容易产生裂纹，且裂纹往往从焊接接头的尖端开始扩展。
2. 裂纹扩展速度与斜y型坡口的尺寸和焊接工艺参数密切相关，增大焊接接头的角度和焊接电流可以减缓裂纹的扩展速度。
3. 焊接接头的质量和可靠性与焊接工艺参数和材料的选择密切相关，合理选择焊接工艺和材料可以有效控制裂纹的产生和扩展。
五、工程实际意义斜y型坡口焊接裂纹试验的研究对于提高焊接接头的质量和可靠性具有重要意义，特别是在航空航天、核工程等领域的结构连接中更为重要。
通过研究裂纹的产生机制和控制方法，可以指导焊接工程师在设计和制造焊接接头时注意裂纹的控制，提高焊接接头的质量和可靠性，避免事故的发生。
六、总结通过斜y型坡口焊接裂纹试验，我们深入研究了焊接接头的破坏特点和裂纹的扩展规律，得出了一些有益的结论。
这些结论对于提高焊接接头的质量和可靠性具有重要意义，并为工程实际提供了科学依据。
斜y型坡口焊接裂纹试验方法
斜y型坡口焊接裂纹试验方法焊接，听起来就像是一个铁匠铺里叮叮当当的热闹场景，其实它是一门技术活，门道可是多得很。
而当我们提到“斜Y型坡口焊接裂纹试验方法”时，可能很多朋友都皱起了眉头，觉得这又是个高深莫测的术语。
其实，别紧张，我们就把它当成一场轻松愉快的聊天，把复杂的东西简单化，像泡茶一样，慢慢来，慢慢品。
1. 什么是斜Y型坡口？1.1 先说说“坡口”这个概念。
坡口就像是两块材料之间的接头，焊接的时候，它的形状可大有讲究。
想象一下，你在拼拼图，缺口对了，拼得就顺。
斜Y型坡口就是一种特殊的形状，像个Y字形，斜着的角度让焊接更稳当。
这么设计，不仅美观，而且能增强焊接的强度，真是一举两得。
1.2 说到裂纹，嘿，这可是焊接里的“老大难”问题。
就像是生活中的小摩擦，处理不好就会出大问题。
裂纹一旦出现，不仅影响外观，更严重的是可能危害到整个结构的安全性。
为了预防和查找这些裂纹，我们得进行一系列试验，就像是医生给病人做体检一样。
2. 裂纹试验的方法2.1 那么，裂纹试验到底是怎么个过程呢？首先，我们得准备好测试样品，就像厨师要备齐食材一样。
把斜Y型坡口焊接的样品制作好，接下来就是焊接啦！这个过程可不能马虎，焊接的温度、速度、角度都得掌握得当，简直是“千锤百炼”。
焊完后，让它冷却，千万不要急于求成，慢工出细活嘛。
2.2 然后，就到了检验的环节。
我们会使用一些无损检测的方法，比如超声波检测或射线检测。
这就像是给焊接的“身子”做个X光检查，看看里面有没有隐藏的裂纹。
遇到问题时，可别慌，得一针见血地找出症结所在，搞清楚是焊接时的温度不够，还是材料本身的缺陷。
真是个“细致活”，可不能掉以轻心。
3. 试验的意义3.1 那试验这些裂纹有什么用呢？简单说，这可是关乎安全的大事！试想一下，如果我们把不合格的焊接材料用在大桥、建筑上，后果可想而知。
为了让我们的生活更加安全，试验就是为这份安全把关。
俗话说，“预防胜于治疗”，提前做好这些检测，才能避免未来的麻烦。
斜Y型坡口实验
斜Y型坡口实验一、实验内容1、实验理论方面通过斜Y型坡口裂纹实验，解决合金钢中不同的碳当量开裂倾向不同，合金钢中不同的含碳当量开裂倾向不同，钢结构中不同的拘束度、不同的钢板厚度裂纹倾向不同。
2、实验教学方面焊接斜Y型坡口试样，解剖实验焊缝，检查表面裂纹率、断面裂纹率、根部裂纹率，通过调整预热温度、采用不同的焊条减小裂纹率，提高对合金钢搞焊接性实验的意义。
二、实验目的及要求1、实验目的斜Y型坡口实验是检测被焊材料冷裂纹实验的方法，通过实验掌握斜Y型坡口实验的方法和步骤，对实验中出现的各种问题要正确的解决，懂得焊缝在应力集中、拘束状态下以及粗晶区脆化造成焊缝的开裂，掌握预热缓冷可防止冷裂纹。
2、要求要求同学在实验前了解实验板材的成分和力学性能。
焊接中会出现的问题，如何通过调整焊接工艺和工艺参数，解决出现的问题。
懂得坡口质量好与坏对实验结果的影响。
三、实验条件及要求（一）实验设备1、焊接设备和焊条烘干箱焊机牌号：BX—315；焊条烘干箱：ZYH—102、预热设备氧气体、减压阀、乙炔体、减压阀、H01—20焊炬一套、1000℃温度计等。
3、解剖设备无齿剧、线切割机、手工锯。
（二）焊接试板牌号、尺寸1、焊接试板牌号45钢或40Cr钢（也可根据实际情况确定）；2、尺寸200×75×20（mm），经过机械加工保证零件尺寸，按照图示开坡口。
板厚可根据实际情况确定。
（三）焊接材料数据及工艺参数焊条型号：E6303（根据试板钢号确定）；焊条直径：4 mm、焊接电流/I：170±10/ A、电弧电压/U：24±2/v、焊接速度/υ：150±10mm/min。
（四）要求试板坡口基本准确；焊条表面不得有脱落并经烘干使用；焊接中不得在试板上乱起弧；焊接要带防护面罩、穿绝缘鞋和隔热衣服；焊接试板的学生必须经过培训。
四、实验设计及实施的指导（一）焊前准备1、焊接前清理试件表面油污和铁锈。
金属材料焊接课程实验指南(2021整理)
一、实验目的
1、了解不同焊接方法和参数对不锈钢焊接性能的妨碍；
2、了解焊接过程对不同化学成分A不锈钢晶间腐蚀妨碍。
二、实验装置及实验材料
C法电解浸蚀装置1套
金相显微镜1台
吹风机1个
10%草酸〔C2H2O4·2H2〕水溶液1000mL
1Cr18Ni9Ti〔或1Cr18Ni9〕钢手弧焊或TIG焊试片 6对
(7)取出试样用水冲洗净，用酒精或丙酮擦净检验外表，吹干。
2、看看与评定
(1)用金相显微镜看看试样浸蚀外表，放大倍数为150-500倍。
(2)焊接试样的浸蚀组织分为三级：
一级近缝区及母材晶界清晰，无腐蚀沟，晶粒间呈台阶状，焊缝金属铁素体被显现，如图6〔a〕。
二级近缝区或母材晶界有不连续腐蚀沟，晶界局部变宽，或焊缝金属铁素体被腐蚀，如图6〔b〕。
三级近缝区或母材晶界有连续腐蚀沟，个不晶粒的晶界被腐蚀沟完全包围，或焊缝金属铁素体严峻腐蚀。
具体评定标准见图7。
五、实验结果的整理与分析
1、依据金相看看画出焊接接头显微组织示意图。
2、分析焊接接头各区域显微组织特征。
3、焊接接头试样产生晶间腐蚀的部位、宽度、组织特征及评定。
4、分析该焊接接头试样产生晶间腐蚀的缘故。
-法铜屑、硫酸铜和硫酸沸腾试验。该试验方法是将规定尺寸的试样放在加有铜屑的硫酸铜和硫酸的水溶液中沸腾24小时，然后弯曲曲折折成90度，用10倍放大镜看看，以不出现横向裂纹为合格，或在金相显微镜下规察，如发觉晶间有明显的腐蚀痕迹，即为有晶间腐蚀倾向。
3、X法硝酸沸腾试验。该试验方法是将试片放在65%沸腾硝酸中，每周期沸腾48小时，试验三个周期。每周期试验后取出试样，刷洗洁净、枯燥、称重。然后按下式计算腐蚀速度，以其中最大者为准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
斜Y型坡口焊接裂纹实验
实验指导书
一、实验目的
1、通过实验，使学生了解评价金属材料可焊性的常用实验方法。
2、认识冷裂纹产生的三个条件。
3、了解焊接冷裂纹断口的典型形貌。
二、实验设备及材料
1、材料
试板：Q235 6块
焊条：E4303、E5015 Φ4.0
2、设备
直流焊机1台
砂轮切片机1台
角向磨光机1台
放大镜、秒表、手锤等各1个
腐蚀液若干
三、实验原理
本实验方法产生的裂纹多出现于焊根尖角处的热影响区。
当焊缝金属的抗裂性不好时，裂纹可能扩展到焊缝金属，甚至贯穿焊缝表面。
裂纹可能在焊后立即出现，也可能在焊后数分钟乃至数小时才出现。
因此本实验方法主要适合于钢材焊接接头冷裂纹实验，也可做热裂纹实验，还可做母才和焊条组合的裂纹实验。
四、实验步骤
（一）试件制备
1、 将一定厚度的试样钢板按图1尺寸下料，并按图要求加工坡口。
2、 组对试件焊接拘束焊缝，组对好试件，按图上尺寸留好间隙，并用石笔划好分界线。
3、 焊满固定焊缝，均用E4303焊条，从中间向两边焊，几层不限，焊满为止。
但要注意要焊透，不能存在夹渣、未焊透以及角变形。
（二）焊接实验焊缝
1、 调整焊接规范：E5015 Φ4.0焊条，电流170±10A ，电压24±1V ，焊速150±10mm/min ，并先在废钢板上试焊以便掌握焊速。
2、 焊接试验焊道，分别用烘干好的焊条，以规定焊速施焊一道。
3、 试件焊后，在室温放置48H 后，检查裂缝情况。
A —A
B —B
图1试件的形状和尺寸加工示意图
（三）试验结果分析
1、采用肉眼或其它适当方法来检查焊接接头的表面和断面是否有裂纹，并分别计算出表面裂纹率和断面裂纹率；
2、裂纹的长度或高度按图2
进行检测，裂纹长度为曲线按直线长度检测，
裂纹重迭时不必分别计算；
3、公式计算表面裂纹率
C
f
L
L
f
=∑⨯100%
式中：Cf —表面裂纹率，%；
∑Lf—表面裂纹长度之和，mm；
L —试验焊缝长度，mm。
4、将试件采用适当的方法着色后拉断或弯断，然后按图b检测根部裂纹，并按下述公式计算出根部裂纹率
C
r
L
L
r
=∑⨯100%
式中：Cr —根部裂纹率，%；
∑Lr —根部裂纹长度之和，mm；
L —试验焊缝长度，mm。
5、对试件的五个横断面进行断面裂纹检查，按图c的要求测出裂纹的高度，用下式对这五个横断面分别计算其裂纹率，然后求出其平均值来。
C
s
H
H
c
=⨯100%
式中：Cs —断面裂纹率，%；
H —试样焊缝的最小厚度，mm；
Hc —断面裂纹的高度，mm。
6、断面裂纹还可以采用下述方法进行计算，即将试验焊缝采用适当办法着色，然后把断面裂纹率用破断面的裂纹面积与全断面面积之比以百分率计算表示。
a 表面裂纹
b 根部裂纹
c 断面裂纹
图 2 裂纹的长度或高度检测示意图
五、实验报告要求
1、写出实验目的、实验装置，简述实验原理。
2、画出斜Y坡口焊接裂纹实验试件的坡口。
3、叙述斜Y型焊接裂纹试验的实验过程。
4、讨论分析斜Y型焊接裂纹试验数据在实际生产中如何应用？
六、实验注意事项
1．拘束焊缝采用双面焊接，首先从背面焊第一层，然后再焊正面一侧的第一层，注意不要产生角度变形和未焊透，以下各层交替焊接，直至焊完。
焊接试验部位用比2mm略大的塞片插入以保证试件间隙；
2．焊条焊前要严格进行烘干；
3．试验一般在室温进行，也可在各种预热处理条件下进行试验；
4．手工焊接试验焊缝时，须在坡口外引弧，收弧也须离开坡口。
