室内供暖系统低温热水地板辐射供暖系统安装检验批质量验收记录
C22-5-4室内低温水地板辐射采暖系统安装检验批质量验收记录
室内低温热水地板辐射采暖系统安装检验批质量验收记录
分项工程名称
□□□□□□□□□
验收部位
施工单位 执行标准 名
称及编号 分包单位
主控项目
1 加热盘管埋地
项目经理 专业工长
分包项目经理
施工班组长
规范规定
施工单位检查评定记录
1234 5
6 78
9 10
8.5.1条
2 加热盘管隐蔽水压试验
8.5.2条
3 加热盘管弯曲半径
8.5.3条
一般项目
规范规定
1
分、集水器型号、规格、公称压 力及安装
8.5.4条
施工单位检查评定记录
1234 5
6 78
9 10
2 加热盘管管径、间距长度
8.5.5条
3
防潮层、防水层、隔热层及伸缩 缝
8.5.6条
4 填充层强度
8.5.7条
施工单位检查评定结果
项目专业质量检查员：
监理（建设）单位验收结论 监理工程师(建设单位项目技术负责人):
验收记录 □□□□□□□□□
监理（建设）单位 验收记录
年 月 日
年月日
室内采暖金属辐射板及低温热水地板辐射采暖系统安装检验批质量验收记录
室内采暖金属辐射板及低温热水地板辐射采暖系统安装
检验批质量验收记录
检验批质量验收记录应包括以下内容：
1.项目概况：记录安装地点、面积、安装时间等基本信息。
2.安装单位：记录安装单位名称和资质信息。
3.监理单位：记录监理单位名称和资质信息。
4.检验人员：记录检验人员姓名、职务和资质信息。
5.检验仪器：记录使用的检验仪器名称、型号和准确度等信息。
6.检验依据：记录本次检验的依据文件和标准。
7.验收项目：根据安装规范和标准，列举出需要验收的项目，包括金
属辐射板和低温热水地板辐射采暖系统的安装质量要求。
8.检验方法：根据检验依据和项目要求，列举出本次检验采用的方法
和步骤。
9.检验结果：按照项目要求，对每个验收项目进行检查，并记录检验
结果。
如：合格、不合格等。
10.不合格项处理：对于不合格的项目，应列出具体不合格原因，并
提出整改要求和意见。
11.检验结论：根据检验结果，给出本次检验的结论，判断是否达到
验收要求。
12.签字意见：该记录由监理单位、安装单位、业主或代表共同签字，表示对检验结果的认可。
通过以上步骤的记录和整理，可以对室内采暖金属辐射板及低温热水地板辐射采暖系统的安装质量进行有效的评估和监控，确保系统按照要求安装并达到预期效果。
7.1.2.14、室内供暖系统低温热水地板辐射供暖系统安装检验批质量验收记录
室内供暖系统低温热水地板辐射供暖系统安装检验批质量验收记
录
256
单位（子单位）
工程名称
分部（子分部）
工程名称
建筑给水排水及供暖(室内供暖系统)分项工程名称低温热水地板辐射供
暖系统安装施工单位
项目负责人检验批容量
分包单位分包单位项目
负责人
检验批部位
7.1.2.14、室内供暖系统低温热水地板辐射供暖系统安装检验
施工依据
供暖工程施工方案
验收依据
《建筑给水排水及采暖工程质量 验收规范》GB50242-2002验收项目
设计要求及 规范规定最小/实际 抽样数量
检查记录
检查结果
主
控
项 目
1加热盘管埋地第8.5.1条/
2加热盘管水压试验第8.5.2条/
3加热盘管弯曲的曲率半径
第8.5.3条/
一 般 项 目1分、集水器规格及安装设计要求/
4填充层混凝土强度
设计要求
2加热盘管安装第8.5.5条/
3
防潮层、防水层、隔热层
、伸缩缝
设计要求/
/
施工单位 检查结果
专业工长：
项目专业质量检查员：
年 月 日
监理单位 验收结论
专业监理工程师：
年 月 日。

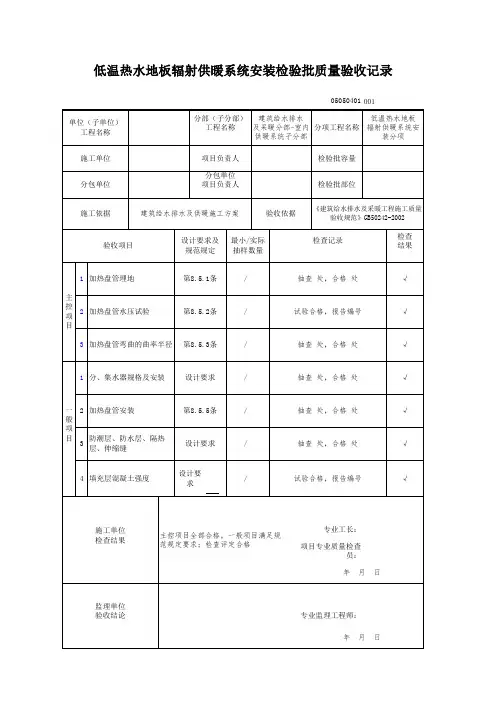

低温热水地板辐射供暖系统安装检验批质量验收记录
