3印前讲义-2 印前图文信息处理 印刷工程导论 教学课件
可容纳同大网 3
点的个数
2
1
1 2
1
1 4
1
1
1 4
1
1 2
2
1
B. 密度计法：用密度计测出较大网点区域的密度， 再换算成网点百分比或成数。
光源
光敏元件 D
Dr 、Dg、Db
测灰密度
测彩色密度
为什么用 红、绿、 蓝这三种 滤色片？
• 网线角度：相邻网点的连线与水平线的夹角。 常用的网线角度 0°( 90 °), 15 °( 105 °)
4. 连续调原稿的加网复制原理 对于线划稿和文字稿
为什么？
Why？
为什么？
Why？
对于单色连续调稿 凹版：暗部凹陷深，墨层厚 亮部……浅………薄 凹陷深度连续变化可以体现浓淡层次
凸版和平版：墨层厚度不能变化，如何体现连续调？
凸版和平版通过改变着墨面积率来体现原稿是深 浅浓淡的不同层次。
凸版和平版通过改变着墨面积率来体现原稿是深 浅浓淡的不同层次。
衡量：“成”或 %，表示某一网点在单位面积里所占 面积的多少 注意! 网点有阴阳之分 阳像底片 看黑点 阴像底片 看透明点
决定网点大小的因素： a. 加网线数 b. 原稿浓淡
识别网点成数的方法： 目测法 密度计法
A. 目测法：观察相邻两个网点之间的间距大小
成数 1 2 3 4 5 6 7 8 9
相邻二网点间
3. 关于阶调层次的基本术语 • 连续调：从高光到暗调有浓淡层次连续变 化 • 亮调：亮度较大的阶调范围（相当于十级 梯尺的1~3成网点）
• 暗调：亮度较小的调之间的阶调 范围（4~6成网点）
• 高光：原稿的光亮部位（1~3成网点）
• 光辉点：原稿最亮的一点（绝网）
印刷概论教学第3章印前图文信息处理
第二章 印刷基础
——第三节 印前图像信息处理
第三节 印前图像信息处理
图像信息处理：对连续调图像原稿进行颜色分解和缩放处 理，使连续调原稿变为网目半色调图像，使原稿变为可光 学照相制版的底片等一系列的处理过程。
1 连续调图像阶调复制的原理
彩色图像复制关键的三要素：阶调层次的再现，颜色的 还原，清晰度的保证
分色阴图
滤色片
分色阳图
碳素纸
白线网屏
印版
优点：修正机会多，置办效果易于控制 缺点：操作复杂，消耗感光片多，拷贝次数多使清晰度受损
二、电分机分色
电分机，又称电子分色扫描机，是应用光电扫描技术和电 子计算机技术，将彩色原稿直接制成符合要求加网分色的 现代制版设备。用电子计算机对图像进行色彩校正、层次 校正等修正，获得分色底片。
般来说，两种网点的角度差在30度和60度的时候，整体的干涉 条纹还比较美观；其次为45度的网点角度差；当两种网点的角 度差为15度和75度的时候，干涉条纹就有损图像美观了。
3．网点线数 单位长度内，所容纳的相邻网点中心连线的数目叫做网
点线数。单位：LPI（line per inch）， Line/cm。 加网线数高：图像细微层次表达越精细 …………低：……………………较粗糙
关于阶调层次的基本术语
• 连续调：从高光到暗调 有浓淡层次连续变化
• 亮调：亮度较大的阶调 范围（相当于十级梯尺的 1~3成网点） • 暗调：亮度较小的阶调 范围（7~9成网点） • 中间调：亮度介于亮调 和暗调之间的阶调范围 （4~6成网点） • 高光：原稿的光亮部位 （1成网点）
• 光辉点：原稿最亮的一 点（绝网）
工作站上软 件修正处理
色彩校正
彩色图像原稿，在印刷复制过程中，会产生各种颜色 误差。例如，油墨应完全反射本色光，吸收补色光， 达到100％的呈色效率。但实际上一般黄油墨的呈色 效率为91％左右，品红墨、青油墨的呈色效率约为 60～70％，此外，滤色片、感光胶片、纸张等都会 引起色偏，因此，在彩色图像的处理过程中，必须进 行色彩校正。
——第三节 印前图像信息处理
第三节 印前图像信息处理
图像信息处理：对连续调图像原稿进行颜色分解和缩放处 理，使连续调原稿变为网目半色调图像，使原稿变为可光 学照相制版的底片等一系列的处理过程。
1 连续调图像阶调复制的原理
彩色图像复制关键的三要素：阶调层次的再现，颜色的 还原，清晰度的保证
分色阴图
滤色片
分色阳图
碳素纸
白线网屏
印版
优点：修正机会多，置办效果易于控制 缺点：操作复杂，消耗感光片多，拷贝次数多使清晰度受损
二、电分机分色
电分机，又称电子分色扫描机，是应用光电扫描技术和电 子计算机技术，将彩色原稿直接制成符合要求加网分色的 现代制版设备。用电子计算机对图像进行色彩校正、层次 校正等修正，获得分色底片。
般来说，两种网点的角度差在30度和60度的时候，整体的干涉 条纹还比较美观；其次为45度的网点角度差；当两种网点的角 度差为15度和75度的时候，干涉条纹就有损图像美观了。
3．网点线数 单位长度内，所容纳的相邻网点中心连线的数目叫做网
点线数。单位：LPI（line per inch）， Line/cm。 加网线数高：图像细微层次表达越精细 …………低：……………………较粗糙
关于阶调层次的基本术语
• 连续调：从高光到暗调 有浓淡层次连续变化
• 亮调：亮度较大的阶调 范围（相当于十级梯尺的 1~3成网点） • 暗调：亮度较小的阶调 范围（7~9成网点） • 中间调：亮度介于亮调 和暗调之间的阶调范围 （4~6成网点） • 高光：原稿的光亮部位 （1成网点）
• 光辉点：原稿最亮的一 点（绝网）
工作站上软 件修正处理
色彩校正
彩色图像原稿，在印刷复制过程中，会产生各种颜色 误差。例如，油墨应完全反射本色光，吸收补色光， 达到100％的呈色效率。但实际上一般黄油墨的呈色 效率为91％左右，品红墨、青油墨的呈色效率约为 60～70％，此外，滤色片、感光胶片、纸张等都会 引起色偏，因此，在彩色图像的处理过程中，必须进 行色彩校正。
印前图文信息处理概论
第四节 彩色图文的印刷再现概述
颜色分解是使原稿组合的色彩进行分解，分别制成
色料三原色印版。
青分色阳片
品红分色阳片
原稿
黄分色阳片
第四节 彩色图文的印刷再现概述
⊙
颜色合成即对分解后的色料三原色版，用三原
色油墨涂到对应颜色的印版上，再在纸张逐次叠合
再现原稿色彩
印刷品
第四节 彩色图文的印刷再现概述
四色、专色和高保真彩色复制
现代复制工艺流程
照排机 晒版机 打样机 样 张
文 字 图 形 图 像
输 入
工 作 站
RIP
印刷机
印刷品
直接制版 直接印刷
印刷机 印刷品 样张
印刷品
扫描仪 电分机 数码相机 视频捕捉卡
打印机
第一节 印前图文信息处理概述
印前图文信息处理的含义
印前处理是指为印刷过程的实施,在印
刷开始之前,对原始图文信息进行处理,生 成用于印刷的成像信息或由此成像信息之 作出印版实体的过程。
印前图文信息处理的内容与范畴
⊙ 印前处理主要承担了两类信息处理工作 ⊙ 图像处理所包含的内容
第一节 印前图文信息处理概述
第一类是按照印刷产品的样式和规格要求，进
行信息的各种转换和处理，主要包括：
文字输入和排版等处理； 图形绘制、生成和处理； 图像的采集、编辑/创意性变换； 图像品质增强校正、分色转换等处理； 文字、图形、图像的页面组合处理； 多个页面的印刷版面组合处理。
第一节 印前图文信息处理概述
1950年,美国Kodak/PDI公司:电子分色机 1952年,德国HELL公司:电子凸版雕刻机 1962年,德国HELL公司:电子凹版雕刻机 1978年,英Crosfield Electronics:电子整页拼版系统 1985年,美国Adobe/Aldus/Apple公司:桌面出版系统(DTP System) 1991年,德国Heidelberg公司:带直接制版的DI印刷机 1994-1995年,投入实用的挤时间直接制版和数字印刷系统 1995年以后,计算机直接制作胶印版、柔性版、凹版的系 统、数字印刷机、色彩管理、数字化工作流程等技术在印 前系统和印刷中全面使用。

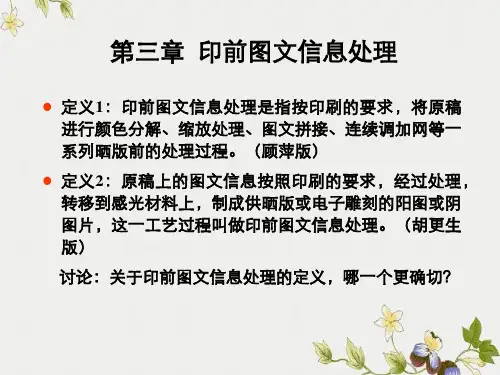

第三章印前图文信息处理
调幅与调频加网的比较
调频加网过程
调频加网的特点
1、网点精细 2、套印无撞网 3、对印刷条件要求高
调幅与调频加网的区别
调幅加网 网点间距相同且固定；依靠网
点的大小来表现颜色的深浅。
调频加网 网点大小相同，随机分布；依靠
网点的疏密来表现颜色的深浅。
（二）颜色还原
彩色印刷是一个图像复制的过程，也就是图像信息传 递和转移的过程。图像的信息归根到底就是组成图像 的颜色信息，因此图像的复制也就是颜色的复制。
彩 图
图形
二值图像
灰 图度
二、彩色连续调图像复制
彩色连续调图像复制的三要素：阶调层次的 再现、颜色的还原以及清晰度的保证。
➢ 层次是指图像从最亮到最暗的一系列的密度等级。 ➢ 颜色是指图像中五彩缤纷的彩色色调。 ➢ 清晰度是指图像细节的清晰程度。
（一）阶调层次的再现
连续调图像的明暗层次（阶调），在印刷品上可以通过两种方 法来表现。一种是利用墨层厚度的变化，如凹版印刷；一种是利用 网点覆盖率，如凸版印刷、平版印刷、孔版印刷等。
2、网点的作用
1）在印刷效果上担负着色相、明度和饱和度的任务； 2）是图像传递的基本元素； 3）在颜色合成中是图像颜色、层次和轮廓的组织者。
由于印版上只有黑白之分，为了 把原稿上图像的明暗层次再现出来， 必须制作出加网的阳图或阴图底片， 将图像分割成许多不连续的点子，再 转晒到印版上，而后用来印刷。
第一节 文字信息处理
印前文字信息处理：是指依照用户提供的 文字稿及对印品的要求，确定合适的字体、 字号、行距、字距、版式要求等，利用文 字信息处理设备对文字稿进行版面设计和 排版。
一、文字字体
1、汉字字体
2、外文字体
印刷概论教学第3章印前图文信息处理
印刷品
单色连续调原稿的调幅加网复制原理
由等距网点大小的变化表现 连续调原稿密度的连续变化
❖关于网点的基本概念 网点定义：网目调图像印品中表现图像阶调与颜色的最
小单元，它起着组织颜色和阶调的作用，在印刷过程中，网 点是直接传递彩色油墨的最小单元。
原稿
原稿亮部 底片上 网点小，周围空白面积大，显得亮 ……暗部 …... ……….大…………………小………暗
基架 原稿架
❖直接加网工艺法：分色加网可同时在摄影中完 成，即在摄影光路中既加滤片又加网目屏，这种 分色、加网同时进行的方法被称为直接加网工艺 法。
❖间接加网工艺法：在摄影过程中完成色分解， 获得连续调分色底片，在拷贝的过程中完成加网， 分步完成色分解和加网的工艺方法被称之为间接 加网。
第二章 印刷基础
——第三节 印前图像信息处理
第三节 印前图像信息处理
图像信息处理：对连续调图像原稿进行颜色分解和缩放处 理，使连续调原稿变为网目半色调图像，使原稿变为可光 学照相制版的底片等一系列的处理过程。
1 连续调图像阶调复制的原理
彩色图像复制关键的三要素：阶调层次的再现，颜色的 还原，清晰度的保证
般来说，两种网点的角度差在30度和60度的时候，整体的干涉 条纹还比较美观；其次为45度的网点角度差；当两种网点的角 度差为15度和75度的时候，干涉条纹就有损图像美观了。
3．网点线数 单位长度内，所容纳的相邻网点中心连线的数目叫做网
点线数。单位：LPI（line per inch）， Line/cm。 加网线数高：图像细微层次表达越精细 …………低：……………………较粗糙
调幅网点在空间的分布是有规律的，而且单位面积内网点的数量不变，原 稿上图像的明暗层次，依靠每个网点面积的变化，在印刷品上得到再现。对 应于原稿墨色深的部位印刷。印品上网点面积大，接受的油墨最多；对应于 原稿墨色浅的部位，印刷品上网点面积小，接受的油墨量少，这样便通过网 点的大小反映了图像的深浅。
印刷工艺--印前图文信息处理
2.图形信息输入
软件直接绘制或者数字化仪等硬件设备
3.图像信息输入
扫描仪输入；数字照相机输入
印刷工艺设计
图文信息的输入
数字化仪是将图像（胶片或像片）和图形（包括各种地图） 的连续模拟量转换为离散的数字量的装置，是在专业应用 领域中一种用途非常广泛的图形输入设备，是由电磁感应 板、游标和相应的电子电路组成。分为跟踪数字化仪和扫 描数字化仪两种。
印刷工艺设计
文字信息的输入
原稿的输入分为2种形式 1.模拟文字原稿
模拟原稿主要是指手写稿、打印稿印刷稿等非数字式载体 的文字信息
文字的计算机输入方式 a 键盘输入---使用最广泛的输入方式 b 字形识别输入—对部分有设备输出、格式规范的、标
准体的文字原稿采用。如打印文字稿、印刷文字稿等
c d
图文信息的扫描
图像原稿的扫描
图像原稿是原稿中最重要的一种，主要应该注意图像 的清晰度、层次、阶调、色彩的准确度、图像的准确 度等 主要有: 1.单色图像的扫描 2.彩色图像的扫描 3.网点图像扫描
图文信息输入设备
文字输入设备 1.键盘
键盘分为4个区—打字键区、光标控制键区、功能键区、数字 键区。
2.鼠标和轨迹球
图文信息输入设备
图形输入设备 1.光笔
光笔分为无压感光笔和压感光笔
2.数字化仪
图像输入设备
1.
扫描仪
滚筒式扫描仪（扫描输入质量相当高的专业印刷级扫描设备）；了解滚筒式扫 描仪的结构及工作原理 滚筒式扫描仪是目前最精密的扫描仪器，它一直是高精密度彩色印刷的最佳选 择 。它也叫做 “电子分色机”，它的工作过程，是将正片或原稿用分色机扫 描存 入电脑，因为 “分色”后的图档是以C、M、Y、K或R、G、B的形式记录 正片或原 稿的色彩信息，这个过程就被叫成 “分色”或 “电分”（电子分 色）。而实际 上，“电分”就是我们所说的用滚筒式扫描仪扫描。 滚筒式扫描仪与平台式扫描仪的主要区别，是它采用PMT（光电倍增管）光电 传 感技术，而不是CCD，能够捕获到正片和原稿的最细微的色彩。一台4000 dpi分 辨率的滚筒式扫描仪，按常规的150线印刷要求，可以把一张4×5的正 片放大13 倍（4000÷300=13倍）。现在的滚筒式扫描仪可以毫无问题地与苹 果机或PC机相 连接，扫描得到的数字图像可用Photoshop等软件作需要的修改 和色彩调整。
印前图文处理概论(上)：工艺流程
两点间距离AB 线数lpc
A 观察距离D(mm)
B 观察距离D(mm)
分辨率决定了能够分辨图像层次与细节的程度
《印前图文处理》
《印前图文处理》
细微层次强调
印刷图象锐化与平滑的特点 ① 先平滑，后锐化 ② 基于主色调分级实施 ③ 平衡控制，控制参数复杂
实现方法 硬件+软件
注意问题 ① 色通道的应用 ② 倍率的分级 ③ 与颗粒的关系
L=100 L=90 L=80 L=70 L=60 L=50 L=40 L=30 L=20 L=10 L=0
0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
亮调
中间调
暗调
《印前图文处理》
分辨率和清晰度
分辨率是指分辩物体细节的能力。包括感光材料的分辨率和人眼的 分辨率，其中：人眼的分辨率与观察距离有关。
小版
RIP
拼大版
RIP
16 1 4 13 9 8 5 12
照排机
16 1 4 13 9 8 5 12
照排机/CTP
拼大版功能
各种装订方式： 无线胶钉、骑马钉、平 订、 其他
《印前图文处理》
智慧型页码管理
《印前图文处理》
自动生成各种作业标记
各种角线、色标、导表、标记、 文字说明
预览真正的CMYK影像
《印前图文处理》
各种拼版方式：
• 跨页 • 空白页 • 重复页 • 影像微调
《印前图文处理》
节省材料
《印前图文处理》
流程软件的特点
各种业务
输入
处理
《印前图文处理》
输出
印刷
磁盘 光盘 照片
平面扫描机 各 种 媒 体
第五章印前图文信息处理
拼版与合开
拼版与合开
拼版与合开
综合实例——包装设计
综合实例——包装设计
要求设计一款灯体外包装，不包括灯罩（因为灯罩用膜袋 封包，原则上不另设计外包装），并要完稿输出印刷，已知 产品尺寸如图
综合实例——包装设计
创作思路 1 ．产品定位 “金牡丹”陶艺台灯是一款照明兼装饰两用的陶瓷台灯，其风格古朴
一、点阵字体 二、轮廓字体 三、格式
第三节 图文信息的特点及格式
二、图像信息的特点及格式
一、图像信息的特点 位图图像
二、位图图像的特点 三、图像文件的格式
PSD PDD EPS TIFF
第三节 图文信息的特点及格式
三、图形信息的特点及格式
一、图形信息的特点 矢量图形 矢量图形的特点 矢量图形文件的格式
综合实例——包装设计
印刷扣刀和出血位的设置
【造型工具】以增加节点方式调例——包装设计
出血设置 单击工具箱中的 【交互式轮廓图工具】，从完整的扣刀位中间向外拖动， 在属性栏设置轮廓图步数为 1 、轮廓图偏移为 3.0mm
综合实例——包装设计
绘制折角虚线
印刷工艺
目录
第一章 印刷技术发展简史 第二章 印刷基础综论 第三章 印前图文复制基础 第四章 印前图文信息输入 第五章 印前图文信息处理 第六章 印前图文信息输出 第七章 制版 第八章 印刷 第九章 印后加工 第十章 附录
第一节图文信息处理设备及其校正
一、在印前处理领域常用的计算机 一、PC个人电脑 二、Macintosh机
第二节 图文信息处理
一、图形及其处理 二、图像及其处理
一、图像的修饰 二、图像色彩的调整 三、图像的创意和再加工 四、特效文字的制作
第二节 图文信息处理
2024版印刷概论印前图文信息处理下载
印刷的定义与发展印刷的定义01印刷的起源02印刷的发展03按印版类型分类按承印物分类按印刷色彩分类按印刷方式分类印刷工艺的分类印刷行业现状及趋势现状趋势印前技术的概念与重要性印前技术的定义印前技术的重要性印前技术的历史与发展传统印前技术数字化印前技术智能化印前技术印前技术的核心任务图文信息处理01版面设计02制作印版03图文信息输入与处理扫描输入通过扫描仪将纸质文档或照片转换为数字图像，为后续处理提供基础。
OCR识别利用OCR（光学字符识别）技术，将扫描得到的图像中的文字转换为可编辑的文本格式。
图像处理对图像进行裁剪、旋转、缩放、去噪、增强等操作，以改善图像质量。
1 2 3色彩空间转换色彩校正色彩匹配色彩管理与校正图像分辨率与清晰度优化分辨率调整清晰度优化压缩与优化下载技术的概念与原理下载技术的定义下载技术的工作原理素材获取印前设计人员可通过下载技术从互联网或企业内部服务器获取所需的图像、文字等素材，为后续的排版、编辑等工序提供基础。
软件更新印前处理软件通常需要定期更新以修复漏洞、增加新功能。
通过下载技术，用户可以快速获取并安装软件更新。
远程协作在印前图文信息处理过程中，不同部门或人员之间需要进行远程协作。
下载技术可实现文件、数据的快速共享和传输，提高工作效率。
下载技术在印前领域的应用便捷性用户可随时随地通过互联网下载所需资源，不受时间和地域限制。
高效性随着网络带宽的提升和下载技术的优化，大文件、多文件的下载速度得到显著提高。
版权问题未经授权的下载行为可能涉及侵犯知识产权的风险，需要加强版权保护意识和技术手段。
数据安全性在下载过程中，可能存在恶意软件、病毒等安全风险，需要加强数据安全防护措施。
网络稳定性坏，影响印前处理的效率和质量。
印前图文信息处理流程图文输入图文处理拼大版输出案例一案例二经验一经验二经验三印前图文信息处理的重要性提高印刷品质量印前图文信息处理是确保印刷品质量的关键环节，通过对图像、文字、色彩等进行精确处理，可以显著提高印刷品的清晰度和色彩还原度。
印前图文信息处理
1、印前技术的发展经过了手工制版.照像制版、电子分色制版、数字制版等发展阶段。
2、阶调：图像信息还原中，一个亮度均匀的面积内的光学表现定性描述像素的亮暗程度。
常用透射密度或反射密度表示亮度的高低。
调值高像素或像素组的亮度大层次：图像中从最亮到最暗的一系列密度等级。
表示图像的深浅浓淡的变化。
采样：将变量在某一个区间变化的值用一个数值来表示的离散化。
量化：把采样过后所得的这些连续量表示的像素值离散为整数值的操作3、图像种类：a、模拟图像是通过某种物理量的强弱变化来表现图像上各点的颜色信息。
b、数字图像是指把图像分解成被称作像素(PiXel)的若干小离散点，并将各像素的颜色值用量化的离散值，即整数值来表示的图像。
4、扫描仪类型有平台和滚筒式扫描仪。
滚筒式扫描仪核心部件是光电倍增管，平台式扫描仪是光电耦合器件。
两者之间的差异：1）结构不同；2）核心部件不同；3）扫描方式不同；4）密度范围；5）清晰度扫描分辨率是指在扫描过程中扫描仪对图像细节的分辨能力，是度量在数字化过程中一个给定的间隔内扫描设备采样信息密度。
扫描设备的最高分辨率常用光学分辨率和内插分辨率两种方法来定义。
扫描的基本步骤：1）图像的预扫描；2）扫描图像参数设置；3）色彩调整；4）扫描图像；5）图像的存贮。
5、颜色校正的必要性：1）原稿自身由于摄影过程及材料而造成的色偏和呈色介质变色）造成的色偏；2）色分解过程中的色差，主要是光源、镜头、滤色片、光电倍增管、感光胶片的感光特性等的误差；3）色还原过程中的色差，纸张、油墨的误差。
6、曝光不足（过度）的校正：利用白（暗）吸管工具选择图像中相对较亮（暗）的灰调亮光部分重新设置白（黑）场，从而将图像的层次扩展到整个色调范围，图像对比度被整体提升（从而拉开图像的层次，增强图像对比度．）7、图像的黑白场即是确定图像上最亮和最暗的地主，从而比较简便地控制图像的深浅和阶调。
8、图像软件的应用：1）标志设计，2）图案设计，3）文字设计，4）版式设计9、RGB颜色进行校正的优点是有较大的色域范围，，但图像用于印刷输出时必须转换到CMYK空间，这时有部分颜色会显示不出来，而CMYK的优点校正后直接用于印刷而不会产生颜色偏移，印前制作常用10、文件格式：TIFF、EPS和PDF是印刷最常用的格式，而JPEG比较少用，PICT、GIF、BMP、WMF通常要转换成以上四种格式。
第五章印前图文信息处理
3.图文显示设备的色彩管理
计算机是以RGB的方式显示CMYK的色彩。 为什么要在图像管理阶段进行色彩管理？ 进行色彩管理的目标是什么？
1. 2.
3.
设备校正－显示器校正 特性化－确定显示器显示颜色的范围，建立描述设备颜色范围的ICC 设备色彩特性描述文件 /wxylbt2004129@126/blog/static/406245112 00921712229599/ 色彩转换
印
刷
工
艺
设
计
第五章 印前图文信息处理
Contents
1 图文信息处理设备及其校正 图文信息处理 图文信息的特点及格式 图像处理 图文组版及拼大版
2
3
4
5
印前图文处理的目的与内容
目的 根据印刷复制的要求，对文字内容进行格式编排，对图形文件进行编辑处 理处理或重新绘制，对图像文件进行处理和创意加工，使输入的所有原稿数 据均能符合印前制版的要求。
下
课
咯
Thank You!
手工拼版 了解大版的版面结构 1.内角线 外角线 内角线是成品尺寸-即裁切线 外角线是制版尺寸 内外角线相差3mm, 大版上,十字线、裁切线等 所有的标记应在内角线3mm以外。 若是出血印刷品，标记应该设置在外角线3mm之外。
•
十字线 彩色印刷的套准线 叼口 也叫咬口。是指 大版装在印刷机 叼牙一边所需要的范围。叼口范围812mm内，不能出现图文。叼口的对面是拖梢，也要留出5mm的范围。
•
•
色标 操作人员根据大版上的色标，来决定这块版上用何种油墨。 • 裁切线 表明印刷品最终的裁切部位。 一般处理方法采取在切口处留两条裁切线。 了解常用印刷版式的规格尺寸
